Type de produit	Dashcam (caméra de recul)
Marque	Clarion
Modèle	CC4001U
Dimensions (L x H x P)	23,4 x 23,4 x 22 mm
Poids	Environ 130 g (avec câble de 2,5 m et appliques de montage)
Alimentation	CC 12 V (9 ~ 16 V), consommation ≤ 100 mA
Capteur d'image	CMOS couleur 1/4"
Angle de vision horizontal	130°
Angle de vision vertical	98,8°
Éclairage minimum	3 lux
Rapport signal/bruit	≥ 36 dB (AGC ON)
Fonction d'inversion d'image	Oui (image miroir)
Objectif	Grand angulaire, lentille de verre haute définition
Réduction du maculage	Oui
Contenu de l'emballage	Caméra avec câble 2,5 m, appliques A et B, vis, câble-rallonge 7 m, serre-câbles, liquide de nettoyage, manuel
Nettoyage	Chiffon humide propre pour l'objectif
Précautions d'installation	Débrancher la batterie, ne pas percer près de composants sensibles, utiliser le ruban bi-face ou vis
Sécurité d'utilisation	Ne pas se fier uniquement à l'image, reculer à vitesse réduite, vérifier le klaxon et freins après installation

FOIRE AUX QUESTIONS - CC4001U CLARION

Comment installer la caméra de recul Clarion CC4001U ?

Avant l'installation, débranchez la borne négative de la batterie. Nettoyez la surface de fixation, puis fixez l'applique B à l'aide du ruban bi-face ou de vis. Montez l'applique A sur l'applique B avec les vis fournies, en ajustant l'angle. Fixez la caméra sur l'applique A avec les vis hexagonales. Acheminez le câble à l'intérieur du véhicule le long du calfeutrage et connectez-le au moniteur et à l'alimentation (fil de marche arrière 12V).

Que faire si l'image n'apparaît pas sur le moniteur ?

Vérifiez d'abord le câblage : assurez-vous que toutes les connexions sont correctes et que le fil d'alimentation 12 V est bien raccordé au feu de marche arrière. Consultez le guide de dépannage de la notice.

Comment nettoyer l'objectif de la caméra ?

Utilisez un linge humide et propre pour enlever la saleté. Évitez de frotter fortement avec un linge sec, car cela pourrait griffer l'objectif. N'utilisez pas de nettoyeur haute pression.

La caméra fonctionne-t-elle de nuit ?

Oui, mais l'image peut être plus difficile à voir dans l'obscurité. L'éclairage minimum est de 3 lux. Si l'environnement est trop sombre, déplacez le véhicule vers un endroit plus clair.

Puis-je utiliser la caméra sous la pluie ?

Oui, la caméra est conçue pour une utilisation extérieure. Cependant, évitez de projeter de l'eau à haute pression directement sur la caméra lors du lavage, car cela pourrait l'endommager.

Comment ajuster l'angle de la caméra après installation ?

L'angle peut être ajusté en choisissant l'un des trois trous sur le flanc de l'applique A, ou en inversant la position de l'applique A. Desserrez les vis, réglez l'angle, puis resserrez. Vérifiez l'image sur le moniteur.

Quelle est la tension d'alimentation requise ?

La caméra fonctionne en CC 12 V (plage de 9 à 16 V) et consomme moins de 100 mA. Elle se connecte généralement au feu de marche arrière du véhicule.

L'image est de mauvaise qualité, que faire ?

Vérifiez si l'objectif est sale (nettoyez-le avec un chiffon humide). Si une lumière forte éclaire directement la caméra, l'image peut être temporairement altérée. Attendez que la lumière diminue ou changez l'orientation de la caméra.

Puis-je remplacer le câble de la caméra ?

Le câble est intégré à la caméra. Un câble-rallonge de 7 m est fourni dans l'emballage pour étendre la portée. Si le câble est endommagé, il est recommandé de contacter le service après-vente Clarion.

Comment fixer la caméra sans percer la carrosserie ?

Utilisez le ruban bi-face fourni sur l'applique B. Avant de fixer, nettoyez soigneusement la surface. Par temps froid, réchauffez la surface avec un sèche-cheveux. Pendant les 24 premières heures, évitez l'humidité et les chocs.

MODE D'EMPLOI CC4001U CLARION

Mode d'emploi et manuel d'installation

Caméra couleur de recul pour véhicule

Nous vous remercions de votre achat de ce produit Clarion.

* Lisez attentivement tout ce mode d'emploi avant d'utiliser l'appareil.
* Après la lecture de ce manuel, conservez-le dans un endroit pratique (par exemple la boîte à gants du véhicule).
* Vérifiez le contenu de la carte de garantie ci-jointe et conservez-la en lieu sûr avec ce manuel.

Sommaire

1. CARACTÉRISTIQUES ...... 11
2. PRÉCAUTIONS 12
3. FICHE TECHNIQUE .... 13
   Contenu de l'emballage.... 13
4. FONCTIONNEMENT 14
   Fonctionnement à l'emploi du système à caméra de recul Clarion.... 14
   Guide de dépannage.... 14
5. INSTALLATION.... 15
   Avant l'installation.... 15
   Précautions à l'emploi du ruban bi-face pour l'installation 15
   Installation / Câblage de la caméra 15
6. CABLAGE.... 17
   Câblage 17
   Branchement à un moniteur 18

1. CARACTÉRISTIQUES

■ Capteur CMOS couleur de 1/4" très performant
■ Objectif grand angulaire de 130° (horizontal), assurant une vue large sur l'arrière
■ Lentille de verre à haute définition, procurant une image de haute qualité
■ Fonction d'inversion d'image, donnant des conditions optimales pour la confirmation sur l'arrière (même orientation droite/gauche qu'obtenue dans un rétroviseur)
■ Taille et poids réduits, facilitant l'installation
■ Réduit le maculage d'image même quand une forte lumière est dirigée vers la caméra
■ Utilise une alimentation de 12 V, facilitant la connexion via le feu de marche arrière, etc.

2. PRÉCAUTIONS

INFORMATION AUX UTILISATEURS:

LES ALTÉRATIONS OU MODIFICATIONS APPORTÉES A L'APPAREIL ET NON EXPRESSÉMENT APPROUVÉES PAR LE FABRICANT ANNULENT LA GARANTIE.

AVERTISSEMENT

• Ce dispositif est conçu exclusivement pour agir avec un système à caméra de recul installé sur un véhicule. Ne l'utilisez pas à d'autres fins.
• Débranchez la borne négative (−) de la batterie avant d'effectuer les branchements.
• N'essayez pas de démonter ou de modifier cet appareil.
• S'il est nécessaire de percer des trous dans la carrosserie pour le montage, assurez-vous que la mèche de forage ou le câblage de la caméra ne touchera pas ou ne gênera pas les canalisations, réservoir de carburant, câbles électriques et autres composants essentiels du véhicule.
• Ne vous fiez pas uniquement à l'image du moniteur lorsque vous faites reculer le véhicule.

Le moniteur de rétrovision est un dispositif auxiliaire, permettant de vérifier la présence d'obstacles à l'arrière du véhicule, mais sa portée est limitée. Il doit donc être utilisé en combinaison avec des observations visuelles directes.

- Reculez toujours à vitesse réduite.

Le moniteur de rétrovision procure une image grand angle. Les distances réelles peuvent donc être différentes de celles qui apparaissent subjectivement sur le moniteur.

- N'utilisez pas l'appareil si la surface de l'image ou d'autres composants sont défaillants.

- Lorsque l'installation et le câblage sont terminés, assurez-vous que le klaxon, les freins, les clignotants et les autres composants électriques fonctionnent correctement.

ATTENTION

• Respectez les explications du mode d'emploi lors de l'installation.
• Installez les pièces accessoires conformément aux explications.
• Lors du perçage de trous dans la carrosserie pour l'installation des câbles, utilisez toujours des rondelles d'isolation dans les trous pour la protection des câbles.
• Si des trous sont forés dans la carrosserie pour l'installation de la caméra ou lors de l'installation des câbles, utilisez un produit d'étanchéité au silicone pour boucher les trous.
• Prenez soin de ne pas endommager le câblage de la caméra.
• Après avoir achevé le câblage de la caméra, utilisez des colliers ou du ruban isolant pour regrouper et immobiliser les fils.
• Les images fournies par le moniteur de rétrovision sont inversées dans le sens droite/gauche comme celles du rétroviseur du véhicule. L'image peut différer selon le type de véhicule.
• Ne projetez pas sur la caméra l'eau de dispositifs à haute pression utilisés pour le lavage des véhicules.
  La caméra est un instrument de haute précision qui ne doit pas être soumis à des projections d'eau à haute pression.
• Vérifiez régulièrement le serrage des vis d'installation et, au besoin, resserrez-les.

3. FICHE TECHNIQUE

Source d'alimentation/tension : CC 12 V (9 \~ 16 V)

Consommation : 100 mA ou moins

Capteur d'image : Capteur CMOS couleur de 1/4"

Angle de vision : Env. 130° (horizontal)

Env. 98,8° (vertical)

Éclairage minimum du sujet : 3 lux ou moins

Rapport Signal/Bruit : 36 dB ou plus (AGC-ON)

Poids : Env. 130 g (y compris câble de 2,5 m, appliques de montage A, B)

Dimensions : 23,4 x 23,4 x 22 mm (L x H x P)

Remarque :

- Spécifications et design sous réserve de modifications sans préavis en raison d'améliorations éventuelles.

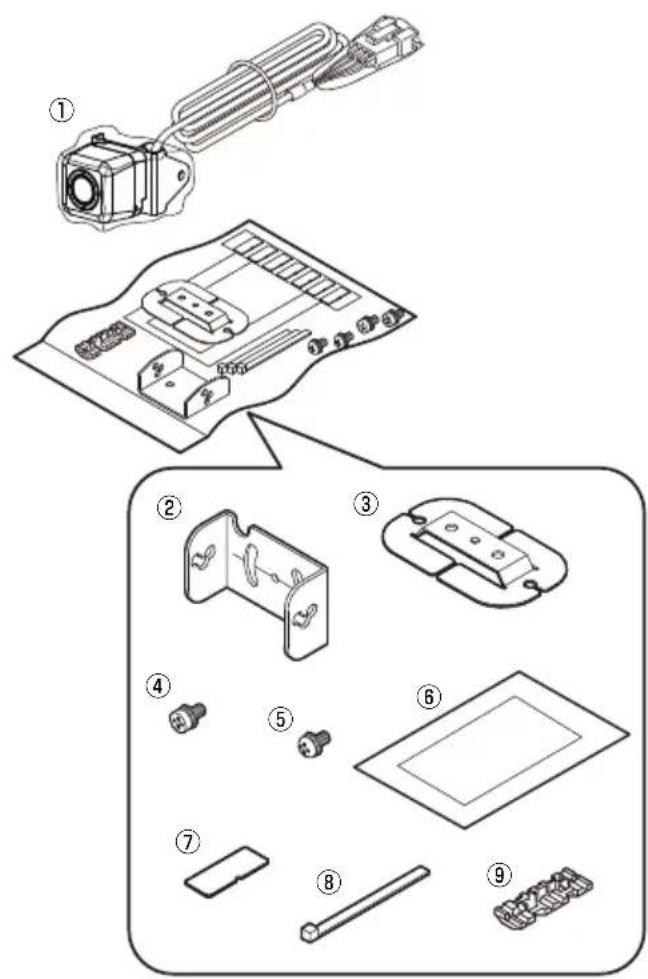

Contenu de l'emballage

① Caméra (avec câble de 2,5 m) .....1
② Applique de montage A ....1
③ Applique de montage B .....1
④ Vis d'installation (tête hexagonale M3 x 6) ......2
⑤ Vis d'installation (tête cylindrique M3 x 6)....2
⑥ Liquide de nettoyage (pour préparation du ruban bi-face) ....1
⑦ Serre-câbles 7
⑧ Colliers de câbles ....3
⑨ Electro-plaque ....1
⑩ Câble-rallonge (7 m)....1
⑪ Mode d'emploi et manuel d'installation.....1
⑫ Carte de garantie (pour Amérique du Nord) ....1

4. FONCTIONNEMENT

Fonctionnement à l'emploi du système à caméra de recul Clarion

L'image de l'arrière est affichée lorsque la boîte de vitesse est placée en marche arrière ou quand le sélecteur de mode manuel est utilisé.

Guide de dépannage

Les symptômes suivants ne résultent pas de défaillances. Avant de faire vérifier l'appareil, passez en revue les points suivants.

Symptôme Cause possible Correction proposée
Absence d'image Le câblage est incomplet ou débranché. Vérifiez à nouveau le câblage et si les connexions sont correctes.
La qualité de l'image est mauvaise.	L'objectif est souillé. Enlevez la saleté avec un linge humide et propre. Soyez prudent lors de ce nettoyage, car frotter fortement avec un linge sec pourrait griffer l'objectif.
	La lumière du soleil ou les phares d'un autre véhicule brillent directement sur la caméra.	L'image redeviendra normale lorsque la lumière frappant l'objectif sera moins intense.
	L'environnement est trop sombre. Il peut être plus difficile de voir l'image la nuit ou quand le véhicule est dans un endroit sombre, mais la vision redeviendra normale si vous déplacez le véhicule vers un endroit plus clair.
	Le niveau d'éclairage ambiant a brusquement changé.	• Lors du passage d'un endroit clair à un sombre (surtout si vous passez d'un endroit très ensoleillé à l'ombre), l'écran peut paraître plus sombre, mais il retrouvera sa clarté normale en peu de temps.• Lors du passage d'un endroit sombre à un clair (surtout si vous passez de l'ombre à un endroit très ensoleillé après un long stationnement au soleil), l'écran peut paraître extrêmement clair, mais il retrouvera sa clarté normale en peu de temps.

5. INSTALLATION

Avant l'installation

• Avant d'installer la caméra et son câblage, lisez tous les avertissements de sécurité et veillez à installer l'appareil correctement.
• Avant d'installer la caméra de façon permanente, montez-la à l'endroit voulu avec du ruban adhésif. Ensuite, avant de l'immobiliser de façon permanente, vérifiez si l'image obtenue sur le moniteur est adéquate.

AVERTISSEMENT

- Débranchez la borne négative (–) de la batterie avant d'effectuer les branchements.

Précautions à l'emploi du ruban bi-face pour l'installation

■ Ne l'installez pas sur des surfaces de verre ou de la carrosserie traitées avec des résines fluorées ou d'autres produits hydrofuges.
■ Ne l'installez pas sur la surface de balayage de l'essuie-glace arrière ou près du gicleur du lave-glace.
■ Respectez les règles suivantes pour éviter d'amoindrir l'adhérence du ruban d'installation :

• Autant que possible, installez le ruban par beau temps.
• Pendant les 24 premières heures après l'installation, n'exposez pas le ruban à de l'humidité (eau, pluie, brouillard, neige, etc.) et ne le soumettez pas à des forts impacts.
• Si l'installation doit être faite sous une température ambiante basse (moins de 20°C), servez-vous d'un sèche-cheveux pour réchauffer la surface de l'applique sur laquelle le ruban bi-face sera appliqué.
• Ne touchez pas le ruban bi-face pour la surface de montage de l'applique et n'essayez plus de bouger ou d'ajuster le ruban après qu'il a été appliqué.

Installation / Câblage de la caméra

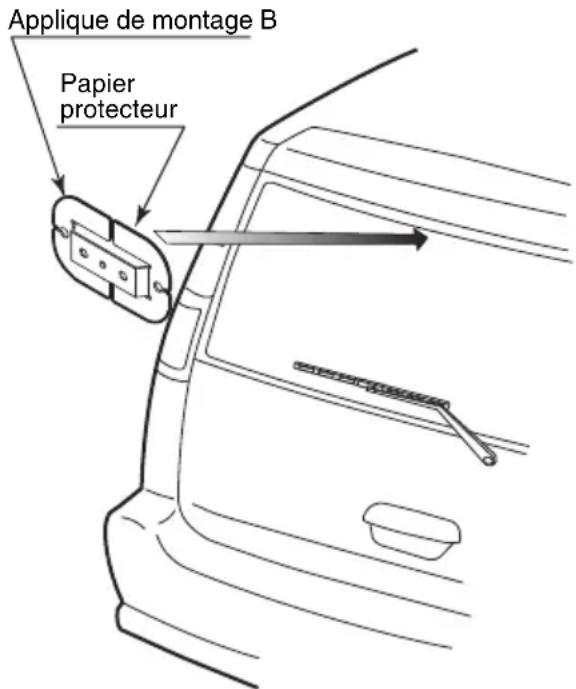

1. Installation de l'applique de montage B

Au moyen du produit de nettoyage fourni, nettoyez la surface du véhicule sur laquelle l'applique sera fixée, puis enlevez la papier protecteur sur la surface de montage de l'applique B et pressez-la fermement à l'endroit voulu sur le véhicule.

Remarques :

• Avant d'utiliser le produit de nettoyage, lisez attentivement l'étiquette de son récipient.
• Ne placez pas de produit de nettoyage sur le boîtier de la caméra, car il pourrait en être décoloré, voire endommagé.
• Avant d'enlever le papier protecteur de l'applique, placez-la à l'endroit souhaité sur le véhicule et assurez-vous que les surfaces correspondent parfaitement sans laisser d'interstices.
• Si vous utilisez des vis pour installer l'applique, servez-vous des trous de vis gauche/droit, prévus sur l'applique B.

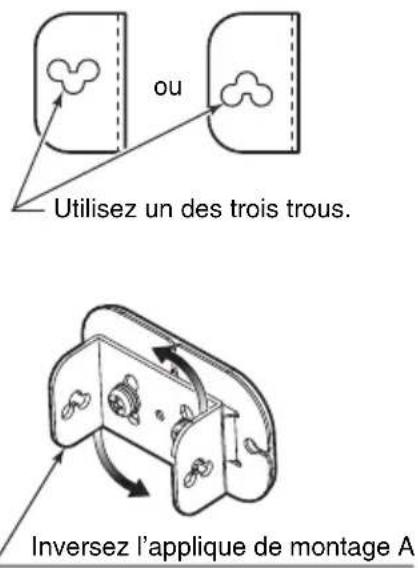

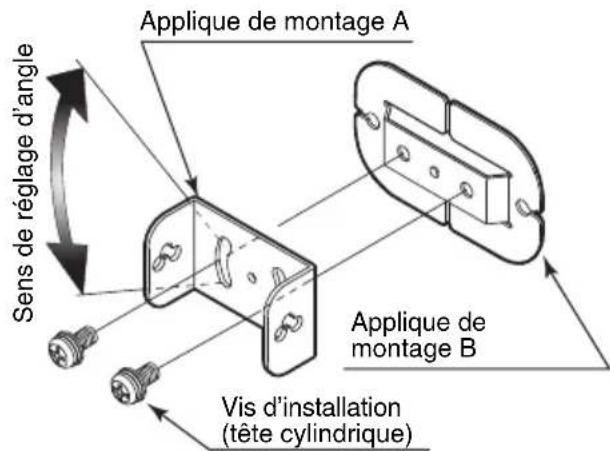

2. Installation de l'applique de montage A

Au moyen des deux vis d'installation fournies (tête cylindrique M3 x 6), fixez l'applique A sur l'applique B.

- En serrant les vis, recherchez l'angle de l'applique A qui produira l'angle optimal de la caméra.

Pour fixer la caméra à niveau, amenez la ligne de niveau (——) gravée sur l'applique de montage A à la hauteur du centre des vis d'installation avant de les serrer.

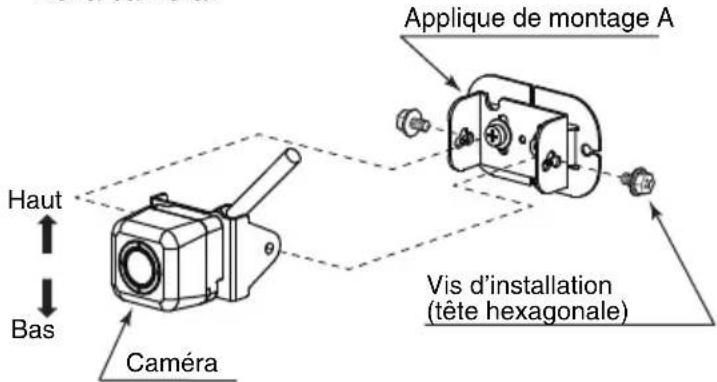

3. Installation de la caméra

Au moyen des deux vis d'installation fournies (tête hexagonale M3 x 6), fixez la caméra sur l'applique de montage A.

- Lors de la fixation de la caméra sur l'applique de montage A, la position de la caméra peut être ajustée en choisissant un des trois trous sur le flanc de l'applique A. La position peut également être ajustée en inversant la position de l'applique A.

Ajustez l'angle de la caméra lors du montage de la caméra.

ATTENTION

• Lors du réglage de la position de la caméra, veillez à ce que son câble ne soit ni trop étiré ni trop lâche.
• Vérifiez régulièrement le serrage des vis d'installation et, au besoin, resserrez-les.

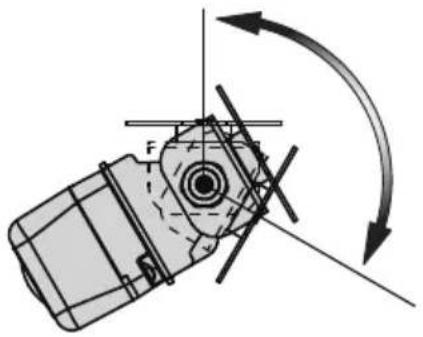

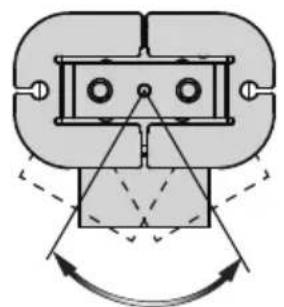

■ Réglage de l'angle de caméra (exemple)

ATTENTION

Si l'angle de la caméra est changé, la portée affichée sur le moniteur varie également.

Ajustez l'angle des appliques A et B comme il convient pour la position de montage.

Vérifiez toujours par observation directe lorsque vous reculez.

Ajustez l'angle horizontal en observant l'image sur le moniteur.

6. CABLAGE

Câblage

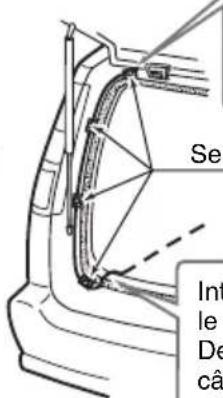

① Cheminez le câble de caméra à l'intérieur du véhicule et alignez-le le long du calfeutrage du véhicule. Au besoin, servez-vous des serre-câbles fournis pour immobiliser les fils et éviter qu'ils ne soient coincés aux charnières ou aux bourrelets caoutchoutés.
② En utilisant un câble-rallonge en option, le câble de caméra peut être installé sous le tapis de plancher du véhicule.

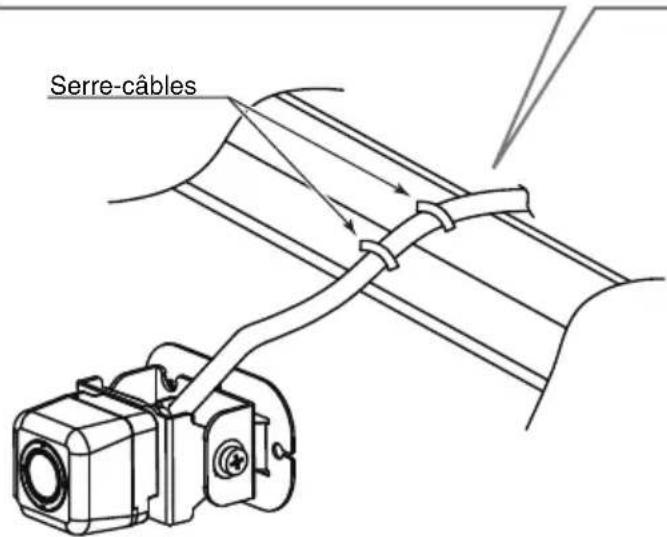

Fixation des serre-câbles

Placez l'interstice prévu dans le serre-câble au centre du câble.

Placez le serre-câble sur la carrosserie du véhicule en le tordant sur le câble. Servez-vous du linge de nettoyage fourni pour éliminer toute saleté sur la surface du véhicule avant de fixer le serre-câble.

Laissez suffisamment de jeu au câble à cet endroit pour éviter qu'il ne soit étiré ou coincé dans la charnière lorsque le hayon est ouvert et fermé.

Serre-câbles

Introduisez toujours le câble dans le véhicule par le bas (plancher). De l'eau risquerait de s'infiltrer si le câble était introduit par le haut ou le côté.

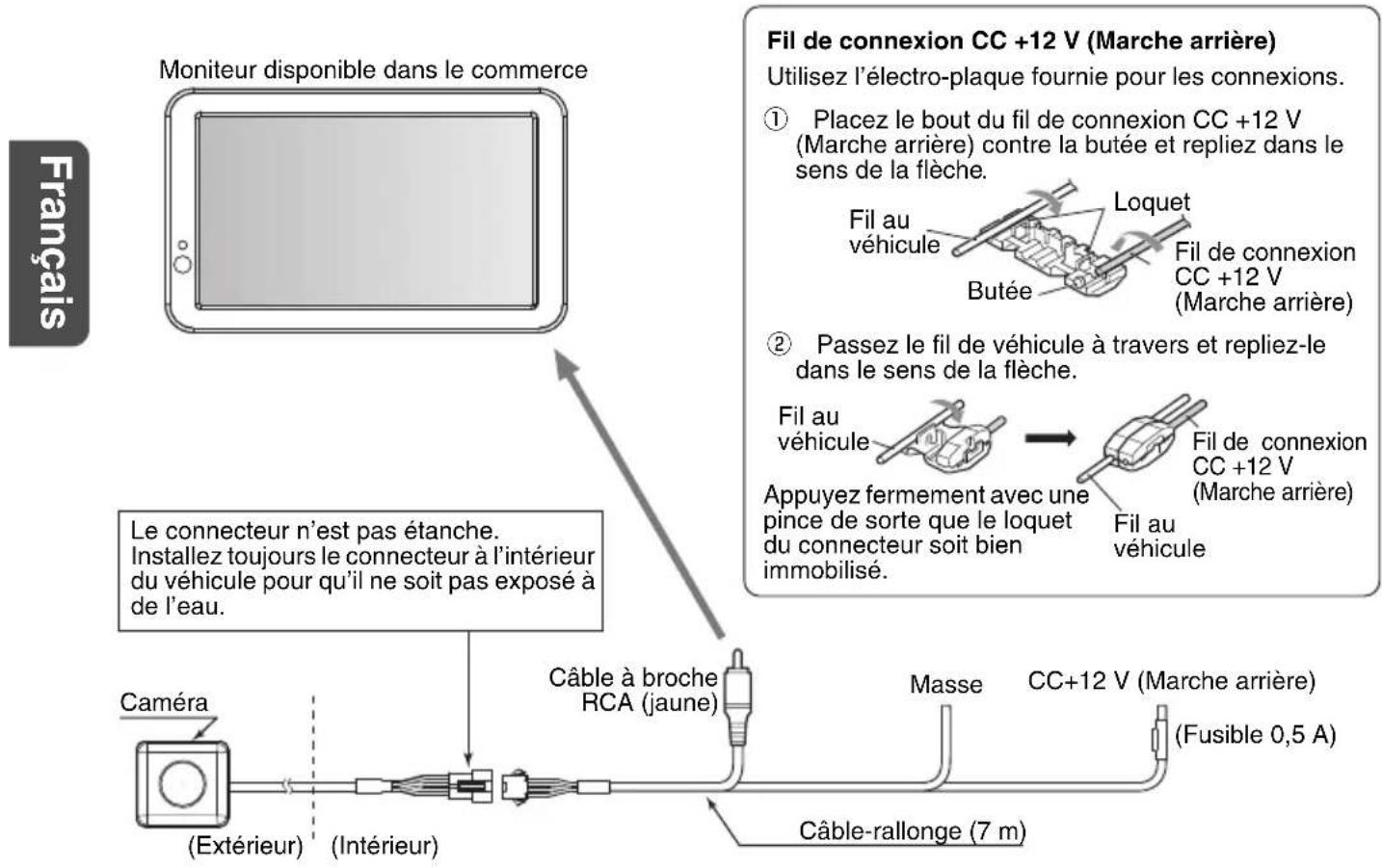


Remarque :

- Consulter le Mode d'emploi fourni avec l'écran pour les explications relatives au câblage, au fonctionnement et à la composition de l'écran.
