MODE D'EMPLOI VIII Aurum

Consignes de sécurité pour haut-parleurs passif 23-24

Installation 25-26

Pieds 26

Raccordement a l'amplificateur 26-29

Conseils pour une(Meilleureacoustique 29-30

Attention, risque de distorsion 31

Entretien des enceintes 31

Que faire en cas d'anomalies? 32

ESPANOL

Nous souhaiterions tout d'abord vous remercier d'avoir opté pour les haut-parleurs AURUM.

En effet, c'est pour satisfaire les sévères exigences des connaisseurs et des amateursurs de musique tels que vous que nous construisons des haut-parleurs d'une qualité bien supérieure à la moyenne. Au risque de dessasser ce que vous savez peut-être déjà, nous souhaiterions dresser ci-après quelques règles fondamentales qui vous permettront une utilisation optimale de vos haut-parleurs.

Consignes de sécurité pour haut-parleurs passifs

Veuillez tire attentivement les Presents instructions d'utilisation et suivre à la dette toutes les étapes de la mise en service. Veuillez conserver ces instructions de manière à les avoir rapidement à portée de main si vous aviez des questions.

La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l'appareil. Un choc de force moyenne s pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant à proximite. Mais vous pouvez améliorer nettement la stabilité avec l'emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s'impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro ou avec de l'adhésif double face. Ne jamais utiliser les haut-parleurs comme sièges ou comme échelle!
Pour la fixation ou le placement de nos produits, veuillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d'autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer avec une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de déteriorations en cas de renversement. En cas de fixation murale, veiller plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chânes, etc.) est recommandé.
- Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. exposition durable à une forte humidité ou aux rayons du soleil (rayon risque de les faire vieillir avant l'heure, ce qui risque d'alterer leur fonctionnement.
- Un fonctionnement prolongé à très haut volume risque fort non seulement d'importuner vos voisins mais peuvent également se révérer nocifs pour votre propre santé!

• En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n'est pas entièrement exclue. Il est même théoriquement possible qu'un incendie se déclare à l'intérieur d'un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d'environnements à risques.

• En cas de fonctionnement à des volumes sonores exagérés, les bornes raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est impératif de ne pas insérer les mains ou les bras dans les orifices acoustiques Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compétie sont particulièrement concernés par ce risque.

Pour des raisons de sécurité, nous interdisons de manière générale l'ouverture des haut-parleurs, qu'ils soient en fonctionnement ou connectés, car ils risquent d'être soumis à l'intérieur à des tensions de 50 volts comme décrit ci-dessus.

Danger de mort en cas de manipulation anormale de la tension secteur !

Un haut-parleur passif ne doit jamais etre branché directement sur une secteur!

Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l'amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de chaque nature que ce soit, est interdit et détruit directement le haut-parleur et les apparciels connectés. Il est donc impératif d'éviter de munir ces raccords de cables de connecteurs susceptibles d'être confondus avec des fiches secteurs.

• Les haut-parleurs non équipés d'un blindage magnétique peuvent provoquer une altiération des couleurs voir une distorsion de l'image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Evitez également de déposer cartes de crédit, disquettes, cassettes audio ou video ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risques d'être détruites. De même, il est déconseilé de faire fonctionner des appareils à bande magnétique dans les environnés immédiats.

Installation

Afin d'obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser mains tests d'écoute.

Comme la pierce influe considérablement sur la restitution du son, nous vous apportons ici quelques idées astucieuses pour le positionnement de vos haut-parleurs AURUM.

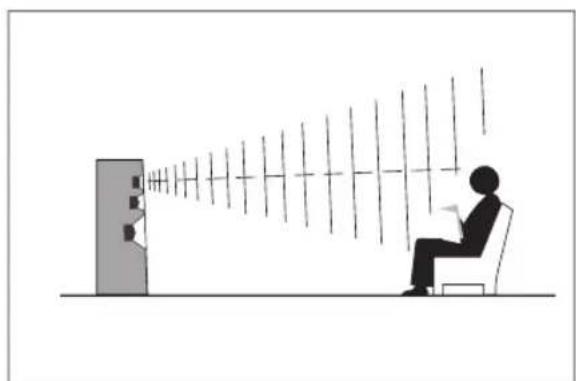

Haut-parleur principal (frontal)

Le positionnement des haut-parleurs dans la piece d'écoute influe de manière non négligeable sur leur effet sonore. Ainsi, le placement à proximité descoins de la piece conduit généralement à une restitution des basses bruyante et sans contours.

En revanche, bien dégagés au milieu de la pierce, les haut-parleurs sont certes précis mais produit un son clair plutôt mince. Le最好的 est donc d'installer vos ha

parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs lateraux devrait être même de l'ordre de 50 cm afin d'éviter de bruyantes réflexions sur le mur. Les enceintes colonnes sont particulièrement adaptées aux exigences acquistiques grâce à leur façon inclinée.

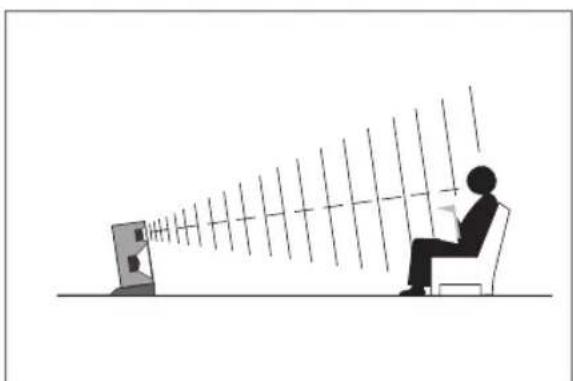

Les enceintes dites pour étagères déploieront toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d'écoute. Il faudra donc eventuèlement placer les coffreits en angle et les incliner légèrement.

Chaque haut-parleur devrait etre place a la meme distance de la position d'ecoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut etre plus courte que par rapport a l'auditeur.

Enceinte centrale frontale

L'enceinte centrale n'est pas isolée magnétiquement et par conséquent de doit pas être positionné à proximé d'un téléviseur à tube cathodique. Dans ce cas, il est recommendé de placer l'enceinte centrale au dessous du téléviseur, à une distance d'au moins 30 cm, tout en gardant une distance d'au moins 20 cm par rapport au sol. Par ailleurs, nous conseillons d'incliner l'enceinte centrale de manière à orienter le tweeteter vers l'auditeur. Ce n'est qu'ainsi que le système pourrait déployer toutes ses sonorités.

Enceinte centrale arriere

Contrairement aux ensembles Surround 5.1, les systèmes 6.1 disposent d'un haut-parleur arrêté supplémentaire que l'on placera derrière, légarement au-dessus de la position d'écoute typique.

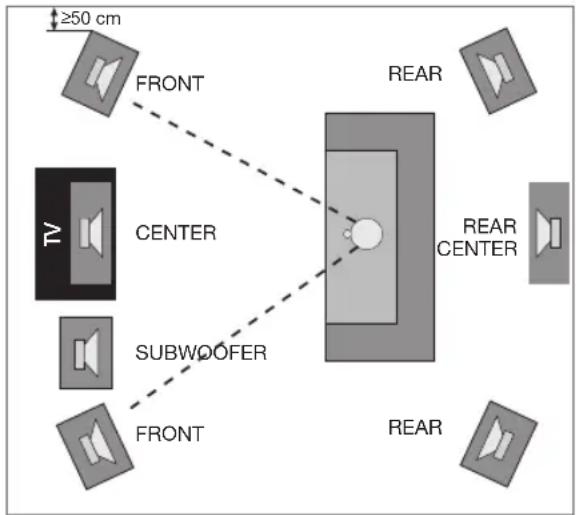

Enceinte arrière

L'orientation du haut-parleur arrête vers la position d'écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préférent positionner le haut-parleur arrête au-dessus de la hauteur d'écoute. Il suffit alors de le placer sur

un support mural stable, un pied élevé pour haut-parleur, une commode ou sur une étagère.

Pieds

Pour l'installation optimale des enceintes avant et arrêtre, quadral dispose à son catalogue de pieds adaptés pour tous les modèles.

Nous répondons volunteers à toutes vos questions au numéro de téléphone suivant : [phone], ou par courriel : [e-mail] ou [e-mail]

Raccordement à l'amplificateur

Avant de brancher vos haut-parleurs à votre chaine hi-fi ou Surround, vérifie que l'amplificateur/le récepteur est bien hors tension et son fémenin lumineux de fonctionnement n'est pas allumé. Pour le raccordement, vous avez besoin d'un cable bifilaire spécial pour chaque haut-parleur. Veillez à une longueur suffisante, et ne coupez pas le cable trop court trop tout pour pouvoir le dissimuler par la suite sous le tapis ou derrière un meuble. Pour les cables d'une longueur supérieure à 5 m, nous recommendons une section transversale d'au moins 2,5 mm par fil afin d'éviter toute perte de puissance inutile. Afin de garantir un bon contact, chaque extrémité des fils doit être dénudée sur 10 mm.

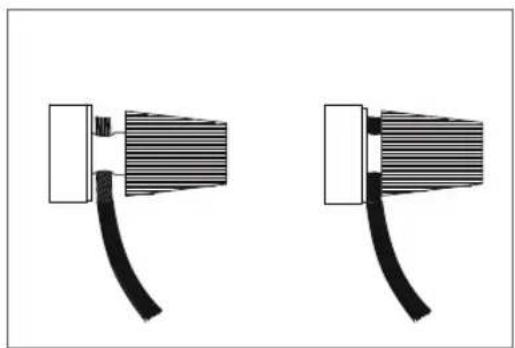

Bornes à vis

Pour le raccordement des cables des haut-parleurs, chaque enceinte possede au dos une section de raccordement comontant des bornes a vis codees par couleur. Desserrez les bornes a vis et inserez l'extrimite denudee du cable dans le perage ainsi degaged. Sur le cable du haut-parleur, un fil est caractérisé par une couleur ou une forme speciale. C'est la ligne positive que vous raccorderez

à la borne rouge, l'autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifie également que le raccordement à votre amplificateur est bien correct. La aussi, le fil caractérisé est à relier au pole (+), l'autre à la borne à vis noire (-).

Pour certains haut-parleurs AURUM, vous avez le choix entre trois modes de fonctionnement.

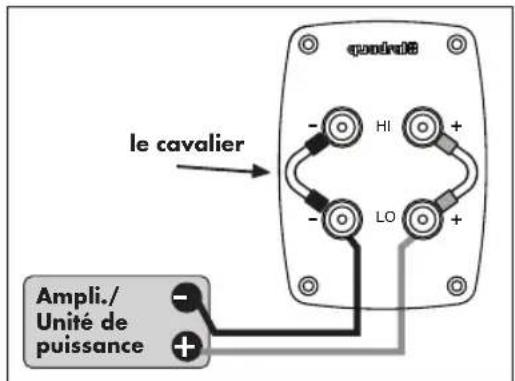

a) Mode conventionnel

N'enlevez pas le cavalier et raccordez le cable du haut-parleur conformement a l'illustration.

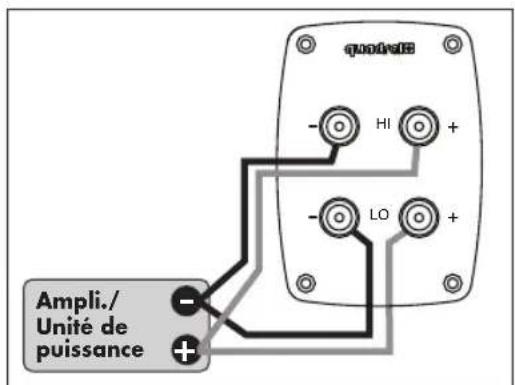

b) Mode bifilaire

Ouvrez le cavalier après avoir desseré les quatre bornes à vis au dos du haut-parleur et raccordez le cable conformément à l'illustration.

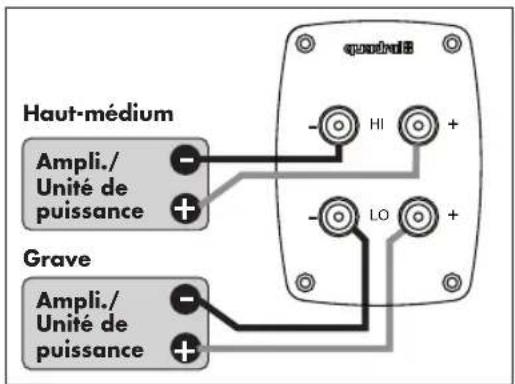

c) Mode bi-ampli

Ouvrez les cavaliers et raccordez le cable conformément à l'illustration.

En mode bi-câblage ou bi-amplification des enceintes AURUM VIII, les borniers pour le haut parleur de graves se trouvent en bas de la platine de connexions, et ceux pour les medium/aigus en haut.

Dans ces modes de fonctionnement, observez impératifement la polarité correcte et voirlez à retarder les cavaliers sur le bornier des haut-parleurs pour éviter tout risque d'endommagement de votre amplificateur.

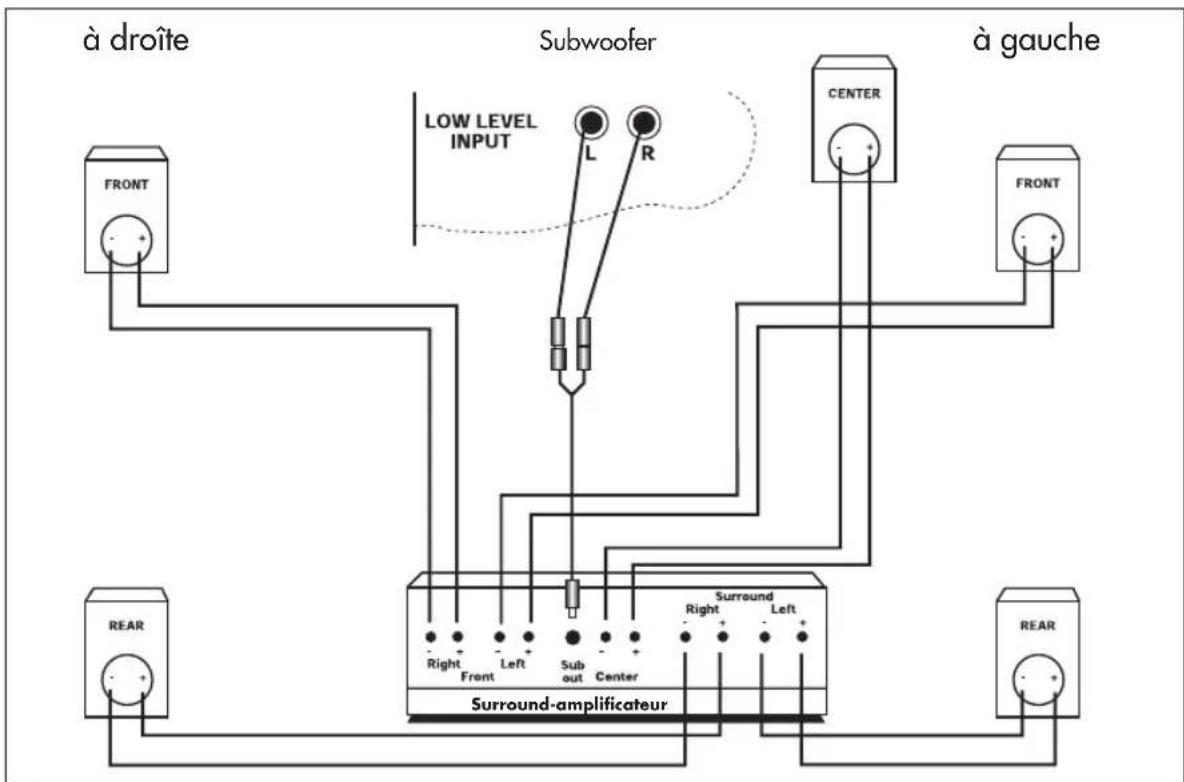

Fonctionnement avec amplificateur Surround

Une fois que vous avez place et raccordé vos haut-parleurs conformément à l'illustration, vous doivent maintainant proceder au réglage du gestionnaire des basses sur votre amplificateur Surround.

Sur ce point, veuilles dire impératifement les instructions de service du fabricant de votre amplificateur.

Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessous quelques exemple de réglages.

a) les petites et plus petites enceintes satellites doivent fonctionner en mode « small» Pour obtenir ce réglage sur votre amplificateur, veuilles procédér comme suit :

b) En ce qui concerne les enceintes compactes, le mode de réglage n'est soumis à aucune règle. Le mode approprié peut tout aussi bien être «large que «small». Ceci dépend du volume sonore que vous préférez et donc de votre impression sonore qui en déscoule (sur ce point, voir également chapitre « Attention distorsions ! »). Pour ce réglage, vous avez le choix suivant :

c) Les enceintes posées au sol, ou les grandes enceintes pour étagères, ideales pour un puissant rendu des basses, devraient être configurées en mode « large » Pour obtenir ce réglage, veuillez procéder de la manière suivante :

Pour les enceintes centrales spéciales AURUM, nous recommendons de manière générale le mode de réglage « small ».

Caisson de graves

Si vous amplificateur surround est équipé d'une sortie pour caisson de graves « Line-Subwoofer», vous avez la possibilité de l'exploiter en utilisant le cable en Y fourni avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordées directement aux bornes des haut-parleurs frontaux de votre amplificateur. Pour le câblage, veuillez vous reporter au schéma de raccordement.

Pour les réglages nécessaires à effectuer sur votre caisson de graves, veuillez consulter les instructions de service du caisson de graves actif.

Conseils pour une(Meilleureacoustique

1. Afin de garantir un meilleur découvertage acoustique des haut-parleurs par rapport au sol, certaines enceintes posées au sol sont équipées d'un système permettant d'y fixer des crampons. Selon la pierce / le revêtement de sol, l'emploi de crampons peut se révélé bénéfique.

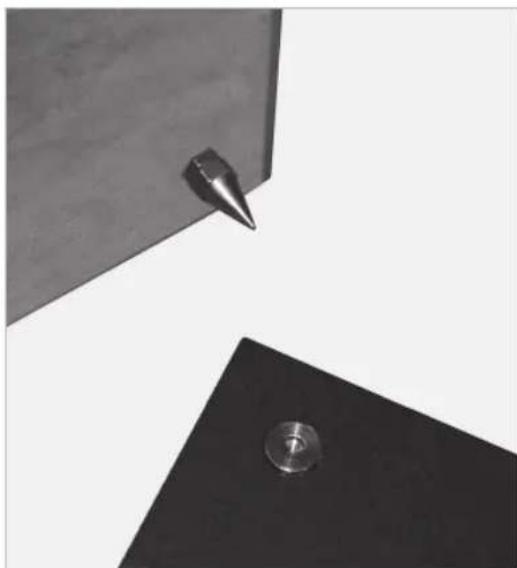

Montage des crampons

Toutes le enceintes colonnes ou bibliothèque s AURUM sont équipés d'origine de rondelles en aluminium entre le coffret et la base. Si vous le souhaitez, vous pouvez replacer ces rondelles sur les modèles colonnes par des pointes que vous pourrez vous procurer gratuitement auprès de quadral en envoyant une commande ainsi qu'une copie du justificatif d'achat.

Pour le montage des crampons, veuilles proceder de manière suivante:

a) Posez les haut-parleurs sur un support pas trop dur et devisser sur chaque socle les quatre vis à six pans creux avec clé hexagonale fournie.
b) Demonter ensuite les plaques de base et les rondelles d'ecartement en aluminium. Dévissez les raccords filetés des pointes.
d) Vissez à fond tous les crampons dans les douilles filetées correspondantes prévues sur le fond du coffret.
e) Placez les socles dans leur position définitive dans la piece d'écoute.
f) Placez les quatre rondelles circulaires de logement dans les cavités prévues sur les socles.
g) Posez les coffreits des haut-parleurs sur les socles de sorte que les pointes des crampons coïncident avec les performances centrales des rondelles de logement.
h) Les contre-écrous des crampons permet un réglage en hauteur de précision.
i) Veuillez conserver toutes les pieces d'accessoires non utilisées avec les instructions d'utilisation pour une éventuelle utilisation ultérieure.
2. Afin d'obtenir un meilleur découvert des enceintes bibliothèque ou centrale sur leur emplacement d'installation, celles-ci sont livrées avec 4 pieds en caoutchouc autocollant qu'il suffit de coller au dessous de l'enceinte.

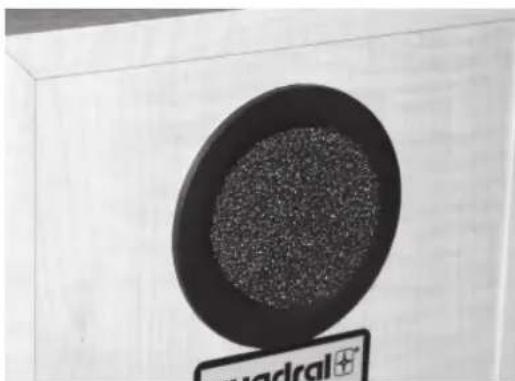

Mousse tendre contre les fortes basses

Les tonalités basses peuvent sembler parfois trop fortes en fonction des qualités acoustiques de la piece d'ecoute et du positionnement des haut-parleurs.

Aussi certains haut-parleurs AURUM sont-ils livres avec des morceaux cylindriques de mousse à larges pores.

Si les basses graves sont trop fortes dans la salle d'ecoute, nous vous recommendons d'insérer intégralement ce cylindre de mous dans le tube bass-reflex de votre haut-parleur AURUM. Veillez à ne pas trop l'enforcer à l'intérieur du tube bass-reflex de manière à pouvoir retarder la mousse avec les doigts. Dans certains cas, cette méthode permet d'améliorer nettement la restitution des basses.

Attention, risque de distorsion

Meme si la puissance nominale d'un amplificateur est considérablement plus faible que la capacité de charge nominale des enceintes raccordées, les haut-parleurs peuvent très bien être endommagés en cas d'utilisation non conforme. En effet, la puissance nominale indique simplement le nombre de watts que l' amplificateur peut fournir aux haut-parleurs sans distorsion. Si l' amplificateur est incapable de répondre à ce qui est demandé, il fournira non seulement encore plus de puissance mais y ajoutera également un courant continu parasite ainsi que des oscillations haute fréquence. Ce comportement est appelé « distorsion » et se traduit sur le plan acoustique par de fortes distorsions dans les passages forts. Si ces distorsions deviennent audible, baissez immédiatement le volume pour ne pas risquer d'endommager les enceintes. Une distorsion au niveau des haut-parleurs est un effet secondaire typique des surcharges qui se produit systématiquement lorsque le régulateur du volume et/ou de la sonorité. Meme si le bouton de réglage de la sonorité est mis en position médiane, les amplificateurs courants atteignent leurs limites dé les impulsions les plus élevées dé que le réglage du volume dépasse la position « midi »

Entretien des enceintes

Pour nettoyer vos enceintes AURUM, le mistré est d'utiliser un chiffon doux et sec. N'employez pas de solvants.

Il est recommandé de ne nettoyer les systèmes de haut-parleurs (haut-parle de graves, medium) qu'en cas de fort encrassement (de la poussière en

quantité n'a aucune importance sur le plan acoustique). Pour ce faire, utiliser un chiffon doux et sec ou un pinceau doux sans exercer de grande pression pour ne pas risquer d'endommager les membranes.

Il est fortement déconseilé de nettoyer les membranes des tweeters, celles-ci étant extrémement sensibles à la pression.

En cas de salissures des caches tissus, appliquer une mousse sèche spécifique pour tissus sur l'endroit sale, laisser agir, puis éliminer simplement avec un aspirateur. Ne pas Brosser les cadres frontaux noirs mais les tamponner ou éliminer les salissures en decollant avec précaution un large ruban adhésif. Ne nettoyer enaucun cas avec un chiffon humide !

Pour les caractéristiques techniques, veuillez vous reporter à l'emballage ou au dos de votre apparèil.

Nous repondons volunteers à toutes vos questions au numéro de téléphone suivant : [phone], ou par courriel : [e-mail] ou [e-mail]

Défaut

Origine

Remède

Présence de distortions même à faible volume

a) Electronique defecteuse

a) Si les distorsions apparaissent dans les deux enceintes, I'electronique est defecteuse. Si seule une d'entre elles est concernée, interverir les deux enceintes: si les distorsions se manifestent alors toujours sur le même canal, I'electronique est defecteuse. Si elles sont par contre-Manitenant passées sur l'autre canal, c'est I'enceinte qui est defecteuse.

b) Enceinte défectueuse

b) Priere de contacter vous revendeur ou le service après-vente quadral (fel.: [phone]).

Pas de son

a) Mauvais branchement

a) Vérifier les branchements

b) Amplificateur eteint

b) Allumer la chaîne.

Son étriqué et clair: il semble distant et manque de réalisme.

a) Défaut de polarité

a) Verifier si une borne ^+ de I' amplificateur a etere raccordee par erreur a une borne -de I'enceinte ou inversement.

b) Mauvaise disposition

b) Rapprocher les enceintes d'un mur en veillant toutefois a respecter la distance minimum de 5cm entre l'arriere du coffretet le mur.

Basses trop puissantes.

a) Mauvaise disposition des enceintes (par ex. dans un coin)

a) Eloquent les enceintes des murs les plus proches

b) Le niveau de grave de l' amplificateur est trop elevé

b) Amener le regulateur de tonalite de l'amplificateur en position neutre

Regitre aigu flou

a) Mauvaise orientation des tweeters

a) Placer les enceintes de sorté à ce que les tweeters soient directement orientés vers la position d'écoute (en inclinant et tournant l'enceinte)
