BEDIENUNGSANLEITUNG VIII Aurum

Sicherheitshinweise fur passive Laufsprecher 13-14

Aufstellung 15-16

Stative 16

Anschluss an den Veränderer 16-19

Tipps fur eine bessere Akustik 19-20

Vorsicht Clipping 21

Pflege der Laufsprecher 21

Was fun in Störungsfällen? 22

FRANÇAIS

Zunachst danken wir Ihnen dazu, dass sie sich für AURUM Laufsprecher entschieden haben.

Es sind Musikliebhaber und Kenner wie Sie, für deren hohe Ansprüche wir Laufsprecher einer Güteklasse bauen, die welt über dem Durchschnitt liegt. Auch wenn Sie vieles vielieht schon worden, führen wir im folgenden einzelne Grundregeln auf, die es Ihnen ermögen, ihre Laufsprecher optimal zu nutzen.

Sicherheitshinweise für passive Laufsprecher

Lesen Sierette die vorliegenden Bedienungsanleitung sorgfältig durch und befolgen Sieitte alle Schritte, die fur die Inbetriebnahme angegeben sind. Deponieren Sie diese Anleitung so, dass Sie bei späteren Fragen schnell zur Hand ist.

Die Standfestigkeit (insbesondere die großer Laufsprecher) ist stark von der Beschaffenheit des Untergrundes abhängig. Teppichboden verringert, z.T. erheblich, die Standfestigkeit. Schon ein mittelstarker Schlag kann einer Laufsprecher zum Umfallen bringen und birgt darauf eine Verletzungsgefahr für in der Höhe befindliche Menschen oder Haustiere. Die Standfestigkeit kann durch den Einsatz sogenannter „Spikes" deutlich verbessert werden, jedoch Vorsicht bei der Montage, da hier eine Verletzungsgefahr durch die scharfen Spitzen besteht oder auch eine Beschädigung des Untergrundes erfolgen kann. Auf glitte Böden halten sich Laufsprecher mittels Klettverschlüssen oder doppelseitigem Klebeband befestigen. Laufsprecher dürfen keinesfalls als Sitzmöbel oder Kletterhilfen (Leiterersatz) benutzt werden!
- Verwenden Sieitte ausschlieBich Rollmobel,Stative oder Wandbefestigungen und andere Gerate zum Anbringen und Draufstellen der Produkte, die beim Hersteller erhaltlich sind und fur oder mit dem Produkt vertrieben werden. Beachten Sieitte, dass Tischgerate oder Stative, auf denen die Produkte platziert werden,sehr vorsichtig zu bewegen sind,um Schaden oder Verletzungen durch ein Umkippen zu vermeiden.Bei einer Wandmontage ist besondere Sorgfalt auf eine ausreichend sichere Verschraubung aller Komponenten zu legen! Zusatzliche Sicherungseinrichtungen (Ketten,etc.) sollten montiert werden.
- Es sollte ein Standort für die Lautsprecher gewählt werden, der trocken und nicht zu kalt ist. Eine dauerhafte hohe Luftfeuchtigkeit oder starke Sonneneinwirkung (UV-Strahlung) kann ihre Lautsprecher vorzeitig altern setzen und damit die Funktionsfähigkeit beeinträchtigen.
Sehr große Laufstärken im Dauerbetrieb werden nicht nur von ihren Nachbarn als störend empfunden, sondern können auch für den Anwender zu gesundheitsschädlichen Auswirkungen führen!

• Bei einer Überlastung der Laufsprecher durch sehr große Lautstärken ist Durchbrennen einzelner Baulemente auf den Frequenzweichen oder einzelner Laufsprecher nicht vollständig auszuschreiben. In weitere ungündigen Fällen kann)sogar ein Brand innerhalb eines Laufsprechers in einem derartigen Überlastungsfall entstehen. Daher sollen den Laufsprecher, die in dieser Grenzbereich betriebenen werden, nicht unbeaufsichtigt sein.
• Bei hohen Lautstärken können an den Lautsprecheranschlussklemmen und Bauteilen Spannungen von 30 V bis 50 V anliegen. Vermeiden Sie dah unbedingt, nicht isolierte Anschlusskontakte der Lautsprecher während des Betriebes zu berühren. Weiterhin sollen den keinesfalls Hände oder Arme in c Schallaustrittsöffnungen (Bassreflexrohre) gesteckt werden um Verletzungen zu vermeiden. Speziell Kinder und Haustiere sind hier besonderss gefährdet.
• Aus Sicherheitsgründen untersagen wir generell das Öffnen von Laufsprechern im Betrieb oder im angeschlossenen Zustand, da, wie im oberen Absatz erläutert, Spannungen von bis zu 50 Volt im Inneren anliegen können.
• Bei unsachgemäßem Umgang mit der Netzspannung besteht Lebensgefahr!

Kein passiver Laufsprecher darf direkt an das elektrische Netz angeschlossen werden!

Die Laufsprecheranschlussklemmen dürfen nur mit den betreffenden Verstärkerausgaben verbunden werden. Eine irgendwie geartete Verbindung dieser Klemmen mit dem elektrischen Netz (230V/115V) ist nicht erlaubt und führt direkt zur sofortigen Zerstörung des Laufsprechers und aller angeschlossenen Produkte. Daher sollte es vermieden werden, die Kabelanschlüsse mit Steckern zu versehen die auch nur entfern zu einer Verwechselung mit Netzsteckern führen können.

• Magnetisch nicht abgeschirmte Laufsprecher konnen das Fernsehbild verfüllen oder verzerren. Ein Abstand von 50 cm ist im allgemeinen ausreichend, derartige Störungen zu vermeiden. Vermeiden Sieitte die Ablage von z.B. Kreditkarten, Disketten, Audio oder Videokassetten oder anderen Magnetträgern auf dem Laufsprecher. Die dort gespeicherten Informationen konnten zerstört werden. Ebenso sollenn Magnetbandgeräte nicht in unmittelbarer Höhe betriebenen werden.

Aufstellung

Um zu optimalen Klangergebnissen zu gelangen, müssen in der Regel verschiedene Aufstellungen ausprobiert und probegehört werden.

Da der Raum einen erheblichen Einfluss auf die Wiedergabe hat, geben wir Ohnen im folgenden einzelnsinnvolle Ansätze für die Positionierung ihrer AURUM Laufsprecher an die Hand.

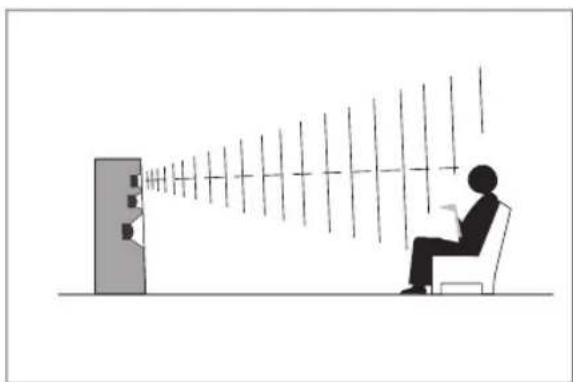

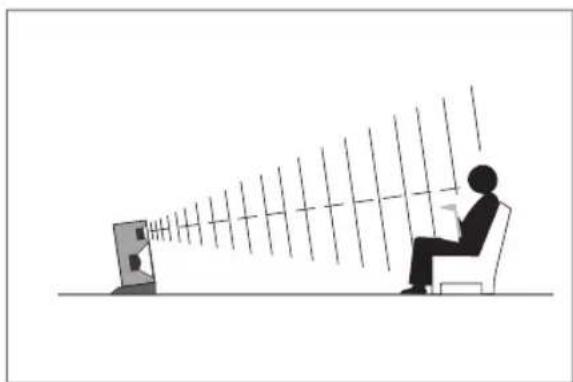

Hauptloutsprecher (Front)

Die Platzierung der Laufsprecher im Hörraum hat einen maßgeblichen Einfluss auf deren Klang. So führ die Aufstellung nahe Raumecken grundsätzlich zu einer lauten, aber unkonturierten Basswiedergabe. Völlig frei im Raum stehend klingen

Lautsprecher dagegen bzw. zusige, aber auchrecht hell und schlank. Am besten stellen Sie die Lautsprecher so auf, dass zwischen ihrer Gehäuserückwand und der nachsten Zimmer wand mindestens 30 cm Freiraum bleiben. Von seitliche Zimmerwänden sollen der Abstand saregar uber 50 cm betragen, um lautstart Wandreflexionen zu vermeiden. Die Standlaufsprecher sind mit ihrer geneigten Frontseite speziell auf die akustischen Anforderungen abgestimmt. Die Regalboxen klingen auf einem Lautsprecherstativ oder im Regal am besten, wobei die Hochtoner auf die Ohrhöhe auszurichten sind. Dazu sind die Gehäuse gegebenenfalls anzuwinkeln und leicht zu neigen.

Der Abstand der Laufsprecher zur Hörposition sollte möglichst gleich groß se während der Abstand der Laufsprecher voneinander ruhig etwas kleiner seinarf als der zum Hörer.

Front Center-Lautsprecher

Die Center-Lautsprecher sind nicht magnetisch geschirmt, verursachen daher Farbund Geometriebehler im Fernsehbild und dürfen nicht direkt auf dem Fernse positioniert werden. Da die Aufstellung auf dem Fernseher nicht möglich ist, konnen die Center liegend unter dem Fernseher angebracht werden, wobei der Abstand zum Fernseher mind. 30 cm und vom Fußboden mind. 20 cm betragen sollen.

Außer dem empfehlen wir die Center so anzuwinkeln, dass der Hochtöner auf die Zuhörer ausgerichtet ist. Nur so können sie ihr volles Klangpotential entfalten.

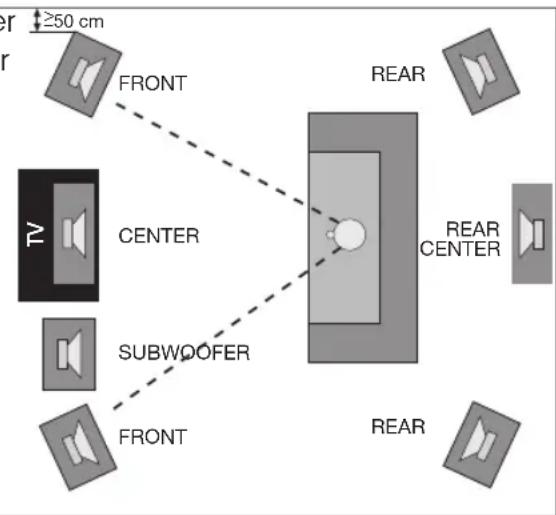

Rear Center-Laufsprecher

Im Unterschied zu 5.1 Surround-Sets verfügen 6.1-Systeme über einen zusätzlichen Rear-Center, der hinter und etwas oberhalb der typischen Hörposition zu platzieren ist.

Rear-Laufsprecher

Ob man auch die Rear-Lautsprecher zur Hörposition hindreht, ist Geschmacks sache. Zudem bevorzugen manche Hörer für die Rear-Lautsprecher eine Platzierung oberhalb der Ohrhöhe. Dafür ist der Rear-Lautsprecher auf einem stabilen Wandhalter, einem hohen Laufsprecher-Stativ, einem Sideboard oder im Regal zu positionieren.

Stative

Um die Front- und Rear-Laufsprecher optimal aufzustellen, hat **quadral geeignete Stative im Lieferprogramm.

Fragen beantwerten wir IhnenGREne unter der Telefon-Nr.: [phone],

email: [e-mail] oder [e-mail]

Anschluss an den Veränder

Bevor Sie die Laufsprecher an ihre HiFi- oder Surround-Anlage anschließen, stellen Sieitte sicher, dass der Verstärker/Receiver ausgeschelt ist und sie Betriebskontrollanzeige nicht leuchtet. Zum Anschluss benötigen Sie ein zweiadriges Laufsprecherkabel für jeder Laufsprecher. Achten Sie auf ausreichende Längen, und schneiden Sie die Kabel nicht vorzeitig zu kurz ab, damit sie später noch hinter Möbeln oder unter dem Teppich verborgen werden konnen. Für Kabellängen von mehr als 5 m empfehlen wir Ihnen eine Querschnittsfläche von mindestens 2,5 mm² pro Ader, um unnötige Leistungsverluste zu vermeiden. Jede Ader der Kabelenden muss für einen gute Kontakt knapp 10 mm abisoliert und damit blank sein.

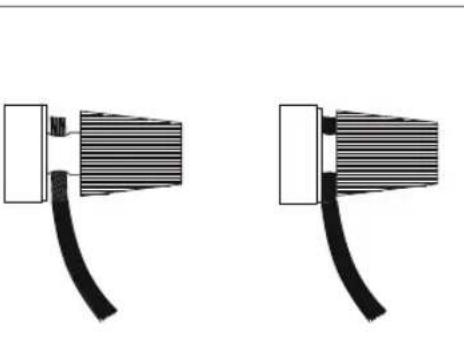

Schraubklemmen

Für den Anschluss der Laufsprecherkabel befindet sich auf der Rückseite der Box ein Anschlussfeld mit farblich gekennzeichneten Schraubklemen. Drehen Sie die Schraubklemen auf und führen Sie das abisolierte Ende des Kabels in die dann frei werdenende Bohrung ein. Am Laufsprecherkabel ist eine Ader farblich oder durch Formgebung

gekennzeichnet. Diese Plus-Zuleitung verschrauben Sie mit der roten Klemme, die andere Ader mit der schwarzen Klemme. Ziehen Sie die Schrauben handfest an. Um die richtige Polarität zu gewährleisten, überprüfen Sieitte auch den korrekten Anschluss an Ihr Hem Veränder. Auch hier gehört die gekennzeichnete Ader an den (+) Pol, die andere an die Schwarze (-) Schraubklemme.

Bei den AURUM Laufsprechern können Sie zwischen drei Betriebsarten wahren.

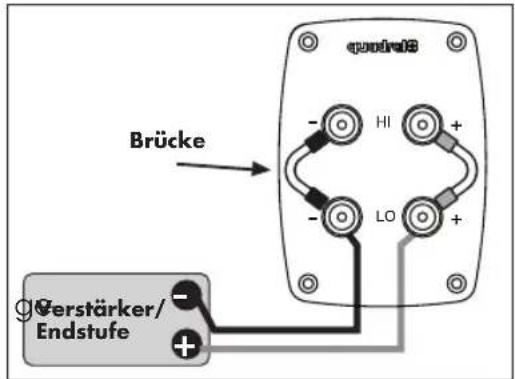

a) konventioneller Betrieb

Entfernen Sie die Brücken nicht und schreiben Sie die Laufsprecherkabel m der Abbildung an.

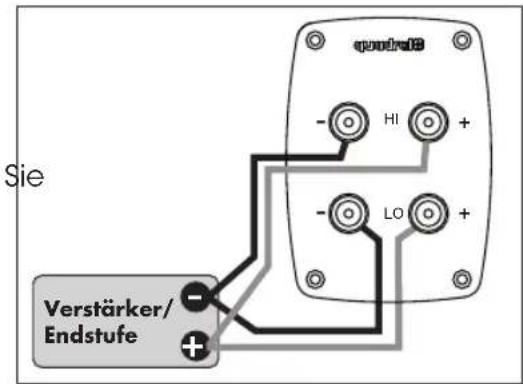

b) Bi-wiring Betrieb

Entfernen Sie die Brücken nach dem Lösen der vier Schraubklemmen auf der Laufsprecherrückseite und schreiben die Kabel gemäß der Abbildung an.

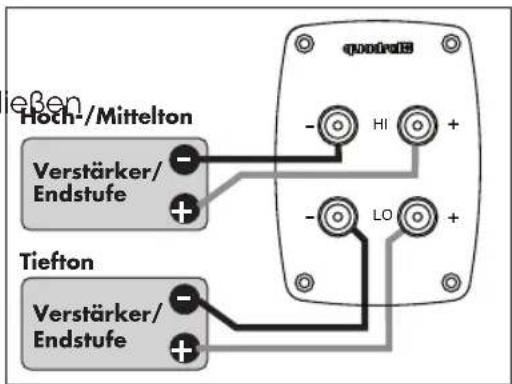

c) Bi-amping Betrieb

Entferen Sie die Brücken und sie die Kabel gemäß der Abbildung an.

Beim Bi-wiring / Bi-amping Betrieb der AURUM VIII befinden sich die beiden

Schraubklemmen für den Tieftöner unter und die für den Mittel- und Hochstücken auf der Anschlussplatte.

Achten Sie in diesen Betriebsarten unbedingt auf die Einhaltung der korrekten Polung und darauf, dass Sie die Brücken am Laufsprecherterminal entfernen, da es sonst zu Beschädigungen an Ihr Verm Veränderkommen kann.

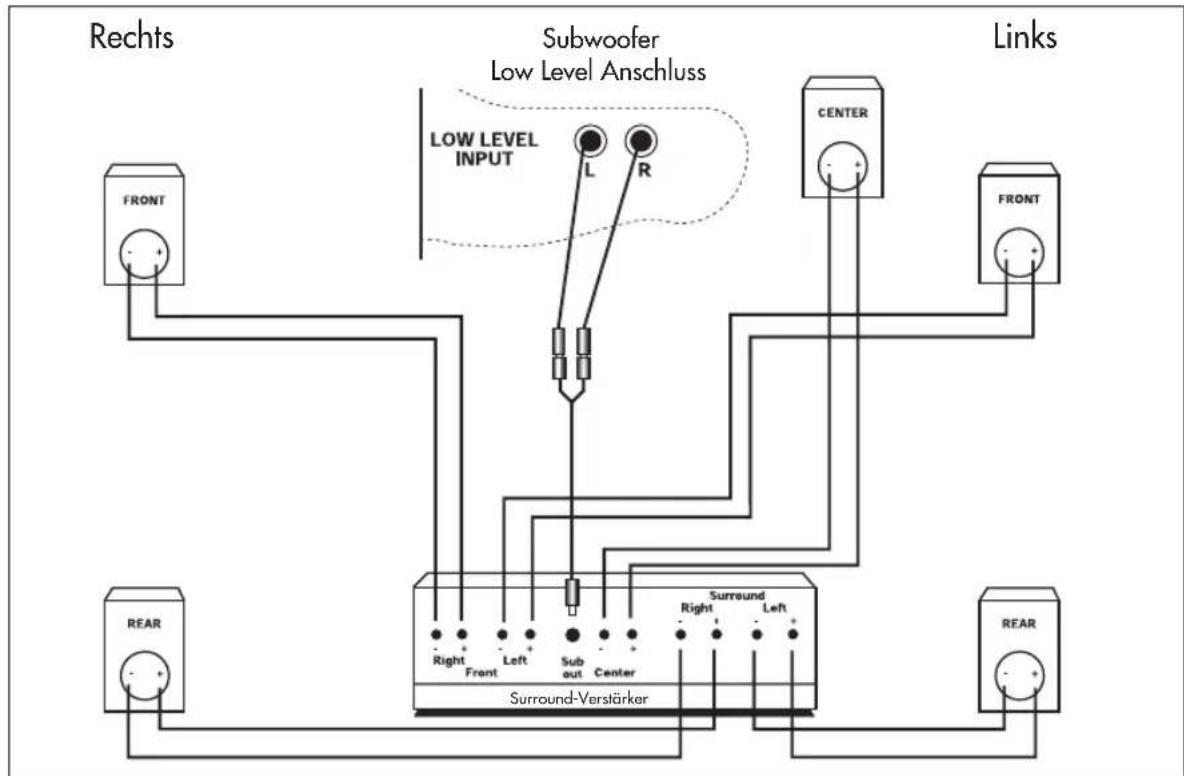

Betrieb an einem Surround Verständner

Wenn Sie den Anschluss und die Platierung ihrer Laufsprecher gemäß der Abbildung vorgenommen haben, müssen Sie die Einstellung im Bassmanagement Ihres Surround-Verständrakers vornehmen.

Lesen Sie hierzuitte unbedingt die Bedienungsanleitung des Verstärker-Herstellers. Da das Bassmanagement vor allem von der Laufsprecher-Konfiguration abhängt, geben wir Ihnen im folgenden eine übliche Einstellungen vor.

a) Kleine und kleinste Satellitenlaufspricher müssen im „small" Modus betriebenen werden. Die Einstellung an Ihr Verm Veränderer ist wie folgt vorzunehmen:

b) Bei der Einstellung für Kompaktlautsprecher gibt es keine feste Formel für den Einstellungsmodus. Hier kann „large" oder auch „small" der geeignete Modus sein. Dies ist abhängig von ihrer bevorzugten Abhörluststärke oder ihrer damit verbundenen Klangeindruck (itte beachten Sie hierbei auch das Kapitel „Vorsicht Clipping!"). Die Einstellung an Ihrrem Veränderkann wahlweise wie folgt vorgenommen werden:

c) Standlautsprecher oder große Regallautsprecher, die für eine druckvolle Basswiedergabe geeignet sind, sollen im „large“ Modus betrieben werden. Die Einstellung an Ihr Verm Veränderk muss wie folgt vorgenommen werden:

Für die speziellen AURUM Center-Laufsprecher empfehlen wir generell den Einstellungsmodus „small".

Subwoofer

Verfügt Ihr Surroundverträger über einen „Line-Subwoofer-Ausgang“, so können Sie diesen nutzen, indem Sie das dem Subwoofer beiliegende Y-Kabel verwenden (siehe Abbildung). In diesen Fall werden die Front-Lautsprecher direkt an die Front-Lautsprecherklemmen Ihres Verträgers angeschlossen. Die Verkabelung Ihres Surroundsets entnahmen Sieitte dem Anschlusschema (Seite 18).

Die notwendigen Einstellungen an Ihr Subwoofer entnehmen Sieitte der Bedienungsanleitung des Aktiv-Subwoofoers!

Tipps für eine bessere Akustik

1. Um eine bessere akustische Entkopplung der Laufsprecher zum Fußboden zu gewährleisten, verfügen einige Standlaufspricher über eine Aufnahmagemöglichkeit für Spikes. Je nach Wohnraum/Fußboden kann der Einsatz dieser Spikes für Sie von Vorteil sein.

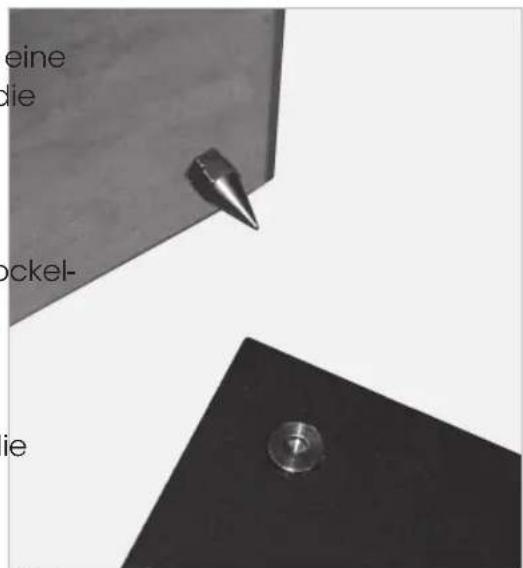

Montieren der Spikes

Alle AURUM Stand- und Regallautsprecher sind werkseitig mit AluminiumAbstandsscheiben zwischen Gehäuse und Sockelplatte ausgestattet. AufWunsch lessen sich bei den Standlautsprechemn diese gegen Spikes austauschen, die Sie gegen Einsenden des Bestellcoupons und des Kaufbelegs vom quadral Service kostenlos erhalten.

Die Spikes sind wie folgt zu montieren :
a) Legen Sie die Laufsprecher auf weiche Unterlage und losen Sie jeweils vier Innensechskant-Schrauben der Sockelplatten mit dem beiliegenden Sechskantschluss.
b) Entfernen Sie anschließend die platten und die Aluminiumscheiben, Schrauben Sie die geriffelten Hulsen vonden vier geleiferten Spikes ab.
d) Drehen Sie sümftliche Spikes handfest in die darauf vorgesehenen Gewindebuchsen des Gehäusebodens.
e) Bringen Sie die Sockelplatten in endgültige Position im Horraum,
f) Legen Sie die vier runden Aufnahmescheiben in die darauf vorgesehen. Vertriefungen der Sockelplatten,
g) Stellen Sie die Laufsprechergehause auf die Sockelplatten, so dass die Spitzen der Spikes in denzentralen Lochern der Aufnahmescheiben sitzen.
h) Die Kontermuttern der Spikes ermöglich ein exaktes Einstellen des Höhenspiels!
i) Bittle haben Sie alles nicht benöfigte Zubehörmaterial für eine mögliche spätere Anwendung zusammen mit der Bedienungsanleitung auf!
2. Um bei Regal- bzw. Centerlautsprechern eine bessere akustische Entkopplung von der Stellfläche zu erzielen, liegen diesen Lautsprechern je 4 selbstklebende Gummifübe bei.

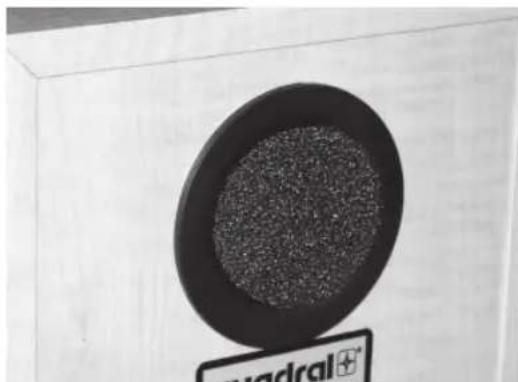

Weicher Schaum gegen laute Basse

Je nach akustischen Eigenschaften des Hörraumes und der Positionierung der Lauf-sprecher können tiefe TONE gelegentlich zu lauf erschinen.

Einigen AURUM-Lautsprechern liegen daher zylindrische Zuschnitte aus groBporigem Schaumstoff bei. Erklingen tiefe Basse in Ihrem Horraum unangenehm laut, so empfehlen wir Ihnen, diesen Schaumstoffzylinder vollständig in das Bassreflexrohr Ihres AURUM

Lautspechers zu schieben. Aber nicht zu tief in das Bassreflexrohr hinein, damit Sie den Schaumstoff gegebenenfalls mit den Fingern wieder hereausbekommen. In manchen Fälle lassst sich die Basswiedergabe auf diese Weise hörbar verbessern.

Vorsicht Clipping

Auch wenn die Nennleistung eines Verstärkers deutlich geringer ist als die Nennbelastbarkeit der angeschlossenen Boxen, können die Laufsprecher bei unsachgemäßem Betrieb durchaus beschädigt werden. Denn die Nennleistung besagt leidiglich, wievil Watt der Verstärker verzerrungsarm an die Laufspreche liefern kann. Wir ein Verstärker überforderd, gibt er zum einen noch welt mehr Leistung ab, und zum anderen mischt er zerstörerischen Gleichstrom sowie hochfrequente Schwingungen hinzu. Diese Vorgang bezeichnet man als "Clipping", und er macht sich klanglich durch harte Verzerrungen bei lauten Passagen bemerkbar. Werden Verzerrungen hörbar, ist die Laufstärke sofort zu verringn, um die Boxen nicht zu gefährden. Verstärker-Clipping ist eine typische Überlastungsscheinung, die stets bei zu weit aufgehrten Laufstärke- und/oder Klangreglern auftritt. Selfest bei Mittelstellung der Klangregler erreichen übliche Verstärker bei lauten Impulsen bereits ihre Grenzen, sobald der Laufstärkeregler die Stellung 12 Uhr klar überschreitet.

Pflege der Laufsprecher

Ohre AURUM Laufsprecher reinigen Sie am besten mit einem trockenen, weichen Tuch. Verwenden Sie keine Lösungsmittel.

Die Laufsprechersysteme (Tieftoner, Mitteltoner) sollen den Sie nur bei starker Verschmutzung reinigen (geringe Mengen Staub sind akustisch bedeutungslos). Dies sollte mit einem trockenen, weichen Tuch oder einem weichen Pinsel mit ganz geringem Druck geschehen, da die Gefahr besteht die Membranen zu beschädigten.

Von der Reinigung der Hochtonbändchen raten wir dringend ab, da diese extrem druckempfindlich sind!

Bei Verschmutzung der Frontrahmen Trockenschaumreiniger (z.B. Centralin-Spray) auf die verschmutzte Stelle aufsprufen, einwirken latenten und danach einfach mit dem Staubsauger absaugen.

Schwarze Frontrahmen nicht abbürsten, sondern nur abklopfen oder mit einer breiten Klebestreifen den Schmutz vorsichtig abziehen. Auf keinen Fall feucht reinigen!

Die technischen Daten für Ihr Produkt entnehmen Sieitte der Rückseite ihrer Laufsprecherbox bzw. der Kartonage!

Fragen beantwerten wir Ihnen bereits unter der Telefon-Nr.: [phone], email: [e-mail] oder [e-mail]

Störung

Schon bei einzelnen Lautstärkens sind Verzerrungen wahrnehmbar

Ursache

a) Defekt in Ihrer Elektronik

Abhilfe

a) Treten die Störungen in beiden Laufsprechern auf, liegt der Fehler in der Elektronik. Ist nur ein Laufsprecher betroffen, tauschen Sie den rechten mit dem linken. Ist die Störung noch im gleichen Kanal, ist ihre Elektronik defekt. Hat der gestorte Kanal gewechselt, ist Ihr Laufsprecher defekt.
b) Bittle wenden Sie sich an ihren Handler oder an unseren Service (Tel. [phone])

b) Defekt im Laufsprecher

a) Verkabelung überprüfen
b) Anlage einschalten

Es kommt kein Ton.

a) Verkabelung falsch

b) Verständiger ausgeschaltet

a) Kontrollieren Sie, ob versehentlich eine mit + gekennzeichne Klemme des Verständers auf eine mit - markierte des Laufsprechers geschäfte wurde oder umgekehrt.

Klang ist Dunn und hell,
wirkt entfernt und unrealistisch.

a) Verpolungsfehler

b) Aufstellung umgünstig

b) Stellen Sie die Laufsprecher napher zu einer Wand auf, halten sie aber den Mindestabstand von 5 cm von der Laufsprecherrückseite zur Wand ein.

Die Basse sind zu stark

a) Aufstellung der Laufsprecher ist ungünstig (z.B. in einer Raumecke)

b) Basse sind am Veränderungen angehoben

a) Vergroßern Sie den Abstand der Laufsprecher zu den angrenzenden Wänden.

Es mangelt an Brillanz

a) Die Hochtöner sind nicht ausgerichtet

b) Bringen Sie die Klangregler Ihres Verständerkers in Neutralstellung.

a) Stellen Sie die Laufsprecher so auf, daß die Hochtöner direkt auf ihren Hörplatz ausgerichtet sind (durch Neigen und Drehen des Laufsprechers).
