MODE D'EMPLOI 71362 Wentronic

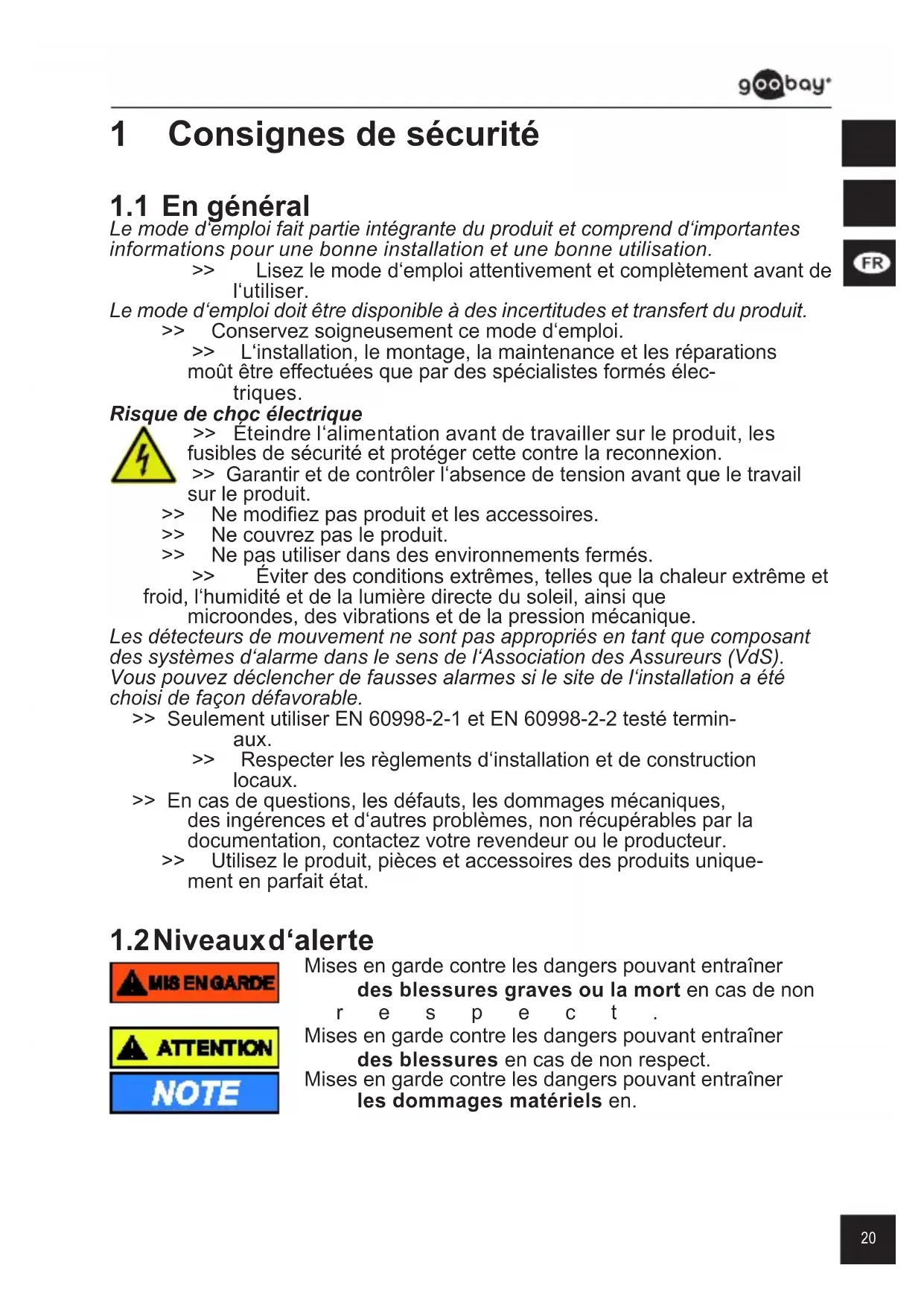

Le mode d‘emploi fait partie intégrante du produit et comprend d‘importantes informations pour une bonne installation et une bonne utilisation. >> Lisezlemoded‘emploiattentivementetcomplètementavantde l‘utiliser. Le mode d‘emploi doit être disponible à des incertitudes et transfert du produit. >> Conservezsoigneusementcemoded‘emploi. >> L‘installation,lemontage,lamaintenanceetlesréparations moûtêtreeffectuéesquepardesspécialistesformésélec- triques. Risque de choc électrique >> Éteindrel‘alimentationavantdetravaillersurleproduit,les fusiblesdesécuritéetprotégercettecontrelareconnexion. >> Garantir et de contrôler l‘absence de tension avant que le travail surleproduit. >> Nemodiezpasproduitetlesaccessoires. >> Necouvrezpasleproduit. >> Nepasutiliserdansdesenvironnementsfermés. >> Éviter des conditions extrêmes, telles que la chaleur extrême et froid, l‘humidité et de la lumière directe du soleil, ainsi que microondes,desvibrationsetdelapressionmécanique. Les détecteurs de mouvement ne sont pas appropriés en tant que composant des systèmes d‘alarme dans le sens de l‘Association des Assureurs (VdS). Vous pouvez déclencher de fausses alarmes si le site de l‘installation a été choisi de façon défavorable. >> Seulement utiliser EN 60998-2-1 et EN 60998-2-2 testé termin- aux. >> Respecterlesrèglementsd‘installationetdeconstruction locaux. >> En cas de questions, les défauts, les dommages mécaniques, desingérencesetd‘autresproblèmes,nonrécupérablesparla documentation,contactezvotrerevendeurouleproducteur. >> Utilisezleproduit,piècesetaccessoiresdesproduitsunique- mentenparfaitétat.

1.2 Niveaux d‘aler te

Misesengardecontrelesdangerspouvantentraîner des blessures graves ou la mort en cas de non respect. Misesengardecontrelesdangerspouvantentraîner des blessuresencasdenonrespect. Misesengardecontrelesdangerspouvantentraîner les dommages matériels en.21 Mode d‘emploi 2 Description et fonction

Votreproduitestundétecteurdemouvementinfrarougepouruneutilisati- on intérieure et fournit l‘ingénierie électrique Installationsmaterial.dar. Elle répondaurayonnementthermique(rayonnementinfrarouge)d‘objetsqui entrentdanslaplagededétectionducapteur,parexempleenmouvement, despersonnesetdesanimaux,etc.Lecapteuralazone«vu»,quidoivent êtresurveillés.Lerayonnementthermiquesepropageenlignedroiteàpartir, maiscommearrêtéparleverreoud‘autresobjetssolides. Silaplagededétectionestentré,leconsommateurélectriqueraccordéest alluméetaprèsuncertaintemps(réglable)reprendautomatiquement.Une cellulephotoélectriqueintégréeempêchequeledétecteurdemouvement fonctionnedanslajournée.Enoutre,ilpeutêtredéterminéparunrégulateur, la luminosité ambiante, dans lequel le détecteur de mouvement est activé.

2.2 Pièces et accessoires

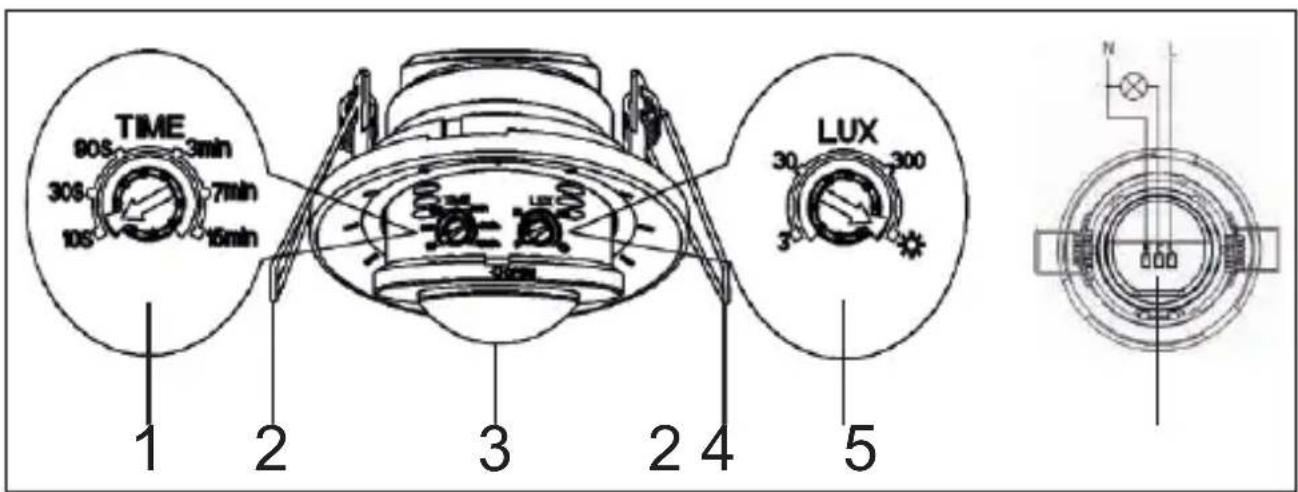

Fi g. 13: Pièces et accessoires 1 retard au déclenchement 2 clipsdemontage 3 capteurdemouvement 4 sensibilité de déclenchement 5 bornes

2.3 Contenu de la livraison

Détecteurdemouvementinfrarouge,Moded‘emploi22

2.4 Spécications générales

Tension 220-240V~50Hz Consommation en veille ≤0,5W Charge nominale max.800W(Ampoule), max.400W(Lampeàéconomied‘énergie) Zone de surveillance 8 m (<24 °C) Angle de surveillance 360°montagemural/plafond Délai d'arrêt 10±3 s ~ 15±2 Min. Sensibilité luminosité <3-2000 lx / jour et nuit (

Hauteursousplafondde montage 2,2-4 m Détection de mouvement 0,6-1,5 m/s Protection IP20 Alentours -20 ~ +40 °C, <93 % RH Dimensions 61,4 x Ø80 mm Diamètre de trou Ø68-70 mm Poids 94 g Commutateur Relais Charge minimale 1W(lampesincandescencesetéconomie/LED) Ta b . 5 : Spécicationsgénérales 3 Utilisation prévue IP20 Nous ne permettons pas d‘utiliser l‘appareil dans d‘autres façons, commedécritdanslechapitre„DescriptionetFonction“et„Consig- nesdesécurité“.Ceproduitestprotégécontrelescorpsétrangers detaillemoyenne,maispascontrelesinltrationsd‘eau.Nefréquentantpasà cesrèglementsetconsignesdesécuritépeutentraînerdesaccidentsmortels, lesblessuresetlesdommagesauxpersonnesetauxbiens. 4 Préparation

• Comparerlescaractéristiquesdetousleséquipementsàutiliseret pourassurerlacompatibilité.

• VériezleContenudelivraisonpourl‘exhaustivitéetl‘intégrité.23 Mode d‘emploi 5 Installation Risque de choc électrique

• Laissezassemblerextrémitédecâblesouvertes UNIQUEMENTparunélectricienexpérimenté.

• Éteindre l‘alimentation avant de travailler sur le produit,lesfusiblesdesécuritéetprotégercette contre la reconnexion.

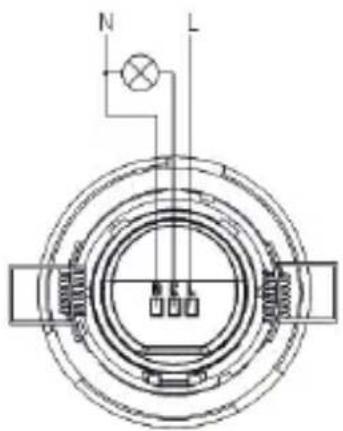

• Garantir et de contrôler l‘absence de tension avantqueletravailsurleproduit. Fi g. 14: Installation Lecâbled‘alimentationutilisédoitavoirunesectionminimalede1,0mm². Lesconnexionssuivantessonteffectuéessurlebornierduproduit.

1. Connectezvotreconsommationcommeindiqué.

Lorsqu‘il est utilisé avec plusieurs consommateurs, ils doivent être câblés en parallèle.

2. Fixertouslescâblesavecuntournevis.

3. Isolezlaconnexioncontrelecontactetdel‘humidité.

Le l de terre est pas connecté. 6 Montage Risque de chute/Risque d‘écrasement

• Placezetoutilsd‘utiliserentoutesécurité.

• Negardezpasmembresentrepartiesen cisaillement.

• Faitesattentionàlignesducourantoud‘autres, quisontderrièreleplâtreetnepaslesendommager!24

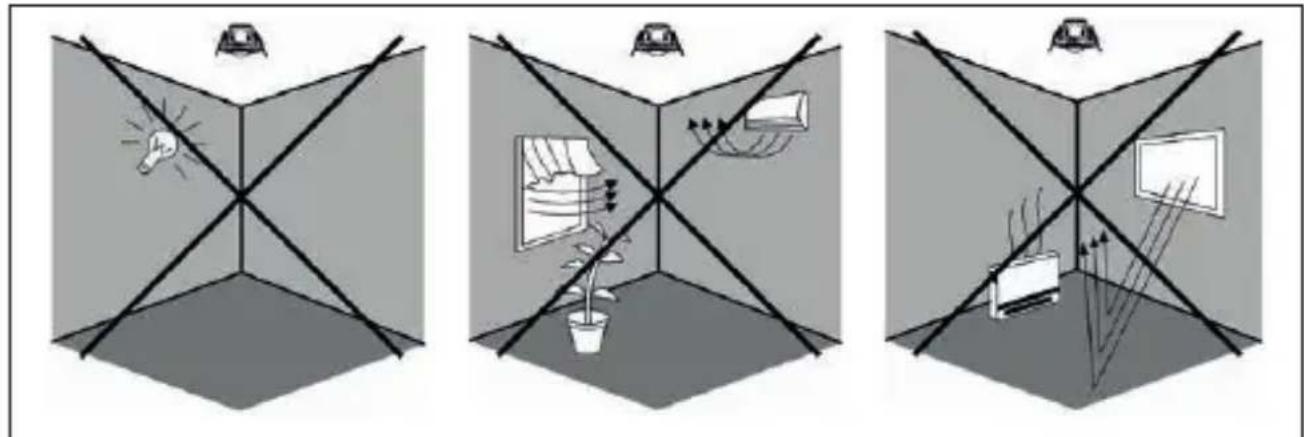

1. Sélectionnezlesited‘installationenfonctiondescritèressuivants:

Fi g. 15 : Place de montage

• La surface doit être stable.

• Leproduitdoitêtreabsolumentdroitexe.

• Lesplantes,l‘éclairagedesrues,dessurfacesrééchissantesou auhasarddesobjetsenmouvementpeuventnepasêtredansla zonededétection.

• La hauteur de montage recommandée est de 2.2-4 m.

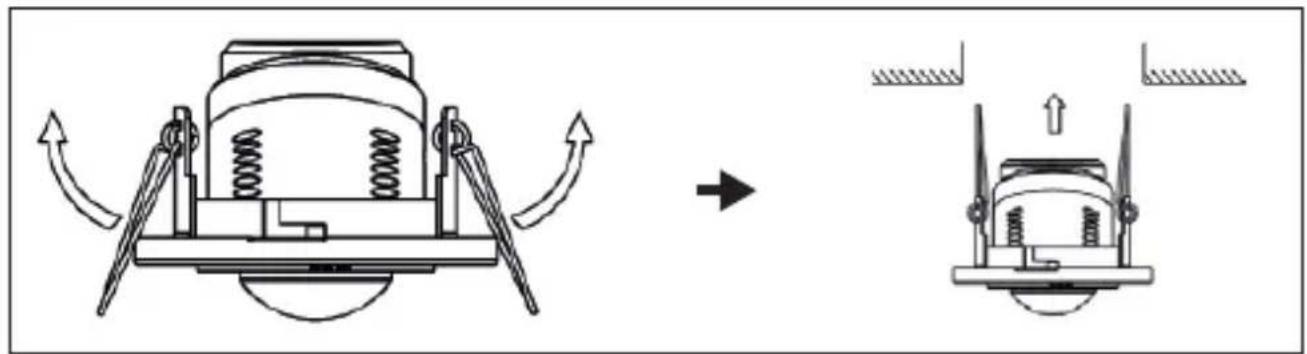

3. Serrezlespincesdemontageouderetouretfaitesglisserlemouvement

dansletroupréparé. Fig . 16: Montage 7 Réglages Fi g . 17: Réglager25 Mode d‘emploi

7.1 Réglager les paramètres

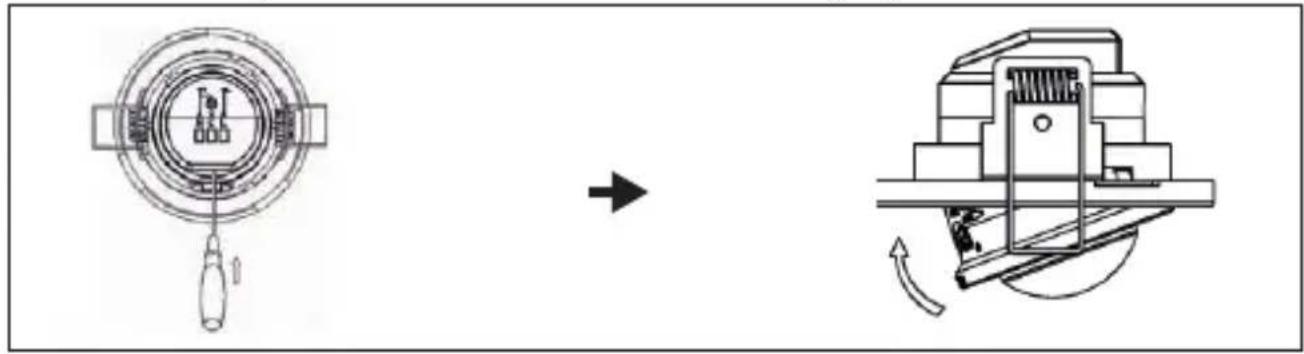

1. Inclinezlapartieintérieuredelamotionsurlagorgeavecuntournevis.

Fig . 18: Réglagerlesparamètres

L‘intensité de l‘éclairage dans LUX est la limite de réponse au-dessous de ce qui déclenche le détecteur de mouvement. Si ce déclencheur seulement la nuit, cela doit être réglé sur 3 LUX. Si les balises de détection de mouvement et déclencheur de nuit, réglez-le sur le symbole de soleil. Les réglages de sensibilité de déclenchement pour le crépuscule, etc. sont en effet sur l‘ins- tallation entre les deux et doivent être testés en fonction de la demande.

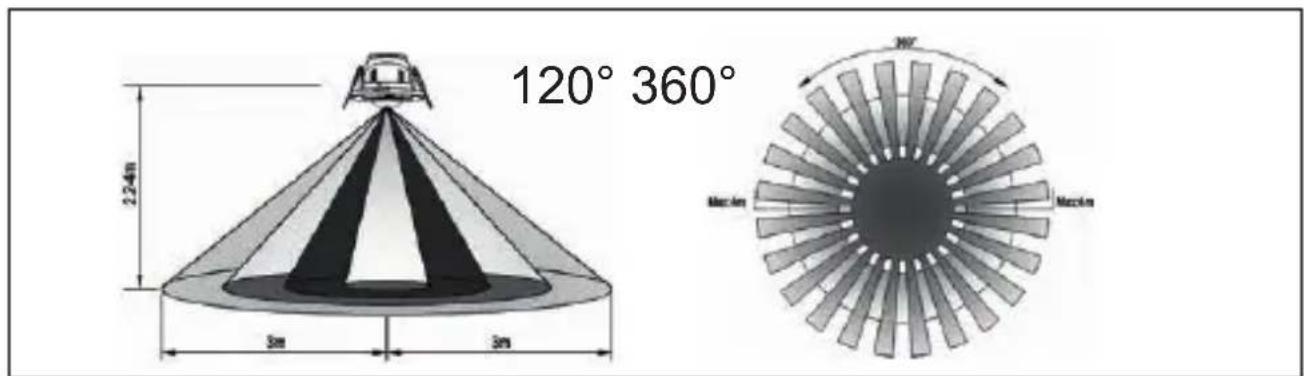

120° 360° Ta b . 6 : Portée 8 Maintenance, Entretien, Stckage et Transport Lesproduitssontsansentretien. Dommages matériels

• ProduitNettoyezuniquementavecunchiffondouxetsec.

• Nepasutiliserdeproduitschimiquesetdenettoyage.

• Endroit frais et sec.

• Conserverleproduithorsdelaportéedesenfantsetdans uneambiancesècheetprotégédelapoussièrelorsqu‘ilne estpasencoursd‘utilisation.

• Conserveretutiliserl‘emballaged‘originepourletransport.26 9 Clause de responsabilité Nousnousréservonsledroitdeserreursd‘impressionetdeschan- gementsàproduit,l‘emballageoudeladocumentationduproduit.

• S‘ilvousplaîtvoirnosconditionsdegarantie.Ceux-cisont maintenantdisponiblesdansleurformeactuelle,conformé- mentauxcoordonnéesgurant. 10 Instructions pour l’élimination SelonladirectiveeuropéenneDEEE,lamiseaurebutdesappareils électriques et électroniques avec les déchets domestiques est strictementinterdite.Leurscomposantsdoiventêtrerecyclésou éliminésdefaçonséparée.Autrementlessubstancescontaminées etdangereusespeuventpolluernotreenvironnement. Vous,entantqueconsommateur,êtescommisparlaloiàlamiseaurebut desappareilsélectriquesetélectroniquesauprèsdufabricant,dudistri- buteur,oudespointspublicsdecollecteàlandeladuréedeviedes dispositifs,etcedefaçongratuite.Lesdétailssontréglementésdansle droitnational.Lesymbolesurleproduit,danslemanueld‘utilisation,ousur l‘emballagefaitréférenceàcestermes.Aveccegenredeséparationdes déchets,d‘applicationetd‘éliminationdesdéchetsd‘appareilsusagés,vous réalisezunepartimportantedelaprotectiondel‘environnement. No DEEE : 82898622 11 UE Déclaration de conformité En utilisant le marquage CE, Goobay
