MANUALE UTENTE 71362 Wentronic

1 Istruzioni per la sicurezza 28

1.1 Generalmente....28
1.2 Livelli di allarme....28

2 Descrizione e Funzione....29

2.1 Prodotto 29
2.2 Parti di prodotto....29
2.3 Scopo della consegna....29
2.4 Specifiche generali....30

3 Scopo d'utilizzo 30

4 Preparazione 30

5 Installazione 31

6 Montaggio 31

7 Impostazioni 32

7.1 Modificare le impostazioni 33
7.2 Raggiungere....33

8 Manutenzione, cura, conservazione e trasporto....33

9 Avviso di responsabilità....34

10 Note per lo smaltimento 34

11 UE Dichiarazione di conformità 34

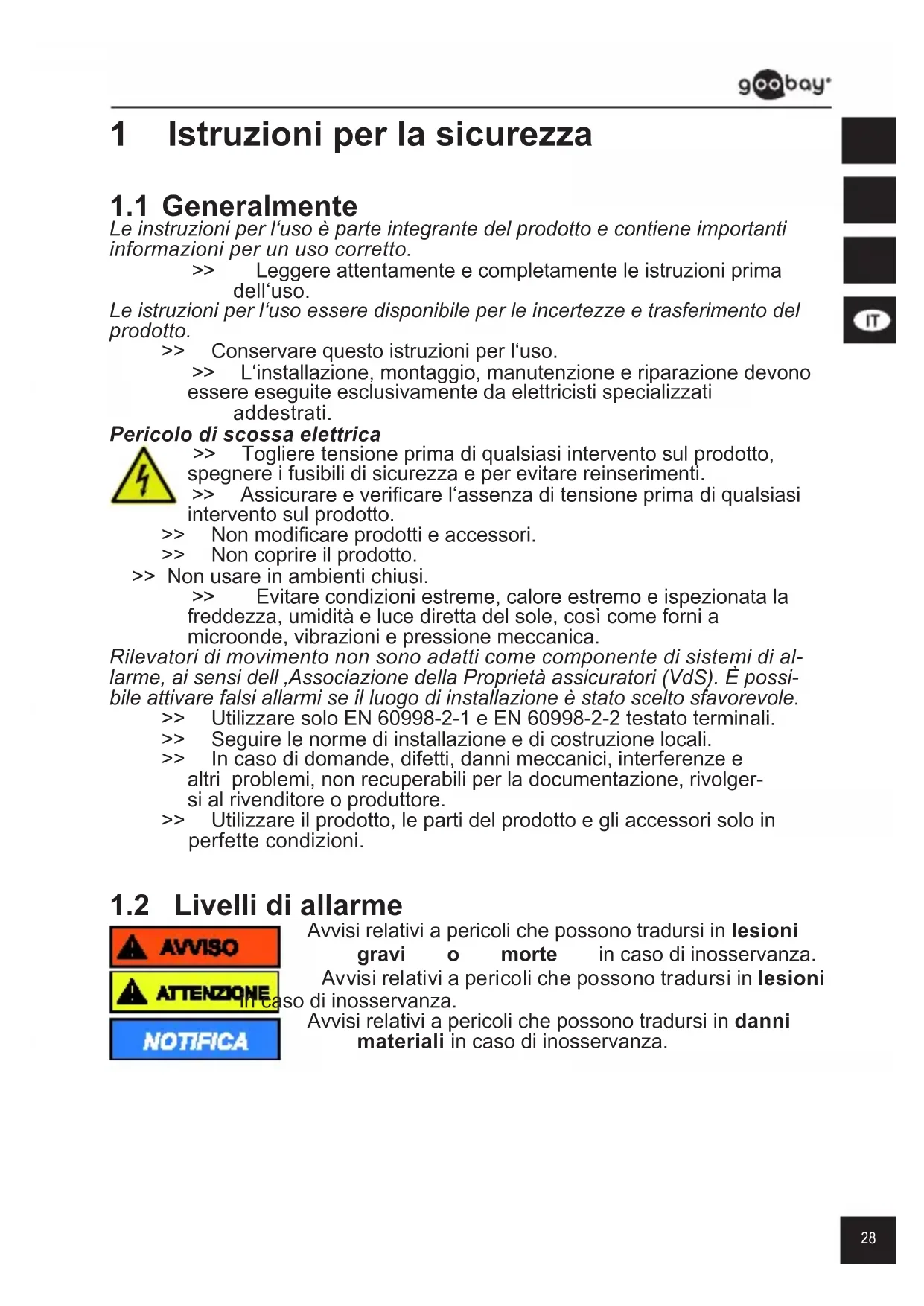

1 Istruzioni per la sicurezza

1.1 Generalmente

Le instruzioni per l'uso è parte integrante del prodotto e contiene importanti informazioni per un uso corretto.

Leggere attentamente e completamente le istruzioni prima dell'uso.

Le istruzioni per l'uso essere disponibile per le incertezze e trasferimento del prodotto.

Conservare questo istruzioni per l'uso.

L'installazione, montaggio, manutenzione e riparazione devono essere eseguite esclusivamente da elettricisti specializzati addestrati.

Pericolo di scossa elettrica

Togliere tensione prima di qualsiasi intervento sul prodotto, spegnere i fusibili di sicurezza e per evitare reinserimenti.

Assicurare e verificare l'assenza di tensione prima di qualsiasi intervento sul prodotto.

Non modificare prodotti e accessori.

Non coprire il prodotto.

Non usare in ambienti chiusi.

Evitare condizioni estreme, calore estremo e ispezionata la freddezza, umidità e luce diretta del sole, così come forni a microonde, vibrazioni e pressione meccanica.

Rilevatori di movimento non sono adatti come componente di sistemi di allarme, ai sensi dell ,Associazione della Proprietà assicuratori (VdS). È possibile attivare falsi allarmi se il luogo di installazione è stato scelto sfavorevole.

Utilizzare solo EN 60998-2-1 e EN 60998-2-2 testato terminali.

Seguire le norme di installazione e di costruzione locali.

In caso di domande, difetti, danni meccanici, interferenze e altri problemi, non recuperabili per la documentazione, rivolgersi al rivenditore o produttore.

Utilizzare il prodotto, le parti del prodotto e gli accessori solo in perfette condizioni.

1.2 Livelli di allarme

AVVISO ATTENZIONE NOTIFICA

Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.

Avvisi relativi a pericoli che possono tradursi in lesioni so di inosservanza.

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

IT

2 Descrizione e Funzione

2.1 Prodotto

Il prodotto è un rilevatore di movimento a infrarossi per uso interno e fornisce ingegneria elettrica Installationsmaterial.dar. Essa risponde alla radiazione termica (radiazione infrarossa) di oggetti che entrano nel campo di rilevamento del sensore, passando ad esempio, di persone e animali, ecc Il sensore ha la zona „visto“, che devono essere monitorati. radiazione di calore si propaga in linea retta dalla, ma come fermato da vetro o altri oggetti solidi.

Se il campo di rilevamento entrato, il carico elettrico collegato è acceso e dopo un tempo (regolabile) riprende automaticamente. Una fotocellula incorporato impedisce che il rilevatore di movimento opera nel giorno. Inoltre, può essere determinata con un regolatore, la luminosità ambientale, in cui il rilevatore di movimento è attivata.

2.2 Parti di prodotto

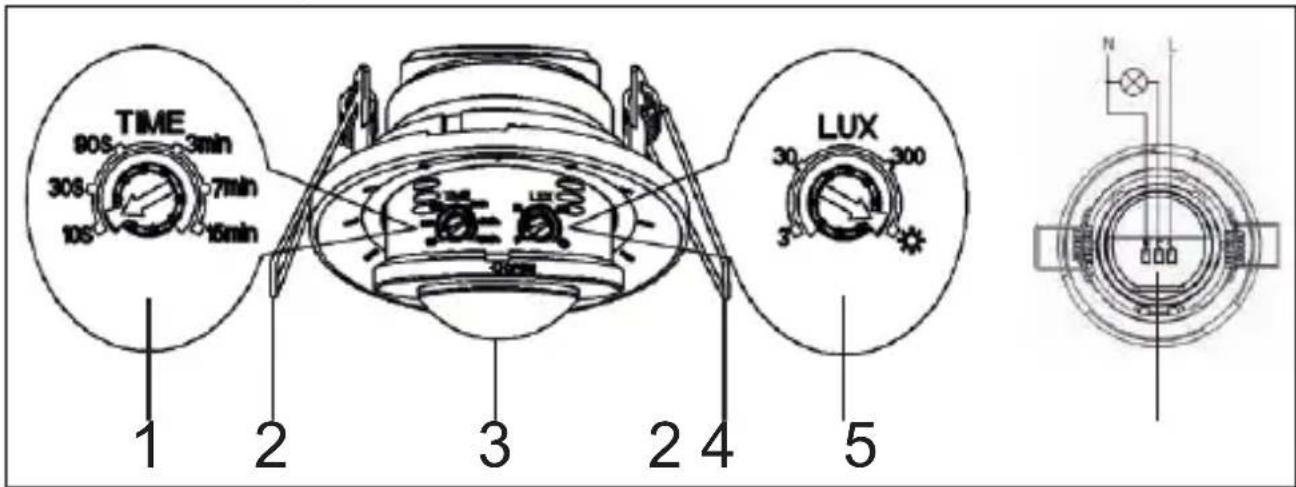

Fig.19: Parti di prodotto

1 ritardo di spegnimento
2 clip di montaggio
3 sensore di movimento
4 grilletto sensibilità
5 terminali

2.3 Scopo della consegna

Rilevatore di movimento a infrarossi, Istruzioni per l'uso

2.4 Specifiche generali

Tensione 220-240 V~ 50 Hz
Potere standby ≤0,5 W
Carico nominale	max. 800 W (lampadina), max. 400 W (lampada a risparmio energetico)
Area di monitoraggio 8 m (<24 °C)
Angolo di monitoraggio 360° montaggio a parete/soffitto
Spento Ritardo 10±3 s ~ 15±2 Min.
Sensibilità di luminosità	<3-2000 lx / giorno e notte ( [IMAGE]
Soffitto altezza di montaggio 2,2-4 m
Rilevamento del movimento 0,6-1,5 m/s
Protezione IP20
Dintorni -20 ~ +40 °C, <93 % RH
Di massa 61,4 x ∅80 mm
Diametro foro ∅68-70 mm
Peso 94 g
Interruttore	staffetta
Carico minimo	1 W (lampade ad incandescenza e a risparmio LED)

Tab.7: Specifiche generali

3 Scopo d'utilizzo

IP20 Non permettiamo di utilizzare il dispositivo in altri modi, come descritto nel capitolo „Descrizione e funzione“ e „Istruzioni per la sicurezza“. Questo prodotto è protetto contro i corpi estranei medie, ma non contro le infiltrazioni d'acqua. Non frequentano a queste regole ed istruzioni di sicurezza può provocare incidenti mortali, lesioni e danni a persone e cose.

4 Preparazione

• Confrontare le specifiche di tutti i dispositivi utilizzati per garantire la compatibilità.
  • Controllare fornitura sia completa e garantire l'integrità.

5 Installazione

Pericolo di scossa elettrica

• Lasciate estremità dei cavi assemblare SOLO da un elettricista esperto.
- Togliere tensione prima di qualsiasi intervento sul prodotto, spegnere i fusibili di sicurezza e per evitare reinserimenti.
• Assicurare e verificare l'assenza di tensione prima di qualsiasi intervento sul prodotto.

N L

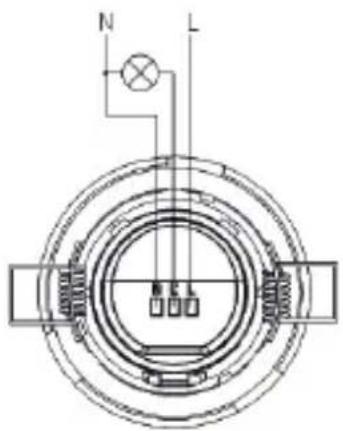

Fig.20: Installazione

Il cavo di alimentazione utilizzato deve avere una sezione minima di 1,0 mm². I seguenti collegamenti vengono effettuati sulla morsettiera del prodotto.

1. Collegare il consumatore, come illustrato.
   Quando utilizzato con diversi consumatori, devono essere collegati in parallelo.
2. Fissare tutti i cavi con un cacciavite.
3. Isolare il collegamento contro il contatto e l'umidità.
   Il cavo di terra non è collegato.

6 Montaggio

Pericolo di caduta / Pericolo di schiacciamento

• Posizionare e utilizzare gli strumenti in modo sicuro.
  • Non tenere membra tra le parti di taglio.
• Prestare attenzione alla portano corrente o altre linee retrostante gesso e non li danneggia!

1. Selezionare il luogo di installazione secondo i seguenti criteri:

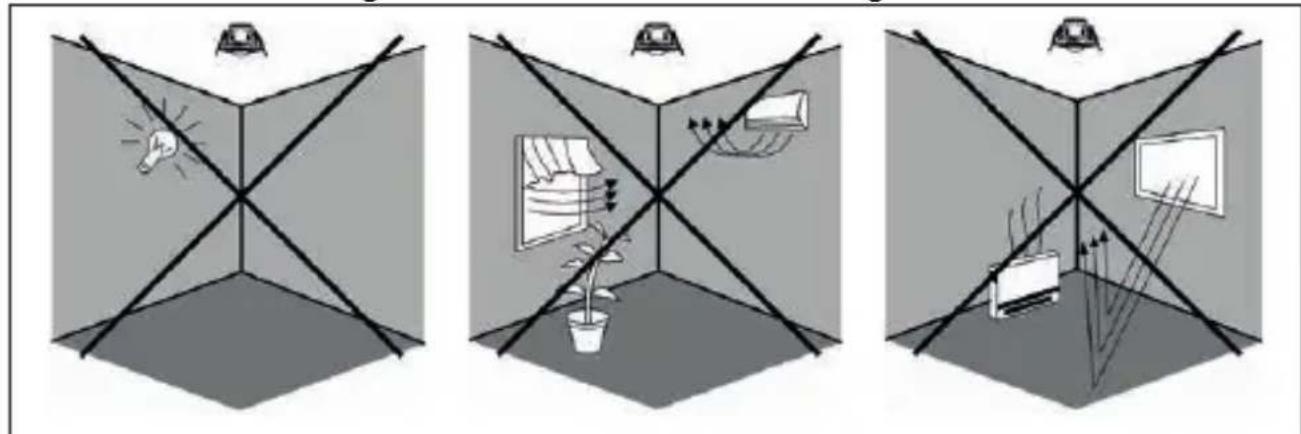

Fig.21: Luogo di assemblaggio

• La superficie deve essere stabile.

• Il prodotto deve essere assolutamente diritto fisso.
- Impianti, illuminazione stradale, superfici riflettenti o oggetti in movimento in modo casuale potrebbe non essere nel campo stesso.
• L'altezza di installazione raccomandata è di 2.2-4 m.

1. Eseguire un foro nella dimensione custodia in parete o soffitto con un attrezzo adatto.

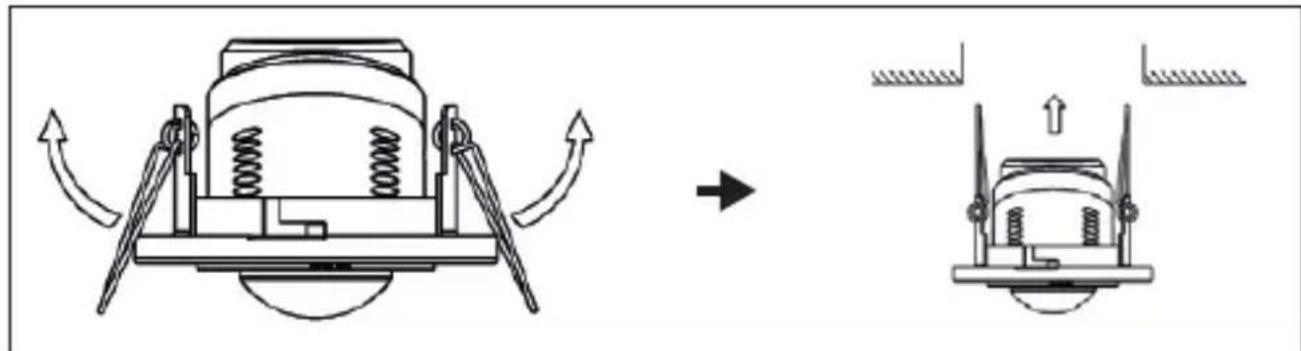

2. Premere i morsetti di fissaggio in alto o indietro e far scorrere il movimento nel foro preparato.

Fig.23: Impostazioni

IT

IT

7.1 Modificare le impostazioni

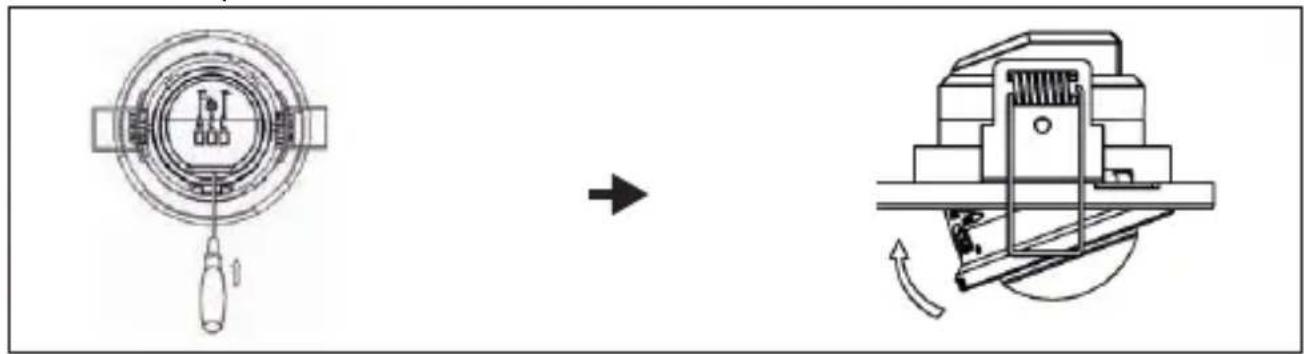

1. Tilt alla parte interna del moto sulla scanalatura con un cacciavite.

Fig.24: Modificare le impostazioni

1. Impostare il tempo di TIME un cacciavite tra 10 secondi e 15 minuti.
2. Impostare la velocità dell'otturatore desiderata LUX un cacciavite. L'intensità di illuminazione in LUX è il limite di risposta di sotto del quale attiva il rilevatore di movimento. Se questo trigger solo di notte, questo deve essere impostato su 3 LUX. Se i tag sensore di movimento e di attivazione di notte, impostato sul simbolo del sole. Le impostazioni di sensibilità di innesco per il crepuscolo, ecc sono infatti per l'installazione in mezzo e devono essere testati a seconda della domanda.

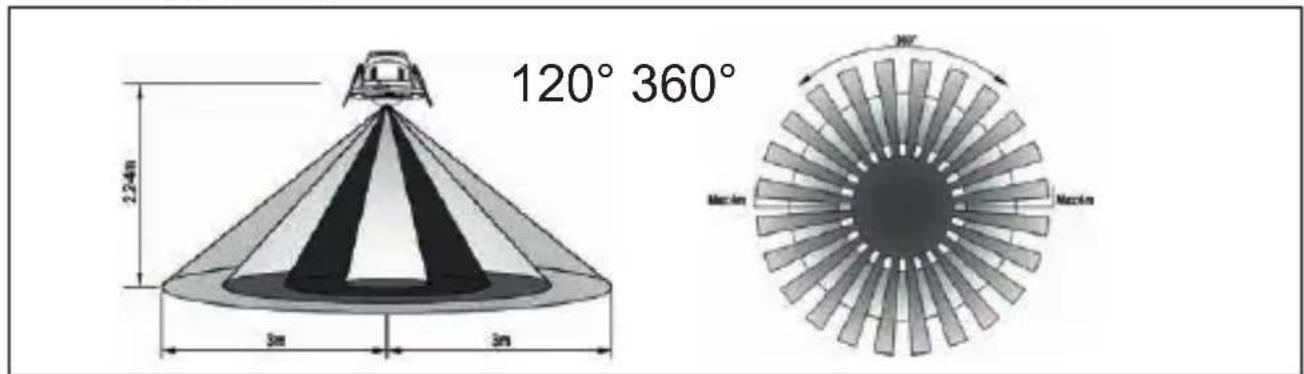

7.2 Raggiungere

120° 360° 2.24m 3m 3m 360° Mucin Mucin

Tab.8: Raggiungere

8 Manutenzione, cura, conservazione e trasporto

Il prodotto è esente da manutenzione.

NOTIFICA

Danni alla proprietà

• Utilizzare un panno asciutto e morbido solo per la pulizia.
• Non utilizzare detergenti e prodotti chimici.
- Conservare fresco e asciutto.
- Conservare il prodotto fuori dalla portata dei bambini e in un ambiente asciutto e protetto dalla polvere quando non in uso.
- Conservare e utilizzare l'imballaggio originale per il trasporto.

9 Avviso di responsabilità

§ Ci riserviamo il diritto di farlo d'errori di stampa e modifiche al prodotto, imballaggio o documentazione del prodotto.

- Si prega di consultare i nostri termini di garanzia. Questi sono ora disponibili nella loro forma attuale sotto le date informazioni di contatto.

10 Note per lo smaltimento

In conformità alla Direttiva Europea WEEE, le attrezzature elettriche ed elettroniche non devono essere smaltite insieme ai rifiuti urbani. I com ponenti devono essere riciclati o smaltiti sepa ratamente. Diversamente le sostanze contaminanti e pericolose possono inquinare l'ambiente.

Il consumatore è obbligato per legge a portare le attrezzature elettriche ed elettroniche presso punti di raccolta pubblici oppure presso il rivenditore o il produttore al termine della loro durata utile. Devono anche essere osservate tutte le leggi e le normative locali. Il simbolo apposto sul prodotto, nel manuale o sulla confezione richiama l'attenzione su questi termini. Con questo tipo di raccolta differenziata e smaltimento dei prodotti usati si contribuisce in modo sostanziale alla protezione dell'ambiente.

WEEE No: 82898622

11 UE Dichiarazione di conformità

CE Usando il marchio CE, Goobay ^® , un marchio registrato della Wentronic GmbH, dichiarache il dispositivo è conforme ai requisiti di base ed alle linee guida delle normative Europee.
