Tipo di prodotto	Supporto a parete per schermo piatto
Marca	Wentronic
Modello	TV EasyFlex Slim L
Compatibilità VESA	Fino a 400x400 mm
Dimensione massima dello schermo	Fino a 75 pollici
Carico massimo	35 kg
Materiale	Acciaio ad alta resistenza
Colore	Nero
Distanza dal muro	20 mm (profilo ultra-sottile)
Inclinazione	0° a -15° (inclinazione avanti/indietro)
Rotazione	No (fisso)
Livellamento	Regolabile dopo installazione (±2°)
Fissaggio a parete	Viti e tasselli inclusi per cemento e mattoni
Strumenti necessari	Cacciavite a croce, chiave regolabile (non forniti)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Verificare la solidità del muro prima dell'installazione. Utilizzare gli ancoraggi adatti.
Ricambi e riparabilità	Viti di ricambio disponibili. Riparazione non prevista dal produttore.
Garanzia	2 anni
Peso del supporto	1,5 kg

Domande frequenti - TV EasyFlex Slim L Wentronic

Quali sono le dimensioni VESA compatibili con il TV EasyFlex Slim L?

Il supporto è compatibile con gli standard VESA da 75x75 mm fino a 400x400 mm. Controllare i fori sul retro del televisore.

Qual è il peso massimo supportato da questo supporto a parete?

Il carico massimo è di 35 kg. Assicurarsi che il televisore non superi questo peso.

Posso inclinare il mio televisore con questo supporto?

Sì, il supporto consente un'inclinazione da 0° a -15° per ridurre i riflessi e migliorare l'angolo di visione.

Il supporto consente una rotazione sinistra/destra?

No, il modello EasyFlex Slim L è un supporto fisso ultra-sottile. Non offre rotazione. Per un orientamento flessibile, scegliere un modello articolato.

Quali tipi di pareti sono adatti all'installazione?

Questo supporto è progettato per pareti in cemento, mattoni pieni o blocchi di cemento. Per pareti in cartongesso o lastre di gesso, utilizzare tasselli speciali adatti (non forniti).

Quali strumenti sono necessari per montare il supporto?

Avrete bisogno di un cacciavite a croce e di una chiave regolabile (o chiave Allen se fornita). Viti e tasselli sono inclusi.

Il supporto viene fornito con le viti per il televisore?

Sì, è incluso un kit di viti adatto alle dimensioni VESA comuni. Verificare la lunghezza necessaria per non danneggiare lo schermo.

Come pulire il supporto a parete?

Utilizzare un panno morbido e asciutto. Evitare prodotti chimici o abrasivi che potrebbero danneggiare la vernice.

C'è una garanzia sul supporto TV EasyFlex Slim L?

Sì, la garanzia è di 2 anni contro eventuali difetti di fabbricazione. Conservare la prova d'acquisto.

Posso installare il supporto da solo o serve essere in due?

Si consiglia di essere in due persone per maneggiare il televisore in sicurezza. L'installazione del supporto a parete può essere fatta da soli, ma l'aiuto è preferibile per posizionare lo schermo.

MANUALE UTENTE TV EasyFlex Slim L Wentronic

1 Istruzioni per la sicurezza 45

1.1 Note Generali 45
1.2 Gruppi utente 46

1.3 Livelli d'avviso 46

2 Descrizione e Funzione 47

2.1 Scopo della consegna 47
2.2 Strumenti necessari 48

3 Scopo d'utilizzo 49

3.1 Limitazioni d'uso.... 49

4 Installazione 49

4.1 Preparazione 49
4.2 Installazione su parete 50
4.3 Installazione dello schermo piatto 51

4.3.1 Schermi piatti con fondo piatto 51
4.3.2 Schermi piatti con fondo curvo 52
4.4 Fissare e assicurare dello schermo piatto 52

5 Allineare il monitor a schermo piatto 53
6 Garanzia e responsabilità.... 54
7 Manutenzione, Cura, conservazione e trasporto 54
8 Risoluzione dei problemi 55
9 Specifiche 55
10 Informazioni sullo standard VESA 56
11 Istruzioni sullo smaltimento 56

1 Istruzioni per la sicurezza

1.1 Note Generali

• Leggere in modo completo ed accurato la documentazione del prodotto prima dell'uso Fa parte del prodotto.
• Osservare le istruzioni di sicurezza riportate nella documentazione del prodotto, sul prodotto e sugli accessori, come ad esempio sulla confezione.
• Utilizzare il prodotto, le parti del prodotto e gli accessori solo se sono in perfette condizioni.
• Conservare la documentazione del prodotto per altri potenziali utenti e per le richieste successive.
• Consultare il rivenditore per domande, difetti, danni meccanici, disturbi ed altri problemi non rimediabili.

Pericolo di morte per soffocamento

I bambini possono soffocare se ingoiano o inalano parti di piccole dimensioni e materiali isolanti.

Proteggere le parti di piccole dimensioni ed i materiali isolanti per prevenire usi inappropriati.

Pericolo di lesioni da incespicamento e caduta

I prodotti ed I cavi di collegamento collocati o installati in modo inappropriato possono provocare lesioni alle persone.

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.
Permettere solo a personale specializzato di smontare, eseguire manutenzioni e riparazioni.

Pericolo di lesioni da taglio

I bambini possono tagliarsi con I materiali di imballaggio.

Proteggere materiali di imballaggio per prevenire usi inappropriati.

Pericolo di lesioni provocate da condizioni ambientali inappropriate

Le condizioni estreme possono provocare lesioni alle persone.

Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!

Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale. Questo contribuisce all'affaticamento della vista.

Pericolo di lesioni da parti mobili del prodotto

Le parti mobili possono schiacciare o spremere arti del prodotto.

Non tenere membra durante l'uso tra le parti di taglio.
Durante l'uso rispetto alla mobilità del prodotto.
Questo può essere di allontanarsi dalla parete o sopra movimento laterale.

Pericoli dovuti ad interventi autonomi ed uso improprio

Gli interventi autonomi e l'uso improprio nascondono rischi imprevedibili e causano l'annullamento della garanzia.

Non modificare o alterare né il prodotto né gli accessori!

Rischio di danni materiali causati da combinazioni inappropriate di prodotti

La combinazione di prodotti incompatibili non soddisfa le funzioni necessarie, può causare la perdita di qualità o danni materiali.

Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell'intervallo specificato.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

Le condizioni ambientali non corrette possono danneggiare le cose.

Evitare condizioni estreme, come caldo, freddo, umidità o l'esposizione diretta al sole, così come le vibrazioni e la pressione meccanica.

Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

materiale d'installazione fornito in dotazione è adatto solo per l'installazione su stra massiccia o pareti di cemento.

Per altri tipi di pareti usare kit d'installazione appropriati.

Verificare la stabilità del sistema periodicamente dopo l'installazione.

1.2 Gruppi utente

A causa di diversi livelli di rischio e delle potenzialità di pericolo, alcune fasi di lavorazione possono essere eseguite solo da personale specializzato.

Fasi di lavoro Gruppo di utenti
Installazione, rimozione, cura, immagazzinamento, trasporto, smaltimento	I consumatori e gli utenti con conoscenze meccaniche di base possono eseguire questo lavoro.>> Impedire ai bambini ed alle persone con disabilità mentali e motorie di utilizzare il prodotto!
Manutenzione, riparazione	Solo personale specializzato>> Sono necessari speciali misure di sicurezza, cono scenze e strumenti!

Tab. 32: Gruppi utente

1.3 Livelli d'avviso

Avvisi relativi ai pericoli che si traducono direttamente in lesioni gravi o morte in caso di inosservanza.

Avvisi relativi a pericoli che possono tradursi in lesioni gravi o morte in caso di inosservanza.

ATTENZIONE

Avvisi relativi a pericoli che possono tradursi in lesioni in caso di inosservanza.

NOTIFICA

Avvisi relativi a pericoli che possono tradursi in danni materiali in caso di inosservanza.

2 Descrizione e Funzione

Il kit per installazione a parete serve per installare lo su pareti stabili e verticali. Il design compatto e sottile supporta l'installazione individuale ed in economia di spazio. Il supporto a parete è praticamente invisibile. È inclinabile ma non ruotabile.

2.1 Scopo della consegna

Parte Figura		Scor- ciatoia	Nume- ro
Installazione su parete
Supporto per parete 63494
oppure		A	1
Supporto per parete 63495
Viti per parete 6.3x55		W-A	63494: ogni 4
Tassello per cemento		W-B	63495: ogni 6
Distanziatore D6		W-C
Montaggio a pannello piatto
Staffa di collegamento 63494 sinistra
oppure		B	1
Staffa di collegamento 63495 sinistra

Staffa di collegamento63494 giusto
oppure		C 1
Staffa di collegamento63495 giusto
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Rondella		M-F 4
Distanziatore TV		M-G 8
Distanziatore TV		M-H 4

Tab. 33: Scopo della consegna

2.2 Strumenti necessari

Strumento Figura
Tester di linea
Livella a bolla
Matita
Cacciavite a stella
Trapano
Trapano per cemento 8 x 60mm
Seconda persona

Tab. 34: Strumenti necessari

3 Scopo d'utilizzo

Questo prodotto è realizzato per l'installazione su una parete verticale di schermi piatti con dimensioni, pesi e punti d'installazione specifici, che sono - riassunti nel capitolo „Dati tecnici“. Non è consentito l'uso diverso da quello descritto nel Capitolo „Descrizione e Funzioni“. La mancata osservanza e trascurando le norme e le istruzioni di sicurezza si possono provocare gravi incidenti, lesioni alle persone e danni materiali. Fare riferimento anche al capitolo „Garanzia e responsabilità“.

3.1 Limitazioni d'uso

Utilizzare solo in ambienti asciutti.

4 Installazione

4.1 Preparazione

Controllo della completezza e dell'integrità

Controllare il contenuto della confezione e confrontarlo con i Contenuti della confezione per quanto riguarda la completezza e l'integrità.

Garantire la compatibilità

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Rischio di danni materiali causati da combinazioni inappropriate di prodotti >> Le specifiche di tutti i prodotti utilizzati devono corrispondere o essere comprese nell’intervallo specificato.

Tab. 35: Garantire la compatibilità

4.2 Installazione su parete

Livelli d'avviso Nota di sicurezza		Rilancio / Vietata
	Rischio di lesioni provocate da condizioni ambientali inappropriate>> Controllare la struttura della parete prima di installare o scegliere un luogo sicuro per l'installazione.>> Prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
	>> Non installare il prodotto in luoghi esposti alla luce diretta del sole o artificiale.Questo contribuisce all'affaticamento della vista.
	Pericolo di danni materiali provocati da condizioni ambientali inappropriate>> Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 36: Installazione su parete

1. Prima di perforare la parete, prestare attenzione ai cavi elettrici ed altri fili che si trovano dietro l'intonaco, e non danneggiarli!
2. Utilizzare una livella a bolla per segnare i punti dove forare la parete.
3. Praticare i fori profondi 60mm con un trapano da cemento e punta da 10mm.
4. Inserire un tassello (W-B) in ogni foro.
5. Fissare gli attacchi a parete (A) utilizzando le viti (W-A) e le rondelle (W-C).

4.3 Installazione dello schermo piatto

Livelli d’avviso Nota di sicurezza		Rilancio / Vietata
	Pericolo di lesioni da incespicamento e caduta>> Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.
	Rischio di danni materiali a causa di procedure inappropriate>> Utilizzare solo una forza moderata per stringere le viti in modo da evitare di dan-neggiare la filettatura.
	>> Non collocare MAI lo schermo sulla parte anteriore durante l’installazione!>> Non danneggiare lo schermo piatto con viti troppo lunghe.

Tab. 37: Installazione dello schermo piatto

4.3.1 Schermi piatti con fondo piatto

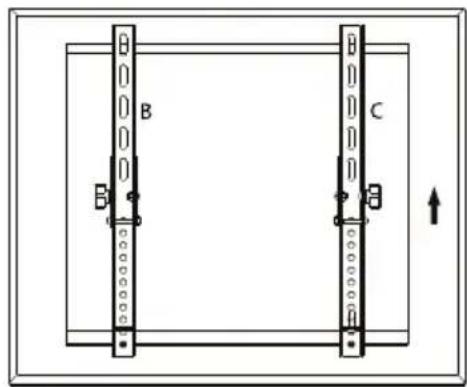

Fig. 19: Schermi piatti con fondo piatto

1. Appoggiare lo schermo piatto in verticale su una superficie morbida e di grandi dimensioni, oppure ad un muro, e proteggerlo da graffi e ribaltamento.

2. Installare gli staffe di collegamento (B) e (C) su entrambi i lati con le rondelle (M-F) e le viti di montaggio, facendo corrispondere lo schermo piatto alla parte superiore ed inferiore, come mostrato.

Assicurarsi che gli fessura siano piatte sulla parte superiore dello schermo.

4.3.2 Schermi piatti con fondo curvo

Fig. 20: Schemi piatti con fondo curvo

1. Fatta eccezione per la fase di lavoro che segue, procedere come indicato al capitolo 4.3.1.

2. Installare i distanziatori TV (M-G) e/o (M-H) tra la staffe di collegamento (B) / (C) e lo schermo piatto, come mostrato.

4.4 Fissare e assicurare dello schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

Pericolo di lesioni da incespicamento e caduta

Collocare, trasportare ed installare il prodotto, sue parti ed accessori in modo sicuro.

Quando si lavora con pesi, proteggere sé stessi ed il luogo di lavoro, e farsi aiutare da una seconda persona.

Pericolo di danni materiali provocati da condizioni ambientali inappropriate

NOTIFICA

Lasciare spazio sufficiente intorno al prodotto ed all'intero sistema per garantire un'adeguata ventilazione e la mobilità.

Tab. 38: Fissare e assicurare dello schemo piatto

Fig. 21: Fissare e assicurare dello schermo piatto

1. Fissare lo schermo piatto preparato con gli staffe di collegamento (B) e (C) al sistema d'installazione a parete (A) con l'aiuto di una seconda persona.
2. Riparare il sistema su entrambi i lati dalle viti inferiori.

Fine del installazione. Procedere in ordine inverso rispetto sullo rimozione.

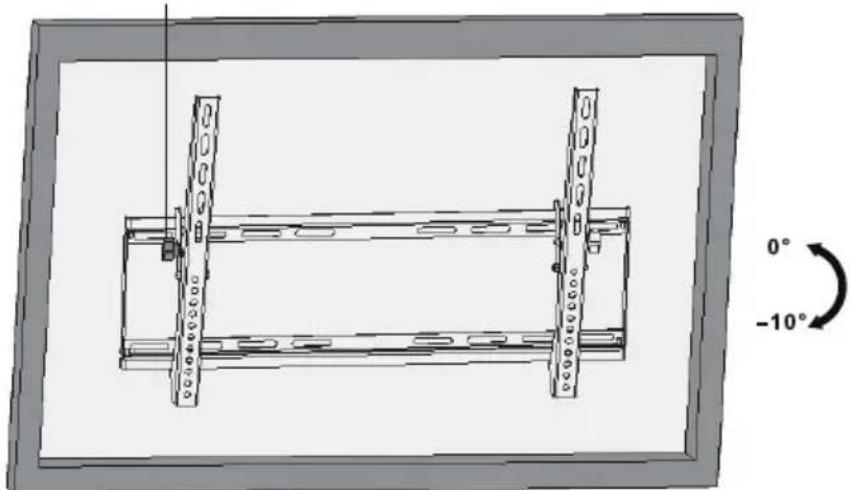

5 Allineare il monitor a schermo piatto

Livelli d'avviso Nota di sicurezza

Rilancio / Vietata

CAUTION

Pericolo di lesioni spostando parti del prodotto

Non tenere membra tra le parti di taglio durante l'uso.
Mente la mobilità del prodotto durante l'uso. Questo può allontanarsi dalla parete o verso di esso e ruotarlo lateralmente.

Tab. 39: Allineare il monitor a schermo piatto

Allineare la parte piatta con le viti necessarie per verticale.

I cavi possono essere collegati più tardi a causa della mobilità di montaggio a parete TV.

6 Garanzia e responsabilità

• Il produttore garantisce per 2 anni i dispositivi nuovi.
- Poiché il produttore non ha alcuna influenza sull'installazione, la garanzia si applica solo al prodotto stesso.
- In caso di guasto o danni rilevati sul dispositivo, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparerà il guasto sul posto, oppure invierà il dispositivo al fabbricante. Fornendo una descrizione dettagliata dei possibili guasti, non solo si semplifica il lavoro dei nostri tecnici, ma si può stare certi che i guasti – la cui occorrenza è rara – saranno sicuramente individuati e riparati!
- Il produttore non è responsabile per i danni alle persone o alle proprietà provocati da installazione, uso o manutenzione inappropriata, o diversa dalle istruzioni di questo manuale.
• Non alterare o modificare il prodotto o suoi accessori.
- È vietato qualsiasi uso in modo diverso da quello descritto in questo Manuale d'uso ed implica l'annullamento della garanzia e delle responsabilità.
- Ci riserviamo il diritto di apportare modifiche al dispositivo, all'imballaggio ed al Manuale d'uso.

7 Manutenzione, Cura, conservazione e trasporto

• Il prodotto deve essere mantenuto solo da officine specializzate.
- Proteggere gli angoli da sporco e grasso regolarmente con olio leggero per macchine.
- Usare un panno di stoffa asciutto per pulire il prodotto. Prestare attenzione per evitare di graffiare il prodotto. Usare un panno leggermente inumidito per

pulire le macchie difficili. Prestare attenzione ai cavi di massa! Non usare alcun prodotto detergente. Questi provocano bruciature ai materiali. Evitare che i liquidi penetrino nel dispositivo.

• Assicurarsi che nessuna parte del corpo possa impigliarsi nel dispositivo girevole quando le parti del dispositivo sono in movimento!
- Controllare periodicamente che tutti i collegamenti e le viti siano fissate; stringere di nuovo se sono allentate. Questo può essere provocato da movimenti frequenti, ad esempio. Non stringere troppo le viti.
- Evitare luoghi con alte temperature, umidità, o luoghi che possono bagnarsi; questo vale anche durante la manutenzione, la riparazione, l'immagazzinamento ed il trasporto.
- Tenere il prodotto lontano dalla portata dei bambini ed immagazzinarlo in luoghi asciutti e senza polvere!
- I fori sono ancora visibili dopo avere rimosso il prodotto. Sulla superficie possono rimanere delle macchie dopo l'uso prolungato.
- Conservare l'imballo originale per trasportare il prodotto ed evitare danni.

8 Risoluzione dei problemi

Problema Soluzione

Come testare la qualità muro?	Moltissime abitazioni sono regolate da vari standard europei.>> Controllare lo spessore ed I materiali dietro l'intonaco/ carta da parati.>> Rivolgersi ad uno specialista.
Quali fori devono essere eseguiti?	>> Leggere il capitolo 4.2.
Il kit per l'installazione a parete è difficile da allineare.	>> Non è più regolabile dopo il blocco.>> Sganciare il sistema d'installazione a parete e riattac carlo nella posizione ottimale.
Altre domande >> Rivolgersi al rivenditore.

Tab. 40: Risoluzione dei problemi

9 Specifiche

Dimensione Specificazione Unità
Dimensione TV	63494: 23-5563495: 37-70	“ / Inch
VESA	63494: max. 400x20063495: max. 800x400	mm
Caricare max. 75 kg
Angolo di inclinazione	-10	。
Angolo di rotazione	+/-0°
Distanza dalla parete	45 mm
Dimensioni	63494: 470 x 270 x 4563495: 864 x 440 x 45	mm
Carico	63494: 1.7063495: 2.70	kg

Tab. 41: Specifiche

10 Informazioni sullo standard VESA

Per poter armonizzare gli accessori per il fissaggio di monitor, TV, supporti e supporti da parete in modo semplice, VESA (Video Electronic Standard Organization – Organizzazione per la standardizzazione video elettronici) ha definito 3 standard per le applicazioni indicate sopra. Usando lo standard VESA specificato per il proprio schermo, oppure da manuale utente, e le specifiche nel capitolo Specifiche del presente manuale è possibile definire i possibili punti di attacco. Alcuni modelli offrono moltissime possibilità di fissaggio. (p.e. 300 x 300 mm per Sony TVs)

Classe VESA Distanza fori per il fissaggio dei monitor

MIS-D 75 x 75 / 100 x 100 mm

MIS-E 200 x 100 / 200 x 100 mm

MIS-F 400 x 200 / 400 x 400 / 600 x 200 / 600 x 400 / 800 x 400 mm

Tab. 42: Informazioni sullo standard VESA

11 Istruzioni sullo smaltimento

Questo prodotto non deve essere smaltito con i rifiuti domestici. Al termine della vita utile del dispositivo lo consegni nei punti di raccolta pubblici per questo scopo, oppure presso il punto vendita. I dettagli relative allo smaltimento sono determinati dale leggi federali in materia. I materiali che sono potenzialmente riciclabili vengono immessi nel ciclo di lavorazione dei materiali riciclati per poterne ricavare nuove materie prime. I seguenti materiali riciclabili sono raccolti presso i punti di raccolta locali:

• Vetro di scarto, plastica, scarti metallici, lastre in metallo e altro ancora.

Questo tipo di riciclaggio delle apparecchiature scartate contribuisce in modo significativo alla protezione del nostro ambiente.
