TV EasyFlex Slim L - Flachbildschirmhalterung Wentronic - Kostenlose Bedienungsanleitung

Produkttyp	Wandhalterung für Flachbildschirme
Marke	Wentronic
Modell	TV EasyFlex Slim L
VESA-Kompatibilität	Bis zu 400x400 mm
Maximale Bildschirmgröße	Bis zu 75 Zoll
Maximale Belastung	35 kg
Material	Hochfester Stahl
Farbe	Schwarz
Abstand zur Wand	20 mm (ultraflaches Profil)
Neigung	0° bis -15° (Vor-/Rückneigung)
Drehung	Nein (fest)
Nivellierung	Nach der Installation einstellbar (±2°)
Wandbefestigung	Schrauben und Dübel für Beton und Ziegel im Lieferumfang enthalten
Erforderliche Werkzeuge	Kreuzschlitzschraubendreher, Rollgabelschlüssel (nicht im Lieferumfang enthalten)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine scheuernden Reinigungsmittel verwenden.
Sicherheit	Überprüfen Sie die Wandfestigkeit vor der Installation. Verwenden Sie geeignete Verankerungen.
Ersatzteile und Reparierbarkeit	Ersatzschrauben erhältlich. Reparatur vom Hersteller nicht vorgesehen.
Garantie	2 Jahre
Gewicht der Halterung	1,5 kg

Häufig gestellte Fragen - TV EasyFlex Slim L Wentronic

Welche VESA-Abmessungen sind mit dem TV EasyFlex Slim L kompatibel?

Die Halterung ist mit VESA-Normen von 75x75 mm bis 400x400 mm kompatibel. Überprüfen Sie die Löcher auf der Rückseite Ihres Fernsehers.

Was ist das maximale Gewicht, das diese Wandhalterung tragen kann?

Die maximale Belastung beträgt 35 kg. Stellen Sie sicher, dass Ihr Fernseher dieses Gewicht nicht überschreitet.

Kann ich meinen Fernseher mit dieser Halterung neigen?

Ja, die Halterung ermöglicht eine Neigung von 0° bis -15°, um Reflexionen zu reduzieren und den Betrachtungswinkel zu verbessern.

Ermöglicht die Halterung eine Drehung nach links/rechts?

Nein, das Modell EasyFlex Slim L ist eine feste ultraflache Halterung. Es bietet keine Drehung. Für flexible Ausrichtung wählen Sie ein schwenkbares Modell.

Welche Wandtypen sind für die Installation geeignet?

Diese Halterung ist für Wände aus Beton, Vollziegel oder Hohlblockstein ausgelegt. Bei Trockenbauwänden oder Gipskartonplatten verwenden Sie geeignete Spezialdübel (nicht im Lieferumfang enthalten).

Welche Werkzeuge werden für die Montage der Halterung benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher und einen Rollgabelschlüssel (oder Inbusschlüssel, falls im Lieferumfang). Schrauben und Dübel sind enthalten.

Wird die Halterung mit Schrauben für den Fernseher geliefert?

Ja, ein Schraubenset passend zu den gängigen VESA-Abmessungen ist im Lieferumfang enthalten. Überprüfen Sie die erforderliche Länge, um Ihren Bildschirm nicht zu beschädigen.

Wie reinige ich die Wandhalterung?

Verwenden Sie ein weiches, trockenes Tuch. Vermeiden Sie chemische oder scheuernde Reinigungsmittel, die die Farbe beschädigen könnten.

Gibt es eine Garantie auf die TV-Halterung EasyFlex Slim L?

Ja, die Garantie beträgt 2 Jahre gegen Material- und Verarbeitungsfehler. Bewahren Sie Ihren Kaufbeleg auf.

Kann ich die Halterung alleine installieren oder sind zwei Personen erforderlich?

Es wird empfohlen, zu zweit zu sein, um den Fernseher sicher zu handhaben. Die Installation der Halterung an der Wand kann alleine erfolgen, aber Hilfe ist beim Positionieren des Bildschirms vorzuziehen.

BEDIENUNGSANLEITUNG TV EasyFlex Slim L Wentronic

1 Sicherheitshinweise 3

1.1 Allgemeines 3

1.2 Benutzergruppen 4

1.3 Warnstufen 4

2 Beschreibung und Funktion 5

2.1 Lieferumfang 5

2.2 benötigtes Werkzeug 6

3 Bestimmungsgemäßer Gebrauch 7

3.1 Nutzungsbeschränkungen 7

4 Montage 7

4.1 Vorbereitung 7

4.2 Wandmontage 8

4.3 Flachbildschirmmontage 9

4.3.1 Flachbildschirme mit flacher Rückseite 9

4.3.2 Flachbildschirme mit gewölbter Rückseite 10

4.4 Einhängen und Sichern des Flachbildschirms 10

5 Einstellen des Flachbildschirms 11

6 Gewährleistung und Haftung 12

7 Pflege, Wartung, Lagerung und Transport 12

8 Problembehebung 13

9 Technische Daten 13

10 Informationen zum VESA-Standard 14

11 Entsorgungshinweise.... 14

1 Sicherheitshinweise

DE

1.1 Allgemeines

• Lesen Sie die beiliegende Produktdokumentation vollständig und sorgfältig vor Benutzung. Diese ist Bestandteil des Produkts.
• Beachten Sie die Sicherheitshinweise in Produktdo kumentation, auf Produkt und Zubehör, sowie auf der Verpackung.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in einwandfreiem Zustand.
• Bewahren Sie die Produktdokumentation für andere potentielle Benutzer und zum Nachlesen auf.
• Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch die Begleit dokumentation behebbaren Problemen, wenden Sie sich an Ihren Händler.

Lebensgefahr durch Ersticken

Kinder können an verschluckten oder eingeatmeten Kleinteilen und Dämmmaterial ersticken.

Kleinteile und Dämmmaterial gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch Stolpern und Sturz

Ungünstig platzierte bzw. installierte Produkte können Personen verletzen.

Produkt, Produkteile und Zubehör sicher platzie ren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.
Demontage-, Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen.

Verletzungsgefahr durch Schneiden

Kinder können sich an Verpackungen schneiden.

Kleinteile und Verpackungen gegen unbeabsichtigte Benutzung sichern.

Verletzungsgefahr durch ungeeignete Umgebungsbedingungen

Extreme Umgebungsbedingungen können Personen verletzen.

Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!

Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.

Verletzungsgefahr durch bewegliche Produkteile

Bewegliche Produktteile können Gliedmaßen einklemmen oder quetschen.

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.

Während des Gebrauchs auf die Beweglichkeit des Produktes achten.

Dieses kann sich von der Wand weg oder auf sie zu bewegen und ggf. seitlich ausschwenken.

Gefahr durch Selbsteingriffe und Zweckentfremdung

Selbsteingriffe und Zweckentfremdungen bergen unvorhersehbare Risiken und führen zum Erlöschen von Gewährleistungs- und Garantieansprüchen.

Modifizieren und ändern Sie weder Produkt, Produkteile noch Zubehör!

Sachschaden durch inkompatible Produktkombinationen

Inkompatible Produktkombinationen erfüllen nicht die gewünschte Funktion, können Qualitätsverluste oder Sachschaden zur Folge haben.

Technische Daten aller verwendeter Produkte vergleichen. Diese müssen übereinstimmen oder im angegebenen Bereich liegen.

Sachschaden durch ungeeignete Umgebungsbedingungen

Falsche Umgebungsbedingungen können Sachen beschädigen.

Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck vermeiden.

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausrei chend Platz für gute Belüftung und Beweglichkeit lassen.

Das mitgelieferte Montagematerial ist ausschließlich für die Montage an massiven Stein- und Betonwänden geeignet.

Bei abweichender Beschaffenheit geeignetes Montagematerial nutzen.

Stabilität des Systems nach Montage regelmäßig prüfen.

1.2 Benutzergruppen

Aufgrund unterschiedlich hoher Risiken und Gefahrenpotentiale dürfen einige Arbeitsschritte nur von geschulten Fachkräften ausgeführt werden.

Arbeitsschritt Benutzergruppe
Montage, Demonta-ge, Pflege, Lage-rung, Transport, Entsorgung	Endverbraucher und Benutzer mit mechanischen Grundkenntnissen>> Von Kindern und Personen mit eingeschränkten geistigen und motorischen Fähigkeiten fernhalten und gegen Benutzung sichern!
Wartung, Reparatur	Geschulte Fachkräfte>> spezielle Sicherheitsmaßnahmen, Fachwissen und Werkzeuge nötig!

Tab. 1: Benutzergruppen

1.3 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise unmittelbar zu Tod oder schweren Verletzungen führen.

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Tod oder schweren Verletzungen führen können.

VORSICHT

Warnung vor Gefahren, die bei Missachtung der Sicherheitshinweise zu Verletzungen führen können.

ACHTUNG

Warnung vor Gefahren, die bei Missachtung der Hinweise zu Sachschäden führen können.

2 Beschreibung und Funktion

Ihr Wandhalter dient der Montage Ihres Flachbildschirms an stabilen, vertikalen Wänden. Die kompakte und flache Bauweise unterstützt ein individuelles, platzsparendes Anbringen. Nach dem Montieren ist der Wandhalter nahezu unsichtbar. Er ist neigbar aber nicht schwenkbar.

2.1 Lieferumfang

Teil Abbildung Kürzel Anzahl
Wandmontage
Wandhalter 63494oder Wandhalter 63495		A	1
Wandschraube 6.3x55		W-A	63494: jeweils 4
Betondübel		W-B
Unterlegscheibe D6		W-C	63495: jeweils 6

Flachbildschirmmontage

Adapterhalterung 63494 links
oder		B	1
Adapterhalterung 63495 links

Adapterhalterung 63494rechts
oder		C 1
Adapterhalterung 63495rechts
M5x14		M-A 4
M6x14		M-B 4
M8x20		M-C 4
M6x30		M-D 4
M8x30		M-E 4
Unterlegscheibe		M-F 4
TV-Abstandhalter		M-G 8
TV-Abstandhalter		M-H 4

Tab. 2: Lieferumfang

2.2 benötigtes Werkzeug

Werkzeug Abbildung
Leitungsprüfer
Wasserwaage
Stift
Kreuzschlitz-Schraubendreher
Bohrmaschine
Beton-/Steinbohrer 8x60mm
zweite Person

Tab. 3: benötigtes Werkzeug

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt dient dazu, Flachbildschirme mit spezifischen Bildschirmdiagonalen, Gewichten und Befestigungspunkten, die in Kapitel „technische Daten“ zusammengefasst sind, an eine vertikale Wand zu montieren. Eine andere als in Kapitel „Beschreibung und Funktion“ beschriebene Verwendung ist nicht gestattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen, Personen- und Sachschäden führen. Beachten Sie dazu auch das Kapitel „Gewährleistung und Haftung“.

3.1 Nutzungsbeschränkungen

Nur in trockenen Innenräumen verwenden.

4 Montage

4.1 Vorbereitung

Vollständigkeit und Unversehrtheit prüfen

Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und Unversehrtheit kontrollieren.

Kompatibilität sicherstellen

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Sachschaden durch inkompatible Produktkombinationen
	>> Technische Daten aller verwendeter Produkte vergleichen. Diese müssen über-einstimmen oder im angegebenen Bereich liegen.

Sachschaden durch inkompatible Produktkombinationen

Tab. 4: Kompatibilität sicherstellen

4.2 Wandmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch ungeeignete Umgebungsbedingungen>> Wandstruktur vor Montage überprüfen bzw. sichere Stelle zur Montage auszuwählen.>> Auf in der Wand liegende, stromführende Kabel oder andere Leitungen achten und diese nicht beschädigen!
	>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw. starkem Licht montieren. Dies fördert das Ermüden der Augen.
ACHTUNG	Sachschaden durch ungeeignete Umgebungsbedingungen>> Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigbereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Tab. 5: Wandmontage

1. Prüfen Sie vor dem Bohren, ob sich Gas-, Wasser-, oder Stromleitungen in der Wand befinden und beschädigen Sie diese nicht.
2. Benutzen Sie eine Wasserwaage, um die Bohrlöcher zu markieren.
3. Bohren Sie die Löcher mit einem 10mm-Steinbohrer 60mm tief.
4. Stecken Sie jeweils einen Wanddübel (W-B) in die Bohrlöcher.
5. Bringen Sie den Wandhalter (A) mit den Wandschrauben (W-A) und den Unterlegscheiben (W-C) an.

4.3 Flachbildschirmmontage

Warnstufe Sicherheitshinweis		Gebot / Verbot
	Verletzungsgefahr durch Stolpern und Sturz>> Produkt, Produkteile und Zubehör sicher platzieren, installieren und transportieren.
	Sachschaden durch ungeeignete Vorgehensweise>> Beim Anziehen von Schrauben mäßige Kraft aufwenden, um Gewinde nicht zu beschädigen.
	>> Flachbildschirm NIE flach auf den Boden legen.>> Flachbildschirm nicht durch zu lange Schrauben beschädigen.

Tab. 6: Flachbildschirmmontage

4.3.1 Flachbildschirme mit flacher Rückseite

Fig. 2: Flachbildschirme mit flacher Rückseite

1. Lehnen Sie den Flachbildschirm vertikal gegen eine weiche, großflächige Unterlage oder eine Wand und sichern Sie ihn gegen Kratzer und Umkippen.
2. Montieren Sie die Adapterhalterungen (B) und (C) mit den Unterleg-scheiben (M-F) und den zu Ihrem Flachbildschirm passenden Schrauben wie abgebildet jeweils an der Geräteober- und Unterseite.

Achten Sie darauf, dass sich die Langlöcher der Adapterhalterungen (B) und (C) an der Flachbildschirmoberseite befinden.

4.3.2 Flachbildschirme mit gewölbter Rückseite

1. Gehen Sie bis auf folgenden Zwischenschritt vor wie in Kapitel 4.3.1 beschrieben.
2. Montieren Sie die zu Ihrem Gerät passenden TV Abstandhalter (M-G) und/oder (M-H) wie abgebildet jeweils zwischen den Adapterhalterungen (B) / (C) und dem Flachbildschirm.

4.4 Einhängen und Sichern des Flachbildschirms

Warnstufe Sicherheitshinweis

Gebot / Verbot

Verletzungsgefahr durch Stolpern und Sturz

Produkt, Produktteile und Zubehör sicher platzieren, installieren und transportieren.
Bei Arbeiten mit Lasten sich und den Arbeitsort sichern und von zweiter Person helfen lassen.

Sachschaden durch ungeeignete Umgebungsbedingungen

ACHTUNG

Um Quell- und Ausgabegeräte sowie um Schwenk- und Neigebereich ausreichend Platz für gute Belüftung und Beweglichkeit lassen.

Fig. 4: Einhängen und Sichern des Flachbildschirms

Fig. 5: Einhängen und Sichern des Flachbildschirms

1. Hängen Sie den vorbereiteten Flachbildschirm zusammen mit einer 2. Person mit den Adapterhalterungen (B) und (C) auf den Wandhalter (A).
2. Fixieren Sie das System durch die unteren Schrauben beidseitig.

Ende der Montage. Zur Demontage gehen Sie in rückwärtiger Reihenfolge vor.

5 Einstellen des Flachbildschirms

Warnstufe Sicherheitshinweis

Gebot / Verbot

Verletzungsgefahr durch bewegliche Produkteile

Gliedmaßen während des Gebrauchs nicht zwischen Scherteile halten.
Während des Gebrauchs auf die Beweglichkeit des Produktes achten.
Dieses kann sich von der Wand weg oder auf sie zu bewegen und seitlich ausschwenken.

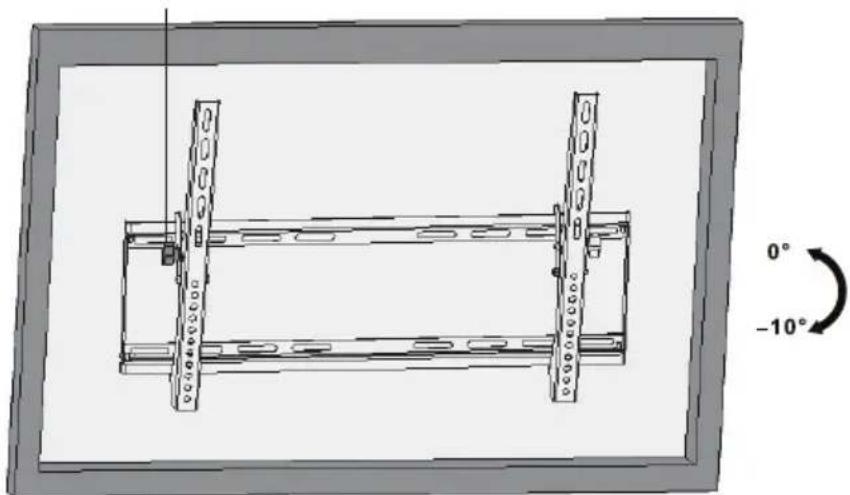

Fig. 6: Einstellen des Flachbildschirms

DE

Fig. 7: Einstellen des Flachbildschirms

Richten Sie den Flachbildschirm mittels der seitlichen Stellschrauben nach Bedarf vertikal aus.

Gerätekabel können aufgrund der Beweglichkeit des TV-Wandhalters nachträglich angeschlossen werden.

6 Gewährleistung und Haftung

- Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.

- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung nur das Produkt selbst ab.

- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kaufnachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern den Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

- Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation. Betrieb oder Wartung entstanden sind.

- Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsaus schluss.

- Druckfehler und Änderungen an Gerät, Verpackung oder Dokumentation behalten wir uns vor.

7 Pflege, Wartung, Lagerung und Transport

• Das Produkt darf nur von einer Fachwerkstatt gewartet werden.

- Schützen Sie die Gelenke vor Schmutz und schmieren Sie diese regelmäßig mit leichtem Maschinenöl.

• Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Setzen Sie keine Reini gungsmittel oder Chemikalien ein, da dies das Material angreifen kann.
• Achten Sie beim Bewegen der Geräteteile darauf, dass Sie keine Körperteile darin einklemmen!
• Kontrollieren Sie regelmäßig alle Befestigungen und Schrauben auf festen Sitz und ziehen Sie diese bei Lockerung wieder fest. Wenden Sie aber nicht zu viel Kraft an, um die Gewinde nicht zu überlasten.
• Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
• Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
• Befestigungsbohrungen können sichtbar bleiben, wenn das Produkt demon-tiert wird. Nach längerem Gebrauch kann ein Fleck auf dem Untergrund zu-rückbleiben.
• Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

8 Problembehebung

Problem Hilfe
Wie kann die Wandqualität getestet werden?	Verkehrslasten für Wohnräume sind in diversen Europa-richtlinien festgelegt.>> Wandstärke und Material unter Putz / Tapeten prüfen.>> Fachpersonal zu Rate ziehen.
Welche Löcher müssen gebohrt werden?	>> Kapitel 4.2 lesen.
Der Wandhalter lässt sich schwer ausrichten.	>> Nach Einrasten nicht mehr ausrichtbar.>> Ggf. erneut lösen und optimiert einhängen.
andere Fragen >>	Händler kontaktieren.

Tab. 7: Problemebehebung

9 Technische Daten

Größe Angabe Einheit
TV Größe	63494: 23-5563495: 37-70	“ / Zoll

VESA	63494: max. 400x20063495: max. 800x400	mm
Traglast max. 75 kg
Neigungswinkel -10 °
Schwenkwinkel +/-0 °
Wandabstand 45 mm
Maße	63494: 470 x 270 x 4563495: 864 x 440 x 45	mm
Gewicht	63494: 1,7063495: 2,70	kg

Tab. 8: Technische Daten

10 Informationen zum VESA-Standard

Um die Befestigungsmöglichkeiten von Monitoren, TV-Geräten und deren Ständer und Wandhalter benutzerfreundlich zu vereinheitlichen, hat die VESA (Video Electronic Standard Organisation) für die oben genannten Anwendungen 3 Standards festgelegt. Mit Hilfe des auf Ihrem Anzeigegerät oder in dessen Betriebsanleitung stehenden jeweiligen VESA-Standards und den technischen Daten in dieser Anleitung können Sie die möglichen Befestigungspunkte definieren. Einige Modelle lassen eine stufenlose, individuelle Befestigung zu. (z.B. 300 x 300mm für Sony TVs).

VESA Klasse Befestigungslochabstand von Flachbildschirmen
MIS-D	75x75 / 100x100mm
MIS-E	200x100 / 200x200mm
MIS-F	400x200 / 400x400 / 600x200 / 600x400 / 800x400mm

Tab. 9: Informationen zum VESA-Standard

11 Entsorgungshinweise

Dieses Produkt gehört nicht in den Hausmüll. Bitte geben Sie Ihr Gerät am Ende seiner Lebensdauer an die dafür eingerichteten, öffentlichen Sammelstellen oder an die Verkaufsstelle kostenlos zurück. Einzelheiten zur Entsorgung regelt das jeweilige Landesrecht. Wertstoffe werden dem Recyclingkreislauf zugeführt, um daraus neue Rohstoffe zu gewinnen. Folgende Wertstoffe werden in kommunalen Sammelstellen gesammelt:

• Altglas, Kunststoffe, Altmetalle, Bleche uvm.

Mit dieser Art der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

DE

BETRIEBSANLEITUNG 2

USER'S MANUAL 16

MODE D'EMPLOI 30

ISTRUZIONI PER L'USO 44

USER'S MANUAL

Content

DE BETRIEBSANLEITUNG

EN USER'S MANUAL

FR MODE D'EMPLOI

IT ISTRUZIONI PER L'USO

TV-Wandhalter

TV mount

TV Support mural

Supporto per TV

63494

63495

Revision 2013-07-25

Version 2

E-Mail: [e-mail]

Web: www.goobay.de

*(0,14 € pro Minute aus dem deutschen Festnetz.

Maximal 0,42 € pro Minute aus dem Mobilfunknetz.)
