BEDIENUNGSANLEITUNG SAT Modulator HF-3300 Wentronic

Bedienungsanleitung | Instruction

SAT MOD HF-3000

Sicherheitshinweise

Bitte lesen Sie die Sicherheitshinweise vor der Inbetriebnahme des Gerätes sorgfältig durch!

Bei längerer Abwesenheit oder Gewitter ziehen Sie den Netzstecker des Gerätes aus der Wandsteckdose.

• Netzgerät: Achten Sie darauf, dass das Anschlusskabel des Netzgerätes so verlegt wird, dass es niemanden behindert und nicht beschädigt wird. Das Gerät darf nicht mit einem defekten Anschlusskabel in Betrieb genommen werden!
• Reinigung: Vor dem Reinigen des Gerätes ziehen Sie den Stecker des Netzgerätes. Benutzen Sie ein trockenes oder leicht angefeuchtetes Tuch und achten Sie darauf, dass keine Feuchtigkeit in das Gerät eindringt!
• Gegenstände im Gerät: Achten Sie darauf, dass keine Gegenstände in die Lüftungsschlitze und Öffnungen gelangen können. Es besteht Lebensgefahr durch einen elektrischen Stromschlag!
• Reparatur: Reparaturen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Durch einen unsachgemäßen Fremdeingriff erlischt der Garantieanspruch, und die Sicherheit des Gerätes kann nicht mehr gewährleistet werden! Öffnen Sie niemals selbst das
• Gehäuse des Gerätes: Auch bei Netztrennung besteht akute Lebensgefahr durch einen elektrischen Stromschlag. Innere Bauteile können durch Berührung beschädigt werden.
• Aufstellungsort: Stellen Sie das Gerät auf eine gerade und ebene Oberfläche oder hängen Sie (insoweit dafür vorgesehen) das Gerät an geeigneter Stelle mit den entsprechenden Aufhängeösen am Gerät auf.
• Achtung: Die natürliche Wärmeentwicklung des Gerätes kann Verfärbungen je nach Beschaffenheit der Unterlage am Aufstellungsort hervorrufen.
• Ausreichende Belüftung: Die Lüftungsschlitze des Gerätes dürfen niemals verdeckt sein. Achten Sie darauf, dass das Gerät zur Seite und oberhalb einen Freiraum von mindestens 10 cm hat und dass die Wärme ungehindert nach oben abgeleitet werden kann.
• Äußere Einwirkungen: Setzen Sie das Gerät niemals Feuchtigkeit (z. B. Kondens- oder Spritzwasser) oder direkter Sonneneinstrahlung aus. Stellen Sie das Gerät nicht in die Nähe von Wärmequellen, wie z. B. Heizungen oder sich aufheizende Geräte.
• Netzspannung: Betreiben Sie das Gerät nur mit der auf dem Gehäuse angegebenen Spannung! Schließen Sie das Gerät erst nach Abschluss aller Anschluss- und Installationsarbeiten an das Stromnetz an.

Einsatzmöglichkeiten

Audio-/Videomodulator zum Anschluss an ein TV-Gerät oder zur Einspeisung in eine Gemeinschaftsanlage. Am Eingang wird beispielsweise eine CCD-Kamera, ein Video-recorder, ein DVD-Player oder ein ähnliches Gerät angeschlossen. So kann mit einer Kamera ein Kinderzimmer, ein Hauseingangsbereich oder ein sonstiger sensibler Bereich überwacht werden. Ausgangsseitig wird mittels einfachster Programmierung ein Kanal im UHF-Bereich (Kanal 21 - 69) eingestellt, der ansonsten nicht belegt ist. Das Signal wird dann in eine Hausverteilanlage (Kabel-TV, SAT oder terrestrisch) eingespeist und steht so allen angeschlossenen Teilnehmern zur Verfügung. Es kann aber auch einfach in den terrestrischen Eingang eines Multischalters eingespeist werden, um es in einem SAT-ZF-Verteilsystem auf alle Ausgänge eines Multischalters zu legen.

Lieferumfang:

- besteht aus: 1 Modulator, 1 Stecker -Netzteil und 1 Koax Anschlusskabel

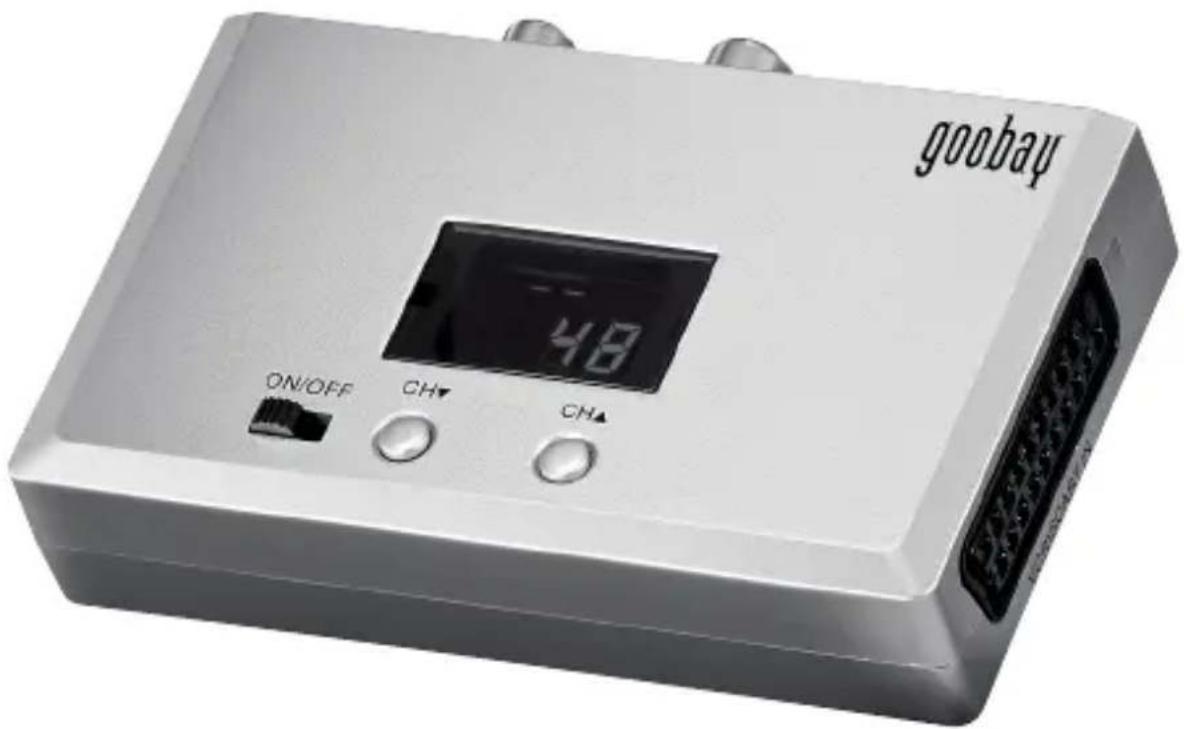

Ausstattung:

• Scart-Eingang
• Scart-Ausgang (loop through)
  • 1 RCA Eingang (2x Cinch Audio, 1x Cinch Video)
• Antennen-Eingang
  • Antennen-Ausgang (TV)
• Netzteileingang 9 \~ 12 V DC (über mitgelieferten Adapter)
• ON/OFF Schalter
• Kanäle einstellbar über (Up/Down Tasten)
  • LED Kanalanzeige

Technische Daten

RF- Teil
Eingangsfrequenz 45~862 MHz
Eingang IEC, Koaxialbuchse ,75 Ohm
Ausgang-Kanäle CH 2 - 12; S01 - S03; S1 - S41; CH 21 - 69
Ausgangsfrequenz 45~862 MHz
Ausgang IEC, Koaxialstecker, 75 Ohm
Audio/Video Teil
Eingang	1 x Video-Cinch,2 x Audio-Cinch (RCA), 1 x Scart
Ausgang Scart (Loop Through)
Video Eingangs-Impedanz 75~1.3K Ohm
Video S/N 40 dB min
Audio Eingangs-Impedanz 10 kOhm
Spannungsversorgung 9 ~ 12 V DC
Zubehör
Spannungs-Adapter AC/DC 230 VAC (9 ~ 12 V DC @ 200mA)
Anschlusskabel koaxial Anschlusskabel (Stecker/Buchse)

Anschluss

1. Verbinden Sie Ihre Audio-/Video Geräte (CCD-Kamera, DVD-Player) welche Sie einspeisen wollen, mit dem Scart-Eingang des Modulators (1) oder nutzen Sie hierzu die Cinche-Eingänge (2).

Achten Sie hierbei auf die richtige Auswahl der Signalquelle:

Gelb = Video-Signal

Rot = Audio-Signal, rechts

1. Schließen Sie jetzt Ihre Hausantenne oder Breitbandkabel an den Antennen-Eingang des Modulators. (4)
2. Verbinden Sie Ihr TV-Gerät mit dem Antennen-Ausgang des Modulators. (5)
3. Schließen Sie jetzt das mitgelieferte Netzteil an.
4. Achtung: Bitte nutzen Sie nur das mitgelieferte Netzteil! Andere Spannungen oder Verpolungen können zu Schäden am Gerät führen.
5. Am Scart-Ausgang (loop through) können Sie über ein Scart-Kabel ein weiteres Gerät (z.B. VCR) anschliessen. (3)

Anwendung

1. Wenn alle Verbindungen hergestellt sind, schalten Sie den Power ON/OFF Switch auf ON.
2. Über die Kanal +/- Tasten können Sie den Ausgangs-Kanal zum Kanal (K 21 – 69) einstellen. Über die LED-Anzeige ist der eingestellte Kanal sichtbar.
3. Bitte nutzen Sie einen am TV-Gerät unbenutzten Kanal, andernfalls kann es zu Bildüberlagerungen und schlechten Ton kommen.
