Produkttyp	Bewegungsmelder
Marke	Wentronic
Modell	96007
Erfassungsbereich	bis zu 12 m
Erfassungswinkel	180°
Einschaltverzögerung	einstellbar von 5 Sekunden bis 5 Minuten
Dämmerungsschwelle	einstellbar (10–2000 Lux)
Spannungsversorgung	230 V AC, 50 Hz
Leistungsaufnahme	ca. 0,5 W (Standby)
Maximale Schaltleistung	1200 W (Glühlampen), 300 W (LED)
Schutzart	IP44 (spritzwassergeschützt)
Umgebungstemperatur	-20 °C bis +50 °C
Abmessungen (L x B x H)	8,5 x 6,5 x 5,0 cm
Gewicht	ca. 100 g
Gehäusematerial	Kunststoff (ABS)
Farbe	Weiß
Montageart	Wandmontage
Anschlussart	Klemmen für Kabel (3-polig)
Mitgeliefertes Zubehör	Montageschrauben, Dübel, Bedienungsanleitung
Reinigung	Mit einem trockenen, weichen Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweis	Vor der Montage oder Reinigung Gerät spannungsfrei schalten
Entsorgung	Elektroaltgeräte gehören nicht in den Hausmüll; fachgerecht entsorgen
Garantie	2 Jahre

Häufig gestellte Fragen - 96007 Wentronic

Wie installiere ich den Bewegungsmelder 96007?

Kann der Bewegungsmelder im Außenbereich verwendet werden?

Wie stelle ich die Einschaltdauer ein?

Warum schaltet sich das Licht nicht aus?

Welche maximale Last kann der Bewegungsmelder schalten?

Wie reinige ich den Bewegungsmelder?

Der Bewegungsmelder schaltet zu spät ein – was tun?

Kann der Bewegungsmelder auch bei Tag arbeiten?

Was bedeuten die Anschlussklemmen?

Der Bewegungsmelder schaltet ohne erkennbaren Grund – warum?

BEDIENUNGSANLEITUNG 96007 Wentronic

Bewegungsmelder IDUS Art.No. 95171

Bewegungsmelder IDUW Art.No. 96005

Bewegungsmelder IDA Art.No. 95172

Bewegungsmelder IDA tripple Art.No. 96007

Bewegungsmelder IDU Art.No. 95173

Bewegungsmelder IDU mini Art.No. 96006

Infrarot-Bewegungsmelder IP20

ACHTUNG! Lesen Sie die Betriebsanleitung vollständig und sorgfältig durch. Sie ist Bestandteil des Produktes und enthält wichtige Hinweise zur korrekten Installation und Benutzung. Bewahren Sie sie auf, damit Sie diese bei Unsicherheiten und Weitergabe des Produktes parat haben.

Inhalt

Seite

1 Sicherheitshinweise
2 Beschreibung und Funktion 4
3 Bestimmungsgemäßer Gebrauch 6
4 Lieferumfang 6
5 Installation und Bedienung 6
6 Pflege, Wartung, Lagerung und Transport 12
7 Problembehebung 13
8 Technische Daten 13
9 Gewährleistung und Haftung 15
10 Entsorgungshinweise 16
11 CE-Konformitätserklärung 17

1 Sicherheitshinweise

ACHTUNG! Die Montage und Demontage des Produkts darf nur durch ausgebildetes Fachpersonal erfolgen!

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen! Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

ACHTUNG! Verletzungsgefahr durch herabstürzende Teile und Stoß!

Achten Sie auf solide Befestigung!

Befestigen Sie das Produkt in der vorgegebenen Höhe!

- Dieses Produkt ist kein Spielzeug und gehört nicht in Kinderhände, weil zerbrechliche, kleine und verschluckbare Teile enthalten sind, die bei unsachgemäßem Gebrauch Personen schädigen können!

- Verwenden Sie keine beschädigten Produkte oder Teile.

- Lassen Sie Verpackungsmaterial nicht liegen, da sich spielende Kinder daran schneiden können. Weiterhin besteht die Gefahr des Verschluckens und Einatmens von Klein-material und/oder Dämmmaterial.

- Installieren und lagern Sie das Produkt und dessen Zubehör so, dass keine Personen verletzt oder Sachen beschädigt werden können, z.B. durch Herabstürzen oder Stolpern.

• Vermeiden Sie extreme Belastungen, wie Hitze und Kälte, Nässe und direkte Sonneneinstrahlung sowie Vibrationen und mechanischen Druck.

- Modifizieren und ändern Sie weder Produkt noch Zubehörteile! Beachten Sie dazu auch Kapitel „Gewährleistung und Haftung“.

- Achten Sie beim Transport auf die im Kapitel „Technische Daten“ gelisteten Angaben und treffen Sie geeignete Transport maßnahmen, z.B. in der Originalverpackung.

- Bei Fragen, Defekten, mechanischen Beschädigungen, Störungen und anderen nicht durch diese Anleitung behebba-

ren Funktionsproblemen, wenden Sie sich an Ihren Händler zur Reparatur oder zum Austausch wie in Kapitel „Gewährleistung und Haftung“ beschrieben.

• Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern muss gegen unbeabsichtigte Weiterbenutzung gesichert werden. Im Reparaturfall darf das Gerät nur von Elektro-Fachkräften geöffnet und repariert werden. Selbsteingriffe und Zweckentfremdungen führen zum Erlöschen des Garantieanspruchs.
• Bewegungsmelder sind nicht als Komponente für Alarmanlagen im Sinne des Verbandes der Sachversicherer (VdS) geeignet. Sie können Fehlalarme auslösen, wenn der Montageort ungünstig gewählt wurde.

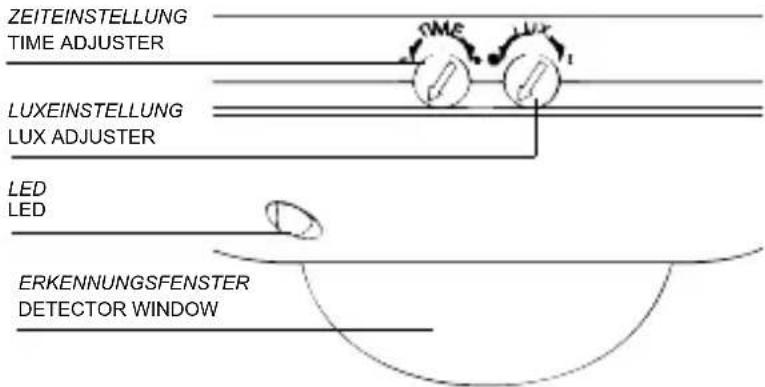

2 Beschreibung und Funktion

Ihr Produkt ist ein Infrarot-Bewegungsmelder für den Innenbereich und stellt elektrotechnisches Installationsmaterial.dar. Es reagiert auf Wärmestrahlung (Infrarot-Strahlung) von sich bewegenden Objekten, die den Erfassungsbereich des Sensors betreten, z.B. von Personen und Tieren, usw. Der Sensor muss das Gebiet "sehen", welches es zu überwachen gilt. Wärmestrahlung breitet sich in einer geraden Linie aus, wird jedoch z.B. von Glas oder anderen festen Gegenständen gestoppt.

Wird der Erfassungsbereich des Sensors betreten, wird der angeschlossene elektrische Verbraucher eingeschaltet und nach einer Zeit (einstellbar) wieder automatisch ausgeschaltet. Eine eingebaute Photozelle verhindert, dass der Bewegungsmelder am Tag arbeitet. Darüber hinaus kann mit einem Regler die Umgebungshelligkeit bestimmt werden, bei dem der Bewegungsmelder eingeschaltet wird.

95171

96005

96006

95172/
96007

95173

3 Bestimmungsgemäßer Gebrauch

Dieses Produkt ist für die Verwendung in trockenen Innenräumen im Heimbereich, wie in Kapitel

2 beschrieben, vorgesehen. Ein anderer Gebrauch ist nicht ge- stattet. Das Nichtbeachten und Nichteinhalten dieser Bestimmun- gen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen.

4 Lieferumfang

Infrarot-Bewegungsmelder,

Betriebsanleitung,

Montagematerial 2 x 2 x

5 Installation und Bedienung

Installation

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

1. Schalten Sie die Sicherung ab.
2. Kontrollieren Sie mit einem Spannungsprüfer, ob die zu verdrahtenden Leitungen wirklich spannungsfrei sind. Im Zweifel muss die Installation durch eine Elektro-Fachkraft erfolgen.
3. Kontrollieren Sie den Packungsinhalt auf Vollständigkeit.
4. Vergleichen Sie alle zu verwendenden Produkte auf Kompatibilität.
5. Entfernen Sie die Abdeckkappe des Bewegungsmelders

95171/96005: mit einem Schraubendreher.

95172/96007: durch Drehen der Abdeckkappe gegen den Uhrzeigersinn.

95173: durch Abziehen nach oben.

96006: Keine Abdeckkappe vorhanden.

Wählen Sie den Montageort nicht in der Nähe von Straßenbeleuchtungen, Pflanzen oder Klimaanlagenöffnungen. Vermeiden Sie direkte Sonneneinstrahlung wie z.B. an Fenstern.

1. Befestigen Sie die Abdeckkappe mit dem Montagematerial an einer Decke oder Wand in der in den technischen Daten genannten Höhe. Achten Sie hierbei auf die Kabelführung und die Ausrichtung. Beachten Sie den Erfassungsbereich und den max. Abstand.

2. Installieren Sie den Bewegungsmelder wie abgebildet:

Montage

95172 96007

Im Lieferumfang ist Montagematerial für Betonwände / -decken enthalten. Andere Materialien benötigen u.U. anderes Montage-material.

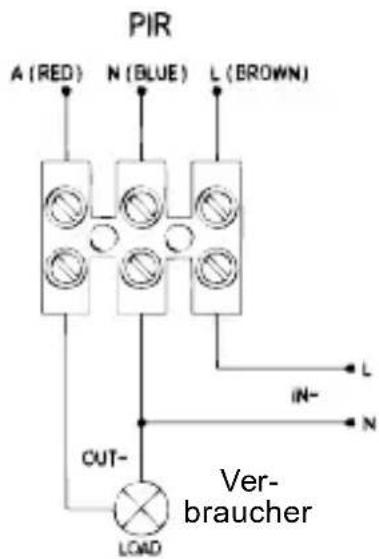

Anschluss

95171/96005

95172

96007

N Nullleiter (Masse)

A Verbraucher (Lampe)

1. Stecken Sie die Lüsterklemme nach dem Anschluss auf die dafür vorgesehenen Haltenasen.
2. Verbinden Sie Abdeckkappe und Bewegungsmelder und sichern Sie die Verbindung.
3. Stellen Sie die Sicherung wieder an.

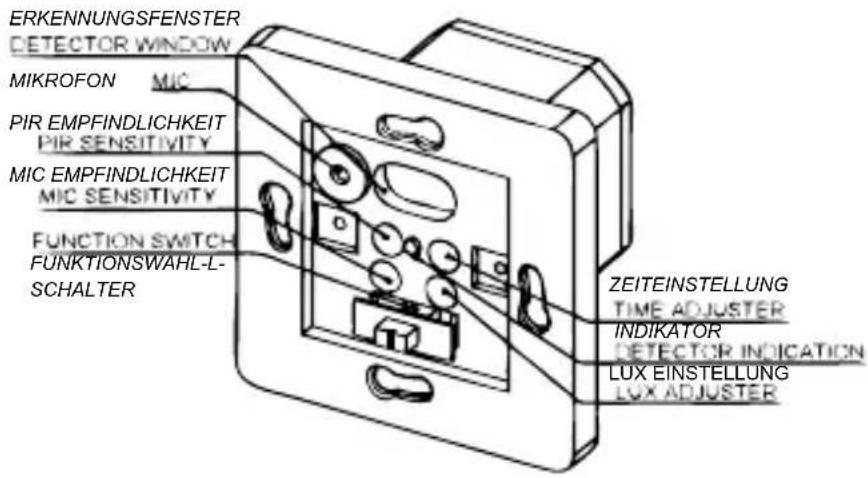

Bedienung

Je nach Ausführung Ihres Bewegungsmelders kann dieser nur einige der folgenden Einstellmöglichkeiten haben:

SCHIEBESCHALTER: Wählen Sie zwischen

ON: Der Bewegungsmelder ist ohne Reichweiteneinstellung (PIR) aktiv.

OFF: Alle Funktionen sind ausgeschaltet.

PIR: Reichweiteneinstellung

PIR+MIC: Die Reichweiteneinstellung und das Mikrofon sind zusätzlich aktiv. Dieses reagiert auf Geräusche und löst die (F2,5A / 250V Schaltung aus.Sicherung integriert.

TIME: Stellen Sie die Leuchtdauer ein. (10 s \~ 7 min.)

LUX: Stellen Sie die Empfindlichkeit des Sensors ein. (3-2000 Lux)

SENS: Stellen Sie die Reichweite ein.(4-9 m)

MIC: Stellen Sie die Empfindlichkeit des Mikrofons ein. (30-90 dB)

Bewegungsmelder können am Tag und in der Nacht schalten. Zur Verwendung am Tag muss die LUX-Einstellung auf Maximum (Sonne) gedreht werden, damit der Sensor korrekt arbeitet.

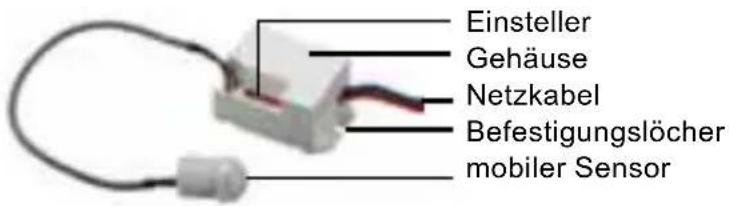

96006

night

ON

Der Bewegungsmelder schaltet nur nachts.

Der Bewegungsmelder schaltet tagsüber und nachts.

sens

Stellt die Empfindlichkeit ein.

time-delay

Stellt die Leuchtdauer nach Einschalten zwischen 5/30s oder 1/3/5/8min. ein.

DE

6 Pflege, Wartung, Lagerung und Transport

GEFAHR! Lebensgefahr durch Stromschlag!

Vermeiden Sie den Kontakt mit Netzspannungen!

Schalten Sie vor Arbeiten am Gerät immer alle Stromkreise spannungsfrei!

ACHTUNG! Kurzschlussgefahr!

Überbrücken Sie keine Kontakte!

Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbuchsen!

• Das Produkt ist wartungsfrei.
- Schalten Sie die Sicherung ab und trennen Sie das Produkt vom Stromnetz.
- Reinigen Sie es nur mit einem trockenen, weichen Tuch. Gehen Sie beim Reinigen vorsichtig vor, um Kratzer zu vermeiden. Bei starken Verschmutzungen kann das Reinigungstuch leicht mit Wasser angefeuchtet werden. Achten Sie dabei auf stromführende Leitungen. Setzen Sie keine Rei nigungsmittel oder Chemikalien ein, da dies das Material angreifen kann. Es darf keine Feuchtigkeit in das Produktinnere gelangen.
- Vermeiden Sie Stellen mit hohen Temperaturen und Feuchtigkeit, bzw. Stellen, die nass werden können, auch bei Wartung, Pflege, Lagerung und Transport.
- Lagern Sie Ihr Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und in trockener und staubgeschützter Umgebung.
- Heben Sie die Originalverpackung für den Transport auf, um Schäden zu vermeiden.

7 Problembehebung

Problem Abhilfe
Das Produkt funktioniert nicht.	Prüfen Sie, ob alle Kabel richtig angeschlossen sind.Prüfen Sie die Funktion der Lampe und schalten Sie nach fertiger Montage die Sicherung wieder ein.Überprüfen Sie die Einstellungen.
Die Empfindlichkeit ist nicht zufriedenstellend.	Entfernen Sie Hindernisse aus dem Erkennungsbereich.Bei Temperaturen >40°C kann es zu Fehlschaltungen kommen.Achten Sie auf die richtige Montagehöhe.Stellen Sie die Empfindlichkeit ein.
Die Leuchtdauer ist nicht zufriedenstellend.	Stellen Sie die Leuchtdauer ein.
andere Fragen • Konsultieren Sie Ihren Händler.

8 Technische Daten

Modell 95171 95172 95173
Eingangsspannung 220-240 V AC / 50 Hz
Umgebungshelligkeit 3-2000 Lux
Leuchtdauer	min. 10+/-3 smax. 7+/-2 min.
Schutzart IP20

max. Leistung 500 W		1200 W (Glühlampe)300 W (Energiespar-lampe)
Mindestlast 40 W 1 W
Erkennungsbereich 4-9 m max. 6 m (<24°C)
Erkennungswinkel 160°	360°
Betriebstemperatur -20 ~ +40°C
rel. Luftfeuchte <93% RH
Energieaufnahme(in Betrieb undStand-by)	0,74W
Reaktionsgeschwin-digkeit	0,6~1,5 m/s
Maße	85 x 85 x 60 mm	125 x 125 x 65 mm	100 x 85 x 80 mm
Gewicht 142 g 212 g 146 g
Sicherung F2,5A/250 V	-	-
Installationshöhe	1 - 1,8 m 2,2	- 4 m

Modell	96005	96007	96006
Eingangsspannung	220-240 V AC / 50 Hz
Umgebungshelligkeit	3-2000 lx		10-2000 lx
Leuchtdauer	min. 10+/-3 smax. 7+/-2 min.		5/30 s,1/3/5/8 min.
Schutzart	IP20		-
max. Leistung	500 W (Glühlampe)100 W (Energie-sparlampe)	1200 W (Glüh-lampe)300 W (Energie-sparlam-pe)	800 W (Glühlam-pe)200 W (Energie-sparlam-pe)
Mindestlast 1 W
Erkennungsbereich max. 9 m max. 6 m (<24°C)
Erkennungswinkel 160° 360°
Betriebstemperatur -20 ~ +40°C
rel. Luftfeuchte <93% RH
Energieaufnahme (in Betrieb und Stand-by)	0,74W
Reaktionsgeschwin-digkeit	0,6~1,5 m/s
Sicherung -
Installationshöhe 1 - 1,8 m 2,2 - 4 m			1,8 - 2,5 m

9 Gewährleistung und Haftung

• Der Hersteller gewährt auf ein neues Produkt 2 Jahre gesetzliche Gewährleistung.
- Da der Hersteller keinen Einfluss auf die Installation des Produktes hat, deckt die Gewährleistung und die Garantie nur das Produkt selbst ab.
- Falls ein Fehler oder Defekt an Ihrem Gerät festgestellt werden sollte, wenden Sie sich bitte an Ihren Fachhändler und zeigen Sie ggf. Ihre Quittung oder Rechnung als Kauf-

nachweis vor. Ihr Händler wird den Fehler entweder vor Ort beheben, oder das Produkt an den Hersteller weiterleiten. Sie erleichtern unseren Technikern ihre Arbeit sehr, wenn Sie eventuelle Fehler ausführlich beschreiben – nur dann haben Sie Gewähr, dass auch selten auftretende Fehler mit Sicherheit gefunden und beseitigt werden!

• Der Hersteller haftet nicht für Personen- oder Sachschäden, die durch unsachgemäße Installation, Bedienung oder Wartung, die nicht in dieser Anleitung beschrieben sind, entstanden sind.
• Ändern und modifizieren Sie das Produkt und dessen Zubehör nicht.
• Ein anderer als in dieser Betriebsanleitung beschriebener Einsatz ist unzulässig und führt zu Gewährleistungsverlust, Garantieverlust und Haftungsausschluss.
• Druckfehler und Änderungen an Gerät, Verpackung oder Anleitung behalten wir uns vor.

10Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE-Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen getrennt der Wiederver wertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nachhaltig schädigen können.

Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art

der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

WEEE Richtlinie: 2012/19/EG

WEEE Nr.: 82898622

11 CE-Konformitätserklärung

Dieses Gerät ist mit der nach der Richtlinie

2004/108/EG und 2006/95/EG vorgeschrie-

benen Kennzeichnung versehen: Mit dem

CE Zeichen erklärt Goobay ^® , eine registrierte Marke der

Wentronic GmbH, dass das Gerät die grundlegenden Anforderungen und Richtlinien der europäischen Bestimmungen erfüllt.

Diese können online auf www.goobay.de angefragt werden. Alle

Handelsmarken und registrierten Marken sind das Eigentum ihrer jeweiligen Inhaber.
