AGB 671/DP - INSTRUCTION FOR USE - Appareil électroménager WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle professionnel pour collectivités
Marque	Whirlpool
Modèle	AGB 671/DP
Alimentation électrique	230 V / 1 phase / 50 Hz
Puissance maximale absorbée	6,75 kW
Poids net	115 kg
Capacité de la cuve	28 litres
Capacité du boiler	9 litres
Consommation d'eau par cycle de rinçage	3,5 litres
Pression d'alimentation en eau	200 – 400 kPa
Température d'alimentation en eau recommandée	50 – 60 °C
Durée des cycles standard (avec eau à 50°C)	Cycle court : environ 60 s / Cycle moyen : environ 120 s
Niveau sonore	67 dB(A)
Degré de protection	IPX4
Type de câble d'alimentation	H05VV-F
Matériau de la cuve	Acier inoxydable
Programmes de lavage	Cycle court (verres, tasses modérément sales) et cycle moyen (couverts et assiettes sales)
Entretien et nettoyage	Nettoyage quotidien des filtres tous les 30-40 cycles ; démontage et nettoyage périodiques des arroseurs ; utiliser des produits neutres non abrasifs
Sécurité	Mise à la terre obligatoire ; arrêt automatique à l'ouverture du capot ; ne pas utiliser comme échelle ou support
Pièces détachées et réparabilité	Pièces d'origine disponibles ; câble d'alimentation remplaçable uniquement par le fabricant ou personnel qualifié
Élimination	Conforme à la directive DEEE 2002/96/CE ; ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

Pourquoi le témoin de mise sous tension ne s'allume-t-il pas ?

Vérifiez que l'interrupteur général mural est enclenché et que l'appareil est correctement branché au réseau électrique. Si le problème persiste, contactez un technicien qualifié.

Le programme de lavage ne démarre pas, que faire ?

Attendez que le remplissage de la cuve et du boiler soit terminé (le témoin du boiler doit s'allumer). Si le problème persiste, vérifiez que l'arrivée d'eau est ouverte.

Les résultats de lavage sont mauvais, quelles sont les causes possibles ?

Causes possibles : trous des arroseurs bouchés, produit de lavage insuffisant ou inadapté, vaisselle mal rangée, température de lavage trop basse (<50°C), cycle trop court. Nettoyez les arroseurs et ajustez les réglages.

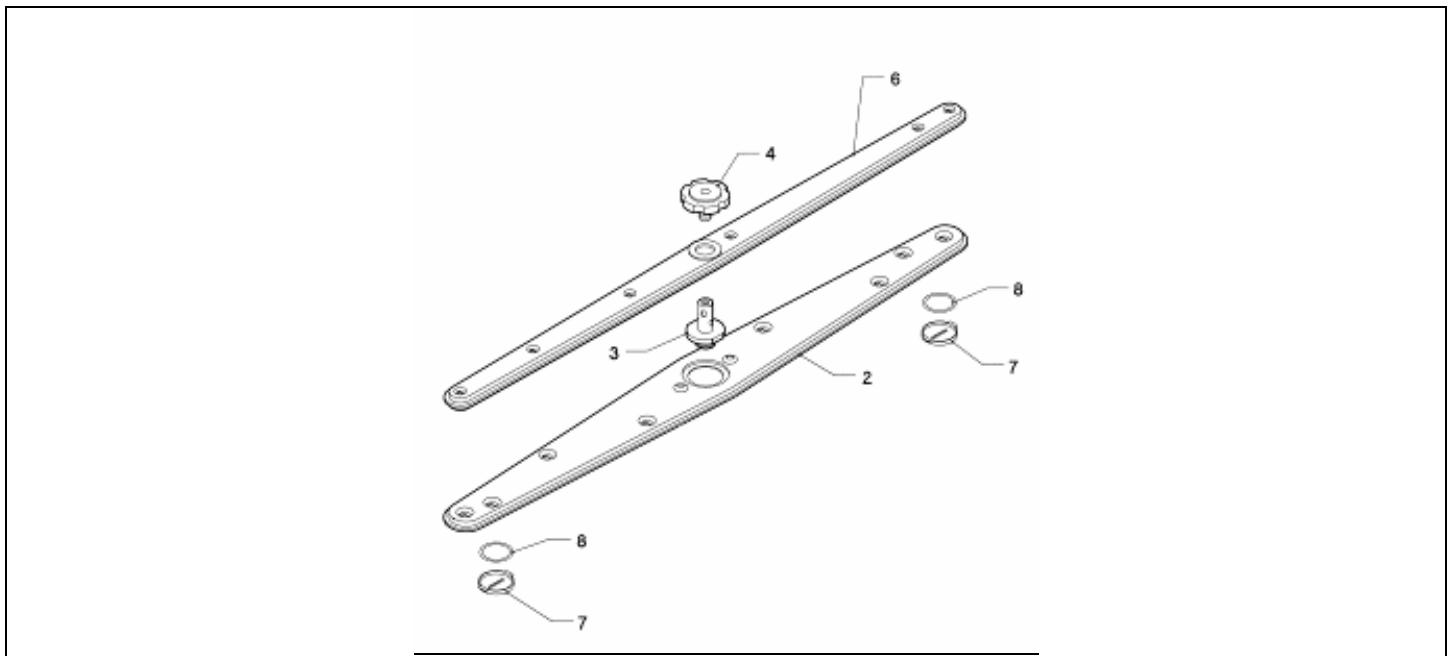

Comment nettoyer les arroseurs ?

Démontez les arroseurs (inférieur et supérieur) en dévissant la vis centrale. Dévissez les bouchons aux extrémités et nettoyez les trous sous un jet d'eau courante. Ne pas utiliser d'outils pointus. Remontez soigneusement.

Que faire en cas de rinçage insuffisant ?

Vérifiez que les gicleurs des arroseurs ne sont pas bouchés et que le boiler n'est pas incrusté de calcaire. Assurez-vous que l'adoucisseur d'eau (si installé) fonctionne correctement.

Pourquoi les verres et couverts sont-ils tachés ?

Utilisez un produit de rinçage adapté à la dureté de l'eau (idéalement 7-12°dF). Si la dureté est supérieure ou si le problème persiste, contactez le service après-vente.

Comment effectuer la vidange totale en fin de journée ?

Arrêtez l'appareil avec le bouton marche/arrêt, ouvrez le capot, enlevez le trop-plein, puis appuyez sur le bouton de la pompe d'évacuation (si équipé) jusqu'à vidange complète. Remettez le trop-plein et refermez le capot.

Quel entretien quotidien recommandez-vous ?

Nettoyez le filtre tous les 30 à 40 cycles. Essuyez les surfaces extérieures avec un chiffon humide et un produit neutre non abrasif. Ne pas utiliser de jets d'eau directs.

L'appareil ne doit pas être utilisé par des enfants. Qui peut l'utiliser ?

L'appareil est destiné à un usage professionnel par du personnel autorisé. Les personnes aux capacités réduites doivent être supervisées. Ne pas laisser la portée des enfants.

Comment gérer une longue période d'inutilisation ?

Vidangez les réservoirs de produit de lavage et de rinçage. Plongez les tuyaux dans de l'eau propre et effectuez quelques cycles. Fermez l'interrupteur général et le robinet d'eau. Replacez les tuyaux dans leurs bacs à la remise en service.

MODE D'EMPLOI AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

1 Avertissements concernant la sécurité et l'utilisation 2 Caractéristiques techniques 3 Installation et mise en place 4 Instructions pour l'installateur 5 Première mise en service pour l'installateur 6 Instructions pour l'utilisateur modèles mécaniques 7 Entretien et nettoyage (utilisateur) 8 Problèmes et anomalies (utilisateur)

Nos vous remercions d'avoir choisi l'un de nos produits. Nous vous conseillons de lire attentivement toutes les instructions contenues dans la présente notice afin de connaître les conditions les plus appropriées pour une utilisation correcte du lave-vaisselle.

Instructions techniques :

Elles sont destinées au personnel qualifié qui doit effectuer l'installation, la mise en service, le contrôle définitif ainsi que les éventuelles interventions d'assistance.

Instructions pour l'utilisateur :

Elles reportent les conseils d'utilisation, la description des commandes et les opérations correctes de nettoyage et d'entretien du lave-vaiselle.

1 Aventissements concernant la securite et l'utilisation

LA PRESENTE NOTICE EST PARTIE INTEGRANTE DU LAVE-VAISSELLÉ; IL FAUT TOUJOURS LA CONSERVER SOIGNEUSEMENT A PROXIMATE DE L'APPAREIL.

LA MISE EN PLACE, LES RACCORDEMENTS, LA MISE EN SERVICE, L'ELIMINATION DES INCONVENIENTS ET LE REMPLACEMENT DU CABLE D'ALIMENTATION DOIVENT ETRE EXECUTES PAR UN PERSONNEL QUALIFIE.

LE LAVE-VAISSELLÉ EST EXCLUSIVEMENT DESTINE A UN USAGE COLLECTIF ET IL DOIT ETRE UTILISE PAR UN PERSONNEL AUTORISE. IL EST PREVU POUR LE LAVAGE DE LA VAISSEILLE (ASSIETTES, TASSES, BOLS, PLATS, COUVERTS) ET SIMILAIRES DANS LE SECTEUR DE LA GASTRONOMIE ET DE LA RESTAURATION COLLECTIVE. IL EST CONFORME AUX NORMES INTERNATIONALES DE SECURITE ELECTRIQUE ET MECANIQUE (CEI-EN-IEC 60335-2-58/61770) ET DE COMPATIBILITE ELECTROMAGNETIQUE (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

LE FABRICANT DECLINE TOUTE RESPONSABILITE RELATIVE AUX DOMMAGES CAUSES AUX PERSONNES OU AUX CHOSES ET DUS AU NON RESPECT DES INSTRUCTIONS CONTENUES DANS LA PRESENTE NOTICE, A UNE UTILISATION IMPROPRE, A L'ALTERNATION NE SERAIT-CE QUE D'UNE SEULE PARTIE DE L'APPAREIL ET A L'UTILISATION DE PIECES DE RECHANGE NON ORIGINALES.

LA CONNXION DE TERRE SELON LES MODALITES PREVUES PAR LES NORMES DE SECURITE DE L'INSTALLATION ELECTRIQUE EST OBLIGATOIRE. SI LE CABLE D'ALIMENTATION EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR LE FABRICANT, SON SERVICE APRES VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIR AFIN D'EVITER UN DANGER

CET APPAREIL EST MARQUE CONFORMMEMENT A LA DIRECTIVE EUROPEENNE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).

EN ASSURANT L'ELIMINATION CORRECTE DE CE PRODUIT, L'UTILISATEUR CONTRIBUE A PREVENIR LES CONSEQUENCES NEGATIVES POTENTIALS POUR L'ENVIRONNEMENT ET LA SANTE.

LE SYMBOLE PRESENT SUR L'APPAREIL OU DANS LA DOCUMENTATION QUI L'ACCOMPAGNE INDIQUE QUE CE PRODUIT NE DOIT PAS ETRE TRAITE COMME UNE ORDURE MENAGERE MAIS QU'IL DOIT ETRE REMIS A UN CENTRE DE COLLECTE APPROPRIE POUR LE RECYCLAGE DES APPAREILS ELECTRIQUES ET ELECTRONIQUES.

ELIMINER L'APPAREIL CONFORMEMENT AUX REGLEMENTATIONS LOCALES CONCERNANT LE TRAITEMENT DES DECHETS. POUR TOUTE AUTRE INFORMATION CONCERNANT LE TRAITEMENT, LA RECURPURATION ET LE RECYCLAGE DE CE PRODUIT, S'ADRESSER AU SERVICE LOCAL COMPETENT DE COLLECTE DES ORDURES MENAGERES OU LE MAGASIN DANS LEQUEL LE PRODUIT A ETE ACHETE.

NE PAS INTRODUIRE DE SOLTANTS TELS QUE L'ALCOOL OU LA TEREBENTHINE QUI POURRAIENT PROVOQUER UNE EXPLOSION. NE PAS INRODUIRE DE VAISSELLÉ SALE DE CENDRE, CIRE OU VERNIS.

NE JAMAIS UTILISER LE LAVE-VAISSELLE OU SES PARTIES COMME ECHELLE, SUPPORT OU SOUTIEN POUR LES PERSONNES, CHOSES OU ANIMaux.

LE FAIT DE S'APPUER OU DE S'ASSEOIR SUR LA PORTE OUVERTE DU LAVE-VAISSELLE POURRAIT ENTRAINER LE BASCULEMENT DE CE DERNIER ET DONC UN GRAVE DANGER POUR LES PERSONNES.

NE JAMAIS LAISSER LA PORTE DU LAVE-VAISSELLE OUVERTE CAR ELLE POURRAIT CAUSER UN RISQUE DE TREBUCHEMENT

NE PAS BOIRE L'EAU RESIDUELLE EVENTUELLEMENT PRESENTE DANS LA VAISSELLE OU DANS LE LAVE-VAISSELLE A LA FIN DU PROGRAMME DE LAVAGE.

L'APPEARIL N'EST PAS PREVU POUR ETRE UTILISE PAR DES MINEURS OU DES PERSONNES AYANT DES CAPACITES PHYSIQUES, SENSORIELLES OU MENTALES REDUITES, MANQUANT D'EXPERIENCE ET DE CONNAISSANCE. L'UTILISATION DE L'APPEARIL EST AUTORISE A CES PERSONNES EXCLUSIVEMENT SOUS LA SURVEILLANCE D'une PERSONNE RESPONSABLE DE LEUR SECURITE

2 Characteristiques techniques

		AGB668/WP ABG668/DP AGB671/WP AGB671/DP	AGB672/WP	AGB667/WP
Tension d'alimentation	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N
Fréquence	Hz	50	50	50
Puisance max. absorbée	kW	6,75	6,75	10,75
Puisance résistance du boiler	kW	6	6	10
Puisance résistance de la cuve	kW	3	3	3
Puisance pompé de lavage	kW	0,75	0,75	0,75
Pression eau d'alimentation	kPa	200-400	200-400	200-400
Température eau d'alimentation	°C	50 – 60	50 – 60	50 – 60
Dureté eau d'alimentation	°dF	7 – 12	7 – 12	7 – 12
Consommation d'eau pour cycle de rinçage	I	3,5	3,5	3,5
Capacité du boiler	I	7	9	12
Capacité de la cuve	I	28	28	28
Durée des cycles standard avec alimentation d'eau à 50°C	s	60/120	60/120	60/120
Niveau sonore	dB(A)	67	67	67
Degré de protection	IPX	4	4	4
Poids net	kg	115	115	117
Type de cable d'alimentation	←HAR←	H05VV-F	H05VV-F	H05VV-F

Installation et mise en PLACE

Transporter le lave-vaiselle sur le lieu d'installation, enlever l'emballage, vérifier l'intégrité de l'appareil et de ses composants. En cas de dommages, ceux-ci doivent être notifiés par écrit au transporteur.

Les éléments d'emballage (sachets en plastique, mousse de polystyrène, clous, etc.) ne doivent pas être laissés à la portée des enfants ni des animaux domestiques car ils représentent des sources potentielles de danger.

Tous les matériaux utilisés pour l'emballage sont compatibles avec l'environnement. Ils peuvent être conservés sans danger ou être éliminés dans un centre spécialisé de collecte des déchets.

Les éléments en plastique sujets à un éventuel recyclage sont regroupés de la façon suivante :

PE polyéthylène : pellicule extérieure emballage, sachet notice d'emploi, sachets de protection.

PP polypropylène: feuillards.

PS mousse de polystyrène : coins de protection, couvercle emballage.

Les éléments en bois et en carton doivent être éliminés conformément aux normes en vigueur.

En cas d'élimination du produit, éviter de le jeter dans la nature ; la démolition doit avoir lieu conformément aux normes en vigueur. Toutes les parties métalliques sont en acier inoxydable et démontables.

Les parties en plastique portent le symbole du matériel correspondant.

Mise en PLACE :

Attention : L'installation interne ainsi que les locaux dans lesquels sont installés les appareils pour les collectivités doivent être conformes aux normes en vigueur.

Le constructeur décline toute responsabilité relative aux dommages directs ou indirects aux personnes ou aux choses dérivant du non-respect desdites normes.

Avant l'installation, vérifier l'absence à proximité de l'appareil ou la protection ajustée d'objets ou de matériels susceptibles d'être endommagés par la vapeur d'eau ou par des éclaboussures de produit de lavage.

Positionner le lave-vaisselle à l'endroit souhaité et enlever la pellicule de protection.

Mettre à niveau le lave-vaisselle (à l'aide d'un niveau) sur les quatre pieds réglés de manière à garantir sa stabilité; toute autre solution doit être approuvée par le constructeur.

Raccordement hydraulique et evacuation:

Les tuyaux hydrauliques et le câble d'alimentation électrique sortent à l'arrière de l'appareil. Raccorder le tuyau d'alimentation d'eau à une prise à orifice filtré 3/4 gaz.

Pour le raccordement au réseau d'eau, utiliser exclusivement des tuyaux neufs; ne pas utiliser de nouveaux tuyaux ou des tuyaux ayant déjà servi.

La pression dynamique d'alimentation devra être comprise entre 2 et 4 bars, si elle est supérieure il faut installer un réducteur de pression.

Il faut absolument installer un robinet général sur la conduite d'alimentation d'eau d'alimentation ; le robinet devra être accessible une fois que l'installation est terminée, ne pas installer le robinet derrière le lave-vaiselle.

La durée des cycles déclarée se réfère à une alimentation à l'eau chaude à 50°C.

En cas d'alimentation à l'eau froide, la durée pourrait augmenter en fonction de la température de l'eau en entrée, le lave-vaiselle prévoyant un rinçage à température et à pression constantes.

Evacuation :

Tout lave-vaisse est muni d'un tuyau pour le raccordement à l'évacuation; celui-ci devra être prévu au sol, avec une bonde siphoïde.

Attention: s'assurer que les tuyaux d'alimentation et d'évacuation ne sont pas pliés, étranglés ou écrasés après l'installation.

4.1 Branchement électrique

Le branchement électrique du lave-vaisselle et des évventuels appareils supplémentaires doit être confié à un personnel autorisé et qualifié, conformément aux normes en vigueur; respecter également les dispositions techniques de branchement.

La puissance totale installée est reportée sur la plaquette des données techniques de l'appareil.

Il est interdit de protéger d'autres appareils en même temps que le lave-vaissette.

Le revendeur devra veiller à l'installation, conformément aux normes en vigueur, d'un interrupteur général sur la ligne d'alimentation électrique et d'un disjoncteur différentiel compatible avec les caractéristiques de l'appareil.

Ces interrupteurs doivent être installés à proximé du lave-vaiselle, être facilement accessibles après l'installation et garantir la déconnexion complète du réseau électrique dans les conditions de la catégorie de surtension III. SI LE CABLE D'ALIMENTATION EST ENDOMMAGE IL DOIT ETRE REMPLACE PAR LE FABRICANT, SON SERVICE APRES VENTE OU DES PERSONNES DE QUALIFICATION SIMILAIR AFIN D'EVITER UN DANGER

Attention !!!

Le lave-vaisselle est hors tension uniquement lorsque l'interrupteur général est fermé.

• Brancher l'appareil au système équipotentiel. La borne de branchement est placée en bas à l'arrière de l'appareil. Le conducteur de protection (PE) est de couleur jaune-verte, le conducteur neutre (N) de couleur bleue et les conducteurs de phase (L1, L2, L3) de couleur noire, grise et marron.

Premiere mise en service

Le système électrique de protection doit être soumis à un test fonctionnel avant toute mise en service.

L'installation doit être exécutée et/ou vérifiée par le revendeur agréé qui veillera à la première mise en service et à fournir les instructions relatives au fonctionnement du lave-vaiselle.

Important :

Le doseur du produit de rinceage est toujours présent, le doseur du produit de lavage n'est lié que sur certains modèles.

Si les deux doseurs sont présents, placer les bacs extérieurs du produit de lavage et du produit de rinçage puis y introduire les tuyaux respectifs situés à l'arrière de l'appareil.

Tuyau rouge : produit de lavage

Tuyau transparent : produit de rinçage

Avant d'introduire les tuyaux dans les bacs, appliquer aux extrémités le poids (nécessaire pour maintenir le tirant d'eau au fond du bac) et le filtrer comme l'illustrre la figure.

Pour le réglage, agir sur les vis de réglage indiquées dans la figure. Il est recommandé de faire exécuter cette opération par le personnel du fournisseur des produits de lavage.

Si le doseur du produit de lavage n'est pas pré-monté, il est possible de l'installer dans un second temps en commandant le KIT correspondant.

Il est également possible de raccorder un doseur extérieur en exécutant le branchement électrique à l'aide d'un câble 2x0,5 mm type H05 RN-F, inséré à travers le passage indiqué dans le schéma CARACTERISTIQUES TECHNIQUES et branché comme l'illustrent le schéma électrique fourni avec le lave-vaisselle.

Le doseur doit être de 230V/50 Hz avec une puissance maximum absorbée de 15 W.

Raccorder le doseur du produit de lavage extérieur au lave-vaisselle à travers le tuyau rouge cité ci-dessus.

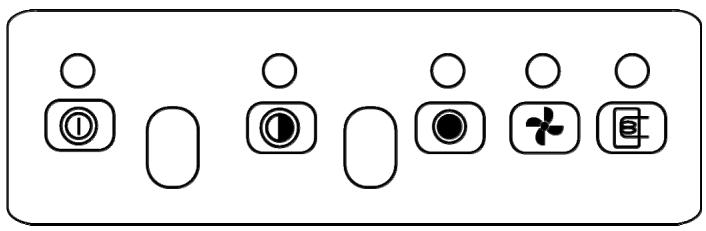

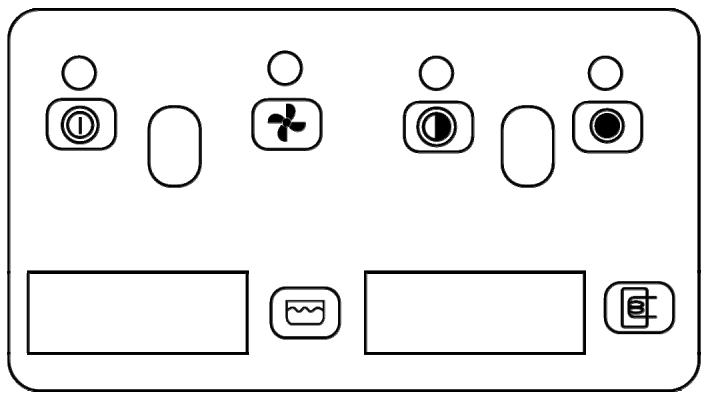

6 Instructions pour l'utilisateur

AGB668 - AGB671 AGB672 - AGB667

①	Interrupteur marche/arrêt	图2	Symbole température cuve
	Témoin cycle de lavage	图3	Symbole température boiler
	Témoin boiler	图4	Sélecteur cycle

6.1 Avant le lavage

Utiliser exclusivement des produits de lavage et de rinçage pour lave-vaisselle industriels.

Ne pas utiliser de produits vaisselle l'année pour le lavage à la main.

Il est conseillé d'utiliser des produits spécialement conçus pour ce lave-vaisselle.

Pendant l'appoint des réservoirs, faire attention de ne pas échanger les produits car ceci pourrait entraîner de mauvais fonctionnements et des dommages au lave-vaisselle.

Ne pas mélanger de produits de lavage différents car ceci endommagerait le dispositif de dosage. Les produits de lavage pour lave-vaisselle industriels peuvent causer de graves irritations. Respecter attentivement les instructions du fabricant du produit de lavage reportées sur l'emballage.

Ouvrir le robinet du réseau d'eau (réseau).	Vérifier :		Enclencher l'interrupteur général (réseau), sur l'afficheur apparait "OFF".
	Le niveau du produit de lavage et de rinçage dans les bacs.	Le positionnement correct des filtres, la rotation des arroseurs, l'absence de corps étrangers dans le lave-vaisselle.
			ON-OFF

6.2 Choix du programme

PROGRAMME	TYPE DE SALETE	DUREE (*)
	verres, tasses, assiettes modérément sales	Courte, 60 secondes environ
	couverts et assiettes sales	Moyenne, 120 secondes environ

La durée des cycles indiquée ci-dessus se réfère à un raccordement triphasé, avec une alimentation à l'eau chaude à 50°C. En cas d'alimentation à l'eau froide, la durée des cycles pourrait augmenter en fonction de la température de l'eau en entrée.

Assiettes

Le panier peut contenir 12 assiettes creuses ou 18 assiettes plates. Éliminer des assiettes tout résidu solide (os, écorces, noyaux, etc.); laisser tremper au préalable dans l'eau froide les assiettes représentant des résidus secs de fromage, œuf..... etc.

Verres

Placer les verres tournés vers le bas.

Couverts

Utiliser le ou les panier(s) prévu(s) à cet effet. Disposer les couverts pêle-mêle de préférence avec le manche tourné vers le bas, en faisant attention de ne pas se blesser avec les dents des fourchettes et les lames des couteaux.

6.4 Première utilisation journalière (cuve et boiler vides) modèles AGB668 - AGB671

Le panneau et les symbolesprésentés dans cette notice pourrait se reférer à des fonctions non générées dans votre apparéil.	Actions et résultats
	Enclencher l'interrupteur mural, ouvrir le capot, introduire le trop-plein, refermer le capot. Appuyer sur le bouton , le tímoin de mise sous tension s'allume : chargement de l'eau dans le boiler et dans la cuve. Une fois que les chargements du boiler et de la cuve sont terminés, le tímoin du boiler s'allume.
Ouvrir le capot et charger le panier.
Sélectionner le programme souhaité : Cycle court ou Cycle moyen
Attendre que le témoin boiler s'éteigne. Pour démarrer le cycle de lavage, fermer le capot.
Cycle en cours, le témoin cycle s'allume. Si le capot est ouvert pendant le cycle, le programme s'arrête et se réinitialise ; pour redémarrer referrer le capot.
Une fois que le programme est terminé, le témoin cycle s'éteint et le témoin boiler s'allume.
Ouvrir le capot et vider le panier.

6.5 Première utilisation journalière (cuve et boiler vides) modèles AGB672 - AGB667

Le panneau et les symboles représentés dans cette notice pourrait se référer à des fonctions non générées dans votre apparéil.	Actions et résultats
	Enclencher l'interrupteur mural, ouvrir le capot, introduire le trop-Plein, referrer le capot. Appuyer sur le bouton ①, le témoin de mise sous tension s'allume : chargement de l'eau dans le Boiler et dans la cuve.
	Ouvrir le capot et charger le panier.
	Sélectionner le programme souhaité : Cycle court ou Cycle moyen
	Attendre que le thermomètre du boiler indique une température de 84°C. Pour démarrer le cycle de lavage, fermer le capot.
Cycle en cours, le témoin cycle s'allume. Si le capot est ouvert pendant le cycle, le programme s'arrête et se réinitialise ; pour redémarrer referrer le capot.
Une fois que le programme est terminé, le témoin cycle s'éteint.
Ouvrir le capot et vider le panier.

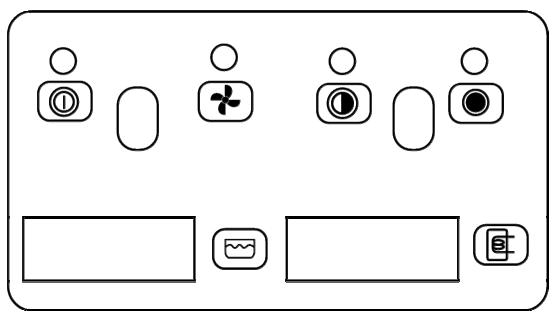

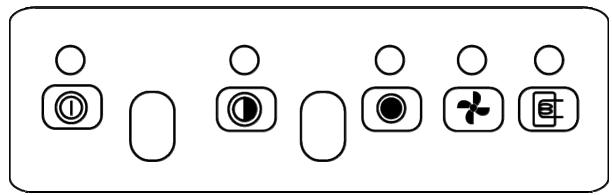

6.6 Évacuation totale en fin de journée

Évacuation totale en fin de journée (modèles avec pompe d'évacuation)

Arrête l'appareil en appuyant sur le bouton de

marche/arrêt ①, ouvrir le capot, enlever le trop-

plein, appuyer sur le bouton pompe d'évacuation jusqu'à ce que la cuve soit complètement vidée.

Pour remettre l'appareil en marche, il faut donc replacer le trop-plein dans la cuve, fermer le capot et appuyer

sur le bouton marche/arrêt ①, ou bien en cas de fin de service, fermer l'interrupteur général mural.

Évacuation totale en fin de journée (modèles sans pompe d'évacuation)

Arrête l'appareil en appuyant sur le bouton de

marche/arrêt ①, ouvrir le capot, enlever le trop-plein, et attendre le vidage complet de la cuve.

Remettre le trop-plein et fermer le capot. Fermer l'interrupteur général mural.

Ne pas arrêter le lave-vaisse lorsque de l'eau est dans la cuve, exécuter toujours l'évacuation au préalable. En fin de service, après avoir effectué l'évacuation finale, arrêter l'appareil en appuyant sur

le bouton marche/arrêt ①, fermer l'interrupteur mural et fermer le robinet de branchement de l'eau. Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

7 Entretien et nettoyage

Même si le lave-vaisse ne nécessite aucun entretien programme particulier, il est conseillé de le faire contrôler deux fois par an par un technicien spécialisé.

N. B: Le fabricant décline toute responsabilité relative à des endommagements intentionnels ou dus à l'incurie, à la négligence, au non-respect des prescriptions, des instructions et des normes ou à des raccordements incorrects.

7.1 Nettoyage quotidien

Le lave-vaisseau répond au degré de protection IPX4, mais il est interdit d'utiliser des jets d'eau directs pour le nettoyage.

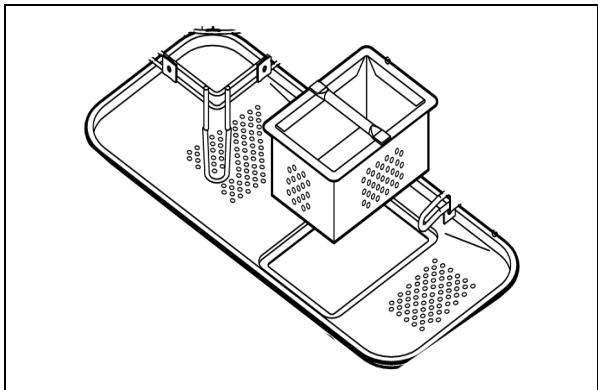

Nettoyage du filtre pendant la journee

En cas d'utilisation particulièrement intense, il est conseillé d'effectuer le nettoyage du filtre tous les 30-40 cycles pour maintenir le bon fonctionnement de l'appareil. Pour cette opération, exécuter l'évacuation partielle de la cuve.

Enlever les filtres (il suffit de les soulever de leur logement comme l'illustre la figure), en évitant de faire tomber des résidus grossiers dans le puits sous les filtres, nettoyer ces derniers des résidus et les rincer abondamment. Les replacer correctement. Pour cette opération ne pas utiliser d'objets pointus ou coupants.

Nettoyer les éventuelles incrustations de calcaire pour éviter toute accumulation;

• Nettoyer soigneusement et fréquemment les surfaces à l'aide d'un chiffon humide. Utiliser des produits de nettoyage neutres, non abrasifs, dépourvus de substances à base de chlore, corrosives ou endommageant l'acier inox.

Ne pas utiliser non plus les produits reportés ci-dessus pour nettoyer le sol sous le lave-vaisselle ou à proximité de celui-ci pour éviter que des vapeurs ou des gouttes ne puissent endommager les surfaces en acier.

7.2 Contrôles périodiques

Démonter les arroseurs (inférieur et supérieur 2-4) en dévissant la vis centrale (4); dévisser les bouchons aux deux extrémités des arroseurs de lavage (7).

Nettoyer les trous et les gicleurs sous un jet d'eau courante propre, pour cette opération ne pas utiliser d'outils susceptibles de causer des dommages. Remonter soigneusement les arroseurs.

Nettoyer l'extérieur de l'appareil à l'aide d'un chiffon humide et de savon neutre, puis rincer soigneusement et sécher.

7.3 Non utilisation prolongée

S'il est prévu de ne pas utiliser le lave-vaisselle pendant une période de temps jusqu'à longue, il faut effectuer la vidange du dispositif de distribution du produit de lavage et du produit de rincege pour éviter toute cristallisation et tout dommage aux pompes : enlever les tuyaux de tirant des bacs des produits de lavage et de rincege puis les plonger dans un récipient contenant de l'eau propre, exécuter quelques cycles de lavage, effectuer l'évacuation complète.

Enfin, fermer l'interrupteur général, fermer le robinet d'alimentation d'eau. Les tuyaux de tirage des produits de lavage et de rincege devront être réinsérés dans les bacs au moment de la mise en service, en prenant soin de ne pas les inverser (tuyau rouge = produit de lavage; tuyau transparent = produit de rincege).

Ne pas laisser l'appareil sous tension inactif et inutilisé pendant des périodes de temps plus ou moins longues.

8 Problemes et anomalies (utilisateur)

PROBLEME	CAUSE POSSIBLE	SOLUTION POSSIBLE
LE TEMOIN DE LIGNE NE S'ALLUME PAS	Absence de tension de réseau	Vérifier le branchement au réseau électrique.
LE PROGRAMME DE LAVAGE NE DEMARRE PAS	Le replissage du lave-vaisselle n'est pas encore terminé.	Attendre que le tímoin du boiler s'allume.
MAUVAIS RÉSULTATS DE LAVAGE	Trous de lavage des arroseurs bouchés ou incrustés	Démonter et nettoyer les arroseurs (10.2 Contrôles périodiques)
	Produit de lavage ou produit de rince usage insuffisant ou non approprié	Vérifier le type et la quantité du produit de lavage.
	Assiettes/verres mal rangés	Disposer les assiettes/verres de manière ajustate.
	Basse température de lavage	Vérifier la température affichée, si elle est inférieure à 50° contacter le service après-vente.
	Cycle sélectionné inadéquat	Augmenter la durée du cycle de lavage, notamment si la vaisselle est très sale ou sèche.
RINÇAGE INSUFFISANT	Gicleurs des arroseurs bouchés Boiler incrusté de calcaire	Vérifier la propreté des gicleurs et si l'adoucisseur évientuellesment monté fonctionne correctement.
VERRES ET COUVERTS TACHES	Produit de rince usage inadéquat et mal distribué.Dureté de l'eau supérieure à 12°dF ou beaucoup de sels dissous	Vérifier si le bac du produit de rince usage correspond au type d'eau du réseau. Si le problème persiste, contacter le service après-vente.
PRESENCE D'EAU DANS LA CUVE APRES L'ÉVACUATION	Tuyau d'évacuation mal positionné ou partiellement bouché	Vérifier si le tuyau et l'évacuation du lave-vaisselle ne sont pas obstrués et si le tuyau d'évacuation n'est pas positionné trop haut ; voir schéma de raccordement.
