| Tipo di prodotto | Lavastoviglie professionale per collettività |
| Marca | Whirlpool |
| Modello | AGB 671/DP |
| Alimentazione elettrica | 230 V / 1 fase / 50 Hz |
| Potenza massima assorbita | 6,75 kW |
| Peso netto | 115 kg |
| Capacità della vasca | 28 litri |
| Capacità del boiler | 9 litri |
| Consumo d'acqua per ciclo di risciacquo | 3,5 litri |
| Pressione di alimentazione acqua | 200 – 400 kPa |
| Temperatura di alimentazione acqua consigliata | 50 – 60 °C |
| Durata dei cicli standard (con acqua a 50°C) | Ciclo breve: circa 60 s / Ciclo medio: circa 120 s |
| Livello sonoro | 67 dB(A) |
| Grado di protezione | IPX4 |
| Tipo di cavo di alimentazione | H05VV-F |
| Materiale della vasca | Acciaio inossidabile |
| Programmi di lavaggio | Ciclo breve (bicchieri, tazze moderatamente sporche) e ciclo medio (posate e piatti sporchi) |
| Manutenzione e pulizia | Pulizia quotidiana dei filtri ogni 30-40 cicli; smontaggio e pulizia periodica dei bracci lavanti; usare prodotti neutri non abrasivi |
| Sicurezza | Messa a terra obbligatoria; arresto automatico all'apertura della cappa; non utilizzare come scala o supporto |
| Ricambi e riparabilità | Ricambi originali disponibili; cavo di alimentazione sostituibile solo dal fabbricante o da personale qualificato |
| Smaltimento | Conforme alla direttiva RAEE 2002/96/CE; non smaltire con i rifiuti domestici |
Domande frequenti - AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL
Domande degli utenti su AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Elettrodomestico in formato PDF gratuitamente! Trova il tuo manuale AGB 671/DP - INSTRUCTION FOR USE - WHIRLPOOL e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AGB 671/DP - INSTRUCTION FOR USE del marchio WHIRLPOOL.
MANUALE UTENTE AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL
1 Avverenze per la sicurezza e l'uso
2 Caratteristiche tecniche
3 Installazione e posizionamento
4 istruzioni per l'installatore
5 Prima messa in funzione per l'installatore
6 Istruzioni per l'utente
7 Manutenzione e pulizia (utente)
8 Problemi ed anomalie (utente)
Vi ringraziamo per la scelta del prodotto.
Consigliamo di leggere attendamente tutte le istruzioni contene nel manuale per conoscere le condizioni più idonee per un corretto utilizzato della lavastoviglie.
ISTRUZIONI TECNICHE:
Sono destinate al personale qualificato che deve eseguire l'installazione, la messa in servizio, il collaudo, ed eventuali interventi di assistenza.
ISTRUZIONI PER L'UTENTE:
Indicano i consigli d'uso, la descrizione dei comandi e le corrette operazioni di pulizia e manutenzione della lavastoviglie.
1 AVVERTENZE PER LA SICUREZZA E L'USO
QUESTO MANUALE COSTITUISCE PARTE INTEGRANTE DELLA LAVASTOVIGLIE; OCCORRE CONSERVARLO SEMPRE INTEGRO UNITAMENTE ALL'APPARECCHIO.
IL POSIZIONAMENTO, GLI ALLACCIAMENTI, LA MESSA IN FUNZIONE E L'ELIMINAzione DI INCONVENIENTI, E LA SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE DEVONO ESSERE ESEGUITI DA PERSONALE QUALIFICATO.
LA LAVASTOVIGLIE E' DESTINATA ESCLUSIVAMENTE AD USO PROFESSIONALE E DEVE ESSERE UTILIZZATA DA PERSONALE ABILITATO. E' PREDIPOSTA PER IL LAVAGGIO DI STOVIGLIE (PIATTI, TAZZE, CIOTOLE, TEGLIE, POSATE) E SIMILI NEI SETTORI GASTRONOMICI E NEL RAMO DELLA RISTORAZIONE COLLETTIVA, ED E' CONFORME ALLE NORME INTERNAZIONALI DI SICUREZZA ELETTRICA E MECCANICA (CEI-EN-IEC 60335-2-58/61770) E DI COMPATIBILITA' ELETTRAMAGNETICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).
IL COSTRUTTORE DECLINA OGNI RESPONSABILITA' PER DANNI A PERSONE O COSE CAUSATI DALL'INOSSERVANZA DELLE ISTRUZIONI PRESENTI NEL MANUALE, DALL'USO NON CORRETTO, DALLA MANOMISSIONE ANCHE DI UNA SINGOLA PARTE DELL'APPARECCHIO E DALL'UTILIZZO DI RICAMBI NON ORIGINALI.
E' OBBLIGATORIO IL COLLEGAMENTO DI TERRA SECONDO LE MODALITA' PREVISTE DALLE NORME DI SICUREZZA DELL'IMPIANTO ELETTRICO.
QUESTO APPARECCHIO E' CONTRASSEGNATO IN CONFORMITA' ALLA DIRRTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE).
ASSICURANDOSI CHE QUESTO PRODOTTO SIA SMALTITO IN MODO CORRETTO L'UTENTE CONTRIBUISCE A PREVENIRE LE POTENZIALI CONSEGUENZE NEGATIVE PER L'AMBIENTE E LA SALUTE.
IL SIMBOLO SUL PRODOTTO O SULLA DOCUMENTAZIONE DI ACCOMPAGNAMENTO INDICA CHE QUESTO PRODOTTO NON DEVE ESSERE TRATTATO COME RIFIUTO DOMESTICO MA DEVE ESSERE CONSEGNATO PRESSO L'IDONEO PUNTO DI RACCOLTA PER IL RICICLAGGIO DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE.
DISMETTERE L'APPARECCHIO SEGUENDO LE NORMATIVE LOCALI PER LO SMALTIMENTO DEI RIFIUTI.
PER ULTERIORI INFORMAZIONI SUL TRATTAMENTO, RECURPO E RICICLAGGIO DI QUESTO PRODOTTO, CONTATTARE IL COMPETENTE UFFICIO LOCALE, IL SERVIZIO DI RACCOLTA DEI RIFIUTI DOMESTICIO O IL NGOZIO PRESSO IL QUALE IL PRODOTTO E' STATO ACQUISTATO.
NON INTRODURRE SOLVENTI COME ALCOL O TREMENTINA CHE POTREBBERO PROVOCARE UN'ESPLOSIONE. NON INTRODURRE STOVIGLIE SPORCHE DI CENERE, CERA, VERNICI.
NON UTILIZZARE MAI LA LAVASTOVIGLIE O SUE PARTI COME SCALA, SUPPORTO O SOSTEGNO PER PERSONE, COSE O ANIMALI.
APPOGGIARSIO SEDERSI SULLA PORTA APERTA DELLA LAVASTOVIGLIE POTREBBE CAUSARNE IL RIBALTAMENTO, CON CONSEGUENTE PERICOLO PER LE PERSONE.
NON LASCIARE LA PORTA DELLA LAVASTOVIGLIE APERTA IN QUANTO VI SI POTREBBE INCIAMPARE.
NON BERE L'ACQUA RESIDUA EVENTUALMENTE PRESENTE NELLE STOVIGLIE O NELL A LAVASTOVIGLIE AL TERMINE DEL PROGRAMMA DI LAVAGGIO.
L'APPEARCCHIO NON E' ADATTO PER L'uso DA PARTE DI MINORI E PERSONE CON RIDOTTE CAPACITA' FISICHE, SENSORIALI O MENTALI, MANCANTI DI ESPERIENCE E CONOSCENZA. L'UTILIZZO DELL'APPEARCCHIO E' CONSENTITO A QUESTE PERSONE SOLO SOTTO LA SUPERVISIONE DI UNA PERSONA RESPONSABILE DELLA LORO SICUREZZA.
2 CARATTERISTICHE TECNICHE
| AGB668/WP ABG668/DP AGB671/WP AGB671/DP | AGB672/WP | AGB667/WP | ||
| Tensione di alimentazione | V | 400V/3+N 230V/1 | 400V/3+N 230V/1 | 400V/3+N |
| Frequenza | Hz | 50 | 50 | 50 |
| Potenza max. assorbita | kW | 6,75 | 6,75 | 10,75 |
| Potenza resistenza boiler | kW | 6 | 6 | 10 |
| Potenza resistenza vasca | kW | 3 | 3 | 3 |
| Potenza pompa lavaggio | kW | 0,75 | 0,75 | 0,75 |
| Pressione acqua alimentazione | kPa | 200-400 | 200-400 | 200-400 |
| Temperatura acqua alimentazione | °C | 50 - 60 | 50 - 60 | 50 - 60 |
| Durezza acqua alimentazione | °dF | 7 - 12 | 7 - 12 | 7 - 12 |
| Consumo acqua per ciclo di risciacquo | I | 3,5 | 3,5 | 3,5 |
| Capacità boiler | I | 7 | 9 | 12 |
| Capacità vasca | I | 28 | 28 | 28 |
| Durata cici standard con alimentazione acqua a 50°C | s | 60/120 | 60/120 | 60/120 |
| Livello rumorosità | dB(A) | 67 | 67 | 67 |
| Grado protezione | IPX | 4 | 4 | 4 |
| Peso netto | kg | 115 | 115 | 117 |
| Tipo di cavo di alimentazione | «HAR» | H05VV-F | H05VV-F | H05VV-F |
3 INSTALLAZIONE E POSIZIONAMENTO
INSTALLAZIONE E POSIZIONAMENTO
Portare la lavastoviglie sul luogo di installatione, rimuovere l'imballo, verificare l'integrità dell'apparecchio e dei componenti, in caso di danni quosti devono essere notificati per iscritto al trasportatore.
Gli elementi di imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciata alla portata di bambini ed animali domestici, in quanto potenziali fonti di pericolo.
Tutti i materiali utilizzati per l'imballo sono compatibili con l'ambiente. Essi possono essere conservati nella pericolo, o essere smaltiti presso un apposto centro di smaltimento rifiuti.
I componenti in materiale plastico soggetti ad eventuale smaltimento con riciclaggio sono contrassegnati nei seguenti modi:
PE polietilene: pellicola esterna imballo, sacchetto istruzioni, sacchetti di protezione.
PP polipropilene: regnette.
PS polistirolo espanso: angolari di protezione, coperchio imballo.
I componenti in legno e cartone possono essere smaltiti rispetto le norme vigenti.
Alla dismissione del prodotto evitare di disperserlo nell'ambiente; lo smantellamento deve avvenire nel rispetto delle norme vigenti. Tutte le parti metalliche sono in acciaio inossidabile e smontabili.
Le parti in plastica sono contrassegnate con il symbolo del relativo materiale.
POSIZIONAMENTO:
Attenzione: l'impiano interno ed i locali in cui vengono installare apparecchiature per comunità, devono rispondere alle normative vigenti.
Il costruttore declina agli responsabilità per anni diretti o indiretti a persono o cose derivanti dal mancato rispetto di dette normative.
Prima dell'installazione verificare che nelle adiacenze non vi siano o siano adeguatamente protetti, oggetti e materiali che potrebbero essere danneggiati dal vapore acqueo o da schizzi di soluzione di lavaggio.
Posizonare la lavastoviglie nel punto desiderato e togliere la pellicola protettiva.
Livellare la lavastoviglie (aiutandosi con una livella) sui quattro piedini regolati in modo da garantirne la stabilità; agli altre soluzione deve essere approvata dal costruttore.
4 ISTRUZIONI PER L'INSTALLATORE
ALLACCIAMENTO IDRAULICO E SCARICO:
I tubi idraulici ed il cavo di alimentazione elettrica fuoriescono alla zona posteriore. Allacciare il tubo di alimentazione idrica ad una presa con bocca filettata 3 / 4 gas.
Per il collegamento alla rete idrica utilizzato solamente tubi nuovi; tubi vecchi o usati non devono
essereutilizzati.
La pressione dinamica di alimentazione dovrè essere compresa tra 2 e 4 bar, se superiore è necessario installare un riduttore di pressione.
E' indispensableabile installare un rubinetto generale sulla tubazione di arrivato acqua di alimentazione; il rubinetto dovrà essere accessibile ad installatione terminata, non installare il rubinetto dietro la lavastoviglie.
La durata cicli dichiarata è riferita ad alimentazione con acqua calda 50^ .
In caso di alimentazione ad acqua fredda la durata potrebbe augmentare in relazione alla temperatura dell'acqua in ingresso, essendo la lavastoviglie dotata di risciacquo a temperatura e pressione costanti.
SCARICO:
Ogni lavastoviglie è già dotata di tubo per il collegamento allo scarico; quello sareà da prevedersi a pavimento, con piletta a sifoide.
Attenzione: accertarsi che i tubi di alimentazione e scarico non siano piegati, strozzati o schiacciati\ dopo l'installazione.
4.1 Allacciamento elettrico
Il collegamento elettrico della lavastoviglie ed eventuali apparetti supplementari va affidavit a personale autorizzato e qualificato, nel rispetto delle norme vigenti; osservare inoltre le dispositions tecniche di allacciamento.
La potenza totale installata è riportata sulla targhetto dati tecnici dell'apparecchio.
Insieme alla lavastoviglie non devono essere protetti altri apparecchi.
L'esercente dovrà provvedere all'installazione, secondo le norme vigenti, di un interruptore generale sulla linea di alimentazione elettrica e di un interruptore differenziale compatible con le caratteristiche della macchina.
Tali erruttori devono essere installati vicino alla lavastoviglie, essere facilmente accessibili durante l'installazione e garantire la disconnessione completa della rete elettrica nelle condizioni della categoria di sovratensione III.
Attenzione!!!
La lavastoviglie è priva di tensione solamente quando l'interruttore generale è disinserito.
Collegare l'apparecchio alsystema equipotenziale utenza. Il morsetto per il collegamento èosto nella zona posteriore inferiore della macchina. Il conduttore di protezione (PE) è di colore giallo-verde, il conduttore neutro (N) di colore blu e i conduttori di fase (L1, L2, L3) di colore nero, grigio e marrone.
5 PRIMA MESSA IN FUNZIONE ( Installatore )
PRIMA MESSA IN FUNZIONE
Ilsysteme elettrico di protezione devese essere sottoposto ad un test funzionale prima della messa in esercizio. L'installazione devese essere eseguita e/o verificata dal rivenditore autorizzato che si occupere della prima messa in funzione e delle istruzioni relative al funzionamento della
lavastoviglie.
PREPARAZIONE ALL'USO
Important:
Il dosatore brillante è sempre presente, il dosatore detersivo solamente su alcuni modelli.
Se entrambi i dosatori sono presenti posizionare i contentitori esterni di detergente e brillantante ed inserirvi i rispetti tubi di pescaggio posti sul retro della macchina.
Tubo rosso: detergente
tubo trasparente: brillantante

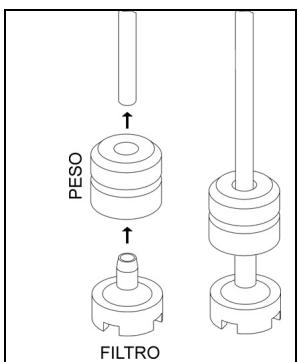

Prima di introdurre i tubi nei contentitori applicare alle estremità il peso (necessario a mantenere il pescaggio sul fondo del contentatore) ed ilhetto come indicato in figura.
Per la regolazione agire sulle viti di regolazione indicate in figura, si raccomanda di fare eseguire la regolazione dal personale delle società fornitrici di prodotti di detergenti. Se il dosatore detergente non è premontato, è possible installarlo successivement ordinando il KIT relativo.
In alternatively è possibile collegare un dosatore esterno eseguendone il collegamento elettrico con un cavo 2 × 0,5 mm tipo H05 RN-F, inseritoattraverso il passaggio indicato nelle schema CARATTERISTICHE TECNICHE e collegato come da schema elettrico in dotazione alla lavastoviglie.
Il dosatore deve essere 230V / 50Hz con potenza massima assorbita di 15 W.
Collegare al dosatore detergente esterno alla lavastoviglie attraverso il tubo rosso sopraccitato.
6 ISTRUZIONI PER L'UTENTE

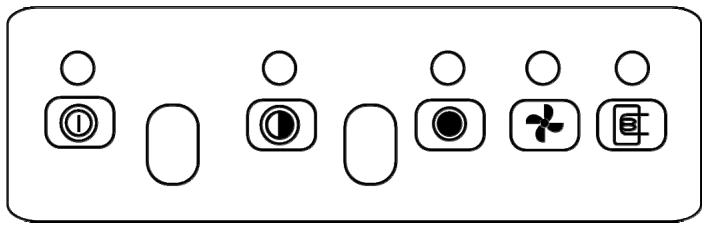

AGB668 - AGB671

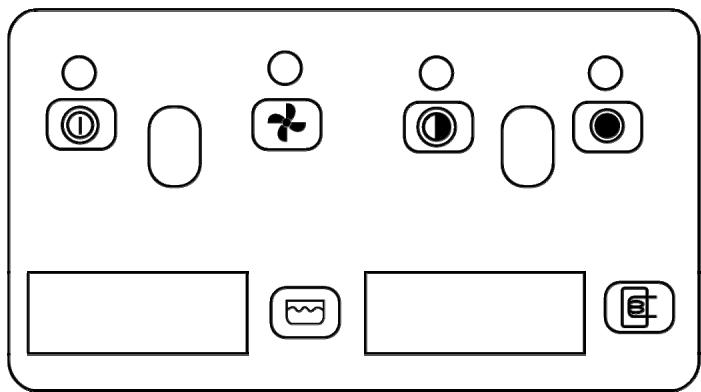

AGB672 - AGB667
| ① | Interruttore on/off | Simbolo temperatura vasca | |
| Lampada spia ciclo lavaggio | Simbolo temperatura boiler | ||
| Lampada spia boiler | Selettore ciclo |
6.1 Prima del lavaggio
Usare solamente detergenti e brillantanti per lavastoviglie industriali.
Non utilizzato detergenti previsti per il lavaggio a mano.
Consiglio l'utilizzo di prodotti appositamente studiati per但这a lavastoviglie.
Durante il rabbocco dei serbati fare attenzione a non scambiare i prodotti, quello potrebbe provocare malfunzionamenti e danni alla lavastoviglia.
Non mescolare detergenti diversi, si danneggerebbe il dispositivo dosatore. I detergenti per lavastoviglie industriali possono provocare gravi irritazioni. Rispetto attendamente le istruzioni del produttore di detersivo riportate sulla confezione.
| Apire il rubinetto di rete dell'acqua (utenza). | Verificare: | Inserire l'interruttore generale (utenza), sul display compare “OFF”. | |
| Il livello di detergente e brillantante nei contentitori. | Il corretto posizionamento dei filtri, la rotazione degli irroratori, l'assenza di corpi estranei nella lavastoviglie. | ||
| ON-OFF | |||
6.2 Scelta del programma
| PROGRAMMA | TIPOLOGIA DI SPORCO | DURATA (*) |
| Bicchieri, tazzine, Piatti poco sporchi | Breve circa 60 secondi | |
| Posate e piatti sporchi | Media circa 120 secondi |
(*) La durata cicli sopraindicata si riferisce ad allacciamento trifase, con alimentazione ad acqua calda a 50^ . In caso di alimentazione ad acqua fredda la durata cicli potrebbe augmentare in relazione alla temperatura dell'acqua in ingresso.
6.3 Carico delle stoviglie
Piatti
Il cesto può contentere 12 piatti fondi o 18 piatti piani. Asportare dai piatti i residui solidi (ossa, bucce, noccioli, ecc.); lasciarepreventivamente in ammonlo in acqua fredda piatti con residui secchi di formaggio, uovo.....ecc.
Bicchieri
Posizione i bicchieri rivolti verso il basso.
Posate
Utilizzare l'apposto/i cestino. Dispore le posate alla rinfusa preferibilmente con il manico rivolto versus il basso, facendo attenzione a non ferirsi con i rebbi delle forchette e le lame dei coltelli.
6.4 Primo utilizzo giornaliero (vasca e boiler vuoti) modelli AGB668 - AGB671
| Il pannello visualizzato nel manuale e la grafica potrebbero migliorare funzioni non presenti nella vostra macchina. | Azioni e casa accade |
| Azionare l'interruttore a muro, alzare la capot insereire il troppo pieno, abbassare la capot. Premere il pulsante ①, si accend e la lampada spia di linea, caricamento acqua in boiler ed in vasca. A caricamento boiler e vasca ultimati si accende la lampada spia boiler ②. | |
| Alzare la capot e caricare il cestello. | |
| Selezionare il programma desiderato: Ciclo breve oppure Ciclo medio | |
| Attendere che la lampada spia boiler si spenga. Per avviare il ciclo di lavaggio abbassare la capot. | |
| Ciclo in corso, la lampada spia ciclo si accende. Se si alza la capot durante il ciclo il programma si arrresta e si azzera; per riavviare chiudere nuovamente la capot. | |
| A programma terminato la lampada spia ciclo si spegne e si accenderà la lampada spia boiler. | |
| Alzare la capot e scaricare il cestello. |
6.5 Primo utilizzato giornaliero (vasca e boiler vuoti) modelli AGB672 - AGB667
| Il pannello visualizzato nel manuale e la grafica potrebbero migliorare funzioni non presenti nella vostra macchina. | Azioni e casa accade |
| Azionare l'interruttore a muro, alzare la capot insereire il troppo pieno, abbassare la capot. Premere il pulsante®, si accende la lampada spia di linea, caricamento acqua in boiler ed in vasca. | |
| Alzare la capot e caricare il cestello. | |
| Selezionare il programma desiderato: Ciclo breve oppure Ciclo medio | |
| Attendere che il termometro del boiler indichi la temperature di 84°C. Per avviare il ciclo di lavaggio abbassare la capot. | |
| Ciclo in corso, la lampada spia ciclo si accende. Se si alza la capot durante il ciclo il programma si arresta e si azzera; per riavviare chiudere nuovamente la capot. | A programma terminato la lampada spia ciclo si spegne. |
| Alzare la capot e scaricare il cestello. |
6.6 Scarico totale a fine giornata

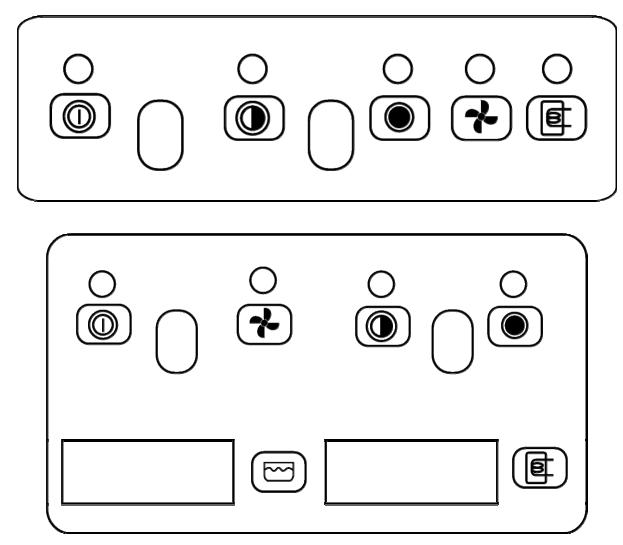

Scarico totale a fine giornata (modelli con pompa scarico)
Spagnere la macchina premendo il tasto on/off, sollevare la capot togliere il troppo pieno, tenere
premuto il pulsante pompa scarico sino al completo svuotamento della vasca.
Per renderere nuovamente operativa la macchina è quindi necessario rimettere il troppo pieno in vasca
abbassare la capot e premere il tasto on/off oppure nel caso di fine servizio, disinserire l'interruttore generale a muro.
Scarico totale a fine giornata (modellienza pompa scarico)
Spagnere la macchina premendo il tasting on/off (⑦), après la capot togliere il troppo pieno, ed attendere il completo svuotamento della vasca. Rimettere il troppo pieno e abbassare la capot. Disinserire l'interruttore generale a muro.
Non spegnere la lavastoviglie con acqua in vasca, eseguire sempre lo scarico. A fine servizio, dopo
aver effettuato lo scarico finale spegnere la macchina premendo l'interruttore on/off () , disinserire l'interruttore a muro e chiudere il rubinetto d'intercettazione acqua. Non lasciare l'apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.
7 MANUTENZIONE E PULIZIA
Nonostante non sua richiesta una particolare manutenzione programmata consiglio di fare controllare la lavastoviglie da un technique specializzato due volte l'anno.
N.B: danneggiamenti intenzionali o derivanti da incuria, negligenza, dal mancato rispetto delle prescrizioni, istruzioni e norme o da collegamenti errati, non sono da ritenersi responsabilità del costruttore.
7.1 Pulizia quotidiana
La lavastoviglie risponde al grado di protezione IPX4, ma è vietato utilizzato getti d'accua diretti per la pulizia
PULIZIA DEL FILTRO DURANTE LA GIORNATA
E' consigliato, in caso di utilizzo particolarmente gravoso, effettuare agli 30-40 cici la pulizia del filtro, mantenendo la macchina in condizioni operative; per fare quello eseguire lo "scarico parziale vasca".

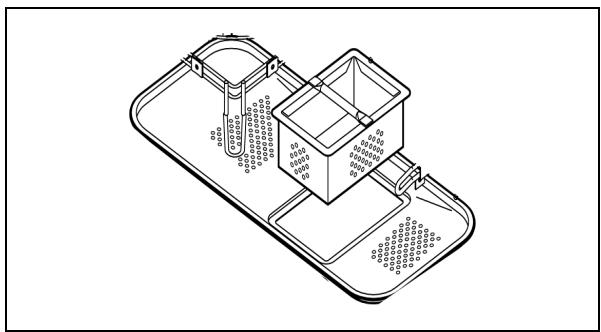

Rimuovere i filtri (è sufficiente solleverli alla loro sede come indicato in figura), facendo attenzione che residui grossolani non cadano nel pozzetto sotto i filtri, pulirli dai residui e risciacquarli abbondamente, reinserendoli poi correttamente; non intervenire con oggetti appuntiti o taglienti.
Pulire eventuali incrostazioni di calcare per evitare accumuli;
- Pulire accuratamente e frequentemente le superfici con uno straccio umido; utilizes detergenti neutri, non abrasivi, non contenti sostanze a base di cloro, prodotti che corrodono e danneggiano l'acciaio inox.
Non utilizzare i prodotti sopra elencati nemmeno per pulire il pavimento在整个 lavastoviglie o nelle vicinanze per evitare che vapori o ricerca possano produrre danni alle superfici in acciaio.
7.2 Controll periodicity

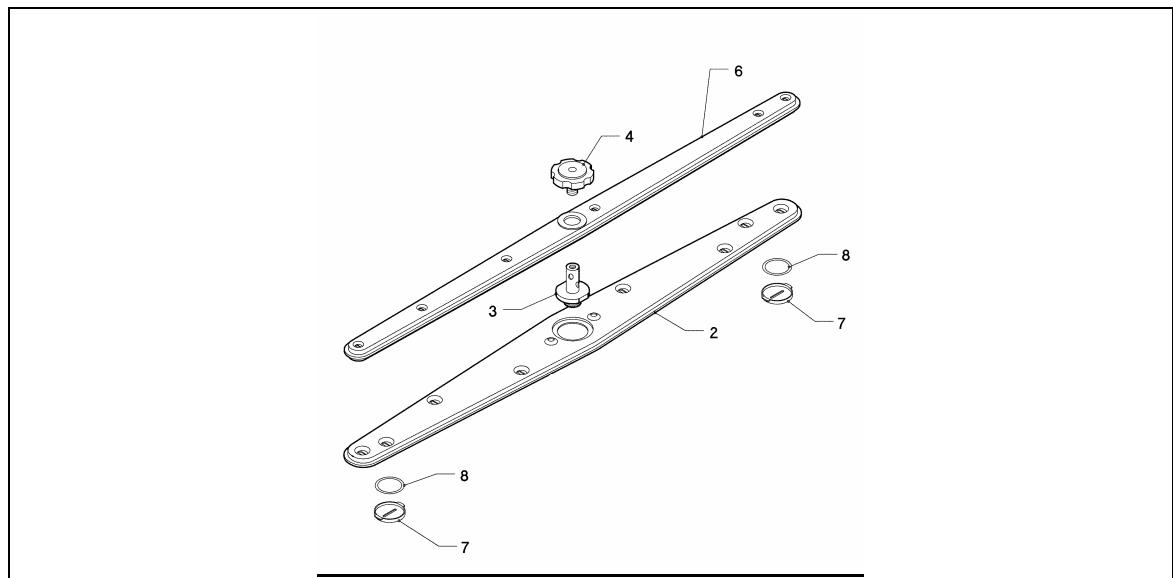

Smontare gli irroratori (inferiore e superiore 2-4), svitando la vite centrale (4); svitare i tappi alle due estremità degli irroratori di lavaggio (7).
Pulire i fori e gli ugelli sotto un getto d'acqua corrente pulita, non intervenire con attrezzi che potrebbero provocare danni. Rimontare gli irroratori con cura.
Pulire esternamente la macchina con un panno umido e sapone neutro risciacquando ed asciugando attentamente.
7.3 Sosta prolungata
Se si preve de non utilizzare la lavastoviglie per un periodo di tempo piuttosto lungo, è necessario esquire lo svuotamento del dispositivo erogazione di detergente e brillantante per evitare cristallizzazioni e danni alle pompè: Togliere i tubi di pescaggio dai contentitori del detergente e brillantante ed immergerli in un contentatore contente di acqua pulita, esquire alcuni cicli di lavaggio, esquire scarico completo.
Infine disinserire l'interruttore generale, chiudere il rubinetto d'entrata acqua, I tubi di pescaggio detergente e brillante andranno nuovamente inserti nei contentitori al momento della messa in funzione, facendo attenzione a non invertirli (tubo rosso = detergente; tubo trasparente = brillantante).
Non lasciare I' apparecchio inattivo acceso ed inutilizzato per periodi di tempo più o meno lunghi.
8 PROBLEMI ED ANOMALIE (UTENTE)
| PROBLEMIA | POSSIBLE CAUSA | POSSIBLE RIMEDIO |
| NON SI ACCENDE LA SPIA DI LINEA | Manca tensione di rete | Verificare connessione alla rete elettrica. |
| IL PROGRAMMA DI LAVAGGIO NON SI AVVIA | Il riempimento della lavastoviglia non è ancora terminato. | Attenderere che la lampada spia boiler si accenda. |
| RISULTATI DI LAVAGGIO SCADENTI | Fori di lavaggio degli irroratori intasati o incrostati | Smontare e pulire irroratori (10.2 Controlli periodici) |
| Detergente o brillante insufficiente o non adeguato | Verificare tipo e quantità di detergente. | |
| Piatti /bicchieri mal posizionati | Disporre adeguatamente piatti/bicchieri. | |
| Bassa temperature di lavaggio | Verificare temperatura visualizzata sul display, se inferiore ai 50° chiamare Assistenza. | |
| Clico impostato inadequato | Aumentare durata ciclo di lavaggio, in particolare se molto sporco o parzialmente essiccato. | |
| RISCIACQUO INSUFFICIENTE | Ugelli irroratori intasati Boiler incrostato di calcare | Verificare pulizia ugelli e se l'addolcitore eventualmente montato funziona correttamente. |
| BICCHIERI E POSATE MACCHIATI | Brillantante inadequato o non erogato correttamente. Durezza acqua superiore a 12°dF o molti sai disciolti | Verificare contentire brillante e se adeguato al tipo di acqua di rete. Se il problema permane contattare assistenza. |
| PRESENZA DI ACQUA IN VASCA DOPO LO SCARICO | Tubo di scarico mal posizionato o parzialmente ostruito. | Verificare che il tubo e lo scarico della lavastoviglia non siano ostruti e che lo scarico non sua posizionato troppo in alto; vedi schema di collegamento. |
