Produkttyp	Professioneller Geschirrspüler für Gemeinschaftsverpflegung
Marke	Whirlpool
Modell	AGB 671/DP
Stromversorgung	230 V / 1 Phase / 50 Hz
Maximale Leistungsaufnahme	6,75 kW
Nettogewicht	115 kg
Kammervolumen	28 Liter
Boilervolumen	9 Liter
Wasserverbrauch pro Spülzyklus	3,5 Liter
Wasserversorgungsdruck	200 – 400 kPa
Empfohlene Wassertemperatur	50 – 60 °C
Dauer der Standardzyklen (mit Wasser bei 50°C)	Kurzprogramm: ca. 60 s / Normalprogramm: ca. 120 s
Geräuschpegel	67 dB(A)
Schutzart	IPX4
Netzkabeltyp	H05VV-F
Material des Spülbehälters	Edelstahl
Waschprogramme	Kurzprogramm (Gläser, mäßig verschmutzte Tassen) und Normalprogramm (verschmutztes Besteck und Teller)
Wartung und Reinigung	Tägliche Filterreinigung alle 30-40 Zyklen; regelmäßige Demontage und Reinigung der Sprüharme; neutrale, nicht scheuernde Reinigungsmittel verwenden
Sicherheit	Erdung erforderlich; automatische Abschaltung beim Öffnen der Haube; nicht als Leiter oder Stütze verwenden
Ersatzteile und Reparierbarkeit	Originalteile verfügbar; Netzkabel nur vom Hersteller oder qualifiziertem Personal austauschbar
Entsorgung	Entspricht der WEEE-Richtlinie 2002/96/EG; nicht mit dem Hausmüll entsorgen

Häufig gestellte Fragen - AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

Warum leuchtet die Betriebsanzeige nicht?

Überprüfen Sie, ob der Wandhauptschalter eingeschaltet ist und das Gerät ordnungsgemäß an das Stromnetz angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker.

Das Spülprogramm startet nicht, was tun?

Warten Sie, bis die Kammer und der Boiler gefüllt sind (die Boiler-Lampe muss leuchten). Wenn das Problem weiterhin besteht, überprüfen Sie, ob der Wasserzulauf geöffnet ist.

Die Spülergebnisse sind schlecht, was sind die möglichen Ursachen?

Mögliche Ursachen: Verstopfte Düsen der Sprüharme, unzureichendes oder ungeeignetes Spülmittel, schlechtes Einräumen des Geschirrs, zu niedrige Spültemperatur (<50°C), zu kurzer Zyklus. Reinigen Sie die Sprüharme und passen Sie die Einstellungen an.

Wie reinigt man die Sprüharme?

Bauen Sie die Sprüharme (oben und unten) aus, indem Sie die mittlere Schraube lösen. Schrauben Sie die Verschlusskappen an den Enden ab und reinigen Sie die Löcher unter fließendem Wasser. Verwenden Sie keine spitzen Gegenstände. Bauen Sie alles sorgfältig wieder zusammen.

Was tun bei unzureichendem Spülen?

Überprüfen Sie, ob die Düsen der Sprüharme nicht verstopft sind und der Boiler nicht verkalkt ist. Stellen Sie sicher, dass der Wasserenthärter (falls installiert) ordnungsgemäß funktioniert.

Warum sind Gläser und Besteck fleckig?

Verwenden Sie ein Klarspülmittel, das auf die Wasserhärte abgestimmt ist (idealerweise 7-12°dH). Wenn die Härte höher ist oder das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wird am Ende des Tages die vollständige Entleerung durchgeführt?

Schalten Sie das Gerät mit dem Ein-/Ausschalter aus, öffnen Sie die Haube, entfernen Sie den Überlauf, drücken Sie dann die Taste der Ablaufpumpe (falls vorhanden), bis das Wasser vollständig abgepumpt ist. Setzen Sie den Überlauf wieder ein und schließen Sie die Haube.

Welche tägliche Wartung empfehlen Sie?

Reinigen Sie den Filter alle 30 bis 40 Zyklen. Wischen Sie die Außenflächen mit einem feuchten Tuch und einem neutralen, nicht scheuernden Reinigungsmittel ab. Keine direkten Wasserstrahlen verwenden.

Das Gerät darf nicht von Kindern benutzt werden. Wer darf es benutzen?

Das Gerät ist für den gewerblichen Gebrauch durch autorisiertes Personal bestimmt. Personen mit eingeschränkten Fähigkeiten müssen beaufsichtigt werden. Außerhalb der Reichweite von Kindern aufbewahren.

Wie verhält man sich bei längerer Nichtnutzung?

Entleeren Sie die Behälter für Spülmittel und Klarspüler. Tauchen Sie die Schläuche in sauberes Wasser und führen Sie einige Spülgänge durch. Schalten Sie den Hauptschalter aus und schließen Sie den Wasserhahn. Setzen Sie die Schläuche bei der Wiederinbetriebnahme wieder in die Behälter ein.

BEDIENUNGSANLEITUNG AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

1 Sicherheits- und Gebrauchshinweise
2 Technische Merkmale
3 Installation und Aufstellung
4 Anleitung für den Installateur
5 Inbetriebnahme
6 Gebrauchsanleitung für mechanische Modelle
7 Wartung und Reinigung (Benutzer)
8 Störungen und Fehler (Benutzer)

Wir bedanken uns für die Wahl dieser Geräts.

Das vorliegende Handbuch mit allen für einen korrekten Gebrauch der Geschirrspulmaschine nöttigen Informationenitte aufmerksam lessen.

TECHNISCHE ANLEITUNGEN:

These Informationen richten sich an das Fachpersonal für Installation, Inbetriebnahme, technische Prüfung und etwaige Kundendienstmaßnahmen.

GEBRAUCHSANLEITUNGEN:

Wichtige Hinweise für den Gebrauch, Befehlsbeschreibung und korrekte Reinigungs- und Wartungsmaßnahmen der Geschirrspulmaschine.

1 SICHERHEITS- UND GEBRAUCHSHINWEISE

DIESES HANDBUCH IST FESTER BESTANDTEIL DER GESCHIRRSPULMASCHINE; STETS VOLLSTÄNDIG GEMEINSAM MIT DEM GERÄT AUFBEWAHREN.

AUFSTELLUNG, ANSCHLUSSE, INBETRIEBNAHME UND FEHLERBEHEBUNG SOWIE DAS AUSWECHSELN DES STROMVERSORGUNGSKABELS DURFEN AUSSCHLIESSLICH VON QUALIFIZIERTEM FACHPERSONAL VORGENOMMEN WERDEN.

DER GESCHIRRSPÜLER IST AUSSCHLIESSLICH FÜR DEN PROFESSIONELLEN GEBRAUCH DURING BEFUGTES PERSONAL BESTIMMT. DAS GERÄT IST FÜR DAS SPÜLEN VON GESCHIRR (TELLER, TASSEN, SCHÜSSLN, BLECHE, BESTOCK) UND ÄHNLICHEM IN DER GASTRONOMIE UND DER GEMEINSCHAFTSVERPFLEGUNG BESTIMMT UND ENTSPRICHT DEN INTERNATIONALEN NORMEN FÜR ELEKTRISCHE UND MECHANISCHE SICHERHEIT (CEI-EN-IEC 60335-2-58/61770) UND FÜR ELEKTROMAGNETISCHE KOMPATIBILITÄT (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

DER HERSTELLER ÜBERNIMMT KEINERLEI HAFTUNG FÜR PERSONEN- ODER SACHSCHÄDEN, DIE DURCH NICTBEACHTUNG DER HINWEISE IN DIESEM HANDBUCH, DURCH UNSACHGEMÄSSEN GEBRAUCH, DURCH UNBEFUGTE EINGRiffe AM GERÄT ODER AUCH NUR AN EINEM EINZIGEN GERÄTETEIL UND DURCH DIE VERWENDUNG NICT ORIGINALER ERSATZTEILE VERURSACHT WERDEN.

DAS GERÄT MULLS GEMÄSS DER SICHERHEITSVORSCHRIFTEN FÜR ELEKTKROANLAGEN KORREKT GEERDET WERDEN.

DIESES GERÄT TRÄGT DAS KONFORMITÄTSZEICHEN DER EUROPÄISCHEN RICHTLINIE 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEE). ES IST AUFGABE DES BENUTZERS, FÜR EINE KORREKTE ENTSORGUNG DES GERÄTS ZU SORGEN, UM ETWAIGEN NEGATIVEN, UMWELT- UND GESUNDHEITSSCHÄDPLICEN AUSWIRKUNGEN VORZUBEUGEN. DAS AUF DEM GERÄT SELBST ODER AUF DEN BEILIEGenden UTERLAGEN ANGEBRACHTE SYMBOL DRUCKT AUS, DASS DIESES GERÄT NICT ZUM NORMALEN HAUSMULL GEHÖRT, SONDERN IN EINEM SPEZIELLEN RECYCLINGHOF FÜR ELEKTRO- UND ELEKTRONISCHE GERÄTE ENTSORGT WERDEN MULLENTSORGUNG ZERLEGT WERDEN. DASS GERÄT MULLS GEMÄSS DER GELTenden ÖRTLICHEN BESTIMMUNGEN ZUR MULLENTSORGUNG ZERLEGT WERDEN. WENDEN SIE SICH FÜR NÄHERE INFORMATIONEN BEZÜGLICH DER BEHANDLUNG, ENTSORGUNG UND WIEDERVERWERTUNG DIESES GERÄTS AN DAS ZUSTÄNDIGE ÖRTLICHE AMT, DEN MULLLABFUHRVBAND ODER IHREN HANDLER.

NIEMALS LösUNGSMITTEL WIE ALKOHOL ODER TERPENTIN EINFUHREN. DERARTIGE STOFFE KÖNNEN EXPLOSIONEN VERURSACHEN. NIEMALS GESCHIRR MIT ASCHE-; WACHS- ODER LACKRESTEN EINFUHREN.

DEN GESCHIRRSPÜLER ODER TEILE DAVON NIEMALS ALS STUFE, STÜTZE ODER HALTERUNG FÜR PERSONEN, DINGE ODER TIERE VERWENDEN.
Nicht auf DIE GEÖFFNETE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE SETZEN ODER SICH ANLEHNEN. ES DROHT KIPPGEFAHR MIT ENTSPRECHENDER VERLETZUNGSGEFAHR FÜR PERSONEN. DIE TÜRKLAPPE DER GESCHIRRSPÜLMASCHINE WEGEN STOLPERGEGFAHR NIEMALS OFFEN LASSEN.

ETWAIGE, NACH EINEM SPULGANG VORHANDENDE WASSERRUCKSTände IM GESCHIRR ODER IM GESCHIRRSPÜLER NIEMALS TRINKEN.

DAS GERÄT IST NICT FÜR DEN GEBRAUCH DURING MINDERJÄHRIGE ODER PERSONEN MIT VERMINDERTEN KÖRPERLICHEN, WARNEHMUNGS- ODER GEISTIGEN FÄHIGKEITEN BZW. DURING UNERFAHRENES PERSONAL GEEIGNET. DERARTIGE PERSONEN DÜRFEN DAS GERÄT NUR UNDER AUSICHT EINER FÜR IHRE SICHERHEIT VERANTWORTLICHEN PERSON GEBRAUCHEN.

2 TECHNISCHE MERKMALE

		AGB668/WP ABG668/DP AGB671/WP AGB671/DP	AGB672/WP	AGB667/WP
Stromversorgung	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N
Frequenz	Hz	50	50	50
Max. Leistungsaufnahme	kW	6,75	6,75	10,75
Leistung des Boiler-Heizkörpers	kW	6	6	10
Leistung des Tank-Heizkörpers	kW	3	3	3
Leistung der Pumpe	kW	0,75	0,75	0,75
Wasserdruck	kPa	200-400	200-400	200-400
Wassertemperatur	°C	50 – 60	50 – 60	50 – 60
Wasserhärte	°dF	7 – 12	7 – 12	7 – 12
Wasserverbrauch pro Nachspülgang	I	3,5	3,5	3,5
Boilerkapazität	I	7	9	12
Tankkapazität	I	28	28	28
Dauer Standardzyklus mit Wasserversorgung bei 50°C	s	60/120	60/120	60/120
Geräuschpegel	dB(A)	67	67	67
Schutzgrad	IPX	4	4	4
Nettogewicht	kg	115	115	117
Stromversorgungskabel Typ	←HAR→	H05VV-F	H05VV-F	H05VV-F

3 INSTALLATION UND AUFSTELLUNG

INSTALLATION IUND AUSTELLUNG

Den Geschirrspul er an seinen Installationsort bringen, Verpackung entfern und das Gerät und seine Bestandteile auf Unversehrtheit überprüfen. Etwaige Schäden müssen dem Lieferanten schriftlich mitgeteilt werden.

Die Verpackungsbestandteile (Plastiktüte, Styroporschaum, Nagel, etc.) stellen potentielle Gefahrenquellen dar und müssen deshalb für Kinder und Haustiere unzugänglich sein.

Es werden ausschließlich umweltverträgliche Verpackungsmaterialien verwendet. Sie können bedenkenlos aufbewahrt oder in einer speziellen Abfall-Entsorgungszentrale entsorgt werden.

Für eine etwaige Entsorgung mit Recycling sind die verschiedene Kunststoffmaterialien folgendermaßen gekennzeichnet:

PE Polyethylen: Umverpackungsfolie, Kunststoffhülle für die Gebrauchsanleitung, Schutzhüllen.

PP Polypropylen: Verpackungsbänder.

PS Styropor-Schaumstoff: Schutzecken, Verpackungsdeckel.

Holzbestandteile und Kartons müssen gemäß der geltenden Vorschriften entsorgt werden.

Altgeräne niemals in der Umwelt abladen. Die Demontage muss gemäß der geltenden Vorschriften erfolgen. Alle Metallbestandteile können ausgebaut werden und sind aus rostfreiem Edelstahl.

Alle Kunststoffbestandteile sind mit dem Symbol des entsprechenden Materials gekennzeichnet.

AUFSTELLUNG:

Achtung: Die Innenanlage und die Räume, in denen die Geräte für Gemeinschaftsverpflegung installiert werden, müssen den geltenden Vorschriften entsprechen.

Der Hersteller übernimmt fur etwaige Schäden, die durch die Nichtbeachtung dieser Vorschriften verursacht werden, keinerlei Haftung.

Vor der Installation sicherstellen, dass sich in der Höhe des Aufstellorts keine bzw. nur entsprechend geschützte Gegenstände oder Materialien befinden, die durch den Wasserdampf oder durch Spritzer der Waschflüssigkeit beschädigt werden können.

Geschirrspuler am gewünschten Ort aufstellen und Schutzfolie entfernen.

Geschirrspüler (mit einer Wasserwaage) auf den vier Stützfußen fest und stabil aufstellen. Weitere Aufstellungslösungen müssen zuerst vom Hersteller genehmigt werden.

4 ANLEITUNG FÜR DEN INSTALLATEUR

HYDRAULIKANSCHLUSS UND ABFLUSS:

Die Hydraulikleitungen und das Versorgungskabel treten an der Maschinenrückseite aus dem Geschirrspul er aus. Die Wasserversorgungsleitung an einen Anschluss mit einer 14 Gewindeöffnung anschließen.

Für den Anschluss an die Wasserversorgung ausschließlich neue Leitungen verwenden. Der Gebrauch alter oder gebrauchter Leitungen ist untersagt.

Der dynamische Versorgungsdruck muss zwischen 2 und 4 bar betragen, bei Überschreitung these Werts muss ein Druckminderer installiert werden.

An der Wassereinlaufleitung muss ein Hauptventil installment werden; Dieses Ventil muss auch nach vollendeter Installation zugänglich sein und damit deshalb nicht an der Rückseite des Geschirrspulers angebracht werden.

Die Angaben hinsichtlich der Zyklusdauer beziehen sich auf eine Warmwasserversorgung bei 50^

Bei Kaltwasserversorgung konnen die Spülgänge je nach Wassertemperatur auch länger dauern, da die Maschine mit Nachspülgang bei konstanter Temperatur und gleichbleibenden Druck arbeitet.

ABEI USS

Jede Geschirrspulmaschine ist mit einem Abfluss-Verbindungsrohr ausgestattet. Der Abfluss muss im Boden mit Siebplatte erfolgen.

Achtung: Sicherstellen, dass die Versorgungs- und Abflussleitungen nach der Installation nicht gebogen, abgeklemmt oder zusammengedrückt werden.

4.1 Stromanschluss

Der Stromanschluss der Geschirrspulmaschine und etwaiger Zusatzgeräte muss gemäß der geltenden Vorschriften erfolgen und darauf ausschließlich von befugtem Fachpersonal vorgenommen werden; technische Hinweise für den Anschluss beachten.

Die Gesamtleistung ist auf der technischen Datenplakette des Geräts angegeben.

An den Schutzkreis des Geschirrspulers)durfen keine weiteren Geräte angeschlossen werden.

Der Benutzer muss gemäß der geltenden Vorschriften bei der Installation für die Anbringung eines Hauptschalters an der Stromversorgungsleitung und für einen mit den Merkmalen der Maschine kompatiblen Differential-Schalter sorgen.

Beide Schalter mussen in der Nähe der Maschine angebracht werden, auch nach der Installation möglich zugänglich sein und die vollständige Trennung vom Stromnetz bei Überspannung Kategorie III gewährleisten.

Achtung!!!

Die Stromzufuhr des Geschirrspulers ist nur bei abgeschalteten Hauptschalter sicher unterbrochen.

• Maschine ans normale Verbraucher-Gleichstromnetz anschließen. Die Kabelklemme für den Anschluss befindet sich im unteren, hinteren Bereich der Maschine.
• Der Schutzleiter (PE) ist gelb-grün, der Neutraleiter (N) blau und die Phasenleiter (L1, L2, L3) sind schwarz, grau und braun.

Die Stromschutzanlage muss vor der Inbetriebnahme einem Funktionstest unterzogen werden.

Die Installation muss vom Vertragshandler vorgenommen und/oder überprüft werden, ebenso nimmt dieser die Inbetriebnahme der Maschine und deren Betriebseinführung vor.

Jedes Gerät verfügt über einen Klarspulerdosierer, über einen Spulmitteldosierer nur eineige Modelle.

Ist die Maschine mit beiden Dosiervorrichtungen versehen, Klarspuler- und Spulmittelbehälter einsetzen und die Entnahmeletungen an der Maschinrückseite eingufen.

Rote Leitung: Spülmittel

Transparente Leitung: Klarspuler

Zuvor die Gewichte an den Leitungsenden anbringen (um die Entnahmevorrichtung am Behälterboden zu halten) und den Filter wie in der Abbildung einsetzen.

Zur Regelung die Einstellschraube wie in der Abbildung drehen. Die Einstellung sollte vom Fachpersonal des Reinigungsmittellieferanten vorgenommen werden.

Für Ausführungen ohne Spülmitteldosierer kann das Dosierset nachbestellt und nachträglich installiert werden.

Alternative kann auch ein externer Dosierer mit einem elektrischen 2x0,5 mm Verbindungskabel Typ H05 RN-F angeschlossen werden. Für die Verlegung und den Anschluss siehe das beigeufige Schema TECHNISCHE MERKMALE und den Schaltplan.

Verwenden Sie einen Dosierer zu 230V/50 Hz mit maximaler Leistungsaufnahme von 15 W.

Dann den externen Spulmitteldosierer mit der oben genannten roten Leitung an die Spulmaschine anschließen.

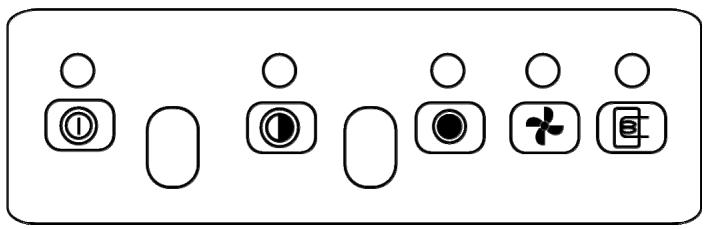

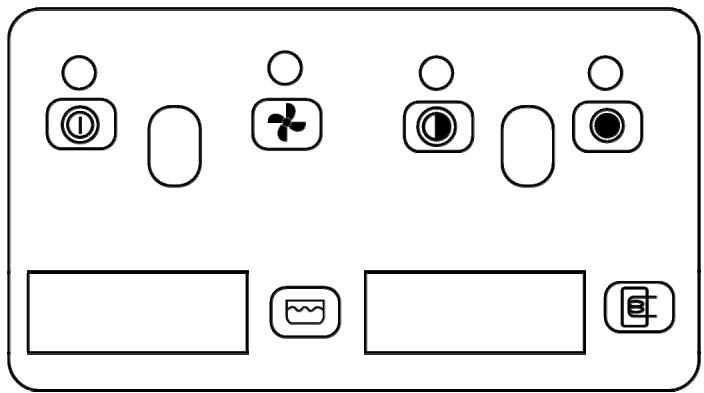

6 GEBRAUCHSANLEITUNG

AGB668 - AGB671
AGB672 - AGB667

①	EIN/AUS-Schalter	图2	Symbol Tanktemperatur
	Kontrollämpchen Spülgang	图3	Symbol Boilertemperatur
	Kontrollämpchen Boiler	图4	Zyklus-Wahlschalter

6.1 Vor dem Spülen

Ausschließlich Geschirrspulmittel und Klarspuler für Industrie-Geschirrspuler verwenden.

Keine Handspulmittel verwenden.

Wir empfehlen den Gebrauch eigens für diesen Geschirrspüller entwickelter Mittel.

Während des Befüllens der beiden Behälter Spülmittel und Klarspürn nicht vertauschen, um Betriebsbeeinträchtigungen und Maschinenschäden vorzubeugen.

Verschiedene Spulmittel niemals mischen, um Schäden am Dosierer vorzubeugen.

Spulmittel für Industriegeschirrspüller können schwere Reizungen verursachen. Stets die Herstellerhinweise auf der Verpackung des Spulmittels bereits befolgen.

Wasser-versorgungshannöffn(Benutzer).	Überprüfen:		Hauptschalterbetätigten (Benutzer),auf dem Displayerscheint “OFF”.
	Füllstand vonSpülmittel undKlarspüler in denBehältern.	Korrekte Anbringung der Filter, die Rotation derSpritzleisten, keine Fremdkörper imGeschirrspüler.

6.2 Programmwahl

PROGRAMM	VERSCHMUTZUNG	DAUER (*)
	Gläser, Tassen, leicht verschmutzte Teller	Kurzgang circa 60 Sekunden
	Stark verschmutztes Besteck und Teller	Mittlerer Gang 120 Sekunden

(*) Die oben genommen Angaben bezüglich der Zyklusdauer beziehen sich auf einen Dreiphasen-Anschluss mit Warmwasserversorgung von 50^ . Bei Kaltwasserversorgung konnen die Spülgänge je nach Wassertemperatur auch länger dauern.

6.3 Geschirr Einräumen

Teller

DerKorbfasst12tiefeTellerbzw.18 flacheTeller.

Feste Speiserückstände entfern (wie Knochen, Schalen, Kerne, etc.); Teller mit trockenen Speiseresten wie Kase, Ei, etc. zuvor in kaltem Wasser einweichen setzen.

Glaser

Glaser mit Rand nach unten einräumen.

Besteck

Besteckkorb verwenden. Besteck lose einlagen, möglichst mit dem Griff nach unten. Dabei auf etwaige Verletzungsgefahren durch Gabelspitzen oder Messerschneiden achten.

6.4 TÄGLICHER ERSTBETRIEB (bei leerem Tank und Boiler) für Modelle AGB668 - AGB671

Nicht alle Funktionen der im vorliegenden Handbuch abgebildeten Bedientafel und Graphik sind notwendigerweise bei ihrer Maschine vorgesehen.	Maßnahme und Wirkung
	Wandschalter drücken, Klappe öffnen, Überlauf eingefugen, Klappe wieder schreiben. Schalter drücken, das Kontrollämpchen leuchtet auf, es beginnnt der Wassereinlauf in Boiler und Tank. Nach beendeten Füllvorgang leuchtet das Boiler Kontrollämpchen auf.
	Klappe öffnen und Korb einräumen.
Gewünsches Programm wählten: : Kurzgang Mittlerer Gang
Warten, bis das Boiler Kontrollampchen erlischt. Zum Start des Spülgangs Klappe schreiben.
Beim Zyklusstart leuchtet das Zyklus Kontrollampchen auf. Wird die Klappe während des Spülgangs geöffnet, so wird das Programm unterbrochen und null gestellt. Klappe schreiben, um das Programm erneut zu starten.
Nach Beendigung des Spülgangs erlischt das Zykluslampchen und das Boiler Kontrollampchen leuchtet auf.
Klappe öffnen und Korb ausräumen.

6.5 Täglicher Erstbetrieb (bei leerem Tank und Boiler) für Modelle AGB672 - AGB667

Nicht alle Funktionen der im vorliegenden Handbuch abgebildeten Bedientafel und Graphik sind notwendigerweise bei ihrer Maschine vorgesehen.	Maßnahme und Wirkung
	Wandschalter drücken, Klappe öffnen, Überlauf eingefügen, Klappe wieder schreiben. Schalter drücken, das Kontrollampchen leuchtet auf, es beginnnt der Wassereinlauf in Boiler und Tank.
	Klappe öffnen und Korb einräumen.
	Gewündtes Programm wahren: : Kurzgang Mittlerer Gang
	Abwarten, bis die Boilertemperatur 84°C beträgt. Zum Zyklusstart Klappe schreiben.
Beim Zyklusstart leuchtet das Zyklus Kontrollämpchen auf. Wird die Klappe während des Spülgangs geöffnet, so wird das Programm unterbrochen und null gestellt. Klappe schreiben, um das Programm erneut zu starten
Nach Beendigung des Spülgangs erlischt das Zykluslämpchen.
Klappe öffnen und Korb ausräumen.

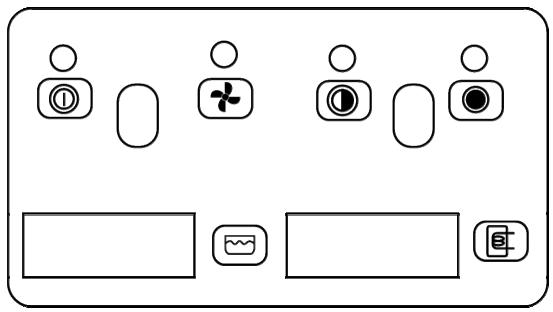

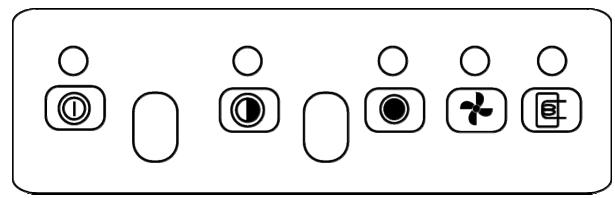

6.6 Gesamtabfluss zu Betriebsende

Gesamtabfluss zu Betriebsende (Modelle mit Abflusspumpe)

Maschine mit der On/Off-Taste ausschalten, Klappe öffnen und Überfluss Herausnahmen und den

Abflusspumpenschalter gedrückt halten, bis der Tank vollständig entleert wurde. Um die Maschine wieder einsatzbereit zu machen, Überlauf wieder in den Tank einsetzen, Klappe schlieben und die On/Off-Taste drücken ode bei Betriebsende direkt den Hauptschalter betätigten.

Gesamtabfluss zu Betriebsende (Modelle ohne Abflusspumpe)

Maschine mit der On/Off-Taste ausschalten, Klappe öffnen und Überfluss Herausnahmen, bis der Tank vollständig entleert wurde. Überlauf wieder in den Tank einsetzen und Klappe schließen. Hauptschalter ausschalten.

Geschirrspuler niemals mit Wasserrückständen im Tank abschalten, stets den Abfluss betätigten. Bei

Betriebsende nach vorgenommen Abfluss die Maschine mit der On/Off-Taste ausschalten, Hauptschalter ausschalten und Wasserabsperhahn zudrehen. Die Maschine niemals über einen mehr oder weniger langen Zeitraum unbetrieben eingeschaltet halten.

7 WARTUNG UND REINIGUNG

Obwohl kein spezielles Wartungsprogramm vorgeschreiben ist, sollte die Maschine zweimal pro Jahr von einem Fachmann überprüft werden.

ACKTUNG: Für beabsichtigt hervorgerufene Beschädigungen oder durch Unachtsamkeit, Nichtbeachtung der Gebrauchshinweise und -Vorschriften oder durch fehlerhafte Anschlüsse hervorgerufene Schädenträgt der Hersteller keinerlei Verantwortung.

7.1 Tägliche Reinigung

Der Geschirrspüler entspricht Schutzgrad IPX4, der Gebrauch direkter Wasserstrahlen ist Dennoch untersagt. FILTERREINIGUNG WÄHREND DES TÄGLICHEN BETRIEBS

Bei besonderss intensivem Spulbetrieb sollen der Filter etwa nach allen 30-40 Spulgängen gereinigt werden, um die Maschine stets in betriebsfähigem Zustand zu halten. Dazu die "partelle Tankentleerung" vornehmen.

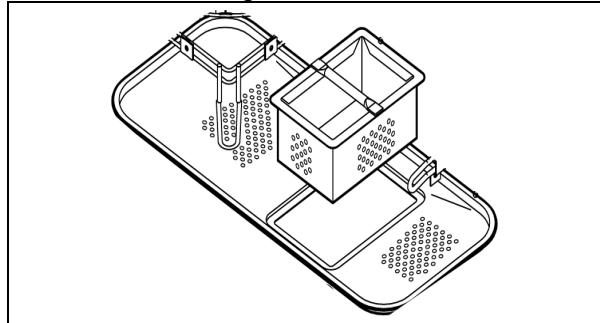

Filter Herausnahmen (durch einfaches Anheiten, siehe Abbildung), bzw aufpassen, dass keine groben Rückstände in die Öffnung unter dem Filter fallen. Dann Rückstände von den Filter entfernen und gründlich abspüssen, anschließend wieder korrekt einsetzen. Keine spitzen oder scharfen Gegenstände verwenden.

Etwaige Kalkablagerungen entfern;

Die Oberflächen halten und gründlich mit einem feuchten Lappen reinigen; Neutralreiniger verwenden, keine Scheuermittel, keine chlorhaltigen Mittel und keine korrosiven, für Edelstahl schädliche Mittel verwenden.

Die oben genannten Mittel auch nicht zur Reinigung des Bodens unterhalb der Maschine oder des Maschinenumfelds verwenden, um durch Dämpfe oder Spritzer hervorgerufene Schäden an den Edelstählflächen zu vermeiden.

7.2 Regelmäßige Wartung

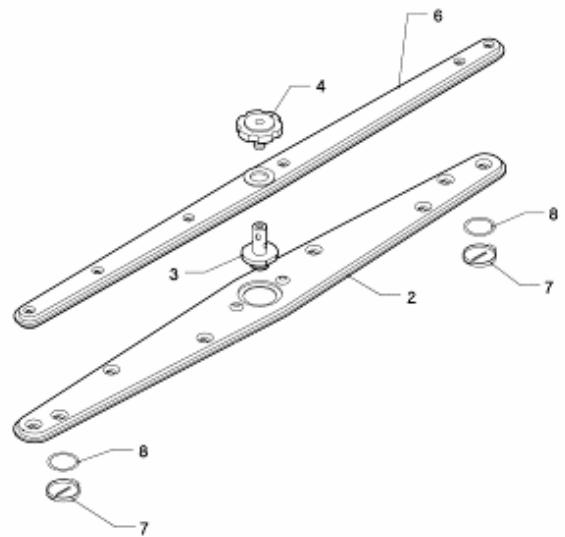

Zentrale Schraube (4) entfern und die (unteren und oberen 2-4) Spritzleisten abmontieren. Die Verschlusskappen an den Enden der Spritzleisten (7) abnehmer.

Bohrungen und Dusen mit einem sauberen Wasserstrahl reinigen, kein Werkzeug verwenden, das eventuell Schaden verursachen konnte. Spritzleisten sorgfältig wieder anbringen.

Außenfläche der Maschine mit einem feuchten Tuch und Neutralreiniger abwischen und gut trocknen

7.3 Langerer Maschinenstillstand

Sollte der Geschirrspulier fur langere Zeit nicht benutzt werden, so müssen die Spulmittel- und Klarspulerdosierer geleert werden, um der Kristallisierung und etwaigen Schäden an der Pumpe vorzubeugen: Dosierleitungen der Spulmittel- und Klarspulerdosierer abnehmer und in ein Gefäß mit sauberem Wasser geben, eine Spulgänge und schließlich einen kompletten Abfluss ausführren.

Zum Schluss Hauptschalter ausschalten, Wasserversorgungshahn schreiben. Die Dosierleitungen der Spülmittel- und Klarspülerdosierer bei der erneuten Inbetriebnahme wieder einsetzen, damit darauf auf achten, sie nicht zu vertauschen (rote Leitung = Spülmittel; transparente Leitung = Klarspüler).

Die Maschine bei (längerem oder kürzerem) Stillstand niemals eingeschaltet halten.

8 FEHLER UND STÖRUNGEN (BENUTZER)

PROBLEM	MÖGLICHE URSACHE	MÖGLICHE BEHEBUNG
DAS KONTROLLLÄMPCHEN LEUCHTET NICT	Keine Stromspannung	Stromanschluss überprüfen.
SPÜLPROGRAMM STARTET NICT	Maschineneinlauf nicht beendet.	Warten, bis das Boiler-Kontrollämpchen aufleuchtet.
UNBEFRIEDIGENDE SPÜLERGEBNISSE	Spülflöhungen verstopft oder verkrustet	Spritzleisten abnehmen und reinigen (10.2 regelmäßige Wartung)
	Zu weniger oder nicht geeignetes Spülmittel bzw. Klarspüler	Spülmittelmenge und -Typ überprüfen.
	Teller /Gläser ungünstig eingeräumt	Teller /Gläser gut einräumen.
	Niedrige Spültemperatur	Temperaturanzeige auf dem Display überprüfen, liegt sie unter 50° den Kundendienst rufen.
	Spülgang nicht geeignete eingestellt	Spülgangdauer steigern, vor allem bei besonderss hartnäckigem, eingetrocknetem Schmutz.
UNBEFRIEDIGENDE NACHSPÜLERGEBNISSE	Spritzleistendüssen verstopft Boiler verkalkt	Reinigung der Düsen und korrekten Betrieb des Wasserenthärters (falls vorhanden) überprüfen.
GLÄSER UND BESTOCK SIND FLECKIG	Klarspüler ungeeignet bzw. wird nicht richtig dosiert. Wasserhärte beträgt mehr als 12°dF oder zu große Menge gelöster Salze	Klarspülerbehälter überprüfen, Klarspüler muss für die Art des Leitungsswassers geeignet sein. Bei fortbestehender Störung Kundendienst rufen.
AUCH NACH DEM ABFLUSS WASSER IM TANK	Abflussleitung nicht richtig angebracht bzw. teilweise verstopft.	Sicherstellen, dass die Leitung nicht verstopf und der Abfluss nicht zu hoch angebracht ist. Siehe Anschlusssschema.
