Tipo de producto	Lavavajillas profesional para colectividades
Marca	Whirlpool
Modelo	AGB 671/DP
Alimentación eléctrica	230 V / 1 fase / 50 Hz
Potencia máxima absorbida	6,75 kW
Peso neto	115 kg
Capacidad de la cuba	28 litros
Capacidad del calentador	9 litros
Consumo de agua por ciclo de enjuague	3,5 litros
Presión de alimentación de agua	200 – 400 kPa
Temperatura de alimentación de agua recomendada	50 – 60 °C
Duración de los ciclos estándar (con agua a 50°C)	Ciclo corto: aproximadamente 60 s / Ciclo medio: aproximadamente 120 s
Nivel sonoro	67 dB(A)
Grado de protección	IPX4
Tipo de cable de alimentación	H05VV-F
Material de la cuba	Acero inoxidable
Programas de lavado	Ciclo corto (vasos, tazas moderadamente sucias) y ciclo medio (cubiertos y platos sucios)
Mantenimiento y limpieza	Limpieza diaria de los filtros cada 30-40 ciclos; desmontaje y limpieza periódicos de los aspersores; usar productos neutros no abrasivos
Seguridad	Toma de tierra obligatoria; parada automática al abrir la tapa; no usar como escalera o soporte
Piezas de repuesto y reparabilidad	Piezas originales disponibles; cable de alimentación reemplazable solo por el fabricante o personal calificado
Eliminación	Conforme a la directiva RAEE 2002/96/CE; no desechar con la basura doméstica

Preguntas frecuentes - AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

¿Por qué no se enciende el indicador de encendido?

Verifique que el interruptor general de pared esté activado y que el aparato esté correctamente conectado a la red eléctrica. Si el problema persiste, contacte a un técnico calificado.

El programa de lavado no arranca, ¿qué hacer?

Espere a que se complete el llenado de la cuba y del calentador (el indicador del calentador debe encenderse). Si el problema persiste, verifique que la entrada de agua esté abierta.

Los resultados de lavado son malos, ¿cuáles son las causas posibles?

Causas posibles: orificios de los aspersores obstruidos, detergente insuficiente o inadecuado, vajilla mal colocada, temperatura de lavado demasiado baja (<50°C), ciclo demasiado corto. Limpie los aspersores y ajuste los parámetros.

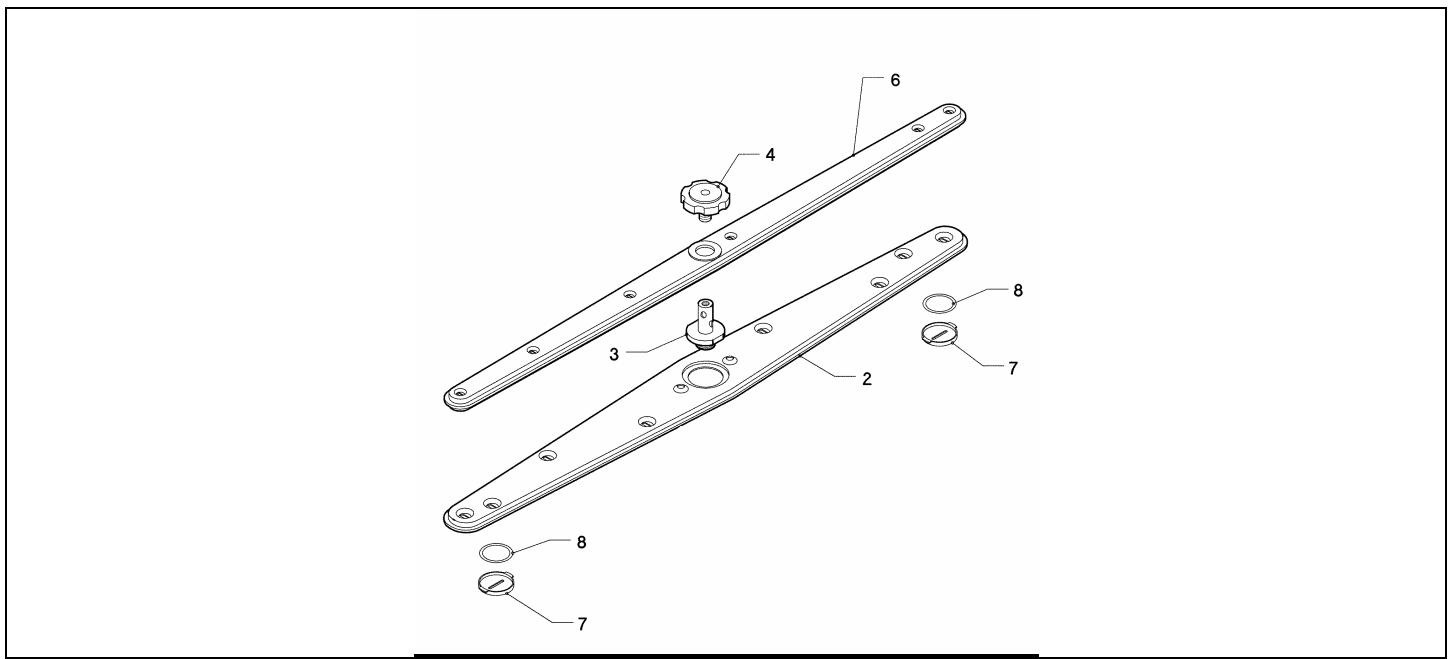

¿Cómo limpiar los aspersores?

Desmonte los aspersores (inferior y superior) desatornillando el tornillo central. Desenrosque los tapones de los extremos y limpie los orificios con un chorro de agua corriente. No use herramientas puntiagudas. Vuelva a montar cuidadosamente.

¿Qué hacer en caso de enjuague insuficiente?

Verifique que los inyectores de los aspersores no estén obstruidos y que el calentador no tenga incrustaciones de cal. Asegúrese de que el descalcificador de agua (si está instalado) funcione correctamente.

¿Por qué los vasos y cubiertos están manchados?

Use un abrillantador adecuado a la dureza del agua (idealmente 7-12°dF). Si la dureza es mayor o si el problema persiste, contacte al servicio posventa.

¿Cómo realizar el vaciado total al final del día?

Apague el aparato con el botón de encendido/apagado, abra la tapa, retire el rebosadero, luego presione el botón de la bomba de drenaje (si está equipado) hasta que se vacíe completamente. Vuelva a colocar el rebosadero y cierre la tapa.

¿Qué mantenimiento diario recomienda?

Limpie el filtro cada 30 a 40 ciclos. Limpie las superficies exteriores con un paño húmedo y un producto neutro no abrasivo. No use chorros de agua directos.

El aparato no debe ser usado por niños. ¿Quién puede usarlo?

El aparato está destinado a uso profesional por personal autorizado. Las personas con capacidades reducidas deben ser supervisadas. No dejar al alcance de los niños.

¿Cómo manejar un largo período de inactividad?

Vacíe los depósitos de detergente y abrillantador. Sumerja las mangueras en agua limpia y realice algunos ciclos. Cierre el interruptor general y la llave de agua. Vuelva a colocar las mangueras en sus bandejas al reanudar el servicio.

MANUAL DE USUARIO AGB 671/DP - INSTRUCTION FOR USE WHIRLPOOL

LAVASTOVIGLIE PROFESIONALES LAVAVAJILLAS PROFESIONALES LAVE-VAISSELLE À USAGE COLLECTIF LAVAVAJILLAS PROFESIONALES MÁQUINA DE LAVAR LOZA PROFESIONAL

MANUAL DE USO E INSTALACIÓN MANUAL DE USO E INSTALACIÓN MANUAL DE EMPLEO Y PUESTA EN MARCHA INSTRUCCIONES DE USO E INSTALACIÓN MANUAL DE INSTALACIÓN Y USO

MODELOS - MODELOS - MODELOS - MODELOS - MODELOS

AGB 667/WP	AGB 668/WP
AGB 668/DP	AGB 671/WP
AGB 671/DP	AGB 672/WP

1 Advertencias para la seguridad y el uso 2 Características técnicas 3 Instalación y posicionamiento 4 Instrucciones para el instalador 5 Primera puesta en funcionamiento 6 Instrucciones para el usuario modelos mecánicos 7 Mantenimiento y limpieza 8 Problemas y anomalías

Le agradecemos por la elección del producto.

Le aconsejamos leer atentamente todas las instrucciones contenidas en el manual para conocer las condiciones más idóneas para un uso correcto del lavavajillas.

INSTRUCCIONES TÉCNICAS:

Están destinadas al personal calificado que debe ejecutar la instalación, la puesta en servicio, la prueba y eventuales operaciones de asistencia.

INSTRUCCIONES PARA EL USUARIO

Indican los consejos de uso, la descripción de los mandos y las operaciones correctas de limpieza y mantenimiento del lavavajillas.

1 ADVERTENCIAS PARA LA SEGURIDAD Y EL USO

ESTE MANUAL CONSTITUYE PARTE INTEGRANTE DEL LAVAVAJILLAS, POR LO TANTO, ES NECESARIO CONSERVARLO EN BUEN ESTADO JUNTO CON EL APARATO.

EL POSICIONAMIENTO, LAS CONEXIONES, LA PUESTA EN FUNCIONAMIENTO Y LA ELIMINACIÓN DE INCONVENIENTES Y LA SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN DEBEN SER EJECUTADOS POR PERSONAL CALIFICADO.

EL LAVAVAJILLAS ESTÁ DESTINADO EXCLUSIVAMENTE A UN USO PROFESIONAL Y DEBE SER UTILIZADO POR PERSONAL HABILITADO. ESTÁ PREPARADO PARA EL LAVADO DE VAJILLAS (PLATOS, TAZAS, BOLES, SARTENES, CUBIERTOS) Y SIMILARES EN LOS SECTORES GASTRONÓMICOS Y EN EL RAMO DE LA RESTAURACIÓN COLECTIVA Y CUMPLE CON LAS NORMAS INTERNACIONALES DE SEGURIDAD ELÉCTRICA Y MECÁNICA (CEI-EN-IEC 60335-2-58/61770) Y DE COMPATIBILIDAD ELECTROMAGNÉTICA (CEI-IEC-EN 55014-1/-2, 61000-3;4, 50366).

EL FABRICANTE DECLINA TODA RESPONSABILIDAD POR DAÑOS A PERSONAS O COSAS CAUSADOS POR LA INOBSERVANCIA DE LAS INSTRUCCIONES PRESENTES EN EL MANUAL, POR USO INCORRECTO, MANIPULACIÓN INCLUSO DE UNA SOLA PARTE DEL APARATO Y USO DE REPUESTOS NO ORIGINALES.

ES OBLIGATORIA LA CONEXIÓN A TIERRA SEGÚN LAS MODALIDADES PREVISTAS POR LAS NORMAS DE SEGURIDAD DE LA INSTALACIÓN ELÉCTRICA.

ESTE APARATO ESTÁ MARCADO EN CONFORMIDAD CON LA DIRECTIVA EUROPEA 2002/96/EC, WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE). ASEGURÁNDOSE DE QUE ESTE PRODUCTO SE ELIMINE DEL MODO CORRECTO, EL USUARIO CONTRIBUYE A PREVENIR LAS CONSECUENCIAS POTENCIALES NEGATIVAS PARA EL AMBIENTE Y LA SALUD.

EL SÍMBOLO PRESENTE EN EL PRODUCTO O EN LA DOCUMENTACIÓN DE ACOMPAÑAMIENTO INDICA QUE ESTE PRODUCTO NO DEBE SER TRATADO COMO DESECHO DOMÉSTICO SINO QUE DEBE SER ENTREGADO A LOS PUNTOS DE RECOGIDA IDÓNEOS PARA EL RECICLADO DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS. DEJAR DE USAR EL APARATO SIGUIENDO LAS NORMAS LOCALES PARA LA ELIMINACIÓN DE LOS RESIDUOS. PARA MAYORES INFORMACIONES SOBRE EL TRATAMIENTO, RECUPERACIÓN Y RECICLADO DE ESTE PRODUCTO, CONTACTAR LA OFICINA COMPETENTE LOCAL, EL SERVICIO DE RECOGIDA DE DESECHOS DOMÉSTICOS O EL NEGOCIO DONDE HA COMPRADO EL PRODUCTO.

NO INTRODUCIR SOLVENTES COMO ALCOHOL O AGUARRÁS QUE PODRÍAN PROVOCAR UNA EXPLOSIÓN. NO INTRODUCIR VAJILLAS SUCIAS CON CENIZAS, CERA, PINTURAS.

NO UTILIZAR JAMÁS EL LAVAVAJILLAS O SUS PARTES COMO ESCALERA, SOPORTE O SOSTÉN DE PERSONAS, COSAS O ANIMALES.

APOYARSE O SENTARSE EN LA PUERTA ABIERTA DEL LAVAVAJILLAS PODRÍA CAUSAR SU VUELCO, CON EL CONSECUENTE PELIGRO PARA LAS PERSONAS.

NO DEJAR LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE PODRÍA CONSTITUIR UN RIESGO DE TROPIEZOS.

NO BEBER EL AGUA RESIDUAL PRESENTE EN LA VAJILLA O EN EL LAVAVAJILLAS AL FINAL DEL PROGRAMA DE LAVADO.

EL APARATO NO ES ADECUADO PARA EL USO POR PARTE DE MENORES Y PERSONAS CON CAPACIDADES FÍSICAS, SENSORIALES O MENTALES REDUCIDAS, AUSENCIA DE EXPERIENCIA Y CONOCIMIENTO. LA UTILIZACIÓN DEL APARATO ESTÁ PERMITIDA A ESTAS PERSONAS SOLO BAJO LA SUPERVISIÓN DE UNA PERSONA RESPONSABLE DE SU SEGURIDAD.

2 CARACTERÍSTICAS TÉCNICAS

		AGB668/WP ABG668/DP AGB671/WP AGB671/DP	AGB672/WP	AGB667/WP
Tensión de alimentación	V	400V/3+N 230V/1	400V/3+N 230V/1	400V/3+N
Frecuencia	Hz	50	50	50
Potencia max. absorbida	kW	6,75	6,75	10,75
Potencia resistencia hervidor	kW	6	6	10
Potencia resistencia tanque	kW	3	3	3
Potencia bomba de lavado	kW	0,75	0,75	0,75
Entrada agua de alimentación.	kPa	200-400	200-400	200-400
Temperatura agua de alimentación	°C	50 – 60	50 – 60	50 – 60
Dureza agua de alimentación	°dF	7 – 12	7 – 12	7 – 12
Consumo agua para ciclo de enjuague	I	3,5	3,5	3,5
Capacidad hervidor	I	7	9	12
Capacidad depósito	I	28	28	28
Duración ciclos estándar con alimentación del agua a 50°C	s	60/120	60/120	60/120
Nivel de rumorosidad	dB(A)	67	67	67
Grado de protección	IPX	4	4	4
Peso neto	kg	115	115	117
Tipo de cable de alimentación	←HAR→	H05VV-F	H05VV-F	H05VV-F

Llevar el lavavajillas al lugar de instalación, quitarlo del embalaje, comprobar el buen estado del aparato y de sus componentes; en caso de daños, estos deben ser comunicados por escrito al transporte.

Los elementos del embalaje (bolsas de plástico, poliestireno expandido, nylon, etc.) no deben ser dejados al alcance de los niños y animales domésticos, por constituir fuentes potenciales de peligro.

Todos los materiales realizados para el embalaje son compatibles con el ambiente. Estos pueden conservarse sin peligro o ser eliminados en un centro de eliminación de residuos.

Los componentes de plástico sujetos a eliminación con reciclaje estarán marcados de los siguientes modos:

PE polietileno: película externa del embalaje, bolsa de instrucciones, bolsas de protección.

PP (polipropileno): precintos.

PS (poliestireno expandido): esquineros de protección, tapa de embalaje.

Los componentes de madera y cartón pueden eliminarse respetando las normas vigentes.

Antes de usar el producto, evite dispersarlo en el ambiente; la eliminación debe realizarse respetando las normas vigentes. Todas las partes metálicas son de acero inoxidable y desmontables.

Las partes de plástico están marcadas con el símbolo del material relativo.

POSICIONAMIENTO:

Atención: la instalación interna y los locales donde se instalan los aparatos para comunidad deben responder a las normativas vigentes.

El fabricante declina toda responsabilidad por daños directos o indirectos a personas o cosas que deriven de la inobservancia de dichas normativas.

Antes de la instalación, comprobar que en las cercanías no haya objetos y materiales que puedan dañarse por el vapor o por salpicaduras de solución de lavado, o que estén adecuadamente protegidos.

Posicionar el lavavajillas en el punto deseado y quitar la película protectora.

Nivelar el lavavajillas (ayudándose con un nivel de burbuja) mediante los pies regulables, de modo tal de garantizar su estabilidad; cualquier otra solución debe ser aprobada por el fabricante.

4 INSTRUCCIONES PARA EL INSTALADOR

CONEXIÓN HIDRÁULICA Y DESCARGA:

Los tubos hidráulicos y el cable de alimentación eléctrica salen desde la zona posterior. Conectar el tubo de alimentación hídrica a una toma con boca roscada de 3/4" gas.

Para la conexión a la red hídrica utilizar solo tubos nuevos; los tubos viejos o usados no deben utilizarse.

La presión dinámica de alimentación debe estar comprendida entre 2 y 4 bar; si es superior, es necesario instalar un reductor de presión.

Es indispensable instalar una llave general en la tubería del agua de alimentación; dicha llave debe estar accesible una vez terminada la instalación; no instalar la llave de paso detrás del lavavajillas.

La duración declarada de los ciclos se refiere a la alimentación con agua caliente a 50°C.

En el caso de alimentación con agua fría, la duración del ciclo podrá variar en relación a la temperatura del agua entrante, estando el lavavajillas dotado de enjuague a temperatura y presión constantes.

DESCARGA

Cada lavavajillas está ya dotado de un tubo para la conexión a la descarga; este debe preverse en el suelo con pileta de sifón.

Atención: asegurarse de que los tubos de alimentación y descarga no estén doblados, estrangulados o aplastados después de la instalación.

La conexión eléctrica del lavavajillas y eventuales aparatos suplementarios debe encomendarse a personal autorizado y calificado, en el respeto de las normas vigentes; observar además las disposiciones locales de conexión.

La potencia total instalada está indicada en la placa de datos técnicos del aparato.

Junto con el lavavajillas no deben estar protegidos otros aparatos.

El instalador debe realizar la instalación según las normas vigentes, de un interruptor general en la línea de alimentación eléctrica y de un interruptor diferencial compatible con las características de la máquina.

Dichos interruptores deben instalarse cerca del lavavajillas, ser fácilmente accesibles después de la instalación y garantizar la desconexión completa de la red eléctrica en las condiciones de la categoría de sobretensión III.

El lavavajillas no está alimentado únicamente cuando está desconectado el interruptor general.

• Conectar el aparato al sistema equipotencial. El borne para la conexión está situado en la zona posterior inferior de la máquina.
• El conductor de protección (PE) es de color amarillo-verde, el conductor neutro (N) de color azul y los conductores de fase (L1, L2, L3) de color negro, gris y marrón.

5 PRIMERA PUESTA EN FUNCIONAMIENTO (Instalador)

PRIMERA PUESTA EN FUNCIONAMIENTO

El sistema eléctrico de protección debe someterse a una prueba funcional antes de la puesta en funcionamiento.

La instalación debe ser ejecutada y/o comprobada por el revendedor autorizado que se ocupa de la primera puesta en funcionamiento y de las instrucciones relativas al funcionamiento del lavavajillas.

PREPARACIÓN PARA EL USO

Importante:

El dosificador de abrillantador está siempre presente, el dosificador de detergente solamente en algunos modelos.

Si también los dosificadores están presentes, posicionar los recipientes externos de detergente y abrillantador e introducir los respectivos tubos de calada situados en la parte posterior de la máquina.

Tubo rojo: detergente

Tubo transparente: abrillantador

Antes de introducir los tubos en los recipientes, aplicar en los extremos el peso (necesario para mantener la calada en el fondo del recipiente) y el bajo como se indica en la figura.

Para la regulación, usar los tornillos de regulación indicados en la figura; se aconseja hacer ejecutar la regulación por personal perteneciente a las sociedades proveedoras de productos detergentes.

Si el dosificador de detergente no está premontado, se puede instalar con posterioridad ordenando el relativo KIT.

En alternativa, se puede conectar un dosificador externo efectuando su conexión eléctrica con un cable de 2 × 0,5 mm tipo H05 RN-F, introducido a través del paso indicado en el diagrama CARACTERÍSTICAS TÉCNICAS y conectado como se indica en el diagrama eléctrico en dotación con el lavavajillas.

El dosificador es de 230 V / 50 Hz con potencia máxima absorbida de 15 W.

Conectar al dosificador de detergente exterior al lavavajillas a través del tubo rojo arriba citado.

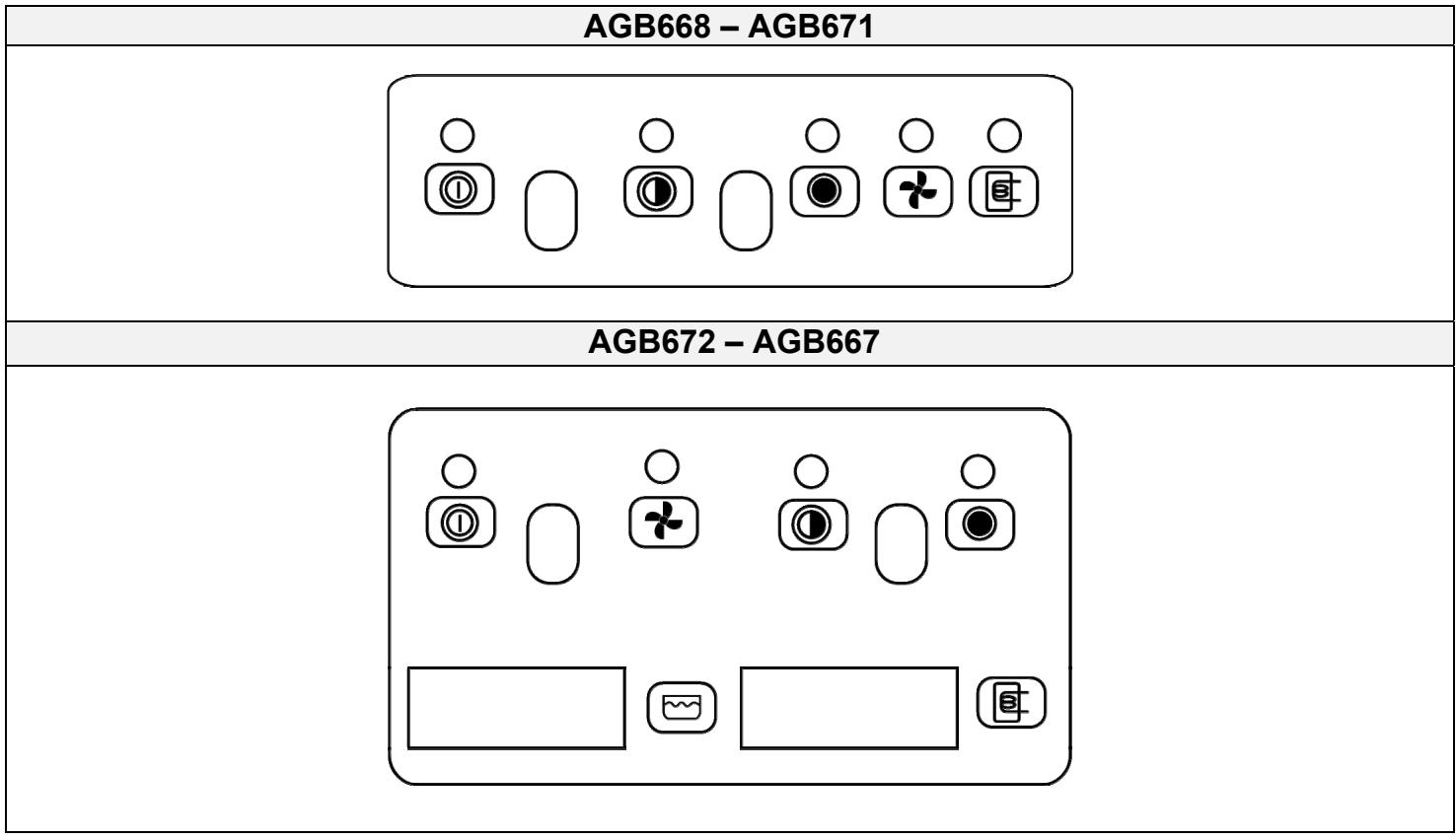

6 INSTRUCCIONES PARA EL USUARIO

①	Interruptor ON-OFF.		Simbolo temperatura vasca
	Lámpara testigo ciclo lavado		Simbolo temperatura hervidor
	Lámpara testigo hervidor		Selector ciclo

6.1 Primer lavado

Usar solamente detergentes y ablandadores para lavavajillas industriales.

No utilizar detergentes previstos para el lavado a mano.

Aconsejamos el uso de productos especialmente estudiados para este lavavajillas.

Durante el abastecimiento de los tanques prestar atención de no intercambiar los productos, esto podrá provocar malfuncionamientos y daños a la lavavajillas.

No mezclar detergentes diferentes, se dañaría el dispositivo dosificador. Los detergentes para lavavajillas industriales pueden provocar irritaciones graves. Respetar atentamente las instrucciones del fabricante de detergente indicadas en el envase.

Abrir la llave del agua de red.	Comprobar:		Activar el interruptor general, en el display aparece "OFF"
	El;nvel de detergente yibrillantador en los contenedores.	El posicionamento correcto de los filtros, la rotación de los rociadores, la ausencia de cuerpos extraños en el lavavajillas
			ON-OFF

6.2 SELECCIÓN del programa

PROGRAMA	TIPOLOGÍA DE SUCIEDAD	DURACÍON (*)
	Vasos, tazas pequeñas,platos poco sucios	Breve algunos 120segundos
	cubiertos yplatos	Media algunos 180segundos

(*) La duración de los ciclos arriba indicada se refiere a una conexión trifásica, con alimentación de agua caliente a 50 °C. En caso de alimentación con agua fría la duración de los ciclos podrá variar en relación con la temperatura del agua de entrada.

6.3 Carga de la vajilla

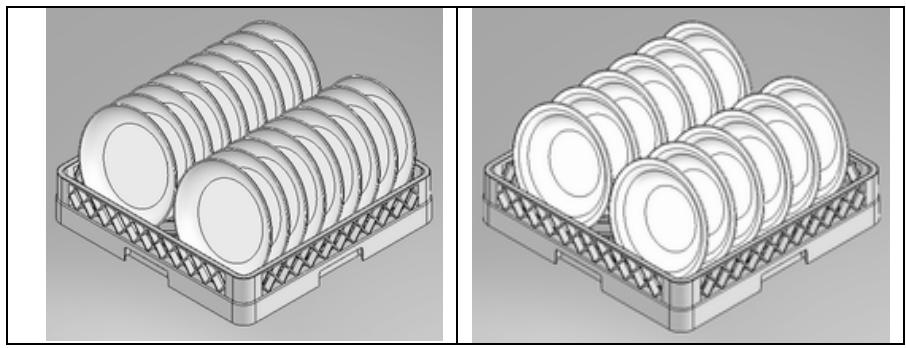

Platos

El cestillo puede contener 12 platos hondos o 18 platos playos. Quitar los residuos sólidos de los platos (huesos, cáscaras, carozos, etc); poner en remojo en agua fría los platos con residuos secos de queso, huevo, etc.

Vasos

Colocar los vasos mirando hacia abajo.

Cubiertos

Utilizar el respectivo cestillo. Disponer los cubiertos en desorden preferiblemente con el mango dirigido hacia abajo, prestando atención de no herirse con los dientes de los tenedores y las hojas de los cuchillos.

6.4 Primer uso diario (tanque y hervidor vacíos) modelos AGB668 - AGB671

El panel visualizo en el manual y la grática podrián做不到estiones no presentes en vuestraquina.	Acciones y qué sucede
	Accionar el interruptor de pared, alzar el capó, introducir el rebose, bajo el capó.Pulsar el botón①,la lámpara testigo de linea seonga, energia y en hervidor y en la cubeta.Cuando se ha efectuado la energia del hervidor y de la cubata seonga la luz testigo hervidor②
	Alzar el capó y cargar el cestillo.
	Selección el programa des要做到 pulsando: Ciclo breve o Ciclo medio
	Esperar que la lámpara testigo hervidor se apaga. Para起初 en ciclo de lavado, bajo el capó.
	Ciclo eneware, la lámpara testigo ciclo se = encienda. Si se alza el capó durante el ciclo el programa se para y se pone a cero; para volver a起初, cerrar/ nuevamente el capó.
	Al terminar el programa, la lámpara testigo ciclo se apaga y se encenderá la lámpara testigo hervidor.
	Alzar el capó ydescendingel cestillo.

6.5 Primer uso diario (tanque y hervidor vacíos) modelos AGB672 - AGB667

El panel visualizo en el manual y la figura podrián做不到estiones no presentes en vuestraquina.	Acciones y qué sucede
	Accionar el interruptor de pared, alzar el capó, introducir el rebose, bajo el capó.Pulsar el botón ,la lámpara testigo de ligne se enciende,onga agua en hervidor y en la cubeta.
	Alzar el capó yonga el cestillo.
	Selecciónar el programadeseado pulsando:Ciclo breveociclo medio
	Esperar que el termómetro del hervidor indique latemperatura de 84°C .Para起初 el ciclo de lavado, bajo el capó.
Ciclo en bajo, la lámpara testigo ciclo se enciende. Si se alza el capó durante el ciclo el programa se para y se pone a cero; para volver a起初, cerrar;nuevamente el capó.	Ciclo en bajo, la lámpara testigo ciclo se enciende. Si se alza el capó durante el ciclo el programa se para y se pone a cero; para volver a起初, cerrar;nuevamente el capó.
Una vez terminado el programa, la lámpara testigo ciclo se apaga.	Una vez terminado el programa, la lámpara testigo ciclo se apaga.
Alzar el capó ydescendingar el cestillo.	Alzar el capó ydescendingar el cestillo.

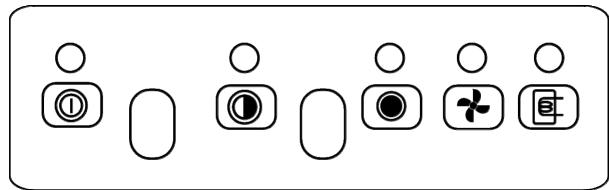

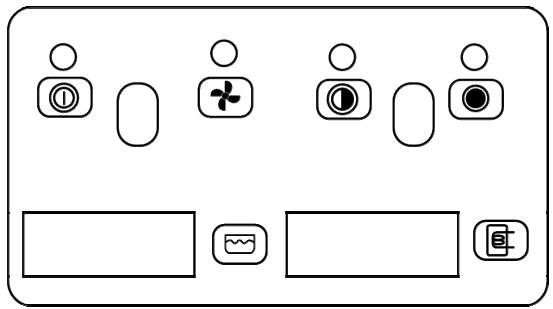

6.6 Descarga total al final de la jornada

Descarga total al final de la jornada (modelos con bomba de descarga)

Apagar la máquina pulsando el botón on/off (1), alzar el capó, quitar el rebose, mantener presionado el

botón de bomba de descarga hasta que se vacíe totalmente la cubeta.

Para poder nuevamente poner en funcionamiento la máquina se debe colocar el rebose en la cubeta, cerrar la puerta

y pulsar el botón on/off (1), o en el caso de fin de servicio, desconectar el interruptor general de pared.

Descarga total al final de la jornada (modelos sin bomba de descarga)

Apagar la máquina pulsando el botón on/off (①), abrir el capó, quitar el rebose y esperar que se vacíe totalmente la cubeta. Volver a colocar el rebose y bajar el capó. Desconectar el interruptor general de pared.

No apagar la lavavajillas con agua en el tanque, ejecutar siempre la descarga. Al final del servicio,

después de haber realizado la descarga final, apagar la máquina pulsando el interruptor on/off, desarmar el interruptor de pared y cerrar el grifo de interceptación del agua. No dejar el aparato inactivo encendido e inutilizado por periodos de tiempo más o menos prolongados.

7 MANTENIMIENTO Y LIMPIEZA

No obstante, aunque no sea necesario un mantenimiento particular programado, aconsejamos hacer controlar la lavavajillas por un técnico especializado dos veces por año.

NOTA: los daños intencionales o derivados de incuria, negligencia, inobservancia de las prescripciones, instrucciones y normas, o por conexiones erróneas, no serán responsabilidad del fabricante.

7.1 Limpieza cotidiana

La lavavajillas responde al grado de protección IPX4, pero está prohibido utilizar chorros de agua directos para la limpieza.

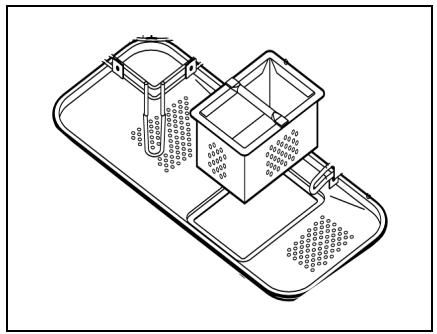

LIMPIEZA DEL FILTRO DURANTE LA JORNADA

Se aconseja, en caso de uso particularmente gravoso, efectuar cada 30-40 ciclos la limpieza del filtro, manteniendo la máquina en condiciones operativas; para ello, ejecutar la "descarga parcial del tanque".

Quitar los filtros (es suficiente alzarlos de su asiento como se indica en la figura), prestando atención que los residuos grandes no caigan en el colector debajo de los filtros, limpiarlos de los residuos y enjuagarlos abundantemente, recolocándolos antes correctamente, no intervenir con objetos puntiagudos y cortantes.

Limpiar eventuales incrustaciones de cal para evitar acumulaciones;

• Limpiar cuidadosa y frecuentemente las superficies con un paño húmedo, utilizando detergentes neutros, no abrasivos, que no contengan sustancias a base de cloro, productos que corroen y dañan el acero inox.

No utilizar los productos arriba enumerados ni siquiera para limpiar el suelo bajo del lavavajillas o en las cercanías,

para evitar que vapores o gotas puedan producir daños a las superficies de acero.

7.2 Controles periódicos

Desmontar los irrigadores (inferior y superior 2-4), desenroscando el tornillo central (4); desenroscar los tapones de los dos extremos de lavado (7).

Limpiar los orificios de las toberas bajo un chorro de agua corriente limpia, no intervenir con herramientas que pudieran provocar daños. Volver a montar con atención los rociadores.

Limpiar externamente la máquina con un paño húmedo y jabón neutro, enjuagando y secando atentamente.

7.3 Paro prolongado

Si se prevé no utilizar el lavavajillas por un periodo de tiempo prolongado, se debe ejecutar el vaciado del dispositivo de erogación de detergente y abrillantador para evitar cristalizaciones y daños en las bombas. Quitar los tubos de calado de los contenedores del detergente y abrillantador y sumergirlos en un contenedor con agua limpia, ejecutar algunos ciclos de lavado, ejecutar la descarga completa.

Por último, desconectar el interruptor general, cerrar la llave de entrada del agua, los tubos de calado de detergente y abrillantador deberán introducirse nuevamente al momento de la puesta en funcionamiento, prestando atención de no invertirlos (tubo rojo = detergente; tubo transparente = abrillantador).

No dejar el aparato inactivo encendido e inutilizado por periodos de tiempo más o menos prolongados.

8 PROBLEMAS Y ANOMALÍAS (USUARIO)

PROBLEMA	CAUSA POSIBLE	POSIBLE SOLUCION
NO SE ENCIENDE EL INDICADOR LUMINOSO LINEA	Falta tensión en la red	Comprobar la conexión a la red electrica
EL PROGRAMA DE LAVADO NO ARRANCA	El llenado de la lavavajillas no ha terminado aun	Esperar que la lámpara testigo hervidor se encienda.
RESULTADOS DE LAVADO PÉSIMOS	Orificios de lavado de los rociadores atascados o incrustados.	Desmontar y limpar los rociadores. (10.2 Controles periodicos)
	Detergente o ablillantador insufiente o inadeudo.	Comprobar el tipo y la calidad de detergente.
	Platos/vasos mal posiconados	Disponer adeuadamente platos/vasos.
	Baja temperature de lavado	Comprobar la temperatura visualizada en el display, si es inferior a 50° llamar a la asistencia.
	Ciclo configurado inadeudo	Aumentar la duración del ciclo de lavado, en especial, si está muy sueio o parcialmente seco.
ENJUAGUE INSUFICIENTE	Toberas rociadores obstruidas. Hervidor incrustado de cal.	Comprobar la limpieza de las toberas y si funciona bien el suavizador eventualmente montado.
VASOS Y CUBIERTOS MANCHADOS	Abrillantador inadeudo o no erogado correctamente. Dureza del agua superior a 12° o muchas sales disueltas.	Comprobar el contentedor del ablillantador y si esADEUADALto tipo de agua de red. Si el problema permanece, contactar a la asistencia.
PRESENCIA DE AGUA EN EL TANQUE DESPUÉS DE LA DESCARGA	Tubo de descarga mal posicondo o parcialmente obstruido.	Comprobar que el tubo y la descarga de lavavajillas no estén obstruidos y que la descarga no está posiconada demasiado arriba; ver esquema de conexión.

Posicionar la máquina de lavar loza en el punto deseado y quitar la película protectora.

A boa, mas proibido utilizar jatos de agua directos para a limpeza.

LIMPEZA DO FILTRO DURANTE O DIA
