MODE D'EMPLOI iK501 KICKER

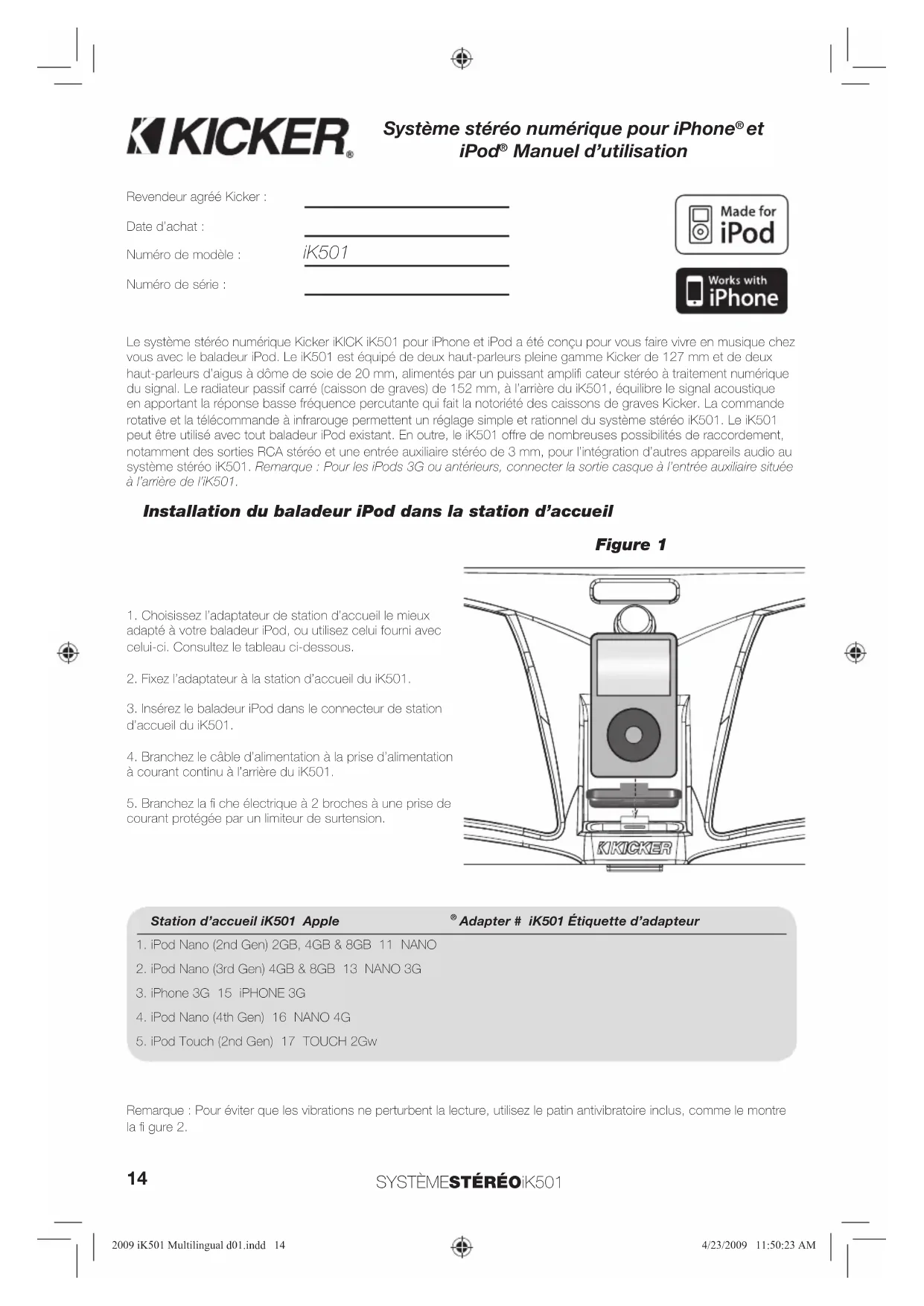

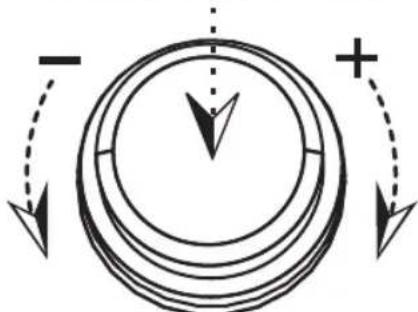

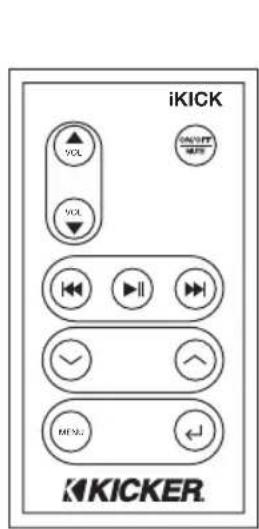

Manuel d’utilisation Le système stéréo numérique Kicker iKICK iK501 pour iPhone et iPod a été conçu pour vous faire vivre en musique chez vous avec le baladeur iPod. Le iK501 est équipé de deux haut-parleurs pleine gamme Kicker de 127 mm et de deux haut-parleurs d’aigus à dôme de soie de 20 mm, alimentés par un puissant amplifi cateur stéréo à traitement numérique du signal. Le radiateur passif carré (caisson de graves) de 152 mm, à l’arrière du iK501, équilibre le signal acoustique en apportant la réponse basse fréquence percutante qui fait la notoriété des caissons de graves Kicker. La commande rotative et la télécommande à infrarouge permettent un réglage simple et rationnel du système stéréo iK501. Le iK501 peut être utilisé avec tout baladeur iPod existant. En outre, le iK501 offre de nombreuses possibilités de raccordement, notamment des sorties RCA stéréo et une entrée auxiliaire stéréo de 3 mm, pour l’intégration d’autres appareils audio au système stéréo iK501. Remarque : Pour les iPods 3G ou antérieurs, connecter la sortie casque à l’entrée auxiliaire située à l’arrière de l’iK501. Revendeur agréé Kicker : Date d’achat : Numéro de modèle : Numéro de série : Station d’accueil iK501 Apple

Adapter # iK501 Étiquette d’adapteur

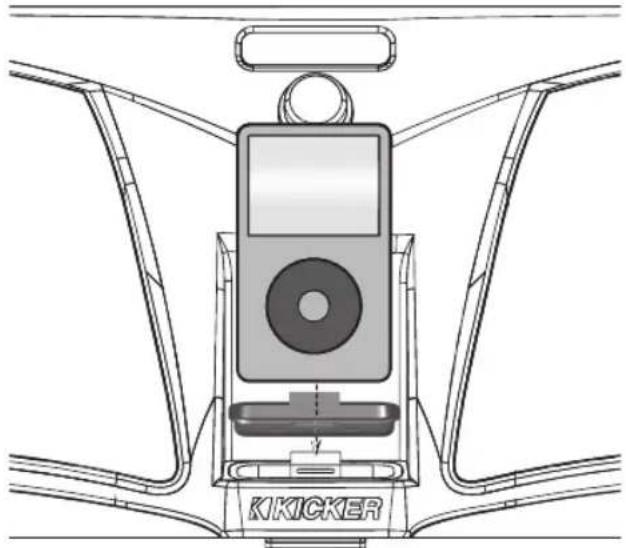

1. Choisissez l’adaptateur de station d’accueil le mieux

adapté à votre baladeur iPod, ou utilisez celui fourni avec celui-ci. Consultez le tableau ci-dessous.

2. Fixez l’adaptateur à la station d’accueil du iK501.

3. Insérez le baladeur iPod dans le connecteur de station

4. Branchez le câble d’alimentation à la prise d’alimentation

à courant continu à l’arrière du iK501.

5. Branchez la fi che électrique à 2 broches à une prise de

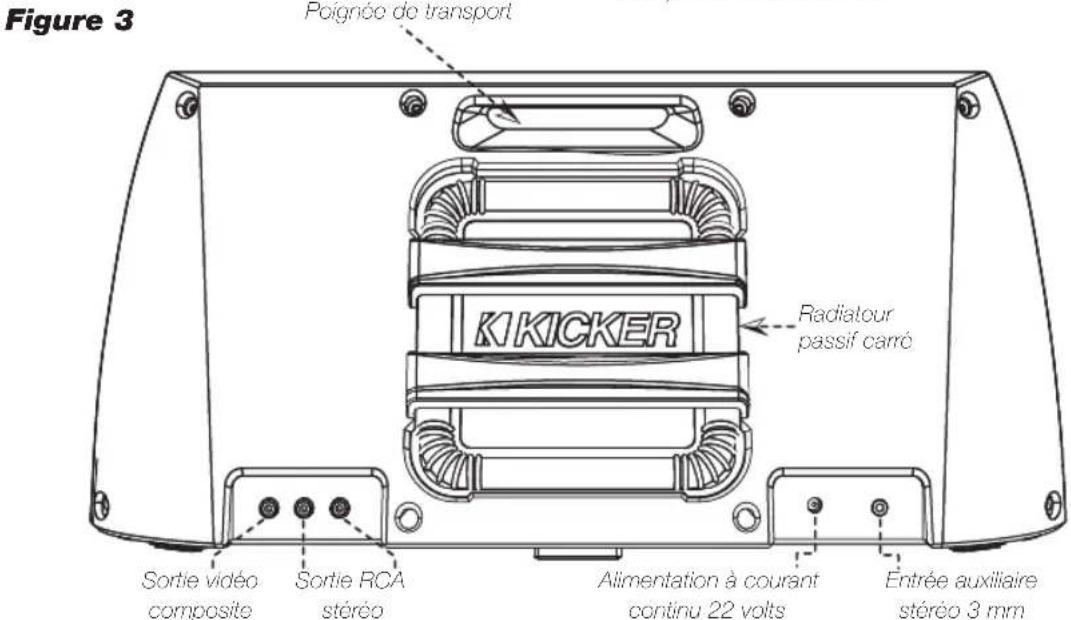

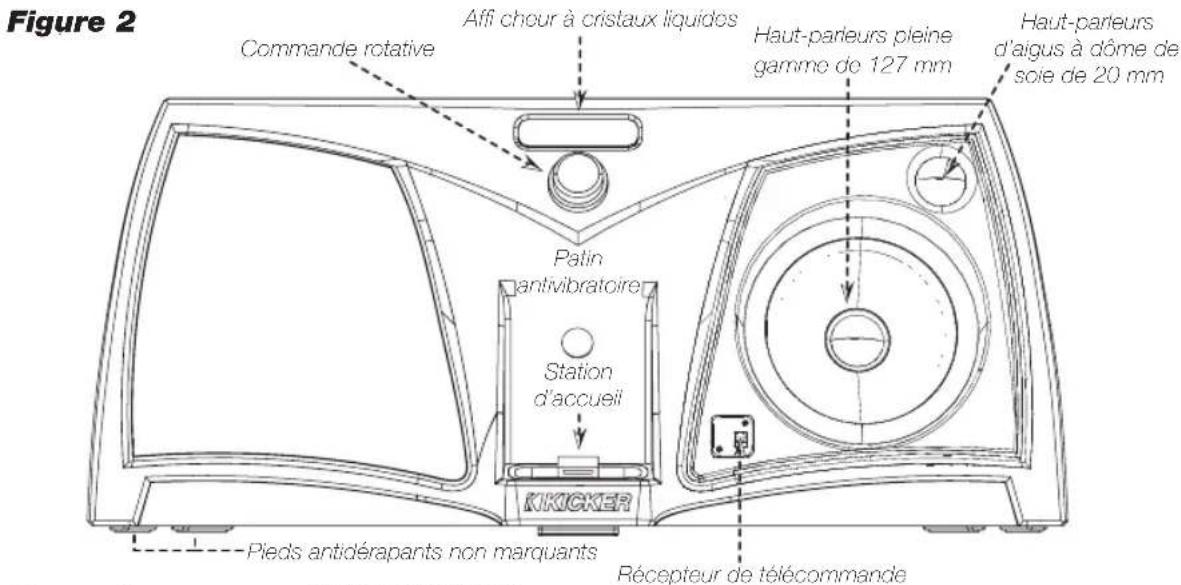

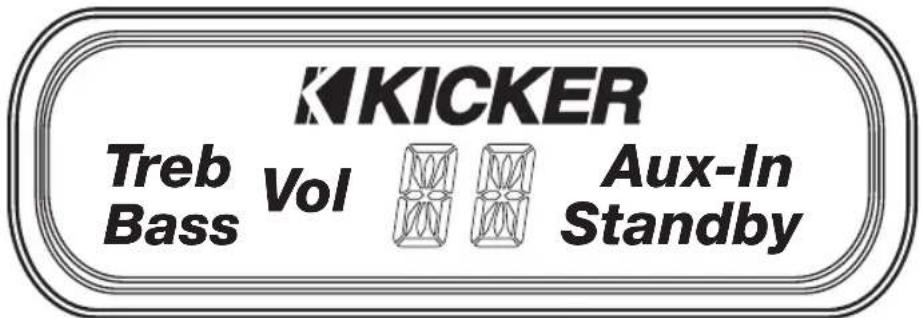

courant protégée par un limiteur de surtension. Installation du baladeur iPod dans la station d’accueil Figure 1 Remarque : Pour éviter que les vibrations ne perturbent la lecture, utilisez le patin antivibratoire inclus, comme le montre la fi gure 2. 2009 iK501 Multilingual d01.indd 142009 iK501 Multilingual d01.indd 14 4/23/2009 11:50:23 AM4/23/2009 11:50:23 AM15 Figure 2 Figure 3 Poignée de transport Entrée auxiliaire stéréo 3 mm Alimentation à courant continu 22 volts Récepteur de télécommande Affi cheur à cristaux liquides Station d’accueil Commande rotative Patin antivibratoire Haut-parleurs pleine gamme de 127 mm Haut-parleurs d’aigus à dôme de soie de 20 mm Pieds antidérapants non marquants Sortie RCA stéréo Radiateur passif carré Sortie vidéo composite Importantes consignes de sécurité Lisez et respectez toutes les instructions de ce manuel. Respectez toutes les consignes et procédures de sécurité afi n d’éviter de vous blesser ou d’endommager votre produit Kicker ou votre baladeur. Le iK501 ne doit pas être utilisé à proximité d’eau ni dans un environnement où existe un risque d’exposition aux liquides. Cela comprend notamment les lieux où peuvent survenir des égouttements, des éclaboussures, des fuites, des déversements ou l’exposition à la pluie. Ne pas placer de récipient de liquide sur le système stéréo iK501 ou à proximité. Ne pas utiliser de détergent pour nettoyer le système stéréo iK501. Utiliser exclusivement un chiffon sec pour le nettoyage du iK501. N’utiliser le iK501 que dans les lieux permettant une ventilation adéquate avec un dégagement d’au moins 10 cm tout autour du iK501. Ne pas couvrir le iK501 et ne pas l’installer sur une surface présentant des obstacles pouvant gêner la circulation de l’air à travers le système stéréo iK501. Ne pas placer le iK501 à proximité d’une source de chaleur. Cela comprend notamment les cuisinières, les radiateurs, les éléments chauffants, les sources de chaleurs d’appareils électroniques, et tout lieu où le rayonnement solaire peut entraîner une température excessive. Ne pas installer le iK501 à proximité d’une fl amme et ne pas placer d’objet infl ammable près de l’appareil. La prise de courant utilisée pour l’alimentation du iK501 doit être accessible à tout moment. La fi che électrique polarisée à 2 broches comporte une lame large et une lame étroite compatibles avec la fente large et la fente étroite des prises de courants utilisées aux États-Unis et au Canada. Ne pas forcer pour brancher la fi che dans la prise. Si la fi che fournie avec l’appareil ne rentre pas dans la prise murale, demander à un électricien de remplacer cette prise murale par un modèle actuel. Le cordon d’alimentation ne doit pas être placé à un endroit où il risque d’être pincé, piétiné, accroché ou accidentellement débranché de la prise de courant ou de l’entrée du iK501. Ne pas faire passer le câble par un passage de porte ni sous des objets risquant d’endommager les fi ls ou de déchirer l’isolant qui les entoure. Utiliser exclusivement l’alimentation fournie par le fabricant avec le iK501. Il est conseillé d’utiliser un limiteur de surtension/ régulateur d’alimentation et de débrancher le iK501 lors d’un orage ou de toute situation pouvant entraîner des variations du réseau électrique. 2009 iK501 Multilingual d01.indd 152009 iK501 Multilingual d01.indd 15 4/23/2009 11:50:24 AM4/23/2009 11:50:24 AM16 SYSTÈMESTÉRÉOiK501 Treb Bass Vol Aux-In Standby Utilisation de la commande rotative du menu systèmeLa commande rotative du système stéréo iK501 offre une interface utilisateur intuitive. Le réglage des options du menu système indiquées par l’affi cheur à cristaux liquides représenté ci-dessous est accessible par la commande rotative. Le bouton de commande rotative sert de bouton-poussoir pour la mise sous tension du iK501 et permet de parcourir les menus offert par l’écran à cristaux liquides. En tournant ce bouton, vous pouvez régler les paramètres du menu sélectionné.Menu du système iK501Le sélecteur à bouton-poussoir permet de mettre le iK501 sous tension et d’effectuer des sélections dans le menu.Tourner la commande rotative pour régler les paramètres du menu système. Une fois l’alimentation branchée sur l’entrée d’alimentation à courant continu à l’arrière du iK501, l’appareil est en mode « Standby » (veille), comme l’indique le menu système sur l’affi cheur à cristaux liquides. Pour mettre l’appareil sous tension, appuyez une fois sur le bouton de commande rotative. En présence de l’alimentation, le menu système affi che le logo « Kicker » et « Vol ». Volume : Par défaut, le iK501 est en mode de réglage du volume et l’affi cheur à cristaux liquides indique « Vol ». Tournez le bouton rotatif pour augmenter ou réduire le volume. La commande rotative repasse automatiquement en mode de commande de volume au bout d’un certain temps, lorsque aucun autre menu n’a été sélectionné.Pour parcourir les autres menus, il suffi t d’utiliser la commande rotative comme bouton-poussoir. Chaque pression sur le bouton permet de passer au menu suivant : Treb>Bass>Aux-In>Vol (aigus>graves>entrée aux.>vol.), puis retour à la commande « Treb ». Aigus : Pour régler les aigus sur le iK501, utilisez la commande rotative comme bouton-poussoir pour parcourir les menus jusqu’à ce que l’affi cheur à cristaux liquides indique « Treb ». Tournez le bouton de commande rotative dans le sens horaire pour augmenter le niveau des aigus et dans le sens antihoraire pour le réduire. Graves : Pour régler les graves sur le iK501, utilisez la commande rotative comme bouton-poussoir pour parcourir les menus jusqu’à ce que l’affi cheur à cristaux liquides indique « Bass ». Tournez le bouton de commande rotative dans le sens horaire pour augmenter le niveau des graves et dans le sens antihoraire pour le réduire. Entrée auxiliaire : Pour activer l’entrée auxiliaire du iK501, il faut raccorder un appareil externe sur l’entrée auxiliaire stéréo de 3 mm à l’arrière de l’appareil. Utilisez la commande rotative comme bouton-poussoir et parcourez les menus jusqu’à ce que l’affi cheur indique « Aux-In ». Tournez la commande rotative dans le sens horaire pour activer l’entrée auxiliaire. Lorsque l’entrée auxiliaire est activée, le menu système affi che « ON ». Tournez la commande rotative dans le sens antihoraire pour désactiver l’entrée auxiliaire et revenir au mode baladeur iPod. Lorsque l’entrée auxiliaire est désactivée, le menu système affi che « -- ». Veille : En mode veille, le iK501 est mis hors tension, mais la charge du baladeur iPod présent dans la station d’accueil se poursuit tant qu’une source d’alimentation continue est branchée à l’arrière du iK501. Pour passer en mode veille, il suffi t d’appuyer un certain temps sur le bouton de commande rotative, jusqu’à ce que « Standby » soit affi ché. Remarque : Les baladeurs iPod de 3e génération sont compatibles avec le système iK501, mais ils ne sont pas rechargés lorsqu’ils sont présents dans la station d’accueil et ils ne répondent pas aux fonctions de lecture de la télécommande.Figure 4 2009 iK501 Multilingual d01.indd 162009 iK501 Multilingual d01.indd 16 4/23/2009 11:50:25 AM4/23/2009 11:50:25 AM17 Augmentation du volume Réduction du volume Lecture/Pause Suivant Maintenir appuyé pour l’avance rapide Précédent Maintenir appuyé pour le retour rapide Mise en sourdine du iK501 Appuyer un certain temps pour mettre le iK501 sous/ hors tension Remonter dans le répertoire de menus du baladeur iPod Augmentation des valeurs dans le menu du système iK501 Dans le menu Aux-In, appuyer sur la fl èche haut pour activer l’entrée auxiliaire Descendre dans le répertoire de menus du baladeur iPod Diminution des valeurs dans le menu du système iK501 Dans le menu Aux-In, appuyer sur la fl èche bas pour désactiver l’entrée auxiliaire Aller vers le répertoire racine du baladeur iPod Maintenir appuyé pour aller dans le menu du système iK501 Navigation dans le menu du système iK501 Treble>Bass>Aux-In Effectuer les sélections et aller dans les sous- répertoires du baladeur iPod Utiliser ce bouton pour quitter le menu du système iK501 Figure 5 Utilisation de la télécommande La télécommande à infrarouge permet de commander le baladeur iPod et d’aller dans le menu du système iK501 à partir d’un endroit pratique. Avec cette télécommande complète, vous pouvez facilement accéder à tous les enregistrements musicaux et vidéo de votre baladeur iPod. Modèle : iK501 Type de haut-parleur 2 voies Diamètre du haut-parleur de graves, pouces (mm) 5 (127) Diamètre du haut-parleur d’aigus, pouces (mm) 3/4 (20) Type de haut-parleur d’aigus Dôme de soie Taille du radiateur passif, pouces (mm) 6 X 6 (152 X 152) Puissance effi cace, watts, pour 1 % de distorsion harmonique totale 2 X 20 Plage de fréquence effective, Hz 50 – 20K Alimentation, volts (ampères) 22 (2,7) Hauteur, pouces (mm) 8,5 (216) Largeur, pouces (mm) 19,2 (488) Profondeur, pouces (mm) 8,4 (214) Poids, livres (kg) 9,2 (4,2) VOL MENU VOL iKICK Raccordement d’appareils externes Pour raccorder un écran vidéo externe au iK501, vérifi ez que la sortie vidéo du baladeur iPod a été activée. Raccordez un câble vidéo composite RCA standard entre la sortie vidéo composite à l’arrière du iK501 et l’entrée vidéo RCA de l’écran vidéo externe. Voir la fi gure 3. Il s’agit d’un raccordement en mode transit. En cas de problème avec l’écran vidéo externe, consultez le manuel d’utilisation iPod ou les instructions de l’écran vidéo externe. Pour raccorder un appareil audio externe au iK501, activez la sortie Aux-In à l’aide de la commande rotative, suivant la description de la rubrique Entrée auxiliaire à la page précédente. Raccordez l’appareil de niveau ligne à l’entrée stéréo de 3 mm à l’arrière du iK501 à l’aide du câble auxiliaire fourni. Voir la fi gure 2. Une distorsion acoustique peut être due à une puissance excessive sur l’entrée auxiliaire. Essayez de réduire la puissance de l’appareil externe jusqu’à disparition de la distorsion acoustique. Remarque : Pour les baladeurs iPod de 1e – 3e génération, la reproduction audio nécessite l’utilisation de l’entrée auxiliaire. Caractéristiques 2009 iK501 Multilingual d01.indd 172009 iK501 Multilingual d01.indd 17 4/23/2009 11:50:26 AM4/23/2009 11:50:26 AM18 iK501STEREOSYSTEM Troubleshooting

3. Le baladeur iPod ne répond pas ? Vérifi ez que le baladeur iPod n’est pas en mode pause ou verrouillé. Les vibrations
