MODE D'EMPLOI DDS 2 DUAL

Manuel d'utilisationAvant-propos

Avant-propos Ce manuel d'utilisation vous aide en vue d'une utilisation conforme aux prescriptions et sûre de votre station d'accueil, appelée par la suite "appareil". Groupe ciblé par ce manuel d'utilisation Le manuel d'utilisation s'adresse à toute personne, qui installe, utilise, nettoie ou élimine l'appareil. Caractéristiques de présentation de ce manuel d'utilisation Divers éléments du manuel d'utilisation sont munis de caractéristiques de présentation définies. Ainsi, vous pourrez rapidement vous rendre compte s'il s'agit de texte normal, d'énumérations ou Î d'étapes de manipulation. handelt.Table des matières

• Table des matières Sécurité et installation de l'appareil p. 4
• Sécurité p. 4
• Maniement des piles p. 5
• Installation de l'appareil p. 6
• Description de l'appareil p. 8
• Volume de livraison p. 8
• Caractéristiques particulières de l'appareil p. 8
• Vue d'ensemble de l'appareil p. 9
• Comment préparer le fonctionnement de l'appareil.10 Comment brancher le bloc d'alimentation p. 10
• Comment insérer les piles p. 11
• Comment brancher une source audio externe p. 12
• Comment insérer votre iPod p. 13
• Comment charger les accumulateurs de l'iPod p. 13
• Utilisation de l'appareil p. 14
• Comment mettre en marche et arrêter l'appareil p. 14
• Comment régler le volume p. 14
• Comment couper le son p. 14
• Comment régler le mode p. 14
• Comment nettoyer l'appareil p. 15
• Comment remédier aux erreurs p. 16
• Problèmes avec l'appareil p. 16
• Caractéristiques techniques p. 17
• Directives et normes p. 17
• Comment contacter le fabricant p. 17
• Consignes d'élimination p. 18
• Comment éliminer l'appareil Sécurité et installation de l'appareil p. 18

Sécurité et installation de l'appareil Veuillez lire consciencieusement toutes les consignes de sécurité et conservez-les au cas où vous vous poseriez des questions ultérieurement. Respectez toujours tous les avertissements et consignes de ce manuel d'utilisation, ainsi que ceux figurant au dos de l'appareil. Sécurité Attention ! L'appareil doit uniquement être raccordé à une tension secteur de 230 V~, 50 Hz. N'essayez jamais d'utiliser l'appareil avec une autre tension. Le bloc d'alimentation secteur doit seulement être raccordé après la fin de l'installation conforme aux prescriptions. Si le bloc d'alimentation secteur est défectueux ou si l'appareil présente d'autres dommages, l'appareil ne doit pas être mis en marche. Lors du débranchement du bloc d'alimentation secteur de la prise de courant, tirez sur le bloc d'alimentation secteur - et non sur le câble. Evitez le contact de l'appareil avec l'eau ou l'humidité. Ne mettez pas l'appareil en service à proximité de baignoires, de piscines ou autres jets d'eau. Ne posez pas de récipient contenant des liquides, p. ex. vases à fleurs, sur l'appareil. Ils pourraient se renverser et le liquide qui s'écoule risquerait d'entraîner des dommages considérables ou même un choc électrique. Si des corps étrangers ou un liquide devaient parvenir à l'intérieur de l'appareil, débranchez immédiatement la fiche secteur de la prise de courant. Faites vérifier l'appareil par un spécialiste qualifié avant de le remettre en service. Danger de choc électrique en cas d'ouverture du boîtier. N'ouvrez pas le boîtier. Danger de choc électrique en cas d'ouverture du boîtier. N'essayez jamais de réparer vous-même un appareil défectueux. Adressez-vous toujours à nos points de service après-vente. N'ouvrez en aucun cas l'appareil – seul un spécialiste doit l'ouvrir. Des corps étrangers, p. ex. aiguilles, pièces de monnaie, etc., ne doivent pas tomber à l'intérieur de l'appareil. Veiller également à ne pas toucher les contacts situés au dos de l'appareil avec des objets métalliques ou avec les doigts. Ceci peut occasionner des court-circuits. Ne posez pas de bougies allumées ou autres sources potentielles d'incendie sur l'appareil.Sécurité et installation de l'appareil

Ne laissez jamais des enfants utiliser cet appareil sans surveillance. Faites effectuer les travaux de maintenance uniquement par des spécialistes qualifiés, faute de quoi, vous vous mettriez vous-même ou d'autres personnes en danger. L'appareil reste branché au secteur, même lorsqu'il se trouve en mode veille. Débranchez le bloc d'alimentation secteur de la prise de courant si vous n'utilisez pas l'appareil pendant une période prolongée. Tirez uniquement au niveau de la fiche secteur, pas sur le câble. N'écoutez pas de la musique ou la radio avec un volume sonore trop fort. car cela pourrait entraîner des troubles auditifs durables. Utilisez toujours l'adaptateur iPod approprié, afin d'éviter d'endommager l'appareil ou votre iPod. Maniement des piles Veillez à ce que les piles soient maintenues hors de portée des enfants. Les enfants peuvent mettre en bouche les piles et les avaler, ce qui peut conduire à de graves problèmes de santé. En pareil cas, consultez immédiatement un médecin ! Les piles normales ne doivent pas être rechargées, être chauffées ou lancées au feu (risque d'explosion !). Remplacez à temps des piles devenues faibles. Remplacez toujours toutes les piles en même temps et utilisez des piles du même type. L'écoulement des piles peut endommager l'appareil. Si vous n'utilisez pas l'appareil pendant une période prolongée, sortez les piles du compartiment des piles.Sécurité et installation de l'appareil

Attention ! Les piles usagées ou endommagées peuvent provoquer des irritations cutanées. Veillez à porter des gants de protection. Nettoyez le compartiment à piles avec un chiffon sec. Les piles normales ne doivent pas être rechargées, être chauffées ou lancées au feu (risque d'explosion!). Remarque importante concernant l'élimination : Les piles peuvent contenir des produits toxiques qui sont nuisibles pour la santé et l'environnement. Par conséquent, éliminez les piles conformément aux prescriptions légales en vigueur. Ne jetez en aucun cas les piles dans les ordures ménagères. Installation de l'appareil Installez l'appareil sur un support solide, sûr et horizontal. Veillez à une bonne ventilation. Ne posez pas l'appareil sur des surfaces molles telles que moquettes, tapis, couvertures, ou à proximité de rideaux ou de tentures murales. Les ouvertures d'aération pourraient être obstruées. La circulation de l'air nécessaire risquerait d'être interrompue, ce qui pourrait conduire à un embrasement de l'appareil. Les fentes d'aération doivent toujours rester libres. Elles ne doivent pas être recouvertes par des rideaux, des napperons ou des journaux. N'installez pas l'appareil à proximité de sources de chaleur telles que radiateurs. Evitez l'ensoleillement direct et les emplacements exposés à une quantité exceptionnelle de poussières. Veuillez tenir compte du fait que les pieds de l'appareil peuvent laisser le cas échéant des marques de couleur sur certaines surfaces de meubles. Utilisez une protection entre vos meubles et l'appareil.Sécurité et installation de l'appareil

L'appareil ne doit pas être installé dans des locaux avec un taux d'humidité de l'air élevé, p. ex. cuisine ou sauna, étant donné que des dépôts d'eau de condensation risqueraient d'endommager l'appareil. L'appareil est prévu pour un fonctionnement dans un environnement sec et au sein d'un climat tempéré, et ne doit pas être exposé aux gouttes d'eau ni aux projections d'eau. Vous ne devez utiliser l'appareil qu'en position horizontale. Gardez l'appareil à distance d'appareils générant de forts champs magnétiques. En cas d'utilisation de lampes d'économie d'énergie à proximité immédiate, le fonctionnement de l'appareil risque éventuellement d'être entravé. Ne posez pas d'objets lourds sur l'appareil. Lorsque vous déplacez l'appareil d'un environnement froid vers un environnement chaud, de l'humidité peut se former à l'intérieur de l'appareil. Dans ce cas, attendez environ une heure avant de le mettre en service. Posez le câble d'alimentation de manière à éviter tous risques de trébuchement. Raccordez l'appareil uniquement à une prise de courant avec mise à la terre ! La prise doit être située le plus près possible de l'appareil. Pour le raccordement au secteur, enfoncer complètement le bloc d'alimentation secteur dans la prise de courant. Utiliser un raccordement secteur approprié et éviter d'utiliser des multiprises ! Ne pas toucher le bloc d'alimentation secteur avec les mains mouillées, risque d'électrocution ! En cas de dérangements ou de formation de fumée et d'odeurs provenant de l'appareil, retirer immédiatement le bloc d'alimentation secteur de la prise de courant ! Si un orage menace, débranchez le bloc d'alimentation secteur de la prise de courant. Débranchez le bloc d'alimentation secteur de la prise de courant si l'appareil n'est pas utilisé sur une période prolongée, p. ex. avant d'entreprendre un voyage. Si l'appareil n'est pas exploité pendant une période prolongée, retirez toutes les piles, car celles-ci risquent de couler et d'endommager l'appareil. Un volume trop élevé, surtout lors de l'utilisation de casques, peut conduire à des dommages auditifs. Ne laissez pas l'appareil dans une voiture fermée et stationnée en plein soleil, sinon le boîtier risque de se déformer.Description de l'appareil

Description de l'appareil Volume de livraison Veuillez vérifier que tous les accessoires mentionnés ci- dessous sont présents : station d'accueil DDS 2, bloc d'alimentation secteur, adaptateur iPod, le présent manuel d'utilisation. Caractéristiques particulières de l'appareil L'appareil constitue la plate-forme idéale pour l'insertion de votre iPod et l'écoute musicale via les haut-parleurs de la station d'accueil. Si vous avez connecté votre iPod à l'appareil DDS, la lecture s'effectue via les haut-parleurs de la station d'accueil. Un iPod connecté est chargé par le biais de la station d'accueil, dans la mesure où la station est raccordée à une prise de courant par l'intermédiaire du bloc d'alimentation secteur. L'appareil dispose de haut-parleurs néodymes de grande qualité. L'amplificateur intégré sublime la restitution de votre musique. Vous pouvez raccorder à tout moment d'autres sources musicales par l'intermédiaire du port AUDIO IN 6, p. ex. via la sortie casque de ces sources, et apprécier la restitution par le biais des haut-parleurs de la station d'accueil. L'appareil supporte les iPods suivants : G3, G4, G5 iPod, iPod Mini, iPod Nano.Description de l'appareil

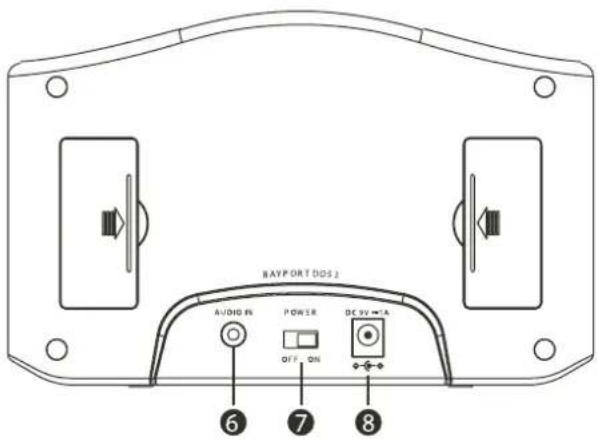

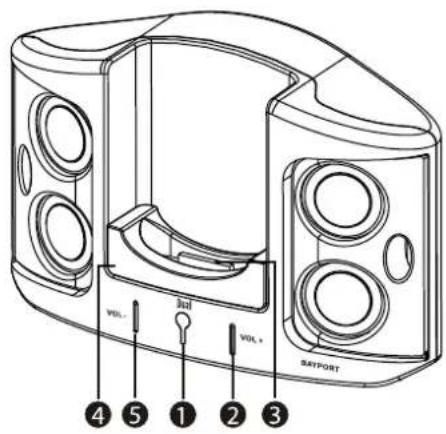

Vue d'ensemble de l'appareil

VOL + Réglage du volume plus fort

Support adaptateur pour iPod

VOL — Réglage du volume moins fort

AUDIO IN Fiche mini jack 3,5 mm pour sources musicales externes

POWER ON OFF Mise en marche, arrêt

DC 9V – 1A Raccordement bloc d'alimentation, adaptateur c.a. 9 V c.c., 1 000 mAComment préparer le fonctionnement de l'appareil

Comment préparer le fonctionnement de l'appareil Comment brancher le bloc d'alimentation Raccordez la station d'accueil au secteur (230 V ~ / 50 Hz) avec le bloc d'alimentation secteur fourni 10. Î En ce qui concerne l'alimentation électrique de l'appareil, brancher tout d'abord le câble du bloc d'alimentation secteur 10 sur le connecteur femelle 8 (DC 9V) de l'appareil, puis le bloc d'alimentation secteur sur la prise de courant 230 V ~, 50 Hz. Î Assurez-vous que la tension de service du bloc d'alimentation secteur corresponde à la tension secteur locale, avant de le brancher sur la prise murale. Remarque : Utilisez uniquement le bloc d'alimentation secteur fourni.

Remarque : En cas de non-utilisation, débranchez la fiche de la prise de courant. Tirez sur la fiche et non pas sur le câble. Débranchez la fiche secteur si un orage menace. Débranchez la fiche secteur si l'appareil n'est pas utilisé sur une période prolongée, p. ex. avant d'entreprendre un voyage. La chaleur résultant su fonctionnement doit être évacuée par une circulation d'air suffisante. Pour cette raison, l'appareil ne doit pas être recouvert ou logé dans une armoire fermée. Veillez à disposer d'un espace libre d'au moins 10 cm autour de l'appareil.Comment préparer le fonctionnement de l'appareil

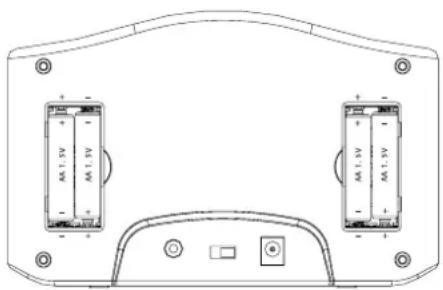

Comment insérer les piles Pour un fonctionnement indépendant du réseau, vous pouvez insérer quatre piles AA de 1,5 V (type LR6) (non comprises dans le volume de livraison). De ce fait, l'appareil peut restituer votre musique indépendamment du réseau. Remarque : Retirez les piles / accumulateurs si vous n'utilisez pas l'appareil pendant une durée prolongée. Vous éviterez ainsi un écoulement et un endommagement de l'appareil. Î Ouvrir le compartiment des piles sur la face inférieure de l'appareil. Î Insérez les piles comme indiqué, en respectant la polarité. Î Fermer le compartiment des piles.

Remarque : Retirez toute pile vide ou faible de l'appareil. Il convient de veiller à utiliser uniquement des piles ou des accumulateurs de même type. N'utilisez jamais en même temps des piles usagées et des piles neuves. Utilisez des piles protégées contre l'écoulement ! Attention ! Les piles ne doivent pas arriver aux mains des enfants. L'ingestion des piles peut causer de graves troubles de la santé. Remarque importante concernant l'élimination Les piles peuvent contenir des substances toxiques, nuisibles pour l'environnement. Î Par conséquent, éliminez les piles conformément aux prescriptions légales en vigueur. Ne jetez en aucun cas les piles dans les ordures ménagères.Comment préparer le fonctionnement de l'appareil

Comment brancher une source audio externe Vous pouvez restituer le son d'un appareil externe (p. ex. téléviseur, magnétoscope, lecteur minidisc) via les haut- parleurs de la station d'accueil ; p. ex. également un iPod ou d'autres lecteurs MP3 que vous n'insérez pas. Î Branchez le câble audio (fiche jack 3,5 mm) de la sortie audio de votre appareil externe 9 sur la prise AUDIO IN 6 au dos de l'appareil.

Remarque : Lors de la restitution d'une source externe via la prise AUDIO IN 6, la lecture de l'iPod inséré est coupée !Comment insérer votre iPod

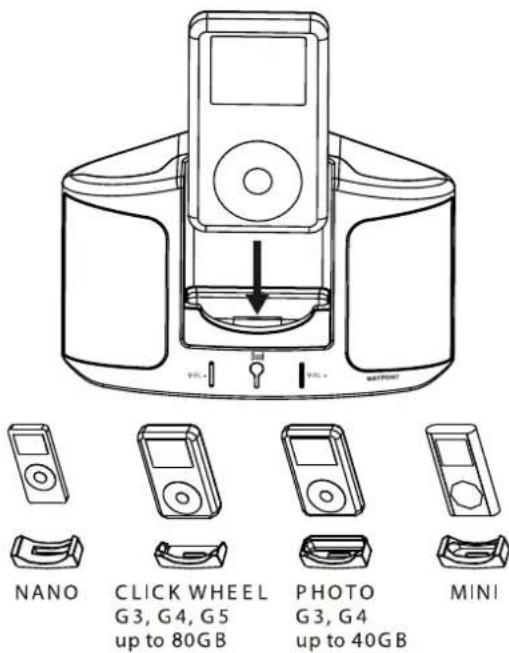

Comment insérer votre iPod L'appareil est livré avec différents adaptateurs iPod. Ils permettent une insertion sûre des différents iPod. Aperçu des adaptateurs iPod

Comment insérer l'adaptateur et l'iPod Î Sélectionnez l'adaptateur approprié conformément à l'aperçu des adaptateurs. Î Pressez avec précaution l'adaptateur dans le logement 4 de la station d'accueil, jusqu'à ce que l'adaptateur s'emboîte. Contrôlez le positionnement correct. Î Retirez votre iPod de sa gaine de protection ou de sa pochette et insérez-le avec précaution dans l'adaptateur. Î Retirez l'iPod de l'adaptateur en le soulevant avec précaution vers le haut. Comment charger les accumulateurs de l'iPod Dès que vous avez inséré votre iPod, les accumulateurs sont chargés si la connexion au secteur est établie. Remarque : En cas d'utilisation d'iPods ou d'autres lecteurs MP3 qui ne sont pas raccordés via la station d'accueil, il n'en résulte pas de charge automatique des accumulateurs.Utilisation de l'appareil

Utilisation de l'appareil Comment mettre en marche et arrêter l'appareil Î Mettez l'appareil en marche au moyen de POWER ON 7, en positionnant le commutateur vers la droite sur "ON". Î La LED POWER 1 est allumée, l'appareil est opérationnel pour la lecture via les haut-parleurs. Î Pour éteindre l'appareil, positionnez le commutateur vers la gauche sur "OFF". Î La LED POWER 1 s'éteint. Comment régler le volume Î Pressez les touches VOL+ 2 ou VOL– 5 pour régler le volume sonore souhaité. Comment couper le son Vous pouvez couper le volume sonore en pressant simultanément les touches VOL+ 2 et VOL– 5. Une nouvelle pression sur ces deux touches permet à nouveau d'activer le volume sonore. Comment régler le mode Î Si un iPod est inséré, l'appareil restitue la musique via les haut-parleurs. Si vous avez raccordé une autre source par l'intermédiaire de la prise AUDIO IN 6, alors cette source est restituée. Pour lire la plage musicale d'un iPod inséré, vous devez d'abord débrancher la source externe de la prise AUDIO IN 6.Comment nettoyer l'appareil

Comment nettoyer l'appareil Risque d'électrocution ! Afin d'éviter le risque d'un choc électrique, ne lavez pas l'appareil avec un chiffon mouillé ou sous l'eau courante. Attention ! N'utilisez pas d'éponge à gratter, de poudre à récurer ni de solvant tel que l'alcool ou l'essence. Nettoyez le boîtier à l'aide d'un chiffon doux légèrement humide. N'utilisez pas de solvants, d'alcool à brûler, de diluants, etc. ; ils pourraient endommager la surface de l'appareil.Comment remédier aux erreurs

Comment remédier aux erreurs Si l'appareil ne fonctionne pas comme prévu, contrôlez-le au moyen des tableaux suivants. Si vous ne pouvez pas éliminer le défaut, même après les contrôles décrits, veuillez contacter le fabricant. Problèmes avec l'appareil Symptôme Cause possible / remède L'appareil ne peut pas être mis en marche. L'appareil n'est pas alimenté en courant. Raccordez correctement le câble d'alimentation sur la prise secteur. Eventuellement, la prise de courant ne fonctionne pas. Aucun son n'est audible. Augmentez le volume sonore. Activez la lecture sur l'iPod ou sur l'appareil externe. Débranchez la source externe de la prise AUDIO IN. Un bruit parasite est audible. Un téléphone portable émet à proximité de l'appareil ou un autre appareil émet des ondes radio parasites. Eloignez le téléphone portable de l'environnement de l'appareil.

Symptôme Cause possible / remède D'autres dérangements de fonctionnement ou des bruits forts apparaissent. Des composants électroniques de l'appareil sont en dérangement. Débranchez la fiche secteur. Laissez l'appareil séparé de la source de courant pendant env. 10 secondes. Rebranchez l'appareil. L'iPod ne peut pas être inséré. Adaptateur incorrect. Utiliser l'adaptateur correct, voir aperçu des adaptateurs. Adaptateur mal inséré, retirer le cas échéant à nouveau l'iPod puis le réinsérer. L'iPod n'est pas chargé. L'iPod n'est pas inséré correctement. Contrôler l'adaptateur, réinsérer le cas échéant l'iPod. L'iPod se trouve à l'état "verrouillé". Contrôler si l'iPod peut être commandé correctement à l'extérieur. Lire le cas échéant la notice du fabricant.Caractéristiques techniques

Caractéristiques techniques Dimensions de l'appareil (largeur x hauteur x profondeur) : env. 174 mm x 111,6 mm x 62

Poids : env. 0,4 kg Tension : Courant alternatif 230 V , 50 Hz Bloc d'alimentation : 9 V c.c., 1 000 mA Fonctionnement sur piles : 4 x AA, 1,5 V (LR6) Entrée audio : fiche jack 3,5 mm Puissance de sortie : 2 x 1 W sinus, 8 ohms 1 kHz THD 1 %, Conditions ambiantes : +5 °C à +35 °C 5 % à 90 % d'humidité relative (sans condensation) Sous réserve de modifications techniques et d'erreurs. Les dimensions sont des valeurs approximatives. Directives et normes Ce produit est conforme à la directive basse tension (73/23/CEE), la directive CEM (89/336/CEE), et à la directive sur le marquage CE (93/68/CEE). Comment contacter le fabricant DGC GmbH Spöttingerstraße 2b D-86899 Landsberg iPod is a trademark of Apple Computer, Inc., registered in the U.S. and other countries.Consignes d'élimination

Consignes d'élimination Elimination de l'emballage Votre nouvel appareil a été protégé par un emballage lors de son acheminement. Tous les matériaux utilisés sont compatibles avec l'environnement et recyclables. Veuillez apporter votre contribution et éliminez l'emballage de façon respectueuse de l'environnement. Concernant les moyens actuels d'élimination des déchets, informez-vous auprès de votre revendeur ou concernant votre installation de gestion de déchets communale. Les piles doivent être retirées de l'appareil avant l'élimination de celui-ci. Danger d'étouffement ! Ne laissez pas l'emballage et ses éléments à des enfants. Danger d'étouffement par les films ou d'autres matériaux d'emballage. Comment éliminer l'appareil Les appareils usagés ne sont pas des déchets sans valeur. Une élimination respectueuse de l'environnement permet de recycler des matières brutes précieuses. Renseignez auprès de l'administration de votre ville ou de votre commune concernant les possibilités d'une élimination réglementaire et respectueuse de l'environnement de l'appareil.

Danger de mort ! Débranchez la fiche secteur sur les appareils, qui ne sont plus utilisés. Déconnectez le câble d'alimentation et débranchez-le avec la fiche. Cet appareil est marqué selon la directive 2002/96/CE concernant les appareils électriques et électroniques usagés (WEEE). Ce produit, arrivé en fin de vie, ne doit pas être éliminé par le biais des ordures ménagères ordinaires ; il doit être remis à un point de collecte prévoyant le recyclage d'appareils électriques et électroniques. Le symbole figurant sur le produit, dans le manuel d'utilisation ou sur l'emballage, attire votre attention à cet égard. Les matériaux sont recyclables conformément à leur marquage. Avec la réutilisation, le recyclage des matériaux ou d'autres formes de recyclage d'appareils usagés, vous apportez une contribution importante à la protection de notre environnement.Docking station universale per iPod DUAL DDS 2
