MODE D'EMPLOI AB40K AKAI

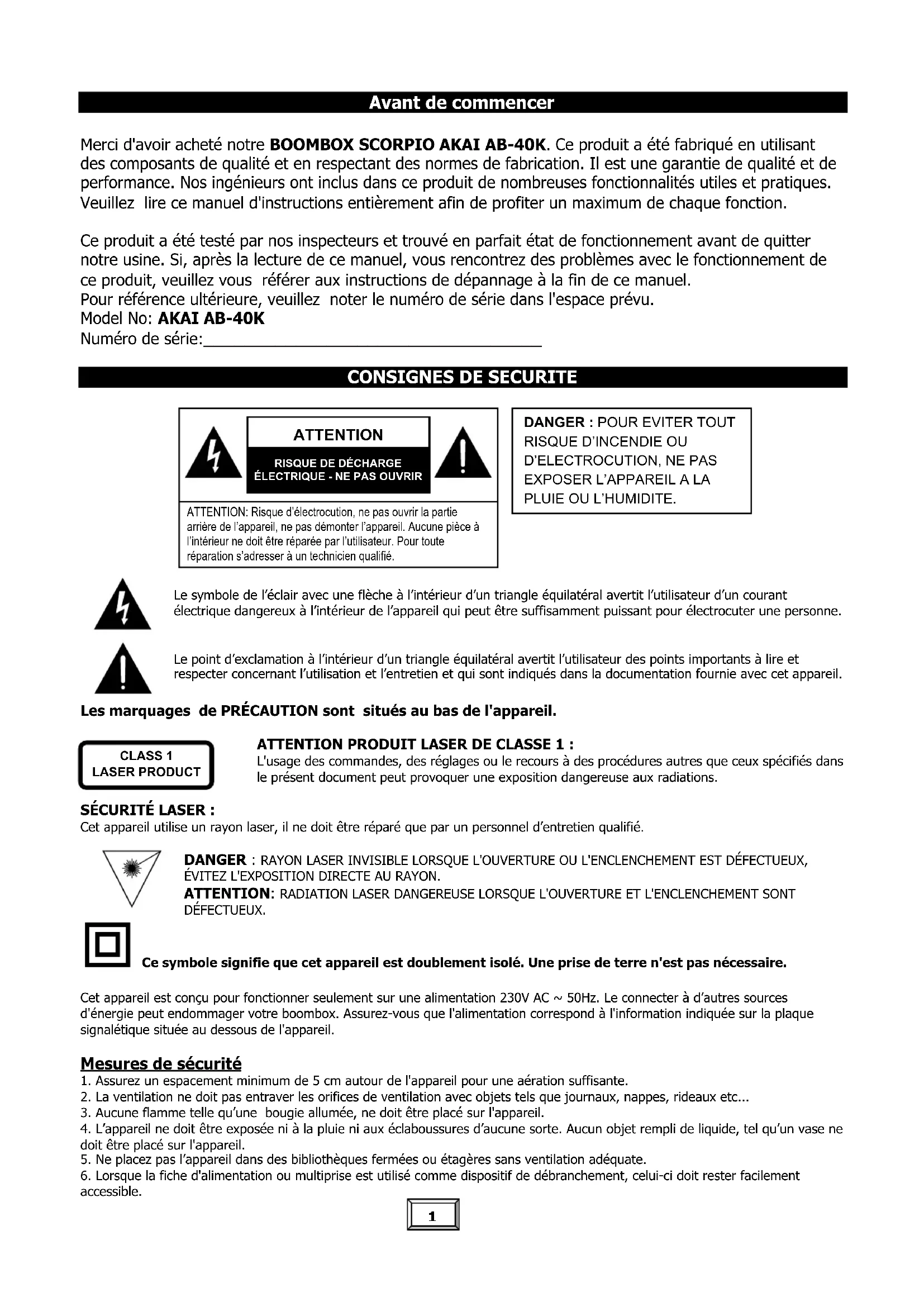

Avant de commencer Merci d'avoir acheté notre BOOMBOX SCORPIO AKAI AB-40K. Ce produit a été fabriqué en utilisant des composants de qualité et en respectant des normes de fabrication. Il est une garantie de qualité et de performance. Nos ingénieurs ont inclus dans ce produit de nombreuses fonctionnalités utiles et pratiques. Veuillez lire ce manuel d'instructions entièrement afin de profiter un maximum de chaque fonction. Ce produit a été testé par nos inspecteurs et trouvé en parfait état de fonctionnement avant de quitter notre usine. Si, après la lecture de ce manuel, vous rencontrez des problèmes avec le fonctionnement de ce produit, veuillez vous référer aux instructions de dépannage à la fin de ce manuel. Pour référence ultérieure, veuillez noter le numéro de série dans l'espace prévu. Model No: AKAI AB-40K Numéro de série:_________________________________

CONSIGNES DE SECURITE

Le symbole de l’éclair avec une flèche à l’intérieur d’un triangle équilatéral avertit l’utilisateur d’un courant électrique dangereux à l’intérieur de l’appareil qui peut être suffisamment puissant pour électrocuter une personne. Le point d’exclamation à l’intérieur d’un triangle équilatéral avertit l’utilisateur des points importants à lire et respecter concernant l’utilisation et l’entretien et qui sont indiqués dans la documentation fournie avec cet appareil. Les marquages de PRÉCAUTION sont situés au bas de l'appareil. ATTENTION PRODUIT LASER DE CLASSE 1 : L'usage des commandes, des réglages ou le recours à des procédures autres que ceux spécifiés dans le présent document peut provoquer une exposition dangereuse aux radiations. SÉCURITÉ LASER : Cet appareil utilise un rayon laser, il ne doit être réparé que par un personnel d’entretien qualifié.

DANGER : RAYON LASER INVISIBLE LORSQUE L'OUVERTURE OU L'ENCLENCHEMENT EST DÉFECTUEUX,

ÉVITEZ L'EXPOSITION DIRECTE AU RAYON. ATTENTION: RADIATION LASER DANGEREUSE LORSQUE L'OUVERTURE ET L'ENCLENCHEMENT SONT DÉFECTUEUX. Ce symbole signifie que cet appareil est doublement isolé. Une prise de terre n'est pas nécessaire. Cet appareil est conçu pour fonctionner seulement sur une alimentation 230V AC ~ 50Hz. Le connecter à d’autres sources d'énergie peut endommager votre boombox. Assurez-vous que l'alimentation correspond à l'information indiquée sur la plaque signalétique située au dessous de l'appareil. Mesures de sécurité

1. Assurez un espacement minimum de 5 cm autour de l'appareil pour une aération suffisante.

2. La ventilation ne doit pas entraver les orifices de ventilation avec objets tels que journaux, nappes, rideaux etc...

3. Aucune flamme telle qu’une bougie allumée, ne doit être placé sur l'appareil.

4. L’appareil ne doit être exposée ni à la pluie ni aux éclaboussures d’aucune sorte. Aucun objet rempli de liquide, tel qu’un vase ne doit être placé sur l'appareil. 5. Ne placez pas l’appareil dans des bibliothèques fermées ou étagères sans ventilation adéquate. 6. Lorsque la fiche d'alimentation ou multiprise est utilisé comme dispositif de débranchement, celui-ci doit rester facilement accessible.

RISQUE DE DÉCHARGEÉLECTRIQUE - NE PAS OUVRIRATTENTION: Risque d’électrocution, ne pas ouvrir la partiearrière de l’appareil, ne pas démonter l’appareil. Aucune pièce àl’intérieur ne doit être réparée par l’utilisateur. Pour touteréparation s’adresser à un technicien qualifié.

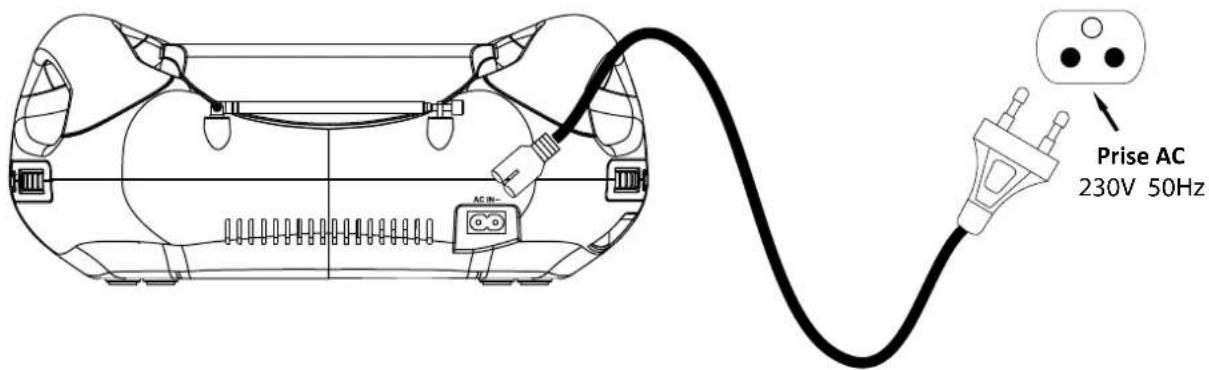

ATTENTIONALIMENTATION Alimentation sur secteur Fonctionnement sur piles Insérez la fiche du cordon secteur sur la prise d’entrée secteur à l’arrière de l’appareil, et branchez l’autre extrémité du cordon sur une prise secteur murale. Attention ! L’appareil est conçue pour fonctionner sur une alimentation secteur de 230V~50Hz. Si la fiche de cordon d'alimentation ne s'adapte pas correctement, retourner la fiche et essayer à nouveau. Ne forcez pas. Si l'appareil n’est pas destiné à être utiliser pendant une longue période, veuillez placer le sélecteur de fonction sur OFF pour éteindre l'appareil et débranchez le cordon d'alimentation de la prise murale.

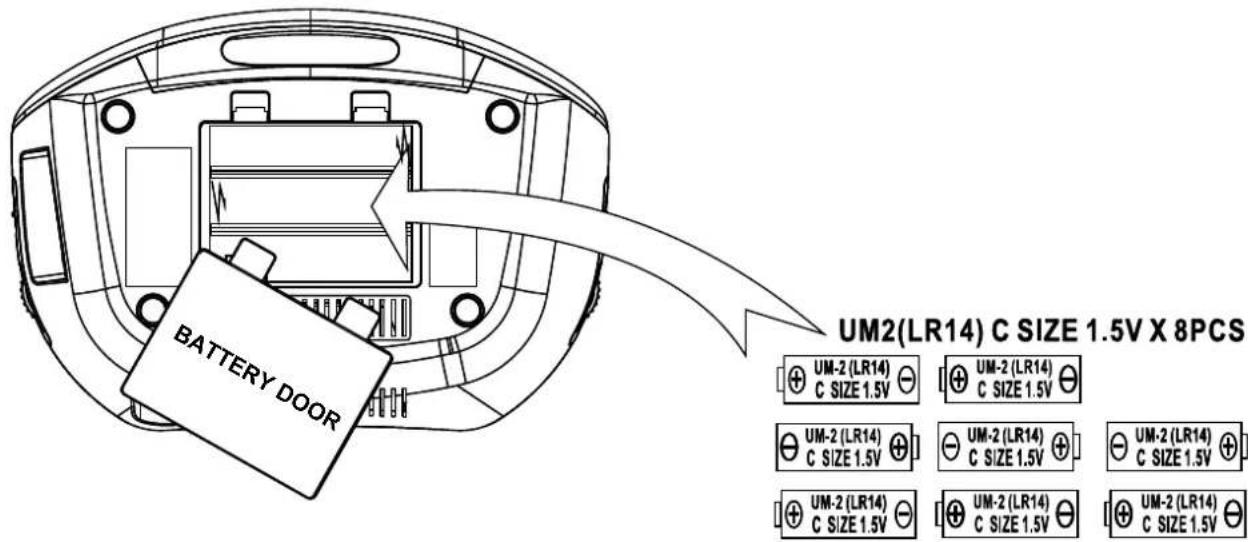

Avant d'installer les piles (non fournies), débranchez l'appareil de l'alimentation secteur. Retirez le capot du compartiment à piles situé sur le dessous de l'appareil en soulevant les deux languettes sur le couvercle de la batterie. Installez 8 piles de 1.5V (non fournies) en suivant les indications de polarité, puis remettez le couvercle. Pour faire fonctionner l’appareil sur piles, débranchez d'abord le cordon d'alimentation de la prise murale, puis débranchez le cordon d'alimentation de la prise à l'arrière de l'unité principale.

Attention: Il y a un danger d'explosion si les piles sont remplacées de manière incorrecte. Remplacez-les seulement avec des piles du même type et de même marque. Si l'appareil ne sera pas utilisé pendant une longue période, placez le sélecteur de FONCTION sur la position OFF et retirez toutes les piles de l'unité principale. Prise AC

ère mise en marche Branchez sur une prise secteur ou installez des batteries en suivant les instructions dans les sections précédentes. Faites glisser le sélecteur de FONCTION en position RADIO ou CD / USB / AUX pour allumer l'appareil. Le voyant POWER s’allumera. Commutez entre les différentes sources (Radio/CD/USB/AUX). Après avoir allumé l'appareil, faites glisser le commutateur de FONCTION pour sélectionner selon votre souhait parmi les différentes sources audio. Réglage du volume sonore Après avoir allumé l'appareil, tournez le bouton rotatif de VOLUME pour régler le niveau de volume sonore à un niveau d’écoute confortable. Réglage de l'antenne télescopique FM. L'antenne doit être étendue afin d'assurer une bonne réception dans les deux modes de radio FM. Il peut être nécessaire d'ajuster la position de l'unité et / ou la position aérienne pour obtenir la meilleure réception du signal. Amplificateur de basses En mode lecture, actionnez le bouton de BASS pour activer ou désactiver l’amplificateur de basses.

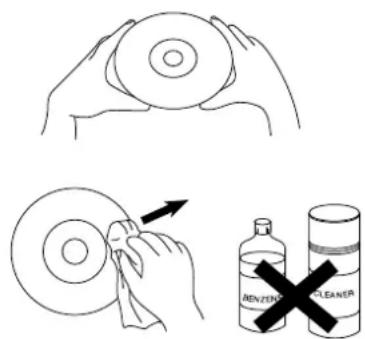

1. Assurez-vous de ne pas toucher la surface du disque. Tenez-le par les

bords. Ne laissez jamais vos empreintes de doigts sur le côté non imprimé du disque.

2. Ne pas coller d’étiquette sur les deux faces du disque.

3. Nettoyez les disques périodiquement avec un chiffon doux, et sec.

N'utilisez jamais de détergents ou de nettoyants abrasifs pour nettoyer le disque. Si nécessaire, utilisez un kit de nettoyage CD. Si un disque saute ou reste bloqué sur une section, il est probablement sale ou endommagé (rayé). Lors du nettoyage du disque, essuyer en lignes droites à partir du centre du disque vers le bord externe du disque. Ne jamais essuyer en faisant des mouvements circulaires.

4. Cet appareil est conçu pour lire des disques CD audio ou des disques au format MP3. Les autres disques

non conformes ne pourront pas être lus correctement.

5. Conservez vos disques dans leur étui lorsque vous ne les utilisez pas.

6. Une exposition prolongée au soleil, à des températures élevées et à l’humidité, ou à la poussière,

risquent d’endommager le disque.

7. Il est interdit d’écrire sur le disque avec une pointe. (Stylo bille, crayon, etc…).

1. Pour éviter tout incendie ou un choc électrique, débranchez la prise secteur de votre appareil lors du

2. Faites preuve de prudence lors du nettoyage de l’appareil afin de ne pas abîmer la finition de votre

3. un chiffon humide et savon doux peut être utilisés pour nettoyer le panneau avant de l’appareil.

• Pour nettoyer la lentille Si la lentille est sale, votre lecteur peut sauter ou ne peut pas lire un CD correctement.

1. Ouvrez la porte du CD.

2. A l’aide d’un soufflet / d’une brosse spéciale pour appareil photo et caméra, soufflez sur la lentille une

fois ou deux, éliminez la poussière ou les particules de la lentille puis soufflez de nouveau avec le soufflet.

3. Pour enlever les empreintes digitales, utilisez un coton-tige sec pour essuyer à partir du milieu vers le

bord externe de la lentille.

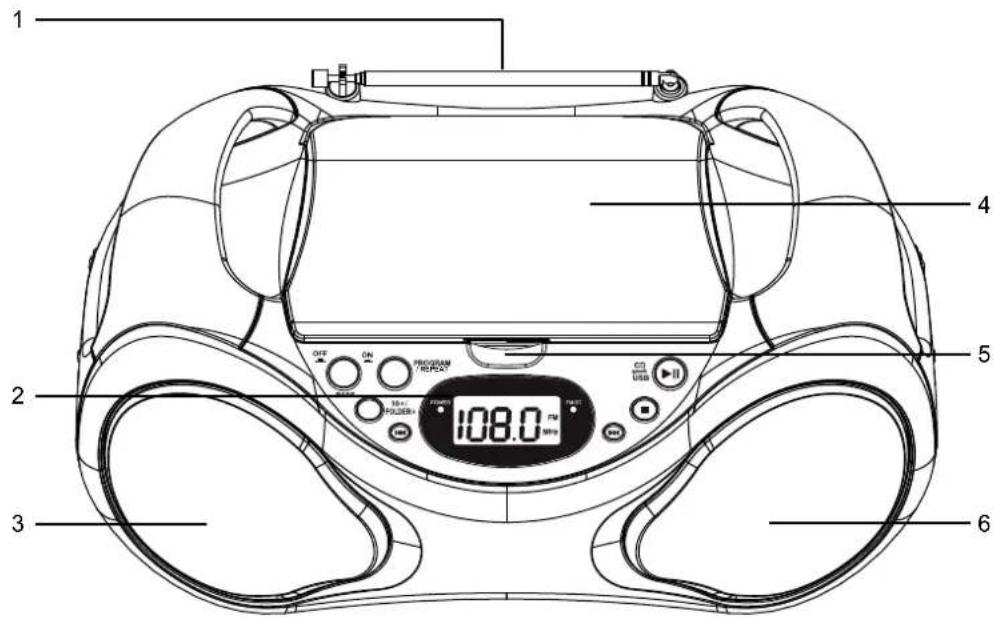

1. Antenne Télescopique

3. Haut-parleur gauche

6. Haut-parleur droit

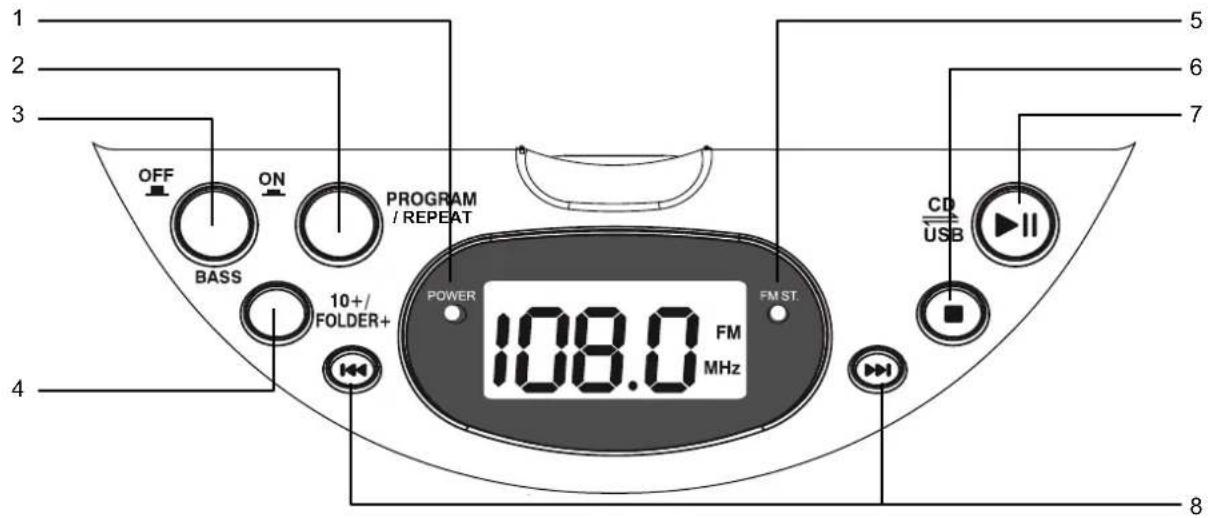

Panneau de commandes

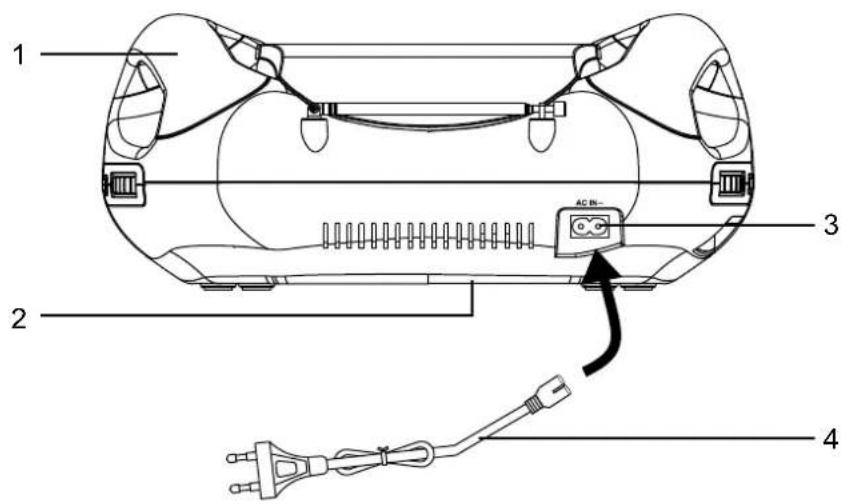

1. Indicateur d’alimentation

3. Entrée alimentation secteur AC

4. Bouton de recherche de stations

3. Commutateur de fonction RADIO-

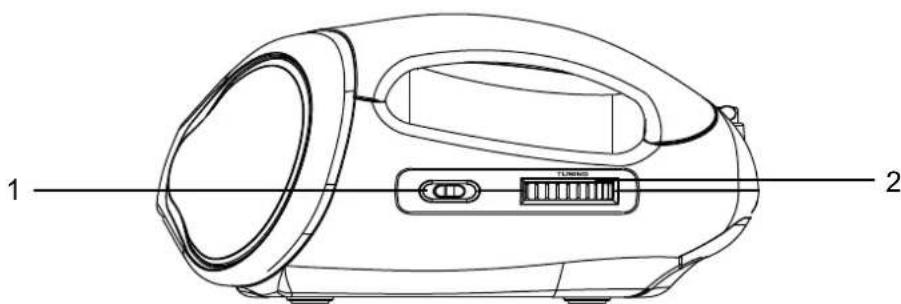

1. Sélecteur de gammes d’ondes FM ST/FM/AM

2. Bouton de recherche des stations

L'appareil est compatible pour mettre en lecture de la musique CD-R-RW & MP3 uniquement. Attention:

• La lecture des CD-R / CD-RW peut dépendre des conditions d'enregistrement.

• Ne pas apposer de sceau ou d’étiquette de chaque côté d'un CD-R/RW (le côté enregistrable ou sur le côté étiquette). Cela peut provoquer des dysfonctionnements.

• Ne chargez pas un disque CD-R / RW vierge. Si vous essayez d'ouvrir la porte du CD pendant la lecture du disque, le disque peut être endommagé.

• CD-ROM, CD-I, CDV, VCD, DVD ou CD informatique ne peuvent être lus. Chargement du disque Faites glisser le commutateur de FONCTION sur la position CD / USB / AUX pour allumer l'appareil.

1. Ouvrir le couvercle du disque à l’aide de l’encoche d’ouverture située sur le dessus de l’appareil.

2. Tenez le CD par son bord & insérez un disque dans le compartiment, face étiquetée vers le haut.

3. Refermez le couvercle et assurez-vous qu’aucun appareil n’est branché sur la prise AUXILIAIRE.

Lecture du CD Après le chargement du disque, le lecteur CD parcourt immédiatement le contenu du disque et le nombre total de pistes s’affichera sur l'écran. Appuyez une fois sur le bouton PLAY/PAUSE et la première piste / fichier sur le CD sera lu. (Si vous mettez en lecture un disque MP3, l’icône " MP3" s’affichera sur l’écran LCD.) Remarque:

• S'il n'y a pas de disque dans l'appareil, "NO" ou "ERR" sera indiquée sur l'écran.

• Si le CD ne peut pas être lu, "NO ou ERR" sera indiquée sur l'écran. Lecture / Pause Pour interrompre temporairement la lecture, appuyez sur la touche PLAY/PAUSE. La lecture de la musique sera mise en pause et le numéro de la piste en cours de lecture ainsi que le temps écoulé s'afficheront sur l'écran. L'icône de lecture se met à clignoter. Appuyez sur le bouton PLAY/PAUSE pour reprendre la lecture. Arrêt de la lecture Pour arrêter la lecture, appuyez sur la touche STOP de l'appareil. Le nombre total de plages du disque s'affichera. Saut de plage Pendant la lecture, appuyez successivement les touches SKIP ou pour sauter à la plage suivante ou précédente. Recherche rapide d’un point spécifique Pendant la lecture, appuyez et maintenez les touches SKIP ou pour effectuer une recherche rapide vers l'avant ou vers l'arrière dans la piste en cours de lecture. Lorsque les touches SKIP sont relâchées, la vitesse normale de lecture reprend immédiatement. Touche 10 + / Folder + (pour les disques MP3 uniquement) Appuyez et maintenez la touche 10 + / FOLDER + en cours de lecture, pour faire avancer 10 plages à la fois. Appuyez sur la touche 10 + / FOLDER + une fois pour avancer dans le dossier suivant sur un disque MP3. Remarque: Cette fonction 10+/FOLDER+ n'est pas disponible en mode disque CD normal. (Cette fonction est uniquement disponible en mode MP3 & en mode USB). 6MODE USB L'appareil est conçu pour mettre en lecture de la musique contenue dans une clé USB. Si les fichiers ne sont pas en format MP3, les fichiers ne pourront pas être lus correctement.

1) Insérez la clé USB dans le port compatible USB de l'appareil. Assurez-vous qu'aucun appareil n’ est

branché à la prise AUXILIAIRE.

2) Faites glisser le commutateur de FONCTION sur la position CD / USB / AUX pour allumer l'appareil.

3) Si l'appareil est en mode CD, appuyez et maintenez le bouton PLAY / PAUSE pendant plus de 1 seconde

pour passer en mode USB. L’icône "USB" s’affichera sur l'écran LCD. (Pour revenir au mode CD, appuyez et maintenez le bouton PLAY/PAUSE pendant plus de 1 seconde. L’icône "USB" disparaîtra de l’écran.)

4) Après insertion et lecture du périphérique USB, l'appareil affiche le nombre total de fichiers contenus sur

la clé USB. Lecture USB Après insertion de la clé USB dans le port compatible USB, appuyez une fois sur la touche PLAY/PAUSE, la première piste ou fichier contenu dans la clé USB sera lu. L’icône "MP3" affichera pendant la lecture. Touche Lecture/Pause Pour interrompre temporairement la lecture, appuyez sur la touche PLAY/PAUSE. La lecture sera mise en pause. Le numéro de la piste en cours de lecture ainsi que le temps écoulé s'afficheront sur l'écran. L'icône de lecture se met à clignoter. Appuyez sur le bouton PLAY/PAUSE pour reprendre la lecture. Arrêt de la lecture Pour arrêter la lecture, appuyez sur le bouton STOP de l'appareil. Le nombre total de pistes ou fichiers contenus dans la clé USB affichera. Saut de plage Pendant la lecture, appuyez les touches SKIP ou pour sauter à la plage suivante ou précédente. Recherche rapide d’un point spécifique Pendant la lecture, appuyez et maintenez les touches SKIP ou pour effectuer une recherche rapide vers l'avant ou vers l'arrière dans la piste en cours de lecture. Lorsque les touches SKIP sont relâchées, la lecture à une vitesse normale reprend immédiatement. Touche 10+ / Folder + Appuyez et maintenez enfoncé la touche 10+/FOLDER + en cours de lecture, pour faire avancer 10 plages à la fois. Appuyez sur la touche 10+/FOLDER+ une fois pour avancer dans le dossier suivant dans la clé USB.

7FONCTION REPETITION (MODE CD/MP3 & USB) Répétition de la piste en cours Pendant la lecture, appuyez sur la touche PROGRAM/REPEAT jusqu'à ce que l'icône s'affiche sur l’écran LCD. La piste ou le fichier sélectionné sera répété en continu. Répétition du dossier en mode MP3 Pendant la lecture, appuyez sur la touche PROGRAM/REPEAT jusqu'à ce que l'icône et FOLDER (DOSSIER) s'affichent sur l’écran. Tous les fichiers ou les pistes contenus dans le dossier seront répétés en continu. Remarque: La fonction REPEAT FOLDER - n'est pas disponible en mode disque CD normal. (Cette fonction est uniquement disponible en mode MP3 & en mode USB). Répétition de toutes les pistes Pendant la lecture, appuyez sur la touche PROGRAM / REPEAT jusqu'à ce que l'icône s’affiche. Tous les fichiers ou les pistes contenus dans le dossier seront répétés en continu. Revenir à la lecture normale Appuyez sur la touche PROGRAM / REPEAT jusqu'à ce que l’indicateur NO REPEAT s’affiche. La lecture normale reprendra. FONCTION PROGRAMMATION Cet appareil peut programmer la lecture de 20 pistes ou fichiers maximum en mode CD/MP3 & USB. Chargez le disque CD ou CD MP3 dans le compartiment CD (sans appuyer sur le bouton " PLAY/PAUSE") ou insérez lé clé USB dans le port compatible USB (sans appuyer sur le bouton "LECTURE / PAUSE").

1. Appuyez une fois sur la touche PROGRAM/REPEAT en mode STOP. "P01" s'affichera sur l'écran

2. Appuyez sur la touche 10+/FOLDER+ pour sélectionner d’abord le dossier souhaité (pour les disques

3. Appuyez sur les touches SKIP ou pour sélectionner la piste à programmer.

4. Appuyez de nouveau sur la touche PROGRAM/REPEAT pour enregistrer la piste /fichier sélectionné.

5. Répétez les étapes 2-4 pour programmer jusqu'à 20 pistes ou fichiers.

6. Appuyez sur le bouton PLAY/PAUSE pour lire les pistes programmées une fois la programmation

terminée. L’icône " PROG" affichera pendant la lecture de la programmation.

7. Pour effacer la programmation et reprendre une lecture normale, appuyez deux fois sur la touche STOP

pendant la lecture, ou ouvrir la porte du compartiment CD, ou passer en mode RADIO. Remarque: L'appareil peut mémoriser jusqu'à 20 pistes ou fichiers. Au cours de la programmation de la lecture, l'utilisateur peut toujours sélectionner les fonctions "Répéter 1 / Répéter tout "

1MODE RADIO Cet appareil est conçu pour recevoir la radio FM Stéréo / FM et AM.

1. Placez le commutateur de fonction situé sur le côté de l'appareil pour sélectionner le mode RADIO.

2. Placez le commutateur de gamme d’onde BAND situé sur le côté droit de l'appareil pour sélectionner la

gamme d’ondes parmi FM ST, FM ou AM.

3. Réglez le bouton TUNING « recherche des stations » situé sur le côté de l'appareil pour régler la

fréquence de la station de radio souhaitée.

4. La fréquence radio sera affichée sur l'écran LCD.

5. Pour le mode FM stéréo, veuillez placer le commutateur de gamme d’onde BAND sur FM ST.

L’indicateur FM ST sera allumé lorsque le signal de réception sera assez fort.

6. Pour le mode FM mono, veuillez placer le commutateur de gamme d’onde BAND sur FM.

L’indicateur FM ST sera désactivé.

7. Pour le mode AM, veuillez placer le commutateur de gamme d’onde BAND sur AM.

Remarque: L'appareil a une antenne AM intégrée, qui peut fournir une réception adéquate dans la plupart des régions. Si la réception AM est faible, essayez d'ajuster l'emplacement l'appareil pour améliorer la réception. Si la réception FM est faible, essayer de régler la longueur et l'angle de l'antenne FM afin d’améliorer la réception du signal.

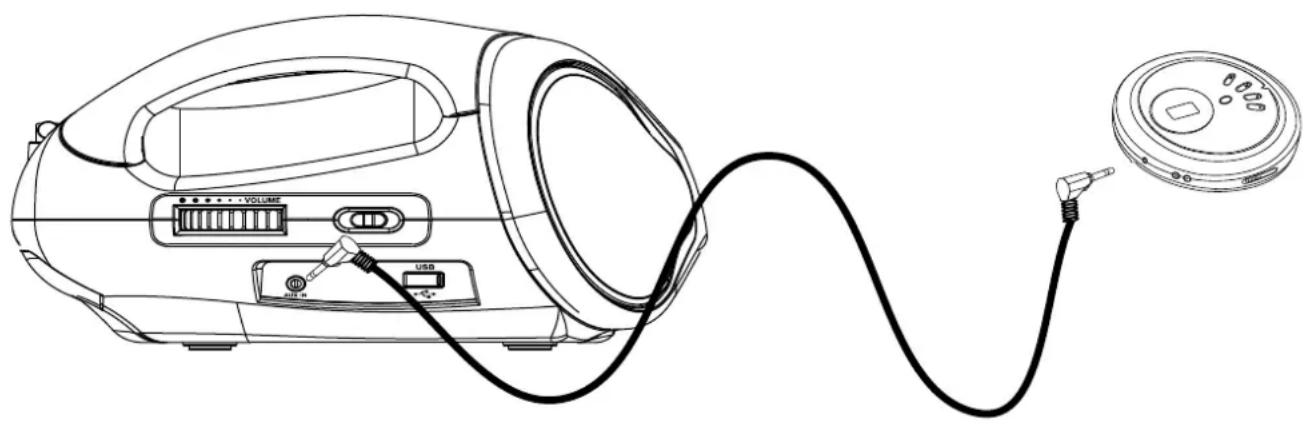

MODE AUXILIAIRE Branchement AUXILIAIRE La prise AUXILIAIRE vous permettra de connecter un lecteur de musique externe ou une source sonore externe telle que votre téléphone à l’unité principale.

1. Branchez un câble audio de 3,5 mm (non inclus) dans votre appareil externe et branchez l'autre

extrémité (3,5 mm jack) à la prise AUX-IN situé sur le côté de l'unité.

2. Assurez-vous que votre appareil externe est sous tension.

3. Placez le commutateur de FONCTION sur CD / USB / AUX.

4. Lancez la lecture de la musique sur votre appareil externe.

5. Régler le bouton de volume pour contrôler le niveau sonore à partir de votre BOOMBOX AH-50.

Si une panne survient, vérifiez d'abord les points énumérés ci-dessous avant de prendre votre appareil pour réparation. Si vous ne parvenez pas à remédier à un problème en suivant ces conseils, consultez votre revendeur ou centre de service.

AVERTISSEMENT: En aucun cas vous ne devez essayer de réparer l'appareil vous-même, car cela annule

Le volume n'est pas ajusté. L’alimentation secteur n'est pas branchée correctement. Ajustez le volume sonore. Connectez correctement l'alimentation secteur Les touches de l’appareil ne fonctionnent pas correctement Par un phénomène électrostatique, le produit peut présenter des dysfonctionnements. Eteignez l'appareil, débranchez la prise secteur, et rebranchez-le après quelques secondes. Mauvaise réception de la radio Le signal radio est faible.

Les interférences peuvent être causées par la proximité d’autres équipements électriques tels que le téléviseur, DVD, ordinateur… Réglez l'antenne pour une meilleure réception. Gardez votre appareil à distance d’autres équipements électriques. Pas de lecture CD Le disque est sale Le disque est à l'envers.

Le lecteur CD est en mode pause. Nettoyer ou remplacer le disque Retournez le disque de sorte que la face étiquetée soit vers le haut. Appuyez sur le bouton Lecture/Pause. Pas de son en mode USB Le volume est au minimum. La clé USB n'est pas connectée correctement. Ajustez le niveau du volume. Retirez la clé USB & réinsérez- la de nouveau.

USB Port compatible USB 2.0 pour lecture fichier MP3

SECTION AUDIO Puissance de sortie 2 x 3.6W (2 x 1.8 W RMS) Entrée auxiliaire 3.5 mm Les spécifications et le design de l’appareil peuvent être soumis à modifications sans préavis

Cet appareil est conforme aux exigences imposées par la Directive Européenne 2006 / 95 CE (Directives sur la Compatibilité Electromagnétique et Basse Tension) Attention ! Ce logo apposé sur le produit indique qu’il s’agit d’un appareil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d’équipements électriques et électroniques (DEEE). Ce symbole signifie que les produits électriques et électroniques usagées ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits. Si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire ! - La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l’environnement et la santé humaine dans le cycle de retraitement de ce produit. - Ainsi, lors de la fin de vie de cet appareil, celui-ci ne doit pas être jeté avec les déchets municipaux non triés. Les appareils électriques et électroniques doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage adéquats de ces appareils. - Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Veuillez contacter votre administration locale pour plus de renseignements. Vous avez l’obligation d’utiliser les systèmes de collecte sélective mise à votre disposition. - Si votre appareil électrique et électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur. - En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l’environnement et la santé humaine.
