MODE D'EMPLOI AGB 644/WP - INSTRUCTION FOR USE WHIRLPOOL

Modèles munis de pompe d'évacuation 17

Produit effet "brilliance" 18

Polishing liquid 26

Abrillantador 42

Brillhantador 50

SEZ. 14

Nettoyage journalier habituel 20

pompe d'évacuation 20

Bras de lavage Frein de blocage Tube niveau d'eau Résistance Conteneur brillant Sécurité micro porte Bras de rincage Jet rince Bagu du filtre Bac à sel Filtre de la pompe

Bras de rincage Plateau tournant

Trop-plein Résistance Bac à sel Conteneur brillantine Micro-interrupteur de sécurité de la porte Gicleur de lavage Gicleur de rincage Bague du filtre Colonne de lavage Filtre de la pompe

Aménager le lave-vaisse sur le lieu de son installation, enlever l'emballage, vérifier l'intégrité de la machine, des composants et que la marchandise corresponde bien au nombre de pièces commandées.

En cas de doutes, ne pas utiliser l'appareil jusqu'à ce qu'elle n'ait été contrôlée par du personnel qualifié. Enlever les cartons, les palettes en bois, les feuillards et le polyester en les partageant selon leur type puis procéder à leur traitement auprès d'une décharge.

Le matériel d'emballage ne doit pas être laissé à la portée de n'importe qui, notamment des enfants, car il peut constituer une source de danger.

Le branchement, le fonctionnement et l'élimination d'inconvénients doivent être réalisés par un personnel que nous préparons ou par un installateur qualifié.

L'appareil peut être installé auprès d'une grande surface commerciale et ou auprès de restaurants, non pas dans un lieu industriel.

Attention: l'installation interne, ainsi que pour les locaux où l'on installe des appareils pour un personnel doit répondre aux normes de sécurité.

L'entreprise de construction décline toute responsabilité pour des dommages directs ou indirects si telles normes ne seront pas respectées.

3 Mise al'oeuvre de l'appareil

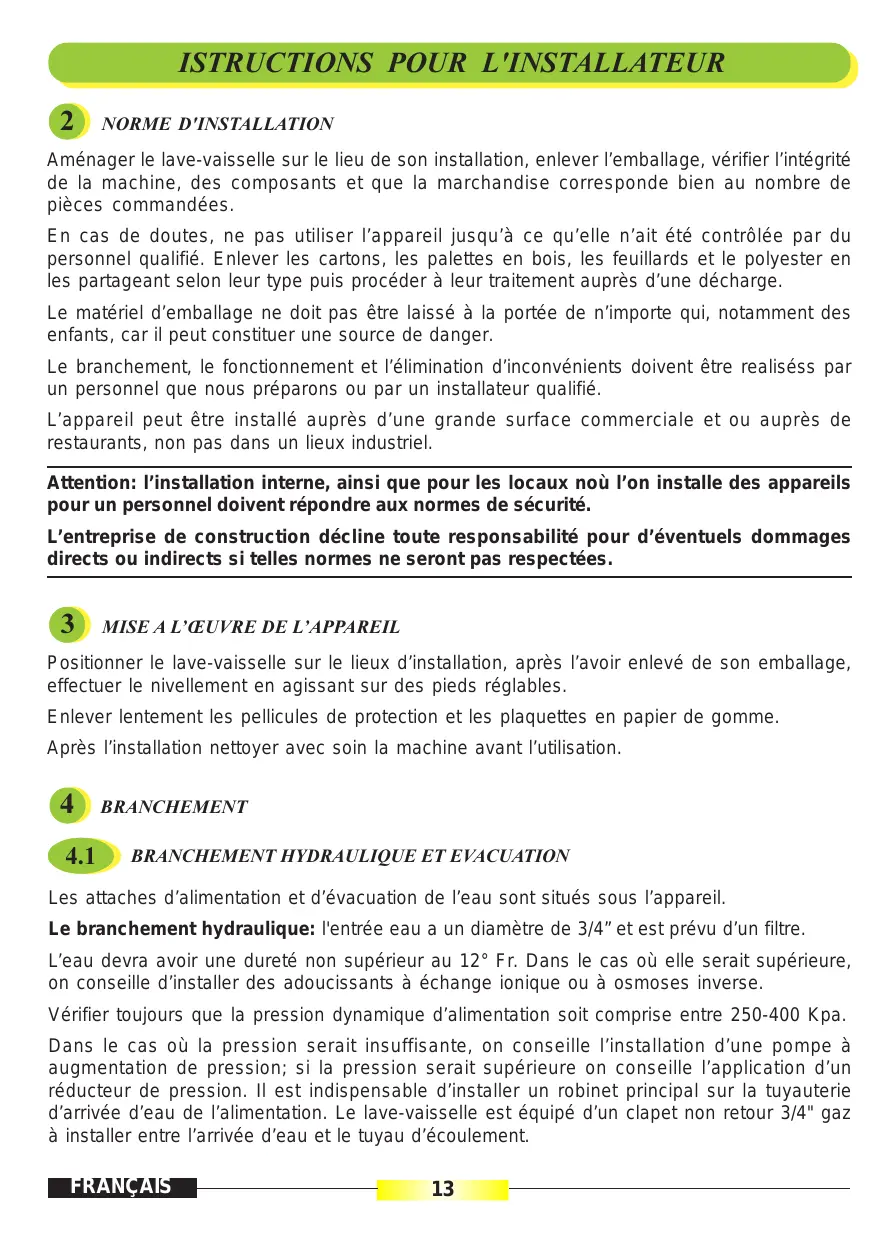

Positionner le lave-vaisselle sur le lieu d'installation, après l'avoir enlevé de son emballage, effectuer le nivellement en agissant sur des pieds réglables.

Enlever lentement les pellicules de protection et les plaquettes en papier décollantes.

Après l'installation, nettoyer avec soin la machine avant l'utilisation.

4.1 Branchement hydraulique et evacuation

Les attaches d'alimentation et d'évacuation de l'eau sont situées sous l'appareil.

Le branchement hydraulique : l'entrée eau a un diamètre de 3/4 et est prévue d'un filtre.

L'eau devra avoir une durée non supérieure au Fr. Dans le cas où elle serait supérieure, on conseille d'installer des adoucissants à échange ionique ou à osmose inverse.

Vérifier toujours que la pression dynamique d'alimentation soit comprise entre 250-400 kPa.

Dans le cas où la pression serait insuffisante, on conseille l'installation d'une pompe à augmentation de pression ; si la pression serait supérieure, on conseille l'application d'un réducteur de pression. Il est indispensable d'installer un robinet principal sur la tuyauterie d'approvisionnement en eau de l'alimentation. Le lave-vaiselle est équipéd d'un clapet anti-retour 3/4" gaz à installer entre l'approche d'eau et le tuyau d'évacuation.

Attention: afin d'obtenir les prestations et productions déclarées par le constructeur, il faut que toutes les machines soient alimentées avec eau chaude 50°C. En cas d'alimentation à l'eau froide, la capacité productive de la machine est réduite par rapport à la température même.

Évacuation: chaque appareil est déjà doté de tubes pour liaison à l'évacuation, ceci sera à prévoir par rapport au sol, avec une pile à syphoïde.

Attention: vérifier que les tuyaux de remplissage et d'écoulement ne soient ni pliés ni étranglés le long de leur parcours.

Branchement electrique

L'appareil doit être relié à un interrupteur général au mur de même puissance de module avec un dégagement thermique et un relatif bloc différentiel. Pour les modèles triphasés, utiliser un câble électrique de type H07RN-F de même longueur.

Attention: il est obligatoire de réaliser un bon branchement de terre selon les normes en vigueur et insérer l'appareil dans un système Equipotentiel en reliant la vis mise sur la base marquée avec le relatif symbole. L'entreprise de construction décline toute responsabilité pour d'éventuels dommages directs ou indirects, dans le cas où telles normes ne seraient pas respectées.

Avant d'effectuer le branchement à l'appareil, vérifier que :

• la tension de fonctionnement soit celle indiquée sur la plaquette des données techniques mise sur l'appareil;
• pour un correct branchement, se référer aux schémas électriques.

• Ouvrir le robinet qui alimente l'eau et insérer l'interrupteur général au mur.
• Vérifier qu'à l'intérieur du lave-vaisse il n'y ait pas de corps étrangers.
• S'assurer que les panneaux de couverture soient montés.
• Contrôler que le tube du trop-plein soit bien fixé et positionné.
• Contrôler que le filtre et le collier soient bien logés et bloqués.
• Contrôler que le porte soit fermé.
• Appuyer l'interrupteur général 1 sur la position 1.
• La lampe-témoin du réseau 2 s'allume et en même temps s'amorce le remplissage du chauffe-eau et de la cuve avec les résistances de chauffage intégrées.
• Lorsque la machine a atteint 50°C dans la cuve et 85°C dans le chauffe-eau (lampe 11 éteinte), mettre dans la cuve le détergent liquide du type non moussant : environ 50 cl. au premier remplissage, puis 25 cl. environ tous les 4/5 lavages. Suivre, néanmoins, en ce qui concerne le dosage de détergent les instructions indiquées par le fournisseur des produits.

Tous les modèles ont le doseur automatique de produit effet "brilliance" à membrane.

Les doseurs sont fournis et vérifiés lors de l'ouverture, pour être régés en fonction du type de produit utilisé. Le réglage se fait en agissant sur la vis ±bP (Fig. 3) existante sur le doseur ; en tournant dans le sens inverse de l'horloge, cela augmente la densité, au contraire, cela diminue.

Le prélèvement de produit nécessaire pour chaque rinçage se fait automatiquement.

On conseille de faire faire le réglage par le personnel des entreprises qui fournissent les produits de lavage.

Dispositionif de securite

1) Microinterrupteur sur le porte pour arrêter le cycle si la porte est ouverte. Fermer la porte pour recommencer le cycle interrompu. 2) Protecteur thermo-ampérométrique sur la pompe de lavage. 3) Protection de niveau soit sur le chauffe-eau que sur le bac. 4) Dispositif qui empêche le retour de l'eau du chauffe-eau dans le réseau. 5) Trop-plein, relié à l'évacuation, pour maintenir le niveau de l'eau du bac constant. 6) Thermostat de sécurité sur le chauffe-eau qui interrompt le courant électrique en cas de surchauffe pour prévenir des dommages.

En cas d'intervention du thermostat de sécurité :

• enlever le panneau inférieur de la machine;
• laisser refroidir le chauffe-eau;
• contrôler le fonctionnement du thermostat du chauffe-eau et si nécessaire le substituer;
• contrôler le télécommandeur des résistances du chauffe-eau et si nécessaire le substituer (pour les seuls mod. triphasés 400V);
• remettre en marche l'appareil, poussant le bouton R du thermostat de sécurité (Fig. 4).

MESURE de sécurité et instruction de l'utilisateur

Le personnel spécialisé qui effectue l'installation et le branchement électrique est tenu à instruire de façon convenable l'utilisateur pour le fonctionnement de l'appareil : celui-ci devra être mis au courant des mesures de sécurité à respecter, et il devra lui être remis un mode d'emploi avec la recommendation de le tenir en bon état.

L'appareil est destiné seulement à usage professionnel.

La société décline toute responsabilité pour d'éventuelles altérations sur des systèmes de sécurité.

Instructions pour l'utilisateur

La machine est destinée seulement à l'utilisation professionnelle pour le lavage de petites assiettes, verres et couverts.

L'usine de construction décline toute responsabilité pour des dégâts directs ou indirects causés par une utilisation impropre de la machine ou par une utilisation de produits différents de ceux indiqués.

Controles preliminairs

S'assurer, avant d'allumer la machine, que :

• les filtres de protection du bac soient toujours propres et insérés à leur place;
• le trop-plein doit être inséré à sa place;
• les moulinets de lavage et rinçage tournent librement et sans impureté;
• l'interrupteur au mur soit inséré;
• le robinet de l'eau soit ouvert;
• que les tiges de lavage et de rinçage soient sans impuretés et dans la juste inclinaison.

Remplissage de la CUVE et demarrage

Attendre que la machine ait atteint la température (lampe 11 éteinte), effectuer un cycle à vide, puis introduire le panier dans le compartiment de lavage après avoir débarrassé les couverts de leurs déchets solides.

Introduire le détergent, de type non moussant en quantité indiquée par l'entreprise de production. Fermer la porte, appuyer sur le bouton 3 pour démarrer le cycle de lavage, la lampe 4 s'allumera en même temps.

Achevez le cycle de rinçage (lampe 4 éteinte), ouvrez la porte, enlevez le panier et laissez-le à l'air pendant quelques minutes pour le laisser ainsi sécher.

Si on ouvre la porte pendant que le programme est en marche, celui-ci se bloque et ne reprend qu'après la fermeture de la porte.

Lorsque la vaisselle est particulièrement sale, il est préconisé de changer souvent l'eau de la cuve.

Pour que le rinceage ait lieu à des températures optimales, il faut que la lampe 11 soit toujours éteinte.

Attention: le cycle de régénération doit être effectué en fin de journée ou pendant les heures de repos.

Pour effectuer le cycle de régénération, opérer comme décrit ci-après : amener l'interrupteur général 1 placé sur le tableau de commandes sur la position "0".

Enlever la fiche de courant de la prise de secteur.

Enlever le tube de trop-plein (Pag. 3 - Pos. 3).

Remplir le conteneur de sel situé dans la cuve avec 1 Kg. de gros sel de cuisine, en faisant attention de bien revisser le bouchon après (Fig. 7).

Introduire la fiche d'alimentation dans la prise de secteur.

Appuyer sur le pouvoir de régénération 5 et la lampe 6 s'allumera en même temps.

Lorsque la régénération sera effectuée (20 minutes) la lampe 6 s'éteindra.

Rouvrir la porte et remettre le tube de trop-plein suivant les instructions de mise en route - chargement initiales.

Contrôler et remettre du sel toutes les 5 régénérations.

Modeles MUNIS de POMPE d'evacuation

La machine effectue automatiquement l'évacuation de l'eau en maintenant son niveau constant à l'intérieur.

Pour évacuer entièrement l'eau de la cuve, amener l'interrupteur général 1 situé sur le tableau de commandes sur "0".

Appuyer sur le bouton 9 mis en évidence sur la figure et attendre que la cuve soit entièrement vidée.

Vidange manuelle BAC

À la fin des opérations de lavage se compterait ainsi: - aménager l'interrupteur général sur la position "OFF"; - enlever l'interrupteur général au mur; - fermer le robinet d'alimentation de l'eau; - enlever le trop plein H (la machine commence à evacuer) (Fig. 10); - fin évacuation enlever filtre G (Fig. 10); - laver l'intérieur du bac et les filtres avec des produits adequats; - replaces le filtre et le trop plein à leur place.

13 Periodiquement

Contrôler que l'eau n'a pas une durée supérieure à Fr.

Vérifier que la température et la pression soient correctes, la pression ne devra pas dépasser les 400 kPa pour ne pas dommager l'intérieur de la machine.

Nettoyer les moulinets et les gicleurs des incrustations.

Démonter les bras de lavage 1 et de rinçage 7 en dévisant la bague filetée 2 (Fig. 1 - Pag. 3).

Nettoyer les bras de lavage et de rinçage sous un jet d'eau courante.

Nettoyer tous les jets de lavage et de rinçage sous un jet d'eau courante.

Pour nettoyer, ne jamais utiliser des outils pouvant endommager l'orifice du jet.

Remonter toutes les pièces avec soin en contrôlant de bien les avoir remises en place comme à l'origine. Nettoyer la machine à l'extérieur avec un chiffon humide du savon, rincer et essuyer ensuite soigneusement.

13.1 LAVAGE VERRES

Utiliser le panier spécial et placer les verres avec la bouche vers le bas, (Fig. 5-8).

13.2 LAVAGE Couverts

Les couverts doivent être disposées en vrac dans les espaces spéciaux.

Il est préférible d'utiliser les pièces indiquées pour le lavage des couverts position verticale en utilisant les mêmes avec leurs poignées vers le bas, (Fig. 9).

13.3 DETERGENT

D'habitude, après que l'eau dans le bac ait atteint la température de travail, introduire le détergent de préférence liquide, non moussant en quantité indiquée par l'entreprise de production. À chaque 4 et 5 lavages, ajouter un ultérieur détergent.

Vérifier après plusieurs expériences pratiques les dosages ajustés.

13.4 Produit EFFET “brillance

Contrôler de façon périodique le niveau du tensioactif d'évacuation, si celui-ci est trop dense le diluer éventuellement avec de l'eau.

Pour d'éventuelles variations de dosage de produit effet "brilliance" voir les instructions au chapitre 6.

14 En cas de PANNE

Eviter de manipuler l'appareil ou tenter de le mettre en marche, mais enlever tout de suite l'interrupteur général, fermer le robinet d'interception d'eau et avertir le Service Assistance ou un personnel spécialisé.

ANOMALIE	CAUSE	REMEDE
LE VOYANT LUMINEUX INDIQUANT QUE LA MACHINE EST SOUS TENSIONS NE S'ALLUME PAS	Ampoule brûlée. Il n'y a pas de courant.	Substituer. Contrôle l'interrupteur d'alimentation ou la prise de courant.
LA MACHINE NE SE REMPLIT PAS D'EAU AU DÉMARRAGE	Robinet de l'eau fermé. Entrée d'air obstruée. Pressostat défectueux. Bobine électrovanne brûlée. Membrane cassée ou défectueuse.	Ouvrir le robinet. Nettoyer. Remplacer. Remplacer. Remplacer.
LE LAVAGE NE FONCTIONNE PAS	Micro-interrupteur de la porte interrompu. Bouton défectueux. Timer défectueux.	Remplacer. Remplacer. Réenclenche.
L'EAU DE LA CUVE DE RINÇAGE NE CHAUFFE PAS OU PAS ASSEZ	Température eau d'alimentation. Résistance brûlée. Thermostat déréglé. Télérupteur interrompu. Résistance incrustée de calcaire. Chauffe-eau incrustée de calcaire.	Contrôler. Remplacer. Remplacer. Remplacer. Nettoyer. Nettoyer.
LE CHARGEMENT DE LA CUVE NE S'ARRETE PAS	Bobine electrov. brûlée. Membrane cassée ou défectueuse. Aérateur sale. Pressostat cassé ou déréglé. Tube pressostat détaché.	Remplacer. Remplacer. Remplacer. Remplacer. Brancher.
LE LAVAGE EST INSUFFISANT	Gicleurs engorgés. Température de l'eau insuffisante. Détergent insuffisant. Inapproprié mal dosé. Pompes non fonctionnantes.	Nettoyer. Contrôle. Faire appel au spécialiste des détergents. Remplacer.
RINÇAGE INSUFFISANT	Orifices bouchès. Electrov. sale. Pression d'eau insuffisante. Chauffe-eau entartré.	Nettoyer. Nettoyer. Contrôle le circuit hydr. Nettoyer.
TACHES ET AURÉOLES SUR VERRES ET COUVERTS	Eau dont le calcium et le magnésium ne sont pas compris entre 7 et 10 °F. Eau avec d'autres minéraux (Fe-etc.)	Contrôle et faire appel à un technicien spécifique.

L'appareil est conçu de telle sorte qu'il ne requiert que très peu d'entretien; nous préconisons malgré tout de le faire contrôler deux fois par an par un technicien qualifié.

N. B. : le constructeur décline toute responsabilité venant de dommages volontaires, dommages issus d'un manque de soin ou négligence ou dérivant du non-respect des indications, instructions et normes, ou de branchements erronés.

15.1 Nettoyage journalier habituel

L'appareil est réalisé avec un système de protection contre les jets d'eau.

Ne diriger, en aucun cas, des jets d'eau directement sur l'appareil pour le nettoyer.

Avant de procéder, déclencher toujours l'interrupteur mural et fermer le robinet d'approvisionnement en eau. Effectuer les opérations suivantes:

• vider la cuve, rincer abondamment et nettoyer le filtre à déchets;
• remettre le trop-plein et le filtre à leur place, en s'assurant qu'ils soient bien positionnés;
• nettoyer les éventuelles incrustations de calcaire, avant que de trop grosses couches ne se forment;
• laisser, si possible, le porte ouvert pendant le temps de repos;
• nettoyer soigneusement et fréquemment les surfaces, à l'aide d'un chiffon humide; on peut aussi utiliser de l'eau et du savon ou des détergents se trouvant dans le commerce à condition qu'ils ne contiennent pas de substances abrasives ou à base de chlore, par exemple l'hypochlorite de soude (eau de javel), l'acide chlorhydrique (acide muriatique), ou tout autre solution : ces produits corrodent en peu de temps et irréversiblement l'acier inox.

En ce qui concerne le nettoyage du carrelage placé au-dessous de l'installation ou dans son voisinage, ne jamais utiliser les produits cités ci-dessus afin d'éviter que vapeurs ou éventuellement des gouttes puissent esquinter sérieusement l'acier inox. Frotter uniquement dans le sens du satinage. Rincer abondamment à l'eau propre et essuyer soigneusement.

15.2 Nettoyage journalier appareiles MUNIS de POMPE d'evacuation

Dévisser la bague et extraire le filtre en ayant soin de bien le nettoyer (Fig. 10).

Nettoyer la cuve de lavage en enlevant les éventuels résidus déposés sur le fond et rincer avec de l'eau propre. Remonter le filtre et la bague en laissant la porte ouverte, pour éviter que des odeurs malodorantes ne se forment. Enlever le filtre de la pompe d'évacuation et bien le nettoyer avant de le remonter soigneusement (Fig. 6).

16 Interruption d'utilisation prolongee

Si on doit laisser l'appareil inutilisé, pendant des périodes plus ou moins longues, déclencher l'interrupteur général, fermer le robinet de ravitaillement en eau, vider entièrement le chauffe-eau et dans le cas de températures nuisibles à venir, effectuer un nettoyage complet de l'appareil et le recouvrir d'un tissu pour le protéger de la poussière.
