Intitulé	Description
Type de produit	Thermostat BUDERUS IRT 30 Moduline 30
Plage de température	5°C à 30°C
Alimentation	230 V AC
Précision de régulation	± 0,5°C
Fonctionnalités	Programmation hebdomadaire, mode éco, mode confort
Installation	Montage mural, câblage simple
Entretien	Vérification annuelle des connexions et du fonctionnement
Sécurité	Protection contre les surcharges électriques
Compatibilité	Compatible avec les systèmes de chauffage BUDERUS
Dimensions	Dimensions compactes pour une installation discrète
Poids	Poids léger pour une manipulation facile
Garantie	Garantie de 2 ans

FOIRE AUX QUESTIONS - IRT 30 Moduline 30 BUDERUS

Comment réinitialiser le thermostat BUDERUS IRT 30 Moduline 30 ?

Pour réinitialiser le thermostat, appuyez simultanément sur les boutons 'Menu' et 'OK' pendant 5 secondes. L'écran clignotera pour indiquer que la réinitialisation est réussie.

Pourquoi le thermostat ne s'allume-t-il pas ?

Vérifiez d'abord que le thermostat est bien alimenté. Assurez-vous que les piles sont chargées ou que l'appareil est correctement branché. Si le problème persiste, contactez le service client.

Comment régler la température souhaitée sur le BUDERUS IRT 30 ?

Appuyez sur le bouton 'Menu', naviguez jusqu'à 'Réglage de la température' et utilisez les flèches pour ajuster la température souhaitée. Appuyez sur 'OK' pour confirmer.

Le thermostat affiche-t-il des erreurs ?

Oui, le thermostat peut afficher des codes d'erreur en cas de problème. Consultez le manuel d'utilisation pour connaître la signification des codes d'erreur spécifiques.

Comment passer du mode chauffage au mode refroidissement ?

Accédez au menu principal, sélectionnez 'Mode de fonctionnement' et choisissez entre 'Chauffage' ou 'Refroidissement'. Appuyez sur 'OK' pour valider votre choix.

Le thermostat ne répond pas aux commandes, que faire ?

Essayez de le réinitialiser en suivant les instructions de réinitialisation. Si cela ne fonctionne pas, vérifiez si le thermostat est correctement installé et connecté.

Comment changer les piles du thermostat BUDERUS IRT 30 ?

Ouvrez le compartiment des piles à l'arrière du thermostat, retirez les anciennes piles et remplacez-les par des nouvelles en respectant la polarité. Refermez le compartiment.

Puis-je programmer des horaires de chauffage avec le thermostat ?

Oui, le BUDERUS IRT 30 permet de programmer des horaires. Accédez au menu 'Programmation' et suivez les instructions pour définir vos plages horaires souhaitées.

MODE D'EMPLOI IRT 30 Moduline 30 BUDERUS

A régler par l'installateur (réglage DT) :

N'oubliez pas que si vous relâchez la touche radiateur dans les 3 secondes, elle doit être à nouveau poussée.

appuyer et maintenir

relâcher

Menu chauffage

Régler température ECO

Etape 1

Etape 2

Régler anticipation de chauffe

Etape 3

Régler régime temp. *

Etape 4

Régler type d'installation*

Etape 5

Régler point inférieur courbe de chauffe *

Etape 6

Régler point supérieur courbe de chauffe *

Etape 7

Régler influence de la température ambiante

Etape 8

Régler temp. min. eau de départ *

* Ces réglages sont uniquement d'application pour le régime dépendant de la température extérieure

(avec / sans compensation de la température ambiante)

Vérifier

température

extérieure et

température de l'eau*

Point d'enclenchement

Un point d'enclenchement est un réglage sur votre chrono-thermostat. Il s'agit d'un moment auquel vous souhaitez avoir une autre température. Par exemple, pour ajouter un point d'enclenchement supplémentaire, vous appuyez puis vous introduisez le jour, l'heure et la température désirés.

Courbe de chauffe

La courbe de chauffe est une ligne qui indique quelle est la température de départ pour une température extérieure bien déterminée.

• la température de départ pour une température extérieure de + 20 °C : le point inférieur ;
• la température de départ pour une température extérieure de - 10 °C : le point supérieur.

Type d'installation Point Point Influence de

inférieur supérieur la pièce

1 Radiateurs 20 °C 75 °C 6 DT avec CP
2 Convecteurs 40 °C 90 °C 8 DT avec CP
3 Robinets

thermostatiques 30 °C 80 °C 0 DT

4 Uniquement chauffage

au sol (pas de radiateurs

ni de convecteurs)

20 °C 50 °C 4 DT avec CP

DT = dépendant du temps

CP = compensation de la pièce

Alimentation : circuit de basse tension à 2 fils

non polarisé avec UBA-4000

Epaisseur maximum du fil : 1,5 mm²

Dimensions (lxhxp): 175x90x35 mm

Principe de réglage :
Modulant sur la base de :
• température ambiante • température extérieure
- une combinaison des deux

JOBNR. 716.088A 3200

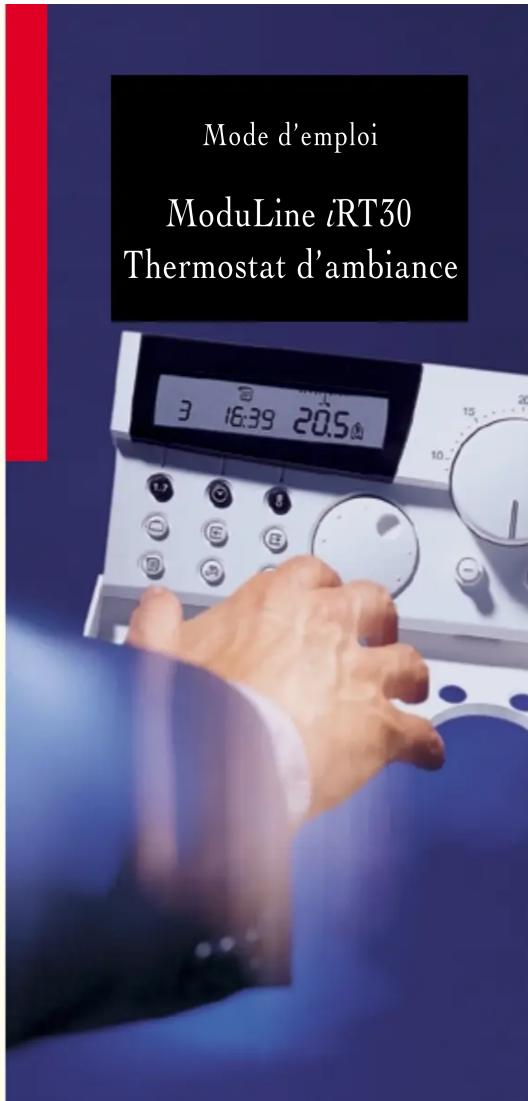

Mode d'emploi ModuLine iRT30 Thermostat d'ambiance

Réglage manuel :

Le bouton de réglage de la température est destiné au réglage manuel de la température désirée. Ce bouton déroge au programme de l'horloge. Si le bouton de réglage de la température est tourné vers le bas (verrouillage), le thermostat reprend le programme de l'horloge.

Attention

Pour la programmation (voir facilités ci-dessous), le bouton de la température doit être en position de verrouillage.

Pour augmenter ou diminuer la température de 0,5 °C, appuyez sur + et -. Dans ce cas, le programme de l'horloge n'est pas débranché.

Informations à l'écran

	la chaudière ne chauffe pas l'eau du préparateur (eau chaude hors service)
	le programme de l'horloge est affiché
	la chaudière chauffe l'eau du boiler (eau chaude en service )
	la chaudière chauffe l'eau du préparateur selon le programme de l'horloge (dispositif d'eau chaude auto)
	régulation eu fonction de l'ambiance active
	régulation eu fonction de l'extérieur active
	régulation e dépendant de la température extérieure avec compensation température ambiante est active

	la chaudière est en service
	la chaudière est hors service
	passage automatique été / hiver (uniquement s'il y a un capteur de température extérieure)
	par bloc 0,5 °C plus bas / plus haut
	régime de nuit (position ECO)
	régime de vacances
	code d'affichage chaudière

Symboles des actions :

appuyer et main- tenir

rechercher le point d'enclenchement

relâcher

20:38 20.5

écran en condition repos après 10 secondes texte jaune a l'écran change

Fonctions pour l'utilisateur (régime de la pièce) :

Action sur le thermostat et affichage à l'écran, tourner le bouton de programmation pas à pas :

Point d'enclenchement

• modifier température point d'enclenchement		07:00 215.		07:00 215.
• modifier heure point d'en clenchement		07:00 215.		07:00 215.
• point d'enclenchement supplémentaire		00:00 ECO.		1.7	00:00 ECO.		1.7	2 0000 ECO.
• supprimer point d'enclenchement		07:00 215.		8888 88.		maintenir jusqu'à ce que les chiffres jaunes disparaissent			Ecran final
Régler jour		20:38		lundi = 1, mardi = 2, etc.					2 20:38 20.5®
Régler heure		20:39							2 20:40 20.5®
Programme de vacances		100 ECO.			103 ECO.		+ + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + +
Eau chaude sanitaire
Retour au réglage d'usine. Points d'enclenchement programme d'horloge			8888 88.		maintenir jusqu'à ce que les chiffres jaunes disparaissent				1 20:38 20.5®

programme d'horloge standard

Voir verso.
