MODE D'EMPLOI DTFT 272 DUAL

• ALM-2707W-1543 UK-27 INCH TFT (17MB08)-DUVAR MON-(CHI MEI-B1)-50076258.p65 27.09.2005, 13:2134- 1 - Tabledes matières Boutons de la télécommande p. 2

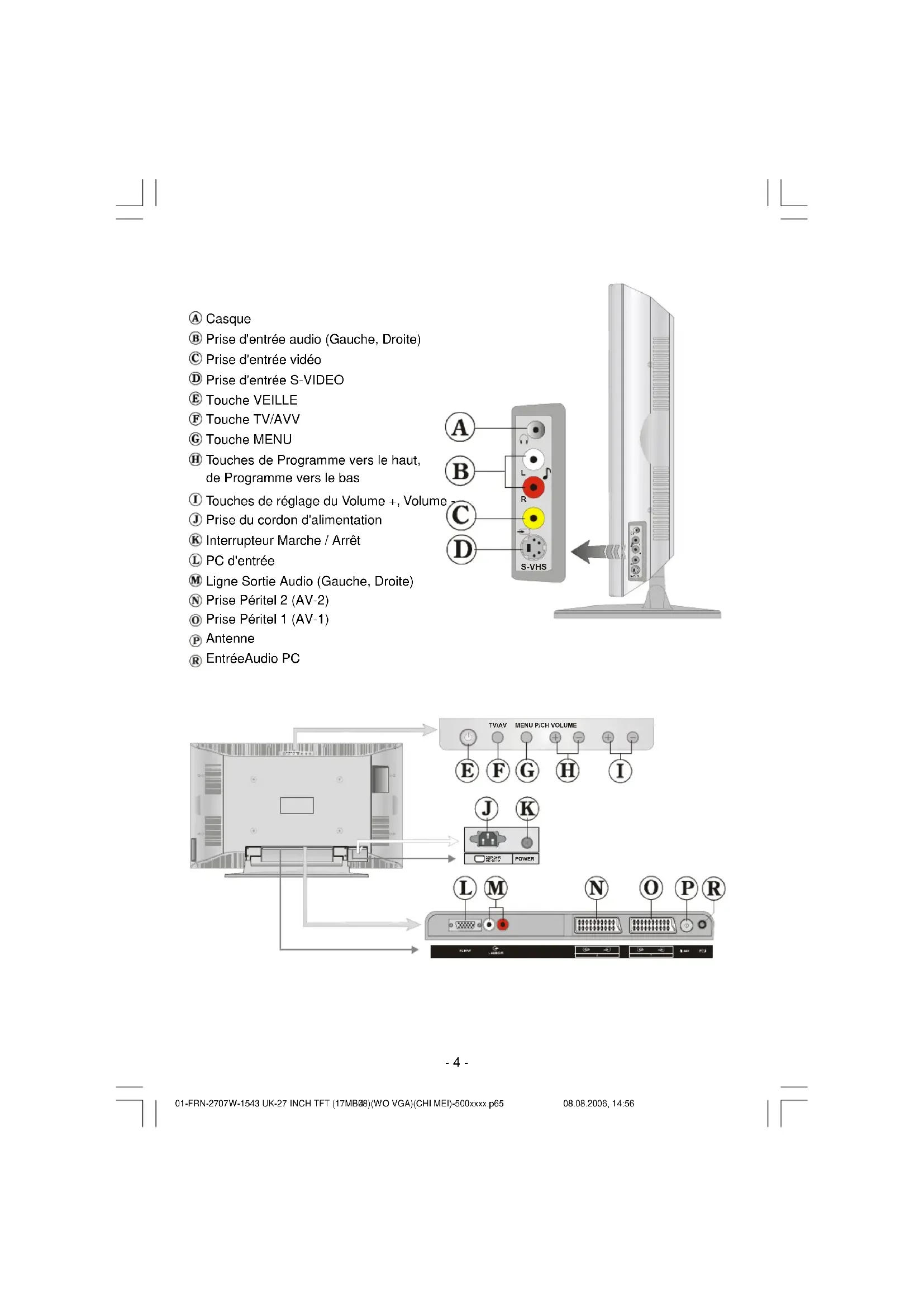

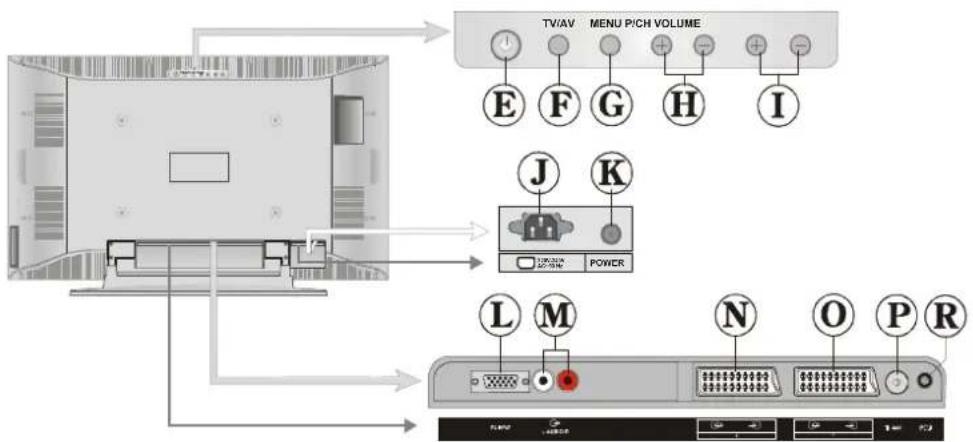

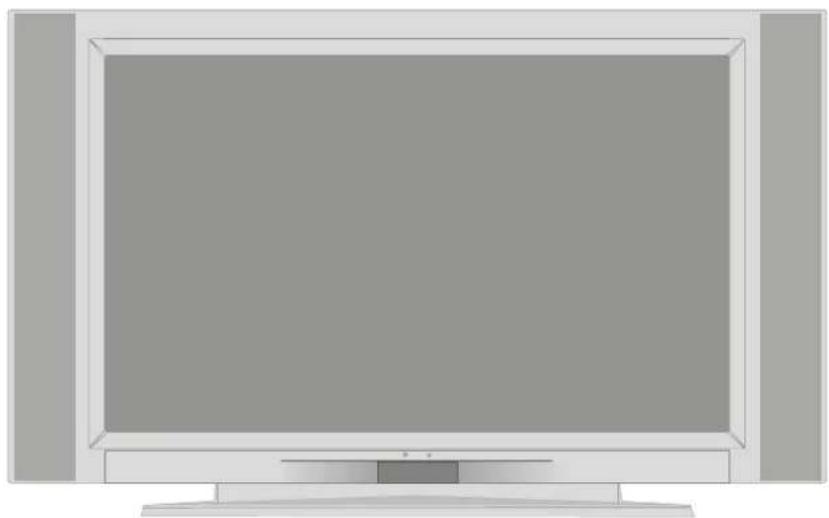

• Boutons du panneau avant p. 3
• Installation p. 5
• Caractéristiques p. 5
• Informations sur la sécurité p. 5
• Avant d'allumer votre téléviseur p. 7
• Raccordement à une source d'alimentation p. 7
• Raccordement à la prise d'antenne p. 7
• Connexion d'autres équipements (prises AV) p. 7
• Insertion de la pile dans la télécommande p. 7
• Mise sous/hors tension du téléviseur p. 7
• Pour mettre en marche votre TV : p. 7
• Pour éteindre votre TV: p. 7
• Fonctionnement du téléviseur p. 8
• SystèmeA.P.S. (système de programmation automatique) p. 8
• Fonctionnement avec les boutons du téléviseur p. 8
• Fonctionnement avec la télécommande p. 9
• Système de menus p. 10
• Menu Son (Audio) p. 10
• Menu Image p. 13
• Menu Specif. (Fonctions) p. 15
• Menu Install (Installation) p. 16
• Menu Programme p. 18
• Menu SourceAV p. 19
• Autres fonctions p. 20
• Affichage sur l'écran p. 20
• Basculement de programme (P<P) p. 20
• Accès au chaîne a deux chiffres (- /- -)20 Préférences personnelles (PP) p. 21
• Indicateur audio p. 21
• Format d'image p. 21
• Indicateur de mise en veille : p. 21
• Indicateur de coupure du son p. 21
• Absence de signal (TV) p. 21
• Absence de signal (PC) p. 22
• Indicateur de volume p. 22
• ModesAV p. 22
• Signal Hors Plage p. 22
• Mode PC p. 22
• Installation p. 22
• Passer de la TV au PC p. 22
• Menu principal en mode PC p. 22
• Menu Son p. 23
• Menu Image p. 23
• Menu spécifications : p. 23

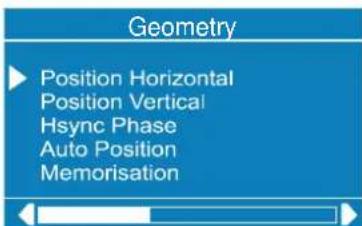

• Menu Geometry : p. 23
• Menu Source : p. 24
• Télétexte p. 24
• Fonctionnement de la fonction télétexte .24 Afficher une page télétexte p. 24
• Afficher la page d'index p. 24
• Sélection du Télétexte dans un pro- gramme TV p. 24
• Afficher le texte en mode ZOOM p. 25
• Révéler les informations «cachées» .25 Arrêter le changement automatique de page p. 25
• Sélectionner une page secondaire p. 25
• Fastext p. 25
• Quitter la fonction télétexte p. 26
• Afficher l'heure p. 26
• Quitter la fonction télétexte p. 26
• Afficher l'heure p. 26

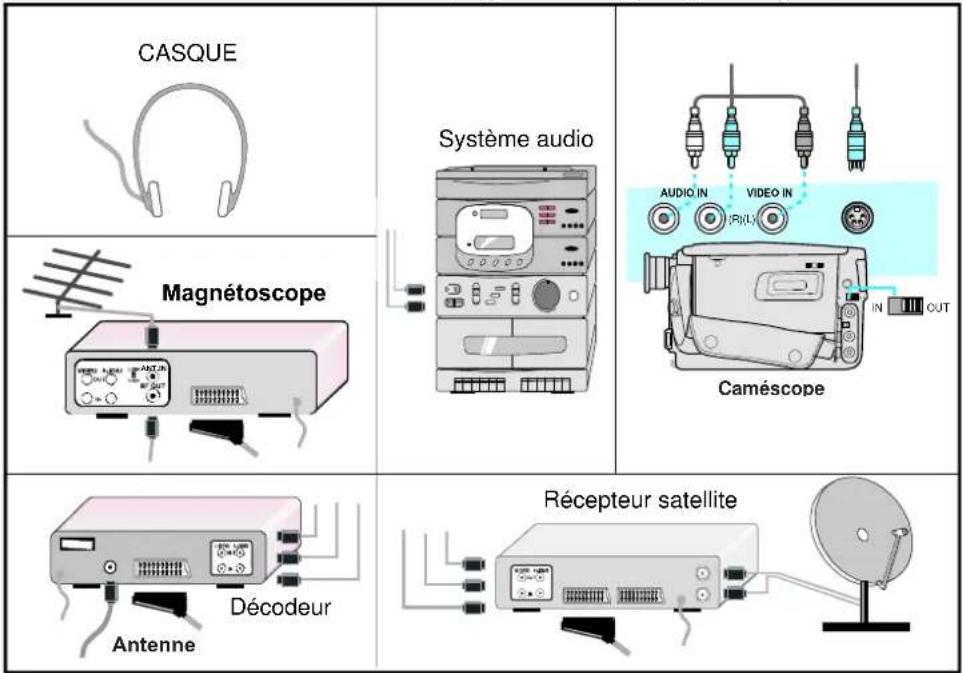

• Connexions des équipements périphériques : p. 26
• Connexion audio du PC p. 26
• Avec la prise PÉRITEL p. 26
• Via l'entrée de l'antenne p. 27
• Décodeur p. 27
• TV et magnétoscope ( sans prise péritel)27 Lecture NTSC p. 27
• Rechercher et mémoriser le canal de votre magnétoscope p. 27
• Caméra ou caméscope p. 27
• Raccordement du décodeur au magnétoscope p. 27
• Connexion du casque p. 28
• Connexion du PC p. 28
• Spécifications de l'entrée PC p. 29

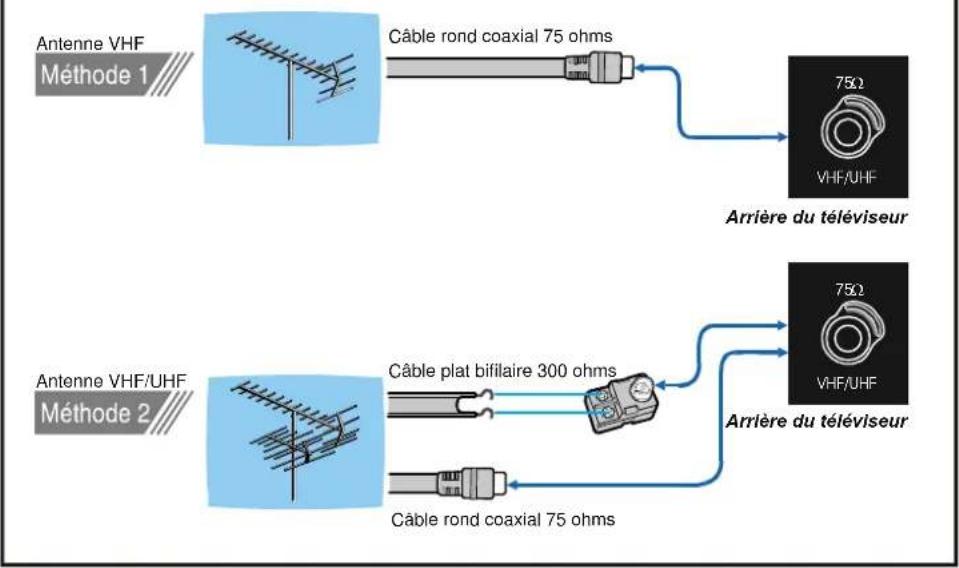

• Raccordement de l'antenne p. 30
• Connexions des équipements périphériques p. 30
• Astuces p. 31
• Spécifications TECHNIQUES 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:561- 2 - Boutons delatélécommande = Mise en veille = Curseur vers le haut = Curseur de droite OK = OK (mémoriser) = Touche Informations (Menu PROGRAM) p. 32

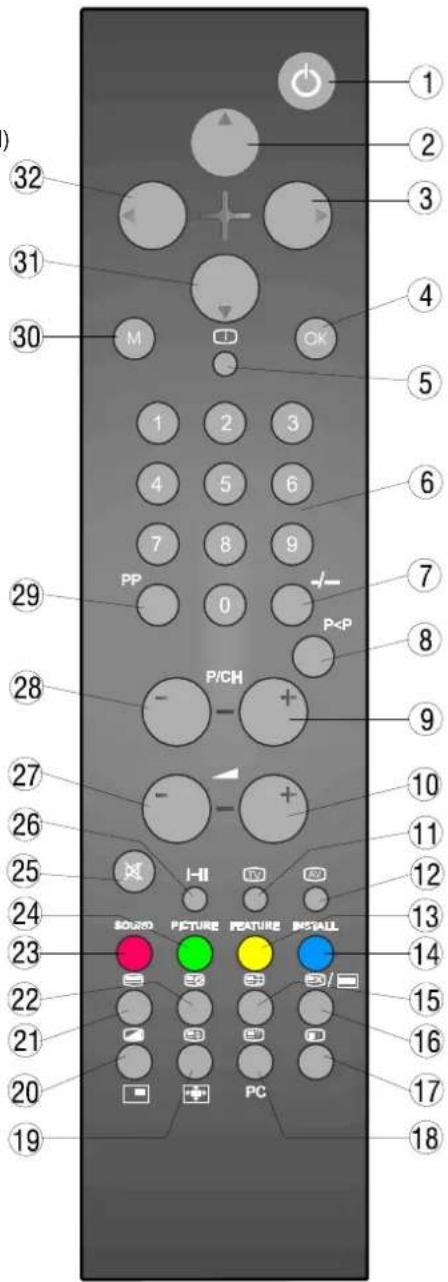

0 - 9 = Sélection directe du programme

-/-- = Deux chiffres = Programme précédent P/CH + = Programme suivant + = Volume + = TV / Quitter le menu = Source externe (AV-1,AV-2,AV-3, S-VIDEO,PC) Jaune (FEATURE) = Menu Fonctions Bleu (INSTALL) = Menu Installation = Pause = Mise à jour,, = Pas de fonction = Page d'index = Révéler,, PC = Passer du mode TV au mode PC = Etendre, = Mode image = Mixage, = Pas de fonction = Touche Télétexte = Heure Rouge (SOUND) = MenuAudio Vert (PICTURE) = Menu Image = Coupure du son I-II = Mono/Stereo -Dual I-II - = Volume - - P/CH = Programme précédent = Modifier la préconfiguration de l'image M = Menu principal

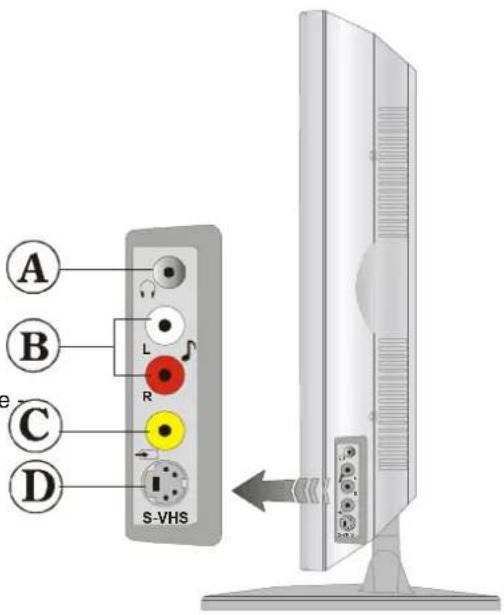

220V-240V AC~50 HzPOWER Casque Prise d'entrée audio (Gauche, Droite) Prise d'entrée vidéo Prise d'entrée S-VIDEO Touche VEILLE Touche TV/AVV Touche MENU Touches de Programme vers le haut, de Programme vers le bas Touches de réglage du Volume +, Volume - Prise du cordon d'alimentation Interrupteur Marche / Arrêt PC d'entrée Ligne Sortie Audio (Gauche, Droite) Prise Péritel 2 (AV-2) Prise Péritel 1 (AV-1) Antenne EntréeAudio PC 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:564- 5 - Installation Installez l'écran sur une surface horizontale, telle qu'une table ou un bureau. Pour garantir la ventilation, vous devez con- server un espace libre de 10 cm tout autour de l'appareil. Pour éviter tout dommage ou situation d'insécurité, ne posez aucun objet sur l'appareil. Cet appareil peut être utilisé dans des cli- mats de type tropical et/ou modéré. Caractéristiques

• Téléviseur couleur et écran PC fourni avec une télécommande.

• Possibilité de prérégler 100 programmes VHF, UHF ou chaînes câblées.

• Possibilité de régler des chaînes câblées.

• Le système de menus du téléviseur permet de le contrôler très facilement.

• L'appareil est équipé de 2 prises Péritel pour appareils externes (système vidéo, jeux vidéo, chaîne audio, etc.)

• Connecteur Mini D-Sub pour utiliser le télévi- seur comme écran PC. (en option).

• Systèmes audio stéréo disponibles en op- tion (german + nicam stéréo)

• Affichage des informations à l'écran dans plusieurs langues.

• Télétexte (Fastext, 7 pages).

• Possibilité de raccorder un casque.

• A.P.S.(Systèmedeprogrammationautomatique.)

• Possibilité d'attribuer un nom à tous les pro- grammes.

• Fonction de basculement entre les deux derniers programmes regardés.

• Réglage automatique vers l'avant ouversl'arrière.

• Minuterie de mise en veille.

• Coupure du son automatique en cas d'ab- sence de transmission.

• Lorsque aucun signal valide n'est détecté pendant 5 minutes, le téléviseur passe automatiquement en mode veille.

• Entrée PC (résolution max. 1366 x 768)

• Entrée Audio PC Précautionsdesécurité Lisez attentivement les recommandations de sécurité suivantes pour votre propre sécurité.

1. Source d’alimentation

Cet appareil fonctionne avec une prise 220- 240 V AC, 50 Hz. Assurez-vous que vous avez sélectionné la tension correcte.

Ne placez aucun meuble, etc. sur le fil électri- que (fil du secteur) et ne pliez pas le fil. Manipu- lez le fil à l’aide de la prise. Ne retirez pas de la prise en poussant sur le fil et ne touchez ja- mais le fil électrique avec les mains mouillées parce qu’un court-circuit ou un choc électrique peuvent se produire. Le fil électrique doit être placé de façon à ne pas être piétiné. Un fil électrique endommagé peut provo- quer un incendie ou un choc électrique. Quand le fil électrique est endommagé et doit être remplacé, ceci doit être effectué par une personne qualifiée.

N’utilisez pas cet équipement dans un endroit humide et mouillé (évitez les salles de bains, un évier et la proximité d’une machine à laver). N’exposez pas cet équipement à la pluie ou à l’eau, parce que ça peut être dangereux et ne placez aucun objet avec de l’eau, comme un vase, sur l’appareil. Gardez-le loin de l’eau qui coule ou qui éclabousse. Si un objet solide ou liquide tombe sur l’ap- pareil, débranchez l’appareil et contactez une personne qualifiée pour vérifier l’appa- reil avant son branchement. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:565- 6 - Instructions sur l’élimination :

• L’emballage et les éléments qui aident dans l’emballage sont recyclables et doivent être recyclés. Les matériaux de l’emballage, comme un sac en aluminium doivent être gardés loin des enfants.

• Les piles, même celles qui n’ont pas de metal lourd, ne peuvent pas être eliminées comme les ordures ménagères. Jetez les piles usées d’une façon écologique. Consultez les règle- ments légaux qui régularisent ce domaine.

• LA lampe fluorescente cathodique froide dans l’ÉCRAN LCD contient une petite quantité de mercure, Suivez les règlements locaux pour la mise au rebut.

• “ La prise du secteur d’alimentation est utilisée comme un dispositif de coupure c’est pourquoi elle doit être en bon état de marche. Attention: Afin d’éviter des dommages, cet appareil doit être correctement placé sur le sol/mur selon les instructions d’installation. “L’écran LCD est un produit de haute techno- logie avec près d’un million de transistors qui vous permettent d’obtenir une grande qualité d’image. Il se peut que des pixels non actifs apparaissent sur l’écran comme des points bleus, verts ou rouges fixes. Ceci n’affecte pas la performance de votre produit.” “NE LAISSEZ PAS VOTRE TV EN VEILLE OU

Avant de nettoyer, débranchez l’adaptateur et retirez la prise de courant. N’utilisez pas des liquides ou des aérosols de nettoyage. Utili- sez un chiffon doux et sec.

Les fentes et les ouvertures de l’appareil servent pour la ventilation et assurent un fonctionnement sûr. Pour éviter une surchauffe, ces ouvertures ne doivent pas être bloquées ou couvertes. 6.Chauffage et flammes L’appareil ne doit pas être placé à côté des flammes nues ou des sources de chaleur, comme un radiateur. Vérifiez s’il n’y a pas de flammes nues, comme une bougie allu- mée, posée sur le dispositif.

En cas d’orage ou d’éclair ou si vous partez en vacances, débranchez le fil électrique de la prise de courant.

8. Pièces de rechange

Quand des pièces doivent être changées, as- surez-vous que le technicien a utilisé les piè- ces de rechange spécifiées par le fabricant ou des pièces qui ont les mêmes spécifications que les pièces d’origine. Des changements non autorisés peuvent provoquer un incendie un choc électrique ou d’autres dommages.

Sollicitez l’assistance d’un technicien spé- cialisé pour tous les services. Ne retirez aucun couvercle parce ce que vous pouvez causer un choc électrique. ATTENTION: Si vous n’utilisez pas l’appareil pendant un certain temps, débranchez-le de la prise de courant. Vérifiez si le branchement terre est correct. Branchez le terminal terre à l’adaptateur CA avec le terminal terre fourni dans la prise électrique en utilisant le fil électrique fourni. Si la prise ne correspond pas à votre prise de courant, consultez un électri- cien pour changer la prise. Branchez correctement le fil terre. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:566- 7 - Avantd'allumervotre téléviseur Raccordement à une source d'alimentation IMPORTANT : Le téléviseur est conçu pour fonctionner à 220-240 V AC, 50 Hz.

• Après avoir sorti le téléviseur de son embal- lage, attendez qu'il atteigne la température ambiante de la pièce avant de le raccorder à la prise secteur. Raccordement à la prise d'antenne VHF/UHF

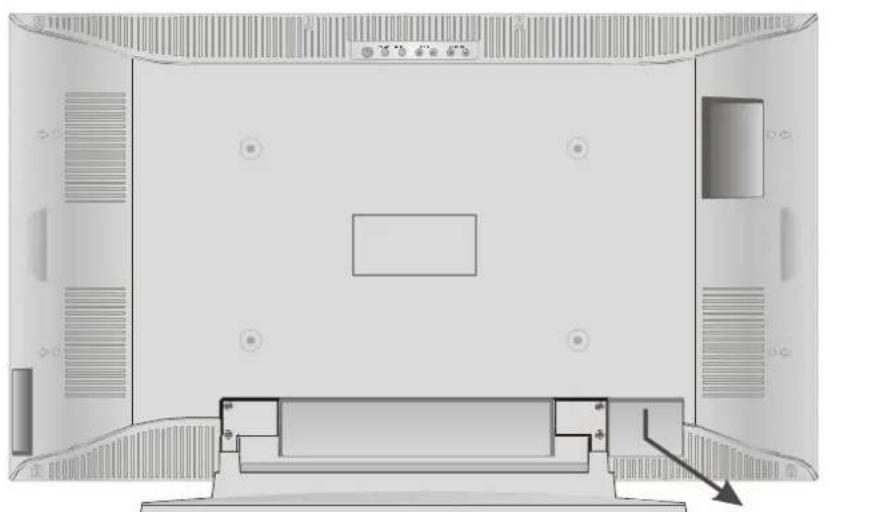

Panneau arrière du téléviseur Télévisioncâblée

• Raccordez la prise de l'antenne ou du boî- tier du câble à la prise d'antenne RF située à l'arrière du téléviseur, ou raccordez le câble d'antenne de la sortie TV des équipements externes (magnétoscope, diffusion numéri- que, etc.) à cette prise. Connexion d'autres équipements (prisesAV) IMPORTANT: Eteignez le téléviseur avant de connecter tout équipement externe. Les prises pour branchements externes sont situées au dos et sur le côté droit du téléviseur. Insertion de la pile dans la télécommande

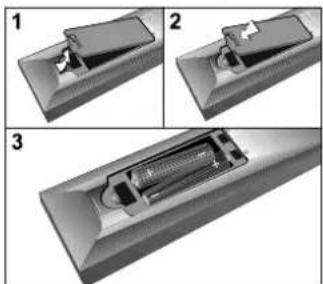

• Ôter le couvercle des piles situé au dos du boîtier en le tirant délicatement vers le haut à partir de l'endroit indiqué.

• Insérer deux piles de type AAA(R03) ou équi- valent.

• Remettre le couvercle des piles. REMARQUE : Retirez la pile de la télécom- mande lorsque vous ne l'utilisez pas pen- dant une longue période. Elle pourrait fuir et endommager la télécommande. Mise sous/horstension du téléviseur Pour mettre en marche votre TV : Pour allumer votre TV vous devez procéder en deux étapes :

1- Brancher le cordon d'alimentation et la

prise d'antenne au système. Appuyer sur l'Interrupteur Marche / Arrêt à l'arrière de la télévision. La télévision se met en mode veille et le voyant LED à l'avant de la télévi- sion devient rouge.

2- Pour passer du mode veille au mode mar-

che : Appuyez sur une des touches numériques de votre télécommande ou, Appuyer sur la touche “ ”, '' -P/CH'' ou ''P/ CH+'' en haut de la télévision ou Appuyer sur la touche ''-P/CH'' ou ''P/CH+'' sur la télé- commande, de façon à sélectionner le der- nier programme visionné avant l'extinction. Dans les deux cas, la télévision s'allumera et le voyant LED deviendra vert. Pour éteindre votre TV:

• Appuyez sur la touche veille de votre télé- commande. L'appareil passera en mode veille et le voyant passera au rouge ou, 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:567- 8 - Appuyer sur la touche “ ” située en haut de la télévision, ainsi la télévision s'éteint et le voyant LED VERT devient ROUGE. Pour éteindre complètement la télévision, appuyer sur l'Interrupteur Marche / Arrêt ou débrancher le cordon d'alimentation de la prise électrique. Fonctionnementdutéléviseur Vous pouvez faire fonctionner le télévi- seur à l'aide des boutons de la télécom- mande ou des boutons de l'appareil. Système A.P.S. (système de programmation automatique) Le message "Tous Les Programmes Memorises Vont Etre Efaces“ s'affiche lors- que vous mettez votre téléviseur sous ten- sion pour la première fois. APS recherche et sélectionne toutes les chaînes, puis les en- registre automatiquement sur votre télévi- seur, en fonction de la transmission des systèmes de programme vidéo disponibles dans votre région. Pour annuler le système APS avant de dé- marrer, appuyez sur le bouton “ ” . Tout d'abord, choisissez les options Pays. Cette sélection détermine le processus de tri d'APS. En pressant la touche « » ou « », allez sur la ligne Langue et sélectionnez votre langue affichée dans le menu de l'écran. Dès que vous changez de langue, votre menu s'affiche dans la langue sélec- tionnée. Pour sélectionner Valider, appuyez sur la touche « » ou « » puis sur « » ou «

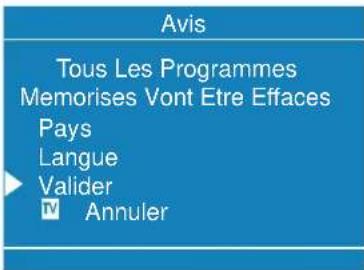

Avis Pays Langue Valider Annuler Tous Les Programmes Memorises Vont Etre Effaces A.P.S. En Marche Attendez Svp Une fois APS finalisé, une liste des pro- grammes s'affiche à l'écran. Dans cette liste, vous pouvez lire les numéros des pro- grammes et le nom affecté à chaque pro- gramme. Si vous appuyez sur la touche « » pen- dant la recherche automatique (APS) et ce à n'importe quel moment, le mode APS s'ar- rête. Votre écran affiche alors la liste des chaînes mémorisées à cet instant. Si l'emplacement et/ou le nom des pro- grammes ne vous conviennent pas, vous pouvez les modifier dans le menu PROGRAM. Fonctionnement avec les boutons du téléviseur Le réglage du volume et la sélection des chaînes s'effectuent grâce aux touches du panneau de commande situé en haut du té- léviseur. Réglage du volume

• Appuyez sur le bouton « - VOLUME » pour diminuer le volume ou sur « VOLUME + » pour l'augmenter. Une échelle du volume (curseur) apparaît en bas et au milieu de l'écran. Sélection du programme

• Appuyez sur le bouton « P/CH + » pour choi- sir le programme suivant ou « - P/CH » pour choisir le programme précédent. Menu principal

• Appuyez sur le bouton « M » pour faire ap- paraître le menu principal. Dans le menu principal, sélectionnez un sous-menu à l'aide du bouton « P/CH + » ou « - P/CH » et faites-le apparaître en appuyant sur le bou- ton « - VOLUME » ou « VOLUME + ». Pour en savoir plus sur l'utilisation des menus, consultez la section Système de menus. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:568- 9 - Fonctionnement avec la télécommande La télécommande de votre téléviseur per- met de contrôler toutes les fonctions du mo- dèle que vous avez choisi. Ces fonctions sont décrites en fonction du système de menus de votre téléviseur. Les fonctions du système de menus sont décrites dans la section Système de me- nus. Réglage du volume Appuyez sur le bouton « + » pour aug- menter le volume et sur « - » pour le di- minuer. Une échelle du volume (curseur) apparaît en bas et au milieu de l'écran. Sélection du programme (Programme précédent ou suivant)

• Appuyez sur le bouton « -P/CH » pour choi- sir le programme précédent.

• Appuyez sur le bouton « P/CH+ » pour choi- sir le programme suivant. Sélection du programme (Accès direct) Appuyez sur les touches numérotées de la télécommande pour sélectionner les pro- grammes 0 à 9. Le téléviseur affiche le programme sélectionné. Pour sélectionner des programmes situés entre 10 et 99, ap- puyez sur la touche « -/-- ». P - - Cet affichage apparaît dans le coin supérieur gauche de l'écran. Ensuite, appuyez consécutivement sur les touches numérotées du programme que vous souhaitez sélectionner (par ex., pour le programme 27, tapez 2 puis 7). Lorsque vous tardez à appuyer sur une touche numé- rotée, cette fonction est ignorée et l'affichage disparaît. De même, vous ne devez pas at- tendre trop longtemps avant d'entrer le se- cond chiffre après le premier. Vous dispo- sez d'un délai de 3 secondes. Appuyez directement sur le numéro du pro- gramme pour sélectionner de nouveau des programmes à un seul chiffre. Basculement entre les programmes

• A ppu y e z s u r l e b o u t o n « P < P » (basculement de programme) pour sélec- tionner le dernier programme choisi. Ce bouton permet de basculer entre les deux derniers programmes sélectionnés. Par exemple, sélectionnez le programme 8, puis sélectionnez le programme 2. Si en- suite vous appuyez sur le bouton « P<P », le programme 8 est sélectionné. Si vous appuyez de nouveau sur ce bouton, le pro- gramme 2 est sélectionné et ainsi de suite. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:569- 10 - Systèmedemenus Votre téléviseur intègre un système de me- nus pour vous permettre de manipuler faci- lement un système multi-fonctions. Vous pouvez contrôler ce téléviseur en choisis- sant les commandes qui apparaissent à l'écran. Appuyez sur le bouton « M ». Le menu prin- cipal apparaît au milieu de l'écran. Menu Sélectionnez un sous-menu à l'aide du bou- ton « » ou « », puis appuyez sur le bou- ton « » ou « » ou appuyez directement sur le bouton « OK ». MENU PRINCIPAL Le système de menus est décrit ci-des- sous. Pour accéder rapidement aux menus, ap- puyez sur : Le bouton «M», pour le menu principal. Le bouton rouge pour, le menu Son (Audio) Le bouton vert, pour le menu Image Le bouton jaune, pour le menu Fonctions (Specif.) Le bouton bleu, pour le menu Install Le bouton " ", pour le menu Programme en mode TV ou le menu Source en mode AV. Le bouton menu offre deux fonctions. Tout d'abord, il permet d'afficher ou de quitter le menu principal, mais il permet également de quitter un sous-menu et d'afficher son menu parent. Menu Son (Audio) Modifier les paramètres audio

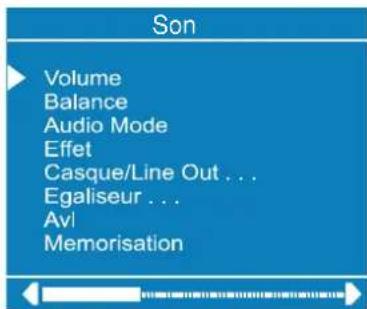

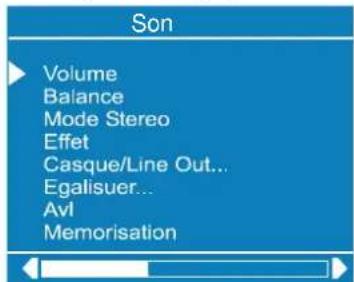

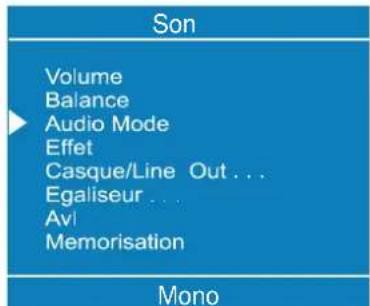

• Affichez directement le menu Son (Audio) en appuyant sur le bouton rouge ou,

• Dans le menu principal, Son (Audio) est le premier élément. Sélectionnez Son (Audio) à l'aide du bouton « » ou « », puis af- fichez le menu Son (Audio) en appuyant sur « », « » ou « OK ». Réglage du volume Lorsque vous entrez dans le menu Son (Audio), Volume est la première option sé- lectionnée.

• Appuyez sur le bouton « » pour augmen- ter le volume.

• Appuyez sur le bouton « » pour diminuer le volume. Vous pouvez aussi modifier directement le volume en appuyant sur le bouton «

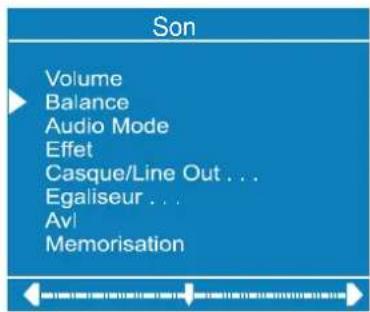

(augmenter) ou « - » (diminuer). Son Réglage de la balance Cette option permet de régler la répartition entre les haut-parleurs gauche et droit.

• Sélectionnez Balance à l'aide du bouton « » ou « ».

• Appuyez sur le bouton « » pour déporter la balance vers la droite.

• Appuyez sur le bouton « » pour déporter la balance vers la gauche. Lorsque le niveau de la balance se situe au milieu, le curseur apparaît avec une flèche. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5610- 11 - Son Sélection du mode

• Sélectionnez Mode à l'aide du bouton « » ou « ».

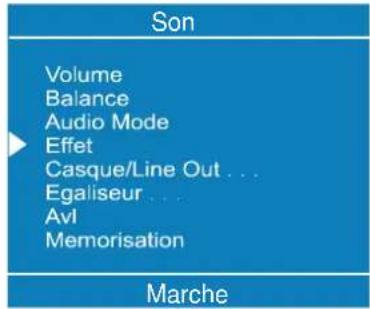

• Appuyez sur le bouton « » ou « » pour modifier le mode. Vous avez le choix entre le mode Mono, Sté- réo ou Dual (I-II) à la condition que le canal choisi prenne ce mode en charge. Vous pouvez également modifier le mode audio directement en appuyant sur le bou- ton « I-II » de la télécommande. Son Mono Dans le cas d'une diffusion bilingue (Dual Sound), vous pouvez choisir la langue d'ori- gine ou la version doublée à l'aide de l'op- tion Mode. Réglage de l'effet Cette fonction permet d'activer et de désacti- ver l'effet audio. Pour activer et désactiver cette fonction, appuyez sur le bouton «

ou « ». Si le système audio en cours est Mono et que l'effet audio est réglé sur MAR- CHE (on), le son donnera l'impression d'être diffusé en stéréo. Si le système audio en cours est Stéréo, le fait d'activer cet effet donnera plus de profondeur au son. Lors- que cet effet est désactivé, aucun change- ment n'intervient dans les modes Mono et Stéréo. Son Marche Modifier les paramètres du Casque/ Line Out

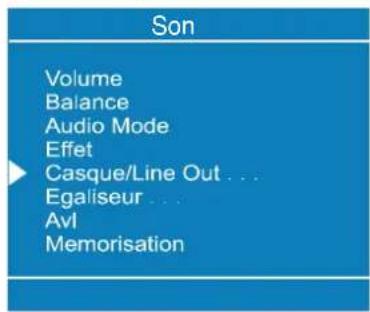

• Sélectionnez Casque/ Line Out à l'aide du bouton« » ou « ».

• Appuyez sur le bouton « » ou « » ou appuyez directement sur « OK » pour affi- cher le menu Casque/ Line Out. Il s'agit d'un sous-menu du menu Son (Audio), et toutes les fonctions de ce menu fonctionnent de la même manière que dans le menu Son. Son Réglage du volume du Casque/ Line Out

• Lorsque vous entrez dans le menu Cas- que/ Line Out, Volume est la première op- tion sélectionnée.

• Appuyez sur le bouton « » pour augmen- ter le volume.

• Appuyez sur le bouton « » pour diminuer le volume. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5611- 12 - Casque / Line Out Réglage du mode audio du Casque/ Line Out

• Sélectionnez Mode à l'aide du bouton «

Appuyez sur le bouton « » ou « » pour changer le mode audio en cours (par ex., si le mode audio en cours est stéréo, il passe en mode mono vice-versa). Dans le cas d'une diffusion bilingue, vous pouvez sélectionner la langue d'origine ou la version doublée grâce au menu Mode éga- lement. Ainsi, lorsque qu'une personne écoute la version originale diffusée par les haut-parleurs, une autre personne peut écouter la version doublée dans le casque. Mémoriser les paramètres

• Appuyez sur le bouton « OK » de la télé- commande pour mémoriser directement les paramètres ou,

• Utilisez les touches « » ou « » pour sé- lectionner la ligne STORE (mémoriser). Ap- puyer sur les touches « » ou « » ou le bouton OK pour mémoriser les réglages en cours du volume du Casque/ Line Out et du mode son. Les valeurs mémorisées seront valables pour l'ensemble des programmes. Egaliseur

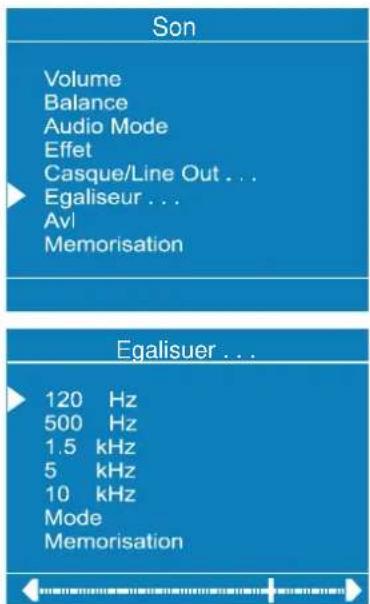

• Sélectionnez Egaliseur à l'aide du bouton « » ou « ».

• Appuyez sur le bouton « » ou « » ou directement sur le bouton « OK » pour affi- cher le sous-menu Egaliseur. Son Egalisuer . . . Dans l'élément Mode, cinq réglages sont prérégles et une est définie par l'utilisateur. Il s'agit des modes User (utilisateur), Flat (normal), Pop, Rock, Jazz et Classic. Les modes prérégles ne peuvent pas être modi- fiées par l'utilisateur. Si vous souhaitez faire votre propre réglage vous devez choisir le mode USER (utilisateur) dans l'élément Mode. Les 5 rubriques au-dessus du Mode sont disponibles pour régler les paramètres de son en 5 valeurs de fréquence : 120 Hz, 500 Hz, 1,5 KHz, 5 KHz et 10 KHz. Pour modifier les valeurs de fréquence du mode user, sé- lectionnez l'une des fréquences à l'aide du bouton « » ou « », puis appuyez sur « » pour augmenter la valeur ou sur « » pour la diminuer. Lorsqu'il est placé au mi- lieu, le curseur apparaît avec une flèche. Pour mémoriser les paramètres de l'égaliseur, appuyez sur le bouton « » ou

» ou directement sur le bouton «OK» dans l'option « Mémorise ». Lors du processus de mémorisation, tous les éléments sont stockés, y compris les in- formations de l'option User (utilisateur). En d'autres termes, lorsque vous sélectionnez 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5612- 13 - de nouveau l'option User (utilisateur) après avoir mémorisé le Mode avec vos réglages, vous retrouvez votre correction. Réglage de la fonction AVL (limitation automatique du volume)

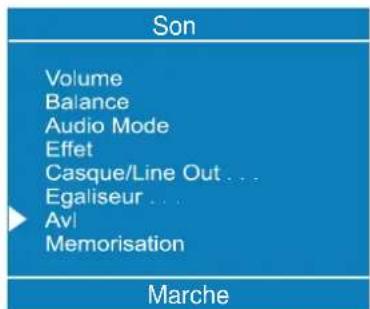

• Sélectionnez AVL à l'aide du bouton «

• Vous pouvez activer ou désactiver cette fonc- tion en appuyant sur le bouton « » ou

La fonction AVL (limitation automatique du volume) normalise le son pour obtenir un ni- veau sonore homogène pour des program- mes ayant des niveaux audio différents. Son Marche Mémoriser les paramètres

• Lorsque le curseur est placé sur un élément ne disposant pas de sous-menu, appuyez sur le bouton « OK » de la télécommande pour mémoriser directement les paramè- tres. ou,

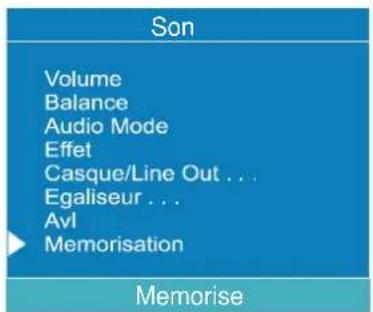

• Sélectionnez l'option « Mémorise » et ap- puyez sur le bouton « », « » ou « OK » pour mémoriser les paramètres du menu Son (Audio). Son Memorise Menu Image

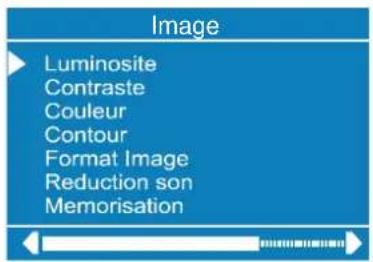

• Affichez directement le menu Image en ap- puyant sur le bouton vert ou,

• Appuyez sur le bouton « M » pour afficher le menu principal. Dans le menu principal, sélectionnez Image à l'aide du bouton «

ou « », puis affichez le menu Image en appuyant sur le bouton « », « » ou « OK ». Menu Réglage de la luminosité

• Dans le menu Image, Luminosité est le premier élément.

• Appuyez sur le bouton « » pour augmen- ter la luminosité.

• Appuyez sur le bouton « » pour diminuer la luminosité. Image 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5613- 14 - Réglage du contraste

• Sélectionnez Contraste à l'aide du bouton « » ou « ».

• Appuyez sur le bouton « » pour augmen- ter le contraste.

• Appuyez sur le bouton « » pour diminuer le contraste. Image Réglage de la couleur

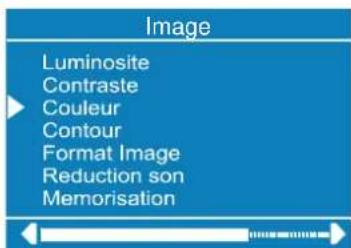

• Sélectionnez Couleur à l'aide du bouton

• Appuyez sur le bouton « » pour augmen- ter le niveau de couleur.

• Appuyez sur le bouton « » pour diminuer le niveau de couleur. Image Réglage de la contour (netteté) de l image

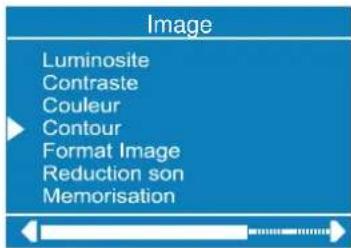

• Sélectionnez contour (netteté) à l'aide du bouton « » ou « ».

• Appuyez sur le bouton « » pour augmen- ter le niveau de définition.

• Appuyez sur le bouton « » pour diminuer le niveau de définition. Image Réglage du format d' image :

• Utiliser les touches “ ” ou “ ” pour sélec- tionner la fonction ''Format d'image'' (Picture mode).

• Appuyer sur les touches “ ” ou “ ” pour ré- gler le format d'image. Le format d'image peut être réglé sur: Auto, 4:3, 16:9, Cinéma, Sous-titrage, Zoom ou Panoramique. Image 4:3 Régler le réducteur de bruit :

• En utilisant les touches “ ” ou “ ”, sélec- tionnez la fonction ''réduction du bruit''.

• Appuyez sur les touches “ ” ou “ ” pour sélectionner le niveau de réduction du bruit : “Arret”, “Minimum”, “Medium” ou “Maximum”, puis sélectionnez ''mémoriser (store)'' et appuyez sur les touches “ ” ou “ ” pour sauvegarder les réglages. NOTE 1 : Lorsque le niveau du signal est faible, les changements effectués sur la fonction réduction du bruit ne seront pas opérants quand il y a un menu affiché à l'écran. Si vous sortez du menu, l'effet de cette fonction sera visible.Lors d'une émission normale, les changements sur lafonction ''réduction de bruit''seront opérants en mêmetemps. NOTE 2 : Lors de la diffusion de film , si les réglages du réducteur de bruits sont au maximum, il peut apparaître une distor- sion de certaines images. Si les réglages du réducteur de bruits sont sur moyen ou minimum, l'image sera demeilleure qualité. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5614- 15 - Image Minimum Réglage de la Nuance NTSC (teinte)(Lorsque le système est réglé sur NTSC,cette option n'apparaît en mode AV que siune source vidéo NTSC est utilisée. Sinon,cette option n'apparaît pas dans le menuImage).• Sélectionnez Nuance NTSC à l'aide du bou-ton «» ou « ».• Appuyez sur le bouton «» pour augmen-ter le niveau de la teinte.• Appuyez sur le bouton «» pour diminuerle niveau de la teinte.Lorsque le curseur est placé au centre, ilapparaît avec une flèche.ImageMémoriser les paramètres• Lorsque le curseur est placé sur un élémentne disposant pas de sous-menu, appuyezsur le bouton « OK » de la télécommandepour mémoriser directement les paramè- tres ou,

• Sélectionnez l'option Mémorise et appuyez sur le bouton « », « » ou « OK » pour mémoriser les paramètres du menuImage.Image Memorise Menu Specif. (Fonctions)

• Affichez directement le menu Specif. (Fonc- tions) en appuyant sur le bouton jaune ou,

• Appuyez sur le bouton « M » pour afficher le menu principal. Dans le menu principal, sélectionnez Specif. (Fonctions) à l'aide du bouton «» ou « », puis affichez lemenu Specif. (Fonctions) en appuyant sur lebouton «», « » ou « OK ». Menu Minuterie de mise en veille (Arret Prog.)Lorsque vous entrez dans le menu Specif.(Fonctions), Arret Prog. (Minuterie) est lapremière option sélectionnée. Appuyez surle bouton «» ou « » pour modifier lesvaleurs de la minuterie. Vous avez le choixentre Arret (désactivée), 0:15, 0:30, 0:45, 1:00, 1:15, 1:30, 1:45 et 2:00. Si la mise en veille programmable est acti-vée, elle s'affiche à côté du signal d'état dutéléviseur dans le coin supérieur droit del'écran. 0:15 Specif. Arret 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5615- 16 - Une fois écoulé le temps réglé sur la minu- terie, le téléviseur passe automatiquement en mode veille. Verrouillage parental : Vous pouvez utiliser cette fonction afin d'évi- ter que les enfants puissent allumer et éteindre le TV, changer de chaines ou modi- fier les réglages, etc, sans la télécom- mande. La fonction Verrouillage Parental peut être activée et désactivée par les touches «

ou « ». Si vous sélectionnez ''désactivé (off)'', vous utilisez l'appareil normalement. Si vous sélectionnez ''activé (on)'', le télévi- seur pourra uniquement être piloté par la té- lécommande. Dans ce cas, les touches si- tuées sur le dessus du TV, excepté le bou- ton " " ne fonctionneront pas. Specif. Arret Sélection de la langue du menu Vous pouvez choisir la langue du menu en appuyant sur le bouton « » ou « » dans l'élément Langue. Specif. Français Sortie Av-2 La sortie Av-2 permet d'obtenir le signal TV, AV-1 ou AV-3. Choisir TV, AV-1 ou AV-3 en appuyant sur les touches « » ou « » sur "Peritel 2". Specif.

Mode Son (Audio) PC Vous pouvez choisir le mode audio du PC en appuyant sur le bouton « » ou « » dans l'élément Mode son (audio) PC. En mode PC, vous avez le choix entre le son TV, AV-1, AV-2, AV-3 ou PC. Specif.

Mémoriser les paramètres Dans le menu Specif. (Fonctions), tous les paramètres sont mémorisés automatique- ment. Menu Install (Installation)

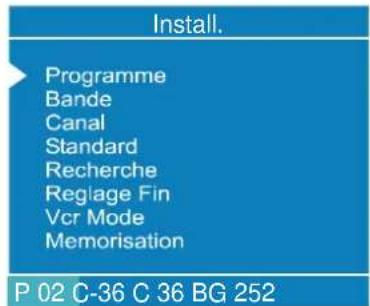

• Affichez directement le menu Install en ap- puyant sur le bouton bleu ou,

• Appuyez sur le bouton « M » pour afficher le menu principal. Dans le menu principal, sélectionnez Install à l'aide du bouton «

ou « », puis affichez le menu Install (Ins- tallation) en appuyant sur le bouton «

» ou « OK ». Menu Lorsqu'un élément est sélectionné à l'aide des touches « » ou « » dans le menu d'installation, l'élément sélectionné passe 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5616- 17 - en surbrillance dans la barre inférieure. Les changements effectués à l'aide des touches

» ou « » n'ont d'effet que sur l'élé- ment sélectionné dans la barre inférieure. Programme Pour choisir un numéro de programme, vous avez le choix entre le bouton « » ou

», les touches numérotées ou le bou- ton à deux chiffres. Install. P 02 C-36 C 36 BG 252 Bande Vous pouvez choisir la bande « C » ou « S » en appuyant sur le bouton « » ou « ». Canal de réception Pour changer de canal, vous avez le choix entre le bouton « » ou « », les touches numérotées ou le bouton à deux chiffres. Pour la bande C,

01 - 41, pour toutes les tables de chaînes.

Standard Vous pouvez changer les standards au B/G, D/K, K’, I/I', L/L' en appuyant sur la touche

” où “ ” sur standard. Recherche automatique Pour lancer le processus de recherche, ap- puyez sur « » pour rechercher vers l'avant et « » pour rechercher vers l'arrière. Lors- qu'un signal est trouvé ou que vous attei- gnez l'extrémité de la bande, appuyez sur les boutons « » ou « » pour continuer le processus de recherche. Pour arrêter le processus de recherche, appuyez de nou- veau sur les boutons « » ou « ». Réglage fin Le processus Réglage fin permet d'affiner le réglage (après un réglage grossier), si vous n'êtes pas satisfait de la qualité de l'image à l'écran. Dans l'élément Réglage fin, appuyez sur le bouton « » ou « » jusqu'à ce que vous obteniez la meilleure qualité d'image à l'écran. Normalement le curseur de réglage fin est situé sur le côté gauche de la barre de défi- lement. Celle-ci est matérialisée par une flèche. Réglage du mode VCR (magnétoscope)

• Cet élément apparaît dans les modes TV, AV-1,AV-2,AV-3, S-VIDEO.

• Si vous souhaitez regarder une vidéo du magnétoscope dans un de ces modes, il est préférable de régler le mode VCR sur MARCHE (activé). Pour ce faire, lorsque le curseur est placé sur cet élément, appuyez sur le bouton « » ou « » pour le régler surMARCHE.

• Si vous souhaitez regarder un DVD, cet élé- ment doit être réglé surARRET (désactivé), car le lecteur de DVD n'est pas une source identique au magnétoscope. Par consé- quent, pour obtenir une meilleure qualité d'image, vous devez régler l'élément VCR sur ARRET. Mémoriser les paramètres

• Appuyez sur le bouton « OK » de la télécom- mande pour mémoriser directement les paramètres 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5617- 18 - ou,

• Sélectionnezl'option«Mémorise » et ap- puyez sur le bouton « », « » ou « OK » pour mémoriser les paramètres du menu Install. Le menu Installation en mode AV est comme il suit. Install. Arret Menu Programme

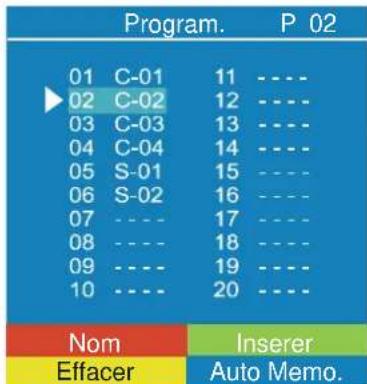

• Affichez directement le menu Programme en appuyant sur le bouton " " ou

• Appuyez sur le bouton « M » pour afficher le menu principal. Dans le menu principal, sélectionnez Programme à l'aide du bouton

» ou « », puis affichez le menu Pro- gramme en appuyant sur le bouton «

» ou « OK ». Menu En déplaçant le curseur dans quatre direc- tions, vous pouvez atteindre 20 program- mes sur la même page. Les boutons de na- vigation vous permettent de faire défiler les pages vers le haut ou vers le bas et de sé- lectionner tous les programmes en mode TV (pas en mode AV). Le programme est sélectionné automati- quement en déplaçant le curseur. Pour sé- lectionner un programme, il est également possible d'utiliser les touches numérotées ou le bouton permettant de saisir deux chif- fres. De cette manière le programme est également sélectionné automatiquement. L'état du téléviseur change également en fonction de la sélection du programme. Lorsque vous utilisez le bouton à deux chif- fres pour sélectionner un programme, le nu- méro de programme apparaît à l'écran sous la forme « P-- ». Il suffit alors d'appuyer sur les touches numérotées pour saisir les deux chiffres. Le numéro de programme se situe entre 00 et 99. Le nom du programme se compose d'une chaîne de 4 caractères. Une fois le processus d'auto-mémorisation effectué, les noms de programme apparaissent sous la forme :

• Recherche de canal de réception « C-01 » ou « S-01 » (numéro de la bande et du ca- nal) ou nom du canal réglé si défini. Program. P 02 Nom Effacer Inserer Auto Memo. Au bas du menu se trouve une section com- portant des fonctions de classement des programmes. Chaque fonction peut être ac- tivée par un bouton de couleur (voir ci-des- sous). Nom permet de modifier le nom du programme. Effacer permet de supprimer les programmes de votre choix. Insérer per- met d'insérer des programmes à la place d'autres programmes. Auto Memo. (Mémo- risation auto.) fait apparaître le menu Autostore. Nom : Pour modifier le nom d'un programme de votre choix, sélectionnez ce programme et appuyez sur le bouton rouge (Nom). La pre- mière lettre du nom sélectionné clignote. Pour modifier cette lettre, appuyez sur le bouton « » ou « » et pour sélectionner d'autres lettres, appuyez sur le bouton «

01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5618- 19 - ou « ». Si le curseur est placé sur la der- nière lettre du nom du programme, appuyez sur le bouton « » pour le ramener au dé- but. A l'inverse, si le curseur est placé sur la première lettre du nom du programme, ap- puyez sur le bouton « » pour le placer à la fin. Après avoir modifié le nom, celui-ci est mémorisé en appuyant sur le bouton rouge (Nom). Lorsque vous activez le processus de changement de nom, les processus I n s é r e r, E f f a c e r et A u t o M e m o . (Mémorisation auto.) sont désactivés, tandis que l'option Annuler devient valide. Cette option permet d'annuler le processus de changement de nom si vous ne souhaitez pas mémoriser le nouveau nom. Appuyez sur le bouton bleu pour sélectionner l'option Annuler. Memorisation Annuler Insérer : Lorsque vous appuyez sur le bouton vert (Insérer), les fonctions Nom, Effacer et Auto Memo. (Mémorisation auto.) sont dé- sactivées et une flèche apparaît en regard du programme sélectionné (A). A partir de ce moment, la sélection automatique est annulée. A l'aide des boutons de navigation, vous pouvez sélectionner l'emplacement de programme de votre choix (B) et appuyer de nouveau sur le bouton vert pour insérer le programme à cet emplacement (B). Appuyez sur le bouton bleu pour activer la fonction Annuler au cours du processus In- sérer. Effacer (Supprimer) : Appuyez sur le bouton jaune pour sélection- ner le processus Effacer (Supprimer). Les fonctions Nom, Insérer et Auto Memo. (Mé- morisation auto.) sont désactivées. Appuyez de nouveau sur le bouton jaune pour effacer le programme sélectionné de la liste de pro- grammes. Les programmes situés en des- sous se déplacent alors d'un cran vers le haut. Appuyez sur le bouton bleu pour annu- ler le processus Effacer (Supprimer). Auto Memo. ( Recherche et Mémorisation auto.) : Appuyez sur le bouton bleu pour afficher le menu Auto Memo. (Mémorisation auto.). Pour en savoir plus sur les fonctions de cette option, reportez-vous à la section Auto Memo. ci-dessous. La fonction Auto Memo. (Mémorisation auto.) permet de rechercher et de mémoriser tous les canaux sur votre téléviseur en fonction des systèmes de diffusion des program- mes de votre région. Avis Pays Valider Annuler Tous Les Programmes Memorises Vont Etre Effaces A.P.S. En Marche Attendez Svp Tout d'abord, choisissez votre Pays en ap- puyant sur le bouton « » ou « ». Pour annuler la fonction Auto Memo. (Mémo- risation auto.) avant de démarrer, appuyez sur le bouton « ». Pour sélectionner Vali- der, appuyez sur le bouton « » ou « », puis appuyez sur le bouton « » ou « ». Une fois le processus Autostore (Mémorisa- tion auto.) terminé, une liste des program- mes apparaît à l'écran. Sur cette liste sont affichés les noms et les numéros attribués aux programmes. Si vous le souhaitez, vous pouvez changer l'emplacement ou modifier les noms des programmes dans le menu Programme. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5619- 20 - Menu Source AV Vous pouvez régler votre téléviseur directe- ment sur les modes AV en appuyant sur le bouton « » ou en les sélectionnant dans le menu Source du menu principal. En mode AV vous pouvez également faire basculer le téléviseur en mode TV ou autre modes AV en effectuant votre sélection dans le menu source du menu principal, ou en appuyant directement sur la touche “

Menu Dans le menu principal, appuyez sur le bou- ton « » ou « », puis appuyez sur le bou- ton « », « » ou « OK ». pour afficher le menu Source. Dans le menu Source, dépla- cez le curseur à l'aide du bouton « » ou « », puis appuyez sur le bouton OK ou « » ou « » lorsque le curseur est placé sur l'élément de votre choix. Le mode sélec- tionné est automatiquement activé à l'écran.

Autresfonctions Affichage sur l'écran Le numéro et le nom du programme (ou AV) sont affichés en haut à gauche de l'écran et l'horloge de mise en veille affiche le temps restant en haut à droite de l'écran (quand cette fonction est activée). L'indica- teur de volume et le type d'image sont éga- lement affichés. Ces informations sont affi- chées à chaque changement de chaines pendant 3 secondes. P 01 Numéro de programme PR 01 Nom du programme (4 caractères) Ces informations sont affichées quand vous changez de programme en appuyant sur les touches numériques ou en appuyant sur les touches “P<P”, “-P/CH”, “P/CH+”, “

” ou “ ”. Basculement de programme (P<P) Ce bouton permet de re-sélectionner le pro- gramme précédent. Appuyez sur le bouton «P<P» de façon répétée pour basculer entre les deux programmes précédemment sé- lectionnés. Accèsauchaîne adeuxchiffres (- /- -) Ce symbole apparaît à l'écran à la place du numéro de programme lorsque vous ap- puyez sur le bouton « à deux chiffres ». P - - Ensuite, pour saisir un numéro de chaîne, vous devez appuyer consécutivement sur deux chiffres. Si vous tardez à appuyer sur une touche numérotée, cette fonction est 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5620- 21 - ignorée et l'affichage disparaît. De même, vous ne devez pas tarder à entrer le deuxième chiffre après le premier. Le temps limite dont vous disposez est de 3 secon- des. Préférences personnelles (PP) Tous vos réglages mémorises sont de nou- veau activé lorsque vous appuyez sur «PP».

Indicateur audio Les différentes options de l'indicateur sont Mono, Stéréo, Dual I et Dual II. Cet indicateur apparaît sous le numéro de programme à l'écran. Le bouton « I-II » permet de sélec- tionner Mono ou Stéréo et Dual I ou Dual II. MONO En diffusion Mono ou en mono forcé (pour la diffusion stéréo). STEREO En diffusion Stéréo. DUAL I Si une double diffusion est détectée. Dual I est sélectionné par défaut, mais vous pou- vez également sélectionner Dual II avec la télécommande. DUAL II Si Dual II est sélectionné avec la télécom- mande. Format d'image Le format d'image est affiché quand vous appuyez sur la touche “ ”. Le format d'image peut passer de Auto, 4:3, 16:9, Ci- néma, Sous-titrage, Zoom ou Panoramique en appuyant sur cette touche “

Indicateur de mise en veille : L'horloge de mise en veille apparaît en haut à droite de l'écran lorsque vous changez de programme en appuyant sur une touche nu- mérique ou en appuyant sur les touches “P<P”, “-P/CH”, “P/CH+”, “ ”, “ ” ou

”. Si la mise en veille programmable est activée, l'horloge est affichée avec les autres données et disparaît après 3 secondes. Une fois que le temps de mise en veille est écoulé, le téléviseur se met en veille auto- matiquement. 0:15 Indicateur de coupure du son Lorsque cette fonction est activée, l'indica- teur apparaît au milieu de la partie supé- rieure de l'écran et y reste jusqu'à ce qu'elle soit désactivée. Pour annuler la coupure du son, vous avez deux possibilités. Vous pouvez soit appuyer sur le bouton " ", et dans ce cas le volume reste au niveau auquel vous l'aviez précé- demment réglé, soit vous augmentez le ni- veau du volume, auquel cas celui-ci est ré- glé sur la valeur minimale et augmente. Si vous diminuez le niveau du volume lorsque le son est coupé, cela ne désactive pas la fonction de coupure du son. Simplement, une fois que vous annulerez la fonction de coupure du son, le niveau du volume aura diminué. Absence de signal (TV) Si aucun signal valide n'est détecté, le télévi- seur s'éteint au bout de 5 minutes à moins que vous n'appuyiez sur un bouton de la té- lécommande. Lorsque vous appuyez sur un bouton de la télécommande (et que la minuterie d'ab- sence de signal est activée), la minuterie s'arrête. Si de nouveau aucun signal n'est détecté, la minuterie est réinitialisée à 5 mi- nutes et le décompte commence au bout de 3 secondes. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5621- 22 - Cette fonction n'est pas valide en mode AV. 4:31 Absence de signal (PC) Si aucun signal valide n'est détecté au bout d'1 minute, le système passe en mode Veille. Pour le réactiver, appuyer sur la tou- che “

En fonction du dernier réglage de l'appareil, le système démarre en mode TV ou PC, se- lon l'état de l'appareil au moment de son ex- tinction ou de sa mise en veille. Noter que les entrées PERITEL ont priorité sur le télé- viseur ou le PC. Indicateur de volume Il apparaît en bas et au milieu de l'écran. Lorsqu'une commande de volume est reçue (appuyer sur « + » ou « - » à l'aide de la télécommande ou du panneau de commande situé en haut du téléviseur) et qu'aucun menu n'est activé, cette barre reste affichée à l'écran pendant 3 secondes, à moins qu'une autre commande ne soit re- çue entre-temps. Modes AV En appuyant sur le bouton « », vous pou- vez régler votre téléviseur sur les modes AV (sauf si vous êtes en mode télétexte). Les différents modes AV en option apparaissant lorsque vous appuyez sur ce bouton sont : AV-1, AV-2, AV-3, S-VIDEO, PC. Pour quitter le mode AV, appuyez sur le bou- ton « », sur les touches numérotées ou sur les boutons « P/CH+ » ou « P/CH- ». Signal Hors Plage Lorsque le signal d'entrée du PC n'est pas pris en charge par le téléviseur LCD-TFT, le message "Signal out of range" (Signal Hors Plage) s'affiche et l'écran reste vide. Si aucun signal valide n’est détecté au bout de 5 minutes, le système bascule en mode de veille. ModePC Installation

• Eteignez l'ordinateur et l'écran avant de pro- céder aux raccordements.

• Connectez l'extrémité du câble d'intercon- nexion au connecteur à 15 broches situé à l'arrière de l'ordinateur. 15 Pin Mini D-Sub Connector

• Serrez les vis du câble d'écran jusqu'à ce que les connecteurs soient correctement fixés (serrez à la main uniquement).

• Si vous utilisez le système d'exploitation Windows sur un PC doté d'une carte vidéo compatible Plug & Play Microsoft, votre sys- tème sélectionnera la fréquence appropriée pour votre écran. Passer de la TV au PC Appuyer sur la touche PC pour passer direc- tement en mode PC. Menu principal en mode PC Affichez le menu principal en appuyant sur le bouton M de la télécommande. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5622- 23 - Menu Son Dans le menu principal, sélectionner "Son"à l'aide des touches “” ou “ ”, puis ouvrirle menu Son à l'aide des touches “”, “ ”ou "OK".Les articles de ce menu sont décrits dans le menu Son à partir de la page 11. Son Menu Image Dans le menu principal, sélectionner“Image” à l’aide des touches “” ou “ ”,puis ouvrir le menu Image à l’aide des tou-ches “”, “ ” ou “OK”.Tous les réglages dans ce menu, excepté enmode format d'image, sont identiques à ceuxdéfinis dans le menu TV situé en page 42.On peut régler le mode image au format 4:3, Auto et 16:9 en mode PC (selon options). Image Menu spécifications : Dans le menu principal, sélectionner"Spécif" à l'aide des touches “” ou “ ”, puis ouvrir le menu Feature PIP (spécif. PIP) à l'aide des touches “ ”, “ ” ou “OK”. Les articles de ce menu sont décrits dans le menu Spécif. à partir de la page 15. Specif Menu Geometry : Le menu géométrie n’est pas disponible lorsqu’aucun signal valide PC n’est détecté.Dans le menu principal, sélectionner"Geometry" à l'aide des touches “” ou “ ”,puis ouvrir le menu Geometry à l'aide destouches “”, “ ” ou “OK”. Geometry Régler la position horizontale ou verticaledésirée ou la Hsync Phase à l'aide des tou-ches “”, “ ”.Vous pouvez régler la position directement en utilisant la fonction de positionnement Auto. Sélectionner Auto position à l'aide des tou-ches “” ou “ ” et appuyez sur les touches ” ou “ ”."Wait" (attendre) s'affiche au bas du menu.Après quelques secondes d'attente, la géo-métrie de l'écran est automatiquement réglée.Attention : pour un paramétrage correct, leréglage Auto du positionnement doit être ef-fectué avec l'image en plein écran. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5623- 24 - Pour mémoriser le réglage de ce menu, sé- lectionner "Memorisation" à l'aide des tou- ches “ ” ou “ ” puis appuyer sur la touche "OK". "Memorise" s'affiche pendant quel- ques secondes au bas du menu. Menu Source : Dans le menu principal, sélectionner "Source" à l'aide des touches “ ” ou “ ”, puis ouvrir le menu Source à l'aide des tou- ches “ ”, “ ” ou "OK". Source Sélectionner les sources disponibles, soit TV, Av-1, Av-2, Av-3, S-Video ou PC à l'aide des touches “ ”, “ ” ou "OK". Télétexte Le télétexte est un système d'information qui affiche du texte sur votre écran. Grâce au système d'information télétexte, vous pouvez visualiser une page d'information sur un su- jet disponible dans la table des matières (index). L'affichage à l'écran n'est pas disponible en mode texte. Le contrôle du contraste, de la luminosité et de la couleur n'est pas non plus disponible. Par contre, le réglage du volume est dispo- nible. Fonctionnement de la fonction télétexte

• Sélectionnez une chaîne TV sur laquelle le télétexte est transmis.

• Appuyez sur le bouton « » (télétexte). Normalement, la table des matières (index) apparaît à l'écran. Afficher une page télétexte

• Appuyez sur les touches numérotées appro- priées correspondant au numéro de page télétexte de votre choix. Le numéro de page sélectionné apparaît dans le coin supérieur gauche de l'écran. Le compteur de pages télétexte recherche la page sélectionnée qui s'affiche ensuite à l'écran.

• Appuyez sur le bouton « P/CH+ » pour faire défiler une à une les pages suivantes du té- létexte.

• Appuyez sur le bouton « P/CH- » pour faire défiler une à une les pages précédentes du télétexte. Afficher la page d'index

• Pour sélectionner le numéro de page de l'in- dex (généralement la page 100), appuyez sur le bouton “

Sélection du Télétexte dans un programme TV

• Appuyez sur la touche “ “ . Le texte s'affi- che à l'écran en surimpression.

• Appuyez à nouveau sur la touche “

pour retourner à la page du télétexte. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5624- 25 - Afficher le texte en mode ZOOM

• Appuyez sur le bouton “ “ pour que le texte de la moitié supérieure de la page d'in- formation apparaisse en plein écran.

• Appuyez de nouveau sur le bouton “

pour que le texte de la moitié inférieure de la page d'information apparaisse en plein écran.

• Appuyez une fois de plus sur le bouton “

pour que la totalité de la page apparaisse avec le texte en hauteur normale. Révéler les informations «cachées»

• Appuyez une fois sur le bouton “ “ pour afficher les réponses à un questionnaire ou à une page de jeux.

• Appuyez de nouveau sur le bouton “

pour masquer les réponses. Arrêter le changement automatique de page Il se peut que la page télétexte que vous avez sélectionnée contienne davantage d'in- formations que celles que vous voyez à l'écran. Le reste des informations s'affiche au bout d'un certain temps.

• Appuyez sur le bouton “ “ pour arrêter le changement automatique de page.

• Appuyez de nouveau sur le bouton “

pour permettre l'affichage de la page sui- vante. Sélectionner une page secondaire Les pages secondaires sont des sous-sec- tions de longues pages télétexte ne pouvant s'afficher à l'écran qu'une section après l'autre.

• Sélectionnez la page télétexte de votre choix.

• Appuyez sur le bouton “

• Sélectionnez le numéro de page secondaire de votre choix en appuyant sur quatre tou- ches numérotées (par ex., 0001).

• Si la sous-page sélectionnée n'apparaît pas au bout de quelques secondes, appuyez sur la touche “ “ le programme de télévi- sion s'affiche alors à l'écran.

• Une fois la page de télétexte sélectionnée trouvée, son numéro s'affiche dans l'angle supérieur gauche de l'écran.

• Appuyez sur la touche “ “ pour afficher la page de télétexte sélectionnée. Fastext (Applicable si votre téléviseur intègre la fonc- tion FASTEXT). Votre téléviseur communautaire prend en charge le système télétexte à 7 pages. Lors- que vous saisissez le numéro de page de l'une des 7 pages en mémoire, le système ne recherche pas la page requise, mais affi- che la page automatiquement.

• Appuyez sur le bouton « P/CH+ » pour faire défiler une à une les pages suivantes du té- létexte.

• Appuyez sur le bouton « P/CH- » pour faire défiler une à une les pages précédentes du télétexte. Pour la fonction Fastext Le sujet de l'information peut apparaître dans une couleur particulière.

• Appuyez sur la touche rouge, verte, jaune ou bleue appropriée pour atteindre la page appropriée. Concernant le texte TOP Le mode texte TOP sera automatiquement activé en fonction de la transmission.

• Si la transmission texte TOP est disponible, les touches de couleur seront affichées dans la barre d'état. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5625- 26 -

• Si la transmission texte TOP n'est pas dis- ponible, la barre d'état ne sera pas affichée. Le titre de la page d'information peut figurer dans une zone de couleur. En mode TOP, sélectionnez la page sui- vante ou précédente avec la touche "-P/CH" ou "P/CH+". Si la transmission de texte TOP n'est pas disponible et que ces fonctions sont activées, le système effectue des bou- clages. 100 succède par exemple à 199. Quitter la fonction télétexte

• Appuyez sur le bouton “ ”. L'écran re- passe en mode TV. Afficher l'heure

• Lorsque vous regardez un programme TV diffusant du télétexte, appuyez sur la touche

“. Les informations sur l'heure prove- nant du télétexte s'affichent dans le coin su- périeur droit de l'écran jusqu'à ce que vous appuyiez sur le bouton “ “, « » ou «M».

• Si le programme regardé ne diffuse pas de télétexte, aucune information ne s'affiche. Quitter la fonction télétexte

• Appuyez sur le bouton “ ”. L'écran re- passe en mode TV. Afficher l'heure

• Lorsque vous regardez un programme TV diffusant du télétexte, appuyez sur la touche

“. Les informations sur l'heure prove- nant du télétexte s'affichent dans le coin su- périeur droit de l'écran jusqu'à ce que vous appuyiez sur le bouton “ “, « » ou «M».

• Si le programme regardé ne diffuse pas de télétexte, aucune information ne s'affiche. Connexionsdeséquipements périphériques: Il existe une gamme très étendue d'équipe- ments audio et vidéo qui peuvent être con- nectés à votre TV. Les schémas de con- nexions situés à la fin de cette partie vous montrent où vous devez raccorder ces équi- pements à l'arrière de votre TV. Connexion audio du PC

• Raccorder la sortie Audio du PC à la prise PC Audio In du TFT à l'aide d'un câble de connexion stéréo.

• Dans le menu principal, sélectionner "Spécif" à l'aide des touches “ ” ou “ ”, puis ouvrir le menu Feature (spécif.) à l'aide des touches “ ”, “ ” ou "OK". Activer l'op- tion "PC Sound Mode" (mode son PC) à l'aide des touches “ ” ou “ ” et sélectionner PC parmi les options TV, AV-1, AV-2, AV-3 et PC à l'aide des touches “ ”, “ ” ou "OK".

• Source doit aussi être réglé sur PC dans le menu principal. Côté PC Sortie audio PC Côté TFT Entrée audio PC Avec la prise PÉRITEL Votre téléviseur est équipé de deux prises Péritel. Pour y raccorder des périphériques (par ex. vidéo, décodeur, etc.) pourvus de Péritel, utiliser l'entrée AV-1 ou AV-2. Si un appareil externe est raccordé à l'une des prises Péritel, le téléviseur passe auto- 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5626- 27 - matiquement en mode AV. Si les deux pri- ses Péritel sont connectées, la prise AV-1 a priorité. Via l'entrée de l'antenne Si vous souhaitez raccorder votre téléviseur à un équipement tel qu'un magnétoscope ou un décodeur mais que cet équipement n'est pas équipé d'une prise péritel, vous devez le connecter à l'entrée ANT de votre té- léviseur. Si vous raccordez le magnétoscope via l'entrée de l'antenne, nous vous suggé- rons d'utiliser le programme 0. Décodeur La télévision câblée vous offre un large choix de programmes. La plupart d'entre eux sont gratuits, les autres sont payants. Cela signifie que vous devez vous abonner à l'or- ganisme de diffusion des programmes que vous souhaitez recevoir. Cet organisme vous fournira le décodeur approprié pour décoder les programmes. Pour en savoir plus, consultez votre reven- deur. Consultez également la brochure four- nie avec le décodeur. Connecter le décodeur avec un câble d'antenne

• Connectez le câble d'antenne. Connecter le décodeur sans câble d'antenne

• Raccordez le décodeur à la prise AV 2 (prise RCA en option) du téléviseur via un câble approprie. Si le décodeur est équipé de prises RCA, vous obtiendrez une meilleure qualité d'image en connectant un RCA à la prise AV 2 (en option)de votre TV. TV et magnétoscope ( sans prise péritel)

• Connectez les câbles d'antenne. Vous obtiendrez également une meilleure qualité d'image si vous connectez un RCA / RCA à la prise AV 2 de votre TV (en option). Lecture NTSC Raccorder un magnétoscope NTSC à l'une des deux prises Péritel situées à l'arrière du téléviseur. Appuyer ensuite sur la touche " " pour sé- lectionner AV-1 ou AV-2. Rechercher et mémoriser le canal de votre magnétoscope

• Débranchez le câble d'antenne de la prise ANT (antenne) de votre magnétoscope.

• Allumez votre téléviseur et réglez votre ma- gnétoscope sur le signal d'essai (consultez le manuel de votre magnétoscope).

• Recherchez le signal d'essai de votre ma- gnétoscope de la même manière que vous avez cherché les signaux des chaînes de télévision. Reportez-vous aux sections Ins- tallation, Recherche et Mémoriser les ca- naux du téléviseur. Mémorisez le signal d'essai sous le numéro de programme 0. – Rebranchez le câble d'antenne à la prise ANT du magnétoscope une fois le signal d'essai mémorisé. Caméra ou caméscope Raccordement à l'entrée (AV-3) : Connectez votre caméra ou votre camés- cope à droite du téléviseur.

• Raccordez votre équipement au téléviseur via les entrées VIDEO (jaune), AUDIO R (rouge) et AUDIO L (blanc) en faisant corres- pondre les couleurs des prises. Raccordement du décodeur au magnétoscope Certains magnétoscopes sont équipés d'une péritel spécial pour le décodeur.

• Connectez une péritel a votre décodeur et à la péritel spécial de votre magnétoscope. Consultez également le manuel de votre magnétoscope.

• Pour raccorder votre magnétoscope au télé- viseur, reportez-vous à la section TV et ma- gnétoscope. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5627- 28 - Pour raccorder d'autres équipements à votre téléviseur, consultez votre revendeur. Connexion du casque Connectez le casque à la prise casque sté- réo située à droite du téléviseur. Connexion du PC Raccordez l'écran du PC en connectant le câble PC 15 broches au connecteur 15 bro- ches situé à l'arrière de l'ordinateur. Pour plus de détails sur la procédure d'installa- tion, consultez la section Installation en mode PC. Raccordement à l'entrée S-Video Connectez votre caméscope à droite du té- léviseur.

• Raccordez votre équipement à l'entrée S- Video située à droite du téléviseur via les câbles S-Video. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5628- 29 - Spécifications del'entréePC L’affichage a une résolution maximale de 1366 x 768, gamme de fréquence verticale syn- chronisée de 50-75 Hz est une gamme de fréquence horizontale synchronisée de 30-69 KHz. Le tableau suivant est une illustration de quelques modes typiques d’affichage vidéo. Horizontale Verticale Hor. (kHz) Ver. (Hz)

Mode FréquenceRésolution La résolution originale du Panneau TFT-LCS est de 1366x768. En conséquence, il est re- commandé d’utiliser le Mode 15 pour obtenir la meilleure qualité d’affichage PC. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5629- 30 - Connexionsdeséquipementspériphériques ANT.IN AUDIO IN

OUT Antenne Caméscope Décodeur Récepteur satellite Magnétoscope CASQUE VHF/UHF VHF/UHF

Raccordement d'une antenne externe Antenne VHF/UHFAntenne VHF Câble rond coaxial 75 ohms Arrière du téléviseurArrière du téléviseurCâble plat bifilaire 300 ohmsCâble rond coaxial 75 ohms Raccordementdel'antenne Système audio 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5630- 31 - Pour le moniteur :

• Vérifiez que le cordon d'alimentation de l'écran est correctement raccordé à la prise secteur ou au cordon de rallonge mis à la terre.

• L'écran est équipé d'un commutateur de mise sous tension électronique et reste éteint en cas de panne de courant. Vous devez appuyer de nouveau sur le commuta- teur pour allumer l'écran. Le voyant du pan- neau avant de l'écran doit être vert.

• Vérifiezque lecâble vidéo (signal) de l'écran est correctement raccordé au connecteur vidéo 15 broches du panneau arrière de l'ordinateur.

• Vérifiez que la carte vidéo est bien installée dans son emplacement sur la carte mère de l'ordinateur.

• Vérifiez que les paramètres de contraste et de luminosité de l'écran ne sont pas réglés sur le minimum. Son Aucun son ne sort de l'appareil. Avez-vous coupé le son en appuyant accidentellement sur la touche “ ” ? Les haut-parleurs exter- nes sont-ils correctement raccordés au télé- viseur ? Le son ne sort que d'un seul haut-parleur. Peut-être la balance est-elle réglée sur la position extrême inverse ? Vérifiez dans le menu SON (Audio). Télécommande Votre téléviseur ne répond plus à la télécom- mande. Appuyez de nouveau sur la touche

" de la télécommande. Les piles sont peut-être épuisées. Dans ce cas, vous pou- vez encore utiliser les touches du panneau de commande situé à droite du téléviseur. Avez-vous sélectionné le mauvais menu ? Appuyez sur la touche " " pour revenir en mode TV ou appuyez sur "M" pour revenir au menu précédent. Problème non résolu Eteignez puis rallumez votre téléviseur. Si cela ne fonctionne pas, appelez le service de maintenance. N'essayez jamais de répa- rer vous-même le téléviseur. Astuces Entretien de l'écran Nettoyez l'écran avec un chiffon doux légère- ment humide. N'utilisez pas de solvants abrasifs. Ils pourraient endommager la cou- che de protection de l'écran. Lescouleurs de l'imagesontanormales Pour le téléviseur : Avez-vous sélectionné le système TV appro- prié ? Votre téléviseur ou votre antenne in- terne sont peut-être situés trop près des haut-parleurs, d'équipements audio non mis à la terre ou de lampes au néon, etc. La montagne ou des bâtiments élevés peuvent être à l'origine d'images fantômes ou de dé- doublement de l'image. Essayez d'améliorer la qualité de l'image en déplaçant l'antenne. Si l'image ou le télétexte sont difficiles à dis- cerner, vérifiez que vous avez correctement réglé la fréquence. La qualité de l'image peut être affectée lors- que deux équipements sont connectés au téléviseur en même temps. Dans ce cas, déconnectez l'un des équipements.. Pour le moniteur :

• Vérifiezque lecâble vidéo (signal) del'écran est correctement raccordé au connecteur vidéo 15 broches du panneau arrière de l'ordinateur.

• Si vous avez utilisé un adaptateur pour con- necter le connecteur du câble vidéo (signal) 15 broches de l'écran au connecteur arrière de l'ordinateur, vérifiez la configuration des broches de l'écran. Pas d'image à l'écran Pour le téléviseur : L'antenne est-elle correctement connectée ? Les prises sont-elles fermement connectées au connecteur d'antenne ? Le câble d'an- tenne est-il endommagé ? Utilisez-vous les bonnes prises pour connecter l'antenne ? En cas de doute, consultez votre revendeur. No Image (pas d'image) signifie que votre TV ne reçoit aucun signal. Avez-vous appuyé sur les bonnes touches de la télécom- mande ? Essayez encore. 01-FRN-2707W-1543 UK-27 INCH TFT (17MB08)(WO VGA)(CHI MEI)-500xxxx.p65 08.08.2006, 14:5631- 32 - Spécifications TECHNIQUES
