Lavatherm T35740 - Sèche-linge AEG-ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge à évacuation
Marque	AEG-Electrolux
Modèle	Lavatherm T35740
Dimensions (H x L x P)	85 x 60 x 58 cm
Profondeur avec porte ouverte	109 cm
Volume du tambour	108 L
Poids à vide	32.5 kg
Charge maximale	6 kg
Tension d'alimentation	230 V
Fusible nécessaire	16 A
Puissance totale	2600 W
Classe d'efficacité énergétique	C
Consommation d'énergie annuelle moyenne	261,3 kWh
Programmes de séchage	Coton très sec, Coton sec, Coton prêt à ranger, Coton prêt à repasser, Synthétiques très sec, Synthétiques prêt à ranger, Synthétiques prêt à repasser, 30 min, Rafraîchir, Draps, Jeans, Sport, Facile à repasser, Laine
Options complémentaires	Delicat, Sensible, Antifroissage, Alarme, Départ différé (3, 6 ou 9 h)
Capteur d'humidité	Oui, avec réglage de la conductivité de l'eau
Phase ant froissage	30 minutes (90 min avec option)
Nettoyage du filtre	Après chaque cycle
Réversibilité de la porte	Oui
Température ambiante autorisée	+5°C à +35°C
Accessoires spéciaux	Kit de superposition pour lave-linge

FOIRE AUX QUESTIONS - Lavatherm T35740 AEG-ELECTROLUX

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre situé en bas du hublot. Ouvrez-le en appuyant sur le bouton entre les fentes. Nettoyez-le avec un chiffon humide. Pour éliminer la patine, nettoyez à l'eau chaude avec une brosse. Remettez-le en place après séchage. Ne jamais utiliser le sèche-linge sans filtre.

Quels programmes de séchage sont disponibles ?

Le Lavatherm T35740 propose de nombreux programmes : Coton (très sec, sec, prêt à ranger, prêt à repasser), Synthétiques (très sec, prêt à ranger, prêt à repasser), 30 min, Rafraîchir, Draps, Jeans, Sport, Facile à repasser et Laine. Chaque programme a une charge maximale spécifique.

Puis-je sécher des chaussures ou des oreillers ?

Non, il est interdit de sécher des articles contenant de la mousse de caoutchouc (latex), des oreillers, coussins, couvertures matelassées, ou des tissus imperméables. Ces articles accumulent la chaleur et présentent un risque d'incendie.

Comment régler le départ différé ?

Sélectionnez le programme souhaité, puis appuyez plusieurs fois sur la touche DEPART DIFFERE pour choisir 3, 6 ou 9 heures. Appuyez ensuite sur DEPART PAUSE pour activer le différé. Les voyants 9H, 6H, 3H changent toutes les trois heures jusqu'au démarrage.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que l'appareil est branché et que le fusible n'a pas sauté. Assurez-vous que la porte est bien fermée. Appuyez sur la touche DEPART PAUSE. Si le problème persiste, consultez la notice pour d'autres causes.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Ouvrez la porte, dévissez la charnière et retirez la porte. Retirez les plaques de revêtement. Déplacez le gong de fermeture et la charnière de l'autre côté. Revissez le tout. Suivez les étapes détaillées dans la notice.

Que signifie le voyant FILTRE allumé ?

Il vous rappelle de nettoyer le filtre à peluches après chaque cycle. Nettoyez-le impérativement pour garantir un bon fonctionnement et éviter les risques d'incendie.

Puis-je utiliser du produit assouplissant ?

Il est inutile d'utiliser un adoucissant lors du lavage si vous utilisez un sèche-linge, car celui-ci rend le linge duveteux et doux. Si vous souhaitez en utiliser, suivez les instructions du fabricant.

Comment réduire la consommation d'énergie ?

Essorez bien le linge avant séchage (vitesse élevée), respectez les charges maximales, nettoyez le filtre après chaque cycle et laissez la grille d'aération dégagée. Utilisez des programmes adaptés.

Où trouver les pièces détachées ?

Les pièces détachées et accessoires sont disponibles sur le site www.aeg-electrolux.be. Pour les réparations, contactez le service après-vente et munissez-vous du numéro de produit (PNC) et du numéro de série situés sur la plaque signalétique.

MODE D'EMPLOI Lavatherm T35740 AEG-ELECTROLUX

Notice d'utilisation

Luchtafvoerdroger

Sèche-linge à évacuation

Nous vous remercions d'avoircision l'un de nos produits de qualite.

Afin de garantir une performance optimale et constante de votre apparéil, veuillez dire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l' apparéil. Nous vous recommendons de conserver cette notice à proximé pour une utilisation rapide et optimale. Si l' apparéil nevez été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel apparéil.

Sommaire

Notice d'utilisation

Avertissements importants

Description de l'appareil

Bandeau de commande

Avant d'utiliser le sèche-linge pour la première fois

Tri et préparation du linge

Poids du linge 30

Tableau des programmes

Utilisation quotidienne

Mise en marche de l'appareil / éclairage

33

Ouverture de la porte / chargement du linge 33

Sélection du programme 33

Sélection des options complémentaires

33

Réglage du départ différé 34

Démarriage du programme 34

Modification du programme 34

Ajout ou retrait de linge avant la fin du programme

35

Fin du cycle de séchage / retrait du linge

35

Entretien et nettoyage	35

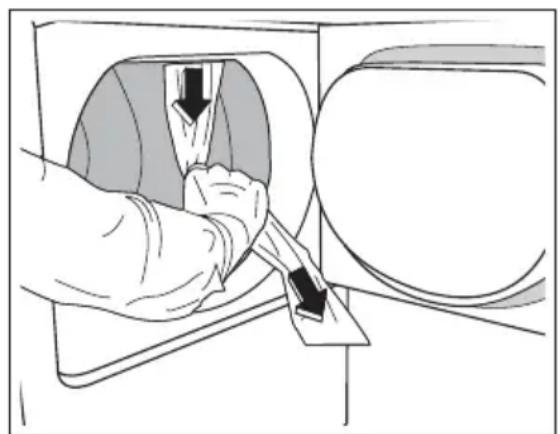

Nettoyage du filtré à peluches	35
Nettoyage de la porte	36
Nettoyage du tambour	36
Nettoyage du bandeau de commandes et de la carrosserie	37
En cas d'anomalie de fonctionnement	37
Résolutions des problèmes	37
Réglages de l'appareil	38
ALARMÉtometimes désactivée	38
Dureté de l'eau	38
Caracteristique techniques	39
Installation	40
Emplacement	40

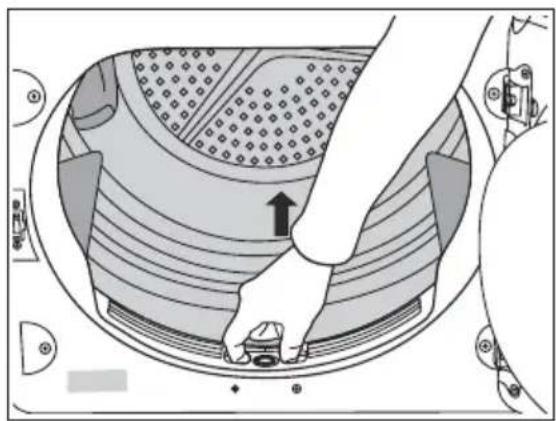

Retrait des protections de transport	40

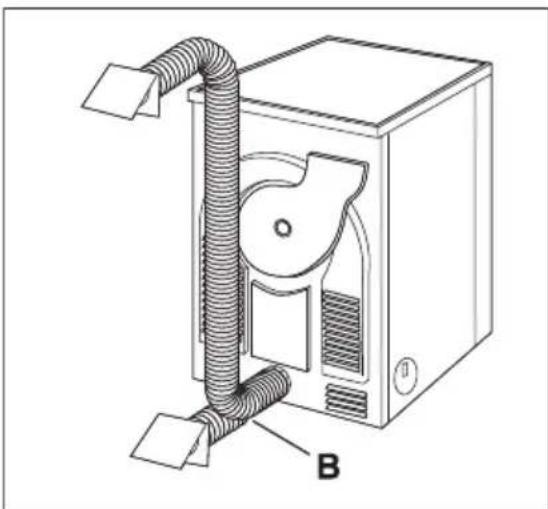

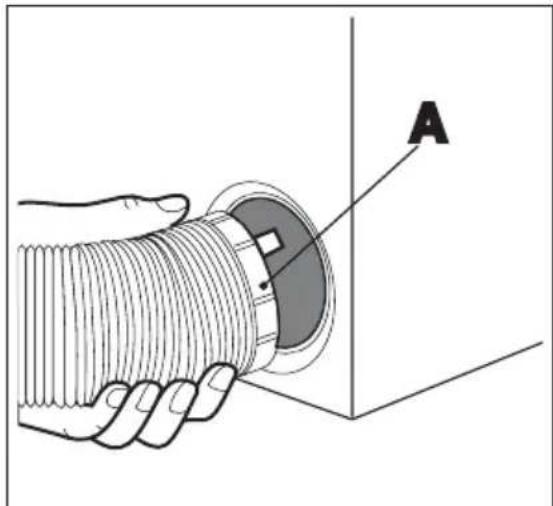

Installation du tuyau d'évacuation	41
Branchements électriques	42

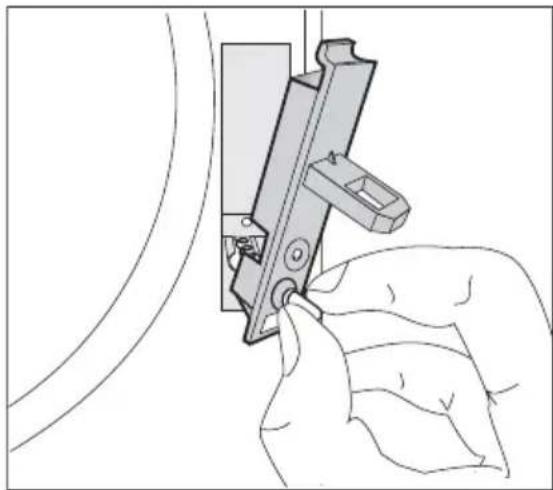

Réversibilité de la porte	42
Accessoires spéciaux	44
Environnement	45
Conseils relatifs à l'environnement	45
Maintenance	46

Sous réserve de modifications

Notice d'utilisation

Avertissements importants

Pour toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses options de sécurité. Conservez ces instructions et transmettez-les en cas de changement de propriétaire, afin que toutes les personnes amènées à utiliser l'appareil soient correctement informées sur son utilisation et les consignes de sécurité à observer.

Sécurité générale

• Il est interdit de modifier ou d'essayer de modifier les caractéristiques techniques de cet apparéil.
• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.
  Veillez a empêcher vos animaux familiers de se glisser dans le tambour. Pour éviter cela, vérifie l'intérieur du tambour avant chaque utilisation de l'appareil.
• Les objets tels que les pieces de monnaie, les épingles de sutureté, les clous, les vis, les cailloux ou tout autre object dur, tranchant, peuvent provoquer d'importants dégats et ne doivent pas'être placés dans l'appareil.
• Pour éviter les risques d'incendie dus à un séchage excessif, n'utilise pas l'appareil pour le séchage des pieces de linge suivantes : coussins, oreillers, couvertures matelassées et similaires (ces pieces accumulent la chaleur).
• Les pieces contenant de l'éponce de caoutchouc (mousse de latex), les bonnets de bains, tissus imperméables, articles renforcés de caoutchouc ou vêtements et taires d'oreiller rembournrés d'éponce de caoutchouc ne doivent pas être séchéés dans un séche-linge.
• Débranche toujours l'appareil après son utilisation, nettoyage et entretien.
• N'essayez enaucun cas de réparer l'appareil vous-même. Les réparations effectuees par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement de l'appareil. Contactez le service après-vente de votre magasin vendeur. Exigez des pieces de rechange certifiées Constructeur.
• Le linge sale, taché d'huile culinaire, d'acétone, d'essence, de kerosène, de produit déta-chant, de térébenthine, de cire ou de decapant pour cire doit être lavé à l'eau chaude avec une plus grande quantité de dessive avant d'être séché dans le seche-linge.
• Risque d'explosion : ne sechedez jamais du linge qui serait entree en contact avec des solvants inflammables (essence, alcohol denature, fluide de nettoyage a sec et similaire). Ces substances sont volatiles et pourraient cause une explosion. Ne sechedez que du linge laye a I'eau.

• Risque d'incendie : le linge taché ou imbibé d'huile végétale ou d'huile culinaire peut être à l'origine d'un incendie et ne doit pas être placé dans le seche-linge.

• Si le linge a eté lavé avec un produit détachant, effectuez un cycle de rinceage supplémentaire avant de lemettre dans le sèche-linge.

• Vérifiez que les poches des vêtements à secher ne contiennent pas de briquet à gaz ni d'allumettes

AVERTISSEMENT

N'arrêtez jamais le séche-linge avant la fin du cycle de séchage à moins de sortir immeditatement tout le linge et de le déplier pour mieux dissiper la chaleur. Risque d'incendie!

• Risque de chocoléctrique! N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer l'appareil.
• Le cycle de séchage se termine par une phase sans chauffage (cycle de refroidissement) pour éviter que le linge ne reste longtemps à haute température et ne subisse des dommages.
  Assurez-vous de-disposer d'une ventilation adequate dans la piece ou se trouve l'installation,de façon a eviter les retours de gaz en provenance d'appareils brulant d'autres combustibles,y compris des feuels ouverts.

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• Déballez l'appareil et vérifie qu'il n'est pas endommagé. En cas de doute, ne l'utilise pas et contactez le magasin vendeur.
• L'appareil doit être débridé avant la première utilisation. En cas de non-respect de cette recommmandation, l'appareil ou les accessoires risquent d'être sérieusement endommages. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne confiez les travaux électriques de votre habitation nécessaires à l'installation de votre(AP)appareil qu'a un electricien qualifié.
  Veillez à ne pas écraser le cordon d'alimentation avec l'appareil.
• Si l'appareil est place sur une moquette, ajustez les pieds afin de permettre à l'air de circuler librement autour de l'appareil.
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cordon d'alimentation et/ou le tuyau d'alimentation.

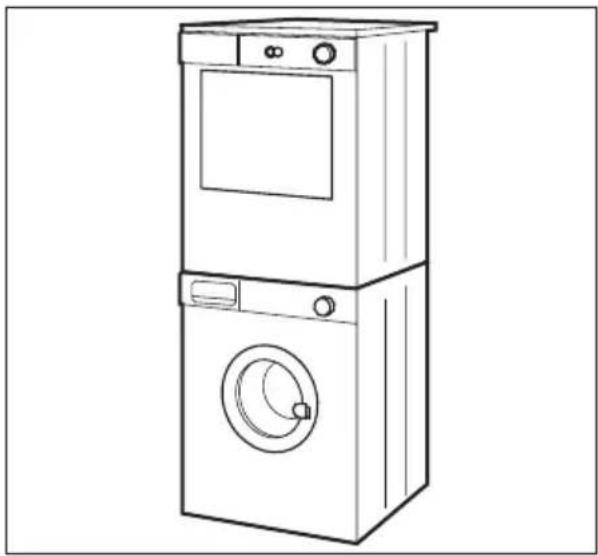

• Si le sèche-linge est placé au-dessus d'un lave-linge, utilisez le kit de superposition (accessoire en option).

Usage

• Cet apparéil est destiné à un usage particulier. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• N'introduisez dans le seche-linge que du linge propre.
• Ne surchargez pas l'appareil. Voir le chapitre correspondant dans cette notice d'utilisation.
• Ne placez pas de linge non essoré dans le seche-linge.

• Ne séchez pas en machine les articles entrés en contact avec des detachants volatiles. Si de tels detachants sont utilisés avant le lavage en machine, il faudra attendre que le produit se soit evaporé avant d'introduire les articles dans l'appareil.

• Le cordon d'alimentation ne doit jamais être tiré au niveau du cordon ; mais toujours au niveau de la prise.

• N'utilisez jamais le sèche-linge si le cordon d'alimentation, le bandeau de commande, le plan de travail ou la base sont endommages et permettent l'accès à l'intérieur de l'ap-pareil.
• Les assouplissants ou autres produits similaires doivent être utilisés conformément aux instructions de leur fabricant.
• Attention - surface chaude : Ne touchez pas le cache de l'ampoule d'éclairage de porte quand l'éclairage est en fonctionnement. 2)
  Surface brulante: Ne touchez pas l'arriere de l'appareil durant le fonctionnement.

Sécurité des enfants

• Cet apparéil ne doit pas être utilisé par de jeunes enfants ou des personnes infirmes sans supervision.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Les matériaux d'emballage (par ex. les films plastiques, le polystyrene) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de la portée des enfants.
• Rangez les détergents en lieu sur, hors de la portée des enfants.
  Assurez-vous que les enfants ou vos animaux domestiques ne penètrent pas dans le tambour.

1 Bandeau de commande
2 Porto
3Filtre a peluches
4 Plaque signalétique
5 Pieds réglables
6 Orifices d'évacuation latéraux / orifice d'évacuation arrêté
7 Bague de serrage

Bandeau de commande

1 Selecteur de programmes et ARRET interrupteur
2 Touches de fonction
3 Touche DEPART PAUSE
4 Touche DEPART DIFFERE
5 Voyant de fonction

Avant d'utiliser le sèche-linge pour la première fois

Afin d'éliminer d'eventuels résidus de fabrication (poussière, graisse), essuyez le tambour du seche-linge avec un chiffon humide et effectuez un cycle de séchage de courte durée (30 minutes) de quelques chiffons humides (essorés).

Tri et préparation du linge

Tri du linge

• Triez le linge par type de textile :

• Coton/lin pour les programmes de type COTON.

• Textiles mixtes et synthétiques pour les programmes de type SYNTHETIQUES.

• Triez le linge en fonction du type d'etiquette. Les étiquettes d'entretien signifient :

Séchage en sèche-lin-ge possible dans tous les cas

Sèchage à une tem-pérature normale

Sèchage à une tem-pérature réduite (ap-puyez sur la touche DELICAT !)

Sèchage dans un sè-che-linge non autori-se

N'introduisez pas dans l'appareil de linge humide n'était pas désigné sur l'étiquette d'entretien comme pouvant être séché en seche-linge.

Cet apparéil peut être utilisé pour tous les articles dont l'étiquette mentionne qu'ils peuvent être séchés en seche-linge.

• Ne sechaç pas de vêtements neufs de couleur avec du linge de couleur claire. Les textiles pouraient déteindre.
• Ne sechaç pas de lainages et la bonneterie à l'aide du programme TRES SEC. Risque de rétrécissement!
• La laine peut être séchée uniquement avec un programme spécialLAINE!

Préparation du linge

• Pour éviter que le linge ne s'enroule et forme des noeuds : fermez les fermétures éclair, boutonnez les housses de couettes et nouez les cordons ou les rubans (par ex. ceintures de tabliers).
• Videz les poches. Enlevez toutes les pieces métalliques (trombones, épingles de suture, etc.).
• Retournez sur l'envers les articles doubles (par ex. les anoraks avec doublure en coton : la doublure doit être à l'extérieur). Ces tissus secheront mistroux.

Poids du linge

Type de linge Poids
peignoir 1 200 g
serviette 100 g
housse de couette 700 g
drap 500 g
taie d'oreiller 200 g
nappe 250 g
drap de bain 200 g
torchon 100 g
chemise de nuit 200 g
sous-vêtements féminins 100 g
chemise de travail homme 600 g
chemise de travail homme 200 g
pyjama homme 500 g
chemisier	100 g

Type de linge Poids

sous-vêtementshomme100g

Tableau des programmes

Programmes	Charge maximum (poids à sec)	Fonctions/options complémentaires				Utilisation/propriétés	Étiquettes d'entretien
		DELICAT	SENSIBLE	ANTIFROISSAGE	ALARMÉ
COTON TRES SEC	6 kg					Séchage complet des textiles épais ou multicouches (par ex. linge en tissu éponge, peignoirs de bain).
COTON SEC	6 kg					Séchage des textiles épais (par ex. linge en tissu éponge, serviettes).
COTON PRET A RANGER 1)	6 kg					Séchage complet des textiles d'une épais-seur homogène (par ex., linge en tissu éponge, serviettes éponge ou lainages).
COTON PRET A RE-PASSER 1)	6 kg					Pour les tissus fins à repasser (par ex. lai-nages, chemises en cotton).
SYNTHETI-QUES TRES SEC	3 kg					Séchage complet des textiles épais ou multicouches (par ex. pull-overs, linge de lit, linge de table).	2)
SYNTHETI-QUES PRET A RANGER	3 kg					Pour les tissus fins ne nécessitant pas de repassage (par ex. chemises en textiles mélangés, linge de table, vêtements de bébé, chaussettes, lingerie à baleines ou arma-tures).	2)
SYNTHETI-QUES PRET A REPAS-SER	3 kg					Pour les tissus fins à repasser (par ex. lai-nages, chemises en cotton).	2)
30 MIN 1 kg						Pour sécher des pieces de linge séparées ou de petites quantités de linge n'exçédant pas 1 kg.
Programmes	Charge maximum (poids à sec)	Fonctions/options com- plémentaires				Utilisation/propriétés	Étiquettes d'entretien
		DELICAT	SENSIBLE	ANTIEROISSAGE	ALARME
RAFRAI- CHIR	1 kg	-	-	-	-	Programme spécial permettant de raffect- chir ou de nettoyer des textiles avec des produits de nettoyage à sec vendus dans le commerce.
DRAPS 3 kg	-	-	-	-	-	Linge de lit (draps, taies d'oreillers, couvre- lits, housses de couettes).
JEANS 6 kg	-	-	-	-	-	Pour vêtements de détente comme jeans, sweats, etc., en tissus de résistances divers- ses (par ex. au niveau du poignet, du col ou des coutures).
SPORT 2 kg		A3)	-	-	-	Pour tenues de sports, textiles fins, poly- ester, ne nécessitant pas de repassage.
FACILE A REPASSER	1 kg (ou 5 che-mi- ses)	A3)	-	-	-	Programme spécial doté d'un mécanisme anti-froissage pour les textiles mélangés tels que les chemises et les cordages ; pour un repassage sans peine. Le résultat dé- pend de la nature et de la qualité des tex- tiles. (La charge correspond à environ 5 à 7 chemises.) Recommendation : Placez le lin- ge dans le sèche-linge tout de suite après l'essorage. Une fois sec, retirez immédia- tement le linge de l'appareil et mettez-le sur un cinctre.
LAINE 1 kg	-	-	-	-	-	LAINE est un programme spécial permitted- tant un traitement rapide à l'air chaud de lainages séchés à l'air, portés ou laissés dans l'armoire pendant une période pro- longée. Cela permet de redresser les fibres de la laine et de l'adoucir

1) Conformément à la norme CEI 61121
2) selectionner l'option DELICAT
3) Automatique

Utilisation quotidienne

Mise en marche de l'appareil / éclairage

Tournez le sélecteur de programmes sur n'importe quel programme. L'appareil est mis en marche.

Ouverture de la porte / chargement du linge

1. Ouvrez la porte :
   Appuyez fortement sur la porte (point de pression) pour l'ouvrir
2. Chargez votre linge sans le tasser.

ATTENTION

Veillez à ne pas coincer de linge entre la porte et le joint en caoutchouc.

1. Refermez la porte en appuyant fortement.
   Le verrouillage doit être audible.

Sélection du programme

Selectionnez un programme à l'aide du sélecteur de programmes.

Selection des options complémentaires

Les options complémentaires proposées pour les programmes de sechage sont DELICAT, SENSIBLE, ANTIFRPOISSAGE et ALARME

1. Tournez le sélecteur pourCHOISIR un programme de sechage.
2. Pour selectionner une option, appuyez sur la touche de l'option souhaitee. Les voyageants correspondants s'allument.
3. Appuyez à plusieurs reprises sur la touche Options pour sélectionner les options appropriées. L'icone DEPART PAUSE clignote.

Certaines options ne peuvent pas etre selectionnées en meme temps que les options DELICAT et SENSIBLE. Certaines d'entre elles ne peuvent pas etre selectionnee avec certains programmes

DELICAT

Ce programme permet de secher les tissus particulièrement délicats portant l'étiquette d'entretien, ainsi que les textiles sensibles à la chaleur ( comme l'acrylique ou la viscose). Ce programme diffuse une température réduite.

DELICAT ne convient que pour des charges de 3kg maximum.

ANTIFROISSAGE

Cette fonction complémentaire, une fois sélectionnée, prolonge de 60 minutes la phase anti-froissage (30 minutes) à la fin du cycle de sechage. Au cours de cette phase, le tambour tourne par intermittence. Ainsi, le linge ne se tasse pas et ne se froisse pas. Cette phase dure effectivement 90 minutes. Au cours de la phase anti-froissage, le linge peut être retire à tout instant.

Lorsque l'option est activée, levoyant correspondant à la fonction ANTIFROISSAGE est allumé.

SENSIBLE

Ce programme permet de secher delicatement des textiles fréquement portés. Il démarre à pleine puissance de chauffage, puis la chaleur diminue au fur et à mesure que le cycle se poursuit, ce qui permet de secher le linge en douceur.

ALARME

La fonction ALARME est désactivée à la livreaison.

Pour l'activer, selectionnez l'options ALARME.

Le signal sonore indique :

• la fin du programme
• le début et la fin de la phase anti-froissage
• un arrêt de cycle anormal
• une alarme

Réglage du département différé

La touche DEPART DIFFERE permet de retarder le départ d'un programme de 3, 6 ou 9 heures.

1. Sélectionnez le programme et les fonctions complémentaires.
2. Appuyez plusieurs fois sur la touche DEPART DIFFERE jusqu'à ce que levoyant correspondant au départ différé souhaite s'allume.
3. Pour activer le départ différé, appuyez sur la touche DEPART PAUSE. Les voyants (9H, 6H, 3H) changent toutes les trois heures jusqu'au moment du démarrage du programme.

Démarrage du programme

Appuyez sur la touche DEPART PAUSE. Le programme démarre.

Des voyageants indiquent les différentes phases du programme en cours. De haut en bas, de SECHAGE, REFROIDISS. à FIN.

Modification du programme

Pour modifier un programme sélectionné par inadvertance après l'avoir lancé, positionnez d'abord le/selecteur de programmes sur ARRET. Le programme est annulé.

Après le départ du programme, il n'est plus possible de modifier le programme directement.

Si vous tentez toute fois de modifier le programme à l'aide du sélecteur de programmes ou d'une touche de fonction (à l'exception de la touche ALARME), le voyant au-dessus de la touche DEPART PAUSE clignote temporairement en jaune. Toutefois, le programme de se-chage se poursuit normalement (protection du linge).

Ajout ou retrait de linge avant la fin du programme

1. Ouvrez la porte.

AVERTISSEMENT

Le linge et le tambour peuvent être très chauds. Risque de brûlures !

1. Ajoutez ou retirez le linge.
2. Fermez la porte en appuyant fortement. Le verrouillage doit etre audible.
3. Appuyez sur la touche DEPART PAUSE afin que le programme continue.

Fin du cycle de séchage / retrait du linge

Une fois le cycle de séchage terminé, les voyants FIN et FILTRE s'allument. Si la touche ALARME a été activée, un signal sonore retentit à intervalles répétés pendant environ une minute.

Les cycles de séchage (à l'exception du programme LAINE) sont automatiquement suivis d'une phase anti-froissage qui dure environ 30 minutes. Au cours de cette phase, le tambour tourne par intermittence. Ainsi, le linge ne se tasse pas et ne se froisse pas. Au cours de la phase anti-froissage, le linge peut être retire à tout instant. Il est recommendé de partager le linge au plus tard vers la fin de la phase anti-froissage pour éviter qu'il ne se froisse.) Si la fonction ANTIFROISSAGE est selectionnée, la phase anti-froissage se prolonge de 60 minutes.

1. Ouvrez la porte.
2. Sortez le linge.
3. Enlevez le filtré après le retrait des vêtements. Nettoyez le filtré.

AVERTISSEMENT

Avant d'installer le filtr, vérifie qu'il n'y ait rien d'autre à l'intérieur du logement du filtr. 4. Tournez le sélecteur de programmes sur ARRET.

Nettoyez le filtré après chaque cycle de séchage.

1. Fermez la porte.

Entretien et nettoyage

AVERTISSEMENT

N'utilisez pas le sèche-linge en cas d'utilisation de produits chimiques industriels pour le nettoyage.

Nettoyage du filtré à peluches

Le filtrte retient toutes les peluches qui s'accumulent pendant le séchage. Pour garantir le bon fonctionnement de l'appareil, il est nécessaire de nettoyer le filtré à peluches après chaque cycle de séchage.

Le lumière FILTRE correspondant vous le rappelle.

ATTENTION

N'utilisez jamais vous sèche-linge sans avoir installé le filtré à peluches ou si ce dernier est déterioré ou colmaté.

1. Ouvrez la porte et sortez le linge.
2. Retirez le filtré qui se trouve dans le bas du hublot.

1. Ouvrez le filtrre en appuyant sur le bouton entre les deux fentes des joints. Nettoyez le filtrre à l'aide d'un chiffon humide. ÀpRES un certain temps, les filtres se couvrent d'une patine due aux résidus de dessive sur le linge. Pour éliminer cette patine, nettoyez le filtrre à l'eau chaude en le frottant à l'aide d'une brosse.

Fermez le filtré et n'oubliez pas de le remettre en place.

AVERTISSEMENT

Avant de placer le filtr, vérifie qu'il n'y ait rien d'autre à l'intérieur du logement du filtr.

1. Le filtrne ne peut etre installe que d'un cote. Si le filtrte est mal installe, il deborde de son logement.

Si le filtrne ne s'enclenché pas en place, vous ne pourrez pas fermer la porte.

AVERTISSEMENT

Vous devez DEBRANCHER l'appareil du réseau électrique avant toute opération de nettoyage ou d'entretien.

Nettoyage de la porte

Nettoyez périodiquement l'intérieur de la porte et autour du filtrer pour éliminer les peluches. Un parfait nettoyage est indispensable pour un bon séchage.

Nettoyage du tambour

ATTENTION

N'utilisez pas de produits abrasifs ou caustiques pour nettoyer le tambour.

Le calcaire contenu dans l'eau ou les résidus de produits de lavage peuvent laisser un dépôt à peine visible à l'intérieur du tambour. Dans ce cas, le détecteur d'humidité ne peut plus alors reconnaître de manière fiable le taux d'humidité. Ce qui peut expliquer que lorsque vous enlevez le linge, il risque d'être plus humide que prévu.

Nettoyez l'intérieur et les nervues du tambour à l'aide d'un détergent doux et d'un chiffon humide.

Nettoyage du bandeau de commandes et de la carrosserie

ATTENTION

N'utilisez jamais de produits abrasifs ou caustiques.

Lavez la carrosserie et le bandeau de commandes à l'eau savonneuse. Rincez et séchez soigneusement.

En cas d'anomalie de fonctionnement

Résolutions des problèmes

Anomalie Cause possibl Solution
Le sèche-linge ne démarre pas.	L'appareil n'est pas branché ou le fusible est grillé.	Branchez l'appareil sur le sec- teur. Contrôlez le fusible dans la boîte à fusibles (installation domestique).
	La porte de chargement est ou- verte.	Fermez la porte de chargement.
	Avez-vous appuyé sur la tou- che DEPART PAUSE ?	Appuyez de nouveau sur la tou- che DEPART PAUSE.
Les résultats de séchage ne sont pas satisfaisants.	Le programme choisi ne con- vient pas au linge.	À l'av开来, Sélectionnez un au- tre programme (consultez le "Tableau des programmes").
	Le filtré à peluches est obstrué. Nettoyez le filtré à peluches.
	Le volume de linge est excessif.	Conformez-vous aux charges recommendées.
	Les fentes d'aération sont bou- chées.	Libérique les fentes d'aération.
	L'intérieur et les nervures du tambour sont couverts de rési- dus.	Nettoyez l'intérieur et les ner- vures du tambour.
	La conductivité de l'eau du lieu d'installation ne correspond pas au réglage standard de l'appareil.	Reprogrammez les paramètres standard de séchage (voir le chapitre 'Options de program- mation').
La porte ne ferme pas.	Le filtré n'est pas installé.	Mettez le filtré bien en place.
L'indication du temps restant change en permanence ou ne rouge pas pendant un certain temps.	Le temps restant est constam- ment corrigé en fonction du ty- pe de linge, de la charge et du degré d'humidity.	C'est un processus automati- que ; l'appareil n'est pas pour autant défectueux.
Le cycle de séchage s'accête peu de temps après le démarrage du programme.	Vous n'avez pas chargé une quantité suffisante de linge ou le linge chargé est trop sec pour le programme sélectionné.	Sélectionnez un programme temporisé ou un niveau de sé- chage supérieur (par ex. TRES SEC au lieu de PRET A RANGER).
Anomalie Cause pos.	ible Solution
La durée du cycle de séchage est anormalement longue. Re-marque: Àprous environ 5 heures, le cycle de séchage s'arrête automatiquement.	Le filtré est obstrué. Nettoyez le filtré.	Réduisez la charge.
	Le volume de linge est excessif.	Essorez suffisamment le linge avant de lemettre dans lesse-che-linge.
	Le linge n'a pas été suffis-amment essoré.
	La température ambiente est particulièrement élevé. Le compresseur est momentané-ment à l'arrêt comme dispositif de sécurité contre les surchar-ges.	Il s'agit d'une fonction automatique et l'appareil ne pré-sente aucun défaut. Si possible, abaissez la température de la pièce.

Réglages de l'appareil

ALARME toujours désactivée

1. Tournez le sélecteur de programmes sur n'importe quel programme. Si levoyant correspondant à l'alarme est allumé, l'alarme est activée.
2. Appuyez simultanément sur les touches DELICAT et SENSIBLE et maintenez-les enfontées pendant environ 5 secondes. Levoyant de l'alarme s'éteint. L'alarme est toujours désactivée.
3. L'alarme sera par défaut toujours désactivée. Vous pouvez utiliser la touche ALARME pour activer ou désactiver l'alarme, mais l'appareil ne méyorise pas la sélection.

Dureté de l'eau

L'eau, selon les zones géographiques, contient en quantité variable des sels calcaires et mineraux qui changent la valeur de la conductivité. Des variations importantes de la conductivité, par rapport aux valeurs affichées en usine, pouraient légarement influencer l'humidité résiduelle à la fin du séchage. Notre seche-linge permet de régler la sensibilité du capteur conductimétrique sur la base de la valeur de la conductivité de l'eau.

1. Tournez le sélection de programmes sur n'importe quel programme.
2. Appuyez simultanément sur les touches DELICAT et ALARME et maintenez-les enforcées pendant environ 5 secondes. Le réglage courant s'affiche sur les voyants :voyant "FIN"-faible conductivité < 300 micro S/cm,light"REFROIDISS." - conductivite moyenne 300-600 micro S/cm, lightS"REFROIDISS." et " FIN"- conductivite elevée >600 micro S/cm
3. Appuyez sur la touche DEPART PAUSE jusqu'à ce que le niveau souhaité s'affiche.
4. Pour<memoriser le réglage, appuyez simultanément sur les touches DELICAT et ALARME ou tournez le sélecteur sur la position ARRET

\section*{Caracteristiques techniques}

Cet apparéil est conforme aux directives européennes suivantes :

• Directive 2006/95/CE du 12.12.06 relative à la base tension
• Directive 89/336/CEE du 03.05.1989 modifiée par la directive 92/31/CEE relatives à la compatibilité electromagnétique
• Directive 93/68/CEE du 22.07.1993 relative au marquage CE

Hauteur x Largeur x Profondeur 85 x 60 x 58 cm
Volume du tambour 108 l
Profondeur avec porte ouverte 109 cm
Possibilité de réglage en hauteur 1,5 cm
Poids à vide environ 32.5 kg
Charge (en fonction du programme) 1)	max. 6 kg
Tension 230 V
Fusible nécessaire 16 A
Puisance totale 2600 W
Classe d'efficacité energétique	C
Consommation d'énergie (7 kg de coton, pré-alablement essoré à 1000 tr/min)2)	3,3 kWh
Consommation d'énergie annuelle moyenne 261,3 kWh
Usage Domestique
Température ambiente autorisée + 5°C à + 35°C
Données de consommationLes consommations ont été mesurées dans des conditions d'essai normalisées. Les consommations réelles dépendant des conditions d'utilisation de l'appareil.
Programme	Consommation d'énergie en kWh / temps de séchage moyen en minutes
COTON PRET A RANGER2) 3)	3.3 / 97 (6 kg de linge préalablement essoré à 1000 tr/min)
COTON PRET A REPASSER2)	2.6 / 75 (6 kg de linge préalablement essoré à 1000 tr/min)
SYNTHETIQUES PRET A RANGER2)	1.15 / 32 (3 kg de linge préalablement essoré à 1200 tr/min)

1) Les charges indiquées peuvent varier d'un pays à un autre en fonction des méthodes de mesure différentes.
2) conformément à la norme EN 61121

Installation

Emplacement

• Par commodité, il est conseilé d'installer l'appareil pres de votre lave-linge.
• Le sèche-linge doit être installé dans un lieu propre, à l'abri de la poussière.
• L'air doit pouvoir circuler librement tout autour de l'appareil. N'obstruez pas la grille d'aération frontale ou les grilles d'entrée d'air à l'arrête de l'appareil.
• Pour limiter au minimum les vibrations et le bruit pendant le fonctionnement du séchelinge, installez-le sur une surface robuste et parfaitement horizontal.
• Àpres l'installation du séche-linge, mettez-le d'aplomb à l'aide d'un niveau à bulle. S'il n'est pas d'aplomb, rectifiez en vissant ou dévissant les pieds de réglage.
• Les pieds ne doivent jamais être retirees. Veillez à ne pas limiter la circulation de l'air au sol par des tapis à longs poils, des morceaux de bois, etc. Il pourrait se produit une accumulation de chaleur qui nuirait au fonctionnement du moteur et risquérer de l'endommager.

La température de l'air chaud dégagé par le sèche-linge peut atteindre 60°C . L'appareil ne doit donc pas être installé sur des sols non résistants aux températures élevées.

Pendant le fonctionnement du seche-linge, la température ambiente ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromètre le bon fonctionnement de l'appareil.

AVERTISSEMENT

Si l'appareil doit être déplace, transporte-le verticallement.

AVERTISSEMENT

L'appareil ne doit pas etre installe derriere une porte a serrure, une portecoulissante ou une portebattante avec charniere du cote opposed de celle de l'appareil.

Retrait des protections de transport

ATTENTION

Avant demettre l'appareil en service, il est impératif d'enlever tous les éléments de protection de transport.

1. Ouvrez la porte
2. Enlevez les rubans adhésifs à l'intérieur du tambour.

1. Enlevez la gaine plastique avec le rembourse en polystyrene de l'appareil.

Installation du tuyau d'évacuation

Pour simplifier l'installation, vous dispose de plusieurs orifices d'évacuation : un à l'arrière, un à gauche et un à droite. Pour relier le tuyau à l'appareil, appliquer d'abord à une extrémité du tuyau la bague de serrage (A) se trouvant sur l'orifice arrêté puis introduire le tuyau dans l'orifice d'évacuationChoisi. Bouchez les autres orifices à l'aide des caches fournis.

Si le tuyau est long et si l'appareil est place dans un local froid, l'humidité risque de se condenser en eau à l'intérieur du tuyau. Ce phénomène naturel est inévitable. Pour empêcher que l'eau de condensation ne stagne dans le tuyau ou reflue dans le sèche-linge, percez un petit trou (de 3 mm) au point le plus bas du tuyau et déposez un petit recipient au dessous. (Voir la figure, au point B). Une fois relié au sèche-linge, amenez le tuyau flexible au point d'évacuation souhaïte, en veillant à ce que la longueur totale de la course soit inférieure à 2 m, et qu'il ne présente pas plus de deux coudes. En ce qui concerne le conduit, si vous avez

décié d'équiper l'extrémité du tuyau de raccordement sur l'extérieur d'un mur ou d'une grille, faites appel à un constructeur marchant pour savoir comment faire et quel matériel utilisé.

AVERTISSEMENT

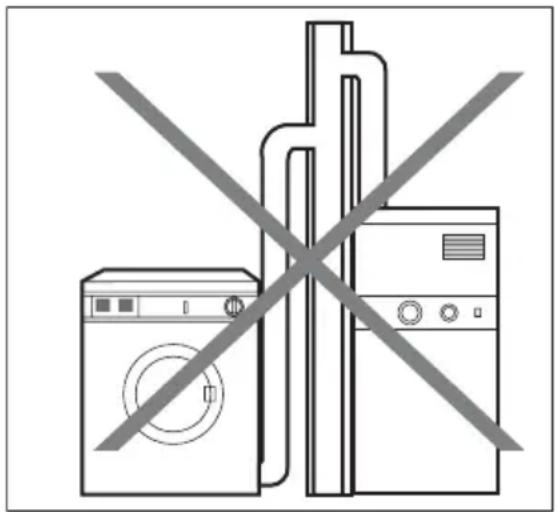

Attention à ne pas raccorder ce sèche-linge sur un conduit de fumées.

Notez que pour éviter tout problème de condensation, il est essentiel que le sèche-linge soit équi-pé d'un tuyau flexible qui transporte l'air humide bien au-delà des éléments de cuisine ; de préférence en dehors de la cuisine. Pour empêcher toute surchauffe de l'appareil, il est important de ne pas bloquer la sortie d'évacuation de la vapeur. Un débit d'évacuation d'au moins 150 m3/h doit être assure. Si le sèche-linge est installé près d'éléments de cuisine, assurez-vous que le tuyau d'évacuation ne soit pas écrasé. Si le tuyau est partiel-

lement écrasé, l'efficacité du séchage sera réduite, le temps de séchage plus long et la consommation d'énergie plus élevée. Si le tuyau est complètement écrasé, le disjoncteur dont l'appareil est équipé risque de se déclencher. Pendant le fonctionnement du séchelinge, la température ambiante ne doit pas être inférieure à +5 °C ou supérieure à +35 °C pour ne pas compromètre le bon fonctionnement de l'appareil.

Branchements électriques

Contrôlez les caractéristiques électriques de l'appareil (tension d'alimentation, type de courant, fusibles, etc.) sur la plaque signalétique. La plaque signalétique est située après la porte (voir la "Description du produit").

Branchez l'appareil sur une prise avec terre, conformément aux normes et reglementations en vigueur.

AVERTISSEMENT

Le fabricant decline toute responsabilité en cas de dommage ou blessure, suite au non-respect des consignes de sécurité mentionnées ci-dessus.

Si le cordon d'alimentation de l'appareil doit être remplaced, faites appel au Service après-venture.

AVERTISSEMENT

Il est nécessaire que la prise murale reste accessible une fois que l'installation est terminée.

Reversibilité de la porte

AVERTISSEMENT

Avant de changer le sens d'ouverture de la porte, débranchez votre apparéil.

1. Ouvrez la porte.

1. Devissez la charnière A située sur la paroi avant de l'appareil et demontez la porte
2. Retirez les plaques de revêtement B. Pour ce faire, insérez un tournevis plat dans la fente, comme indiqué sur l'illustration, puis poussez un peu vers le bas pour enlever la plaque.
3. Detachez le gong de fermeture C à l'aide d'un outil approprié en exerçant une pression sur le cran, enlevez-le et remettez-le en place sur le côte opposé en le faisant tourner de 180° .

ATTENTION

Un petit dessort se trouve sous le bloc de verrouillage C. Pour assembler toutes les pieces correctement, referez-vous à l'illustration :

1. Dévissez la charnière A de la porte, faites-la tourner de 180° , replacez-la sur le côte opposé et revissez-la soigneusement
2. Tournez les caches B de 180° et replacez-les respectivement sur le cote opposé
3. Dévissez le cache D de la paroi avant de l'appareil, faites-le tourner de 180° et revissez-le sur le côté opposé
4. Devissez le verrouillage E de la porte, poussez légerement vers le bas et enlevez-le de la paroi avant de l'appareil
5. Poussez le bouton à crans du cache F vers le bas, poussez le cache légèrement vers le bas et retirez-le de la façade de l'appareil
6. Montez le connecteur du verrouillage E sur le cote opposé, vissez soigneusement le verrouillage de la porte.
7. De l'autre côté, placez-le et encliquetez F le bouton à crans.
8. Montez la porte avec les charnières placées dans les logements sur la paroi avant de l'appareil et vissez soignement.

Remarque concernant la sécurité : La sécurité du fonctionnement de l'appareil n'est de nouveau assurée que lorsque toutes les pieces en matière isolante ont et remontées.

Accessoires spéciaux

Kit de superposition

Un kit de superposition spécial est disponible auprès de votre revendeur pour faciliter le montage du seche-linge au-dessus d'un lavelinge à chargement frontal dont la profondeur est comprise entre 48 et 60 cm Lisez attentivement la notice fournie avec le kit.

Environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut ettre traité comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous réservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Matériaux d'emballage

Les matériaux d'emballage respectent l'environnement et sont recyclables. Les éléments en plastique sont identifiés par les sigles >PE <, >PS <, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

AVERTISSEMENT

Lors de la mise au rebut de votre apparéil, enlevez le cable et jetez-le avec la prise. Enlevez le verrou de la porte et rendez-le inutilisable, cela évitera aux enfants de s'enfermer dans l' apparéil et demettre ainsi leur vie en danger.

Conseils relatifs à l'environnement

• Le sèche-linge rend le linge duveteux et doux. Il est par conséquent inutile d'utiliser un adoucissant lors du lavage.

• Le séche-linge fonctionne le plus économiquequemment possible si vous :

• laissez constamment dégagée la grille d'aération située sur le socle du seche-linge ;

• respectez les charges indiquées dans le tableau récapitulatif des programmes ;
• nettoyez le filtré après chaque cycle de séchage;
• essorez suffisamment le linge avant de le sécher. Exemple : Données de consommation - en fonction de la vitesse d'essorage - pour 6 kg de linge séché avec le programme COTONPRET A RANGER.

Essorage préalable Cycle de séchage
Tours par minute	Humidité résiduelle
	en litres en %
1000 3.60 60 3,3
1400 3.12 52 2.9

Maintenance

En cas d'anomalie de fonctionnement, vérifiez d'abord si vous ne pouvez pas remédier vous-même au dysfonctionnement à l'aide de la notice d'utilisation (chapitre "En cas d'anomalie de fonctionnement").

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter le service après-vente.

Pour un dépannage dans les plus brefs déliés, nous vous recommendons de nous fournir les informations suivantes :

• Description du modele
• Numéro de produit (PNC)
• Numéro de série (S No.) (les nombres sont indiqués sur la plaque signalétique)
• Type de dysfonctionnement
• Eventuellesment le message d'erreur affiché par l'appareil

Pour avoir les nombres d'identification de l'appareil sous la main, nous vous recommendons de les inscrite ici:

Description du modele :	......
Code produit (PNC) :	......
Numéro de série :	......

Vous pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur: www.aeg-electrolux.be
