Lavatherm T35740 - Wasdroger AEG-ELECTROLUX - Gratis gebruiksaanwijzing en handleiding

Producttype	Afvoerdroger
Merk	AEG-Electrolux
Model	Lavatherm T35740
Afmetingen (H x B x D)	85 x 60 x 58 cm
Diepte met open deur	109 cm
Trommelinhoud	108 L
Leeggewicht	32.5 kg
Maximale belading	6 kg
Voedingsspanning	230 V
Benodigde zekering	16 A
Totaal vermogen	2600 W
Energie-efficiëntieklasse	C
Gemiddeld jaarlijks energieverbruik	261,3 kWh
Droogprogramma's	Katoen extra droog, Katoen droog, Katoen kastdroog, Katoen strijkdroog, Synthetisch extra droog, Synthetisch kastdroog, Synthetisch strijkdroog, 30 min, Opfrissen, Lakens, Jeans, Sport, Strijklicht, Wol
Extra opties	Delicaat, Gevoelig, Antikreuk, Alarm, Uitgestelde start (3, 6 of 9 uur)
Vochtsensor	Ja, met instelling van watergeleidbaarheid
Antikreukfase	30 minuten (90 min met optie)
Filter reinigen	Na elke cyclus
Omkeerbare deur	Ja
Toegestane omgevingstemperatuur	+5°C tot +35°C
Speciale accessoires	Stapelkit voor wasmachine

Veelgestelde vragen - Lavatherm T35740 AEG-ELECTROLUX

Hoe maak ik het pluizenfilter schoon?

Open de deur, verwijder het filter onderaan de deuropening. Open het door op de knop tussen de gleuven te drukken. Reinig het met een vochtige doek. Om aanslag te verwijderen, reinig met heet water en een borstel. Plaats het na het drogen terug. Gebruik de droger nooit zonder filter.

Welke droogprogramma's zijn beschikbaar?

De Lavatherm T35740 biedt vele programma's: Katoen (extra droog, droog, kastdroog, strijkdroog), Synthetisch (extra droog, kastdroog, strijkdroog), 30 min, Opfrissen, Lakens, Jeans, Sport, Strijklicht en Wol. Elk programma heeft een specifieke maximale belading.

Kan ik schoenen of kussens drogen?

Nee, het is verboden om artikelen die rubber (latex) schuim bevatten, kussens, dekbedden, gewatteerde dekens of waterdichte stoffen te drogen. Deze artikelen hopen warmte op en vormen een brandgevaar.

Hoe stel ik de uitgestelde start in?

Selecteer het gewenste programma, druk daarna meerdere keren op de toets UITGESTELDE START om 3, 6 of 9 uur te kiezen. Druk daarna op START PAUZE om de uitgestelde start te activeren. De indicatielampjes 9H, 6H, 3H veranderen om de drie uur tot de start.

Wat te doen als de droger niet start?

Controleer of het apparaat is aangesloten en de zekering niet is gesprongen. Zorg ervoor dat de deur goed gesloten is. Druk op de toets START PAUZE. Als het probleem aanhoudt, raadpleeg de handleiding voor andere oorzaken.

Hoe draai ik de deur?

Haal de stekker uit het stopcontact. Open de deur, schroef de scharnier los en verwijder de deur. Verwijder de bekledingsplaten. Verplaats de slotplaat en de scharnier naar de andere kant. Schroef alles weer vast. Volg de stappen in de handleiding.

Wat betekent het brandende lampje FILTER?

Het herinnert u eraan om het pluizenfilter na elke cyclus te reinigen. Reinig het altijd om een goede werking te garanderen en brandgevaar te voorkomen.

Kan ik wasverzachter gebruiken?

Het is niet nodig om wasverzachter te gebruiken tijdens het wassen als u een droger gebruikt, omdat deze het wasgoed donzig en zacht maakt. Als u het toch wilt gebruiken, volg dan de instructies van de fabrikant.

Hoe verminder ik het energieverbruik?

Centrifugeer het wasgoed goed voor het drogen (hoge snelheid), respecteer de maximale belading, reinig het filter na elke cyclus en houd de ventilatieroosters vrij. Gebruik geschikte programma's.

Waar vind ik reserveonderdelen?

Onderdelen en accessoires zijn beschikbaar op de website www.aeg-electrolux.be. Voor reparaties neemt u contact op met de klantendienst en hebt u het productnummer (PNC) en serienummer op het typeplaatje nodig.

GEBRUIKSAANWIJZING Lavatherm T35740 AEG-ELECTROLUX

Wij danken u voor uw keuze voor een van once producten van hoogwaardige kwaliteit.

Lees deze gebruiksaanwijzing alstublieft zorgvuldig door, zo kunt u zeker zijn van optimale en professionele prestaties van uw apparaat. De handleiding za u in staat stellen om alle processen perfect en op de meest efficiente wijze te lately verlopen. Wij adviseren u deze handleiding op een veilige plaats te bewaren, danUCT u hem te allen tijde raadplegen. Geef deze handleiding ook aan een eventuele toekomstige eigenaar van het apparaat.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Gebruiksaanwijzing

Belangrijke veiligheidsinformatie

Productbeschrijving

Bedieningspaneel

Voordat u de droger in gebruik neemt

Wasgoed sorteren en Voorbereiden

Het gewicht van wasgoed 8

Programmaoverzicht

Dagelijks gebruik

Machine inschakelen / lampje inschakelen 10

Vuldeur openen / wasgoed in de trommel doen 11

Hetprogrammaselecteren 11

Extra opties selecteren 11

Het instellen van de uitgestelde start 12

Hetprogramma starten 12

Hetprogrammaveranderen 12

Extra artikelen in de trommel doeon of eruit halen voordat het programma is afgelopen 12

Droogcyclus voltooid / wasgoed uit de trommel halen 13

Onderhoud en reiniging 13

Het plusfilter schoonmaken 13

De deur schoonmaken 14

De trommel reinigen 14

Het bedieningspaneel en de behuizing schoonmaken 7 15

Wattedoenals... 15

Zelf problemen oplossen 15

Machine-installingen 16

ZOEMERSIGNaal permanentuit 16

Waterhardheid 16

Plaatsing van het apparatus 17

Verwijdering van de transportbeveiliging 18

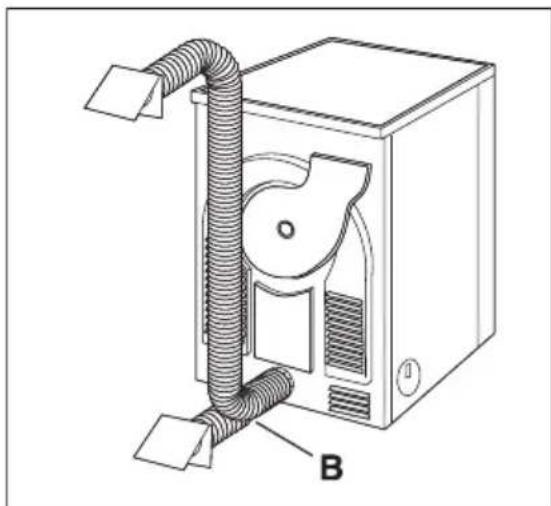

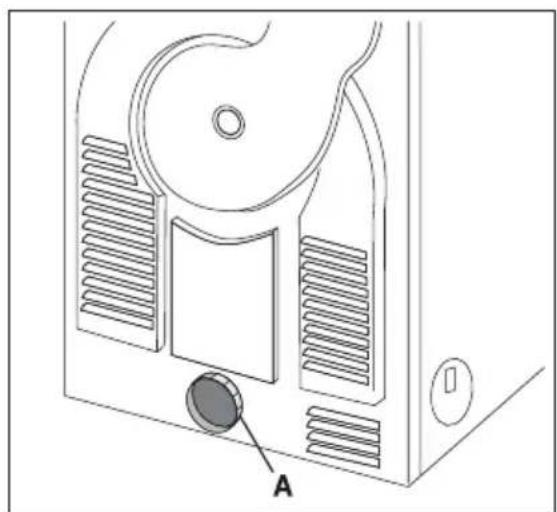

Het aansluiten van de ventilatieslang 19

Elektrische aansluiting 20

De draairichting van de deur veranderen 20

Speciale accessoires 22

Milieu 23

MilituTips 23

Onderhoud 24

Gebruiksaanwijzing

Belangrijke veiligheidsinformatie

In het belang van uw verilgheid en om een correct gebruik te kunnen waarborgen is het van belang dat u, alvorens het apparaat te installereren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en oncevallen te voorkomen is het belangrijk ervoor te zorgen dat alle mensen die het apparaat gebruiken, volledig bekend zijn met de werkung ervan en de verilgheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat blijven als het worden verplaatst of verkocht, zodateen die het apparaat gedurendeijken hele levensduur gebruikt, maar behoren is geinformeerd over het gebruik en de verilgheid van het apparaat.

Algemene veiligkeit

• Het is gevaarlijk om de specificaties te wijzigen of om te proberen op enigerlei wijze veranderingen aan te brengen aan dit apparaat.
• Dit apparaat is Niet bedoeld voor gebruik door Personen (met inbegrip van kinderen) met beperkte lichamelijke of verstandelijkke vermogens of een gebrek aan ervaring en kennis, tenzij dit onder toezicht gebeurt van een voor hun veiligheid verantwoordelijkke persoon of tenzij zij van een dergelijkke persoon instructie hebben ontvangen over het gebruik van het apparaat.
• Zorg ervoor datkleine huisdieren Niet in de trommel klimmen. Controller om dit te voorkomen de trommel voor gebruik.
• Voorwerpen als munten, verilheidsspelden, spijkers, schroeven, stenen of andere harde, scherpe materialen können große schade aan het apparaat toebrengen en mogen nicht in het apparaat verechtkomen.
• Om brandgevaar te voorkomen door te lang drogen, dient het apparaat Niet gebruikt te worden om de volgende voorwerpen te drogen: Kussens, gewatteerde bekens en dergelijke (deze artikelen zorgen voor ophoping van hitte).
• Artikelen van schuimrubber (latexschuim), douchemutsjes, waterdichte kleding, artikelen met een rubberbinnenkant en kleding of kussens met vulling van schuimrubber dieneniet in de droogtrommel te worden gedroogd.
• Het apparaat dient na gebruik, bij reiniging en bij onderhoud algid afgesloten te worden van stroomvoorziening.
• Probeer in geen geval zich de machine te repareren. Reparaties uitgevoerd door ondeskundigen{kunnen lichamelijk letsel of ernstige schade aan de machine verooorzaken. Neem contact op met met een Klantenservice bij u in de buurt. Vraag.altijd om originele verwangingsonderdelen.

• Artikelen die+zijn bevuild met stoffen als spijsolie, aceton, benzine, petroleum, vlekkenverwijderaars, terpentine, boenwas en boenwasverwijderaars dienen alvorens in de droogtrommel te worden gedroogd, te worden gewassen in heet water met een extrahoeveelheid wasmiddel.

• Explosiegevaar: Droog nooit articiken in de trommeldroger die in contact hebben gestaan met ontvlambare oplosmiddelen (petroleum, spiritus, producten voor chemische reiniging en soortgelijke producten). Daar deze bestanddelen vluchtig zich, kunnen ze een explosie veroorzaken. Droog alleen voorwerpen in de trommeldroger die met water gewassen zich.

• Brandgevaar: voorwerpen die vlekken bevatten of gedrenkt zich in plantaardige of bakolie vormen een gevaar voor brand en dienen Niet in de trommeldroger geplaatst te worden.
• Als u uw was met vlekkenwater heeft gewassen, moet u een extra spoelingscylus uitvoeren voordat u uw was in de trommeldroger laadt.
• Zorg ervoor dat er geen aanstekers of lucifers in de zakken zijn achtergebleven van kleding die in de trommeldroger geladen worden

WAARSCHUWING!

Stop een trommeldroger nooit voor het einde van een droogcyclus, tenzij alle voorwerpen snel uit de trommeldroger verwijderd en uitgehangen worden, zodat de hitte wordt verdREven. Brandgevaar!

• Gevaar voor elektrische schokken! Spuit geen waterstralen op het apparaat.
• Het LASTDEEL van een droogtrommelcylclus vindt plaats zonder warmte (koelcylclus) om ervoor te zorgen dat de artikelen uiteindelijk een temperatuur hebben waar bij is gewaarborgd dat de artikelen nicht worden beschadigd.
• Zorg voor voldoende ventilatie in de ruimte waar het apparaat geinstalleerd is om te voorkomen dat gassen afkomstig van apparaten die andere brandstoffen verbranden, waaronder open vuur, terug de ruimte in stromen

Installatie

• Dit apparaat is zwaar. Wees voorzichtig als u het apparaat verplaatst.
• Controller bij het uitpakken van het apparaat of dit Niet is beschadigd. Gebruik het apparaat bij twijfel Niet en neem contact op met de Klantenservice.
• Alle verpakkingsmaterialen en transportbouteen要去 het gebruik worden verwijderd. Als dit worden nagelaten kan dit ernstige schade aan het product en andere eigendommen tot gevolg hebben. Zie het desbetreffende hoofdstuk in de gebruiksaan-wijzing.
  Eventuele voor de installmentie van het apparaatoodzakelijkke elektrotechnische werkzaamheden, moeten worden uitgevoerd door een gekwalificeerde elektricien.
• Er moet voor gezorgd worden dat het apparaat Niet op het aansluitsnoer komt te staan.
• Als het apparaat op een tapijtvloer worden geplaatst, dient de hoogte van de stelpootjes te worden aangepast om de lucht toch goed te konnen lately circuleren.
• Controller na de installment van het apparaat dat het Niet op het aansluitsnoor of de toevoerslang staat of drukt.

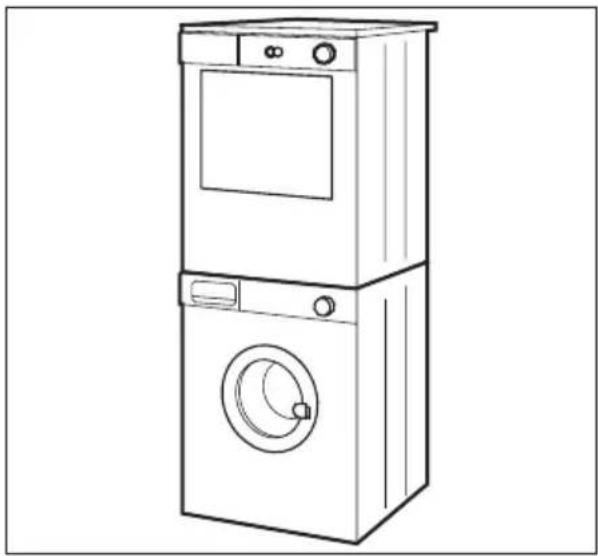

• Als de wasdroger bovenop een wasmachine worden geplaatst, is hetoodzakelijk de sta-pelkit te gebruiken (optioneel accessoire).

Gebruik

• Dit apparaat is bestemd voor huishoudelijk gebruik. Het is Niet toegestaan het apparaat te gebruiken voor andere doeleinden dan waarvoor het is bestemd.

• Was in de machine alleen textiel dat geschikt is voor machinaal drogen. Volg de instructies op het wasvoorschrift in de kleding.

• Droog geen ongewassen artikelen in de droogtrommel.

• Doe Niet teveel wasgoed in de machine. Zie het desbetreffende hoofdstuk in de gebruiksaanwijzing.
• Kleding die druipend nat is mag nicht in de droger worden geplaatst.
• Kledingstukken die in aanrakingঀ geweest met vluchtige aardolieproducten dieren nicht in de trommeldroger gedroogd te worden. Als vluchtige reinigingsvloeistoffen zich gebrukt, dient uervoort te zorgen dat de vloeistof uit het kledingstuk is verwijderd voor dat u het in de wasautomaat doet.
• Trek de stekker nooit aan het snoer uit het stopcontact; maar aan de stekker zich.
• Gebruik de trommeldroger nooit als het elektrische snoer, het bedieningspaneel, het bovenblad of de sokkel beschadigd zijn, zodat de binnenkant van de wasmachine toegankelijk is.
• Wasverzachters of soortgelijke producten dienen te worden gebruikt zoals gespecifieerd in de wasverzachterinstructies.
• Let op - heet oppervlak : Raak het oppervlak van het dekseltje van de deurverlichting Niet aan wonneer de verlichting ingeschakeld is. 1)
• Heet oppervlak: Raak de achechterkant van het apparaat Niet aan wonneer het in gebruik is.

Veiligheid van kinderen

• Deze machine is nicht bedoeld voor gebruik doorjonge kinderen of verstandelijk gehandicapten zonder toezicht.
• Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat spelen.
• De verpakkingsmaterialen (zoals plasticfolie en polystyreen) können een gevaar oplevearen voor kinderen - verstikkingsgevaar! Houd deze materialen buiten het bereik van kinderen.
• Berg alle wasmiddelen op een veilige plaats, buiten het bereik van kinderen, op.
• Zorg ervoor dat kinderen of huisdieren Niet in de trommel kuren klimmen.

Productbeschrijving

1 Bedieningspaneel
2 Deur
3 Pluisfilter
4ypeplaatje
5 Verstelbare pootjes
6 Ventilatieuitgangen aan de zijkanten/ventilatieuitgang aan de achterkant
7 Ringmoer

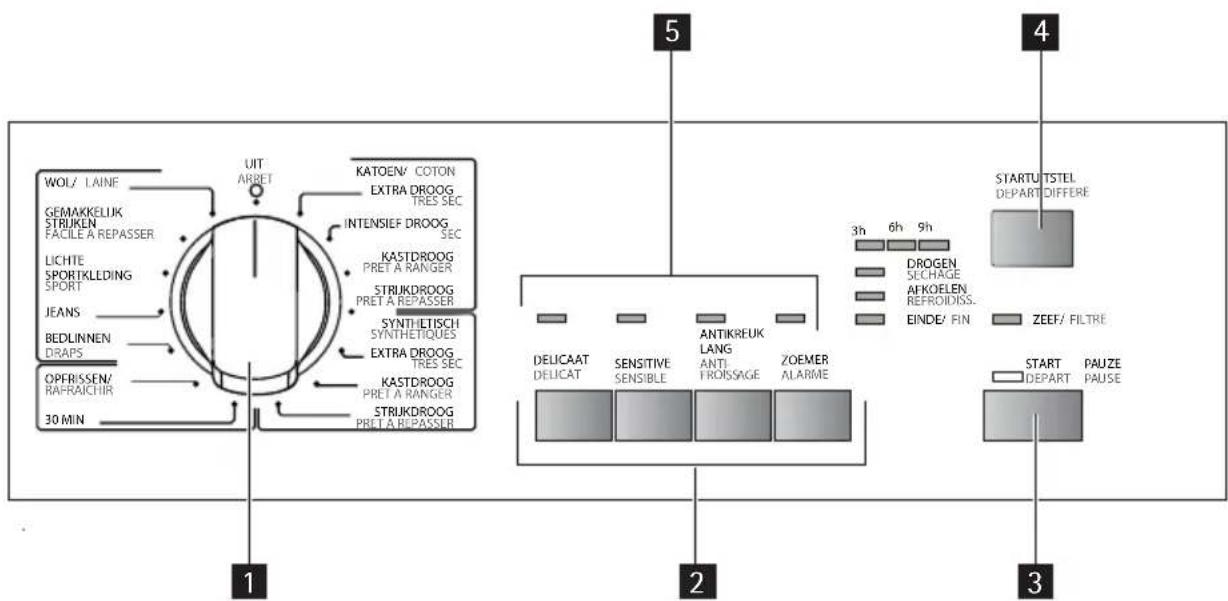

Bedieningspaneel

1Programmaknop UIT en -schakelaar
2 Functietoetsen
3 START PAUZE toets
4 STARTUITSTEL toets
5 Functiestatuslampje

Voordat u de droger in gebruik neemt

Om eventuele restanten, die ontstaan zijn tijdens de fabricage, te verwijderen, de trommel van de droger afvegen met een vochtige doek of een korte cyclus (30 MIN) met vochtige lappen in de trommel latent draaien.

Wasgoed sorteren en Voorbereiden

Het wasgoed sorteren

Sorteer op weefseltype:

• Katoen/linnen voor programma's in de KATOEN programmep.

• Mengsels en SYNTHETISCH voor programma's in de KATOEN programmagroep

• Sorteer op verzorgingslabel. De verzorgingslabels betekenen het volgende:

Drogen in de droog-trommel is in principe mogelijk

Drogen op normale temperatuur

Drogen bij verlaagde temperatuur (druk op de DELICAAT toets!)

Drogen in de trom-meldroger is Niet mo-geelijk

Doe geen nat wasgoed in de droger dat Niet op het label gespecifieerd is als geschikt voor drogen in de droogtrommel.

Dit apparaat kan gebruikt worden voor alle soorten nat wasgoed dat gelabeld is als geschikt voor drogen in de droogtrommel.

• Droog/New, gekleurd textiel nicht samen met lichtgekleurd wasgoed. Textielkleuren können aufgeben.
• Droog geen tricot en gebreide artikelen op het programme EXTRA DROOG. Deze stukken können krimpen!
• Wol kan alleen met het speciale programma WOL worden gedroogd! Wasquoed voorbereiden
• Om te voorkomen dat was verstrikt raakt: sluit ritsen, knoop dekbedovertrekken zich en sluit losese riemen of strikken (b.v. van schorten).
  Maak zakken leeq. Verwiider metalen voorwerpen (paperclips, veiligheidsspelden etc.).
• Keer voorwerpen met dubbellaagse weefsels binnenstebuiten (b.v. met katoen afgewerkte anoraks, de katoenlaag要去 aan de buitenkant zitten). Deze weefsels drogen dan better.

Het gewicht van wasgoed

Type wasgoed Gewicht
Badjas 1200 gram
servlet 100 gram
dekbedovertrek 700 gram
Laken 500 gram
kussensloop 200 gram
tafelkleed 250 gram
badstof handdoek 200 gram
theedoek 100 gram
nachthemd 200 gram
damesslip 100 gram
herenwerkoverhemd 600 gram
herenwerkoverhemd 200 gram
herenpyjama 500 gram
Bloes	100 gram
herenslip 100 gram

Programmaoverzicht

Programma's	max. belading (droog gewicht)	Extra functies/opties				Toepassing/eigenschappen	Onderhoudsmerkteken
		DELICAAT	SENSITIVE.	ANTIKREUK LANG	ZOEMER	STARTUTSTEL
KATOEN EXTRA DROOG	6 kg					Grondig drogen van dik of meerlaags tex-tiel, bijv. badstof artikelen, badjassen.
KATOEN IN-TENSIEF DROOG	6 kg					Het drogen van dik textiel, bijv. badstof artikelen, handdoeken.
KATOEN KAST-DROOG 1)	6 kg					Grondig drogen van textiel van gelijke dikte, bijv. badstof, gebreide voorwerpen, handdoeken.
KATOEN STRIJK-DROOG 1)	6 kg					Voor dunne stoffen die ook nicht gestreken worden, bijv. gebreide artikelen, katoenen overhemen.
SYNTHETISCH EX-TRA DROOG	3 kg					Grondig drogen van dik of meerlaags tex-tiel, bijv. truien, beddengoed, tafellinnen.	2)
SYNTHETISCH KAST-DROOG	3 kg					Voor dunne stoffen die nicht gestreken worden, bijv. shirts die gemakkelijk in on-derhoud+zijn, tafelkleden, babykleertjes, Sokken, lingerie met baleinen of met beu-gels.	2)
SYNTHETISCH STRIJK-DROOG	3 kg					Voor dunne stoffen die ook nicht gestreken worden, bijv. gebreide artikelen, katoenen overhemen.	2)
30 MIN 1 kg	-					Voor verder drogen van afzonderlijke stukken wasgoed of voorkleine hoeveel-heden van minder dan 1 kg.
OPFRISSEN 1	kg	-				Voor het opfrissen of behoedzaam reini-gen van textiel met in de handel verkrijg-bare producten voor chemische reiniging.

Programma's	max. belading (droog gewicht)	Extra functies/opties					Toepassing/eigenschappen	Onderhoudsmerkten
		DELICAAT	SENSITIVE.	ANTIKREUK LANG	ZOEMER	STARTUTSTEL
BEDLINEN 3	kg • -	● ● ●					Beddengoed (één- en tweepersoons la-kens, kussenslopen, spreien, dekbedover-trekken).	● ●
JEANS 6 kg	● ● ● ●						Voor vrijijdskleding, zoals jeans, sweat-shirts, enz., van verschillende materiaal-dikte (bijv. bij de manchetten en naden).	● ●
LICHTE SPORTKLE-DING	2 kg	A3)	- ●	● ●			Voor sportkleding, dunne stoffen, polyes-ter, die nicht gestreken worden.
GEMAKKE-LIJK STRIJ-KEN PLUS	1 kg(of 5 over hem den)	A3)	- ●	● ●			Special programma met anti-kreukmechanisme voor strijkvrij textiel zoals over-hemden en bloesen; om gemakkelijker te kunnen strijken. Het resultaat hangt af van het soort textiel en de kwaliteit ervan.(Het laadvolume komt overeen met ca. 5 tot 7 overhemden.) Advies: Doe kleding-stukken direct na het centrifugeren in de droger. Zijn ze eenmaal droog, haal de kledingstukken er dan onmiddelijk uit en hang ze op een kleerhanger.	● ●
WOL 1 kg ● -	- ● ●						WOL is een special programma voor het kort behandelen van wollen kledingstuk-ken met warme lucht nadat ze op na-tuurlijke wijze+zijn gedroogd, gedragen, of langerearendী opgeslagen. De wolverzels worden gladgemaakt en de wol worden zacht en behaaglijk.

1) In overeenstemming met IEC61121
2) kies DELICAAT optie
3) Automatisch

Dagelijks gebruik

Machine inschakelen / lampje inschakelen

Draai de programmakeuzeknop op een programma.. De machine is ingeschakeld.

Vuldeur openen / wasgoed in de trommel doein

1. Open de vuldeur:

Gebruik kracht om gegen de vuldeur te drukken (drukpunt)
2. Vul de trommel met wasgoed (druk het Niet aan).

LET OP!

Laat het wasgoed nicht:tussen de deur en der rubber pakking terechtkommen.
3. Doe de vuldeur goed zich. U要去 een duidelijke klik horen.

Hetprogrammaselecteren

Gebruik de programmakeuzeknop om het gewenste programma te selecteren.

Extra opties selectoren

De extra opties die beschikbaar zijn voor de droogprogramma's�n DELICAAT, SENSITIVE, ANTIKREUK LANG en ZOEMER

1. Kies een droogprogramma door aan de knop te draaien.
2. Druk om een optie in te stellen op de gewenste optietoets. Het bijbehorende lampje gaat branden.
3. Druk afwisseled op de optietoets om de juiste opties te selecteren. START PAUZE ikoon knippert.

Sommige opties können nicht samen worden gekozen als DELICAAT en SENSITIVE.. Sommige opties können nicht worden geselecteerd met bepalde programma's

DELICAAT

Voor bijzonder voorziglicht drogen van kwetsbare stoffen met het verzorgingslabel en voor temperatuurgevoelig textiel (bijv. acryl, viscose). Het programme worden uitgevoerd met gereduceerde warmte.

DELICAAT is alleen geschikt om te gebruiken met ladingen tot maximaal 3kg

ANTIKREUK LANG

Met de functie lang antikreuk worden de antikreukfase (30 min.) na het drogen uitgebrecht met 60 minutes. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het Niet. Deze fase duurt in totaal 90 minutes. Het wasgoed kanijdens de anti-kreukfase te allen tjnde uit de machine gehaald worden.

Als de optie actief is, brandt het ANTIKREUK LANG lampje.

SENSITIVE.

Voor het voorzichtig drogen van weefsels die vaak gedragen worden. Het programma begint op de volle warmte-instelling, die cervolgens verlaagd worden的那一armate het programma vordert.

ZOEMER

Het apparatus wordt geleverd met de ZOEMER functie uitgeschakeld.

Kies de optie ZOEMER om de zoemer te activeren.

De zoemer LAST een signal of een melodietje horen bij:

• het einde van de cyclus
• anti-kreukfase en bij het begin of einde van de fase
• onderbreking van de cyclus door een waarschuwing
• a l a r m

Het instellen van de uitgestelde start

i

Met de STARTUITSTEL toets=kunt u de start van een programma 3,6 of 9aaruitstellen.

1. Selecteer het programme en de extra functies.
2. Druk zo vaak als nodig op de STARTUITSTEL toets (de lampjes latent zien welke uitsteltijd is gekozen).
3. Druk op de START PAUZE toets om de uitsteltimer te activeren. De lampjes ( 9H, 6H, 3H) veranderen elke drie uu r tot de tijd nadert om de cyclus te starten.

Hetprogramma starten

Druk op de START PAUZE toets. Het programma start.

De programmafase worden getoond door de desbetreffende lampjes. Van bovenaar beneden, van DROGEN ,AFKOELEN, maar EINDE .

Hetprogrammaveranderen

Draai om een programa dat per ongeluk is gekozen te veranderen als het programma eenmaal is gestart eerst de programmakeuzeknop maar de UIT positie. Het programma worden geannuleerd.

i

Als het programme eenmaal begonnen is, kan het Niet meer veranderd worden. Als desondanks worden geprobeerd om het programme op de programmaknop te wijzigen of als op een functietoets (met uitzondering van de ZOEMER toets) worden gedrukt, begint de led boven de START PAUZE toets tijdelijk geel te knipperen. Het droogprogramma worden hier-doorECHTER Niet beenvloed (wasgoedbescherming).

Extra articiken in de trommel doen of eruit halen voordat het programma is afgelopen

1. Open de vuldeur.

！

WAARSCHUWING!

Het wasgoed en de trommel kunnen heet worden. Gevaar voor brandwonden!

1. Doe de artikelen in de trommel, of haal ze eruit.

2. Doe de deur stevig zich. U moet een duidelijke klik horen.

3. Druk op de START PAUZE-toets om de droogcyclus voort tezetten.

Droogcylus voltooid / wasgoed uit de trommel halen

Als de droogcyclus eenmaal is voltooid, gaan de lampjes EINDE en FILTER branden. Als op de ZOEMER toets is gedrukt, klinkt gedurende een minuut met:tussenpozen een geluidsignaal.

De droogcycli (met uitzondering van het en WOL programma) worden automatisch gevolgd door een anti-kreukfase die onceveer 30 minuten duurt. De trommel draait gedurende deze fase met onderbrekingen. Hierdoor blijft het wasgoed los en kreukt het Niet. Het wasgoed kan tijdens de ant-kreukfase te allen tjde uit de machine gehaald worden. (Het wasgoed要去 op+zijnIRST gegen het einde van de anti-kreukfase uit de machine worden gehaald om het vormen van kreuken te voorkomen.) Als de ANTIKREUK LANG functie is geseleeteerd, wordt de anti-kreukfase met 60 minutes verlangd.

1. Open de deur.
2. Haal het wasgoeduit de trommel.
3. Verwijder het filter nadat de kledingstukken uit de machine zich gehaald. Maak het filter schoon.

WAARSCHUWING!

Controller voordat u het filter staat dat zich niets in de filterbehuizing bevindt.

1. Draai de programmakeuzeknop maar UIT.

Maak het filter na elke droogcyclus schoon.

1. Sluit de deur.

Onderhoud en reiniging

WAARSCHUWING!

De wasdroger mag Niet worden gebruikt indien er voor de reiniging industrielle chemicalien zich gebruikt.

Het pluisfilter schoonmaken

1 Het filter verzamelt alle pluizen die zich tijdens het drogen ophopen. Om te garanderen dat de droger perfect werkt,要去 het pleasfilter na elke droogcyclus worden gereinigd.
2 Hetlicht ZEEF helpt u hieraan herinneren.

LET OP!

Laat de droger nicht werken zonder pleasfilter of met een beschadigd of verstopt pleasfilter.

1. Open de vuldeur en haal het wasgoed eruit

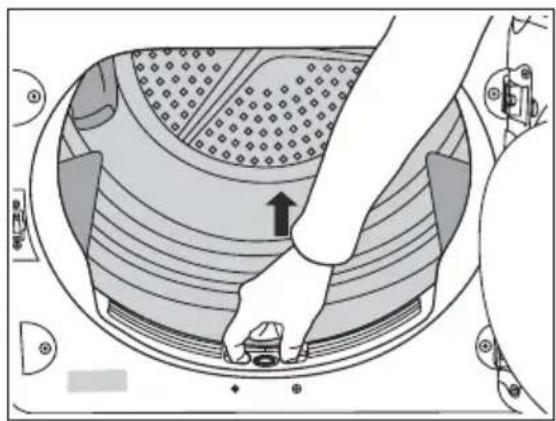

2. Haal het filter, dat is ingebouwd in het onderste deel van de vulopening, eruit.

1. Open het filter door op de knop,ussen twee gleuven, met de vingers in te drukken.Maak het filter schoon met een vochtige hand of doeke. Na verloop van tijd ontstaat er aanslag van restanten wasmiddel op het wasgoed op de filters.Maak als dit gebeurt het filter schoon met warm water en een borstel.

Sluit het filter en vergeet het Niet terug teplaatsen.

WAARSCHUWING!

Controleer voordat u het filter terugplaatst dat zich niets in de filterbehuzing bevindt.

1. Het filter kan maar aan een kant worden geplaatst. Als de positie Niet klopt, steekt het filter UIT.

Als het filter Niet op+zijnplaats klikt, kan de vuldeur Niet worden gesloten.

WAARSCHUWING!

U要去 het apparaat LOSKOPPELEN van de elektrische voeding, voordat u welke reinigings-of onderhoudswerkzaamheden dan ook kunt UITvoeren.

De deur schoonmaken

Maak geregeld de binnenkant van de deur schoon om pluizen te verwijderen. Zorgvuldig reinigen zorgt voor een correcte manier van drogen.

De trommel reinigen

LET OP!

Gebruik geen schuurmiddelen of staalwol om de trommel schoon te make.

Kalk in het water of reinigingsproducten konnen een nauwelijks zichbare aanslag op de binnenkant van de trommel achechterlaten. De waarneming van de droogtegraad van het wasgoed is dan nicht meer betrouwbaar. Het wasgoed is vochtiger dan verwacht wonneer het uit de droger worden gehaald.

Gebruik een standard huishoudelijk reinigingsmiddel (bijv. een op azijn gebaseerd reinigingsmiddel) om de binnenkant van de trommel en de trommelribben af te vegen.

Het bedieningspaneel en de behuizing schoonmaken

LET OP!

Gebruik geen meubelreiners of agressieve reinigingsmiddelen om de machine schoon te make.

Gebruik een vochtige doek om het bedieningspaneel en de behuizing af te vegen.

Wat te doen als...

Zelf problemen oplossen

Probleem Mogelijk	oorzaak Oplossing
Droger doet het nicht.	Stekker is Niet in het stopcontact of de zekering werkstiet op de juiste manier.	Steek de stekker in het stop-contact. Controller de zekering in de zekeringskast (huishou-delijke installmentie).
	De vuldeur staat open. Sluit de deur.
	Heeft u op de START PAUZE toets gedrukt?	Druk nogmaals op de START PAUZE toets.
Droogresultaten nicht maar te-vredenheid.	Verkeerde programma geselec-teerd.	Selecteer een ander programma wonneer u de volgende keer droegt (zie het hoofdstuk "Programmatabel").
	Pluisfilter verstopt. Maak het pluisfilter schoon.
	Te grote hoeveelheid wasgoed.	Houd u aan de geadviseerde beladingsvolumes.
	Ventilatiesleuven zijn afgedekt. Maak de ventilatiesleuven vrij.
	Restanten op binnenkant op-pervlak trommel of trommel-ribben.	Reinig het oppervlak aan de binnenkant van de trommel en de trommelribben.
	Geleiding van water op instal-atieplaats verschilt van stan-daardinstellingen van machine.	Herprogrammeer de stan-daardinstelling voor de droog-tegraad (zie het hoofdstuk 'Programma-opties').
Vuldeur sluit nicht. Filter zit nicht op op zich plaats.		Installeer het filter op de juiste plaats.
Weergegeven programmaduur verandert steeds of verandert gedurende langeijd nicht.	De programmaduur worden au-tomatisch gecorrigeerd afhan-kelijk van het soort en de hoe-veelheid wasgoed en de voch-tigheidsgraad.	Automatisch proces; dit is geen fouit van de machine.
Droogcyclus eindigt kort nadat het programme start.	Niet voldoende wasgoed geladen of de geladen was is te droog voor het geselecteerde programme.	Selecteer tijdsprogramma of een hogere droogtegraad (bijv. EXTRA DROOG inplaats van KASTDROOG).
De droogcyclus duurt once-woon lang. Opmerking: Na on-geveer 5 eer stopt de droogcyclus automatisch.	Filter verstocht. Maak het filter schoon.
	Laadvolume te groot. Verminder	laadvolume.
	Wasgoed Niet voldoende ge-centrifugeerd.	De was要去 grondig gecentri-fugeerd+zijn.
	Kamertemperatuur uitzonder-lijk hoog. De compressor is ti-j-delijk uitgeschakeld om over-belasting te voorkomen.	Automatisch proces, er is niets mis met het apparaat. Verlaag, indien möglichk, de kamertem-peratuur.

Machine-installingen

ZOEMERSIGNAAL permanentuit

1. Draai de programmakeuzeknop op een programme. Als het lampje van de zoemer brandt, is het zoemersignaal actief.
2. Druk tegelijkertijd op de DELICAAT en SENSITIVE. toetsen en houd deze ongeveer 5 seconden ingedrukt. Het lampje van de zoemer gaat uit. Het zoemersignaal is permanent uit.
3. Standaard staat de zoemer algid uit. U kurz de ZOEMER toets gebruiken om het geluid te activeren of inactiveren maar het apparaat za uw keuze nicht onthouden.

Waterhardheid

Water bevat een variabile hoeveelheid kalksteen en minerale zouten waarvan de hoeveelheden variieren afhankelijk van geografische locaties en derhalve variieren de geleidingswaarden ervan. Relevante variacies op de geleiding van het water vergeleken met de door de fabrikant vastgestelde geleiding kan enigszins van invloed zich op de restvochtigheid van het wasgoed aan het einde van de cyclus. Met uw droger kut u de gevoeligheid van de drooagsensor afstellen op basis van de geleidingswaarden van het water.

1. Draai de programmakeuzeknop op een programme.
2. Druk tegelijkkertijd op de DELICAAT en ZOEMER. toetsen en houd deze ongeveer 5 se- conden ingedrukt. De huidige instelling worden met lampjes weergegeven: lampje " EINDE"- lage geleidhaarheid < 300 micro S/cm, light AFKOELEN" gemiddelde geleidhaarheid 300-600 micro S/cm,lampjeS AFKOELEN"en EINDE"- hoge geleidhaar- heid >600 micro S/cm
3. Druk herhaaldelijk op de START PAUZE toets tot u het gewenste niveau heeft ingesteld.
4. Druk om de instelling te onthouden tegelijkertijd op de DELICAAT en ZOEMER toetsen of draai de knop maar de UIT positie

Technische gegevens

C E Dit apparaat voldoet aan de volgende EG-Richtlijnen:

• 2006/95/EC van 12.12.06 Richtlijnaagspanning
• 89/336/EEG van 03.05.1989 EMC Richtlijn inclusief de geamendeerde richtlijn 92/31/EEG
• 93/68/EEG van 22.07.1993 CE-Markeringsrichtlijn

Hoopte x bredte x diepte 85 x 60 x 58 cm
Volume trommel 108 liter
Diepte met vuldeur open 109 cm
De hoopte kan worden afgesteld met 1,5 cm
Leeg gewicht ong. 32,5 kg
Laadvolume (afhankelijk van het programme)1)	Maximaal. 6 kg
Voltage 230 V
Benodigde zekering 16 A
Totaal opgenomen vermogen 2600 W
Energie-efficiëntieklasse	C
Energieverbruik (7 kg katoen, vooraf gecentri-fugeerd bij 1000 tsp)2)	3,3 kWh
Gemiddeld jaarlijs energieverbruik 261,3 kWh
Gebruik Temperaturen
Toegestane omgevingtemperatuur + 5°C to + 35°C
Verbruikswaarden De verbruikswaarden zijn vastgesteld op basis van standardcondities. Deze können afwijken bij bediening van de machine in huishoudelijkke omstandigheden.
Programma	Energieverbruik in kWh/gemiddelde droog-tijd in min.
KATOEN KASTDROOG2) 3)	3,3 / 97 (6 kg lading voorgecentrifugeerd bij 1000 tsp)
KATOEN STRIJKDROOG2)	2,6 / 75 (6 kg lading voorgecentrifugeerd bij 1000 tsp)
SYNTHETICA KASTDROOG2)	1,15 / 32 (3 kg lading voorgecentrifugeerd bij 1200 tsp)

1) In sommige landen können andere laadvolumgegevens nodig zich, vanwege andere meetmethodes.
2) In overeenstemming met EN 61121

Installatie

Plaatsing van het apparaat

• Voor uw gemak worden geadviseerd de machine zichbij de wasmachine teplaatsen.
• De wasdroger moet op een schoneplaats worden geinstalleerd, waar geen vuilophoping kanplaatsvinden.
• Lucht moet vrij hunnen circuleren rond het hele apparaat. Belemmer het voorste luchtrooster en het achterste luchtrooster Niet.

• Om trillingen en geluid tot een minimum te beperken wanner de droger in gebruik is,要去 deze op een stabel horizontal vlak geplaatst worden.

• Zodra het apparaat op zijn definitieve plaatstaat, dient gecontroleerd te worden of de droger wel helemaal horizontaal staat met behulp van een luchtbelwaterpas. Is dit nicht het geval, stel dan de stelpootjes af totdat dit wel het geval is.

• De pootjes mogen nooit verwijderd worden. Belemmer de speling:tussen het apparaat en de vloer Niet met hoogpolig tapijt, houten strips of dergelijkke. Hierdoor kan er dit worden opgebouwd die storing kan verroorzaken bij de bediening van dit apparaat.

De hete lucht die door de wasdroger worden uitgestoten kan temperaturen bereiken tot 60°C . Het apparaat mag waarom Niet geinstalleerd worden op vloeren die nicht bestendig zich谈起hoge temperaturen.

Bij het bedieren van de wasdroger mag de kamertemperatuur Niet lager liggen dan +5°C en Niet hoger dan +35°C , waar dat dit de prestaties van het apparaat in de weg kan staan.

WAARSCHUWING!

Als het apparaat verplaatst moet worden要去it verticaal gebeuren.

WAARSCHUWING!

Het apparaat mag Niet worden geplaatst awhile een afluitbare deur, een schuifdeur of een deur met scharnieren aan de tegenovergestelde zichde als die van het apparaat.

Verwijdering van de transportbeveiliging

LET OP!

Voordat u de droger in gebruik neemt要去en alle transportbeveiligingen verwijderd worden.

1. Open de vuldeur
2. Trek de repen plakband los van de binnenkant van de machine, boven op detrommel.

1. Verwijder de plastic folie en de polystyrene vulling van de machine.

Het aansluiten van de ventilatieslang

Om de installatione te vereenvoudigen kunt u kiezen uit ventilatie-uitgangen: een aan de achterkant, en de andere aan de linker- en rechterkant. Sluit de slang aan op de uitgang die het handigst is door de ringmoer (A) uit de ventilatie-uitgang aan de achterkant te trekken en deze op de slang te schroeven en hem stevig op+zijn plaats te duwen. De Nietgebruikte ventilatie-uitgangen要去en nu worden afgesloten met de speciale bijgeleverde afdekkingen.

Als de slang te lang is en de kamertemperatuur laag is, kan het vocht in de slang condenseren tot water. Dit is een onvermijdhaar naturuurlijk verschijnsel. Om te voorkomen dat dit water in de slang blijft liggen of terugstroomt maar de droogtrommel, is het raadzaam om een Klein gaatje (diam. 3mm ) te boren in het laagste punt van de slang en er eenkleine bak onder teplaatsen. (Zie afbeelding, punt B).

Als de ventilatieslang eenmaal op de droger is aangesloten,That hem dan tot aan het gewenste uitaatpunt lopen,en zorg ervoor dat de totale lengte minder is dan 2 meter, en dat hij Niet meer dan twee bochten bevat. Wat betreft de uitaat

zelf, als u hebft gekozen voor een vast rooster aan de wand of het raam, kan een goedeplaatselijke doe-het-zelfzaak u de benodigde fittingsen en installmenteadvies verschaffen.

WAARSCHUWING!

Het is belangrijk om de ventilatieslang Niet te bevestigen aan bijvoorbeeld een afzuigkap, een schoorsteen of een brandstofleiding die is ontworpen om afvalbrandstof van een apparaat dat brandstof verbruikt af te voeren.

Merk op dat om condensatieproblemen te vermijden het van belang is dat de droger is uitgerust met de flexibele slang om+zijn 'afval' ten minste tot voor bij keukenonderdelen af te voeren. bij voorkeur buiten de keuken. Om te voorkomen dat het apparaat oververhit raakt, is het van belang dat de stoomafvoer Niet worden gehinderd. Daarom moet in het geval van een permanente slang die

aan een buitenmuur of plafond is bevestigd een afvoercapaciteit van ten minste 150m3/ eer worden gegarandeerd. Als de droger is geinstalleer nabij keukenonderdelen, zorg er dan voor dat de ventilatieslang Niet wordt platgedrukt. Als de slang gedeeltek wordt platgedrukt, za de droogefficientre worden verminderd, wat leidt tot langere droogtijden en een hoger energieverbruik. Als de slang volledig wordt platgedrukt kan de veiligheidsuitschakeling waarmee de machine is uitgerust in werkung treden. Bij het bedieren van de trommeldroger mag de kamertemperatuur Niet lager liggen dan +5°C en nicht hoger dan +35°C , waar dit de prestaties van het apparaat in de weg kan staan.

Elektrische aansluiting

Gegevens over het voltage, het stroomtype en de zekeringen vindt u op het typeplaatje. Het typeplaatje is vlak bij de vulopening gemonteerd (zie hoofdstuk "Productbeschrijving"). Sluit de machine aan op een geaard stopcontact, in overeenstemming met de geldende bedrangingsvoorschriften.

WAARSCHUWING!

De fabrikant kan nicht aansprakelijk worden gesteld voor schade of letsel die voortkomt uit het Niet opvolgen van bovengenoemde veiligheidsmaatregelen.
Indien de voedingskabel要去 worden verrangen, dan dient dit te gebeuren door once klantenservice.

WAARSCHUWING!

De stekker要去egankelijk zijn na installmentie van het apparaat.

De draairichting van de deur veranderen

WAARSCHUWING!

Haal voordat u de draairichting van de deur verandert de stekker uit het stopcontact.

1. Open de vuldeur.

1. Schroef scharnier A aan de voorkant van de machine los en verwijder de vuldeur.
2. Verwijder de afdekplaten B. Steek hiervoor een smalle schroevendraier in de openingen (zie afbeelding), duw een Klein stukje omlaag en de wrik de afdekplaten los.
3. Gebruik geschickt gereedschap en oefen druk uit om het vergrendelingsblokje C los te make n van de bevestiging. Neem het blokje uit, draai het 180° om en monteer het aan de andere kant van de deur.

LET OP!

Er zit eenkleine veer onder het vergrendelblok C. Kijk op de afbeelding om alle onderdelen op de juiste manier in elkaar tezetten:

1. Schroef scharnier A van de vuldeur los, draai het 180° ,plaats het aan de andere kant en schroef het vast.
2. Draai de afdekplaten B 180° en zet ze vast aan de andere kant.
3. Schroef afdekplaat D los van de voor- kant van de machine, draai de plaat 180° en schroef hem aan de andere kant vast.
4. Schroef de deurvergrendeling F los, duw hem enigszinsaar beneden en verwijder hem van de voorkant van de machi-ne.
5. Druk de knop F in enaar beneden,duw de afdekplaat enigszinsaar beneden en verwijder hem van de voorkant van de machine.
6. Monteer de deurvergrendeling E aan de andere kant en schroef de vergrendeling vast.
7. Plaats aan de andere Kant de afdekplaat F en klik de knop vast.
8. Plaats de vuldeur en scharnieren in de openings aan de voorkant van de machine en schroef ze vast.

Opmerking betreffende contactbescherming: De machine kan alleen veilig worden gebruikt als alle kunststof onderdelen gemonteerd zich.

Via uw dealer is een speciale stapelkit verzrijgbaar om het möglich te make n dat de droger bovenop een wasmachine (voorlader) kan worden geplaatst met een diepte van het dekseltussen 48 en 60 cm Lees de bij de kit geleverde gebruiksaanwijzing zorgvuldig door.

Milieu

Het symbool op het product of op de verpakking wijst erop dat dit product nicht als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier worden verwijderd, voorkomt u möglichke negatieve gevolgen voor mens en milieu die zich zouden+kennen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product,(Int, u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Verpakkingsmaterial

De verpakkingsmaterialen zijn milieuvriendelijk en{kunnen worden gerecycled. De kunststoffonderdelenijk gemarkeerd, bijv. >PE < , > PS < , enz. Gooi het verpakkingsmaterial in de waarvoordoelde container bij uwplaatselijke afvaldienst.

WAARSCHUWING!

Als u uw oude apparaten afvoert, verwijder dan de hoofdkabel en voer deze samen met de stekker af. Verwijder de deurhaak en zorg ervoor dat deze Niet langer kan worden afgesloten om te voorkomen datjonge kinderen in het apparaat opgesloten raken.

Mileutips

• In de droger worden uw wasgoed pluizig en zacht. Daarom heeft u bij het wassen geen wasverzachter nodig.
  Uw droger werkht het zuinigst als u:
• de ventilatieopengingen in de sukkel altiid vrij houdt:
• u zich aan de in het programme-overzicht aanbevolen laadvolumes houdt;
• het filter na elke droogcyclus schoonmaakt;
• het wasgoed goed centrifugeert voordat u het in de droger stopt. Voorbeeld: Verbruikswaarden - afhankelijk van centrifugesnelheid - voor 6 kg wasgoed, gedroogd met het KATOENKASTDROOG programma.

Voor-centrifugeren Droogcyclus
toeren per minuut	Restvochtigheid
	in liter als %
1000 3.60 60 3,3
1400 3.12 52 2.9

Onderhoud

Indien zich technische problemen voordoen, controlleren dan eerst of u ze zich kunt oplossen met behulp van de bedieningsinstructies (Hoofdstuk "Wat moet u doen als...").

Als u Niet in staat was het probleem zich op te losesen, neem dan contact op met uwplaatslijke klantenservice.

Om u snel te{kunnen helpen, hebben wij de vol-gende informatatie nodig:

• Modelbeschrijving

• Productnummer (PNC)

• Serienummer (S No.) (zie typeplaatje voor den nummers)

• Soort storing

• De fouitmeldingen die op het display worden weergegeven

Om deoodzakelijkke referentienummers van uw apparaat bij de hand te hebben, adviseren wij u ze hier te noteren:

Modelbeschrijving:
Productnummer:
Seriennummer.:

U kan toebehoren, verbruiksprodukten en onderdelen bestellen via once webwinkel op: www.aeg-electrolux.be
