MODE D'EMPLOI AGB 218/WP - INSTRUCTION FOR USE WHIRLPOOL
Introduction Normes de sécurité Responsabilité du constructeur Connaître le microprocesseur Comment sélectionner un programme Comment démarrer le programme Démarrage retardé Lecture du display L’avance rapide et stop Le trempage Comment changer niveaux, temps, température Comment ouvrir le hublot Programmation: concepts de base Les programmes Modifier un programme existant Création d’un nouveau programme Le nom d’un programme Les cycles Modifier un cycle existant Création d’un nouveau cycle Les step Les paramètres des step Les types moteur Modifier/créer un type moteur Changement de la langue Connexion à un ordinateur Communication avec modem Les messages du display Les programmes en mémoire Les cycles en mémoire Les types moteurs en mémoire Régulation du pressostat
Il est impératif de lire attentivement et de tenir compte des instructions de lavage annotées sur le linge.

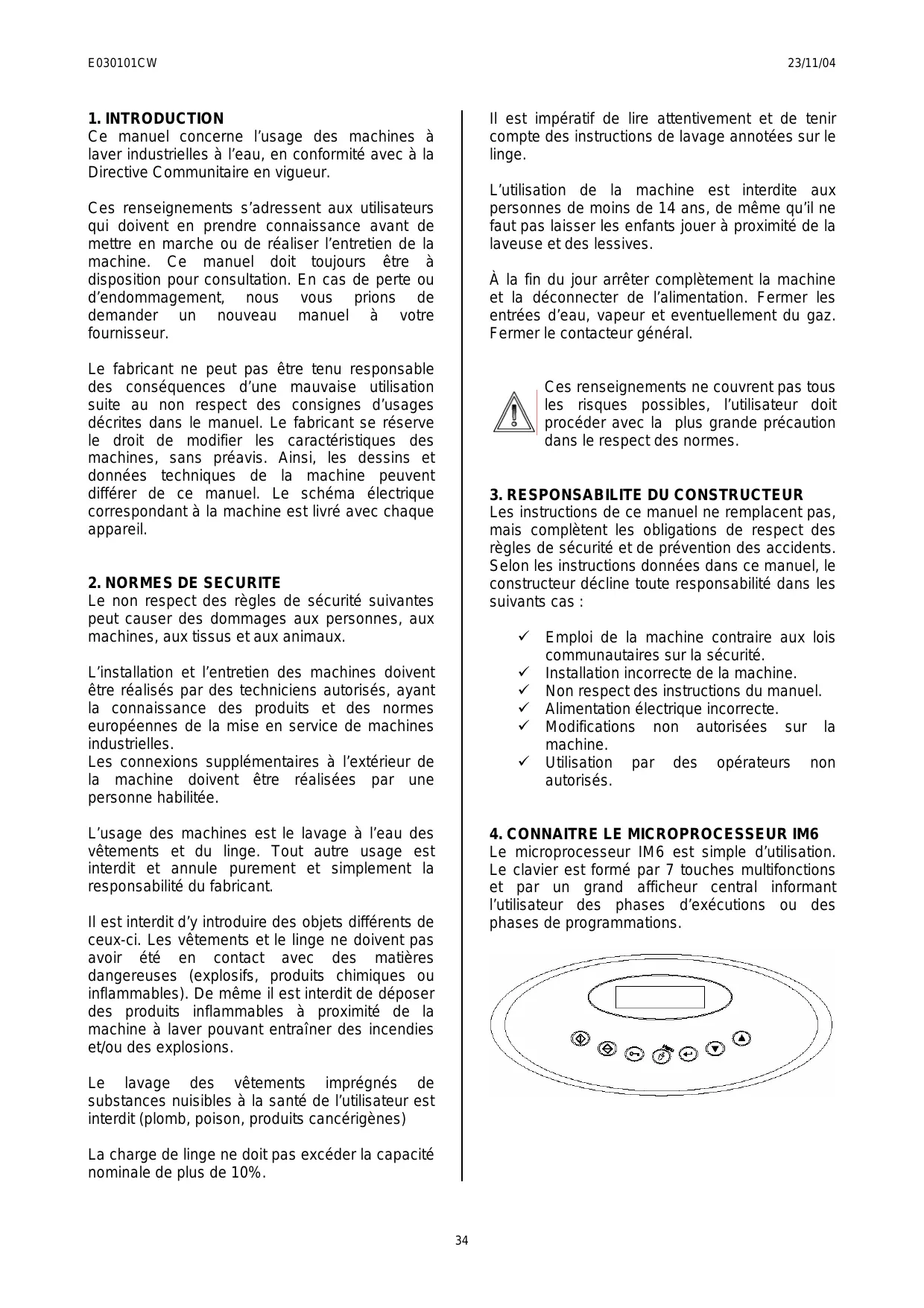

1. INTRODUCTION
Ce manuel concerne l’usage des machines à laver industrielles à l’eau, en conformité avec à la Directive Communitaire en vigueur. L’utilisation de la machine est interdite aux personnes de moins de 14 ans, de même qu’il ne faut pas laisser les enfants jouer à proximité de la laveuse et des lessives. Ces renseignements s’adressent aux utilisateurs qui doivent en prendre connaissance avant de mettre en marche ou de réaliser l’entretien de la machine. Ce manuel doit toujours être à disposition pour consultation. En cas de perte ou d’endommagement, nous vous prions de demander un nouveau manuel à votre fournisseur. À la fin du jour arrêter complètement la machine et la déconnecter de l’alimentation. Fermer les entrées d’eau, vapeur et eventuellement du gaz. Fermer le contacteur général. Le fabricant ne peut pas être tenu responsable des conséquences d’une mauvaise utilisation suite au non respect des consignes d’usages décrites dans le manuel. Le fabricant se réserve le droit de modifier les caractéristiques des machines, sans préavis. Ainsi, les dessins et données techniques de la machine peuvent différer de ce manuel. Le schéma électrique correspondant à la machine est livré avec chaque appareil. Ces renseignements ne couvrent pas tous les risques possibles, l’utilisateur doit procéder avec la plus grande précaution dans le respect des normes.
3. RESPONSABILITE DU CONSTRUCTEUR
Les instructions de ce manuel ne remplacent pas, mais complètent les obligations de respect des règles de sécurité et de prévention des accidents. Selon les instructions données dans ce manuel, le constructeur décline toute responsabilité dans les suivants cas :
2. NORMES DE SECURITE
Le non respect des règles de sécurité suivantes peut causer des dommages aux personnes, aux machines, aux tissus et aux animaux.
L’installation et l’entretien des machines doivent être réalisés par des techniciens autorisés, ayant la connaissance des produits et des normes européennes de la mise en service de machines industrielles. Les connexions supplémentaires à l’extérieur de la machine doivent être réalisées par une personne habilitée.
L’usage des machines est le lavage à l’eau des vêtements et du linge. Tout autre usage est interdit et annule purement et simplement la responsabilité du fabricant. Emploi de la machine contraire aux lois communautaires sur la sécurité. Installation incorrecte de la machine. Non respect des instructions du manuel. Alimentation électrique incorrecte. Modifications non autorisées sur la machine. Utilisation par des opérateurs non autorisés.
4. CONNAITRE LE MICROPROCESSEUR IM6
Le microprocesseur IM6 est simple d’utilisation. Le clavier est formé par 7 touches multifonctions et par un grand afficheur central informant l’utilisateur des phases d’exécutions ou des phases de programmations. Il est interdit d’y introduire des objets différents de ceux-ci. Les vêtements et le linge ne doivent pas avoir été en contact avec des matières dangereuses (explosifs, produits chimiques ou inflammables). De même il est interdit de déposer des produits inflammables à proximité de la machine à laver pouvant entraîner des incendies et/ou des explosions. Le lavage des vêtements imprégnés de substances nuisibles à la santé de l’utilisateur est interdit (plomb, poison, produits cancérigènes) La charge de linge ne doit pas excéder la capacité nominale de plus de 10%.
E030101CW 23/11/04 programme 1). Pour introduire le démarrage retardé, appuyer sur la touche “MENU”. Le display affiche “RETARDE START 00:00”. Le retard est exprimè en heures et minutes. Utiliser les touches “+” et “-“ pour introduire le retard désiré (maximum 12 heures). Valider en appuyant sur la touche “START”. Le display affiche “ATTENTE Prg. 1” et le compte à rebours, à la fin duquel le programme commencera. Le démarrage retardé peut être interrompu en appuyant sur la touche “STOP”. Dans le cas d’absence d’énergie électrique pendant l’attente, au contraire, au retour de l’alimentation, le compte sera repris à partir de la où il a été bloqué.
COMMENT SELECTIONNER
PROGRAMME EN MEMOIRE
Le microprocesseur est équipé de 30 programmes dans les machines standard et de 50 programmes dans les machines version ICM. Les huit premiers sont préprogrammés en Usine et peuvent être modifiés par l’utilisateur. Les programmes suivants (9 à 30/50), sont libres, et peuvent être complétés selon les exigences de l’utilisateur. Pour sélectionner un programme déjà présent en mémoire : Allumer la machine. Le display affiche la version du logiciel installé dans le microprocesseur, puis “HUBLOT OUVERT”. Charger la machine et fermer le hublot. Le display affiche “SELECTIONNER PROGRAMME”. Utiliser les touches “+” et “-“ pour chercher les programmes dans mémoire microprocesseur. Le display affichera alors “PROGRAMME 1”, “PROGRAMME 2” etc.. Chaque programme peut être associé à un commentaire ou caractéristique du programme visualisé (par exemple: “PROGRAMME 5, LAINE”). Pour introduire les commentaires faire référence au paragraphe relatif.
8. LECTURE DU DISPLAY
Après avoir démarré le programme, le display affiche une série d’informations sur les caractéristiques du cycle. mot. 1
Programme 1 PRELAVAGE
00:07:24 La 1ère ligne indique les informations suivantes : - Le type moteur en fonctionnement. Le type moteur est caractérisé par un temps de rotation en sens horaire, d’un temps de pause et d’un temps de rotation en sens contraire. (Exemple : mot.1). Pendant l’essorage, le moteur n’est pas visulizé car le tambour tourn seulement à droite. La vitesse de rotation du tambour en
6. COMME DEMARRER LE PROGRAMME
Quand le display affiche le programme désiré, appuyer sur “START”. Le programme démarre, effectue la succession des cycles jusqu’à la fin. « tours par minute ». (Exemple : 40
Le symbole est en mouvement et rappelle le sens de rotation du tambour. La température de l’eau est exprimée en degrés centigrades. (Exemple : 25°). Pendant le chauffage de l’eau le symbole clignote Le niveau d’eau présent dans la cuve en centimètres. (Exemple : 2 cm). Pendant le chargement d’eau le symbole clignote. La 2ème ligne indique le programme fonctionnement. (Exemple Programme1)
La 3ème ligne indique les informations suivantes :
7. DEMARRAGE RETARDE
Il existe la possibilité de retarder le démarrage d’un programme. Sélectionner le programmé désiré (par exemple le
La partie de cycle en exécution (Exemple : prélavage 1). Le temps résiduel pour l’exécution du E030101CW 23/11/04 la machine reste inactive avec son eau. Pour effectuer le trempage, interrompre l’exécution du programme en appuyant sur la touche START, et la maintenir enfoncée pendant cinq secondes. Quand le trempage est un cours, le display affiche “TREMPAGE" ainsi que le temps écoulé. Pour interrompre le trempage et faire repartir le programme, appuyer sur la touche START, et la maintenir enfoncée pendant cinq secondes. programme accompagné du symbole et passe le temps exprimè en minutes et secondes (exemple : le cycle terminera d’ici à 0 heures, 7 minutes, 24 secondes). La machine obtient les donnés et mémorise les conditions d’installation, donc le temps résiduel sera correcte après les premières exécutions. Les temps de compte à rebours des programmes commencent à 60 minutes.
11. COMMENT MODIFIER LES NIVEAUX,
TEMPS, TEMPERATURES ET VITESSE. Lorsque la machine est en fonctionnement, il est possible de modifier certains paramètres (niveaux, durée, température et vitesse) du cycle en cours. Ces modifications sont alors ponctuelles et non mémorisées. La procédure pour cette modification est indiqué ci- dessous. Si vous souhaitez modifier d’une façon permanente certains paramètres, merci de vous référer à la section « PROGRAMMATION »
9. L’AVANCE RAPIDE ET STOP
Pendant l’exécution d’un programme, il est possible d’effectuer une avance rapide à l’aide de la touche « + » : un appui de courte durée sur cette touche permet d’avancer dans le cycle en cours, un appui plus longe permet de passer au cycle suivant (par exemple passer du prélavage au lavage). Dans ce cas, la machine se met en « stand by », appuyer sur “START” pour redémarrer le programme. Pour modifier temporairement certains paramètres, appuyer sur la touche « MENU » pendant le travaille de la machine : Pour annuler l’exécution du programme en cours, appuyer sur « STOP ». Dans ce cas la machine s’arrête et le programme est terminé L’indication du programme, au centre du display, disparaît, il est remplacé par l’indication du paramètre modifiable. En appuyant plusieurs fois sur la touche “MENU", les paramètres pouvant être modifiés sont affichés successivement. - “TEMP” : température prévu pour le cycle en cours. - “LIV” : niveau d’eau prévu pour le cycle en cours. - “VEL” : vitesse de rotation du tambour. - “TIME” : temps d’exécution du cycle en cours. Il sera possible d’ouvrir le hublot après les contrôles de sécurité (niveau d’eau, température, …). Durant ce test de fin de cycle, le display affiche « STOP – ATTENDRE » puis « FIN », vous pouvez alors ouvrir le hublot.
10. LE TREMPAGE
Pendant que la machine est en train d’effectuer un cycle de prélavage, de lavage ou de rinçage, il est possible de réaliser un trempage. Dans cette phase, la rotation du tambour est interrompue et
E030101CW mot. 1 23/11/04
14. LES PROGRAMMES
Construire un nouveau programme signifie assembler des cycles pour qu’ils s’exécutent les uns après les autres. Il y a 30 programmes disponibles (50 sur les machines ICM) qui sont identifiés par un numéro de 1 à 30 (PROGRAMME 1, PROGRAMME 2 … PROGRAMME 30/50). Les premiers programmes sont déjà introduits en usine (détails au point 28) et sont modifiables. Les programmes de 9 à 30/50 sont libres et programmables.
TEMP. 40 PRELAVAGE 1 00:07:24 Tous les paramètres ne peuvent pas être modifiés à tout moment. Par exemple la température ne peut pas être modifiée en phase d’essorage ... Pour réaliser les modifications, utiliser les touches « + » ou « - » sur le clavier, en pression plus ou moins continue selon le résultat escompté. En outre chaque paramètre a un intervalle de valeurs de validité (par exemple: il n’est pas possible d’augmenter la vitesse de rotation au delà de 99 tours par minute quand la machine est en phase de lavage).
15. MODIFICATION D’UN PROGRAMME
EXISTANT Un programme est formé par une succession de cycles. Modifier un programme signifie: - effacer un des cycles de la séquence - insérer dans la séquence un cycle disponible dans la bibliothèque - remplacer un des cycles de la séquence par un autre cycle de la bibliothèque Exemple 1: on veut éliminer le troisième cycle (LAVAGE 3) du PROGRAMME 3 (voir la composition du programme au § 29) Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Appuyer sur la touche “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour défiler les programmes en mémoire jusqu’à ce que le display affiche le programme cherché : “PROGRAMME 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “PRELAVAGE 1” : c’est le premier cycle du programme sélectionné. Utiliser les touches “+” ou “-“ pour défiler les cycles qui forment le programme jusqu’à ce que le display affiche le cycle que l’on doit effacer : “LAVAGE 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche la commande “INTRODUIRE AVANT”. Utiliser les touches “+” ou “-“ pour défiler les commandes possibles jusqu’à l’affichage la commande “EFFACER”. Appuyer sur “ENTER” pour effacer le cycle. Le display affiche “CYCLE ELIMINE : CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler la suppression. Appuyer sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 2: on veut insérer le cycle RINCAGE 1 après [ou avant] le troisième cycle (LAVAGE 3) dans le PROGRAMME 3 (voir la composition du programme au § 29). Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”.
12. COMMENT OUVRIR LE HUBLOT
Le display affiche « STOP ». Quand toutes les conditions de sécurité seront vérifiées, il affiche « FIN » : vous pouvez ouvrir le hublot en appuyant sur la touche « DOOR OPENING ». Si la machine n’est pas équipée d’une poignée, le hublot s’ouvre automatiquement en appuyant sur la touche « DOOR OPENING ». Si la machine est équipée d’une poignée, il faut appuyer sur la touche « DOOR OPENING » puis manœuvrer la poignée dans 8 secondes.
13. PROGRAMMATION: CONCEPTS DE BASE
Pour bien réussir la conception de nouveaux programmes, il est impératif de bien comprendre les principes de base de la programmation : - un step est un élément de base, caractérisé par une série de paramètres (ex : remplissage, chauffage, …) - un cycle est formé d’une succession de step (ex : prélavage, essorage, …). - un programme est composé d’une succession de cycles
E030101CW 23/11/04 Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Appuyer sur la touche “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour défiler les programmes en mémoire jusqu’à ce que le display affiche le programme cherché : “PROGRAMME 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “PRELAVAGE 1” : c’est le premier cycle du programme sélectionné. Utiliser les touches “+” ou “-“ pour défiler les cycles qui forment le programme jusqu’à ce que le display affiche le cycle : “LAVAGE 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche la commande “INTRODUIRE AVANT”. Utiliser les touches “+” ou “-“ pour défiler les commandes possibles jusqu’à l’affichage la commande “INTRODUIRE APRES [ou AVANT]”. Appuyer sur “ENTER” pour effectuer l’introduction. Le display affiche la liste des cycles présents en bibliothèque. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles, jusqu’à “RINCAGE 1”. Appuyer sur “ENTER” pour confirmer. Appuyer sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 3: on veux remplacer le troisième cycle (LAVAGE 3) dans le PROGRAMME 3, avec le cycle LAVAGE 1 (voir la composition du programme au § 29). Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Appuyer sur la touche “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour défiler les programmes en mémoire jusqu’à ce que le display affiche le programme cherché : “PROGRAMME 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “PRELAVAGE 1” : c’est le premier cycle du programme sélectionné. Utiliser les touches “+” ou “-“ pour défiler les cycles qui forment le programme jusqu’à ce que le display affiche le cycle : “LAVAGE 3”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche la commande “INTRODUIRE AVANT”. Utiliser les touches “+” ou “-“ pour défiler les commandes possibles jusqu’à l’affichage la commande “MODIFIER”. Appuyer sur “ENTER”. Le display affiche la liste des cycles présents en bibliothèque. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles, jusqu’à “LAVAGE 1”. Appuyer sur “ENTER” pour confirmer. Appuyer sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs.
16. CREATION D’UN NOUVEAU PROGRAMME
Créer un nouveau programme signifie mettre en séquence une série de cycles choisis parmi ceux disponibles dans la bibliothèque (voir § 30). Si un des cycles nécessaires à la construction du nouveau programme n’existe pas, il est nécessaire de procéder à sa création avant la création du nouveau programme. Le nouveau programme doit être créé dans un espace de mémoire libre : si les programmes de 1 à 8 existent déjà, le nouveau programme prendra le nom de PROGRAMME 9. Exemple: on veut construire un nouveau programme (PROGRAMME 9) composé de : cycle 1: PRELAVAGE 2 cycle 2: ESSORAGE 1 cycle 3: RINCAGE 3 cycle 4: ESSORAGE 3 cycle 5: DEFOULAGE 1 Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Appuyer sur la touche “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour défiler les programmes en mémoire jusqu’à ce que le display affiche “PROGRAMME 9”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “PROGRAMME 9 : LIBRE” Appuyer sur “ENTER” pour entrer et commencer la programmation. Sur le display apparaît des commandes suivants :
“MODIFICATION“, “INS. AVANT“, “INS. APRET“
ou “EFFACER”. Utiliser les touches “+” ou “-“ pour arriver au commande “MODIFICATION“. Appuyer sur la touche “ENTER”. Le display montre la liste des cycles présents dans la bibliothèque. Utiliser les touches “+” o “-“ pour défiler les cycles disponibles, jusqu’à ce que le display affiches le nom du cycle à insérer: “PRELAVAGE 2”. Presser “ENTER” pour insérer le premier cycle. display affiche “PROGRAMME PRELAVAGE 2, MODIFIER”. Puisque il faut procéder à l’introduction d’un cycle tout de suite après le “PRELAVAGE 2” qui vient juste d’être introduit, utiliser les touches “+” o “-“ pour défiler les commandes possibles, jusqu’à l’affichage du commande “INS. APRES”. Appuyer sur “ENTER”. Le display montre la liste des cycles présents dans la bibliothèque. Utiliser les touches “+” o “-“ pour défiler les cycles disponibles, jusqu’à ce que le display affiches le nom du cycle à insérer: “ESSORAGE 1”. Appuyer sur “ENTER” pour insérer le deuxième cycle. Le display affiche “PROGRAMME 9, ESSORAGE 1, INS. APRES”.
E030101CW 23/11/04 ” pour introduire de nouvelles lettres ou nombres sur la position ou le curseur clignote. Toucher « ENTER » pour fixer le chiffre sélectionné. On rappelle que le nom peut être composé par un maximum de 10 caractères. Après avoir terminé l’écriture, presser la touche “MENU” plusieurs fois, pour retourner aux menus supérieures. Puisque il faut procéder à l’introduction d’un cycle tout de suite après l’ « ESSORAGE 1 » qui vient juste d’être introduit, appuyer sur “ENTER”. Le display affiche la liste des cycles présents dans la bibliothèque. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles, jusqu’à ce que parait le nom du cycle à insérer: “RINCAGE 3”. Appuyer sur “ENTER” pour insérer le troisième cycle. Le display affiche “PROGRAMME 9, RINCAGE 3, INS. APRES”. Puisque il faut procéder à l’introduction d’un cycle tout de suite après RINCAGE 3 qui vient juste d’être introduit, appuyer sur “ENTER”. Sur le display s’affiche la liste des cycles présents dans la bibliothèque. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles, jusqu’à ce qu’apparaîsse le nom du cycle à insérer: “ESSORAGE 3”. Appuyer sur “ENTER” pour insérer le quatrième cycle. Le display affiche “PROGRAMME 9, ESSORAGE 3, INS. APRES”. Puisque on doit procéder à l’insertion d’un cycle tout de suite après l’ ESSORAGE 3 à peine introduit, appuyer sur “ENTER”. Le display affiche la liste des cycles présents dans la bibliothèque. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles, jusqu’à ce qu’apparaîsse le nom du cycle à insérer: “ DEFOULAGE 1”. Toucher “ENTER” pour insérer le cinquième cycle. Appuyer enfin la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs.
18. LES CYCLES
Plusieurs types de cycle sont à disposition : - prélavage - lavage - rinçage - essorage - défoulage Un maximum de 200 cycles peut être programmés (40 cycles pour chaque type). Les cycles sont identifiés par un numéro, par exemple prélavage 1, prélavage 2 … prélavage 40, lavage 1, lavage 2 … lavage 40 … etc. Certains sont préprogrammés en usine (ils demeurent modifiables) et forment la bibliothèque disponible lors de la première mise en service (liste au point 30). Durant la programmation d’un cycle, certains « steps » ne sont affichés, car ils ont sans objet pour le cycle : par exemple, le « step détergents » n’est pas présent dans un cycle d’essorage.
19. MODIFICATION D’UN CYCLE EXISTANT
Un cycle est formé par une succession de step qui s’exécute les uns après les autres. Modifier un cycle signifie: - efface un des steps de cette liste - introduire un step, entre ceux déjà en liste - modifier les paramètres d’un step (voir point 21) Important : lorsqu’un cycle est modifié, tous les programmes qui font appel à ce cycle sont modifiés. Exemple 1: on veut éliminer le quatrième step (chauffage) du cycle LAVAGE 4. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal jusqu’à l’affichage “CREATION/MODIFICATION CYCLES”. Appuyer sur la touche “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “PRELAVAGE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles disponibles jusqu’à l’affichage “LAVAGE 4”. Appuyer sur “ENTER”. Le display affiche
17. LE NOM D’UN PROGRAMME
II est possible de donner un nom spécifique à chaque programme en mémoire, pour le voir sur le display soit dans la phase de sélection que dans la phase d’exécution. Exemple: on veut modifier le nom du PROGRAMME 3. Pour entrer dans la programmation, ouvrir le hublot. Le display affiche “OUBLOT OUVERT”. Toucher “MENU”. Le display affiche “PASSWORD”. Toucher six fois “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Toucher “ENTER”. Le display affiche “PROGRAMME 1”. Utiliser les touches“+” ou “-“ pour faire défiler les programmes en mémoire jusqu’à que le display affiche programme qu’on cherche : “PROGRAMME 3”. Toucher “DOOR OPENING”. Le display affiche “PROG 3 ▓”. Utiliser les touches “+” ou “-“ pour déplacer le curseur à droite ou à gauche. Utiliser “STOP” pour effacer le texte singé par le curseur. Utiliser dans le même temps “START” et “+” ou “39 E030101CW 23/11/04 CREATION/MODIFICATION CYCLES”. Appuyer sur la touche “ENTER”. Le display affiche “PRELAVAGE”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE 4”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 4 : STEP 1 VIDANGE”. Utiliser les touches “+” ou “-“ pour feuilleter les step jusqu’à l’affichage “LAVAGE 4: STEP 2 REMPLISSAGE”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “MODIFIE”. Appuyer sur “ENTER” pour modifier les paramètres du step. Le display affiche “LAVAGE 4: STEP 2 REMPLISSAGE TYPE MOTEUR”. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step jusqu’à l’affichage “LAVAGE 4: STEP 2 REMPLISSAGE NIVEAU”. Appuyer sur “ENTER” le display affiche “LAVAGE 4 : STEP 2 REMPLISSAGE NIVEAU : 15 cm“ Utiliser les touches “+” ou “-“ pour modifier les valeurs du paramètre. Confirmer la nouvelle valeur en appuyant sur “ENTER”. Le display affiche “STEP MODIFIE : CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer ou “STOP” pour annuler. Appuyer ensuite sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 4: on veut modifier la température du step de chauffage du cycle LAVAGE 2. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal jusqu’à l’affichage “CREATION/MODIFICATION CYCLES”. Appuyer sur “ENTER”. Le display affiche “PRELAVAGE" Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE 2”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 2: STEP 1 VIDANGE”. Utiliser les touches “+” ou “-“ pour feuilleter les step en séquence jusqu’à l’affichage “LAVAGE 2: STEP 4 CHAUFFAGE”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “MODIFIE”. Appuyer sur “ENTER” pour modifier les paramètres du step. Le display affiche
“LAVAGE 2: STEP 4 CHAUFFAGE TYPE
MOTEUR”. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step jusqu’à l’affichage “ LAVAGE 2: STEP 4 CHAUFFAGE TEMPERATURE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 2: STEP 4 CHAUFFAGE TEMPERATURE 60°C“. Utiliser les touches “+” ou “-“ pour modifier les “LAVAGE 4 : STEP 1 VIDANGE”. Utiliser les touches “+” ou “-“ pour feuilleter les step en séquence jusqu’à l’affichage “LAVAGE 4 : STEP 4 CHAUFFAGE”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “MODIFIE”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage de la commande “EFFACE”. Appuyer sur “ENTER” pour effacer le step. Le display affiche alors “STEP EFFACE : CONFIRMEZ-VOUS ?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler la suppression. Appuyer ensuite sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 2: on veut introduire un step de prise de détergent, après le deuxième step de remplissage, dans le cycle LAVAGE 2. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur “MENU” : le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal jusqu’à l’affichage “CREATION/MODIFICATION CYCLES”. Appuyer sur la touche “ENTER”. Le display affiche “PRELAVAGE”. Le display affiche “PROGRAMME 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE 2”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 2 : STEP 1 VIDANGE”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “LAVAGE 2 : STEP 2 REMPLISSAGE”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “MODIFIE”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage le commande “INSERER APRES”. Appuyer sur “ENTER” pour introduire le nouveau step. Le display affiche
“LAVAGE 2: STEP 2 REMPLISSAGE INSERER
APRES : VIDANGE”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage “DETERGENT”. Appuyer sur “ENTER” pour confirmer l’insertion. Appuyer ensuite sur touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 3: on veut modifier le niveau du step d’eau du cycle LAVAGE 4. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal jusqu’à l’affichage“
E030101CW 23/11/04 paramètres. Confirmer la nouvelle valeur en appuyant sur “ENTER". Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer ou “STOP” pour annuler. Appuyer ensuite sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. Exemple 5: on veut modifier la durée du step d’essorage du cycle ESSORAGE 3. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal jusqu’à l’affichage CREATION/MODIFICATION CYCLES”. Appuyer sur la touche “ENTER”. Le display affiche “PRELAVAGE”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “ESSORAGE”. Appuyer sur “ENTER”. Le display affiche “ESSORAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter les cycles jusqu’à l’affichage “ESSORAGE 3”. Appuyer sur “ENTER”. Le display affiche “ESSORAGE 3: STEP 1 DUREE ESSORAGE (40 RPM)”. Utiliser les touches “+” ou “-“ pour feuilleter les step en séquence jusqu’à l’affichage“ ESSORAGE 3: STEP 3 DUREE ESSORAGE (1000 RPM)”. Appuyer sur “ENTER” pour le sélectionner. Le display affiche “MODIFIE”. Appuyer sur “ENTER” pour modifier les paramètres du step. Le display affiche “ESSORAGE 3: STEP 3 DUREE ESSORAGE VITESSE TAMBOUR”. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step jusqu’à l’affichage “ESSORAGE 3: STEP 3 DUREE ESSORAGE TEMPS”. Appuyer sur “ENTER” le display affiche “ESSORAGE 3: STEP 3 DUREE ESSORAGE TEMPS 180 SEC“. Utiliser les touches “+” ou “-“ pour modifier les valeurs du paramètre. Confirmer la nouvelle valeur en appuyant sur la touche “ENTER”. Le display affiche “STEP MODIFIE: CONFIRMEZVOUS?”. Appuyer sur “ENTER” pour confirmer ou “STOP” pour annuler. Appuyer ensuite sur la touche “MENU” plusieurs fois, pour remonter aux menus supérieurs. 2, 3 et 4 existent déjà dans la bibliothèque, le nouveau cycle s’appellera “LAVAGE 5”. On se rappelle en premier lieu que le cycle est formé par une séquence de steps. Supposons un cycle de lavage composé d’une succession de steps en séquence : - step 1: vidange eau (par exemple, jusqu’à 5 centimètres) - step 2: REMPLISSAGE eau (par exemple, jusqu’à 15 centimètres) - step 3: REMPLISSAGE détergent (par exemple, pendant 30 secondes) - step 4: chauffage (par exemple, jusqu’à 45°C) - step 5: durée brassage (par exemple, pendant 5 minutes) Pendant l’exécution de ce cycle, le type moteur serait le n°1 (voir point 29), et la vitesse de rotation de 40 tours par minute. Dans cet exemple, la machine fonctionne de la manière suivante : elle s’assure de ne pas avoir d’eau dans la cuve, puis procède à un REMPLISSAGE d’eau. Ensuite, prise de détergent et chauffage. Quand la température est atteinte, elle brasse le linge pendant 5 minutes. Attention : avant d’entrer en programmation, il est nécessaire de fixer les bases du nouveau cycle et les opérations que la machine doit effectuer. Alors, on peut entrer en programmation et réaliser le nouveau cycle en insérant la séquence de step désirée. Pour entrer en programmation, ouvrir le hublot. Le display affiche“HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche“PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Appuyer sur la touche « ENTER ». Le display affiche « PRELAVAGE » Utiliser les touches “+” ou “-“ pour feuilleter le menu des cycles, jusqu’à l’affichage du cycle que l’on veut créer. Dans cet exemple, feuilleter le menu jusqu’à l’affichage “LAVAGE”. Appuyer sur “ENTER” pour sélectionner. Le display affiche “LAVAGE 1”. Utiliser les touches “+” ou “-“ pour feuilleter le menu, jusqu’à l’affichage “LAVAGE 5 ”. Appuyer sur “ENTER” pour sélectionner.
20. CREATION D’UN NOUVEAU CYCLE
La programmation d’un nouveau cycle est nécessaire quand les caractéristiques ne sont pas présentes dans les cycles existants dans la bibliothèque du microprocesseur (voir point 29) Exemple: devoir programmer un nouveau cycle de lavage. Vérifier s’il existe déjà dans la bibliothèque un cycle de lavage qui réponde aux caractéristiques demandées (concernant le temps, le niveau et la température).Si un tel cycle n’existe pas, il est nécessaire de programmer un nouveau cycle de lavage. Puisque les lavages 1, Le display affiche “LAVAGE 5: STEP 1: VIDANGE”. Il serait possible d’utiliser les touches “+” ou “-“ pour feuilleter le menu des différents step. Comme le step désiré est déjà affiché, appuyer sur “ENTER”. Le display affiche “LAVAGE 5: STEP 1: VIDANGE MODIFICATION”. Appuyer sur “ENTER”. Le display affiche
“LAVAGE 5: STEP 1: VIDANGE
TYPE MOTEUR”. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step. Pour modifier la valeur d’un paramètre, appuyer sur “ENTER” et
E030101CW 23/11/04 à 1), la VITESSE TAMBOUR (égal à 40 rpm), le DETERGENT 1, le TEMPS (égal à 30 secondes). Quand tous les paramètres sont programmés, Appuyer sur la touche “MENU”. Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler. Le display affiche “LAVAGE 5: STEP 3: DETERGENT MODIFIE”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage “LAVAGE 5: STEP 3: DETERGENT INSERER APRES”. Appuyer sur “ENTER” pour introduire le quatrième step. utiliser les touches “+” ou “-“ pour augmenter ou diminuer, respectivement, la valeur. Dans ce step on modifie les paramètres TYPE MOTEUR (égal à 1), la VITESSE TAMBOUR (égal à 40 rpm), le NIVEAU (égal à 5 cm) et le WDT (égal, par exemple, à 3 minutes). Quand tous les paramètres sont programmés, appuyer sur la touche “MENU”. Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler. Le display affiche “LAVAGE 5: STEP 1: VIDANGE MODIFIE”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage
“LAVAGE 5: STEP 1: VIDANGE INSERER
APRES”. Appuyer sur “ENTER” pour insérer ce deuxième step. Le display affiche “LAVAGE 5: STEP 3: DETERGENT INS. APRES REMPLISSAGE”. Utiliser les touches “+” ou “-“ pour feuilleter le menu des steps jusqu’au l’affichage du step désiré, dans ce cas “RECHAUFFAGE”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 5: STEP 4: CHAUFFAGE MODIFICATION”. Appuyer sur “ENTER”. Le display affiche “LAVAGE 5: STEP 4: RECHAUFFAGE TYPE MOTEUR”. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step. Pour modifier la valeur d’un paramètre, appuyer sur “ENTER” et utiliser les touche “+” ou “-“ pour en augmenter ou en diminuer, respectivement, la valeur. Dans ce step on modifie les paramètres TYPE MOTEUR (égal à 1), la VITESSE TAMBOUR (égal à 40 rpm), la TEMPERATURE (égal à 45°C) et le WDT (égal, par exemple, à 30 minutes). Quand tous les paramètres sont programmés, appuyer sur la touche “MENU”. Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler. Le display affiche “LAVAGE 5: STEP 4: CHAUFFAGE MODIFICATION”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage “LAVAGE 5: STEP 4: RECHAUFFAGE INSERER APRES”. Appuyer “ENTER” pour introduire le cinquième step. Le display affiche “LAVAGE 5: STEP 1 : VINDAGE APRES REMPLISSAGE”. Il peut être possible utiliser les touches “+” ou “-“ pour feuilleter le menu des steps mais, car le display affiche déjà le step désiré, appuyer sur “ENTER” pour le sélectionner. Le display affiche “ LAVAGE 5: STEP 2: REMPLISSAGE MODIFICATION ”. Appuyer sur “ENTER”. Le display affiche “ LAVAGE 5: STEP 1: REMPLISSAGE TYPE MOTEUR. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step. Pour modifier la valeur d’un paramètre, Appuyer sur “ENTER” et utiliser les touches “+” ou “-“ pour en augmenter ou en diminuer, respectivement, la valeur. Dans ce step on modifie les paramètres TYPE MOTEUR (égal à 1), la VITESSE TAMBOUR (égal à 40 rpm), le NIVEAU (égal à 15 cm) et le WDT (égal, par exemple, à 15 minutes). Quand tous les paramètres sont programmés, Appuyer sur la touche “MENU”. Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler. Le display affiche “LAVAGE 5: STEP 2: REMPLISSAGE MODIFIE ”. Utiliser les touches “+” ou “-“ pour feuilleter les commandes jusqu’à l’affichage “LAVAGE 5: STEP 2: REMPLISSAGE INSERER APRES”. Appuyer sur “ENTER” pour introduire le troisième step. Le display affiche “LAVAGE 5: STEP 4: RECHAUFFAGE INS APRES REMPLISSAGE”. Utiliser les touches “+” ou “-“ pour feuilleter les types de step, jusqu’à l’affichage du step desiré “LAVAGE”. Appuyer “ENTER”. Le display affiche “LAVAGE 5: STEP 5: LAVAGE MODIFICATION”. Appuyer sur la touche “ENTER”. Sur le display affiche“LAVAGE 5: STEP 5: LAVAGE TYPE MOTEUR“ Utiliser les touches “+” ou “-“ pour feuilleter les paramètre du step. Pour modifier la valeur d’un paramètre, appuyer “ENTER” et utiliser les touches “+” ou “-“ pour augmenter ou diminuer, respectivement, la valeur. Dans ce step on modifie les paramètres TYPE MOTEUR (égal à 1), la VITESSE TAMBOUR (égal à 40 rpm), le TEMPS (égal à 5 minutes). Quand tous les paramètres sont programmés, appuyer sur la Le display affiche “LAVAGE 5: STEP 2: REMPLISSAGE INS. APRES REMPLISSAGE”. Utiliser les touches “+” ou “-“ pour feuilleter les type de step, jusqu’à l’affichage du step « DETERGENT ». Appuyer sur “ENTER” pour sélectionner. Le display affiche “LAVAGE 5: STEP 3: DETERGENT MODIFICATION”. Appuyer sur la touche « ENTER ». Le display affiche « LAVAGE 5 : STEP 3 : DETERGENT TYPE MOTEUR ». Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du step. Pour modifier la valeur d’un paramètre, appuyer sur “ENTER” et utiliser les touche “+” ou “-“ pour en augmenter ou en diminuer, respectivement, la valeur. Dans ces cas on modifie les paramètres TYPE MOTEUR (égal
E030101CW 23/11/04 touche “MENU”. Le display affiche “STEP MODIFIE: CONFIRMEZ-VOUS?”. Appuyer sur “ENTER” pour confirmer, ou “STOP” pour annuler. Le display affiche “LAVAGE 5: STEP 5: LAVAGE MODIFICATION”. La programmation du cycle est complétée avec le 5 steps. Appuyer “MENU” plusieurs fois, pour retourner aux menus supérieurs.
21. LES STEP
Neuf types de step existent : - VIDANGE : vidange de l’eau jusqu’à un niveau programmé ou pour un temps donné - REMPLISSAGE : REMPLISSAGE en eau jusqu’à un niveau programmé ou pour un temps donné - REFROIDISSEMENT : vidange de l’eau jusqu’à niveau minimum programmable puis une succession de remplissage d’eau froide jusqu’à un niveau maximum programmable, jusqu’à atteindre une température programmable - CHAUFFAGE: chauffage de l’eau jusqu’à une température programmable - DUREE BRASSAGE : brassage pour un temps programmable et maintenant une température constante programmable - DETERGENT : prise de détergent pendant une durée programmable - DUREE DISTRIBUTION : distribution (jusqu’à 100 tours par minute, avec vidange fermé) pour temps programmable - DUREE ESSORAGE : essorage (jusqu’à 1000 tours par minute, avec vidange ouverte) pour un temps programmable - GENERIQUE: il est un step sans spécification que permit la gestion de tous les relais disponibles
Au total, 430 steps peuvent être programmés. Créer un nouveau step signifie le compléter avec les différents paramètres (voir point 22). Les step, mis en séquence, constituent un cycle (voir point 18).
22. LES PARAMETRES DES STEP
Les paramètres utilisés pour la réalisation d’un step sont: - TYPE MOTEUR: c’est la cadence de brassage moteur (combien de secondes de rotation en sens horaire, antihoraire et de pause). Voir même paragraphe 23. - VITESSE TAMBOUR : c’est la vitesse (exprimée en tours par minute) de rotation du tambour. - EV FROIDE : quand ce paramètre est activé, le remplissage en eau s’effectue par la vanne d’eau froide et directement
dans la cuve EV CHAUDE quand ce paramètre est activé, le remplissage en eau s’effectue par la vanne d’eau chaude et directement dans la cuve ASSOUPLISSANT : quand ce paramètre est activé, le remplissage en eau s’effectue par le troisième compartiment du bac à lessive DETERGENT 1 : quand ce paramètre est activé, il fait passer l’eau (froide) par le premier compartiment du bac à lessive. Si la machine est équipée avec au moins une pompe, il fait tourner la pompe n°1. DETERGENT 2 : quand ce paramètre est activé, il fait passer l’eau (chaude) par le deuxième compartiment du bac à lessive. Si la machine est équipée avec au moins deux pompes, quand il est activé, il fait tourner la pompe n°2. DETERGENT 3 : si la machine est équipée avec au moins de trois pompes, quand il est activé, il fait tourner la pompe n°3. DETERGENT 4 : si la machine est équipée avec au moins de quatre pompes, quand il est activé, il fait tourner la pompe n°4. FREE 1: il est un relais libre, activable à l’intérieur d’un step générique. FREE 2: il est un relais libre, activable à l’intérieur d’un step générique. POMPE SAVON 1, 2, 3, 4, 5, 6, 7 et 8 : si la machine est équipée avec plus de quatre pompes, quand ils sont activés, ils font tourner, respectivement, les pompes nr. 5, 6, 7, 8, 9, 10, 11 et12. REMPLISSAGE MITIGE : quand ce paramètre est activé, le remplissage commence par 5 centimètres d’eau froide, puis d’eau chaude. Les deux vannes font ensuite un mélange pour arriver dans le même temps au niveau et à la température programmés. NIVEAU : c’est le niveau d’eau dans la cuve, raison de fin de step (exprimé en centimètres). Exemple 1: le step est le REMPLISSAGE et le paramètre est égal à 15 centimètres : la machine continuera le REMPLISSAGE jusqu’à arriver au niveau de 15 centimètres. Exemple 2: le step est la VIDANGE et le paramètre est égal à 5 centimètres: la machine continuera à vidanger jusqu’à atteindre le niveau de 5 centimètres NIVEAU MINIMUM: il est demandé seulement dans le cas d’activation d’un step de refroidissement et détermine le niveau d’eau à atteindre en phase de vidange de l’eau chaude NIVEAU MAXIMUM: il est demandé E030101CW
23/11/04 seulement dans le cas d’activation d’un step de refroidissement et détermine le niveau d’eau à atteindre en phase de remplissage en eau froide GRADIENT: il est demandé seulement dans le cas d’activation d’un step de refroidissement et détermine la vitesse à laquelle la température doit baisser : il est exprimé en °C (par minute). Exemple: le step est un refroidissement et les paramètres sont les suivants : Niveau maximum 25 cm, niveau minimum 10 cm, température 40°C, gradient 5°C. La machine commence la phase de refroidissement avec la vidange de l’eau chaude jusqu’à 10 cm, après elle effectue un remplissage en eau froide jusqu’à 25 cm, mais s’assure dans le même temps que, en une minute, la variation de température ne dépasse pas les 5°C. L’opération sera terminée quand la température de l’eau aura atteint 40°. TEMPERATURE: est la raison de fin step (exprimé en degré centigrades). Exemple 1: le step est un chauffage et le paramètre température est égal à 90°C : la machine continuera à chauffer l’eau jusqu’à arriver à 90°C. Exemple 2: le step est un refroidissement et le paramètre est égal à 30°C: la machine continuera à refroidir jusqu’à arriver à 30°C TEMPS: est la raison de fin step (exprimé en secondes). Exemple 1: le step est la prise du détergent 1 et le paramètre est égal à 30 secondes: la machine continuera prendre le détergent 1 pendant 30 secondes. Exemple 2: le step est la durée d’essorage et le paramètre temps est égal à 5 minutes: la machine continuera à essorer pendant 5 minutes WDT : signifie watching dog time (chien de garde) : c’est le temps maximum de sécurité qu’on accorde à la machine pour terminer le step. Exemple: le step est un REMPLISSAGE, le paramètre niveau est égal à 15 centimètres et le wdt est égal à 30 minutes. machine fera son REMPLISSAGE en eau jusqu’à 15 centimètres et doit terminer l’opération en 30 minutes. Au delà, un message d’alarme est affiché.
23. LES TYPES MOTEUR
Le type moteur est un des paramètres des step. Le type de moteurs a disposition sont 16 et sont identifiés par un numéro (type moteur 1, type moteur 2 … type moteur 15 et type de moteur ‘’NO’’). Les premiers quatre sont INSERER en usine (voir les caractéristiques au point 30) et sont modifiables. Les types moteur de 5 à 15 sont libres et programmables. Chaque type moteur a trois données caractéristiques : temps de rotation en sens horaire, temps de pause, temps de rotation en sens antihoraire (exprimés en secondes). Le type de moteur “NO” n’a pas des temps de rotation. Si sélectionné, le moteur ne tourne pas pendant tout le step. Certains steps ne permettent pas d’accéder au réglage du type moteur : par exemple un step de durée de distribution ou d’essorage : pendant l’exécution de ces step, la rotation peut être seulement et exclusivement en sens horaire.
24. MODIFICATION/CREATION D’UN TYPE
MOTEUR Modifier un type moteur signifie modifier les temps de rotation et de pause d’un paramètre de step. Attention : dans le cas où un type moteur est modifié, tous les steps qui font appel à ce type moteur seront automatiquement modifiés. Exemple: modifier/créer le type moteur 5 afin que le rythme soit : 20 secondes en sens horaire, 10 secondes de pause, 20 secondes en sens antihoraire. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche“CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal, jusqu’à l’affichage “CREATION/MODIFICATION TYPE MOTEUR”. Appuyer sur “ENTER”. Le display affiche “TYPE MOTEUR 1”. Utiliser les touches “+” ou “-“ pour feuilleter les types moteur, jusqu’à l’affichage “TYPE MOTEUR 5”. Appuyer sur “ENTER” pour sélectionner. Utiliser les touches “+” ou “-“ pour feuilleter les paramètres du type moteur. Pour modifier la valeur d’un paramètre, appuyer sur “ENTER” et utiliser les touches “+” ou “-“ pour en augmenter ou en diminuer, respectivement, la valeur. Dans ce type moteur on modifie (sur la base de l’exemple) les paramètres de rotation AVANT (égal à 20 secondes), PAUSE (égal à 10 secondes) ARRIERE (égal
secondes).Quand tous les paramètres sont programmés, appuyer sur la touche “MENU” plusieurs fois pour remonter aux menus supérieurs. Attention : dans la phase de programmation, certains paramètres peuvent ne pas être affichés s’ils ne sont pas pertinents (par exemple, le paramètre de température dans un step de durée essorage).
25. CHANGEMENT DE LA LANGUE
Le microprocesseur peut dialoguer en diverses langues. Pour modifier la langue utilisée, procéder comme suit. Pour entrer en programmation, ouvrir le hublot. Le display affiche “HUBLOT OUVERT”. Appuyer sur la touche “MENU”. Le display affiche “PASSWORD”. Appuyer six fois sur la touche “START”. Le display affiche “CREATION/MODIFICATION PROGRAMMES”. Utiliser les touches “+” ou “-“ pour feuilleter le menu principal, jusqu’à l’affichage “LANGUE”. Appuyer sur “ENTER” pour sélectionner. Utiliser les touches “+” ou “-“ pour feuilleter les langues à disposition. Quand la langue désirée sera affichée sur le display, appuyer sur “ENTER” pour la sélectionner. Appuyer “MENU” plusieurs fois, pour remonter aux menus supérieurs.
Débrancher le câble serial de connexion d’une ligne téléphonique de réseau fixe d’ un appareil (nr. 6 dans l’illustration) brancher le câble (nr 6 dans l’illustration) au modem (nr 4 dans l’illustration) : attention! La prise correcte entre le deux disponible est celle de gauche! Brancher l’épingle de l’alimentation électrique a l’alimentation du modem (nr 2 dans l’illustration). Brancher l’alimentation à la prise électrique (230V, 50Hz) Allumer modem utilisant l’interrupteur (nr. 1 dans l’illustration) : le modem est allumé quand l’interrupteur est tourné au dessus. Allumer machine utilisant l’interrupteur général
26. CONNECTION A L’ORDINATEUR
Le microprocesseur peut être programmé et vérifié par le software “WIZARD”. Dans ce cas la machine doit être équipée d’un port série RS 232 à neuf pôles, auquel l’utilisateur peut se brancher par un câble (optionnelle) réalisé selon les instructions suivantes :
câble 3 fils avec tresse de blindage prises série RS 232 à neuf pôles, femelle aux deux extrémités du câble - effectuer les connexions des bornes selon le principe 2-3 / 3-2 / -5-5 - tresse raccordée au châssis. Les instructions pour la gestion de “WIZARD” sont contenues dans le commande “HELP” du logiciel. Allumer le PC lointain, démarrer seulement le programme “WIZARD” : sélectionner communication par modem avec un clic sur l’icône:
27. COMMUNICATION AVEC MODEM
Certains modèles de machine à laver, sont équipés de modem. Cet instrument permet la communication, avec connexion téléphonique de réseau fixe, entre le microprocesseur IM6 et un PC lointain équipé avec modem. Sur PC lointain installer le driver du modem suivant les indications du “Manuel d’utilisation rapide”, fourni avec la machine. Les branchements sur la machine doivent être faits comme indiqués (respectant l’ordre d’exécution):
Compléter la compilation des paramètres et faire un clic sur “FERMER” pour faire partir la communication téléphonique. Quand la connexion est terminée, toutes les opérations normales de programmation et de diagnostique vues dans les paragraphes précédents peuvent être faites du PC. Le même système est appliqué dans le cas ou la machine est équipée avec module GSM. Pour les informations relatives à la communication par SMS, faire référence au technicien installateur. utiliser l’interrupteur général pour arrêter la machine. faire un pont entre la porte sérielle du modem (RS232 à neuf pins femelles) et la porte sérielle de la laveuse (RS232 à neuf pins males), par le spécifique câble fourni (nr 5 dans l’illustration).
28. LES MESSAGES DU DISPLAY
Ci après la liste des messages qui peuvent éventuellement être affichés par le display du microprocesseur IM6. Chaque intervention
E030101CW d’assistance technique doit être exclusivement par un personnel spécialisé. 23/11/04 faite sélectionné. ALL 1 Surchauffe thermique du moteur. Pour annuler l’alarme, arrêter la machine. ALL 2 Hublot ouvert pendant l’exécution d’un programme. Pour annuler alarme, arrêter la machine. ALL 3 Défaut de sonde de température. ALL 4 Défaut de remplissage en eau, selon temps maximum ALL 5 Défaut de vidange de l’eau, selon temps maximum ALL 10 un ou plusieurs panneaux de la machine sont ouverts pour l’entretien (surveillance périmétrique, selon modèle quand elle existe) FIN Le programme est terminé et le hublot peut être ouvert FIN TEMP La température dans la cuve est supérieure à 40°C à la fin du programme. Disparaît seulement quand la température redevient inférieure à cette valeur limite.
FIN H2O
Le niveau de l’eau est supérieur à 5 cm à la fin du programme. Disparaît seulement quand l’eau été complètement vidangée. INVERTER LOCK Quand l’inverter est allé en blocage au moins une fois. Si le tambour ne tourne pas éteindre la machine par l’interrupteur général et attendre quelques minutes avant de la démarrer encore. Au contraire,
tambour tourne régulièrement attendre fin programme. Avec le démarrage d’un nouveau programme le display n’affiche plus le message. Si le display affiche beaucoup de fois le message, appeler le service d’assistance. ENTRETIEN Quand la machine a fait le numéro de programmes suffisants pour demander le control d’un technicien pour l’entretien (1000 pour defaut). Appeler le service d’assistance technique pour effectuer la vérification de la machine. HUBLOT OUVERT Quand la machine est dans l’attente d’être chargée et le hublot est ouvert. POWER FAIL Quand programme est interrompu par une absence d’alimentation électrique. Il est suffisant d’appuyer sur START pour reprendre l’exécution du programme au point où il avait été interrompu. SBIL Balourd à l’essorage. Dans ce cas, 3 tentatives d’essorage sont effectuées. Si aucune n’est satisfaisante, l’essorage est supprimé et le programme continue par le cycle suivant. SELECTION PROGRAMME Le hublot est fermé et le microprocesseur est dans l’attente qu’un programme soit PRELAVAGE 3 Prélavage durée minutes, après REMPLISSAGE mitigé jusqu’à 15 cm; Prise de détergent pendant 30 secondes dans le premier compartiment du bac à lessive (ou de la pompe 1, si présente). Chauffage de l’eau jusqu’à 35°C. Type moteur 1. PRELAVAGE 4 Prélavage durée minutes, après REMPLISSAGE d’eau froide jusqu’à 15cm; Prise de détergent pendant 30 secondes dans le premier compartiment du bac à lessive (ou de la pompe 1, si présente). Aucun chauffage. Type moteur 6. Type moteur 6. LAVAGE 1 Lavage durée 5 minutes, après REMPLISSAGE mitigé; Prise de détergent pendant 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 90°C. Type moteur 1. LAVAGE 2 Lavage durée 5 minutes, après REMPLISSAGE mitigé; Prise de détergent pendant 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 60°C. Type moteur 1. LAVAGE 3 Lavage durée 5 minutes, après REMPLISSAGE mitigé; Prise de détergent pendant 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 40°C. Type moteur 1. LAVAGE 4 Lavage durée 5 minutes, après REMPLISSAGE mitigé; Prise de détergent pendant 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 30°C. Type moteur n. 1.
30. LES CYCLES EN MEMOIRE
Ci-après la liste des cycles programmés en usine : LAVAGE 5 Lavage de la durée de 3 minutes, avec charge eau froide; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 30°C.Type moteur n. 6. PRELAVAGE 1 Prélavage durée minutes, après REMPLISSAGE mitigé jusqu’à 15 cm; Prise de détergent pendant 30 secondes dans le premier compartiment du bac à lessive (ou de la pompe 1, si présente). Chauffage de l’eau jusqu’à 40°C. Type moteur 1. LAVAGE 6 Lavage de la durée de 5 minutes, avec charge mitigé; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 90°C. Refroidissement final. Type moteur 1. PRELAVAGE 2 Prélavage durée minutes, après REMPLISSAGE d’eau froide; Prise de détergent pendant 30 secondes dans le premier compartiment du bac à lessive (ou de la pompe 1, si présente). Aucun chauffage. Type moteur 1.
E030101CW 23/11/04 LAVAGE 7 Lavage de la durée de 10 minutes, avec charge mitigé; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 90°C. Refroidissement final. Type moteur 1. LAVAGE 8 Lavage de la durée de 8 minutes, avec charge mitigé; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 60°C. Type moteur 1. LAVAGE 9 Lavage de la durée de 5 minutes, avec charge mitigé; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 75°C. Refroidissement final. Type moteur 1. LAVAGE 10 Lavage de la durée de 8 minutes, avec charge mitigé; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Chauffage de l’eau jusqu’à 45°C. Type moteur 1. LAVAGE 11 Lavage de la durée de 3 minutes, avec charge eau froide; charge de détergent pour 30 secondes dans le deuxième compartiment du bac à lessive (ou de la pompe 2, si présente). Type moteur 1. ESSORAGE 1* Essorage de 1 minute à la vitesse de 500 tours par minute. ESSORAGE 2* Essorage de 2 minutes à la vitesse de 500 tours par minute. ESSORAGE 3* Essorage de 1 minute à la vitesse de 500 tours par minute puis 3 minutes à la vitesse de 1000 tours par minute. ESSORAGE 4* Essorage de 1 minute à la vitesse de 450 tours par minute. ESSORAGE 5* Essorage de 2 minutes à la vitesse de 350 tours par minute. ESSORAGE 6* Essorage de 1 minutes à la vitesse de 500 tours par minute suivie par un essorage de 2 minutes à la vitesse de 750 tours par minutes. RINCAGE 1 Rinçage durée 3 minutes, après REMPLISSAGE eau chaude (jusqu’à 7 cm.) et eau froide (jusqu’à 18 cm). Type moteur 1. RINCAGE 2 Rinçage durée 3 minutes, après REMPLISSAGE eau chaude (jusqu’à 18 cm.). Type moteur 1.
E030101CW 23/11/04 RINCAGE 3 Rinçage durée 3 minutes, après REMPLISSAGE eau chaude (jusqu’à 18 cm.) ; Prise de détergent pendant 30 secondes dans le troisième compartiment du bac à lessive. Type moteur 1. Avec la machine allumée, le hublot ouvert et la machine déchargée de linge et d’eau, mais en stand by, presser dans le même temps les touches “+” et “-“ pour plus de 5 seconds. Le display affiche "REGULATION". presser START et la régulation sera effectuée. S’il n’est pas touché START, on sort du réglage sans l’avoir effectué. Eteindre la machine avec l’arrêt d’urgence. RINCAGE 4 Rinçage durée 3 minutes, avec remplissage eau froide (jusqu’à 18 cm.). Type moteur 6. RINCAGE 5 Rinçage durée 3 minutes, après REMPLISSAGE eau chaude (jusqu’à 18 cm.) ; Prise de détergent pendant 30 secondes dans le troisième compartiment du bac à lessive. Type moteur 6. DÉFOULAGE 1 Déroulage de 1 minute. Type moteur 4, *NOTE: dans le machine a simple essorage, la vitesse maximum est toujours de 500rpm.
31. LES TYPES MOTEURS EN MEMOIRE
Ci-après la liste des types moteurs programmés en usine : TYPE MOTEUR 1 Sens horaire: 24 secondes Pause: 6 secondes Sens antihoraire: 24 secondes TYPE MOTEUR 2 Sens horaire: 15 secondes Pause: 15 secondes Sens antihoraire:15 secondes TYPE MOTEUR 3 Sens horaire: 20 secondes Pause: 10 secondes Sens antihoraire: 20 secondes TYPE MOTEUR 4 Sens horaire: 5 secondes Pause: 5 secondes Sens antihoraire: 5 secondes TYPE MOTEUR 5 Sens horaire: 10 secondes Pause: 20 secondes Sens antihoraire: 10 secondes TYPE MOTEUR 6 Sens horaire: 2 secondes Pause: 20 secondes Sens antihoraire: 2 secondes
32. REGULATION DU PRESSOSTAT
S’il y a un problème avec le pressostat (lecture incorrecte ne correspondant pas au niveau effectif de l’eau dans la cuve), Il est possible de faire une régulation.
