BEDIENUNGSANLEITUNG AGB 218/WP - INSTRUCTION FOR USE WHIRLPOOL

Über diese Anleitung Sicherheitshinweise Verantwortlichkeit des Herstellers Der Mikroprozessor Programmwahl Programmstart Verzögerter Start Lesen des Displays Vorwärtsstufe und Stop Das Einweichen Einstellung Bullauge Öffnung Programmierung Die Programme Änderung eines Programms Programmierung eines Programms Der Name eines Programms Die Zyklen Änderung eines Zyklus Programmierung der Zyklen Die steps Stepsparamenter Motorrhytmen Programmierung/Änderung Motor Sprachwahl Anschluß mit dem PC Modemanschluß Auflistung der Aufschriften Die gespeicherten Programme Die gespeicherten Zyklen Die gespeicherten Motorrhytmen Einstellen des Druckwächters 23/11/04 Seite

E030101CW 23/11/04 Con la máquina encendida, la puerta abierta y la máquina descargada de ropa y agua, pero en stand by, apretar “+” e “-“ por más de 5 segundos. A display aparece "REGULACION". Apretar START y la regulación viene efectuada. Si no viene apretado START, se sale de la regulacion sin haberla hecha. Apagar la máquina con el boton de emergencia. zu vermeiden. Bitte, die geschriebenen Anweisungen auf den Packungen und auch die Waschenanweisungen auf den Kleidungsstücken immer befolgen. Der Gebrauch der Waschmachine Jugendliche unter 14 Jahren verboten. ist für Der Hersteller lehnt jede Verantwotlichkeit für Schäden ab, die von unvorsichtigen Extra Anschlussen an der Waschmaschine enstehen.

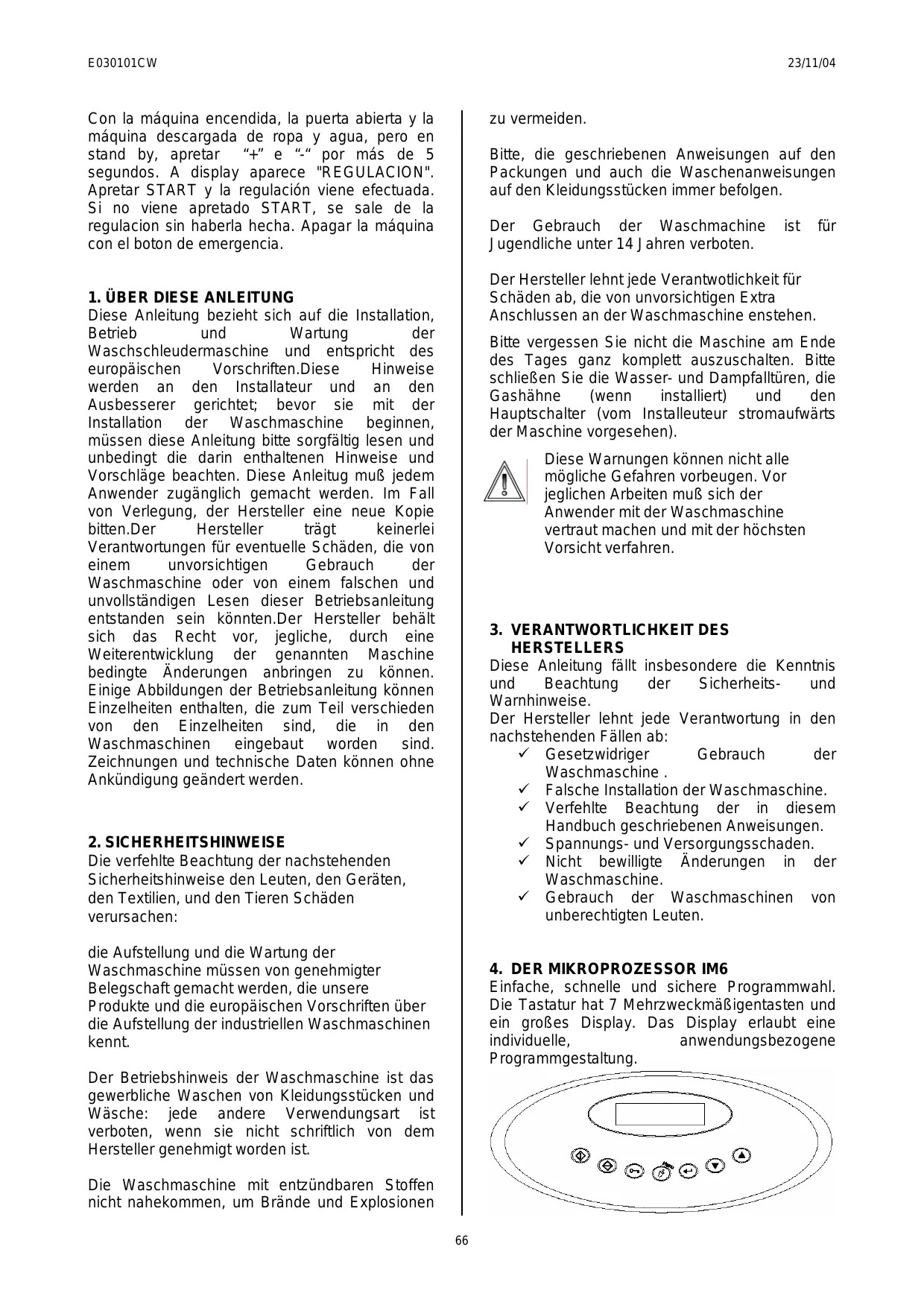

1. ÜBER DIESE ANLEITUNG

Diese Anleitung bezieht sich auf die Installation, Betrieb und Wartung der Waschschleudermaschine und entspricht des europäischen Vorschriften.Diese Hinweise werden an den Installateur und an den Ausbesserer gerichtet; bevor sie mit der Installation der Waschmaschine beginnen, müssen diese Anleitung bitte sorgfältig lesen und unbedingt die darin enthaltenen Hinweise und Vorschläge beachten. Diese Anleitug muß jedem Anwender zugänglich gemacht werden. Im Fall von Verlegung, der Hersteller eine neue Kopie bitten.Der Hersteller trägt keinerlei Verantwortungen für eventuelle Schäden, die von einem unvorsichtigen Gebrauch der Waschmaschine oder von einem falschen und unvollständigen Lesen dieser Betriebsanleitung entstanden sein könnten.Der Hersteller behält sich das Recht vor, jegliche, durch eine Weiterentwicklung der genannten Maschine bedingte Änderungen anbringen zu können. Einige Abbildungen der Betriebsanleitung können Einzelheiten enthalten, die zum Teil verschieden von den Einzelheiten sind, die in den Waschmaschinen eingebaut worden sind. Zeichnungen und technische Daten können ohne Ankündigung geändert werden. Bitte vergessen Sie nicht die Maschine am Ende des Tages ganz komplett auszuschalten. Bitte schließen Sie die Wasser- und Dampfalltüren, die Gashähne (wenn installiert) und den Hauptschalter (vom Installeuteur stromaufwärts der Maschine vorgesehen). Diese Warnungen können nicht alle mögliche Gefahren vorbeugen. Vor jeglichen Arbeiten muß sich der Anwender mit der Waschmaschine vertraut machen und mit der höchsten Vorsicht verfahren.

3. VERANTWORTLICHKEIT DES

HERSTELLERS Diese Anleitung fällt insbesondere die Kenntnis und Beachtung der Sicherheitsund Warnhinweise. Der Hersteller lehnt jede Verantwortung in den nachstehenden Fällen ab: 9 Gesetzwidriger Gebrauch der Waschmaschine . 9 Falsche Installation der Waschmaschine. 9 Verfehlte Beachtung der in diesem Handbuch geschriebenen Anweisungen. 9 Spannungs- und Versorgungsschaden. 9 Nicht bewilligte Änderungen in der Waschmaschine. 9 Gebrauch der Waschmaschinen von unberechtigten Leuten.

2. SICHERHEITSHINWEISE

Die verfehlte Beachtung der nachstehenden Sicherheitshinweise den Leuten, den Geräten, den Textilien, und den Tieren Schäden verursachen: die Aufstellung und die Wartung der Waschmaschine müssen von genehmigter Belegschaft gemacht werden, die unsere Produkte und die europäischen Vorschriften über die Aufstellung der industriellen Waschmaschinen kennt.

4. DER MIKROPROZESSOR IM6

Einfache, schnelle und sichere Programmwahl. Die Tastatur hat 7 Mehrzweckmäßigentasten und ein großes Display. Das Display erlaubt eine individuelle, anwendungsbezogene Programmgestaltung. Der Betriebshinweis der Waschmaschine ist das gewerbliche Waschen von Kleidungsstücken und Wäsche: jede andere Verwendungsart ist verboten, wenn sie nicht schriftlich von dem Hersteller genehmigt worden ist. Die Waschmaschine mit entzündbaren Stoffen nicht nahekommen, um Brände und Explosionen

E030101CW 23/11/04 drücken. Das Display zeigt “VERZÖGERTER START 00:00”. Die Tasten “+” und “-“ drücken, um die Verzögerung einstellen (Max 12 Stunden). Mit “START” bestätigen. Das Display zeigt “WARTEZEIT Prg. 1” und das rückwärts Zahlen. Am Ende des rückwärts Zahlen fängt das Programm an. Die Taste „STOP“ drücken, um den verzögerten Start zu unterbrechen. Mit Stromausfall während des rückwärts Zählen, wann der Strom wieder da ist, das Zählen folgt v. der Unterbrechung weiter.

Der Mikroprozessor hat 30 Programmen. Die Programme v. 1 bis 8 sind serienmäßigen Festprogrammen und können von dem Benutzer geändert od. gelöscht werden. Die Programme v. 9 bis 30 sind freigestaltbaren Programmplätzen. Siehe im Anhang die Zusammenstellung der Programmen, die von dem Hersteller gespeichert worden sind. Die Maschine einschalten, um eins v. den 8 gespeicherten Programmen zu wählen. Das Display zeigt für einen Augenblick lang den Software, der in dem Mikroprozessor installiert worden ist; sofort danach das Display zeigt „BULLAUGE AUF“. Die Wäsche beladen und das Bullauge zumachen. Das Display zeigt “PROGRAMMWAHL”. Die Taste “+” und “-“ drücken, um die gespeicherten Programme durchzulesen. Das Display zeigt die Programmenfolge mit “PROGRAMM 1”, “PROGRAMM 2” usw. Bei jedem Programm gibt es einen Kommentar, um das Kennzeichen des Programms zu merken (z.B.: “PROGRAMM 5, WOLLE”).

8. LESEN DES DISPLAYS

Im Laufe der Ausführung eines Programms gibt der Mikroprozessor einige Informationen über die Zyklen. mot. 1

Programm 1 VORWASCHEN 1 00:07:24 Auf der ersten Reihe kann man die folgenden 4 Auskünfte lesen: - Der Motorrhythmus in Betrieb. Der Motorrhythmus kann programmiert werden (Siehe Par. 23) und er ist von Rechtsdrehung, Pause und Linksdrehung zusammengestellt. Das obene Beispiel zeigt Motorrhythmus 1 (mot. 1). Während der Schleuder die Drehungsrichtung des Motors wird nicht gezegt, da nur Rechtsdrehung ist. - Die Drehgeschwindigkeit der Trommel. In dem obenen Beispiel ist 40 Drehungen je Minute.

Wann das Display zeigt das gewünschte Programm, die Taste “START” drücken. Das Programm läuft dann von selbst die ganzen Zyklen bis am Ende.

zeigt die Links- od. Das Symbol Rechtsdrehung. Die Temperatur ist in Celsiusgrad Das Beispiel zeigt a 25°C. Das Symbol blinkt, wann das Wasser wird beheizt. Der Stand des Wassers in der Trommel. In dem Beispiel sind 2 cm. Das Symbol blinkt, wann das Wasser wird geladet. Auf der zweiten Reihe kann man das Programm in Betrieb lesen (In dem Beispiel ist PROGRAMM 1). Auf der dritten reihe kann man die folgenden 2 Auskünfte lesen: - Zyklus in Betrieb. In dem Beispiel das Zyklus ist VORWASCHEN 1.

7. VERZÖGERTER START

Es ist die Möglichkeit, den Anfang eines Programms zu verzögern. Das Programm wählen (z.B. PROGRAMM 1) und die Taste “MENU”

Programmdauer: neben dem Symbol wird die Zeit in Stunden, Minuten und Sekunden gezeigt (In dem Beispiel das E030101CW 23/11/04 Zyklus ist in Betrieb seit 0 Stunden, 7 Minuten und 24 Sekunden). Die Count down-Zeiten v. allen Programmen sind mit 60 Minuten initialisiert. Das Einweichen ist eine Pause, während der die Trommel bleibt stehen und den Ablauf bleibt zu. Die Taste “START” für 5 Sekunden drücken, um die Pause zu wählen. Wann das Einweichen ist in Betrieb, das Display zeigt „EINWEICHEN“ und die Zeit. Die Taste “START” für 5 Sekunden drücken, um die Pause zu unterbrechen und das gewählte Programm wieder laufen zu lassen.

9. VORWÄRTSSTUFE UND STOP

Während des Betriebs kann man die Vorwärtsstufetaste „+“ drücken. Kurzer Druck: vorwärt der Programmphase. Länger Druck: vorwärt des ganzen Programmzyklus. Mit dem längeren Druck bleibt die Maschine in stand by bis wann die Taste "START" gedrückt wird. Das Programm start wieder. Die Taste “STOP” drücken, um die Vorwärtstufe zu unterbrechen. Auf diesem Fall, die Maschine wird gestoppt und das Programm wird geendet. Man kann das Bullauge aufmachen nur wann der Mikroprozessor hat die Sicherheitsvorrichtungen geprüft. Wann der Mikroprozessor prüft die Sicherheitsvorrichtungen, das Display zeigt “STOP, bitte warten!!!”. Wann der Mikroprozessor die Sicherheitsvorrichtungen geprüft hat, das Display zeigt „ENDE“ und man kann das Bullauge aufmachen.

Im Laufe der Vorwaschen-, Waschen- od. Schleuderphase kann man die Einweichenoption wählen.

12. BULLAUGE ÖFFNUNG

Man kann das Bullauge aufmachen, nur wann der Mikroprozessor die Sicherheitsvorrichtungen geprüft hat. Wann das Display zeigt „ENDE“, kann man das Bullauge aufmachen.

11. EINSTELLUNG DER ZEIT, TEMPERATUR

UND WASSERSTANDES Während der Ausführung eines Programms kann man Wasser- , Temperaturstände und Zeiten ändern. Diese Änderungen gelten nur für das laufende Programm und werden nicht gespeichert. Wenn man die Änderungen speichern will, bitte den Abschnitt 16 lesen. Verfahren für die momentanischen aber nicht gespeicherten Änderungen: Während des Betriebs “MENU” drücken. Das Bullauge ohne Handgriff öffnet sich automatisch mit dem Druck auf der Taste “DOOR OPENING”. Das Bullauge mit Handgriff öffnet sich nur nach dem Druck auf der Taste “DOOR OPENING”. Das Display zeigt den veränderbaren Parameter. Siehe die Zeichnung unten. Mit dem Druck auf der Taste “MENU” kann man die veränderbaren Parameterfolge durchlesen. “TEMP” man kann die Endtemperatur des Zyklus in Betrieb ändern “LIV” man kann den Endstand des Zyklus ändern “VEL” man kann die Drehgeschwindigkeit der Trommel ändern “TIME” man kann die Dauer des Zyklus in Betrieb ändern mot. 1

13. DIE PROGRAMMIERUNG

Für ein neues Programm muß man merken: - die Stufe besteht aus Parameter - der Zyklus besteht aus Stufenfolge - das Programm besteht aus Zyklenfolge

Die Programme bestehen aus Zyklen. Der Mikroprozessor hat 30 Programmen (50 Programmen für das Modell ICM), die mit einer Nummer angezeigt werden (PROGRAMM 1, PROGRAMM 2 … PROGRAMM 30).. Die Programme v. 1 bis 8 sind serienmäßigen Festprogrammen und können von dem Benutzer geändert od. gelöscht werden. Die Programme v. 9 bis 30 sind freigestaltbaren Programmplätzen.

ÄNDERUNG EINES SCHON GESPEICHERTEN PROGRAMMS Das Programm besteht aus Zyklenfolge. Die Änderung eines Programm bedeutet: - eins von den Zyklenfolge löschen - man kann einer der schon gespeicherten Zyklen der Bücherei in der Zyklenfolge speichern - man kann eins von dem Zyklenfolge mit einem aus der Bücherei der schon gespeicherten Zyklen ersetzen Beispiel 1: man will den dritten Zyklus (WASCHEN 3) vom PROGRAMM 3 löschen (Siehe Abschnitt 29). Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. 00:07:24 Es ist möglich, daß eins oder mehr von den obengenannten Parameter mit dem Druck auf der Taste “MENU” nicht gezeigt werden. Es bedeutet, daß die gewünschte Änderung nicht möglich ist. (z. B.: mit Schleuder im Laufe, kann man nicht die Temperatur ändern.) Jeder Parameter besteht aus Wertbereich (z.B.: die max Drehgeschwindigkeit ist 99 Drehungen pro Minute mit Waschen im Laufe. “+” oder “-“ drücken, um der Wert des Parameters zu ändern.

E030101CW 23/11/04 “ENTER” drücken. Das Display zeigt “PROGRAMM 1”. “+” oder “-“ drücken, bis wann das gewünschte gespeicherten Programm gezeigt wird. Auf diesem Fall “PROGRAMM 3”. “ENTER” zu bestätigen. Das Display zeigt “VORWASCHEN 1”, das der erste Zyklus des gewählten Programm ist. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “ENTER” drücken. Das Display zeigt “PROGRAMM 1”. “+” oder “-“ drücken, bis wann das gewünschte gespeicherten Programm gezeigt wird. Auf diesem Fall “PROGRAMM 3”. “ENTER” zu bestätigen. Das Display zeigt “VORWASCHEN 1”, das der erste Zyklus des gewählten Programm ist. “+” oder “-“ drücken, bis wann der Zyklus zu löschen, in diesem Fall “WASCHEN 3”, gezeigt wird. “ENTER” zu bestätigen. Das Display zeigt “VORSPEICHERN”. “+” oder “-“ drücken, bis wann das Display “LÖSCHEN” zeigt. “ENTER” drücken, um der Zyklus zu löschen. Das Display zeigt “ZYKLUS GELÖSCHT: BESTÄTIGEN?”. “ENTER” zu bestätigen, oder “STOP” zu absagen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 2: man will den Zyklus SPÜLUNG 1 nach [oder vor] dem dritten Zyklus (WASCHEN 3) im PROGRAMM 3 speichern(Siehe Abschnitt 29). Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “ENTER” drücken. Das Display zeigt “PROGRAMM 1”. “+” oder “-“ drücken, bis wann das gewünschte gespeicherten Programm gezeigt wird. Auf diesem Fall “PROGRAMM 3”. “ENTER” zu bestätigen. Das Display zeigt “VORWASCHEN 1”, das der erste Zyklus des gewählten Programms ist. “+” oder “-“ drücken, bis wann der Zyklus zu löschen, in diesem Fall “WASCHEN 3”, gezeigt wird. “ENTER” zu bestätigen. Das Display zeigt “VORSPEICHERN”. “+” oder “-“ drücken, bis wann das Display “SPEICHERN NACH [oder BEVOR]” zeigt. “ENTER” zu bestätigen. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird. In diesem Fall “SPÜLUNG 1”. “ENTER” zu bestätigen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 3: man will den dritten Zyklus (WASCHEN 3) im PROGRAMM 3 mit dem Zyklus WASCHEN 1 ersetzen(Siehe Abschnitt 29). Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann der Zyklus zu ersetzen, in diesem Fall “WASCHEN 3”, gezeigt wird. “ENTER” zu bestätigen. Das Display zeigt “VORSPEICHERN”. “+” oder “-“ drücken, bis wann das Display “ÄNDERUNG” zeigt. “ENTER” zu bestätigen. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird. In diesem Fall “WASCHEN 1”. “ENTER” zu bestätigen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen.

16. PROGRAMMIERUNG DES PROGRAMMS

Für ein neues Programm kann man aus der Bücherei der schon gespeicherten Zyklen schöpfen (Siehe Abschnitt 30). Jeder Zyklus hat seine Einzelheiten; wenn der Zyklus mit den gewünschten Einzelheiten nicht existiert, ist es notwendig einen neuen Zyklus zu schaffen. Das neue Programm muß in den freigestaltbaren Programmplätzen gespeichert werden und zwar ab dem PROGRAMM 9, weil die Programme v. 1 bis 8 sind serienmäßigen Festprogrammen. Zum Beispiel: man will ein neues Programm speichern (PROGRAMM 9), das Programm schaut so aus: Zyklus 1: VORWASCHEN 2 Zyklus 2: SCHLEUDER 1 Zyklus 3: SPÜLUNG 3 Zyklus 4: SCHLEUDER 3 Zyklus 5: AUFLOCKERN 1 Das Bullauge öffnen, um das Programm zu programmieren. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN”. Die Taste “ENTER” drücken. Das Display zeigt “PROGRAMM 1”. “+” oder “-“ drücken, bis wann das gewünschte Programm gezeigt wird. In diesem Fall “PROGRAMM 9”. “ENTER” zu bestätigen. Das Display zeigt “PROGRAMM 9: FREI”, bitte überprüfen Sie ob das Programm 9 wirklich frei ist. “ENTER” drücken, um die Programmierung zu beginnen. Das Display zeigt eins v. den folgenden Meldungen: “ÄNDERUNG”, „EINGABE-VOR“, “EINGABE- SPÄTER” od. „LÖSCHEN“. “+” oder “-“ drücken, bis wann das Display

E030101CW 23/11/04 “ÄNDERUNG” zeigt. “ENTER” zu bestätigen. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird; diesem Fall “VORWASCHEN 2”. “ENTER” drücken, um den ersten Zyklus einzutragen. Das Display zeigt „PROGRAMM VORWASCHEN 2, ÄNDERUNG“. Da wir noch einen Zyklus gleich nach VORWASCHEN 2 speichern sollen, auf “+” oder “-“ drücken, bis das Display „EINGABE-SPÄTER“ zeigt. “ENTER” drücken. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird; in diesem Fall “SCHLEUDER 1”. “ENTER” drücken, um den zweiten Zyklus zu speichern. Das Display zeigt “PROGRAMM 9, SCHLEUDER 1, EINGABE-SPÄTER“. Da wir noch einen Zyklus gleich nach SCHLEUDER 1 speichern sollen, “ENTER” drücken. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird; in diesem Fall “SPÜLUNG 3”. “ENTER” drücken, um den dritten Zyklus zu speichern. Das Display zeigt “PROGRAMM 9, SPÜLUNG 3, EINGABE-SPÄTER“ Da wir noch einen Zyklus gleich nach SPÜLUNG 3 speichern sollen, “ENTER” drücken. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird; in diesem Fall “SCHLEUDER 3”. “ENTER” drücken, um den virten Zyklus zu speichern. Das Display zeigt “PROGRAMM 9, SCHLEUDER 3, EINGABE-SPÄTER”. Da wir noch einen Zyklus gleich nach SCHLEUDER 3 speichern sollen, “ENTER” drücken. Das Display zeigt die Liste der gespeicherten Zyklen der Bücherei. “+” oder “-“ drücken, bis wann den gewünschten Zyklus gezeigt wird; in diesem Fall “AUFLOCKERN 1”. “ENTER” drücken, um den fünften Zyklus zu speichern. Die Taste “MENU” mehrmals drücken, um wieder in die Hauptmenü zu kommen. 6-mal “START” drücken. Das Display zeigt “PROGRAMMIERUNG/ PROGRAMMÄNDERUNG”. “ENTER” drücken. Das Display zeigt “PROGRAMM 1”. “+” od. “-“ drücken bis das gewünschte Programm (in diesem Fall “PROGRAMM 3”) gezeigt wird. “DOOR OPENING” drücken. Das Display zeigt “PROG 3 ▓”. “+” od. “-“ drücken, um den Cursor nach rechts u. Links zu bewegen. “STOP” drücken, um den Text des Cursors zu löschen. “START” drücken, um den Cursor in Betrieb zu setzen; er wird blinken. “+” od. “-“ drücken, um neuen Buchstaben od. Zahlen auf der Stelle des Cursors einzutragen und „ENTER“ zu bestätigen. Bemerkung: der Name kann max 10 Buchstaben od. Zahlen haben. “MENU” mehrmalen drücken, um wieder in die Hauptmenü zu kommen.

Die verfügbaren Zyklen sind 5: - Vorwaschen - Waschen - Spülung - Schleuder - Auflockern Insgesamt können 200 Zyklen gespeichert werden (Max 40 Zyklen pro Typ). Die Zyklen werden mit einer Nummer angezeigt (Vorwaschen 1, Vorwaschen 2 … Vorwaschen 40, Waschen 1, Waschen 2 … Waschen 40 … usw.). Einige Zyklen sind serienmäßig aber können von dem Benutzer geändert werden. Die Bücherei besteht aus die gespeicherten Zyklen (Siehe Abschnitt 30). Es ist möglich, daß eins oder mehr Stufen nicht gezeigt werden. Es bedeutet, daß die gewünschte Stufe nicht möglich ist. Z. B. Die Waschmittelstufe ist nicht möglich mit der Schleuder.

ÄNDERUNG EINES SCHON GESPEICHERTEN ZYKLUS Ein Zyklus besteht aus Stufenfolge. Die Änderung eines Zyklus bedeutet:

Die schon gespeicherten Programmen können einen bestimmten Namen haben, den während der Wahl- u. Betriebsphase gezeigt wird. z.B.: Sie möchten den Name „PROGRAMM 3“ ändern. Das Bullauge aufmachen. Das Display zeigt “TÜR AUF”. “MENU” drücken. Das Dispaly zeigt “PASSWORT”.

man kann einer der schon gespeicherten Zyklen der Bücherei in der Zyklenfolge speichern man kann eins von dem Zyklenfolge mit einem aus der Bücherei der schon gespeicherten Zyklen ersetzen eins von der Stufenfolge löschen man kann eine der schon gespeicherten Stufen einsetzen die Parameter von einer Stufe ändern E030101CW 23/11/04 EINLAUF SPÄTER EINSETZEN: ABLAß ”. “+” o “-“ drücken, bis wann das Display die Stufe „WASCHMITTEL“ zeigt. “ENTER” drücken. (Siehe Abschnitt 21) Wann einer Zyklus geändert wird, werden auch alle die Programmen bezüglich den Zyklus geändert. Beispiel 1: man will die vierte Stufe (Heizung) vom Zyklus WASCHEN 4 löschen. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN ZYKLEN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. ”. “+” oder “-“ drücken, bis wann das Display „WASCHEN“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann das Display den gespeicherten Zyklus „WASCHEN 4“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 4: STUFE 1 ABLAß”. “ENTER” zu bestätigen. “+” o “-“ drücken, bis wann das Display die Stufe “WASCHEN 4: STUFE 4 HEIZUNG”. “ENTER” zu bestätigen. Das Dipslay zeigt “ÄNDERUNG”. “+” o “-“ drücken, bis wann das Display “LÖSCHEN” zeigt. “ENTER” drücken, um die Stufe zu löschen. Das Display zeigt “STUFE GELÖSCHT: BESTÄTIGEN?”. “ENTER” zu bestätigen, oder “STOP” zu absagen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 2: man will die Waschmittelstufe nach der zweiten Einlaufstufe im Zyklem WASCHEN 2 speichern. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN ZYKLEN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. “+” oder “-“ drücken, bis wann das Display „WASCHEN“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann das Display den gespeicherten Zyklus „WASCHEN 2“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 2: STUFE 1 ABLAß”. “ENTER” zu bestätigen. “+” o “-“ drücken, bis wann das Display die Stufe

“WASCHEN 2: STUFE 2 - EINLAUF”. “ENTER”

zu bestätigen. Das Dipslay zeigt “ÄNDERUNG”. “+” o “-“ drücken, bis wann das Display “SPÄTER EINSETZEN” zeigt. “ENTER” drücken, um die Stufe einzusetzen. Das Display zeigt “ “WASCHEN 2: STUFE 1 Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann das Display „WASCHEN 2“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 2: STUFE 2 EINLAUF”. “ENTER” zu bestätigen. Das Display zeigt “ÄNDERUNG”. “+” o “-“ drücken, bis wann das Display “SPÄTER EINSETZEN” zeigt. “ENTER” drücken, um die Stufe einzusetzen. Das Display zeigt “ “WASCHEN 2: STUFE 2 EINLAUF-SPÄTER EINSETZEN: ABLAß ”. “+” o “-“ drücken, bis wann das Display die Stufe „WASCHMITTEL“ zeigt. “ENTER” drücken. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 3: man will den Stand der Einlaufstufe vom Zyklus WASCHEN 4 ändern. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN ZYKLEN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. ”. “+” oder “-“ drücken, bis wann das Display „WASCHEN“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann das Display den gespeicherten Zyklus „WASCHEN 4“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 4: STUFE 1 ABLAß”.“+” o “-“ drücken, bis wann das Display zeigt “WASCHEN 4: STUFE 2 EINLAUF”. “ENTER” zu bestätigen. Das Display zeigt “ÄNDERUNG”. „ENTER“ drücken, um die Parameter der Stufe zu ändern. Das Display zeigt “ “WASCHEN 4: STUFE 2 EINLAUF-MOTORRHYTMUS ”. “+” oder “-“ drücken, bis wann das Display “WASCHEN 4: STUFE 2 EINLAUFSTAND” zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 4: STUFE 2 EINLAUFSTAND: 15 cm”. “+” oder “-“ drücken, um den Wert der Parameter zu ändern. “ENTER” zu bestätigen. Das Display zeigt “STUFE GEÄNDERT: BESTÄTIGEN?”. “ENTER” zu bestätigen, oder “STOP” zu absagen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 4: man will die Temperaturstufe des Zyklus WASCHEN 2 ändern. Das Bullauge aufmachen.

E030101CW 23/11/04 Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN ZYKLEN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. “+” oder “-“ drücken, bis wann das Display „WASCHEN“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann das Display den gespeicherten Zyklus „WASCHEN 2“ zeigt. “ENTER” drücken. Das Display zeigt “WASCHEN 2: STUFE 1 ABLAß”. “+” o “-“ drücken, bis wann das Display die Stufe “WASCHEN 2: STUFE 4 HEIZUNG”. “ENTER” zu bestätigen. Das Dipslay zeigt “ÄNDERUNG”. “ENTER” drücken, um die Parameter der Stufe zu ändern. Das Display zeigt “WASCHEN 2: STUFE 4 HEIZUNG-MOTORRHYTMUS”. “+” o “-“ drücken, bis wann das Display die Stufe “WASCHEN STUFE HEIZUNG TEMPERATUR”. “ENTER” zu bestätigen. Das Display zeigt “WASCHEN 2: STUFE 4 HEIZUNG TEMPERATUR 60° C”. “+” o “-“ drücken, um den Wert des Parameters zu ändern. „ENTER“ drücken, um den gewünschten Wert zu bestätigen. Das Display zeigt “STUFE GEÄNDERT: BESTÄTIGEN?”. “ENTER” zu bestätigen, oder “STOP” zu absagen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Beispiel 5: man will die Dauer der Schleuderstufe des Zyklus SCHLEUDER 3 ändern. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN ZYKLEN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. “+” oder “-“ drücken, bis wann das Display „SCHLEUDER“ zeigt. “ENTER” drücken. Das Display zeigt “SCHLEUDER 1”. “+” oder “-“ drücken, bis wann das Display den gespeicherten Zyklus „SCHLEUDER 3“ zeigt. “ENTER” drücken. Das Display zeigt “SCHLEUDER 3: STUFE 1 SCHLEUDERDAUER (40 U/min.)”. “+” o “-“ drücken, bis wann das Display die Stufe

“SCHLEUDER 3: STUFE 3 SCHLEUDERDAUER

(1000 U/min.)”. “ENTER” zu bestätigen. Das Dipslay zeigt “ÄNDERUNG”. “ENTER” drücken, um die Parameter der Stufe zu ändern. Das Display zeigt “SCHLEUDER 3: STUFE 3 SCHLEUDERDAUER DREHGESCHWINDIGKEIT DER TROMMEL”. “+” o “-“ drücken, bis wann das Display die Stufe “SCHLEUDER STUFE SCHLEUDERDAUER”. “ENTER” zu bestätigen. Das Display zeigt “SCHLEUDER 3: STUFE 3 SCHLEUDERDAUER 180 SEKUNDEN”. “+” o “-“ drücken, um den Wert des Parameters zu ändern. „ENTER“ drücken, um den gewünschten Wert zu bestätigen. Das Display zeigt “STUFE GEÄNDERT: BESTÄTIGEN?”. “ENTER” zu bestätigen, oder “STOP” zu absagen. Die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen.

20. PROGRAMMIERUNG EINES NEUEN

ZYKLUS Jeder Zyklus hat seine Einzelheiten; wenn der Zyklus mit den gewünschten Einzelheiten nicht existiert, ist es notwendig einen neuen Zyklus zu schaffen (Siehe Abs. 30). Beispiel: man will eine neue Waschenzyklus speichern. Zuerst muß man die Bücherei der Zyklen durchlesen, um sicher zu sein, daß der gewünschte Waschenzyklus wirklich nicht existiert (Dauer, Stand und Temperatur prüfen). Wenn der gewünschte Waschenzyklus nicht existiert, muß man einen neuen Zyklus speichern. Da in der Bücherei die Waschen 1, 2, 3 und 4 schon gespeichert sind, der neue Zyklus ist “WASCHEN 5”. Ein Zyklus besteht aus Stufenfolge. Man kann voraussetzen, daß einen Waschenzyklus aus einer Stufenfolge besteht.

Stufe 1: Wasserablaß (z.B. bis 5 cm) Stufe 2: Wassereinlauf (z.B. bis 15 cm) Stufe 3: Waschmitteleinlauf (z.B. für 30 Sek.) Stufe 4: Heizung (z.B. bis 45°C) Stufe 5: Waschendauer (z.B. für 5 Min) Man kann voraussetzen, daß während des Zyklus der Motor Nr. 1 (Siehe Abs. 31) und die Drehgeschwindigkeit 40 U/min. ist. Bei dem obengeschriebenen Beispiel, die Maschine, während des Betriebes des neuen Zyklus läuft wie folgt: zuerst überprüft ob es Wasser in der Trommel gibt, danach lässt Wasser ein; danach lässt Waschmittel ein und beginnt die Heizung. Wann die Maschine erreicht die gewünschte Temperatur, gibt es das Klappern für 5 Min. Vor der Programmierung muß man ganz gut den neuen Zyklus angemerkt haben. Man tritt in die Programmierung ein und trägt den neuen Zyklus mit den gewünschten Stufen ein. Das Bullauge aufmachen, um zu programmieren.

E030101CW 23/11/04 Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “PROGRAMMIERUNG/PROGRAMMEN ÄNDERN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „PROGRAMMIERUNG/ ZYKLEN ÄNDERN“ zeigt. “ENTER” drücken. Das Display zeigt “VORWASCHEN”. “+” oder “-“ drücken, bis wann auf dem Display den gewünschten Zyklus gezeigt wird. In diesem Fall soll das Display „WASCHEN“ zeigen. “ENTER” zu bestätigen. Das Display zeigt “WASCHEN 1”. “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „WASCHEN 5“ zeigt. “ENTER” zu bestätigen. “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 1: MOTORTYP EINLADEN”. “+” oder “-“ drücken, um die Parameter der Stufe durchzulesen. “ENTER” drücken, um den Wert eines Parameter zu ändern und mit “+” oder “-“ den Wert zu erhöhen od. zu vermindern. Bei dieser Stufe ändern Sie die folgenden Parameter: MOTORTYP (gleich zu 1), die GESCHWINDIGKEIT DER TROMMEL (gleich zu 40 U/min.), das NIVEAU (gleich zu 15 cm) und den WDT (z.B. gleich zu 15 Minuten). Wann alle Parameter programmiert sind, „MENU“ drücken. Das Display zeigt „STUFE GEÄNDERT: BESTÄTIGEN?“. “ENTER” zu bestätigen od. „STOP“ zu stornieren. Das Display zeigt “WASCHEN 5: STUFE 2: ÄNDERUNG EINLADEN”. “+” oder “-“ drücken, bis das Display “WASCHEN 5: STUFE 2: EINGABE SPÄTER EINLADEN” zeigt. “ENTER” drücken, um die dritte Stufe einzutragen. Das Display zeigt “WASCHEN 5: STUFE 1: ABLASS”. Jetzt könnte man mit “+” oder “-“ das Menü der Stufen durchlesen, aber da die gewünschte Stufe schon am Display gezeigt worden ist, einfach “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 1: ÄNDERUNG ABLASS”. “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 1: MOTORTYP ABLASS”. “+” oder “-“ drücken, um die Parameter der Stufe durchzulesen. “ENTER” drücken, um den Wert eines Parameter zu ändern und mit “+” oder “-“ den Wert zu erhöhen od. zu vermindern. Bei dieser Stufe ändern Sie die folgenden Parameter: MOTORTYP (gleich zu 1), die GESCHWINDIGKEIT DER TROMMEL (gleich zu 40 U/min.) und den WDT (z.B. gleich zu 3 Minuten). Wann alle Parameter programmiert sind, „MENU“ drücken. Das Display zeigt „STUFE GEÄNDERT: BESTÄTIGEN?“. “ENTER” zu bestätigen od. „STOP“ zu stornieren. Das Display zeigt “WASCHEN 5: STUFE 1: ÄNDERUNG ABLASS”. “+” oder “-“ drücken, bis das Display “WASCHEN 5: STUFE 1: EINGABE SPÄTER ABLASS” zeigt. “ENTER” drücken, um die zweite Stufe einzutragen. Das Display zeigt “WASCHEN 5: STUFE 2: EINLADEN EINGABE SPÄTER EINLADEN”. “+” oder “-“ drücken, bis wann auf dem Display den gewünschten Zyklus „WASCHMITTEL“ gezeigt wird; “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 3: ÄNDERUNG WASCHMITTEL”. “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 3: MOTORTYP WASCHMITTEL”. “+” oder “-“ drücken, um die Parameter der Stufe durchzulesen. “ENTER” drücken, um den Wert eines Parameter zu ändern und mit “+” oder “-“ den Wert zu erhöhen od. zu vermindern. Bei dieser Stufe ändern Sie die folgenden Parameter: MOTORTYP (gleich zu 1), die GESCHWINDIGKEIT DER TROMMEL (gleich zu 40 U/min.), das WASCHMITTEL 1 bestätigen und die ZEIT (gleich zu 30 Sekunden). Wann alle Parameter programmiert sind, „MENU“ drücken. Das Display zeigt „STUFE GEÄNDERT: BESTÄTIGEN?“. “ENTER” zu bestätigen od. „STOP“ zu stornieren. Das Display zeigt “WASCHEN 5: STUFE 3: ÄNDERUNG WASCHMITTEL”. “+” oder “-“ drücken, bis das Display “WASCHEN 5: STUFE 3: EINGABE SPÄTER WASCHMITTEL” zeigt. “ENTER” drücken, um die virte Stufe einzutragen. Das Display zeigt “WASCHEN 5: STUFE 1: ABLASS EINGABE SPÄTER EINLADEN”. Jetzt könnte man mit “+” oder “-“ das Menü der Stufen durchlesen, aber da die gewünschte Stufe schon am Display gezeigt worden ist, einfach “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 2: ÄNDERUNG EINLADEN”. Das Display zeigt “WASCHEN 5: STUFE 3: WASCHMITTEL EINGABE SPÄTER EINLADEN”. “+” oder “-“ drücken, bis wann auf dem Display den gewünschten Zyklus „HEIZUNG“ gezeigt wird; “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 4: ÄNDERUNG HEIZUNG”.

E030101CW 23/11/04 “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 4: MOTORTYP HEIZUNG”. “+” oder “-“ drücken, um die Parameter der Stufe durchzulesen. “ENTER” drücken, um den Wert eines Parameter zu ändern und mit “+” oder “-“ den Wert zu erhöhen od. zu vermindern. Bei dieser Stufe ändern Sie die folgenden Parameter: MOTORTYP (gleich zu 1), die GESCHWINDIGKEIT DER TROMMEL (gleich zu 40 U/min.), die TEMPERATUR (gleich zu 45°) und den WDT (z.B. gleich zu 30 Minuten). Wann alle Parameter programmiert sind, „MENU“ drücken. Das Display zeigt „STUFE GEÄNDERT: BESTÄTIGEN?“. “ENTER” zu bestätigen od. „STOP“ zu stornieren. Das Display zeigt “WASCHEN 5: STUFE 4: ÄNDERUNG WASCHMITTEL”. “+” oder “-“ drücken, bis das Display “WASCHEN 5: STUFE 4: EINGABE SPÄTER WASCHMITTEL” zeigt. “ENTER” drücken, um die fünfte Stufe einzutragen.

ABKÜHLUNG: Ablaß des warmes Wassers bis zu einem mindesten programmierbaren Stand und dann Einlauf des kaltes Wassers bis zu einem maximalen programmierbaren Stand. HEIZUNG: Heizung des Wassers bis zu einer programmierbaren Temperatur WASCHENSDAUER: Auflockern für eine programmierbare Zeit und bewahrt die beständige programmierbare Temperatur WASCHMITTEL: programmierbarer Einlauf des Waschmittels für eine programmierbare Zeit VERTEILUNGSDAUER: Verteilung (bis 100 U/min. mit Ablaß zu) für eine programmierbare Zeit SCHLEUDERSDAUER: Schleuder (bis 1000 U/min. mit Ablaß auf) für eine programmierbare Zeit ALLGEMEIN: unbestimmte Stufe, mit der man alle freien Relais verwenden kann. Insgesamt können 430 Stufen gespeichert werden. Die Programmierung einer neuen Stufe besteht aus Parameter (Siehe Abs. 21). Ein Zyklus besteht aus Stufenfolge (Siehe Abs. 17). Das Display zeigt “WASCHEN 5: STUFE 4: HEIZUNG EINGABE SPÄTER EINLADEN”. “+” oder “-“ drücken, bis wann auf dem Display den gewünschten Zyklus „WASCHEN“ gezeigt wird; “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 5: ÄNDERUNG WASCHMITTEL”. “ENTER” drücken. Das Display zeigt “WASCHEN 5: STUFE 5: MOTORTYP WASCHEN”. “+” oder “-“ drücken, um die Parameter der Stufe durchzulesen. “ENTER” drücken, um den Wert eines Parameter zu ändern und mit “+” oder “-“ den Wert zu erhöhen od. zu vermindern. Bei dieser Stufe ändern Sie die folgenden Parameter: MOTORTYP (gleich zu 1), die GESCHWINDIGKEIT DER TROMMEL (gleich zu 40 U/min.), die ZEIT (gleich zu 5 Minuten). Wann alle Parameter programmiert sind, „MENU“ drücken. Das Display zeigt „STUFE GEÄNDERT: BESTÄTIGEN?“. “ENTER” zu bestätigen od. „STOP“ zu stornieren. Das Display zeigt “WASCHEN 5: STUFE 5: ÄNDERUNG WASCHMITTEL”. Jetzt die Programmierung des Zyklus ist mit den 5 Stufen fertig. “MENU” mehrmalen drücken, um wieder in die Hauptmenü zu kommen.

22. DIE STUFENPARAMETER

Die Parameter der Stufen sind: - MOTORRHYTHMUS: der Rhythmus mit dem der Motor nach links und nach rechts dreht (wieviele Sekunden die Rechtsdrehung, die Linksdrehung und die Pause) während der Stufe (Siehe auch Abs. 22) - DREHGESCHWINDIGKEIT: die Geschwindigkeit der Trommel in U/min während der Stufe - EV KALT: wenn gespeichert, Einlauf des Wassers durch das Ventil des kaltes Wassers und direkt in der Trommel - EV WARM: wenn gespeichert, Einlauf des Wassers durch das Ventil des warmes Wassers und direkt in der Trommel - WEICHSPÜLER: wenn gespeichert, läuft das Wasser durch den dritten Waschmittelbehälter - WASCHMITTEL 1: wenn gespeichert, läuft das Wasser (kalt) durch den ersten Waschmittelbehälter. Wenn die Maschine mit einer Seifenpumpe ausgerüstet ist, die Pumpe Nr. 1 ist in Betrieb. - WASCHMITTEL 2: wenn gespeichert, läuft das Wasser (warm) durch den zweiten Waschmittelbehälter. Wenn die Maschine mit Seifenpumpen ausgerüstet ist, die Pumpe Nr. 2 ist in Betrieb. - WASCHMITTEL 3: wenn die Maschine mit 3 Seifenpumpen ausgerüstet ist, die

Die Stufen sind 9: - ABLAß: Wasserablaß bis zu einem programmierbaren Stand oder Zeit - EINLAUF: Wassereinlauf bis zu einem programmierbaren Stand oder Zeit

23/11/04 Pumpe Nr. 3 ist in Betrieb. WASCHMITTEL 4: wenn die Maschine mit 4 Seifenpumpen ausgerüstet ist, die Pumpe Nr. 4 ist in Betrieb. FREE 1: freies Relais, verwendbar in einer Stufe. FREE 2: freies Relais, verwendbar in einer Stufe. SEIFENPUMPE 1, 2, 3, 4, 5, 6, 7 und 8: wenn die Maschine mit mehr v. 4 Seifenpumpen ausgerüstet ist, die Pumpen Nr. 5, 6, 7, 8, 9, 10, 11 e12 sind in Betrieb. EINLAUFEN: wenn gespeichert, Einlauf 5 cm kaltes Wasser, dann beginnt den Einlauf des warmes Wassers. Durch die 2 Ventile das Wasser wird gemischt, um gleichzeitig den gespeicherten Stand und die gespeicherte Temperatur erreichen. STAND: Ende der Stufe in cm. Beispiel Einlaufstufe mit Standparameter 15 cm: die Maschine ladet das Wasser bis zum Stand v. 15 cm ein. Beispiel Ablaßstufe mit Standparameter 5 cm: die Maschine läßt das Wasser bis zum Stand v. 5 cm ab. MINDESTER STAND: nur mit einer Abkühlungsstufe. Der Wasserstand (in cm) erreichen während der Ablassphase des warmes Wassers MAXIMALER STAND: nur mit einer Abkühlungsstufe. Der Wasserstand (in cm) erreichen während der Ablassphase des kaltes Wassers GRADIENTE: nur mit einer Abkühlungsstufe. Die Geschwindigkeit mit der die Temperatur (in °C) nimmt ab. Beispiel: Abkühlungsstufe, hiermit die Parameter. Maximaler Stand 25 cm, minimaler Stand 10 cm, Temperatur 40°C, Gradiente 5°C. Die Maschine beginnt die Abkühlungsphase während des warmes Wassers bis 10 cm abgelasst wird; dann die Maschine ladet bis 25 cm kaltes Wasser ein und gleichzeitig kontrolliert die Temperaturänderung, die nicht über 5°C sein muß. Wann die Temperatur unter 40° ist, die Phase wird beendet TEMPERATUR: Ende der Stufe (in Celsiusgrad). Beispiel 1: Heizungsstufe und die Temperaturparameter ist 90°C: das Wasser wird bis 90°C beheizt. Beispiel 2: Abkühlungsstufe und die Temperaturparameter ist 30°C: das Wasser wird bis 30°C abgekühlt. ZEIT: Ende der Stufe (in Sek.). Beispiel Einlaufenstufe des Waschmittels 1 und der Zeitparameter ist 30 Sek.: die Maschine wird das Waschmittel 1 für 30 Sek. einladen. Beispiel 2: die Stufe ist Schleuderdauer und der Zeitparameter ist 5 min: die Maschine wird für 5 min schluedern. - WDT, watching dog time: Sicherheitszeit (in min), um die Stufe zu beenden. Beispiel: Einlaufstufe, der Standparameter ist 15 cm und der wdt ist 30 min. Die Maschine ladet Wasser bis zu 15 cm ein und muß diese Phase binnen 30 Minuten enden, sonst schnappt der Alarm. Es ist möglich, daß eins oder mehr Stufen nicht gezeigt werden. Es bedeutet, daß die gewünschte Stufe nicht möglich ist. (z.B. Der Temperaturparameter ist nicht möglich mit der Stufe der Schleuderdauer.)

Der Motorrhythmus ist eine Parameterstufe. Die Motorrhythmen sind 16 und werden mit einer Nummer angezeigt (Motor 1, Motor 2 … Motor 15, Motortyp „NEIN“). Die erste 4 Motorrhythmen sind schon gespeichert aber können von dem Benutzer geändert werden (Siehe Abs. 30). Die Motorrhythmen v. Nr. 5 bis Nr. 15 sind frei und programmierbar. Jeder Motorrhythmus besteht aus 3 Daten: die Rechtsdrehung, die Pause und die Linksdrehung (in Sek.). Der Motortyp „NEIN“ hat keine Drehzeit; aus diesem Grund, wenn dieser Motor gewählt wird, er dreht nicht für die ganze Dauer der Stufe. Es ist möglich, daß eins oder mehr Stufen keinen Parameter des Motorrhythmus haben. z.B. Die Stufe der Schleudersdauer oder die Verteilungsdauer, weil nur die Rechtsdrehung möglich ist.

ÄNDERUNG/SPEICHERN EINES MOTORRHYTHMUS Die Änderung eines Motorrhythmus bedeutet: die Drehungsdauer und die Pause von einem Stufenparameter ändern. Wann einer Motorrhythmus geändert wird, werden auch alle die Stufen bezüglich den Motorrhythmus geändert. Beispiel: ändern/speichern den Motorrhythmus 5: 20 Sek. Rechtsdrehung, 10 Sek. Pause, 20 Sek. Linksdrehung. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPEICHERN/ÄNDERN MOTORRHYTHMUS“ zeigt. “ENTER” drücken.

E030101CW 23/11/04 Das Display zeigt “MOTOR 1”. “+” und “-“ drücken, bis wann das Display “ MOTOR 5” zeigt. “ENTER” zu bestätigen. “+” oder “-“ drücken, um die Motorparameter durchzulesen. “ENTER” drücken, dann “+” oder “-“ drücken, um den Wert eines Parameters zu ändern. Mit diesem Beispiel muß man die Parameter VORWÄRTS (20 Sek.), PAUSE (10 Sek.) und RÜCKWÄRTS (20 Sek.) ändern. Wann alle Parameter gespeichert sind, die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen. Telefonanschluß des Haustelephonnetzes zwischen den Mikroprozessor IM6 und das PC sich in Verbindung setzten. Installieren Sie auf einem Fern-PC den driver des Modem. Bitte folgen Sie die folgenden Verbindungsanweisungen (Bitte folgen Sie unbedingt step by step die folgenden Anweisungen!): - Schalten Sie die Maschine mit dem Hauptschalter aus. - Brücken Sie den 9polig Anpassapparat des Modem Serialgate RS 232 Mutter (Siehe No. 3 im Bild) auf 9polig Anpassapparat der Waschmaschine Serialgate RS 232 (Siehe No. 7 im Bild) mit dem bestimmten ausgestatteten Kabel (Siehe No. 5 im Bild) über. - Nehmen Sie die Telefonanleitung des Haustelephonnetzes aus dem Telephonapparat weg (Siehe No. 6 im Bild). - Verbinden Sie die Telefonleitung (Siehe No. 6 im Bild) mit dem Modem (Siehe No. 4 im Bild): ACHTUNG! Den richtigen Stecker zwischen die 2 ist denen nach links. - Schliessen Sie den Speiseleitungsstecker des Modem an (Siehe No. 2 im Bild) - Schliessen Sie den Speiseapparat an der Steckdose (230V, 50Hz) an - Schalten Sie den Modem mit dem Schalter (Siehe No. 2 im Bild) ein: mit Schalter nach oben den Modem ist eingeschaltet - Schalten Sie die Maschine mit dem Hauptschalter ein Auf dem Fern-PC (ausgerüstet mit dem eigenen Modem) starten Sie das Programm “WIZARD”, drücken Sie die folgende Taste für die Modemverbindung:

25. ÄNDERUNG DER SPRACHE

Der Mikroprozessor wird mit einem Mehrsprachigenwörterbuch ausgerüstet. Hierunter das Verfahren für die Ändung der Sprache. Das Bullauge aufmachen. Das Display zeigt “BULLAUGE AUF”. “MENU” drücken. Das Display zeigt “PASSWORD”. 6 X “START” drücken. Das Display zeigt “SPEICHERN/ÄNDERN DER PROGRAMMEN “ “+” oder “-“ drücken, bis wann auf dem Display das Hauptmenu „SPRACHE“ zeigt. “ENTER” zu bestätigen. “+” oder “-“ drücken, um die gespeicherten Sprachen durchzulesen. „ENTER“ drücken, um die gewünschte Sparche zu bestätigen. die Taste “MENU” mehrmals drücken, um die obenen Menu wiederzulesen.

26. ANSCHLUß MIT DEM PERSONAL

COMPUTER Der Mikroprozessor kann durch den Software “WIZARD” gespeichert oder geprüft werden. Durch 9polig Anpassapparat (nicht serienmäßig) (Serialgate RS 232) kann PC- Anschluß erfolgen. Verkabelung wie folgt: - 3polig Kabel mit Kabelnetz - 9polig Anpaßapparat RS 232, Mutter auf beiden Endungen des Kabels - A und B sind die 2 Endungen des Kabels: Steckpin 2 von A an Steckpin 3 von B leiten; Steckpin 3A an 2B Steckpin 5A an 5B - A und B an Kontakt 1, 4, 6 und an Kontakt 7, 8 leiten. - Bei Endung A, Kabelnetz an Steckpin 5 leiten. Die “WIZARD” Anweisungen sind verfügbar in “HELP” des Software. Füllen Sie die Parameter aus und dann drücken Sie auf “SCHLIESSEN”, die Telefonverbindung zu starten. Nach dem Anschluß kann man die vorgeschriebene Programmierung und Diagnose aus fern machen.

28. AUFLISTUNG DER AUFSCHRIFTEN

Hintereinander geben wir eine Auflistung der Aufschriften, die das Display zeigen könnte. BEMERKUNG: Alle Arbeiten zur Installation und Inbetriebnahme sowie Instandhaltung sind nur von qualifiziertem Fachpersonal auszuführen. ALL 1 Thermische Überlast der Motoren. Bitte wenden Sie sich an den technischen Kundendienst. ALL 2 Im Laufen des Programms wird das Bullauge geöffnet. Die Aufschrift wird gelöscht, sobald die Maschine ausgeschaltet wird.

Einige Waschautomatmodellen werden mit dem Modem ausgerüstet. Dank den Modem kann man durch den

10) Bitte wenden Sie sich an den technischen Kundendienst. ALL 3 Der Temperaturfühler ist kaputt. Bitte wenden Sie sich an den technischen Kundendienst. ALL 4 Die Sicherheitszeit für den Wassereinlauf ist beendet. Bitte wenden Sie sich an den technischen Kundendienst. ALL 5 Die Sicherheitszeit für den Wasserablaß ist beendet. Bitte wenden Sie sich an den technischen Kundendienst. ALL 10 Eins od. mehr Platte der Gehäuse sind für die Instandhaltung ausmontiert. (Schutzschalter, wenn installiert). ENDE Endprogramm. Das Bullauge öffnen und die Wäsche entladen. END TEMP Wassertemperatur über 40°C. Die Aufschrift wird gelöscht, wann die Wassertemperatur unter 40°C ist.

Wasserstand über 5 cm am Endprogramm. Die Aufschrift wird gelöscht, wann das ganze Wasser abgelassen wird. BULLAUGE AUF Das Bullauge ist geöffnet und die Maschine ist fertig zum Wäschebeladen. POWER FAIL Das Programm wird vom Stromausfall unterbrochen. „START” drücken, das Programm wiederzulaufen. UNWUCHT Unwucht der Fullmenge während der Schleuder. Der Unwuchtzyklus versucht die Schleuder wiederzustarten. Startversuchen, nachdem der Schleuderzyklus wird übersprungen und das Programm fängt den nächsten Zyklus an. PROGRAMMWAHL Nach dem Beladen der Wäsche und mit der Bullauge zu, die gewählte Programmtaste drücken. VORWASCHEN 1 SCHLEUDER 1 WASCHEN 2 SPÜLUNG 1 SCHLEUDER 1 SPÜLUNG 2 SCHLEUDER 1 SPÜLUNG 3 SCHLEUDER 3 AUFLOCKERN 1 PROGRAMM 3 (35°C – 40°C)

29. DIE GESPEICHERTEN PROGRAMME

Hierunter gibt es die Auflistung der schon gespeicherten Programmen: PROGRAMM 1(40°C – 90°C)

VORWASCHEN 2 SCHLEUDER 1 WASCHEN 11 SPÜLUNG 2 SCHLEUDER 1 SPÜLUNG 2 SCHLEUDER 1 SPÜLUNG 3 SCHLEUDER 3 AUFLOCKERN 1 PROGRAMM 7 (BLUT UND EXKREMENTE)

10) 11) 12) 13) 14) 23/11/04 WASCHEN 2 5 min Waschen mit ausgewuchteter Ladung; Waschmitteleinlauf für 30 Sek. von dem zweiten Waschmittelbehälter (oder Seifenpumpe 2, wenn installiert). Wasserheizung bis 60°C. Motortyp 1. SCHLEUDER 1 WASCHEN 1 SPÜLUNG 1 SCHLEUDER 1 SPÜLUNG 2 SCHLEUDER 1 SPÜLUNG 3 SCHLEUDER 3 AUFLOCKERN 1 WASCHEN 3 5 min Waschen mit ausgewuchteter Ladung; Waschmitteleinlauf für 30 Sek. von dem zweiten Waschmittelbehälter (oder Seifenpumpe 2, wenn installiert). Wasserheizung bis 40°C. Motortyp 1. PROGRAMM 8 (WOLLE SEHR SCHMUTZIG)

WASCHEN 4 5 min Waschen mit ausgewuchteter Ladung; Waschmitteleinlauf für 30 Sek. von dem zweiten Waschmittelbehälter (oder Seifenpumpe 2, wenn installiert). Wasserheizung bis 30°C. Motortyp 1. WASCHEN 5 3 min Waschen mit Wassereinlauf; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 30°C. Motortyp 6.

30. DIE GESPEICHERTEN ZYKLEN

Hierunter die Auflistung der schon gespeicherten Zyklen: WASCHEN 6 5 min Waschen mit ausgewuchteter Beladung; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 90°C. Abkühlung am Ende. Motortyp 1. VORWASCHEN 1 3 min Vorwaschen mit ausgewuchteter Ladung bis 15 cm; Waschmitteleinlauf für 30 Sek. von dem ersten Waschmittelbehälter (oder Seifenpumpe 1, wenn installiert). Wasserheizung bis 40°C. Motortyp 1. WASCHEN 7 10 min Waschen mit ausgewuchteter Beladung; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 90°C. Abkühlung am Ende. Motortyp 1. VORWASCHEN 2 3 min Vorwaschen mit Kaltwassereinlauf; Waschmitteleinlauf für 30 Sek. von dem ersten Waschmittelbehälter (oder Seifenpumpe 1, wenn installiert). Keine Heizung. Motortyp 1. WASCHEN 8 8 min Waschen mit ausgewuchteter Beladung; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 60°C. Motortyp 1. VORWASCHEN 3 3 min Vorwaschen mit ausgewuchteter Ladung bis 15 cm; Waschmitteleinlauf für 30 Sek. von dem ersten Waschmittelbehälter (oder Seifenpumpe 1, wenn installiert). Wasserheizung bis 35°C. Motortyp 1. WASCHEN 9 5 min Waschen mit ausgewuchteter Beladung; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 75°C. Abkühlung am Ende. Motortyp 1. VORWASCHEN 4 3 min Vorwaschen mit ausgewuchteter Ladung bis 15 cm; Waschmitteleinlauf für 30 Sek. von dem ersten Waschmittelbehälter (oder Seifenpumpe 1, wenn installiert). Keine Heizung. Motortyp 6. WASCHEN 10 8 min Waschen mit ausgewuchteter Beladung; 30 Sek. Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert) Heizung des Wassers bis 45°C. Motortyp 1. WASCHEN 1 5 min Waschen mit ausgewuchteter Ladung; Waschmitteleinlauf für 30 Sek. von dem zweiten Waschmittelbehälter (oder Seifenpumpe 2, wenn installiert). Wasserheizung bis 90°C. Motortyp 1. WASCHEN 11 3 min Waschen mit Kaltwassereinlauf; 30 Sek.

E030101CW 23/11/04 Waschmitteleinlauf von dem zweiten Waschmittelbehälter (oder von Pumpe 2, wenn installiert). Motortyp 1. MOTOR 2 Rechtsdrehung: 15 Sek. Pause: 15 Sek. Linksdrehung: 15 Sek. SCHLEUDER 1* 1 min Schleuder 500 U/min. MOTOR 3 Rechtsdrehung: 20 Sek. Pause: 10 Sek. Linksdrehung: 20 Sek. SCHLEUDER 2* 2 min Schleuder 500 U/min. SCHLEUDER 3* 1 min Schleuder 500 U/min und dann 3 min Schleuder 1000 U/min. MOTOR 4 Rechtsdrehung: 5 Sek. Pause: 5 Sek. Linksdrehung: 5 Sek. SCHLEUDER 4* 1 min Schleuder 450 U/min. MOTOR 5 Rechtsdrehung: 10 Sek. Pause: 20 Sek. Linksdrehung: 10 Sek. SCHLEUDER 5* 2 min Schleuder 350 U/min. SCHLEUDER 6* 1 min Schleuder 500 U/min, folgt 2 min Schleuder 750 U/min. MOTOR 6 Rechtsdrehung: 2 Sek. Pause: 20 Sek. Linksdrehung: 2 Sek. SPÜLUNG 1 3 min Spülung mit Warmwassereinlauf (bis 7 cm) und Kaltwassereinlauf (bis 18 cm). Motortyp 1.

32. KALIBRIEREN DES DRÜCKWÄCHTERS

Falls schlechten Arbeitsweise des Drückwächters (falsches Lesen des Wassersniveaus in der Trommel), kann man er kalibrieren. Folgen Sie dieses Verfahren für das Kalibrieren: Maschine eingeschaltet, Tür auf, ohne Wasser und Wäsche in der Trommel, aber in stand by, die Tasten “+” und “-” für mindestens 5 Sekunden gleichzeitig drücken. Das Display zeigt "KALIBRIEREN". Die Taste “START” drücken und das Kalibrieren wird gemacht (wenn Sie nicht die Taste “START” drücken, das Kalibrieren wird nicht gemacht). Schalten Sie die Maschine mit dem ROT-NOTAuschalter aus. SPÜLUNG 2 3 min Spülung mit Kaltwassereinlauf (bis 18 cm). Motortyp 1. SPÜLUNG 3 3 min Spülung mit Kaltwassereinlauf (bis 18 cm); Waschmitteleinlauf für 30 Sek. von dem dritten Waschmittelbehälter. Motortyp 1. SPÜLUNG 4 3 min Spülung mit Kaltwassereinlauf (bis 18 cm). Motortyp 6. SPÜLUNG 5 3 min Spülung mit Kaltwassereinlauf (bis 18 cm); Waschmitteleinlauf für 30 Sek. von dem dritten Waschmittelbehälter. Motortyp 6. AUFLOCKERN 1 Auflockernsdauer 1 min. Motortyp 4. *BEMERKUNG: die normaltourige Waschmaschine (Modell RC) haben nur bis 500 U/min.

31. MOTORRHYTHMEN IM SPEICHER

Hierunter die Auflistung der schon gespeicherten Motorrhythmen: MOTOR 1 Rechtsdrehung: 24 Sek. Pause: 6 Sek. Linksdrehung: 24 Sek.
