MODE D'EMPLOI TU1000 CONRAD

Catele notice est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau/Allersee.

Tous droits réservés, y compris traduction. Toute reproduction, quels que soit le type, par exemple photocopies, microfilms ou saissée dans des pratements de dettelectronique est soumise à une autorisation prétable écritte du l'audeur.

Impression, même partie, interdite

Cette notice est conforme à la reglementation en vigueur lors de l'impression.

Données techniques et conditionnement sourmis à modifications sans aucun préalable

Copyright 2007 par Conrad Electronic SE. Imprimé en Allemagne.

Impressum

Introduction 35
Utilisation conforme 36
Explications des symboles 36
Consignes de sécurité 37
Installation 39
Raccordement 39

Raccordement des sorties Cinch, du cable de telecommande et des antennes 40

Branchement de la tension secteur 41

Utilisation 41

Premiere mise en marche 42
Recherche des stations radio 43
Enregistrement des stations 43
Fonctions RDS 44
Appel des informations sur écran 45
Recherche automatique PTY 45
Commande via la telecommande système 46

Manipulation 46

Entretien 47
Nettoyage 47

Elimination 47
Dépannage 48
Caracteristiques techniques 49

Introduction

Nous vous remercions de l'achat du present produit.

Ce produit répond aux exigences légales nationales et européennes. Afin de maintainir le produit dans son état actuel et d'assurer un fonctionnement sans risques, les utilisateurs sont tenus de suivre les instructions containues dans leprésent mode d'emploi!

Le present mode d'emploi fait partie intégrante du produit. Il contient des consignes importantes pour la mise en service et la manipulation du produit. Tenez compte de ces remarques, également en cas de cession de ce produit à un tiers. Conservez le present mode d'emploi afin de pouvoir le consulter à tout moment.

Tous les noms de société et toutes les designations de produit sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Tél. [phone]

Fax [phone]

e-mail: [e-mail]

du lundi au vendredi 8h00 à 18h00

le samedi de 8h00 à 12h00

Tel. [phone]

Fax [phone]

e-mail: [e-mail]

du lundi au vendredi 8h00 à 12h00,

13h00 à 17h00

Utilisation conforme

Mode d'emploi français

Le symponiseur Renkforce TU-1000 permet de receivevoir les stations radio AM et FM et d'afficher les données RDS diffusées des stations radio sur ondes très courtes.

Le signal de sortie audio à bas niveau doit être transmis à un amplificateur externe pour son amplification. L'appareil n'est pas destiné au branchement direct sur des haut-parleurs.

Ce produit n'est homologué que pour être branché sur une tension alternative de 230V /50Hz

Le produit doit être utilisé uniquement dans des locaux fermés, une utilisation en extérieur est donc interdite. Il convient d'éviter impératifement toute exposition à l'humidité, par ex. dans une salle de bain.

Toute utilisecation autre que designee ci-dessus entraîne l'endommagement du produit ainsi que des risques de court-circuit, d'incendie, d'électrocution, etc.

L'appareil ne doit être ni transformé, ni modifié. Le boîtier ne doit pas être ouvert.

Respectez toutes les consignes de sécurité du present mode d'emploi!

Explications des symboles

Le symbole de l'éclair placé dans un triangle met en garde contre les composants ou les éléments non protégés sous tension situés à l'intérieur du boitier, ou contre les connexions dangereuses au contact. Le contact avec ces composants ou connexions peut être mortel.

Les cables raccordés à de telles connexions ne doivent être raccordés que par un spécialiste ou bien il faut utiliser des cables prêts à brancher.

Aucune piece de l'appareil ne requiert un entretien de la part de l'utilisateur. N'ouvrez donc jamais l'appareil.

Le symbole du point d'exclamation indique à l'utilisateur qu'il doit dire ce mode d'emploi avant la mise en service de l'appareil et qu'il doit le respecter pendant le fonctionnement.

Le symbole de la « main » renvoie à des conseils et consignes d'utilisation particuliers.

Consignes de sécurité

Tout dommage resultant d'un non-respect du present mode d'emploi a pour effet d'annuler la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs!

De même, le constructeur n'assume aucune responsabilité en cas de dommages matériels ou corporels resultant d'une utilisation non conforme de l'appareil ou du non-respect des générées consignes de sécurité. Tout droit à la garantie s'éteint dans de tels cas!

Chère cliente, cher client, Les averissements et consignes de sécurité suivants n'ont pas seulement pour but de protégér l'appareil, mais avant tout votre santé. Veuillez tire attentivement les points suivants :

Pour des raisons de sécurité et d'homologation (CE), il est interdit de transformer et/ou de modifier le produit de son propre chef.
- Toute personne susceptible d'utiliser, de monter, d'instructor cet apparéil, de le mettre en service ou d'en effectuer l'entretien doit être formée et qualifiée en conséquence et respecter la notice d'utilisation.
- L'appareil apparient à la classe de protection II. La source de tension doit être impératifement une prise d'alimentation normée du secteur public (230V~/ 50Hz).
- Veillez à ce que la mise en service de l'appareil soit effectué dans les régles de l'art. Tenez compte à cet effet des indications containues dans leprésent mode d'emploi.
- Veillez à ce que le cordon secteur ne soit pas écrasé, plié, endommagé par des arêtes vives ou ne soit exposé à d'autres sollicitations mécaniques. Evitez des sollicitations thermiques excessives du cordon secteur liées à une chaleur ou un refroidissement extrêmes. Ne modifie pas le cordon secteur. Si cette précaution n'est pas prise, le cordon secteur peut se couver endommagé. Un cordon secteur endommagé peut entraîner une décharge électrique mortelle.
- Si l'appareil ou son cable d'alimentation devaient etre endommages, ne les touche pas. Mettez tout d'abord la prise de courant correspondante hors tension (p. ex. par le biais du coupe-circuit automatique correspondant), puis retirez avec precaution la fiche de secteur de la prise de courant. N'utilisez plus le produit ensuite ; amenez-le dans un atelier spécialised.
- Afin de couper complètement l'appareil du réseau, il faut-retirer la fiche secteur de l'appareil de la prise de courant. Il ne suffit pas d'éteindre l'appareil en appuyant sur l'interrupteur marche/arrêt.
- Ce produit n'est pas un jouet, maintenance-le hors de la portée des enfants. Les enfants ne sont pas en mesure d'évaluier les risques résultat de la manipulation des appareils électriques.

• Ne placez pas de recipients comportant des liquides, p. ex. seaux, vases ou plantes, sur ou a proximé immediate de l'appareil. Les liquides pourraient pénétrer à l'intérieur du boîtier et promètement sa sécurité électrique. Risque important d'accendie ou d'électrocution mortelle! Dans ce cas, mettez la prise de courant correspondante hors tension (déconnectez, p. ex. le coupe-circuit automatique) et retirez ensuite la fiche secteur de la prise de courant. Débranchez tous les câbles de l'appareil. Le produit ne doit plus être remis en service. Confiez-le à un atelier spécialisé.
• Ne touchez jamais à la fiche de secteur de l'appareil avec les mains humides ou mouillées. Risque d'électrocution mortelle!
• Veillez à une ventilation suffisante de l'appareil durant l'utilisation. Ne couvrez pas les orifices d'airation par des magazines, couvertures, rideaux ou objets similaires. Respectez un écart minimal de 15 cm par rapport à d'autres objets.
• N'exposez pas l'appareil ni à des températures extrêmes, des gouttes ou projections d'eau, de fortes vibrations ni à de fortes contraintes mécaniques.
• Ne posez aucune source de chaleur susceptible de provoquer un incendie, telles que des bougies, sur l'appareil.
• Veuillez consultier un spécialiste si vous avez des doutes sur la manière dont fonctionne le produit ou sur des questions de sécurité ou de branchement.
• Ne laïsez pas l'appareil en marche sans surveillance.
• N'utilisez l'appareil que dans des régions climatiques modérées et non tropicales.
  Veillez a ne pas laisser le matériel d'emballage à la portée de tous. Il pourrait constituer un jouet dangereux pour les enfants.
• Tenez également compte des consignes de sécurité supplémentaires dans chacun des chapitres de ce mode d'emploi.
• Respectez également les consignes de sécurité et les instructions de service des autres apparéils raccordés à ce produit.
• En cas de doute quant au raccordement correct de l'appareil ou si vous avez des questions auxquelles vous ne trouvez aucune reponse dans le present mode d'emploi,contactez notre service technique ou un spécialiste.

Installation

Au moment deCHOIsir un emplacement, prenez en compte les caractéristiques de la pièce telles que l'emplacement de la prise la plus proche, etc. De même, veilz à ne pas exposer l'appareil ni à la luzière directe du soleil, ni aux vibrations, ni à la poussière, ni à la chaleur, ni au froid, ni à l'humidité. L'appareil doit se couver éloigné de tout transformateur puissant ou moteur.

Faites uniquement fonctionner l'appareil sur un support horizontal stable. Assurez une circulation d'air suffisante, permettant la dissipation de la chaleur qui se forme. Placez par conséquent l'appareil uniquement sur des surfaces lisses et non pas sur des tapis etc. Veillez à ne pas recouvrir les fentes d'aération du boîtier.

Le non-respect de cette consigne risque d'endommager l'appareil.

N'essayez pas de percer ou de visser de vis supplémentaires dans le boitier pour fixer l'appareil. Cela endommagera l'appareil.

Veillez à une installation stable, la chute eventuelle des apparciels pouvantprésenter un risque d'accident non négligeable.

Vu la diversité des laques et vernis utilisés pour entrenir les meubles, il n'est pas exclu que les pieds de l'appareil, par une réaction chimique, laissent des traces visibles sur la surface du meuble où il est posé. Pour cette raison, il est recommandé de protégger vos meubles précieux avant d'y placer l'appareil.

Raccordement

Assurez-vous avant de brancher l'appareil que la fiche est retiree. Debranchez egalement tous les appeareils connectes de I'alimentation electrique.

Veillez à brancher les prises du bon côté, c'est-à-dire la prise gauche à gauche et la prise droite à droite.

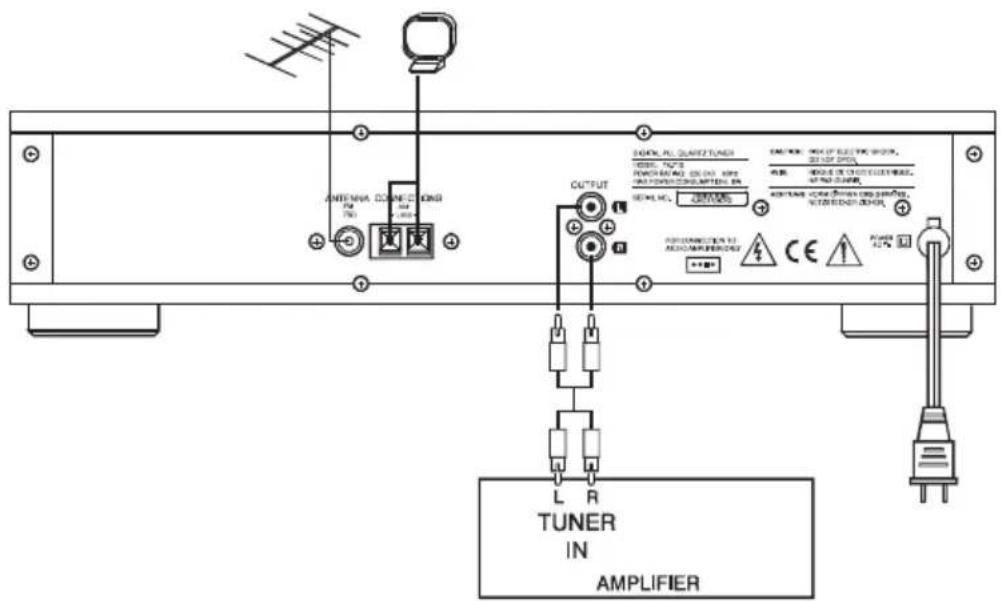

Raccordement des sorties Cinch, du cable de télécommande et des antennes

Pour la connexion des douilles Cinch, n'utilise que le cable Cinch fourni ou blindo adapté à cet effet. L'emploi d'autres cables pourrait provoquer des perturbations. Pour éviter toute distorsion ou désadaptation susceptibles d'endommager l'appareil, ne raccarder aux douilles Cinch que des apparèils équipés aussi de prises Cinch.

N'utilisez que le cable de télécommande fourni pour raccarder les prises de télécommande.

La douille Cinch blanche se branche sur la prise Cinch gauche de l'amplificateur.

La douille Cinch rouge se branche sur la prise Cinch droite de l'amplificateur.

• Connectez les prises OUTPUT à l'entrée TUNER de votre amplificateur.

• Si vous utilisez l'amplificateur HiFi A-1000, branchez dans ce cas l'entrée de télécommande REMOTE SYSTEM TO AMP à la douille de commande REMOTE SYSTEM TUNER de l'amplificateur. Vous pouvez télécommander ensuite le symponiseur avec la télécommande.

• Raccordez l'antenne filaire fournie au contact interieur de la prise ANTENNA FM 75U. Orientez l'antenne filaire de façon à Obtir la meilleure réception possible.

Il est possible de raccarder aussi cette prise à l'antenne extérieure ou au raccardement au cable pour avoir une meilleure réception. Utilisez pour cela un cable d'antenne asymétrique de 75 ohms.

• Branchez l'antenne-cadre fournie aux prises ANTENNA AM LOOP. Orientez l'antenne-cadre AM de façon à d'obtenir la meilleure réception possible. L'antenne-cadre AM peut être fixée au mur ou installée sur une surface plane.

Placez les antennes le plus loin possible des sources de parasites (moteurs, cables secteur, installations radioélectriques etc.)

Branchement de la tension secteur

La touche POWER (1) ne coupe pas complètement l'alimentation électrique de l'appareil. Pour couper correctement l'alimentation électrique, vous devez impérativement débrancher la fiche de secteur.

• Insérez la fiche secteur du syntoniseur dans une prise de courant (230V~/50Hz) du réseau d'alimentation électrique public.

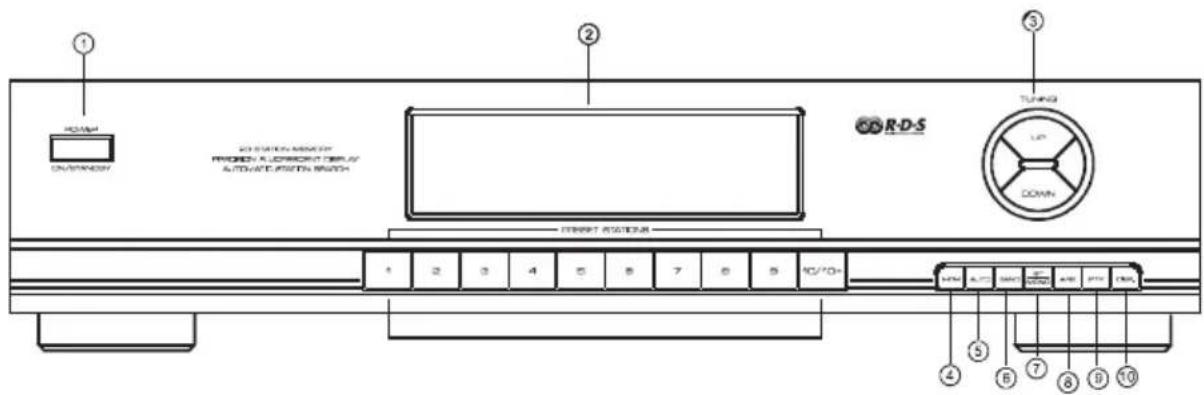

Utilisation

(1) Touche POWER

Cette touche vous permet d'allumer et d'éteindre le synthoniseur.

1 pression > l'appareil est en marche
2 pressions > l'appareil est en mode veille

(2) Ecran

Il affiche la fréquence d'émission, le nom de la station radio et autres informations.

(3) Touches TUNING

Appuyez sur ces touches pour modifier la fréquence de réception.

(4) Touche MEM

Cette touche sert à mémoriser les stations radio sur les touches de mémoire.

(5) Touche AUTO

Cette touche commute entre la recherche automatique et la recherche manuelle des stations.

(6) Touche BAND

Cette touche commute entre la réception AM et FM.

(7) Touche ST/MONO

Cette touche commute entre la réception stéreo et mono.

(8) Touche APS

Cette touche lance la mémorisation automatique des stations radio.

(9) Touche PTY

Cette touche permet de démarrer la recherche PTY (recherche par type de programme).

(10) Touche DISP

Cette touche permet d'afficher les différentes informations d'une station radio à l'écran.

Première mise en marche

• Vérifiez une nouvelle fois que tous les raccordements sont corrects.
• Allumez le symtoniseur à l'aide de la touche POWER (1).
• Allumez l'amplificateur et selectionnee I'entree du syntoniseur.
• Sélectionnez la gamme de réception souhaitée (AM ou FM) à l'aide de la touche BAND (6).

Recherche des stations radio

• Appuyez sur les touches TUNING UP/DOWN (3) pour modifier la fréquence de réception. Deux type de recherche de stations sont disponibles.

• La recherche manuelle modifie la fréquence de réception tant que l'une des touches TUNING (3) est maintainue enforcée. Le texte AUTO n'apparait pas sur l'écran (2). Relâchez la touche dés que la fréquence souhaïée apparait.

• Appuyez sur la touche AUTO (5) pour démarrer la recherche automatique jusqu'à ce que AUTO apparaissse sur l'écran.

• Appuyez sur l'une des touches TUNING (3) pour lancer la recherche.

• La recherche démarre et s'arrête sur la prochaine station convenable captée.

• En presence de mauvaises conditions de réception, il peut arriver que la recherche automatique ne s'arrête pas. Essayez dans ce cas de régler la station radio à l'aide de la recherche manuelle (voir ci-dessus).

Si la réception avait été mauvaise, vous pouvez changer le mode de la réception en mode mono en actionnant la touche ST/MONO (7) (MONO s'affiche sur l'écran (2)). Dans ce mode de fonctionnement, la réception est moins soumise aux perturbations.

Enregistrement des stations

Enregistrement manuel

• Reglez la station radio souhaitée en utilisant la recherche manuelle ou automatique (voir ci-dessus).
  Appuyez sur la touche MEM (4).
• Le texte MEMORY clignote sur l'écran (2) :
  Appuyez maintain sur la touche de recherche des stations sur laquelle vous youlez memoriser la station.
• Vous pouvez selectionner directement les touches de recherche des stations de 1 à 10.
• Pour acceder aux touches de 11 à 20, appuyez d'abord sur la touche 10 (pour désir la plage 11-20), puis sur la touche correspondante du deuxième chiffre.

Mémorisation automatique

• Comme alternative à l'enregistrement manuel des stations radio, vous pouvez selectionner aussi le mode d'enregistrement automatique. Cette fonction enregistre automatiquement les stations radio captables sur les touches de recherche des stations.
• Appuyez sur la touche APS (8) pour lancer l'enregistrement automatique.
• SEARCHING s'affiche sur l'écran (2) pendant l'opération.
• Pour interrompre prematurément l'opération, appuyez à nouveau sur la touche APS (8).

Fonctions RDS

Le sigle RDS signifie système de données radio, c'est-à-dire que des informations supplémentaires imperceptibles et codées sont émises par l'émetteur UKW RDS Avec votre symponiseur TU-1000, vous possédez un apparéil qui est en mesure d'évaluer ces données codées émises par de nombreux établissements de radiodiffusion.

Nom du programme (PS)

Une information est composée de maximum 8 signes alphanumériques. Elle indique à l'utilisateur qu'elle est la station radio qu'il est en train de capter. Elle est directement affichée sur l'écran de l'appareil (par ex. ADO FM).

Type de programme (PTY)

Ce code donne au récepteur des informations concernant le type du programme en cours de réception (par ex. sport, musique classique, journal parlé etc.) Ceci permet à l'auditeur de rechercher de façon ciblée le programme de son choix.

Certaines stations utilisent la fonction radiotexte (RT) pour transmettre des messages. Le message défile lentement de droit à gauche sur l'écran.

Il offre également la possibilité de diffuser de cette maniere une alarmé en cas de catastrophe nationale. Le service PTY n'est cependant pas proposé par toutes les stations.

La liste ci-après indique les codes PTY possibles containues dans les informations RDS :

NONE pas de selection

NEWS Nouvelles

AFFAIRS Affaires

INFO Information, meteorologie, conseil

SPORT Sport

EDUCATE Education

DRAMAPieces de theatre

CULTURE Art et culture

SCIENCE Nature, science

VARIED Activités à la portée de tous

POP M Musique pop

ROCK M Rock

M.O.R. M. Musique voyage

LIGHT M Musique légere

CLASSICS Symphonies, opéras

OTHERM

ALARM Rapports sur les catastrophes

Jazz, musique populaire

Horloge (CT)

L'heure actuelle est transmises également par certaines stations radio.

Appel des informations sur écran

• Appuyez sur la touche DISP (10) pour afficher les différentes informations sur l'écran (2).

1 pression > affichage du nom de la station (PS)

2 pressions > affichage du type de programme (PTY)

3 pressions > affichage de l'heure (CT)

4 pressions > affichage du radiotexte (RT)

5 pressions > affichage de la fréquence de réception

Recherche automatique PTY

• Appuyez sur la touche PTY (9) pour activer cette fonction.
• Appuyez sur les touches TUNING (3) pour selectionner le type de programme souhaite (voir la liste ci-contre).
• Appuyez à nouveau sur la touche PTY (9) pour démarrer la recherche. PTY SEARCH s'affiche sur l'écran (2).
• La recherche s'arrête sur les stations qui émettent le type de programme sélectionné.
• NO PTY apparait sur l'écran (2), cela signifie qu'il n'este pas de station radio captable qui propose ce type de programme.
• Pour interrompre prematurément la recherche PTY, appuyez de nouveau sur la touche PTY (9) pendant la recherche.

Commande via la télécommande système

Vou puez regler aisement depuis voitre fauteuil les fonctions principales du syntoniseur et d'autres appareils de la série HiFi Renkforce a I'aide de la telecommande syste me fournie avec l'amplificateur HiFi A-1000.

La télécommande dispose des touches suivantes:

BAND

Cette touche commute la plage de réception entre AM et FM (meme fonction que la touche BAND (6) de l'appareil).

• MEMO SCAN

Cette touche lit les stations radio enregistrées sur les touches de recherche des stations et passé à l'enregistrement suivant.

• MEMO HOLD

Cette touche arrêté la recherche MEMO SCAN. Le dernier enregistrement de stations radio écoute sera reproduit.

Manipulation

• N'insérez jamais directement la fiche de contact dans une prise de courant, lorsque l'appareil a été transporte d'une pièce froide dans une pièce chaude. L'eau de condensation qui se forme alors risquerait de détruire l'appareil.
  Laissez l'appareil atteindre la température ambiente avant de le brancher. Attendez que l'eau de condensation se soit evaporée.
• Ne tirez jamais sur le cordon pour débrancher la fiche de contact de la prise de courant; retirez plutôt la fiche de contact en la saisissant au niveau des surfaces de préhension prévues à cet effet.
• En cas d'une inutilisation prolongée, retirez la fiche secteur de la prise de courant.
• Pour des raisons de sécurité, débranchez la fiche de contact de la prise de courant par temps d'orage.
• Il est deconseilé d'écouter de la musique de manière prolongée à un volume sonore excessif. Cela peut occasionner des troubles auditifs.

Entretien

Contrôlez régulièrement la sécurité technique de l'appareil en vous assurant par ex. de l'absence d'endommagements au niveau du cordon d'alimentation et du boîtier.

Lorsqu'un fonctionnement sans risques de l'appareil n'est plus assure, mettez-le hors service et voirlez a ce qu'il ne puisse plus etre remis en service involontairement. Retirez la fiche de secteur de la prise de courant!

Le fonctionnement sans risque n'est plus assure du jour que :

• l'appareil ou le cable secteur est visiblement endommagé,
• l'appareil ne fonctionne plus,
• le produit a été stocké durant une période prolongée dans des conditions défavorables ou
• l'appareil a ete soumis à de sévères contraintes durant son transport.

Avant de proceder au nettoyage ou à la maintenance de l'appareil, respectez impérativement les consignes de sécurité suivantes :

L'ouverture de boîtiers et le démontage de pieces risquènt demettre à nu des pieces sous tension.

Avant tout entretien ou remise en état, il faut donc déconnecter l'appareil de toute source de tension.

Les condensateurs montés dans l'appareil peuvent être encore charges même après avoir déconnecté l'appareil de toutes les sources de tension.

Les réparations doivent uniquement être effectuées par un technicien qualifié familiarisé avec les dangers potentiels encourus ou les prescriptions spécifiques en vigueur.

Nettoyage

L'extérieur de l'appareil doit être nettoyé uniquement par un chiffon sec et doux ou par un pinceau. N'utilise en aucune cas de détergent agressif ou de solution chimique, ceux-ci pouvant déterminer la surface du boîtier ou nuire au bon fonctionnement de l'appareil.

Élimination

Si le produit est devenu inutilisable, il conviendra de procéder à son élimination conformément aux prescriptions légales en vigueur.

Dépannage

Avec l'appareil, vous avez acquis un produit à la pointe du développement technique et bénéficiant d'une grande sécurité de fonctionnement. Il est toute fois possible que des problèmes ou des pannes survient.

Voutrouvezci-apresplusireproceduresyoupermietant,lecaséchéant,d'effectuerledepannage:

Respectez impératifement les consignes de sécurité.

Pas de son :

• Un apparéil dans la chaîne de lecture n'est pas activé.
• La fausse entrée a été seLECTIONnée sur l'amplificateur.
• Le bouton de réglage du volume (5) sur l'amplificateur est sur minimum.

Présence de parasites à la réception:

• La fréquence de réception est mal régée.
  L'antenne est mal orientée.
• La radio capte une station faible et le mode de fonctionnement FM est sur „Stereo".

Les données RDS ne peuvent pas etre captées:

• La station ne diffuse pas de données RDS.
• voir également: „Présence de parasites à la réception“

Un canal ne fonctionne pas :

• Un cable Cinch s'est desserré du syntonisateur ou de l'entrée de l'amplificateur.
• Un cable de haut-parleur s'est desserré.

Apparition d'un renflement :

• Un cable Cinch est défectueux.

Les réparations autres que celles qui ont été précédemment décrites doivent être executées uniquement par un technicien qualifié et agrée.

\section*{Caracteristiques techniques}

J RENKFORCE

Généralités :

Tension de service: 230V / 50Hz

Puisance absorbee:7W

Tension de sortie : 220mV / 2,2 k ohms

Dimensions: 420 × 95 × 215mm

Poids: 3,2kg

Syntoniseur FM:

Gamm de fréquences : 87,5-108,0MHz

Sensibilité: 3,9μV (IHF)

Rapport signal/bruit pondéré (@65dBf): mono 70dB

stereo 70dB

Distorsion (@75dBf): mono < 0,15% @1kHz

stéreo <0,2%@1kHz

Déparation des canaux à 400 kHz: 30dB

Séparation stéreo à 1 kHz: 40dB

Courbe de réponse: 40-14 000Hz (+/-3 dB)

Syntoniseur AM:

Gamme de fréquences : 522-1 629kHz

Sensibilité: 68dB/m (446μV/m)

Rapport signal/bruit: 40dB

Inhoudsopgave

Pagina
