AW 2100 AA - Machine à laver ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de chargement	5 kg
Vitesse d'essorage	1000 tr/min
Classe énergétique	A+
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Alimentation électrique	230 V, 50 Hz
Consommation d'eau annuelle	9900 litres
Fonctions principales	Programmes de lavage variés, option de départ différé, contrôle de la mousse
Entretien et nettoyage	Nettoyage du filtre, entretien du joint de porte, nettoyage du tiroir à lessive
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les fuites d'eau
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AW 2100 AA ARTHUR MARTIN

Comment réinitialiser l'ARTHUR MARTIN AW 2100 AA ?

Pour réinitialiser l'appareil, débranchez-le pendant 10 secondes, puis rebranchez-le.

Pourquoi l'appareil ne démarre-t-il pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé.

Comment nettoyer le filtre de l'ARTHUR MARTIN AW 2100 AA ?

Retirez le filtre en suivant les instructions du manuel, rincez-le à l'eau chaude et laissez-le sécher complètement avant de le remettre en place.

Que faire si l'appareil fait un bruit inhabituel ?

Vérifiez s'il y a des objets bloquant le moteur ou les pales. Si le bruit persiste, contactez le service client.

Quel est le programme de lavage recommandé pour les vêtements délicats ?

Utilisez le programme 'Lavage à la main' ou 'Délicat' pour les tissus sensibles afin d'éviter d'endommager vos vêtements.

Comment régler la température de lavage ?

Utilisez le sélecteur de température sur le panneau de contrôle pour choisir la température souhaitée avant de démarrer le cycle de lavage.

L'appareil affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Cela peut indiquer des problèmes tels qu'un bouchon ou un problème de drainage.

Où puis-je trouver des pièces de rechange pour l'ARTHUR MARTIN AW 2100 AA ?

Les pièces de rechange peuvent être trouvées en ligne sur des sites spécialisés ou auprès de revendeurs agréés.

Comment éviter les mauvaises odeurs dans l'appareil ?

Laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer et nettoyez régulièrement le tambour et le filtre.

Quelle est la capacité de lavage de l'ARTHUR MARTIN AW 2100 AA ?

La capacité de lavage de cet appareil est de 7 kg, ce qui convient pour une petite à moyenne charge de linge.

MODE D'EMPLOI AW 2100 AA ARTHUR MARTIN

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averisations s'y rapportant

Ces averissements ont ete rédigés pour voite sécurité et celte d'autrui.

Nous vous prions de dire attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Utilisation

• A la réception de l'appareil, déballez-le oufaites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Cet apparéil a été créé pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparil. Cela représentait un danger pour vous.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilisez pas à des fins commerciales ou industriielles ou pour d'autres buts que celui pour lequel il a été créé.
• Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
• Veiliez à-retirer avant chaque lavage les pieces de monnaie, épingles de suture, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit evaporé avant de placer les articles dans le tambour.
• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pièces se glissant entre le tambour et la cuve.
  Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
• Débranche toujours le lave-linge avant de procéder à son nettoyage et son entretien.

Les sécurités

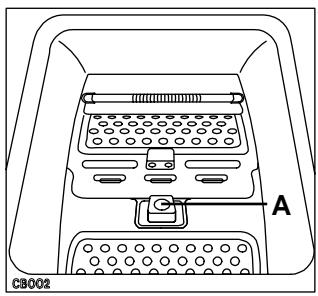

• Couvercle : votre lave-linge est équipé d'une sécurité interdisant la fermeture du couvercle de l'appareil lorsque les portes du tambour sont ouvertes. La mise en route est alors impossible.
  Une sécuritélectronique interdit l'ouverture du cou
  verclependant tout le temps de fonctionnement de
  l'appareil.En fin de cycle,le couvercle peut etre ouvert
  immédiatement:levoyant"Ouverture immediate"
  est alors éteint.Le vérrouillage et déverrouillage du
  couvercle se signale par une alarme sonore "clic/clac"
  destinée àvous avertir du début ou de la fin du cycle.
  Remarque:En cas de panne de courant,le couvercle
  ne pourra etre ouvert qu'au bout de 2 minutes.
• Moteur lavage : une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: lechauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'arrivée d'eau.
• Le système anti-mousse : Le cycle d'essoragelectronique avec essorage intermediaire après le lavage principal et les trois cycles de rincege pour les programmes blanc et couleur garantit une très faible consommation d'eau. Avres le cycle de lavage, le cycle d'essorage reste sous le contrôle du système de détction de mousse. Si nécessaire, le cycle d'esso rage est interrompu jusqu'à ce que la mousse soit évacuée.
• Le système anti-balourd: Cette sécurité permet à l'apparil de conserver une bonne stabilité pendant les essorages intermédiaires ou l'essorage final et déteche donc toute mauvaise répartition de linge (petite charge ou linge noué) auquel le contrôle électronique anti-balourd remedy.
• Le système de positionnement du tambour : ce système électronique permet d'obtenir les portes du tambour en position haute à l'arrêt du programme de lavage et facilitite ainsi le chargement et le retrait du linge.

Il peut arriver qu'un balourd persistent fasse que le tambour ne soit pas en position, tournez alors manuellement le tambour pour que les portes soient en position haute.

Matériaux d'emballage

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puisent être récapurées et recyclés.

  PE<=polyéthylène
  PS < = polystyrol
  PP<=polypropylène

Appareil

Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'utilité ce qui pourrait représentier un danger : coupeze le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture de porte.

Protection de l'environnement

Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :

Utilisez si possible l'appareil à pleine capacité只不过 qu'avac des charges partielles (en veillant toute fois à ne pas surcharger le tambour).
Utilisez la fonction Prélavage uniquement pour le ginge très sale.
- Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

Sommaire

Pour l'utilisateur

3

Description de l'appareil 6

Le bandeau de commande 7

Description des commandes 7-10

Comment faire un lavage 11-12

Chargement du linge 11

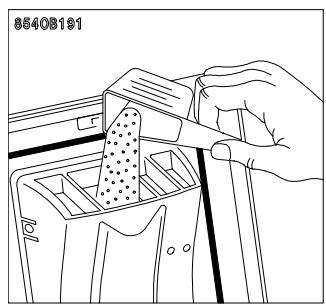

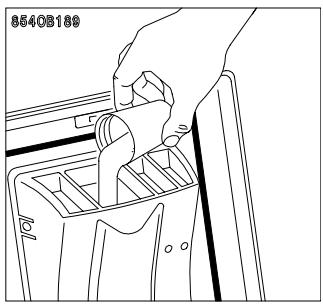

Dosage de la lessive 11

Dosage des additifs 11

Choix du programme souhaité 11

Choix de la température 11

Choix de la vitesse d'essorage ou de l'options

"suppression d'essorage" 11

Choix de l'option désirée 12

Choix du département 12

Demarrage du programme 12

Modification d'un programme en cours 12

Interruption d'un programme en cours 12

Ouverture du couvercle 12

Annulation d'un programme 12

Fin du programme 12

Guide delavage 13

Tri du linge par catégorie 13

Temperatures 13

Traitement des tâches 13

Vérification du linge 13

Charges de linge maximales selon la nature des fibres 14

Les produits lessiviels 14

Symboles internationaux pour l'entretien des textiles 15

Tableau des programmes 16-17

Entretien et nettoyage 18

Detertrage de l'appareil 18

Après chaque cycle de lavage 18

La carrosserie 18

La boite à produits 18

Le filtre de vidange 18

En cas d'anomalie de fonctionnement 19

Garantie 21

ServiceAprèsVente 21

Pour l'installateur

Avertissements 22

Installation 22

Caracteristiques techniques 22

Installation 23

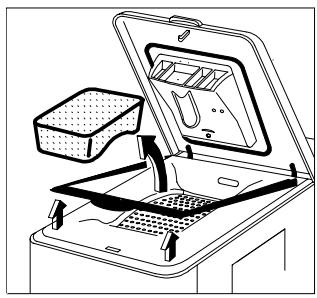

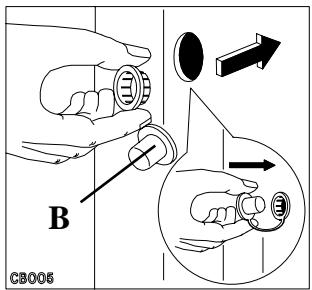

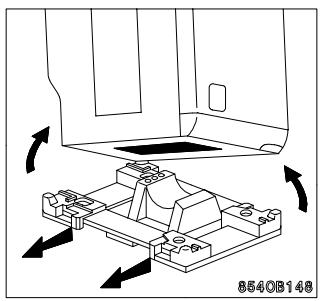

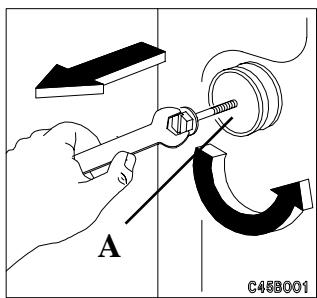

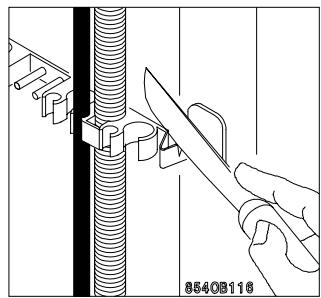

Débridage 23

Emplacement 23

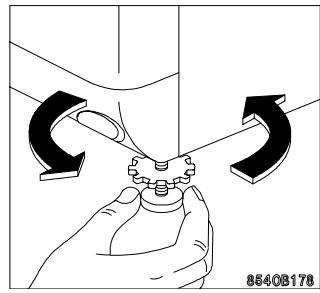

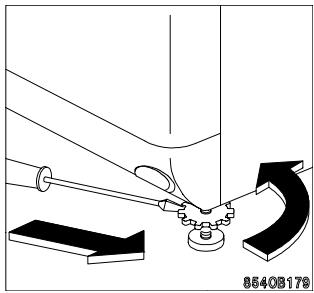

Mise à niveau 24

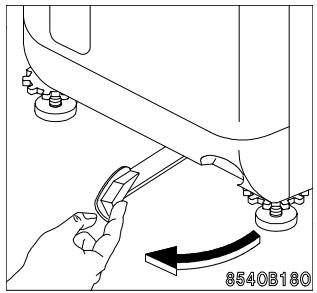

Déplacement de l'appareil 24

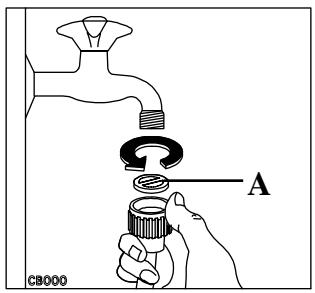

Arrivée d'eau 24

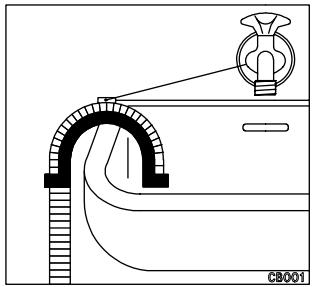

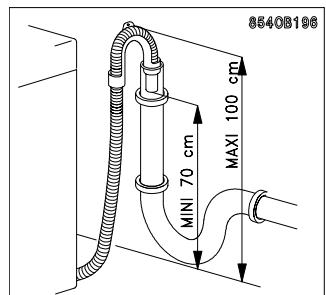

Vidange 24

Branchementélectrique 25

Comment dire votre notice d'utilisation ?

Les symboles suivants vous guideront tout au long de la lecture de votre notice :

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

GRATUIT : Cet apparéil doit vous être livre avec un échantillon d'ARIEL.

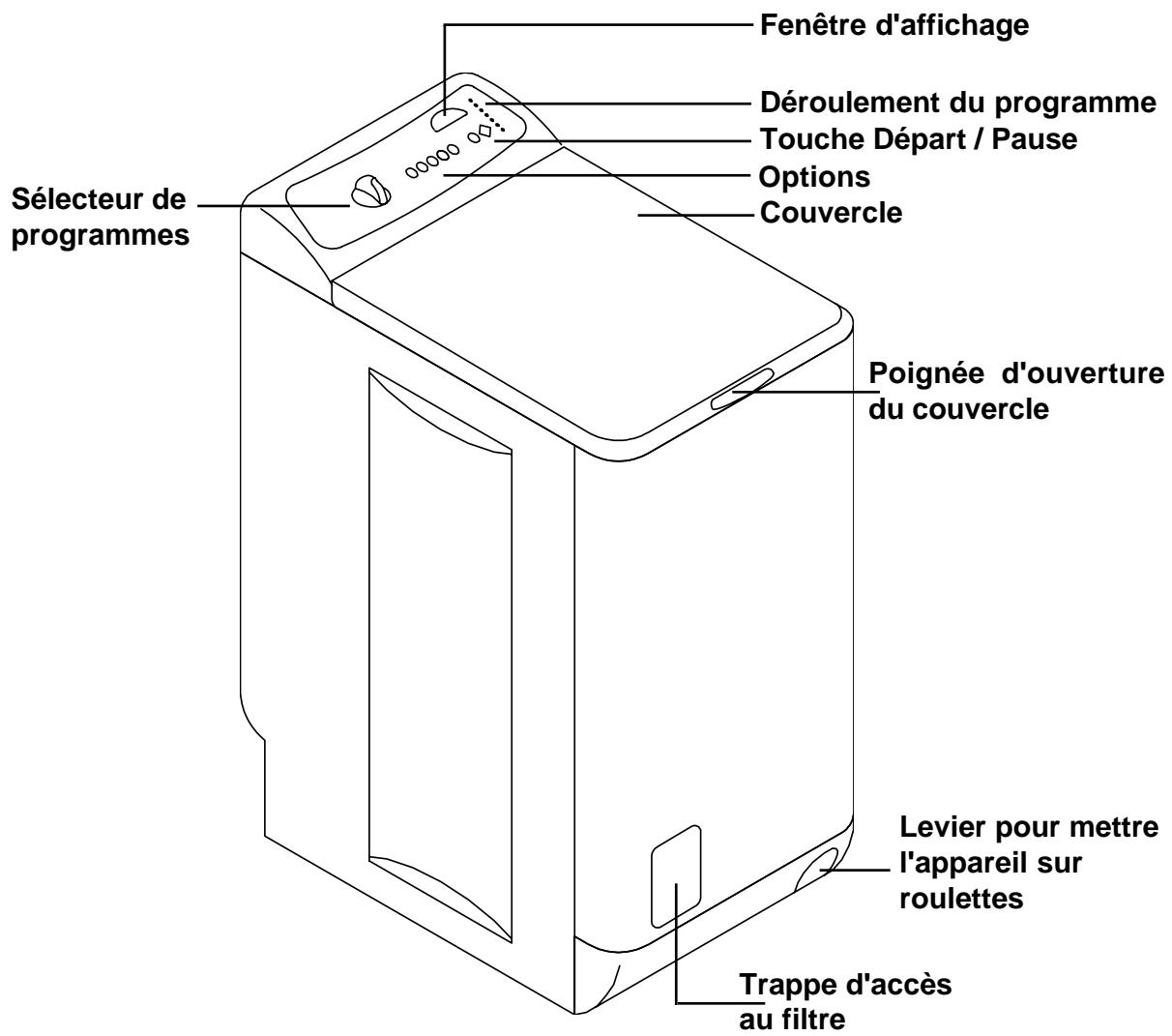

Description de l'appareil

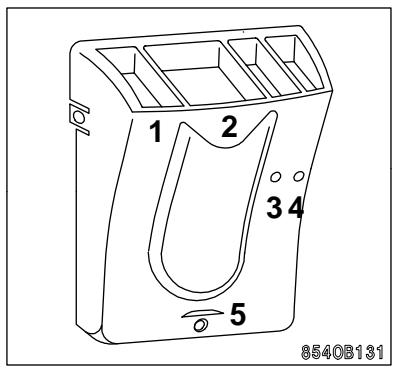

La boîte à produits.

Symboles

1 - prélavage (L)
2 - lavage (LU) (poudre ou lessive liquide)
3 - javellisation (△)
4 - assouplissant (B)

(ne pas dépasser les repères MAX)

5 - Trop-plein assouplissant

Grâce au procédé de lavage "Direct Spray" qui permet de réduire vos consommations en eau et produits lessiviels, n'utilise que les deux tiers des doses préconisées par les fabricants de dessive.

Le bandeau de commande

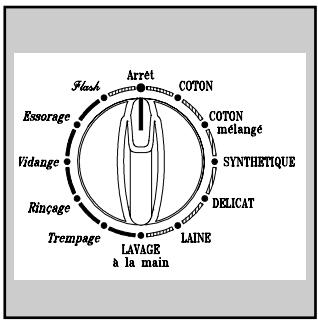

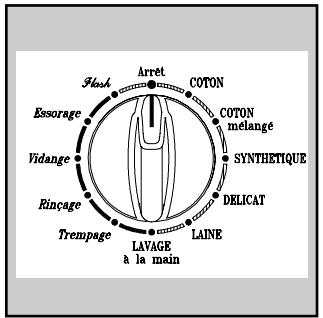

1 Sélecteur de programmes

Il permet de sélectionner le programme le plus adapté à la nature et au degré de salissure de votre linge.

Cette manette est divisée en deux secteurs :

• les programmes de lavage : Coton, Coton mélange, Synthétique, Délicat, Laine et Lavage à la main
  -les programmes supplémentaires et la fonction Arrêt.

Ce sélecteur de programmes peut être tourné soit vers la droite soit vers la gauche.

Après la fin du programme le/selecteur doit être remis sur la position "Arrêt".

Touches options (2 à 8)

Les différentes options sont àCHOISIR après l'affichage du programme et avant d'enclencher la touche "départ/pause".

En appuyant sur ces touches, les voyants correspondants s'allument. En appuyant à nouveau, les voyants s'éteignent. Ils clignotent pendant 3 secondes environ, pour signaler une erreur de seLECTION.

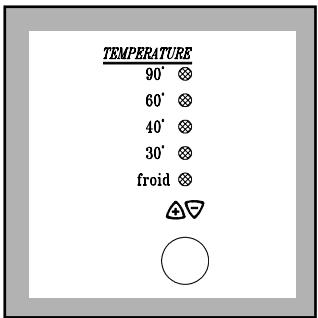

2 Touche "Température"

Lors de la sélection de la température, la température conseillée s'affiche. Cette touche permet de désirar la température du bain de lavage parmi les températures comprises entre froid et 90^ . Il est alors possible de modifier cette température à l'aide de la touche. Pour le besoin de la température de lavage, tenez compte du programme sélectionné et conformez-vous à la température indiquée sur l'étiquette d'entretien de chaque article à laver (voir ① GUIDE DE LAVAGE).

3 Touche "Essorage"

Lors de la sélection du programme, une vitesse maximum (correspondant à la nature du linge) est affichée. Cependant, en appuyant sur la touche "Essorage", il est possible de réduire cette vitesse ou de désirir l'option suppression d'essorage ("E" (vidange) en fonction de vos possibités de séchage.

Essorage

Les vitesses d'essorage dépendent de la nature du linge. Les vitesses sélectionnables sont les suivantes :

Coton/coton mélangé
500/700/900 et 1000 tr/min
- Synthétique/laine/lavage à la main
500/700 et 900 tr/min
Delicat
1500 et 700 tr/min

Suppression d'essorage

Si vous sélectionnez la position "S", le lave-linge n'effectue qu'une vidange. Cette fonction ne peut pas etre selectionnée sur les programmes Coton et Coton mélangé. Cette fonction est très appréciée pour le linge très délicat.

4 Touche “Prélavage”

Le lave-linge effectue un prélavage à 30^ max.

Le prélavage se termine par un bref essorage pour les programmes coton, coton mélangé, synthétiques et par une vidange de l'eau pour les tissus délicats. Il n'est pas possible de désoirl l'option prélavage pour les programmes laine et lavage à la main.

Cette option est conseillée dans le cas de linge très sale.

5 Touche "LGV"

En appuyant sur cette touche, on diminue le temps de lavage de la façon suivante :

• 52 minutes pour les programmes coton à 90^
• 64 minutes pour les programmes coton mélangé à 60^
• 24 minutes pour les synthétiques
• 8 minutes pour les délicats

Cette fonction ne peut être utilisé sur les programmes laine et lavage à la main et est conseillée pour le lavage du linge peu sale.

6 Touche "Arrêt cuve pleine"

Cette touche peut être utilisée avec tous les programmes de lavage et de rincege. L'eau du dernier rincege ne sera pas evacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immidiatement du tambour. Il vous est possible de sélectionner cette option jusqu'au moment des rinceages en sélectionnant auparavant la touche "départ/pause". Le voyant "départ/pause" clignote et la fenêtre d'affichage "Temps restant" indique "0".

Vous avez trois façons différentes pour vidanger l'eau:

• Sélectionnez le programme "Vidange"
  Le lave-linge vidange l'eau sans effectuer l'essorage. Avant de désir le programme "Vidange", le sélecteur de programmes doit être sur la position "Arrêt".
• Appuyez sur la touche "Départ/pause"
  Le lave-linge vidange l'eau et essore le linge en fonction de la nature du linge à la vitesse maximum.
• Sélectionnez la vitesse d'essorage
  Sélectionnez la vitesse d'essorage souhaitation en appuyant sur la touche "Essorage" et enclenchez ensuite la touche "départ/pause".

Attention: si I'eau n'est pas vidangée dans les 18 heures, le lave-linge effectue la vidange automatiquement.

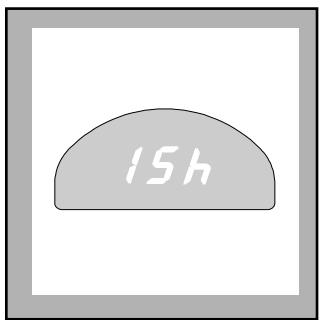

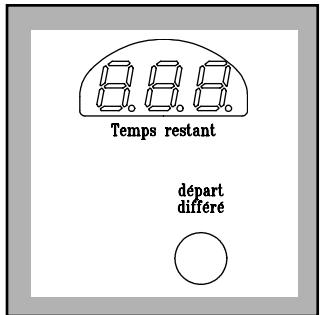

7 Touche "Départ différé"

Cette touche permet de retarder le départ d'un programme de 1 à 24 heures.

Mise en route du Départ différé

• Choisissez le programme et les options.

• Sélectionnez le temps souhaité du départ différé.

• Appuyez sur la touche "départ/pause".
  Le décompte s'affiche en heures.

Il est possible d'ouvoir le couvercle pour charger du linge pendant la période du départ différé en appuyant sur la touche "départ/pause"

Le programme commence des que le temps est écoulé.

Modification du département différé

• Appuyez sur la touche "départ/pause".
• Appuyez sur la touche "départ différé" afin que le nouveau nombre d'heures au bout desquelles vous souhaitez que le programme commence apparaisse dans la fenêtre d'affichage ; si vous désirez annuler le départ différé, amenez le selector de programmes sur la position "Arrêt" et re Sélectionnéz votre programme.
• Appuyez de nouveau sur la touche "départ/pause" de façon à activer la nouvelle sélection du départ différé ou pour démarrer le nouveau programme (dans le cas où le départ différé a été annulé).

Attention: Si vous employez une lessive liquide pour un cycle de lavage avec départ différé, utilisez une boule doseuse que vous placerez directement dans le tambour et choisissez un programme sans prélavage.

Si vous foulez effectuer un prélavage en même temps qu'un départ différé, veuillez utiliser alors une lessive en poudre.

8 Fenêtre d'affichage

Cette fenêtre d'affichage permet de visualiser les informations suivantes :

Annulation du programme - durée du programme - département différé - besoin erroné - codes erreurs.

Annulation du programme

Si vous souhaitez annuler un programme, tournez la manette du sélecteur de programmes sur la position "Arrêt". Il est possible de désirir un nouveau programme, après l'annulation du précédent.

Durée du programme

Celle-ci est calculée en fonction de la charge maximaile prévue pour chaque type de textile. L'indication du temps de lavage apparait en heures et minutes dans la fenetre d'affichage et diminue de minute en minute.

Les durées des programmes peuvent varier en fonction de la température et de la pression d'arrivée d'eau, ainsi que de la tension du secteur de votre installation électrique ou encore en fonction des déetections de moussependant les rincages ou de balours en essorage.

Quand le programme est terminé, "0" clignote dans la fenêtre d'affichage.

Départ différé

Vous pouvez activer le départ différé à l'aide de la touche "départ différé" (24 heures maximum). Le temps écoulé décroit d'heures en heures.

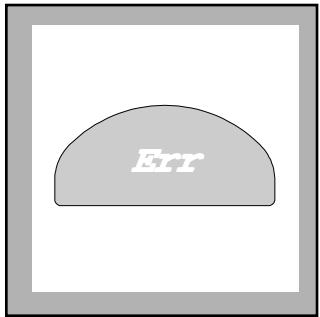

Choix erroné

Si vous sélectionnez une fonction non compatible avec le programme de lavage choisi, la fenêtre "Temps restant" affiche "Err".

Code erreurs

Des anomalies eventuelles dans le fonctionnement sont indiquées par un code erreur sur l'affichage. Le code erreur représentée une aide pour les utilisateurs et pour le Service Àpres Vente (voir pages 19 et 20).

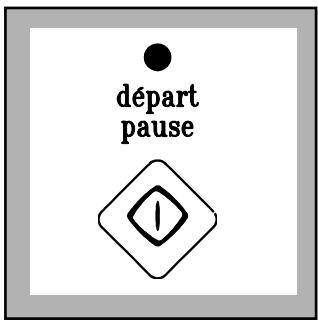

9 Touche "départ/pause"

Cette touche a trois fonctions :

Départ - Pause - Poursuite du cycle après un arrêt cuve pleine ou un trempage.

Départ

Après avoir choisi le programme de lavage, appuyez sur cette touche pour faire démarrer le lave-linge ; le voyant correspondant resté allumé.

Si vous avez sélectionné un départ différé, le compte à rebours commence.

La fénette "Temps restant" affiche la durée du programme ou le départ différé.

Pause

En appuyant sur cette touche, le programme en cours s'interrompt. Il se poursuit quand vous appuyez de nouveau sur cette touche. Pendant la pause, le voyant de la touche "départ/pause" clignote.

Vidange

En appuyant sur la touche "départ/pause":

• L'eau du programme Trempage est vidangée.
• L'eau des programmes avec arrêt cuve pleine est vidangée (touché sélectionnée) et le linge est essoré.

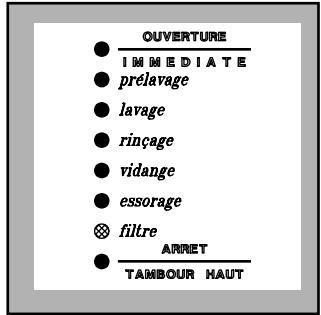

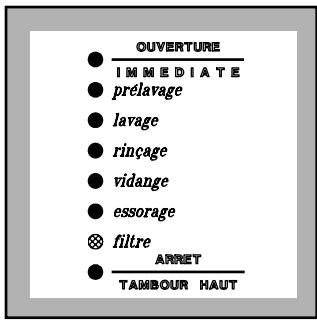

10 Déroulement de programmes

Lorsque vous sélectionné un programme, les voyants correspondants aux différentes phases composant le programme s'allument.

Lorsque le programme démarre, seuls levoyant "ouverture immédiate" et levoyant de la phase en cours restent allumés.

Si deux voyants clignotent en même temps qu'un code erreur dans la fenêtre d'affichage, il peut s'agir des défauts suivants :

• E10 + voyants rincege et arrêt tambour haut :
  = = > le lave-linge ne remplit pas.
• E20 + voyants lavage et arrêt tambour haut :
  = = > le lave-linge ne vidange pas.
• E40 + voyants prélavage et arrêt tambour haut :
  = = > le couvercle n'est pas bien fermé.

Voir le chapitre "Anomalie de fonctionnement" à la page

19 pour l'élimination du défaut.

Informations sur les programmes

Laine

Avec ce programme, il est possible de laver les tissus en laine sur lesquels est reporté le texte "pure laine vierge, lavable en machine, ne rétrécit pas", mais aussi les tissus en laine qui doivent être normalement lavés à la main et tous les autres tissus sur lesquels est reporté le symbole "lavable à la main".

Trempage

Le programme de trempage est un programme séparé qui fonctionne avec la touche "départ/pause" après l'avoir sélectionné.

Il est conseilé pour laver du linge particulièrement sale.
Versez la lessive dans le compartment prélavage L.
La température de lavage est de 30^ et le programme se termine en arrêt cuve pleine.

Il y a 2 façons possibles pour vidanger l'eau:

- une vidange seule

Appuyez sur la touche "départ/pause". L'eau est vidangée.

Vidange et essorage

Tournez la manette du sélecteur de programme sur la position "Arrêt", désir le programme "Essorage" (et évientuellesment la vitesse d'essorage) et appuyez sur la touche "Départ/pause".

Attention

• Si l'eau n'est pas vidangée dans les 24 heures, le lave-linge effectue la vidange automatiquement.
• Àprous la vidange, il est possible de sélectionner un programme de lavage. Tournez la manette du selecteur de programme sur la position "Arrêt", désisissez le programme et appuyez sur la touche "départ/pause".

Rinçage

Ceci est un programme séparé qui permet de rincer et d'essorer le linge lavé à la main.

Le lave-linge effectue 3 rincages et essore le linge à une vitesse d'essorage de 1000 tr/min.

Vidange

Il est possible d'utiliser le programme séparé de vidange pour les programmes finissant en arrêt cuve pleine pour vidanger l'eau du dernier rinçage.

Tournez d'abord la manette du sélecteur de programmes sur la position "Arrêt", puis choisissez le programme "Vidange". Appuyez sur la touche "départ/pause".

Essorage

Ce programme essore le linge à la vitesse maximum. Il est possible deCHOISIR une vitesse d'essorage différente selon la nature du linge avec la touche "Essorage".

Flash

Un programme complet qui peut être combiné aux fonctions suivantes :

Essorage, suppression d'essorage (vidange), arrêt cuve pleine et département.

Ce programme peut être utilisé pour du linge peu sale ou pour rafraîchir celui-ci.

Charge maximum: 2 kg

La température de lavage est de 30^

La durée du programme est de 30 minutes.

La vitesse d'essorage est de 700 tr/min.

Arrêt

Si vous désirez annuler un programme déjà sélectionné, tournez la manette du sélecteur de programme en position "Arrêt". Il est alors possible de désirir un autre programme.

Comment faire un lavage ?

Avant d'effectuer un premier lavage dans votre lavelinge, nous vous recommendons d'effectuer un cycle préliminaire, sans linge, pour le nettoyage du tambour et de la cuve :

• Versez une dose de lessive dans le compartment "lavage".
• Affichez un programme coton à 90^ .
• Sélectionnez la touche "départ/pause": le cycle de lavage commence.

1. Chargement du linge

■ soulevez le couvercle de la machine,
ouvre le tambour à l'aide de vos deux mains en appuyant sur la touche A et en poussant les deux volets jusqu'à ce qu'ils se décrochant,
Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermetre du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :

les deux volets accrochés,
le bouton de verrouillage Aressorti.

2. Dosage de la lessive

Versez la dose de lessive en poudre dans les distributeurs (L) et (L) ou eventuellement un anticalcaire dans le distributeur (L).

Si vous utilisez une lessive liquide, reportez-vous au paragraphe "choix de la lessive" du guide de lavage.

De plus, si vous utilisez de la lessive en doses, introduisez impératifement ces pastilles dans le compartment lavage de la boîte à produits de votre lave linge.

3. Dosage des additives

Versez, le cas échéant, l'assouplissant dans le distributeur assouplissant (E) et l'eau de javel dans le bac (A).

4. Choix du programme souhaité

Tournez le sélecteur de programmes sur le programme choisi. Les voyants correspondants aux phases composant le programme s'allument.

Sile sélecteur de programmes est tourné lorsque le lavelingeffectue un cycle de lavage,le code "Err" apparait dans la fenetre d'affichage et clignote pendant 4 secondes. Le programme se déroule alors sans tener compte de la nouvelle position du sélecteur. Le décompte du cycle en cours apparait a nouveau dans la fenetre d'affichage.

La position "Arrêt" du sélecteur de programmes permet l'annulation du programme et la réinitialisation du lavelinge en cas d'erreur.

5. Choix de la température

Choisissez la température quic correspond au programme choisi, en vous aidant des indications figurant sur le tableau des programmes.

6. Choix de la vitesse d'essorage ou de l'option "suppression d'essorage".

Lors de la sélection du programme, ou en mode pause, le voyant correspondant à la vitesse d'essorage maximum s'allume. Vous pouvez modifier la vitesse d'essorage qui correspond à la nature du linge et au degré d'humidité souhaïte en fin de lavage en fonction de

vos possibilités de séchage. Vous pouvez aussi désiré de réaliser une suppression d'essorage "immediatement après le dernier rincege.

7. Choix de l'option désirée

Appuyez sur la touche ou les touches désirées ; les voyants correspondants s'allument. Lorsqu'une de ces options n'est pas compatible avec le programme choisi, levoyant correspondant clignote pendant 4 secondes et la mention "err" apparait dans la fenêtre d'affichage.

8. Choix du "Départ différé"

Avant demettre en route le programme, si vous dé-sirez leDIFFERER,appuyez sur cette touche jusqu'à l'affi-chage du départ différé souhaite ; Celui-ci apparait dans la fenetre d'affichage (maximum de 24 heures).

9. Demarrage du programme

Appuyez sur la touche "départ/pause": levoyant correspondant cette de clignoter et seuls restent allumés levoyant de la phase en cours d'execution et levoyant de la touche "départ/pause".

Si le départ différé a été choisi, le lave-linge commence le compte à rebours.

La fenêtre "Temps restant" affiche la durée du programme ou le temps du départ différé.

10. Modification d'un programme en cours

Avant d'effectuer toute modification, il fautmettre le lave-linge en PAUSE en appuyant sur la touche "départ/pause".

Si vous désirez changer le programme, il faut d'abord

annuler celui en cours en tournant le sélecteur de programme sur la position "Arrêt".

Choisissez ensuite le nouveau programme et appuyez de nouveau sur la touche "départ/pause".

11. Interruption d'un programme en cours

Appuyez sur la touche "départ/pause": levoyant correspondant clignote pendant la période de la pause.

Réappuyez sur cette même touche pour poursuivre le programme.

12. Ouverture du couvercle

- Ouverture du couvercle en cours de cycle :

L'ouverture immédiate du couvercle est possible pendant toutes les phases de lavage ou la température du bain lessiviel ne dépasse pas 40^ ; le voyant "Ouverture Immédiate" est alors allumé. Actionnez la touche "départ/pause".

- Ouverture du couvercle en fin de cycle :

L'ouverture immédiate du couvercle se signale par un double "clac" du dispositif de vérrouillage. Le voyant "Ouverture immédiate" est étant.

13. Annulation d'un programme

Tournez la manette du sélecteur de programme sur la position "Arrêt".

14. Fin du programme

Le lave-linge s'arrête automatiquement.

Si l'option "Arrêt cuve pleine" est chosesie, le voyant de la touche "départ/pause" clignote pour signaler que l'eau doit être vidangée avant d'ouvrir le couvercle (voir page 8 : touche "arrêt cuve pleine").

Tournez la manette du sélecteur de programmes sur la position "Arrêt".

Sortez le linge.

Débranche la prise de courant et fermez le robinet d'alimentation en eau.

Vérifiez que le tambour soit bien vide : les textiles éventuellesment restés à l'intérieur pourraient être endommages lors du prochain lavage (rétrécir) ou déteindre sur d'autres pièces de linge.

Remarque:

Nous vous recommendons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.

i Guide de lavage

Tri du linge par catégorie :

Pour obtenir les valeurs résultats de lavage, nous vous conseillons de trier le linge par catégorie :

d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques;

"de l'autre, le linge délicat qu'il convient de Traitser avec précaution.

Pour les charges mixtes, charges composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.

Temperatures

Température élevée : 90°C

Idéale pour les articles en coton, lin et chanvre comme les torchons, les serviettes, les draps, les taies d'oreiller, etc. Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne: 60^

Reconnandée pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: 30^ - 40^

Idéale pour les synthétiques délicats, la soie, l'acrylique et les articles en laine portant l'étiquette "pure laine vierge - ne rétrécit pas - (")". Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

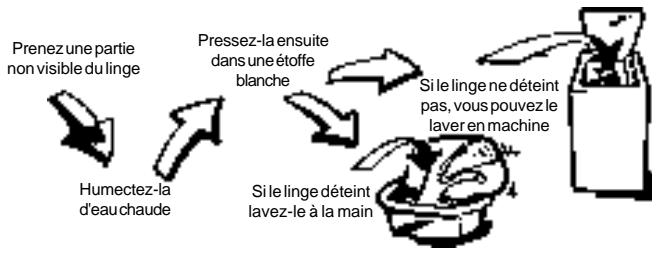

Lavage du linge couleur

Lorsqu 'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant :

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir, surtout si elles sont anciennes, en procédant de l'extérieur de la tache vers l'intérieur, ici afin d'éviter de faire des cernes.

Herbe. Savonnez soigneusement, traitez à l'eau de Javel diluée. Pour les lainages, l'alcool à 90^ peut donner de bons résultats.

Crayon à bille- feuitre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionné d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongle puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à ongles en prénant sole de changer fréquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laissez pas secher les depôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en-retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissutaché.

Vérification du linge

Videz les poches.

Fermez les fermétures à glissière et à pression.

Enlevez les crochets des voilages et mettez les voilages dans une housse.

Retirez les boutons mal cousus, les épingles et les agrafes.

Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.

Cousez ou enlevez les boutons qui ne tiennent qu'à un fil.

Charges de linge maximes selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoit, d'une manière générale, le tambour peut être rempli :

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain 1200g

serviette de toilette 180g

grand drap 1300g

drap 1 personne . 800 g

taiedoreiller 200g

chemise de nuit 180g

pyjamahomme 500g

pyjama infant 200 g

chemisehomme 250g

chemisier 150g

torchon 100g

blouse de travail 300 à 600 g

Produits lessiviels

Les fabricants de lessive indiquent sur les emballages la quantité maximal de lessive à utiliser selon la charge de linge.

Grâce au procédé de lavage "Direct Spray" qui permet de réduire vos consommations en eau et produits lessiviels, n'utilise que les deux tiers des doses préconisées par les fabricants de dessive.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la dureté de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant la Compagnie de distribution d'eau de votre région ou tout autre service compétent.

Nota : N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifique conçus pour l'utilisation dans les machines à laver. Employez des produits neutres pour le lavage de la laine.

Si vous utilisez des lessives liquides, placez la boule doseuse directement dans le tambour. Si vous sechez ensuite votre linge dans un sèche-linge, n'oubliez pas desterolir la boule doseuse. Il est également possible demettre directement la lessive liquide dans le bac pour le lavage (L), a condition de mettre tout de suite le lavelinge en marche.

Les lessives liquides sont indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

De plus, si vous utilisez de la lessive en doses, introduisez impératifement ces pastilles dans le compartment lavage de la boîte à produits de votre lave linge.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommendant la lessive ARIEL.

Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL	95° Lavage a 95°C	60° Lavage a 60°C	40° Lavage a 40°C	30° Lavage a 30°C	Lavage délicut à la main	Ne pas laver
LAVAGE DELICAT		60° Lavage a 60°C		30° Lavage a 40°C

JAVELLISATION

Cl Blanchiment au chloré (javel) permitted (uniquement à froid et avec une solution diluée)

Blanchiment au chloré (javel) proscrit

REPASSAGE

Température elevée max 200℃

Température moyenne max 150℃

Température basse max 110℃

Ne pas repasser

NETTOYAGE A SEC

A Nettoyage à sec (tous les solvants usuels)

P Nettoyage à sec (tous solvants sauf le trichloréthylène)

F Nettoyage à sec (exclusivement solvants pétroliers et R113)

X Ne pas nettoyer à sec

SECHAGE

Séchage linge étendu

Séchage linge sus-pendu

Séchage sur cintre

Haute température Température modérée Séchage en tambourpermis

Ne pas sécher entambour

Tableau des programmes

PROGRAMMES DE LAVAGE

Position du sélecteur de programme	Description programme	Programme de lavage	Options possibles	Charge maxi	Consommations (*)
					Eau litres	Energie kWh	Durée min.
COTON	90°	Blanc, par ex. vê-tement de travailnormalement sale,linge de lit, detable, de corps,serviettes	Prélavage LGVArrêt cuve pleine	4,5 kg	52	1,90	132
	60°
COTONmélange(●)	60°	Blanc ECO, parex. draps de litpeut utilisés, lingede table légère-ment sale, etc.Linge de couleurs,en lin ou en cotonchemises, lingede corps, tissu éponge	Prélavage LGVArrêt cuve pleine	4,5 kg	49	0,83	127
	40°
	30°
	froid
SYNTHETIQUE	60°	Tissus synthétiques, linge decorps, tissus ded Couleur, chemisesqui ne se repas-sent pas, blouses	Prélavage LGVArrêt cuve pleine	2,0 kg	48	0,70	87
	40°
	30°
	froid
DELICAT	40°	Pour tous lestissus délicats,par. les rideaux	Arrêt cuve pleine	2,0 kg	45	0,46	55
	30°
	froid
LAINE	40°	Laine lavable enmachine	Arrêt cuve pleine	1,0 kg	44	0,30	52
	30°
	froid
LAVAGEà la main	40°	Linge très délicatportant le label"lavage à la main"	Arrêt cuve pleine	1,0 kg	44	0,30	55
	30°
	froid

(●) Programme préconisé pour les comparisons sur les bases de la Norme CEI 456 : prog. Coton 60^ .
* Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau ainsi que de la température ambiente. Elles se réferent à la température la plus élevé prévue pour chaque programme.

Tableau des programmes

PROGRAMMES SPECIAUX

Position du sélecteur du programme	Descriptionprogramme	Déroulement duprogramme	Options possibles	Charge maxi	Consommations (*)
					Eau litres	Energie kWh	Durée min.
Trempage	Pour tissus très sales, sauf la laine	Trempage à 40°CArrêt cuve pleine. Pour vidanger, enclenchez la touche Départ/ pause. Au bout de 24 heures la machine se vide automatiquement.		4,5 kg	15	0,50	17
Rinçage **	Le linge lavé à la main peut être rince avec ce programme	3 rincages avec additif liquide. Essorage	Arrêt cuve pleine	4,5 kg2,0 kg	26	0,12	64
Vidange	Vidange de l'eau du dernier rince pour les programmes de lavage s'arêtant l'eau dans la cuve.	Evacuation de l'eau (voir page 8)		/	/	0,01	4
Essorage	Essorage à part pour tous les tissus	Essorage		4,5 kg2,0 kg	/	0,03	14
Flash	Pour tissus peu sales, sauf la laine	Lavage à 30°C2 rincages Essorage bref à 700 tr/min	Arrêt cuve pleine	2,0 kg	38	0,12	30
Arrêt	Annulation	Annulation du programme en cours.		/	/	/	/

• Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau ainsi que de la température ambiente. Elles se réfèrent à la température la plus élevé prévue pour chaque programme.
  ** Touche "Arrêt cuve pleine" non sélectionnée : rincages des programmes coton, javelisation possible.
  Touche "Arrêt cuve pleine" sélectionnée : rincages des programmes synthétiques et délicats.

Entretien et nettoyage

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conscience pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le couvercle et le tambour ouverts après chaque utilisation, ceci afin d'aérer la cuve et d'eviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de I'eau tiède et un détergent doux. Rincez et séchez soigneusement.

Important : n'utilisez jamais d'alcool, solvants ou produits similaires.

La boîte à produits

Démontage:

Exercez une pression sur les clips situés sur chaque coté de la boîte à produits et tirez-la vers le haut.

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une Brosse ou d'un chiffon torsadé.

Contrôlez que les siphons situés à l'arrière de la boite à produits ne sont pas obstrués.

Montage:

Repositionné la boîte à produits dans les encoches jusqu'à clipage.

Le filtr de vidange

Nettoyez régulièrement le filtr se trouvant au bas de l'appareil. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage. Abaissez le tuyau de vidange au-dessus d'un grand récipient posé au sol pour vider le lave-linge de l'eau résiduelle, puis :

■ pour vidanger l'eau résiduelle :

a. Ouvrez le portillon.

b. Placez dessous un réseau de faible hauteur à bord droit. Pour compléter la vidange, tournez le bouchon du filtre de vidange afin que celui-ci se retrouvse à la verticale et puisse libérer l'eau résiduelle.

■ pour nettoyer le filtré :

a. Tournez le filtré dans le sens inverse des aiguilles d'une montre et enlevez-le.

b. Nettoyez-le soigneusement à l'eau courante.
c. Replacez le filtré et revissez-le dans le sens des aiguilles d'une montre.
d. Refermez le portillon.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constazez une anomalie de fonctionnement, consultez les paragraphs ci-dessous avant d'appeler le service après vente. Pendant le fonctionnement du lave-linge, on peut voir apparaitre les codes erreurs suivants dans la fenêtre d'affichage (et le clignotement de voyants du déroulement de cycle, voir page 12).

E10 + voyants rinceage + arrêt tambour haut : Difficulté de replissage
E20 + voyants lavage + arrêt tambour haut : Difficulté de vidange
E40 + voyants prélavage + arrêt tambour haut : Couvercle ouvert
Err: Mauvaise manipulation

Après avoir eliminé les causes évientuelles de l'anomalie, appuyez sur la touche Départ/pause pour faire redémarrer le programme interrompu. Si le code erreur réapparait ou si l'anomalie n'a pas pu être éliminée, consultez le service après vente de votre magasin vendeur.

Symptômes	Solutions
• La machine ne démarre pas	Vérifiez que: ■ les fusibles sont en bon état, ■ l'appareil est correctement branché, ■ le couvercle de votre lave-linge et les volets du tambour sont correctement fermés. (code erreur E40) ■ le départ du programme a été effectivement commandé (touché"départ/pause"seLECTIONnée), ■ il n'y a pas de coupure de courant, ■ le robinet d'eau est complètement ouvert, ■ le filtre d'accroître d'eau n'est pas obstrué.
• La machine ne se remplit pas	Vérifiez que: ■ le robinet d'accroître d'eau est ouvert et que la pression est suffisante, ■ il n'y a pas de coupure d'eau.
• La machine se remplit mais vidange aussiôt	Vérifiez que: ■ la crosse de vidange n'est pas accrochée trop bas.
• La machine n'essore pas et/ou ne vidange pas	Vérifiez que: ■ le tuyau de vidange n'est pas bouché ou plié, (code erreur E20). ■ le filtre de la pompé de vidange n'est pas obstrué, (voyant "filtre"allumé). ■ la charge de linge est correctement répartie dans le tambour. ■ le programme Vidange ou que l'options Arrêt cuve pleine n'ont pas été sélectionnés.
• Vous trouvez de l'eau autour du lave-linge	Vérifiez que: ■ il n'y a pas trop de dessive, ■ la dessive est adaptée au lavage en machine (formation excessive de mousse), ■ la crosse de vidange est correctement accrochée, ■ le filtre de vidange est correctement remis en place après son nettoyage, ■ le tuyau d'accroître d'eau est étanché.
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: ■ la dessive convient au lavage en machine, ■ il n'y a pas trop de linge, ■ le programme de lavage est approprié.
• La machine vibre, est très bruyante	Vérifiez que: ■ l'appareil a été complètement débridé (voir paragraphe "débridage"), ■ l'appareil est de niveau et bien calé, ■ l'appareil n'est pas trop près du mur ou des meubles, ■ le linge est bien réparti dans le tambour, ■ la charge est suffisante.
• Le couvercle ne s'ouvre pas	• Le lave-linge est en phase de chauffage • Le couvercle est encore vérrouillé
• Le cycle de lavage est beau-coup trop long	Vérifiez que: ■ la pression d'eau est suffisante, ■ le filtré d'arrivée d'eau n'est pas obstrué, ■ il n'y a pas eu de coupure de courant.
• La machine s'arrête pendant un cycle de lavage	Vérifiez que: ■ la pression d'eau est suffisante, ■ le filtré d'arrivée d'eau n'est pas obstrué, ■ les fusibles sont en bon état et n'ont pas disjoncté, ■ un arrêt cuve pleine d'eau ne termine pas un programme de lavage
• Le linge n'est pas suffisamment essoré ou de l'eau reste dans le tambour (code erreur E20)	Vérifiez que: ■ le tuyau de vidange n'est pas plié. ■ la hauteur de la crosse de vidange n'est pas supérieure à la hauteur maximale d'un mètre. ■ le filtré de la pompe de vidange n'est pas obstrué, (voyant "filtr" allumé).
• De l'assouplissant s'écoule par l'orifice de trop plein au replissage	Vérifiez que: ■ vous avez respecté la dose prescrite. ■ les siphons situés à l'arrière de la boîte à produit ne sont pas obtrués.

Garantie

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, vous vendeur répondra à toutes vos questions concernant l'achat de votre(AP)appeil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

Service Àpès Vente

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention s'avere nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Àpès Vente.

En cas d'intervention sur votre apparéil, éxigez du Service Àpès Vente les Pièces de Rechange certifiées Constructeur.

i Plaque signalétique

En appelant un Service ÀpRES Vente, indiquez-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la face interieure de la trappe d'accès au filtré et sur la plaque signalétique située à l'arrière de l'appareil.

Avertissements

Installation

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

• Avant de procéder au branchement de votre apparéil lisez attentivement les instructions figurant au chapitre "Branchement électrique".

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

• Lorsque la machine est installée sur un sol moquetté, il faut s'assurer que la moquette n'obstrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
• Le remplacement du cordon alimentation ne doit être réalisé que par le Service ÀpRES-Vente.

Caracteristiques techniques

DIMENSIONS	Hauteur	850 mm
	Largeur	397 mm
	Profondeur	600 mm
TENSION/FREQUENCY		230 V / 50 Hz
PUISSANCE TOTALE		2300 W
CALIBRE DU FUSIBLE		10 A
PRESSION DE L'EAU	minimum	0,05 MPa (0,5 bar)
	maximum	0,8 MPa (8 bar)
VITESSE D'ESSORAGE	coton/coton mélangé	500 / 700 / 900 / 1000 tr/min
	synthétiques/laine	/ 500 / 700 / 900 tr/min
	délicat	/ 500 / 700 tr/min

Consummation électrique (lavage coton mélangé 60^ ) 0,83 kWh pour une charge normalisée de 4,5 kg de coton mélangé

Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électriques et à la directive CEE 73-23 relative à la sécurité électrique.

Installation

Débridage

Les pièces servant à protéger les organes internes du lave-linge pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche du lave-linge.

Les pièces et leurs fixations doivent être conservées en cas de futuror transport.

1. Otez l'emballage de l'appareil. Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un descoins arrêtre pour enlever le socle de transport. Ce dernier se dégage naturellement de l'appareil

1. Ouvrez le couvercle de l'appareil et retirez la cale qui bloque le tambour et celle en plastique rouge. Refermez le couvercle.

1. Sur la partie arrête et à l'aide d'une clé de 10, dévissez et enlevez les deux entreprises rouges (A).

1. Les ouvertures désormais visibles doivent être fermées avec les caches (B) qui se trouvent dans la pochette jointe à l'appareil, sans oublier de rabattre la capsule centrale.

1. Assurez-vous que vous avez bien enlevé toutes ces pieces de l'appareil et conservez-les en cas de futuro transport (déménagement par exemple).

1. Si vous foulez conserveir l'alignement de votre lavelinge avec les meubles adjacent, vous avez la possibilité de couper la barrette de maintain des tuyaux située à l'arrière de votre lavelinge. Vous gagnerez 2 à 3 cm en profondeur. Laissez en place les deux obturateurs lateraux.

Emplacement

Placez l'appareil sur un sol plat et dur.

Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine.

Le robinet, l'installation pour la vidange et la prise de courant doit se trouver à proximé des tuyaux de la machine et du cable d'alimentation.

L'installation de votre apparéil nécessite :

• Une alimentation électrique (voir branchement électrique)
  Une arrivée d'eau avec branchement 20 × 27
  Une évacuation d'eau d'une hauteur minimum de 70 cm.
  ■ Un local aéré

Mise à niveau

Mettez l'appareil à niveau en vissant ou en dévissant les vérins.

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de la machine durant le fonctionnement. ÀpRES la mise à niveau, bloquez les vérins en serrant les bagues manuellement ou à l'aide d'un tournevis.

Déplacement de l'ordinateil

Pour déplacer votre lave-linge, il suffit de lemettre sur ses roulettes en tirant de la droite vers la gauche le levier situé au bas de l'appareil. Une fois la machine placée à l'endroit choisi, ramenez le levier dans sa position initiale.

Arrivée d'eau

Vissez le raccord du tuyau d'alimentation sur le nez fileté du robinet d'arrivée d'eau (20x27), en ayant soin de bien positionner le joint A prévu dans le sachet livre avec l'appareil.

Le tuyau d'arrivée d'eau ne peut pas être prolongé. Sile tuyau est trop court, achetez un tuyau pour haute pression plus long.

L'autre extrémité du tuyau d'arrivée d'eau, du côte de la machine, peut être orientée dans n'importe qu'elle direction. Dévissez un peu la bague de serrage, tournez le bout du tuyau et revissez solidement la bague.

Vidange

La crosse du tuyau de vidange peut être placée de deux manières différentes:

Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 70 et 100 cm.

Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange, pour éviter tout siphonnage eventuel.

En outre, le tuyau de vidange ne devra former aucun coude. Il devra etre placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée precedemment.

Sur le bord d'un lavabo à l'aide d'un coude en plastique livre avec l'appareil :

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

Important :

Eneldom cas, le tuyau de vidange ne doit etre rallongé.

L'inobservation de ces règes pourrait entraîner un fonctionnement anormal de votre lave-linge.

Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par le lave-linge, compte-tenu des autres appareils électriques branchés.

Calibre des fusibles de ligne (un par phase): 10 A en 230 V.

Important

L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF. C. 15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant compteant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF. C. 15.100 et aux prescriptions de l'E.D.F. et facilement accessible.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.
