AWN 1475 - Machine à laver ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lave-linge frontal
Capacité de lavage	7 kg
Vitesse d'essorage	1400 tours/minute
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	85 cm (hauteur) x 60 cm (largeur) x 54 cm (profondeur)
Poids	70 kg
Classe énergétique	A+++
Fonctions principales	Programmes de lavage variés, départ différé, option de prélavage
Entretien et nettoyage	Nettoyage du filtre, nettoyage du tiroir à lessive, entretien du joint de porte
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de verrouillage de porte, protection contre les débordements
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AWN 1475 ARTHUR MARTIN

Que faire si mon ARTHUR MARTIN AWN 1475 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Essayez de réinitialiser l'appareil en débranchant et rebranchant l'alimentation.

Comment résoudre un problème de fuite d'eau ?

Vérifiez les tuyaux de drainage et les joints pour tout signe de dommage ou de déconnexion. Assurez-vous également que le filtre n'est pas obstrué.

Pourquoi mon ARTHUR MARTIN AWN 1475 ne chauffe-t-il pas correctement ?

Assurez-vous que le réglage de la température est adéquat. Si le problème persiste, cela peut indiquer un dysfonctionnement de l'élément chauffant.

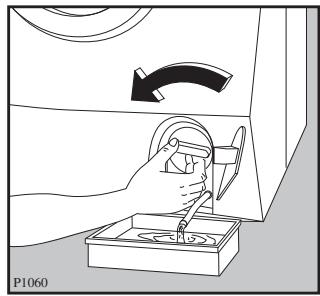

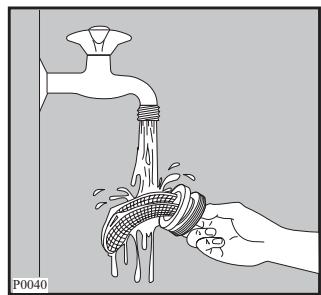

Comment nettoyer le filtre de l'ARTHUR MARTIN AWN 1475 ?

Retirez le filtre de l'appareil et rincez-le à l'eau tiède. Utilisez une brosse douce pour éliminer les résidus. Assurez-vous qu'il est complètement sec avant de le remettre en place.

Que faire si l'appareil émet un bruit inhabituel ?

Vérifiez si des objets bloquent le ventilateur ou si des éléments internes sont desserrés. Si le bruit persiste, contactez un service après-vente.

Comment régler les paramètres de programme ?

Consultez le panneau de contrôle pour accéder aux différents programmes. Sélectionnez le programme souhaité en utilisant les boutons appropriés.

Mon appareil affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. En général, un code d'erreur indique un problème spécifique qui peut nécessiter une intervention technique.

L'appareil ne termine pas le cycle de lavage, pourquoi ?

Cela peut être dû à un problème de drainage. Vérifiez si le tuyau de vidange est obstrué ou mal positionné.

Comment effectuer un cycle de nettoyage de l'appareil ?

Utilisez un nettoyant spécial pour appareils et suivez les instructions du fabricant pour effectuer un cycle de nettoyage. Cela aide à éliminer les résidus et à maintenir l'appareil en bon état.

MODE D'EMPLOI AWN 1475 ARTHUR MARTIN

Pour une vie plus facile.

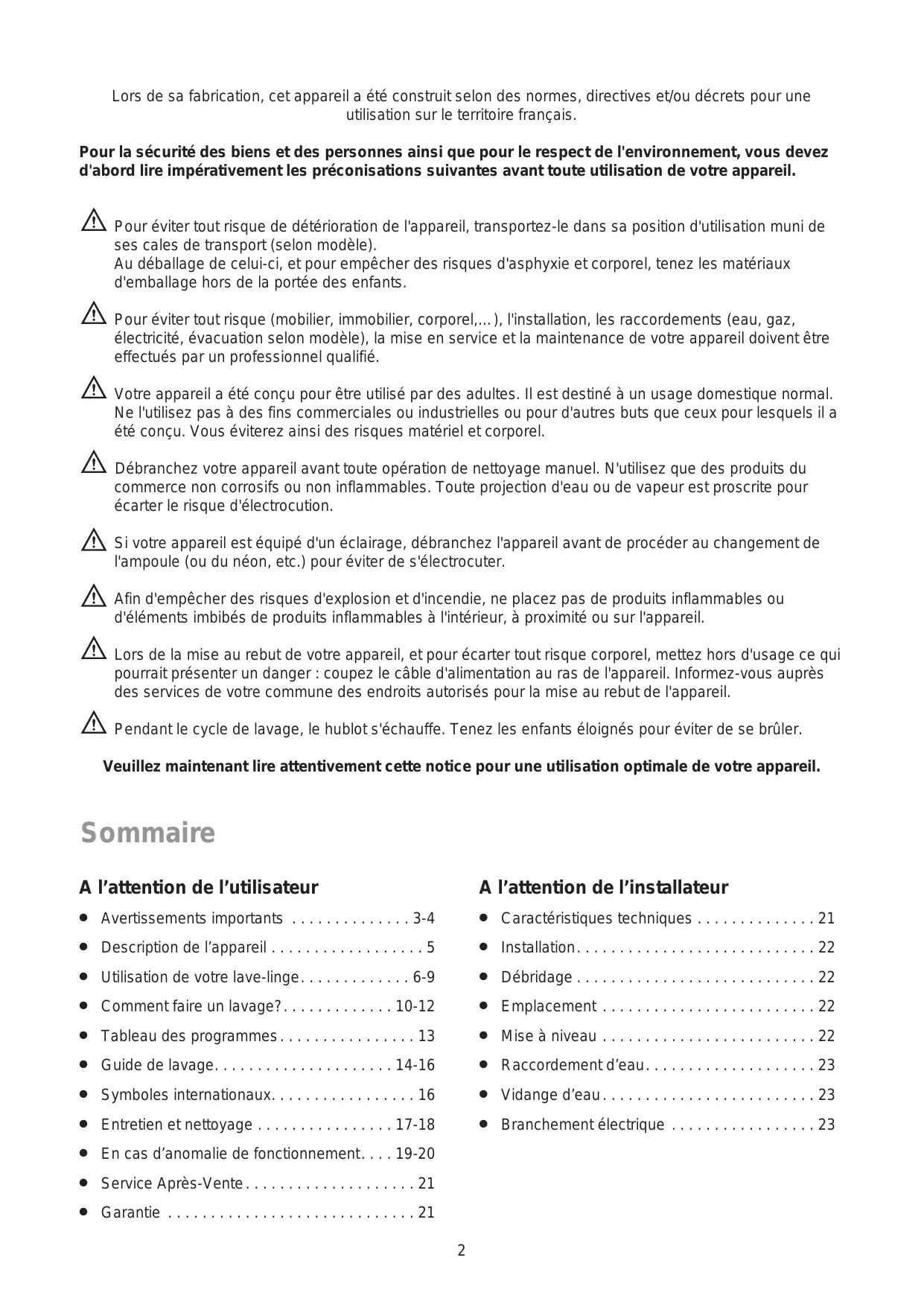

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour uneutilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de détérioration de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Votre appeareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Vous eviterez ainsi des risques matriel et corporel.

Débranche chez la fournisse neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.

Si vous appeareil est equiped d'un eclairage, debranchez l'appareil avant de proceder au changement de I'ampoule (ou du neon, etc.) pour eviter de s'electrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximé ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants 3-4
  Description de l'appareil 5
  Utilisation de votre lave-linge. 6-9
  Comment faire un lavage? 10-12
  Tableau des programmes. 13
  Guide de lavage. 14-16
• Symboles internationaux. 16

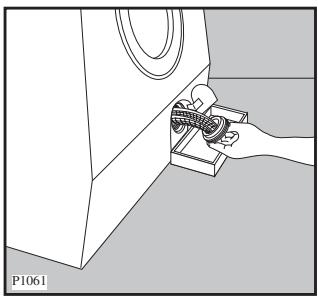

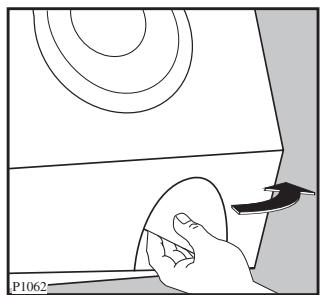

• Entretien et nettoyage 17-18
• En cas d'anomalie de fonctionnement. 19-20

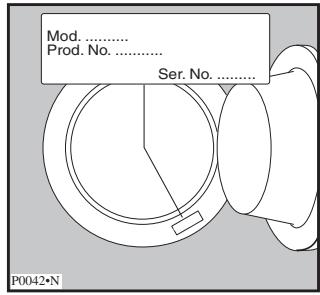

  ServiceApres-Vente. 21
  Garantie 21

A l'attention de l'inseilasteur

• Caractéristiques techniques 21
  Installation. 22

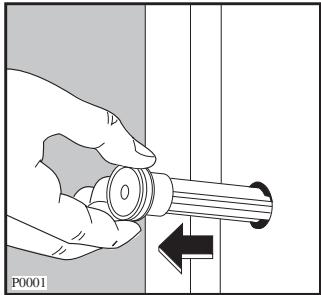

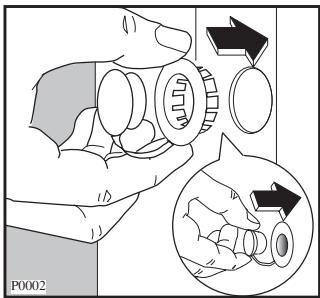

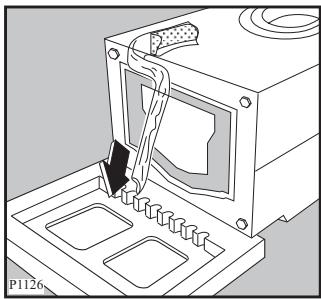

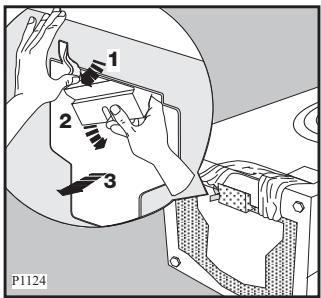

• Debridage 22
• Emplacement 22

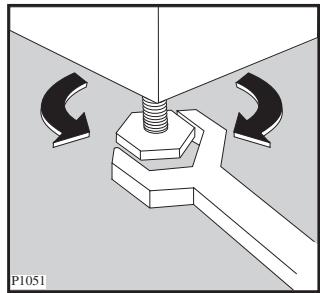

  Mise a niveau 22

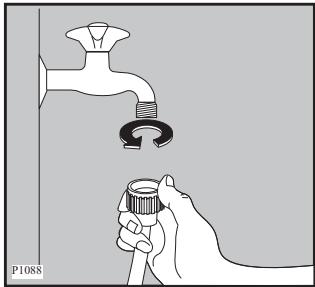

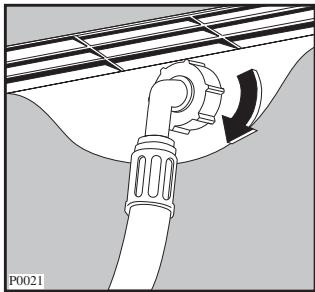

  Raccordement d'eau. 23

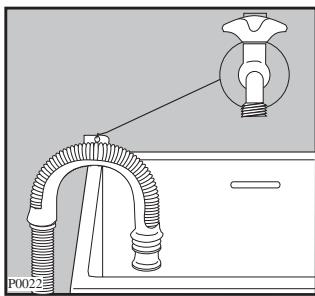

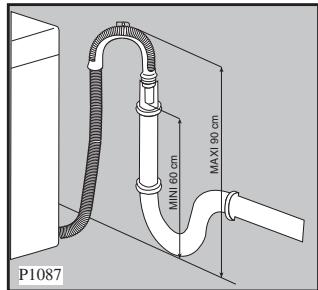

  Vidange d'eau. 23
• Branchement électrique 23

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommandations

Informations liées à la protection de l'environnement

Avertissements importants

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement de celui et des averissements s'y rapportant.

Ces averissements ont ete redigés pour voite securite et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranchetz Throughout la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.

• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.

• Ne mettez pas dans le lave-linge les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.

• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pieces se glissent entre le tambour et la cuve.
  Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
• Débranche toujours le lave-linge avant de procéder à son nettoyage et à son entretien.
• Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
  Assurez-vous que les boutons et les fermétures à glissière sont fermés.
• Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien eté evacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
• Les petits animaux domestiques peuvent se glisser dans le tambour du lave-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
• Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
• Si le lava-linge est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
• Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié. Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
  Assurez-vous, après avoirinstallé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
• Cet apparéil est lourd. Faites attention lors de son déplacement.

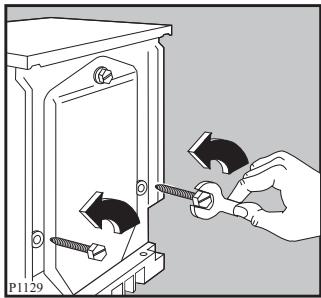

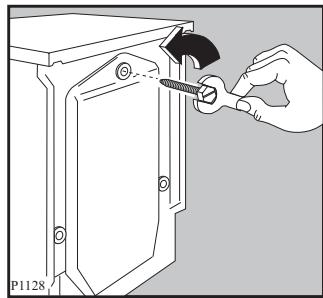

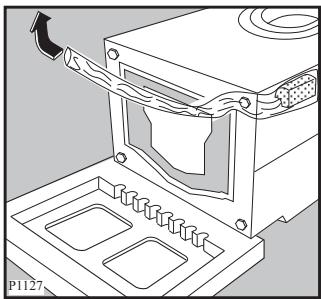

• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique

A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les sécurités

• Hublot: le lave-linge ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'accuee d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égoutte.

Protection de l'environnement

• Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous

aupres des services de votre commune) pour qu'ils puissant etre récapurés et recyclés.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avoc des charges partielles (en veillant toute fois à ne pas surcharger le tambour).

• N'utilisez la fonction de prélavage que pour du linge très sale.

• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représententer un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme déchet menager. Il doit plutot etre remis au point de ramassage concenre, se chargeant du recyclage du materiel electrique et electronique. En vous assurant que ce produit est eliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'elimination des déchets menagers ou le magasin ou vous avez acheté le produit.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-vente du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, ferméture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-vente.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

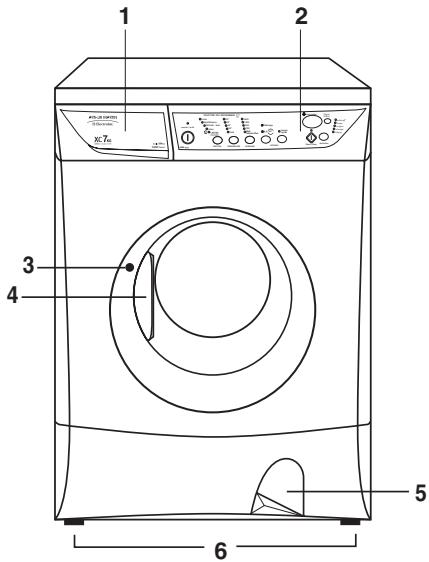

Description de l'appareil

1 Le distributeur de produits
2 Le bandeau de commandes
3 Levoyant "hublot verrouille"
4 La poignée du hublot
5 Le filtrre
6 Les vérins

Levoyant "hublot verrouillé"

Le hublot est verrouillé durant tout le programme. Il ne peut être ouvert qu'à certaines conditions et après l'extinction duvoyant (voir page 12).

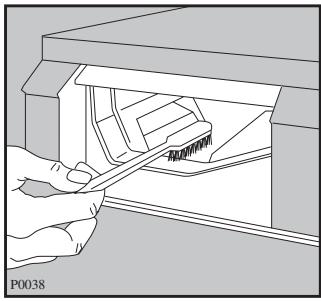

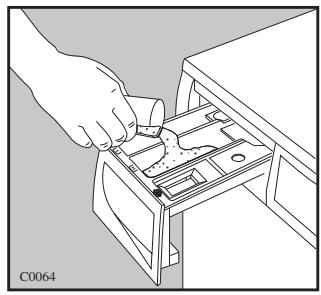

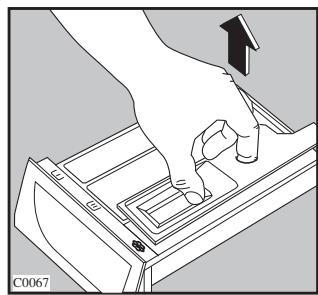

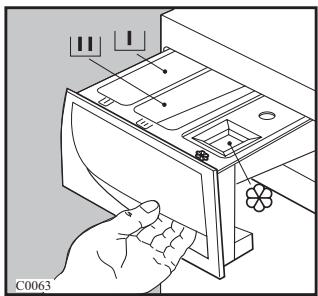

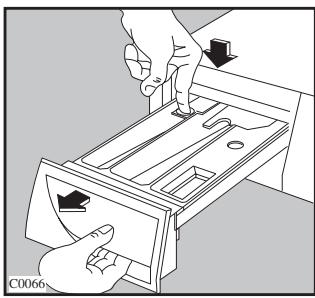

Le distributeur de produits

Symboles

L Prélavage
Lavage

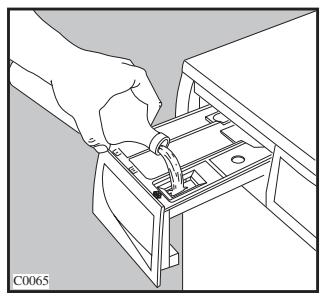

Assouplissant

Important! Le distributeur de produits de cet apparéil n'a pas de compartment pour l'eau de Javel.

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

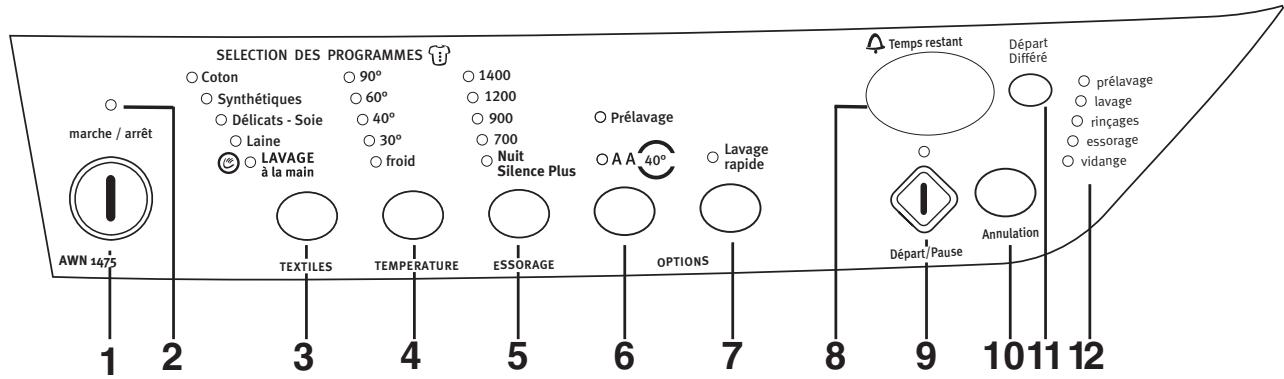

Le bandeau de commande

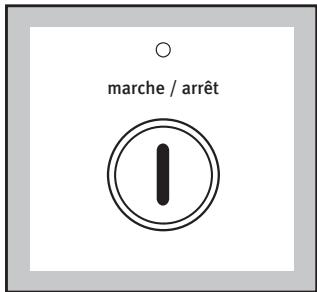

1 Touche "marche/arrêt"

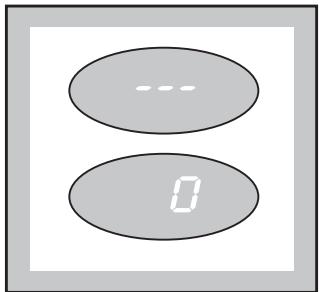

Appuyez sur cette touche pourmettrele lave-lingesous tension:trois tirets clignotants ou un zéroclignotant apparaissent sur I'ecran d'affichage (8).Reportez-vousauxexplicationsplusdétailléesdes pages7 et 8.Pourmettrele lave-linge hors tension,appuyezde nouveau sur cette touche.

2 Voyant de mise sous tension

Il est relié à la touche "marche/arrêt": il s'allume quand vous appuyez sur la touche et s'éteint quand vous appuyez de nouveau.

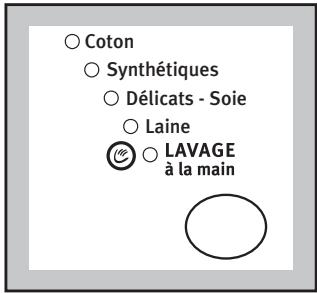

3 Touche "TEXTILES"

Appuyez plusieurs fois sur cette touche pourCHOISIR le programme en fonction du linge a laver. Levoyant correspondant au programme selectionné s'allume. Le lave-linge propose une température et selectionne automatiquement la valeur maximum d'essorage prévue pour le programme que vous avez choisi. Ces valeurs peuvent etre modifiées en agissant sur les touches correspondantes (4 et 5). L'écran affiche la durée du programme selectionné, calculée en fonction de la charge maximum prévue pour chaque type de tissu, et le voyant de la touche "Départ/Pause" commence à clignoter.

Si la charge de linge est réduite, lors du démarrage du cycle, l'écran d'affichage indiquera toujours la durée relative à la charge maximum. Au cours du programme il y aura un réajustement de la durée.

LAVAGE à la main

Si vous sélectionnez ce programme, vous obtienda un lavage particulièrement délicat, adapté au linge dont l'étiquette indique "laver à la main".

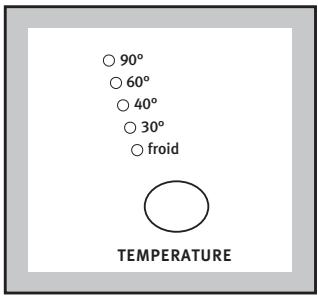

4 Touche "TEMPERATURE"

Appuyez plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez désirir une valeur différente de celle qui est proposée par le lave-linge; le voyant correspondant s'allume.

La température maximum est de 90^ pour le Coton, de 60^ pour les Synthétiques, de 40^ pour le linge délicat et la Soie, la Laine et le LAVAGE "à la main".

A la position "froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être可以选择 pour le linge très délicat, tel que les voilages par exemple.

La température peut être modifiée durant la phase de lavage (voir touche "Départ/Pause"): dans ce cas, le lave-linge recommencera le cycle depuis le début.

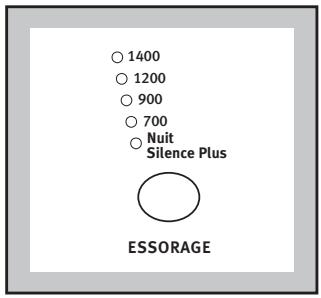

5 Touche "ESSORAGE"

Appuyez plusieurs fois sur cette touche pour modifier la vitesse de l'essorage si vous souhaitez désirir une valeur différente de cette qui est proposée par le lave-linge; le voyant correspondant s'allume.

Les vitesses maximum pour les divers types de tissus sont les suivantes :

• coton: 1400 tr/min;
• synthétiques, laine, lavage "à la main": 900 tr/min;
• linge délicat et soie: 700 tr/min.

En choisissant la fonction Nuit Silence Plus l'eau du dernier rincege n'est pas evacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour des l'arrêt de l'appareil.

Puisque le fonctionnement de l'appareil est très silencieux (aucun essorage n'est effectué), cette option peut êtrecision pour un lavage de nuit, pour profiter du tarif heures creuses.

Dans les programmes pour coton, l'appareil effectuera 3 rincages supplémentaires et 1 rince supplémentaire dans les programmes synthétiques.

A la fin du cycle, le voyant correspondant à la fonction Nuit Silence Plus et le voyant "hublot verrouillé" restent allumés, le voyant de la touche "Départ Pause" s'éteint et l'écran d'affichage visualise un zéro clignotant pour indiquer que l'eau doit être vidangée.

Pour compléter le cycle, appuyez une fois sur la touche "Annulation" et désissez l'une de ces possibités:

• vidange seule:

appuyez sur la touche TEXTILES pour sélectionnner un programme quelconque et appuyez trois fois sur la touche "Annulation" jusqu'à ce que le voyant "vidange" s'allume, puis appuyez sur "Départ Pause".

• vidange et essorage:

appuyez sur la touche TEXTILES pour sélectionner le programme précédemment sélectionné,CHOISSEZ une vitesse d'essorage au moyen de la touche ESSORAGE s'il est nécessaire et appuyez sur "Départ Pause".

Attention! Si, par erreur, vous avez appuyé plusieurs fois sur la touche "Annulation", l'écran affiche trois tirets clignotants. Pour vidanger, il faudra sélectionner un programme de lavage quelconque avec la touche TEXTILES puis appuyer trois fois sur "Annulation" pour se positionner sur "vidange" (seulvoyant allumé).

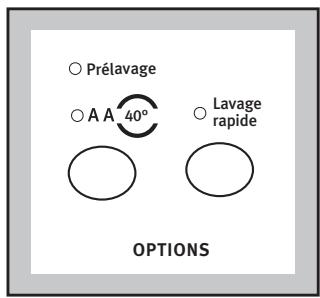

6 Touche OPTIONS

Elle permet deCHOISIR entre deux fonctions :

• Préavage: si vous souhaitez effectuer un prélavage avant le lavage, choisissez cette fonction (qui ne peut pas être selectionnée pour la laine et le LAVAGE “à la main” ©).

Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et

synthétiques alors que pour le programme lingué délicat, seule la vidange de l'eau est effectué.

• AA 40^ : peut être seLECTIONnée pour le coton et les synthétiques peu ou normalement sales avec des températures de 40^ ou supérieures.

EnCHOIsiassant une tempereute de 40^ le temps de mainien du bain de lavage a 40^ sera prolongé, ce qui permettra d'obtenir la classe AA aussi bien en efficacite de lavage qu'en consommation d'energie.

Par contre, en sélectionnant 90^ ou 60^ , les températures seront réduites automatiquement. Dans les deux cas le temps de lavage sera prolongé.

Note: les fonctions "Prélavage" et AA 40^ ne peuvent pas être sélectionnées ensemble en appuyant sur la même touche.

Si on a sélectionné une option incorrecte, les voyants clignotent pendant 2 secondes, l'écran affiche les lettres «Err» et 3 signaux sonores retentissent.

7 Touche "Lavage rapide"

Elle permet de sélectionner la fonction "lavage rapide", à utiliser pour du linge peu sale (elle ne peut pas'être sélectionnée pour la laine et le LAVAGE "à la main" et même pas avec l'option AA 40^ ). Le temps de lavage sera réduit en fonction du tissu et des températures sélectionnées.

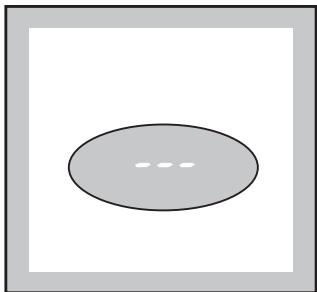

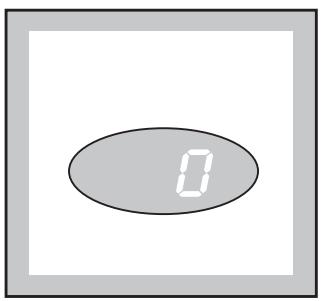

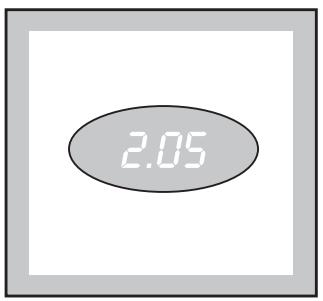

8 Écran d'affichage (Temps restant)

L'écran affiche les informations suivantes:

• trois tirets clignotants, quand on annule un programme au moyen de la touche "Annulation"; ils reapparaissent également quand on appuie sur la touche "marche/arrêt" pourmettre le lave-linge sous tension, à condition que le cycle précédemment sélectionné ait été annulé.

• la durée du programme de lavage en heures et en minutes, qui apparait une fois que le programme a été sélectionné.

A partir du moment où le programme commence (une fois que l'on a appuyé sur la touche "Départ Pause"), le temps s'actualise à chaque minute;

• l'arrêt du lave-linge cuve pleine d'eau, après les programmes avec la fonction "Nuit Silence Plus", visualisé par un zéro clignotant (le voyant du hublot reste allumé pour indiquer que l'eau doit être vidangée);
• la fin du programme indiquée par un zéro clignotant (en même temps, levoyant du hublot s'eteint). Le zéro réapparait lorsque vous mettez à nouveau le lave-linge sous tension si le programme précédent n'a pas été annulé avec la touche "Annulation".

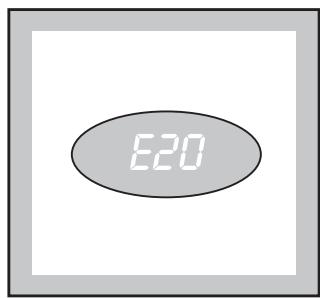

Attention!

Il est possible que, lors de la première utilisation du lave-linge, un zéro clignotant apparaisse sur l'écran et qu'un signal sonore se déclenché lorsque vous mettez le lave-linge sous tension. Cela est dû au fait que le lave-linge a effectué un cycle de lavage durant les tests de contrôle en usine et que le cycle, une fois terminé, n'a pas été annulé.

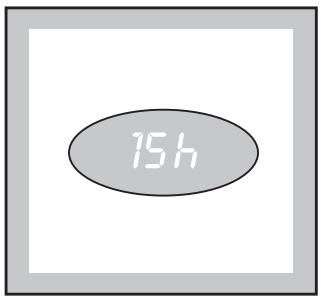

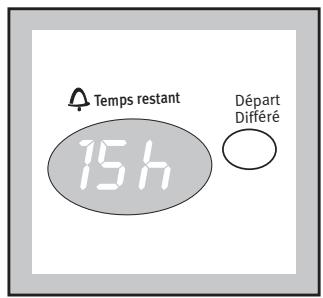

• le départ différé, indiqué en heures et minutes, sélectionné au moyen de la touche correspondante.

Le départ différé (23 heures maximum) est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparait. Une fois que vous avez appuyé sur la touche "Départ/Pause", le décompte commence et s'actualise toutes les heures et, lorsqu'il ne reste que 2 heures, toutes les 30 minutes.

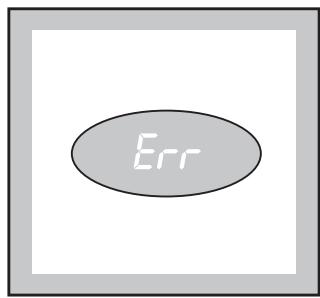

- la sélection erronée d'une option, visualisée avec leslettres "Err" quand vous selectionnez une fonction non compatible avec le programme choisi.

L'erreur de selection est également signalée par un signal sonore.
- un code d'alarme qui indique les anomalies de fonctionnement du lave-linge (voir le chapitre "Anomalies de fonctionnement").

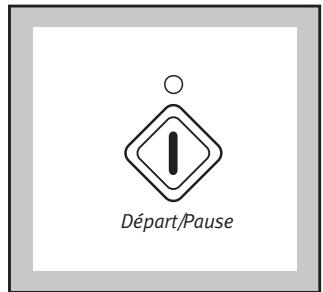

9 Touche "Départ/Pause"

Cette touche a deux fonctions:

• départ : une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et reste allumé de manière fixe.

Si un départ différé a été seLECTIONné, le décompte commence et est visualisé sur l'écran;

• pause: si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode PAUSE, il est possible d'ouvrir le hublot à condition que:

• le lave-linge ne soit pas en phase de chauffage
• le niveau d'eau ne soit pas haut

En ce cas le voyant du hublot s'eteint.

Attention! Avant d'effectuer une modification quelconque du programme en cours, le lave-linge doit etre mis en PAUSE.

A la fin de chaque programme, il faut appuyer sur cette touche une ou plusieurs fois afin d'annuler les sélections méorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

En appuyant sur cette touche, il est également possible d'exclure une ou plusieurs phases du programme, en particulier:

• si le cycle a déjà commencé (voyant de la touche Départ/Pause allumé), pour utiliser la fonction de cette touche, il faut:
  -mettre le lave-linge en pause (appuyez sur Départ/Pause:levoyantclignote)
• appuyer sur la touche "Annulation" une ou plusieurs fois jusqu'à annuler la phase ou les phases souhaitées (le voyant à côté de la description de la phase s'eteint).

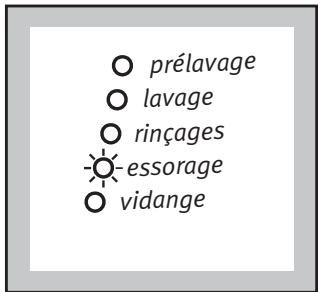

Exemple :

Dans ce cas, seul l'essorage sera effectué avec le nombre de tours prévus pour le type de textile séLECTIONnéAAParavant.

Si vous avez sélectionné l'option de Prélavage, vous pouvez l'annuler en appuyant sur la touche

"Annulation" et ainsi programmermer le lave-linge pour le lavage seul.

Vous pouvez utiliser cette touche pour sélectionner des programmes spéciaux tels que rincages, essorage, vidange:

• Rincages: appuyez une fois sur "Annulation", le voyant "lavage" s'eteint.
• Essorage: appuyez deux fois sur "Annulation", les voyants "lavage" et "rincages" s'éteignent.
• Vidange: appuyez trois fois sur "Annulation", les voyants "lavage", "rincages" et "essorage" s'éteignent et levoyant vidange s'allume.

11 Touche "Départ Différé"

Avec cette touche, il est possible de retarder le départ du programme de 30, 60, 90 min. jusqu'à 2 heures et puis toutes les heures jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.

Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche Départ/Pause.

Le décompte (en heures) s'actualise toutes les heures et, lorsqu'il ne reste que 2 heures, toutes les 30 minutes.

Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche Départ/Pause.

Pour annuler le départ différé, si vous avez déjà appuyé sur la touche Départ/Pause:

• mettez le lave-linge en PAUSE en appuyant sur Départ/Pause;
• appuyez sur la touche "Départ Différé" jusqu'à ce que l'écran l'écran affichera «D»;
• appuyez de nouveau sur la touche Départ/Pause pour faire redémarrer le programme.

Attention!

Durant toute la durée du département différé, le hublot est bloqué (voyant du hublot allumé).

Si vous doivent ouvrir le hublot, mettez d'abord le lave-linge en pause. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche

"Départ/Pause".

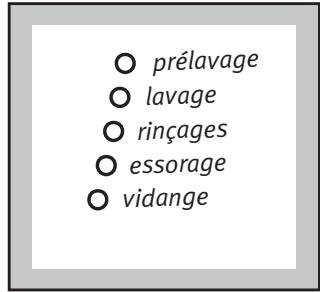

12 Voyants de déroulement du programme

Lors de la seLECTION du programme, les voyants correspondant aux différentes phases s'allument.

Quand le programme commence, seul le voyant correspondant à la phase en cours reste allumé.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lave-linge, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage évientuel du tambour et de la cuve.

1. Versez un 1/2 de dose de lessive dans le distributeur "lavage" (L).
2. Affichez un programme à 90^
3. Enclenchez la touche "Départ/Pause": le cycle de lavage commence.

Nous you recommendons d'effectuer regulierement des cycles de lavage a haute temperture (90^) dans un but sanitaire (bacteries, odeurs, ...).

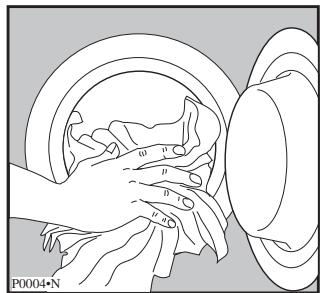

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pieces de linge une à une dans le tambour après les avoir dépliées. Alternez les grandes et les petites pieces. Fermez le hublot.

2. Dosage de la lessive

Votre lave-linge a eté concu de manière à réduire vos consommations en eau et produits lessiviels, réduisiez donc les doses préconisées par les fabricants de dessive.

Versez la dose de lessive en poudre dans les compartments lavage "L" et prélavage "L" si vous avons choisi l'option "prélavage".

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe "Produits" du guide de lavage.

3. Dosage de l'additif

Versez évientuèlement l'assouplissant dans le bac.

Ne dépassez jamais le repère MAX.

Refermez le tiroir.

4. Mise sous tension du lave-linge

Appuyez sur la touche "marche/arrêt"; l'écran affiche trois tirets clignotants ou un zéro clignotant. Le voyant situé au-dessus de la touche s'allume.

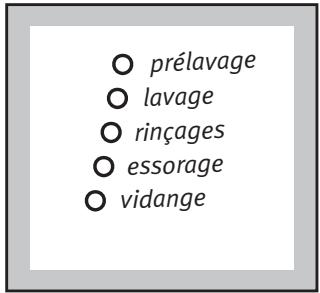

5. Choix du programme

Appuyez plusieurs fois sur la touche TEXTILES afin de désirir le programme souhaïte; le voyant correspondant s'allume.

Les voyants des différentes phases qui composent le programme s'allument.

L'écran visualise la durée du programme.

6. Choix de la température

Appuyez plusieurs fois sur la touche si vous souhaitez selectionner une températe différente de cette qui est proposée par le lave-linge ou le lavage à froid ; le voyant correspondant s'allume.

7. Choix de la vitesse d'essorage ou de la fonction "Nuit Silence Plus"

Appuyez plusieurs fois sur la touche jusqu'à ce que levoyant correspondant à la vitesse可以选择 ou à la fonction "Nuit Silence Plus" s'allume.

Si vous choisissez la fonction "Nuit Silence Plus", le lave-linge s'arrête, à la fin du programme, avec l'eau dans la cuve.

Important : quand on appuie en même temps pour environ 3 secondes sur les touches TEMPERATURE et ESSORAGE, le signal sonore qui se déclenché à l'affichage, à la fin du programme et en cas de sélection d'une option non compatible avec ce dernier, est supprimé.

Pour activer le signal sonore, appuyez sur les mêmes touches.

8. Sélectionnez éventuelles :

• l'option "Prélavage" et/ou
• la fonction AA 40^ ou
• l'option Lavage rapide

à l'aide des touches correspondantes en fonction du degré de salissure du linge et du type de textile.

Le(s) moyant(s) correspondant(s) s'allume(nt).

9. Sélectionnez éventuelles l'option "Départ Différé"

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche "Départ Différé" pour selectionner le nombre d'heures au bout desquelles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparait.

10 Demarrage du programme

Appuyez sur la touche "Départ/Pause": le voyant correspondant arrêté de clignoter, le voyant du hublot s'allume et seul le voyant de la phase en cours resté allumé.

Si vous avez sélectionné le "Départ Différé", le lavelinge commence le décompte.

L'écran visualise la durée du programme ou le départ différé sélectionné.

11 Modification d'une option ou d'un programme en cours

Il est possible de modifier les options et/ou la température précédemment choses avant que le programme ne l'execute. Avant derialcder à une modification quelconque, il fautmettrele lave-linge en PAUSE, changer les options et et/ou la température et ensuite appuyer de nouveau sur la touche "Départ/Pause".

La modification d'un programme, relativement autype de tissu, n'est possible qu'en phase de lavage. Pour ce faire, il faut annuler le programme que lamachine est en train d'effectuer en appuyantplusieurs fois sur la touche "Annulation".

Avec une variation de ce paramètre, le lave-linge reprend le cycle depuis le début mais l'eau ne sera pas vidangée.

S'il est nécessaire de vidanger l'eau pour changer un programme en cours, effectuez les opérations suivantes :

• mettez le lave-linge en pause en appuyant sur la touche "Départ/Pause";
• appuyez sur la touche "Annulation" plusieurs fois jusqu'à ce que celui levant correspondant à la "vidange" reste allumé;
• appuyez de nouveau sur "Départ/Pause".

A la fin de la vidange (zéro clignotant sur l'écran), vous pouvez selectionner un nouveau programme et appuyer à nouveau sur "Départ/Pause" pour le faire démarrer.

12Annulation d'un programme en cours

Pour annuler un programme en cours, il faut tout d'abordmettreleave-linge en pause en appuyant sur"Depart/Pause",puis appuyer plusieurs fois sur "Annulation" jusqu'à ce que I'écran affiche les trois tirets clignotants.

13 Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis le lavelinge en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage à une température supérieure à 55^ ;
• le niveau de l'eau ne soit pas haut;

Si ces conditions sont respectées, lors de la mise en PAUSE du lave-linge, le voyant du hublot s'eteindra et vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettre le lave-linge hors tension avec la touche "marche/arrêt" et

attendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans le lave-linge!

Le programme repartira de la phase à laquelle il a été interrompu quand vous appuierez de nouveau sur "marche/arrêt" après la fermeture du hublot.

14 Fin du programme

Le lave-linge s'arrête automatiquement, le voyant de la touche "Départ/Pause" et celui sur le hublot s'éteignent, le signal sonore se déclenché et un zéro clignotant apparait sur l'écran.

Si vous avez besoin l'option "Nuit Silence Plus", le voyant de la touche correspondante et celui sur le hublot restent allumés pour signaler que l'eau doit être vidangée; l'écran visualise un zéro clignotant.

Pour compléter le cycle, appuyez une fois sur la touche "Annulation" et puis choisissez l'une de ces possibilités:

• vidange seule:

appuyez sur la touche TEXTILES pour sélectionnner un programme quelconque et appuyez trois fois sur la touche "Annulation" jusqu'à ce que le voyant "vidange" s'allume, puis appuyez sur "Départ Pause".

• vidange et essorage:

appuyez sur la touche TEXTILES pour sélectionner le programme précédemment sélectionné,CHOISSEZ une vitesse d'essorage au moyen de la touche ESSORAGE s'il est nécessaire et appuyez sur "Départ Pause".

Appuyez plusieurs fois sur "Annulation" pour annuler le programme qui vient d'être effectué. Si vous n'effectuez pas cette opération, lorsque vous metrez le lave-linge sous tension, le zéro clignotant apparaitra sur l'écran et le signal sonore se déclenchera.

Note : lorsque vous mettez le lave-linge sous tension, pour annuler le programme précédement effectué, il suffit d'appuyer sur la touche TEXTILES et de désirir le nouveau programme.

Appuyez à nouveau sur la touche "marche/arrêt" pourmettreleave-linge hors tension:levoyant correspondant s'eteint.

Sortez le linge. Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'éviter que le linge éventuellesment oublé dans le tambour ne soit abimé lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.

Il est conseilé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.

Laissez le hublot entrouvert pour aérer le lave-linge.

Tableau des programmes

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres
Blanc, par ex. draps, nappes, linge de maison	7 kg	Coton 60° - 90°C	Lavage à 60° - 90°C3 rinchagesEssorage long	ESSORAGE NUIT SILENCE PLUS Prélavage,AA40° Lavage rapide	2,3	65
Couleurs, par ex. chemises, blouses, lingerie, serviettes, linge de maison	7 kg	Coton ** 60° + la touche AA 40° enclanchée - 40° - 30°C froid	Lavage à 60°- 40°-30°C ou froid3 rinchagesEssorage long	ESSORAGE NUIT SILENCE PLUS Prélavage AA 40° Lavage rapide	1,19	56
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	3 kg	Synthétiques 60°-40°-30°C froid	Lavage à 60°- 40°-30°C ou froid3 rinchagesEssorage court	ESSORAGE NUIT SILENCE PLUS Prélavage AA 40° Lavage rapide	1,05	57
Délicats, Soie par ex. acrylique, viscose, polyester, laine, mixte synthétique	3 kg	Délicats 40° - 30°C froid	Lavage à 40°- 30°C ou froid3 rinchagesEssorage court	NUIT SILENCE PLUS Prélavage Lavage rapide	0,65	62
Laine, avec la marque "pure laine vierge"	2 kg	Laine 40° - 30°C froid	Lavage à 40°- 30°C ou froid3 rinchagesEssorage court	ESSORAGE NUIT SILENCE PLUS	0,45	60
	2 kg	LAVAGE à la main © 40° - 30°C - froid	Lavage à 40°- 30°C ou froid3 rinchagesEssorage court	ESSORAGE NUIT SILENCE PLUS	0,45	60

• Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente.
  Elles se refèrent à la température la plus élevé prévue pour chaque programme.
  **Ce programme avec une charge normalisée de 7 kg à 60^ avec la touche AA 40^ enclenchée est le programme de referencia pour les données continues dans l'étiquette énergie, conformément à la norme CEE 92/75.

A la fin de chaque programme, il faut appuyer sur la touche ANNULATION une ou plusieurs fois afin d'annuler les sélections mémorisées (l'écran affiche trois tirets clignotants); dans le cas contraire, quand vous mettez le lave-linge sous tension, l'écran affichera un zéro clignotant et le signal sonore de la fin du cycle précédent se déclenchera.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau,

ATTENTION!

Pour la durée des programmes, voir l'écran d'affichage.

Charges de linge maximes selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
  au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles. Nous vous donnons, à titre indicatif, les poids moyens des pièces les plus communes.

peignoir de bain	1200 g
serviette deTOILTTE	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse de travail	300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.
  Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient de Traits avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Temperatures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc.

Les fibres, blanches en général, qui peuvent etre très tachées.

Température moyenne : 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: froid - 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien).Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

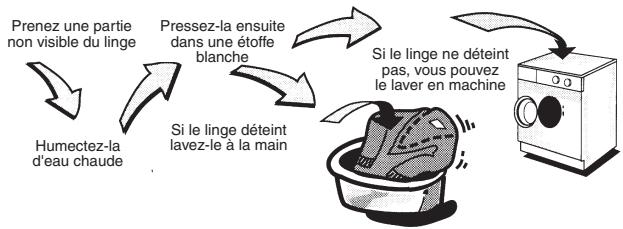

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lave-linge porte le sigle Cela signifie que vous pouvez laver en toute sécurité les articles portant I'etiquette ci-contre.

Pour éviter le feu trage, vous devez limiter la charge à 2 kg.

Le cycle laine de cette machine à laver a étéapprovéparlaWoolmark pour le lavage des articles Woolmark lavables machine, sous réservé que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver.M9605.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir,URTout si elles sont anciennes,en procedant de I'extérieur de la tache vers l'intérieur,ceci afin d'eviter de faire des cernes.

Herbes. Savonnez soigneusement,TRAITEZ à l'eau de Javel diluée. Pour les lainages, I'alcool à 90^ peut donner de bons résultats.

Crayons à bille - feuitre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges en prénant soin de changer fréquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laisseriez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retirer le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses.
Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laompagnie de distribution d'eau de leur région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifiquement concus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Les lessives en poudre s'utilisent sans restriction. Les lessives liquides ne doivent pas etre utilisées lors de la seLECTION d'un prélavage. pour tout cycle sans prélavage, elles peuvent etre versées soit dans une boule doseuse place directement dans le tambour, soit dans le compartment lavage, dans les deux cas, il est impératif de démarrer sans-delai le cycle de lavage.

Si vous sechez ensuite votre linge dans un séchelinge, n'oubliez pas de retarder la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boîte à produits de votre lave-linge.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pour Traitser les taches, vous devez demarrer sans retard le cycle de lavage.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.
Ne dépassez pas les doses maximales.

Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur cinctre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'avier la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilise jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
• Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

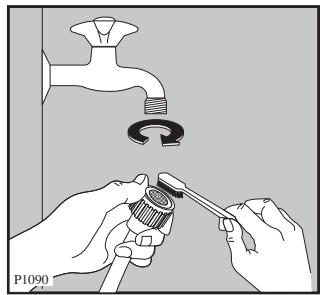

Le filtr du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivée d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtré avec une petite brosse.

Revissez bien l'embout du tuyau.

Le filtrdevidange

Le role du filtré de vidange est de recueillir les fils et les peluches.

Contrôlez régulierrement que le filtré est propre.

Ouvrez le volet en le tirant vers la droite.

Placez un écipient sous le contrôle pour recueillir l'eau qui sortira de la machine.

Décrochez le petit tuyau de vidange à côté du filtré et placez-le dans le écipient puis enlevez le bouchon. Quand l'eau ne coule plus, dévissez et enlevez le filtré.

Nettoyez soigneusement le filtré sous l'eau courante.

Replacez le contrôle dans son logement en le vissant à fond.

Bouchez le tuyau et remettez-le en place. Fermez le volet.

Attention

Ne retirez jamais le filtr de vidange lorsque l'appareil est en fonctionnement. Attendez toujours que le programme de lavage selectionné soit terminé et que la vidange soit effectuee. Lorsque vous remettez en place le filtr de vidange, assurez-vous qu'il soit correctement revisse afin d'eviter d'eventuelles fuites ou que les enfants puissant le retarder.

Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.
• Placez l'extrémité de ce tuyau et du petit tuyau de vidange du filtre dans une cuvette sur le sol, enlevez le bouchon de celui-ci et laissez l'eau s'écouler.
• Revissez le tuyau d'arrivée d'eau et remettez en place le petit tuyau de vidange en faisan attention à ce qu'il soit bien bouché.

De cette façon, l'eau restée dans les tuyaux sera evacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas (pompe de vidange bloquée ou tuyau de vidange obstrué), procédez de la manière suivante pour évacuer l'eau:

• Débranche l'appareil.
• Fermez le robinet d'arrivée d'eau.
• Attendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
• Placez sous le filtrtre un récipient à bord droit et mettez-y dedans le petit tuyau de vidange du filtrtre. Enlevez le bouchon du tuyau et laissez l'eau s'écouler graduèlement.
• A la fin de l'opération, contrôle le filtré et revissez-le.
• Bouchez le petit tuyau de vidange et remettez-le en place.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications.

Cependant, si vous constazez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement du lave-linge, on peut entendre des signaux sonores et voir apparaitre les codes d'alarme suivants qui clignotent sur l'affichage:

• E10: Difficultés de l'alimentation de l'eau
• E20: Difficultés de vidange
  -E40: Hublot ouvert

Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche Départ/Pause pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes	Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'arrête pendant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • le filtrte de pompé n'est pas obstrué, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit Silence Plus").
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touché Départ/Pause enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou plié (E20), • le filtrte de pompé de vidange n'est pas obstrué (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe "anti-balourd") • ce n'est pas un arrêt cuve pleine d'eau (fonction "Nuit Silence Plus")
• La machine ne se remplit pas	Vérifiez que: • le robinet d'arrivée d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'arrivée d'eau n'est pas plié (E10), • le filtrte d'arrivée d'eau n'est pas obstrué (E10).
• La machine vibre, est très bruyante	Vérifiéz que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop près du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
• Le cycle de lavage est beaucoup trop long	Vérifiéz que: • la pression d'eau est suffisante (E10), • le filtrtre de pompé n'est pas obstrué (E20), • il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussiôt	Vérifiéz que: • la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau au cours du lave-linge	Vérifiéz que: • il n'y a pas trop de dessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le filtrtre de pompé est correctement remis en place après son nettoyage, • le petit tuyau du filtrtre de vidange est bouché, • le tuyau d'acciviée d'eau est étanche.
• Le hublot ne s'ouvre pas	Vérifiéz que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut. En tout cas il ne sera possible d'ouvrir le hublot que lorsque le voyant correspondant sera étient.
• On entend un bruit inhabituel	• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarrage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil.
• On ne voit pas d'eau dans le tambour	• Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnent en utilisant moins d'eau.

Service après-venture

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

En appelant un Service ÀpRES-Vente, indiquez-lui le modele, le numero de produit et le numero de sériede l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur	85 cm
	Largeur	60 cm
	Profondeur	62 cm
RACCORDEMENT	Tension/Frequency	230 V / 50 Hz
	Puisance max.	2200 W (10 A)
PRESSION D'EAU	Minimum	0.05 MPa
	Maximum	0.8 MPa
CAPACITE MAXIMUM	Coton, lin	7 kg de linge sec
	Synthétiques, délicats	3 kg de linge sec
	Laine et LAVAGE à la main	2 kg de linge sec
VITESSE D'ESSORAGE	Maximum	1400 tr/min.
Consommations pour le lavage d'une charge maximum		1,19 kWh
de coton à 60°C avec la touche AA 40° enclanchée (progr. Coton):		56 litres

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Débridage

Avant la première mise en marche, vous nevez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de futuror transport de l' apparéil (déménagement par exemple).

• Dévissez et otez les deux vis arrête avec une clé. Enlevez les deux goujons en plastique.

• Appuyez l'appareil sur la partie arrrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
• Retirez le bloc en polystyrene du fond de la machine.
• Libérrez les deux sachets en nylon à la partie avant de l'appareil.

• Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
• Sortez avec soin le sachet croit en nylon, en le tirant vers la gauche et vers le haut.
• Retirez la base en polystyrene.

• Remettez l'appareilABOUT et dévissez l'autre vis. Enlevez le goujon en plastique.

• Bouchez tous les troux à l'aide des caches plastiques se trouvant dans l'enveloppe contenant la notice d'utilisation.

Transporter un apparéil non bridé peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Emplacement

L'installation de votre apparéil nécessite:

• Une alimentation électrique (voir raccordement électrique)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'st installation pour la vidange et la prise de courant doivent se trouver a proximete des tuyaux de la machine et du cable d'alimentation. La machine ne doit pas etre installee dans un local sujet au gel.

Mise à niveau

Placez l'appareil à l'endroitChoisi et procededez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement.

Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation livre avec l'appareil sur le nez fileté du robinet d'arrivée d'eau (20x27).

N'employez jamais à cet effet un tuyau déjà utilisé precedement.

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en dévissant la bague de serrage placée à l'arrière de l'appareil.
Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries neuves ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l'intérieur de l'appareil.

Vidange d'eau

La crosse du tuyau de vidange peut etre placee de deux manieres differentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

• Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage évientuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entrainer un fonctionnement anormal de votre apparéil.

Branchementélectrique

Notre responsabilité ne saurait etre
engagee en cas d'incidents ou d'accidents
provoqués par une mise a la terre
inexistante ou defectueuse.
Le remplacement eventuel du cable
d'alimentation ne devra etre effectue que
par notre service après-vente.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).Verifiez que la prise de terre est conforme aux reglements en vigueur.

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres apparèils électriques branchés.

Calibre des fusibles de lignes (un par phase): 10 ampères.

Utilisez un socle de prise de courant importante uneborne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 etaux prescriptions de l'E.D.F.

La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.

Le cable d'alimentation doit être facilement accessible après l'stiillage de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electrolux est le lien privilégie entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cela les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte des info pour vous aider dans votrechioix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparéils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142 - 60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL : [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
