Type de produit	Lave-linge frontal
Capacité de lavage	6 kg
Vitesse d'essorage	1200 tours/minute
Consommation d'énergie	A++
Dimensions approximatives	85 x 60 x 52 cm
Poids	70 kg
Type de chargement	Frontal
Nombre de programmes de lavage	15 programmes
Fonctions principales	Économie d'eau, lavage rapide, programme délicat
Entretien et nettoyage	Nettoyage régulier du filtre, nettoyage du tambour
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facile
Sécurité	Système de verrouillage de porte, protection anti-débordement
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AWT 1335 AA ARTHUR MARTIN

Que faire si mon ARTHUR MARTIN AWT 1335 AA ne s'allume pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le disjoncteur n'est pas déclenché.

Pourquoi mon ARTHUR MARTIN AWT 1335 AA ne chauffe-t-il pas ?

Vérifiez que vous avez sélectionné le bon programme de lavage et que la température est réglée correctement. Assurez-vous également que le filtre n'est pas obstrué.

Comment nettoyer le filtre de mon ARTHUR MARTIN AWT 1335 AA ?

Débranchez l'appareil, puis localisez le filtre à l'arrière ou en bas de l'appareil. Retirez-le délicatement, rincez-le à l'eau claire et replacez-le une fois sec.

Mon ARTHUR MARTIN AWT 1335 AA émet des bruits étranges pendant le fonctionnement. Que faire ?

Vérifiez qu'aucun objet n'est coincé dans le tambour. Si le bruit persiste, il pourrait s'agir d'un problème technique, et il est conseillé de contacter le service après-vente.

Comment régler la dureté de l'eau sur mon ARTHUR MARTIN AWT 1335 AA ?

Consultez le manuel d'utilisation pour connaître les instructions spécifiques sur la façon de régler la dureté de l'eau. Cela implique généralement d'ajuster un paramètre dans le menu de l'appareil.

Que faire si mon ARTHUR MARTIN AWT 1335 AA affiche un code d'erreur ?

Référez-vous au manuel d'utilisation pour identifier la signification du code d'erreur. Suivez les étapes de dépannage recommandées ou contactez le service après-vente.

Comment puis-je réduire le temps de lavage sur mon ARTHUR MARTIN AWT 1335 AA ?

Sélectionnez un programme de lavage rapide ou utilisez l'option de lavage à froid, si disponible. Consultez le manuel pour plus d'informations sur les programmes disponibles.

Mon ARTHUR MARTIN AWT 1335 AA laisse des résidus de lessive sur le linge. Que faire ?

Vérifiez que vous utilisez la bonne quantité de lessive pour la charge de linge. Assurez-vous également que le compartiment à lessive est propre et exempt de résidus.

Est-ce que je peux laver des vêtements délicats dans mon ARTHUR MARTIN AWT 1335 AA ?

Oui, utilisez le programme pour textiles délicats ou laine. Assurez-vous de lire les étiquettes des vêtements pour vérifier leur compatibilité avec le lavage en machine.

Comment programmer un départ différé sur mon ARTHUR MARTIN AWT 1335 AA ?

Sélectionnez le programme souhaité, puis appuyez sur le bouton de départ différé pour choisir le délai avant le démarrage du lavage. Consultez le manuel pour des instructions précises.

MODE D'EMPLOI AWT 1335 AA ARTHUR MARTIN

POUR L'UTILISATEUR 3

Avertissements 3

Utilisation 3
Précautions contre le gel 3
Mise au rebut 3
Protection de l'environnement 3

Description de I'appareil 4

La boite a produits 4
Le bandeau de commandes 4

Comment faire un lavage ? 5

Chargement du linge 5
Dosage des produits lessiviels 5
Choix du programme souhaité 5
Choix de la température et de la vitesse d'essorage 5
Choix de l'option désirée 5
Option《préavage》 5
Option《lavage rapide》 5
Option «Nuit Silence plus» 5

Option《BIO》 6
Option《Départ différé》 6
Demarrage du programme 6
Intervention au cours d'un programme ....6
Ajout de linge 6
Modification du programme en cours ....6
Annulation du programme 6
Fin du programme 6

Tableau des programmes 7

Guide de lavage 8

Tri et préparation du linge 8
Charges de linge selon la nature des fibres 8
Produits lessiviels et additives 8
Symboles internationaux pour l'entretien des textiles 9

Entretien et nettoyage 10

Detertrage de l'appareil 10
La carrosserie 10
La boite a produits 10
Le filtr de vidange 10

En cas d'anomalie de fonctionnement 11

Garantie 12

Service après vente 12

POUR L'INSTALLATEUR 13

Avertissements 13

Characteristiques techniques 13

Installation 14

Débridage 14
Emplacement 14
Déplacement de l'appareil 14
Mise à niveau 14
Arrivée d'eau 14
Vidange 15
Branchementélectrique 15

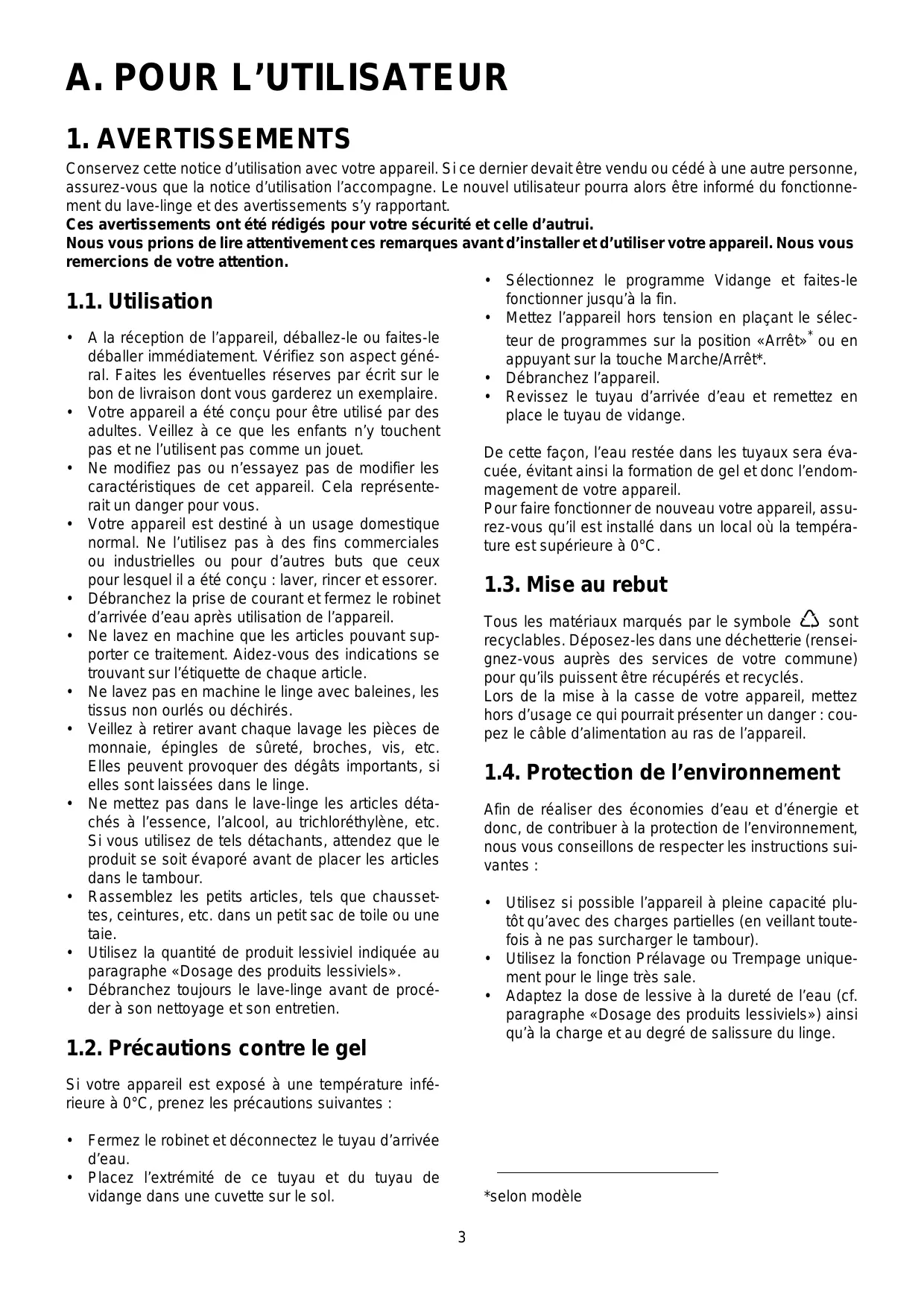

A. POUR L'UTILISATEUR

1. AVERTISSEMENTS

Conservez cette notice d'utilisation avec votre apparéil. Si ce dernier avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.

Ces avertissements ont ete redigés pour voite sccurite et celie d'autrui.

Nos you prions de dire attentivement ces remarques avant dinstaller et d'utiliser voyage apparieil. Nous you remercions de vrie attention.

1.1. Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appareil a eté concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Voiture apparéil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquel il a été concu : laver, rincer et essorer.
• Débranchez la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
• Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Ne mettez pas dans le lave-linge les articles détaches à l'essence, l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit se soit evaporé avant de placer les articles dans le tambour.
• Rassembliez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie.
  Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».
• Débranche toujours le lave-linge avant de procédér à son nettoyage et son entretien.

1.2. Précautions contre le gel

Si votre apparéil est exposé à une température inférieure à 0^ , prenez les précautions suivantes :

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.

• Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.

• Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.

• Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position «Arrêt» ou en appuyant sur la touche Marche/Arrêt.
• Débranche l'appareil.
• Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera éva-cuée, évitant ainsi la formation de gel et donc l'endommagement de votre apparéil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

1.3. Mise au rebut

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Lors de la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil.

1.4. Protection de l'environnement

Afin de réaliser des économies d'eau et d'énergie et donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :

• Utilisez si possible l'appareil à pleine capacité plû-tot qu'avoc des charges partielles (en veillant toute-fois à ne pas surcharger le tambour).
  Utilisez la fonction Prélavage ou Trempage uniquement pour le linge très sale.
• Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.

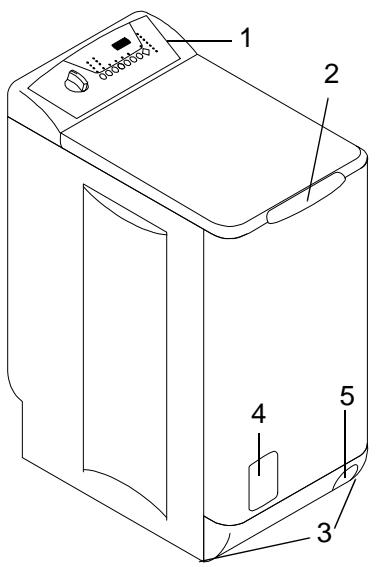

2.DESCRIPTION DE L'APPAREIL

1 - Bandeau de commandes
2 - Poignée d'ouverture du couvercle
3 - Pieds de mise à niveau
4 - Portillon du filtré
5 - Levier pour déplacer l'appareil

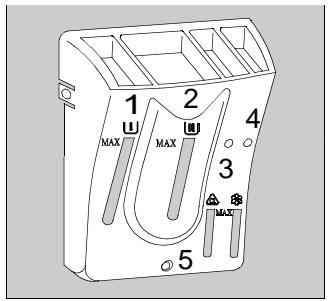

2.1. La boîte à produits

Symboles

1 - prélavage LJ
2 - lavage [1]

3 - javellisation

Programmes Coton uniquement - 1/4 à 1 verre d'eau de javel diluée

(ne pas dépasser le repère MAX)

4 - assouplissant

(ne pas dépasser le repère MAX)

5 - trop-plein assouplissant et javel

(en cas de replissage excessif).

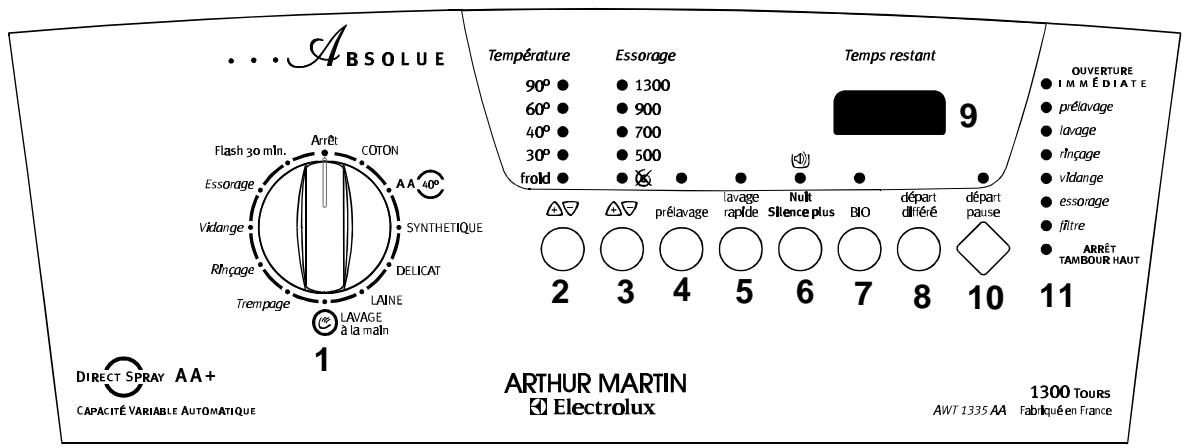

2.2. Le bandeau de commandes

1 - Sélecteur de programmes
2 - Touche «Température»
3 - Touche «Essorage»
4 - Touche «prélavage»
5 - Touche «lavage rapide»
6 - Touche «Nuit Silence plus»

7-Touche《BIO》
8 - Touche «Départ différé»
9 - Fenêtre d'affichage
10 - Touche «départ/pause»
11 - Voyants de déroulement de programme et d'information

3. COMMENT FAIRE UN LAVAGE?

Avant d'effectuer un premier lavage dans votre lavelinge, nous vous recommendons d'effectuer un lavage préliminaire à 90^ , sans linge mais avec de la lessive, pour nettoyer la cuve.

3.1. Chargement du linge

• Soulevez le couvercle de la machine.
• Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochant automatiquement.
• Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :

les deux volets accrochés
- le bouton de verrouillage Aressorti.

3.2. Dosage des produits lessiviels

Grâce au procédé de lavage «Direct Spray» qui permet de réduire vos consommations en eau et produits lessiviels, réduisez donc les doses préconisées par les fabricants de lessive.

Versez la dose de lessive en poudre dans les comptiments lavage et prélavage si vous avez besoin l'option «prélavage». Versez évientuellesment l'assouplissant dans le compartment et l'eau de javel dans le compartment.

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

3.3. Choix du programme souhaité

Vous trouvrez le programme approprié pour le type de linge dans le tableau de programmes (cf. § 4).

Placez le sélecteur de programmes sur le programme souhaité ; les voyants correspondant aux phases composant le programme s'allument.

La fenêtre d'affichage affiche la durée probable du programme selectionné (ex.: 1 heures 10 minutes).

La durée affichée est réajustée automatiquement au cours du cycle de lavage.

3.4. Choix de la température et de la vitesse d'essorage

Temperature

90^

60^

40^

30^

froid

Lors de la sélection, la température conseillée s'affiche. Il est possible de moduler cette température à l'aide de la touche. Pour le choix de la température de lavage, tenez compte du programme sélectionné (en vous aidant des indications figurant sur le tableau des programmes) et conformez-vous à la température indiquée sur l'étiquette d'entretien de chaque article à laver (voir le guide de lavage).

Essorage

1300
900
700
500

Lors de la selection du programme, ou en mode pause, la vitesse maximum (correspondant à la nature du linge) est affichée. Cependant, en appuyant sur la touche «Essorage», il est possible de réduire cette vitesse ou de désirir l'option suppression d'essorage final (vidange uniquement).

3.5. Choix de l'option désirée

Les différentes options sont aCHOISIR apres l'affichage duprogramme et avant d'enclencher la touche (depart/pause').

Appuyez sur la ou les touches désirées ; les voyants correspondants s'allument. En appuyant de nouveau, les voyageurs s'éteignent. Lorsqu'une de ces options n'est pas compatible avec le programme choisi, levoyant correspondant clignote pendant quelques secondes et la mention «Err» apparait dans la fenêtre d'affichage (voir tableau des programmes).

Le lave-linge effectue un prélavage à 30^ max.

Le prélavage se termine par un bref essorage pour les programmes coton, synthétiques et par une vidange de l'eau pour les programmes délicats.

3.5.2. Option «lavage rapide»

En appuyant sur cette option, on diminue le temps de lavage de 10 à 60 minutes selon le programme choisi.

3.5.3. Option «Nuit Silence plus»

Elle permet de réduire le niveau sonore de votre lavelinge en vous offrant les mêmes performances de lavage. Ainsi, aucune*gène n'est occasionnée par l'utilisation de votre apparéil la nuit. Il n'y a pas d'essorage et l'eau du dernier rincege n'est pas evacuée pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour.

Levoyant《départ/pause》clignote à la fin du cycle.

Pour terminer le cycle, essorez le linge en adaptant la vitesse d'essorage ouCHOisissez la position 念 .Appuyez sur la touche (départ/pause').

Attention: si l'eau n'est pas vidangée dans les 18 heures, le lave-linge effectue la vidange automatiquement.

3.5.4. Option «BIO»

Cette option favorise les actions des enzmemes des produits lessiviels et est utile pour enlever les taches organiques (aliments, sang, ...).

3.5.5. Option «Départ différé»

Cette option permet de retarder le départ d'un programme de 1 à 24 heures. Sélectionnez le nombre d'heures au bout desquelles vous souhaitez que le programme commence en appuyant par pressions successives sur la touche.

3.6. Demarrage du programme

Après avoir choisi le programme de lavage, appuyez sur la touche «départ/pause» pour faire démarrer le cycle ; le voyant correspondant devient fixe.

Il est normal que le sélecteur de programmes ne tourne pas pendant le cycle.

OUVERTURE IMMÉDIATE

préféavage

lavage

rincange

védange

essorange

flûtre

ARRET TAMBOUR HAUT

Levoyant du programme en cours est allumé. Si vous avez sélectionné un départ différé, le décompte commence. La fenêtre d'affichage «Temps restant» affiche soit la durée du programme soit le temps du départ différé.

3.7. Intervention au cours d'un programme

3.7.1. Ajout de linge

Appuyez sur la touche «départ/pause»: levoyant correspondant clignote pendant la période de la pause. Réappuyez sur cette touche pour poursuivre le programme.

L'ouverture du couvercle est possible lorsque levoyant «OUVERTURE IMMÉDIATE» est allumé. ÀpRES action sur la touche «départ/pause», levoyant «ARRÊT TAMBOUR HAUT» clignote signalant le positionnement du tambour. Quand le tambour est positionné, levoyant cette de clignoter.

3.7.2. Modification du programme en cours

Avant d'effectuer toute modification du programme en cours, il fautmettrele lave-linge en pause en appuyant sur la touche《départ/pause》.Si la modification n'est pas possible,la fenetre d'affichage indique «Err» et levoyant correspondant clignote quelques secondes.Si vous decidez malgre tout de changer le programme, il fautannulerleprogrammeen cours(voir ci-dessous).

3.7.3. Annulation du programme

Si vous désirez annuler un programme, tournez la manette du sélecteur de programmes sur la position «Arrêt». Il est possible deCHOISIR un nouveau programme après l'annulation du precedent.

3.8. Fin du programme

Le lave-linge s'arrête automatiquement. «0» clignote dans la fenêtre d'affichage. L'ouverture du couvercle se signale par un double «clac» du dispositif de verrouillage. Le voyant «OUVERTURE IMMÉDIATE» est étéint.

Si l'option «Nuit Silence Plus» ou «Arrêt Cuve Pleine» est可以选择, le voyant de la touche «départ/pause» clignote pour signaler que l'eau doit être vidangée avant d'ouvrir le couvercle.

Tournez la manette du sélecteur de programmes sur la position «Arrêt».

Sortez le linge.

Débranche la prise de courant et fermez le robinet d'alimentation en eau.

Remarque : nous vous recommendons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.

4. TABLEAU DES PROGRAMMES

Toutes les possibités ne sont pas énumérées ci-après, mais uniquement les réglages les plus courants.

Programme Type de linge	Charge	Options possibles	Tempéra-tures °C	Consommations indicatives
				Litres	kWh	Min
COTON Blanc ou couleur, par ex, vétement de travail nor- maleurment sale, linge de lit, de table, de corps, serviettes.	5 kg	Prélavage Lavage rapide Nuit Silence Plus BIO Départ différé	90 60 (*)	48 44	2,10 0,95	135 - 145 130 - 140
AA 40° A 40°, ce programme permèt d'obtenir les mê- mes résultats de lavage que le programme Coton 60° et convient aussi aux synthétiques.	4,5 kg	Nuit Silence Plus Départ différé	40	55	0,80	140 - 150
SYNTHETIQUE Tissus synthétiques, lin- ge de corps, tissus de couleur, chemises qui ne se repassent pas, blou- ses.	2,5 kg	Prélavage Lavage rapide Nuit Silence Plus BIO Départ différé	60 40	50 50	0,80 0,55	85 - 95 75 - 85
DELICAT Pour tous les tissus déli- cats, par exemple, les ri- deaux.	2,5 kg	Prélavage Lavage rapide Nuit Silence Plus Départ différé	30	47	0,40	48 - 58
LAINE Laine livable en machi- ne portant les mentions «pure laine vierge, lava- ble en machine, ne rétré- cit pas».	1 kg	Nuit Silence Plus Départ différé	30	44	0,22	50 - 60
LAVAGE à la main Linge très delicat portant le label «lavage à la main».	1 kg	Nuit Silence Plus Départ différé	30	44	0,22	52 - 62
Flash 30 min Pour tissus peu sales sauf la laine.	1 kg	Nuit Silence Plus Départ différé	30	40	0,15	25 - 35
Trempage Pour tissus très sales, sauf la laine.	Seion nature des textiles	Trempage à 30°C, arrêt cuve pleine. Pour vidanger, ench- chez la touche début/pause. Au bout de 18 heures, le lave- linge effectue la vidange.		16	0,55	15 - 20
Rinçage Le linge lavé à la main peut être rince avec ce programme.		3 rincçages avec additif liquide. Pas de javel. Essorage.		29	0,15	45 - 55

(*) Programme de referencia pour essais selon la norme CEI 456 (programme coton 60^ ).

5. GUIDE DE LAVAGE

5.1. Tri et préparation du linge

• Triez le linge par type et symbole d'entretien (voir chapitre 5.4 : Symboles internationaux pour l'entretien des textiles) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient de traiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures,CHOISSEZ UN PROGRAMME ET UN TEMPERATURE CONVENANT À LA FIBRE LA PLUS FragILE.
• Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
• Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pieces de préférence séparément la première fois. Respectez les indications d'entretien «laver séparément» et «laver plusieurs fois séparément».
• Videz les poches et dépliez le linge.
• Retirez les boutons décousus, épinges et agrafes. Fermez les fermétures à glissière, nouez les lacets, les lanières.
• Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pieces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
• Lavez les petites pieces fragiles (chaussettes, collants, soutiens-gorge, etc) dans un filet à linge.
• Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filt ou un sac.

5.2. Charges de linge selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau. C'est pourquoit, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis.
• à moitié de son volume pour les cotons traités et les fibres synthétiques.
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replisseze le tambour en fonction des fibres les plus fragiles.

5.3. Produits lessiviels et additifs

N'utilise que des produits lessiviels et des additifs qui convennent pour utilisement dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphs 2.1 et 3.2.

Les lessives en poudre s'utilisent sans restriction; les lessives liquides peuvent etre versées soit dans une boule doseuse placé directement dans le tambour, soit dans le compartment lavage a condition de mettre tout de suite le lave-linge en marche ; les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boite à produits de votre lave-linge.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses. Si l'eau est calcaire (l'utilisation d'un anticalcaire est conseillé) ou si le linge est très sale ou tâché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laompagnie de distribution d'eau de leur région ou tout autre service compétent.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommendant la lessive ARIEL.

5.4. Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL	95	60	40	30
	Lavage à 95°C	Lavage à 60°C	Lavage à 40°C	Lavage à 30°C	Lavage délicat à la main	Ne pas laver
LAVAGE DELICAT		60	40	30

Δ	Δcl	Δ
JAVELLISATION	Blanchiment au chlore (javel) permis (uniqueme-ment à froid et avec une solution diluée)	Blanchiment au chlore (javel) proscrit

a	b	c	d	e
REPASSAGE	Température élevé (max 200°C)	Température moyenne (max 150°C)	Température BASSE (max 100°C)	Ne pas repasser

○	A	P	F	⊗
NETTOYAGE A SEC	Nettoyage à sec (tous les solvants usuels)	Nettoyage à sec (tous solvants sauf le tri- chloréthylène)	Nettoyage à sec (exclusivement solvants pétroliers et R113)	Ne pas nettoyer à sec

	-	III		Haute température
				Température modérée
SECHAGE	Séchage linge étendu	Séchage linge suspendu	Séchage sur cintre	Séchage en tambour permis	Ne pas sécher en tambour

6. ENTRETIEN ET NETTOYAGE

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

6.1. Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appleil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conscience pour les lave-linge que vous pourrez vous procurer dans le commerce. Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

6.2. La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détermgent doux. N'utilise jamais d'alcool, solvants ou produits similaires.

6.3. La boîte à produits

Démontage :

Exercez une pression sur les clips situés sur chaque coté de la boîte à produits et tirez-la vers le haut.

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une Brosse ou d'un chiffon torsadé. Contrôlez que les siphons situés à l'arrière de la boite à produits ne sont pas obstrués.

Remontage :

Repositionnez la boîte à produits dans les encoches jusqu'à verrouillage.

6.4. Le filtr de vidange

Nettoyez régulierement le filtrte se trouvant au bas de l'appareil. Levoyant «filtrre»* s'allume quand le filtrte est obstrué. Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.

Ouvrez le portillon :

• Vidangez l'eau résiduelle :

Placez dessous un填补ant. Tournez le bouchon dans les sens inverse des aiguilles d'une montre afin que celui-ci se retrouve à la verticale et puisse libre l'eau résiduelle.

• Otez le filtré :

Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soignement à l'eau courante. Replacez l'ensemble et revissez-le dans le sens des aiguilles d'une montre.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nom-

breuses vérifications. Cependant, si vous constatEZ une anomalie de fonctionnement, consultez les paragraphs ci-dessous avant d'appeler le service après vente.

Symptômes	Causes
Le lave-linge ne démarre pas ou ne se remplit pas :	• l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas,• le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés,• le départ du programme n'a pas été effectivement commandé,• il y a une coupure de courant,• il y a une coupure d'eau,• le robinet d'eau est fermé,• l'arrivée d'eau est obstruée.
Le lave-linge se remplit mais vidange aussiot :	• la crosse de vidange est accrochée trop bas (voir paragraphe installation).
Le lave-linge n'essore pas ou ne vidange pas :	• le tuyau de vidange est bouché ou plié,• le filtre de vidange est obstrué,• la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour,• le programme «Vidange» ou l'options «Nuit Silence Plus» ont été sélectionnées,• la hauteur de la crosse de vidange ne convient pas.
Vous trouvez de l'eau autour du lave-linge :	• un excès de lessive a fait déborder de la mousse,• la lessive n'est pas adaptée au lavage en machine,• la crosse de vidange n'est pas correctement accrochée,• le filtre de vidange n'a pas été remis en place,• le tuyau d'acciviée d'eau n'est pas étanche.
Les résultats de lavage ne sont pas satisfaisants :	• la lessive ne convient pas au lavage en machine,• il y a trop de linge dans le tambour,• le programme de lavage n'est pas approprié,• il n'y a pas assez de dessive.
La machine vibre, est bruyante :	• l'appareil n'a pas été complètement débridé (voir paragraphe débridage),• l'appareil n'est pas de niveau et bien calé,• l'appareil est trop près du mur ou des meubles,• le linge n'est pas bien réparti dans le tambour,• la charge n'est pas suffisante.
Le cycle de lavage est beaucoup trop long :	• l'arrivée d'eau est obstruée,• il y a eu une coupure de courant ou d'eau,• la sécurité thermique du moteur s'est déclenchée,• la température de l'arrivée d'eau est plus BASSE que d'ordinaire,• le système de sécurité de détention de la mousse s'est déclenché (trop de dessive) et le lave-linge a procédé à l'évacuation de la mousse,• la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moins le linge dans le tambour.
Le lave-linge s'accrête pendant un cycle de lavage :	• l'alimentation en eau ou en électricité est défectueuse,• un arrêt cuve pleine a été programmesmé.
Le couvercle ne s'ouvre pas en cours de cycle :	• le voyant «OUVERTURE IMMEDIATE» est étenteint.
Levoyant «ARRÊT TAMBOUR HAUT» n'est pas allu-mé en fin de cycle:	• Le tambour n'est pas arrivé à se positionner à la suite d'un balourd persistent ; tournez manuellement le tambour.
Le code erreur E40 apparaît dans la fenêtre d'af-fichage et le 2ème voyant ainsi que le dernier du déroulement de programme s'allument*:	• Le couvercle n'est pas correctement fermé.
Le code erreur E20 apparaît dans la fenêtre d'af-fichage et le 3ème voyant ainsi que le dernier du déroulement de programme s'allument*:	• le filtrte de vidange est obstrué, • le tuyau de vidange est bouché ou plié, • la hauteur du tuyau de vidange est trop haute (voir «Instal-lation»), • la pompe de vidange est bouchée, • le siphon de l'installation est bouché.
Le code erreur E10 apparaît dans la fenêtre d'af-fichage et le 4ème voyant ainsi que le dernier du déroulement de programme s'allument*:	• le robinet d'eau est fermé, • il y a une coupure du réseau d'eau.
Levoyant «filtrre» s'allume:	• le filtrte de vidange est obstrué.
De l'assouplissant ou de la javel s'écoule par l'orifice de trop-préin au remplissage :	• vous n'avez pas respecté la dose prescrite • les siphons situés à l'arrière de la boîte à produits sont obstrués.

• Àprous avoir éliminé les causes évientuelles de l'anomalie, appuyez sur la touche «départ/pause» pour faire redémarrer le programme interrompu.

8. GARANTIE

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité, votre vendeur répondra à toutes vos questions concernant l'achat de vous neu pleaireil et les garanties qui y sont attachées. N'hésitez pas à le contacter.

9. SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avéré nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut, veuillez consultez l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès-Vente.

En appelant un ServiceAprès-Vente,indiquez-lui le modèle,le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la face interieure du portillon du filtre et sur la plaque signaletique située à l'arriere de l'appareil.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-Vente les pièces de rechange certifiées constructeur.

B. POUR L'INSTALLATEUR

1. AVERTISSEMENTS

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

• Avant de procéder au branchement de votre apparreil, lisez attentivement les instructions figurant au chapitre «Branchement électrique».
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

• Lorsque la machine est installée sur un sol moquette, il faut s'assurer que la moquette n'obsttrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
• Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service ÀpRES-Vente.
• La responsabilité du fabricant ne pourrait être recherchée pour tout dommage resultant d'une installation non conforme.

2. CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur Largeur Profondeur	850 mm 397 mm 600 mm
TENSION / FREQUENCY PUISSANCE TOTALE		230 V / 50 Hz 2300 W
PRESSION DE L'EAU Raccordement au réseau d'eau	Minimum Maximum	0,05 MPa (0,5 bar) 0,8 MPa (8 bars) Type 20x27
Cê Cet apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électri- ques et à la directive CEE 73-23 relative à la sécurité électrique.

3. INSTALLATION

3.1. Débridage

Les pièces servant à protégger les organes internes du lave-linge pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche du lave-linge.

Otez l'emballage de l'appareil.
Inclinez l'appareil sur le côté puis retirez la cale sous le meur et redressez l'appareil.

Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un des coins pour enlever le socle de transport.

Ouvrez le couvercle de l'appareil et retirez les cales d'immobilisation et les films plastiques. Refermez le couvercle.

Sur la partie arrête et à l'aide d'une clé de 10, enlevez les deux vis et entreprises.

Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l'appareil, n'oubliez pas de rabattre la capsule centrale.

Assurez-vous que vous avez bien enlevé ces pieces de l'appareil et conservez-les en cas de futuror transport.

Si vous foulez conserveur l'alignement de votre lave-linge avec les meubles adjacents, vous ave la possibilité de couper la barrette de maintain des tuyaux située à l'arrière de votre lave-linge. Laissez en place les deux obturateurs lateraux.

3.2. Emplacement

Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pierce.

3.3. Déplacement de l'ordinateil

Pour déplacer votre lave-linge, il suffit de lemettre sur ses roulettes en tirant à fonds de la droite vers la gauche le levier situé au bas de l'appareil. Une fois l'appareil place à l'endetroit choisi, ramenez le levier dans sa position initiale.

3.4. Mise à niveau

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.

Mettez l'appareil à niveau en agissant sur le pied trop court. Dévissez Ensemble le pied et la collerette (soulevez l'appareil si nécessaire).

Quand l'appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.

3.5. Arrivée d'eau

Vissez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau (20x27 mm), en prénant soin de bien positionner le joint livre avec l'appareil.

Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau ne peut pas être prolongé. S'il est trop court, achetez un tuyau plus long prévu à cet effet.

3.6. Vidange

La crosse du tuyau de vidange doit être placée dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu'elle ne risque pas de tomber.

• Important : enaucn cas, le tuyau de vidange ne doit etre prolongé. S'il est trop court, faites appel a un professionnel.

3.7. Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez le calibre du fusible de ligne: 10 A en 230 V.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.
