AWW 1227 - Machine à laver ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-linge frontal
Capacité de lavage	7 kg
Vitesse d'essorage	1200 tours/minute
Consommation d'énergie	A++
Dimensions approximatives	85 x 60 x 54 cm
Poids	70 kg
Type de chargement	Frontal
Programmes de lavage	Éco, Rapide, Laine, Synthétiques, Coton
Fonctions principales	Départ différé, Option anti-froissage, Sécurité enfants
Entretien et nettoyage	Nettoyage du filtre, Nettoyage du bac à lessive
Pièces détachées et réparabilité	Disponibilité des pièces détachées sur demande
Sécurité	Système de verrouillage de porte, Protection contre les fuites
Informations générales	Garantie de 2 ans, Service après-vente disponible

FOIRE AUX QUESTIONS - AWW 1227 ARTHUR MARTIN

Que faire si mon ARTHUR MARTIN AWW 1227 ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le couvercle est bien fermé et que le programme est sélectionné.

Pourquoi mon appareil ne chauffe-t-il pas ?

Vérifiez que le réglage de température est correct. Si le problème persiste, cela peut indiquer un problème avec le thermostat ou l'élément chauffant.

Comment nettoyer mon ARTHUR MARTIN AWW 1227 ?

Utilisez un chiffon doux et de l'eau chaude savonneuse pour nettoyer l'extérieur. Pour l'intérieur, un mélange de vinaigre et d'eau peut aider à éliminer les odeurs.

Mon appareil fait un bruit étrange, que dois-je faire ?

Un bruit inhabituel peut indiquer un objet coincé dans le tambour ou un problème mécanique. Vérifiez l'intérieur et, si le bruit persiste, contactez un service après-vente.

Pourquoi mon linge sort-il encore humide après le lavage ?

Cela peut être dû à un mauvais choix du programme de lavage ou à une surcharge de l'appareil. Essayez de réduire la quantité de linge ou de sélectionner un programme d'essorage approprié.

Comment puis-je réduire les odeurs dans mon appareil ?

Laissez la porte ouverte après chaque utilisation pour permettre à l'humidité de s'évaporer. Vous pouvez également effectuer un cycle de lavage à vide avec du vinaigre blanc.

Que faire si l'affichage de l'appareil est éteint ?

Vérifiez l'alimentation électrique et assurez-vous que le cordon d'alimentation n'est pas endommagé. Si le problème persiste, contactez un professionnel.

Comment ajuster la durée de lavage ?

Utilisez les boutons de sélection de programme pour choisir la durée souhaitée. Chaque programme a des options de durée différentes.

Est-il normal que de l'eau reste dans le filtre ?

Un peu d'eau peut rester dans le filtre après un cycle, mais si cela devient excessif, il peut être nécessaire de nettoyer le filtre ou de vérifier les tuyaux.

MODE D'EMPLOI AWW 1227 ARTHUR MARTIN

Pour une vie plus facile.

Lors de sa fabrication, cet apparéil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.

Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez d'abord dirempératifement les préconisations suivantes avant toute utilisation de votre apparéil.

Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle).

Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants.

Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre apparéil doivent être effectuels par un professionnelnel qualifié.

Votre appeareil a ete concu pour etre utilise par des adultes. Il est destiné a un usage domestique normal. Ne l'utilisez pas a des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a ete concu. Voues eviterez alsis des risques matriel et corporel.

Débranche chez la fournisse neuf est un excellent service de production. Le service est courant et est général, qui est destiné à l'achat d'une commande.

Si votre apparéil est équipé d'un éclairage, débranchez l' apparéil avant de procédéur au changement de l'ampoule (ou du néon, etc.) pour éviter de s'électrocuter.

Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.

Lors de la mise au rebut de votre apparéil, et pour éçarter tout risque corporel, mettez hors d'usage ce qui pourrait désenter un danger : coupez le cable d'alimentation au ras de l' apparéil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l' apparéil.

Pendant le cycle de lavage, le hublot s'échauffe. Tenez les enfants éloignés pour éviter de se brûler.

Veuillez maintainant dire attentivement cette notice pour une utilisation optimale de votre apparéil.

Sommaire

A l'attention de l'utilisateur

• Avertissements importants 4-5
  Description de l'appareil 6
  Utilisation de votre lavante-sechante. 7-10
• Informations sur les programmes 10-11
  Comment faire un lavage? 11-13
  Comment faire un séchage? 14
  Tableau des programmes 15-17
  Guide de lavage. 18-20
• Symboles internationaux. 20
• Entretien et nettoyage 21-22
• En cas d'anomalie de fonctionnement. 23-24
  ServiceAprees-Vente. 25

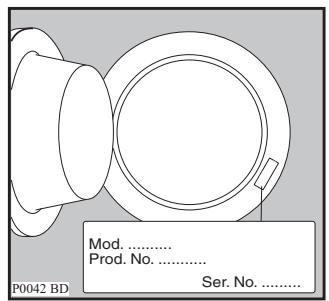

  Garantie 25

A l'attention de l'inseilasteur

• Caractéristiques techniques 25
  Installation. 26

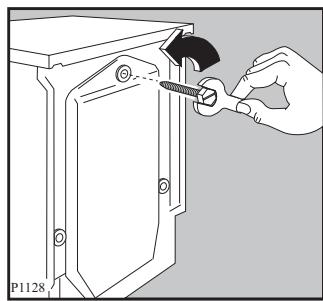

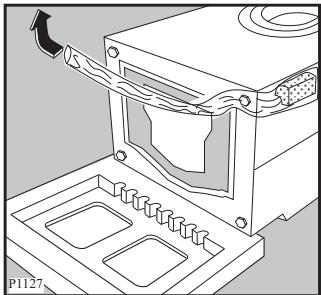

• Debridage 26
• Emplacement 26

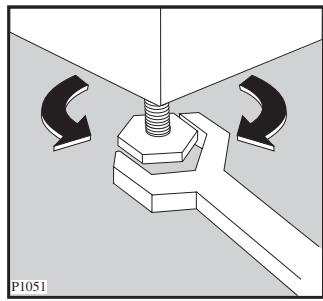

• Mise à niveau 26

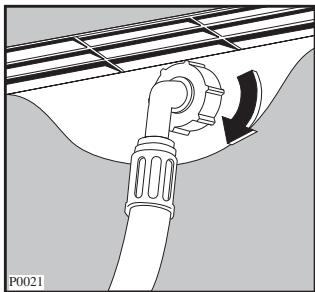

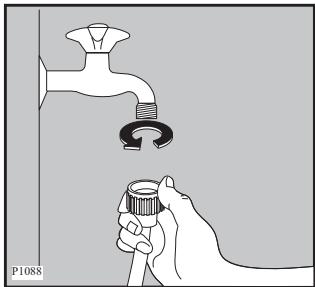

  Raccordement d'eau 27

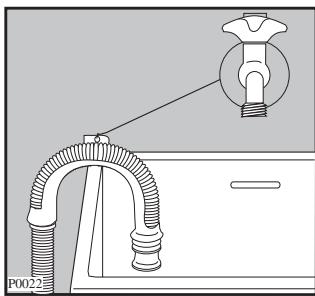

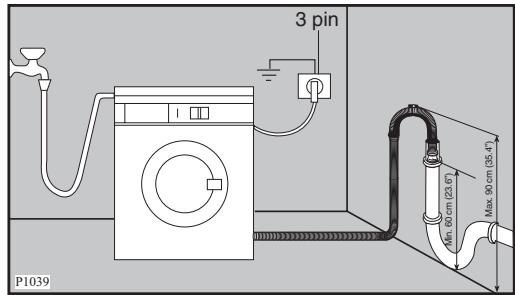

  Vidange d'eau. 27
• Branchement électrique 27

Comment dire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice d'utilisation.

Instructions de sécurité

Conseils et recommendations

Informations liées à la protection de l'environnement

Conservez cette notice d'utilisation avec votre apparéil. Si l' apparéil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des averissements s'y rapportant. Ces averissements ont été rédigés pour toute sécurité et celle d'autrui.

Utilisation

• Cet apparéil a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiiesz son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture appliceel est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été créé.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Débranche toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez et séchez en machine que les articles pouvant supporter ce traitement. Suivez les indications se trouvant sur l'étiquette dont chaque article est muni.
  Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Laissez le hublot entrouvert lorsque l'appareil n'est pas utilisé. Cela dans le but de préserver le joint du hublot et d'éviter la formation de mauvaises odeurs.
• Ne mettez pas dans la lavante-sechante les articles détachés à l'essence, à l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants, attendez que le produit soit evaporé avant de placer les articles dans le tambour.
• Rassemblez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie. Cela dans le but d'eviter que ces pièces se glissant entre le tambour et la cuve.

Utilisez strictement la quantité de produit assouplissant indiquée par le fabricant. Un surdosage de produit assouplissant peut occasionner des traces indélébiles sur le linge.
- Débranche toujours la lavante-sechante avant de procéder à son nettoyage et à son entretien.
- Ne lavez pas en machine le linge avec baleines, les tissus non oulés ou déchirés.
Assurez-vous que les boutons et les fermétures à glissière sont fermés.
- Contrôlez toujours avant d'ouvrir le hublot, que l'eau a bien eté evacuée. Dans le cas contraire, terminez le cycle en suivant les indications de la notice d'utilisation.
- Les petits animaux domestiques peuvent se glisser dans le tambour de la lavante-séchante. Contrôlez le tambour avant demettre l'appareil en fonctionnement.
- Le hublot s'échauffe durant le fonctionnement de l'appareil. Eloignez les enfants lorsque vous effectuez un cycle de lavage.
- Si la lavante-sechante est installé sur un sol recouvert de moquette, réglez les pieds de façon à ce que l'air puisse circuler librement autour de l'appareil.
- Lavez uniquement les quantités indiquées dans la notice d'utilisation pour le linge délicat. Le linge pourrait être endommagé si vous replissiez le tambour.
- Ne séchez pas dans l'appareil d'articles ayant été traités avec des produits chimiques, tels que les produits utilisés pour le nettoyage à sec, car ils pouraient provoquer une explosion.
- Ne séchez que des articles lavés à l'eau.
- Lorsque le lavage est effectué avec une lessive liquide contenue dans une boule à placer directement dans le tambour, il est nécessaire dePTRirer cette boule avant de procesder au sechage du linge.

Installation

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à un électricien qualifié.

Avant de procéder au branchement de votre apparéil, lisez attentivement les instructions figurant au chapitre "Branchement électrique".

• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.

Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.
- Cet apparéil est lourd. Faites attention lors de son déplacement.

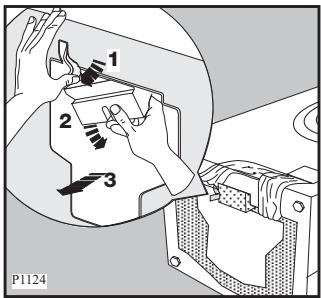

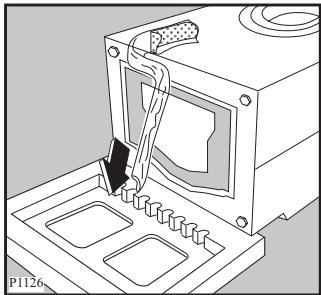

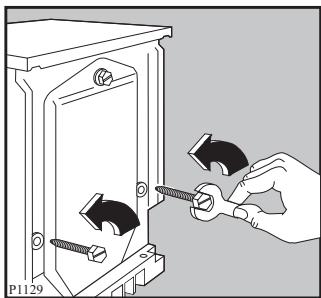

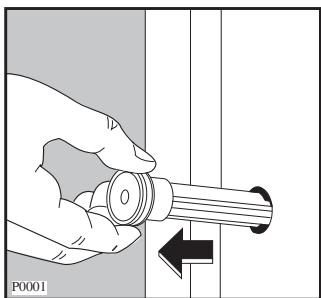

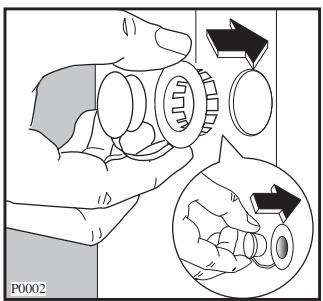

- L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins : voir rubrique
A L'ATTENTION DE L'INSTALLATEUR.

L'appareil doit être débranché lors de l'opération de débridage.

Veuillez lore attentivement ces remarques avant d'installer et d'utiliser votre apparéil. Nous vous remercions de votre attention.

Les sécurités

• Hublot: la lavante-sechante ne peut fonctionner que si le hublot est fermé.
• Une sécurité electrothermique interdit l'ouverture du hublot pendant tout le fonctionnement de l'appareil.
• Moteur lavage: une sécurité thermique protège le moteur contre tout risque de surcharge mécanique, surtension, sous-tension.
• Chauffage: le chauffage ne peut s'effectuer que si la quantité d'eau nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le robinet d'acciviée d'eau.
• Anti-balourd: cette sécurité permet de conserver à l'appareil une bonne stabilité pendant l'essorage final. Si la charge de linge est mal répartie (petite charge ou linge noué), le cycle de l'essorage final n'est pas effectué : le linge est simplement égouttéd.

Protection de l'environnement

• Tous les matérielux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

• Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes:

• Utilisez si possible l'appareil à pleine capacité只不过 qu'avac des charges partielles (en veillant toutefois à ne pas surcharger le tambour).

• N'utilisez la fonction de prélavage que pour du linge très sale.

• Adaptez la dose de lessive à la durée de l'eau ainsi qu'à la charge et au degré de salissure du linge.

• Si vous procédez à la mise à la casse de votre ancien apparéil, mettez hors d'usage ce qui pourrait représentier un danger : coupez le cable d'alimentation au ras de l' apparéil et neutralisez le dispositif de fermeture du hublot ou de la porte (selon modèle).

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda cet effet (collecte et recyclage du matériel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique "EN CAS D'ANOMALIE DE FONCTIONNEMENT". Si malgré toutes les vérifications, une intervention est nécessaire, le service après-venture du vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous avez effectué l'achat...), consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un service après-venture.

En cas d'intervention sur votre apparéil, exigez du service après-vente les pièces de rechange certifiées Constructeur.

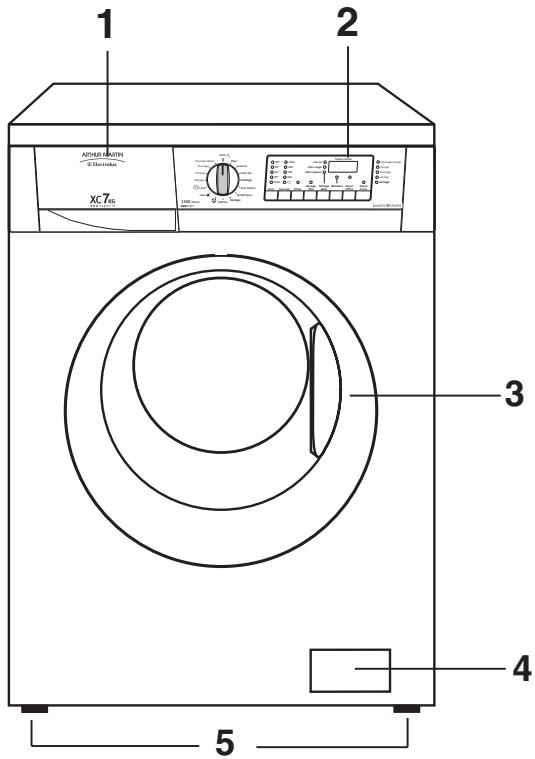

1 Le distributeur de produits
2 Le bandeau de commandes
3 La poignée du hublot

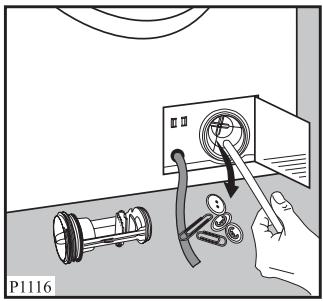

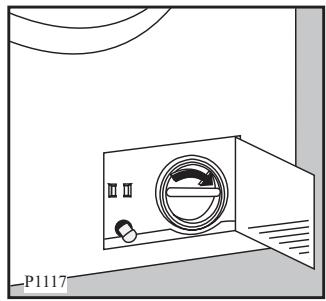

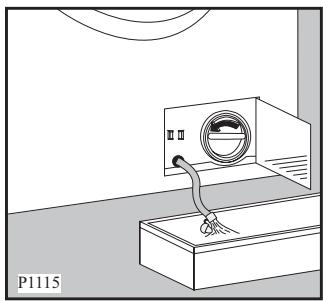

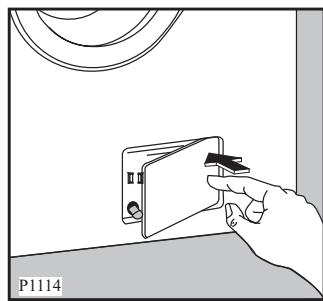

4 La pompe de vidange
5 Les vérins

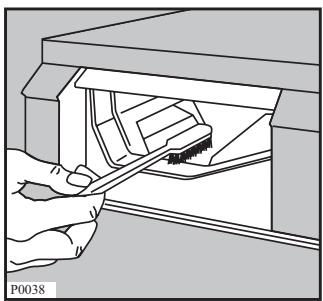

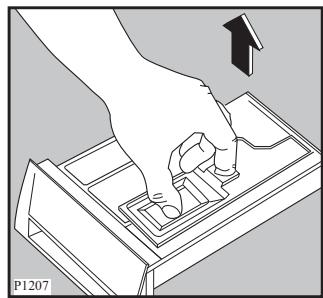

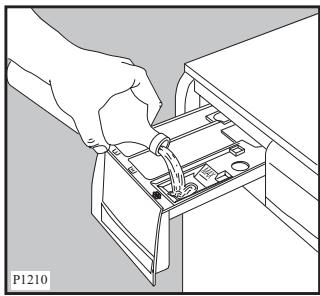

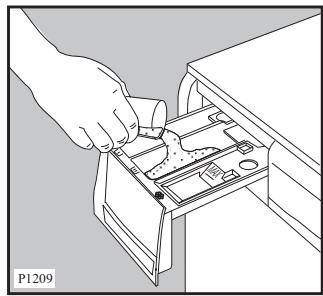

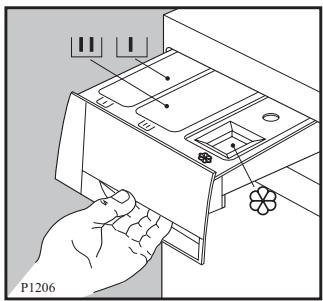

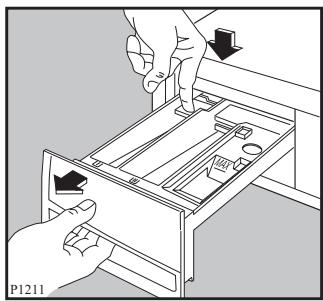

Le distributeur de produits

Symboles

L Prélavage
Lavage
Assouplissant

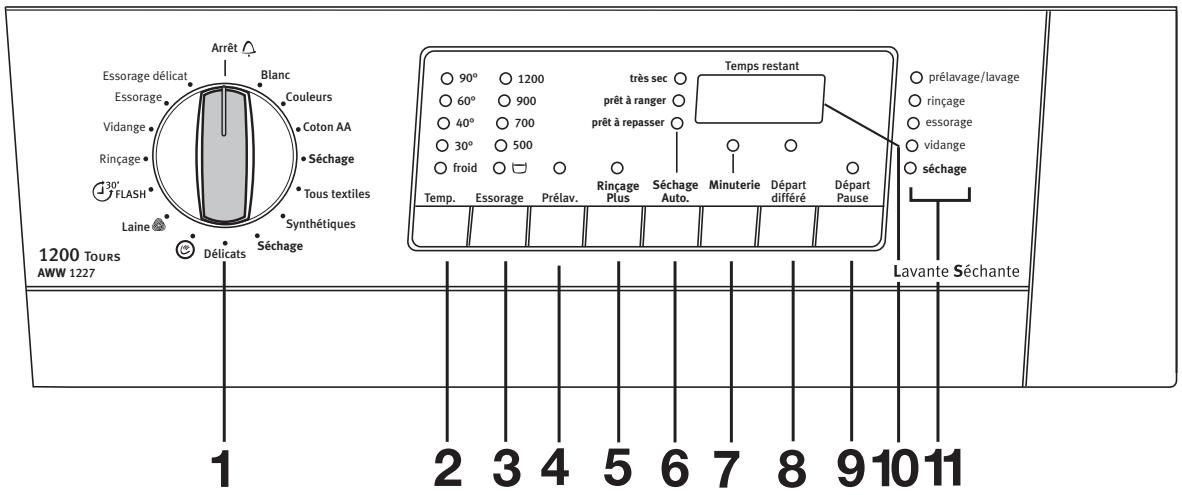

Le bandeau de commande

AWW 1227

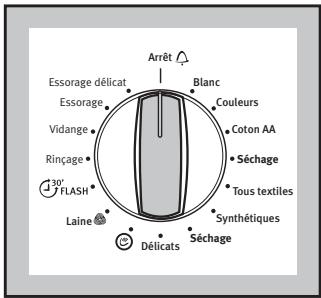

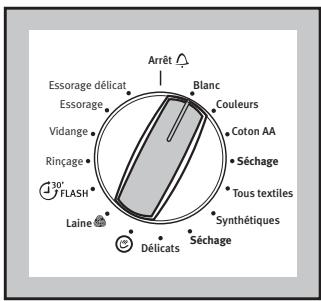

1 Le sélecteur de programmes

Cette manette est divisée dans les secteurs suivants:

Coton (secteur vert)
- Tous textiles, Synthétiques, mixtes, Délicats, Lavage à la main ©, Laine © et «FLASH 30» (secteur bleu)
Programmes supplémentaires (secteur g)

Arrêt = Annulation de programme/Mise hors tension

Le sélecteur de programmes peut être tourné soit vers la croite soit vers la gauche.

Le programme "COTON AA" peut être sélectionné pour du linge peu ou normalement sale (blancs et couleurs résistants) à 60^ et 40^ . La température sera automatiquement réduite et le temps de lavage sera prolongé pour obtenir la classe AA aussi bien en efficacité de lavage qu'en consommation d'énergie.

A la fin du programme le sélecteur doit être tourné sur "Arrêt" pourmettre le lavantessechante linge hors tension.

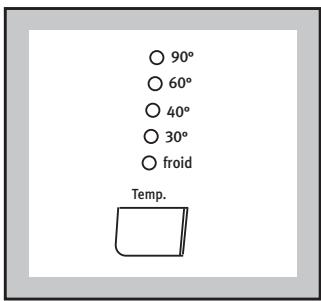

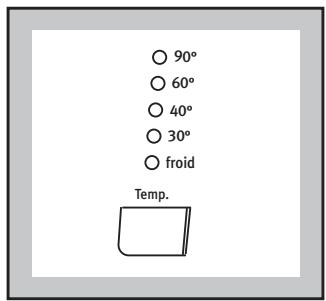

2 Touche "Temp."

Appuyez une ou plusieurs fois sur cette touche pour augmenter ou diminuer la température, si vous souhaitez désirir une valeur différente de celle qui est proposée par la lavante-sechante; le voyant correspondant s'allume.

La température maximum est de 90^ pour le coton Blanc, de 60^ pour le coton Couleur et Tous textiles, de 40^ pour le programme Synthétiques, Delicats, Laine et Lavage à la main ©, de 30^ pour le programme «FLASH 30».

A la position "froid" le lave-linge lavera à froid, c'est-à-dire sans chauffer l'eau. Cette option peut être可以选择 pour le linge très délicat, tel que les voilages par exemple.

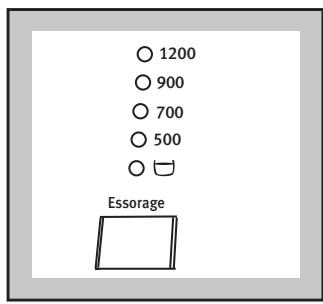

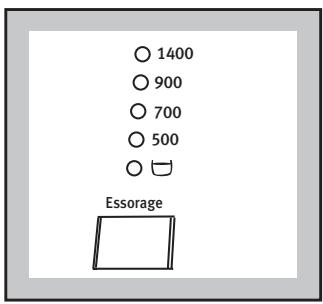

3 Touche "Essorage"

Appuyez une ou plusieurs fois sur cette touche pour modifier la vitesse de l'essorage ou pour désir l'options (arrêt cuve pleine) si vous souhaitez désir une valeur différente de celle qui est proposée par la lavante-sechante; le voyant correspondant s'allume.

Les vitesses maximum pour les divers types de tissus sont les suivantes :

Coton: 1200 tr/min pour le modele AWW 1227
1400 tr/min pour le modele AWW 1427
- Tous textiles, Synthétiques, Laine et Lavage à la main: 900 tr/min;
- linge délicat et «Flash 30»: 700 tr/min.

La vitesse minimum pour tous les tissus est de 500 tr/min.

En choisisant l'options (arrêt cuve pleine) l'eau du dernier rincege n'est pas evacuée à la fin du programme sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement du tambour dés l'arrêt de l'appareil.

A la fin du cycle, le voyant de la touche Départ
Pause s'éteint, le voyant (arrêt cuve pleine)
reste allumé et le hublot est bloqué pour indiquer

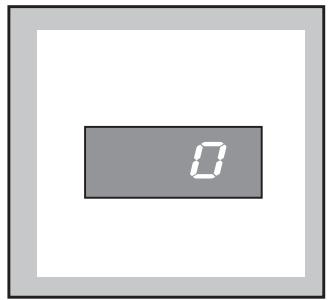

que l'eau doit être vidangée. L'écran visualise un zéro clignotant.

Pour compléter le cycle,CHOISSEZ l'une de ces possibiltés:
- Sélectionnez le programme "Vidange"

La lavante-sechante effectue la vidange sans essorer; ou

• Sélectionné le programme "Essorage" ou "Essorage délicat": Choisissez la vitesse de l'essorage en appuyant sur la touche "Essorage" et puis appuyez sur la touche Départ Pause. L'eau est vidangée et le linge est essoré à la vitesse d'essorage sélectionné.

Attention!

N'oubliez pas de tourner le sélecteur de programmes avant sur "arrêt", puis sur Vidange, Essorage ou Essorage délicat.

L'option (arrêt cuve pleine) n'est pas compatible avec le programme LAVAGE ET SECHAGE ENCHAINE.

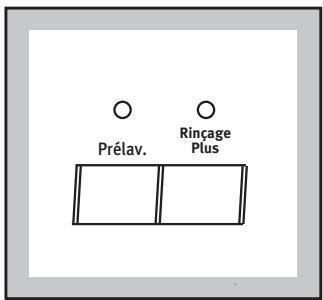

4 Touche "Prélav." (Prélavage)

Si vous souhaitez effectuer un prélavage avant le lavage, désisissez cette fonction (qui ne peut pas être selectionnée pour la Laine, le Lavage à la main et le programme FLASH 30'.

Le prélavage se termine avec un essorage bref à 650 tr/min pour les programmes coton et synthétiques alors que pour le programme linge délicat, seule la vidange de l'eau est effectué.

Cette fonction peut être selectionnée pour tous les programmes, sauf le Lavage à la main ©, la

Laine et le programme FLASH 30'. La machine effectuera deux rincages supplémentaires pour le coton et 1 rincage supplémentaire pour les synthétiques, ainsi que pour les tissus délicats. A conseiller pour les personnes allergiques aux produits lessiviels et dans les zones où l'eau est très douce.

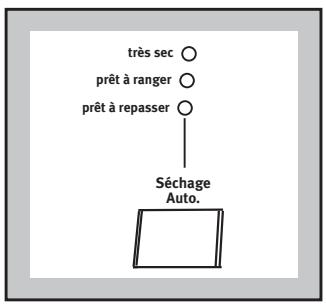

6 La touche "Séchage auto"

Vous peuvent désirir le degré de séchage youlu pour le coton et les synthétiques en appuyant sur cette touche:

• très sec (ne peut pas être sélectionné pour les synthétiques)
• prêt à ranger
• prét à repasser (ne peut pas être sélectionné pour les synthétiques).

Levoyant correspondant s'allume.

Au départ du programme de séchage, la machine adapte automatiquement sa durée en sechant le linge jusqu'au degré de séchage préalablement sélectionné.

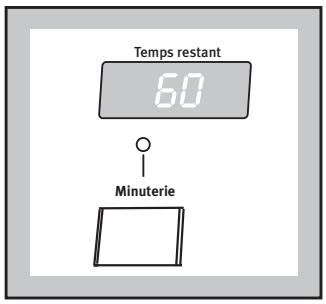

7 La touche "Minuterie"

Appuyez sur cette touche pour sélectionner la durée souhaitée pour le cycle de sechage, en fonction du type de linge (coton ou synthétiques) à secher.

Pour sélectionner le temps de sechage appuyez sur la touche jusqu'à ce que la durée souhaitation apparaisse sur l'écran.

Pour le COTON et les SYNTHETIQUES, des temps de séchage de 10 minutes à 130 minutes peuvent être sélectionnés.

A la fin du programme, le voyant "Sechage" s'eteint, et un zéro clignotant s'affiche sur l'écran.

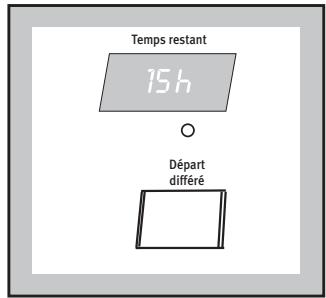

8 Touche "Départ différé"

Avec cette touche, il est possible de retarder le départ du programme de 30 - 60- 90 minutes jusqu'à 2 heures et puis de heures en heures jusqu'à un maximum de 23 heures. Le nombre d'heures au bout desquelles vous souhaitez que le programme commence est visualisé sur l'écran pendant 3 secondes environ puis la durée du programme préalablement sélectionné réapparait.

Cette option doit être sélectionnée après avoir sélectionné le programme et avant d'appuyer sur la touche Départ Pause.

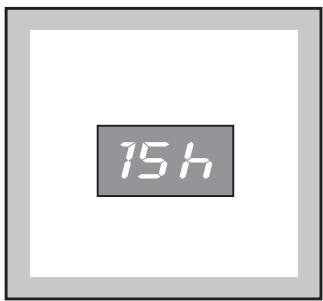

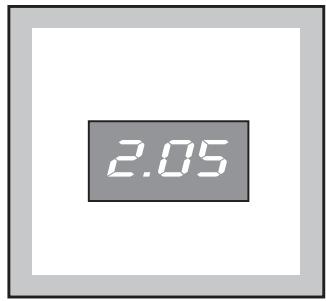

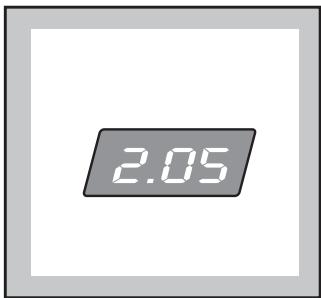

Le décompte (en heures et minutes) est visualisé sur l'écran.

Le départ différé peut être modifié à tout moment tant que vous n'avez pas appuyé sur la touche Départ Pause.

Pour annuler le départ différé, si vous avez déjà appuyé sur la touche Départ Pause:

• mettez la lavante-sechante en PAUSE en appuyant sur Départ Pause ;
• appuyez sur la touche Départ différé jusqu'à ce que l'écran visualisera le symbole « ^ »;
• appuyez de nouveau sur la touche Départ Pause pour faire redémarrer le programme.

Cette option ne peut pas etre selectionnee avec les programmes "Vidange", "Essorage" et Essorage Delicat".

Attention!

• Durant toute la durée du départ différé, le hublot est bloqué.

Si vous doivent ouvrir le hublot, mettez d'abord la lavante-sechante en PAUSE. Lorsque vous refermez le hublot, appuyez de nouveau sur la touche Départ Pause.

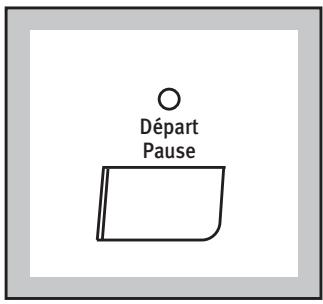

10 Touche "Départ Pause"

Cette touche a deux fonctions :

• départ : une fois que vous avez sélectionné le programme et les options évientuelles, appuyez sur cette touche pour que le programme démarre. Le voyant situé au-dessus de la touche arrêté de clignoter et resté allumé de manière fixe.

Si un départ différé a été selectionné avec la touche correspondante, le décompte commence et est visualisé sur l'écran;

• pause : si vous appuyez à nouveau sur la touche, le programme en cours est interrompu. Le voyant situé au-dessus de la touche commence à clignoter. Pour faire repartir le programme, appuyez de nouveau sur cette touche.

Quand le cycle en cours est mis en mode PAUSE, il est possible d'ouvrir le hublot à condition que :

• la lavante-sechante ne soit pas en phase de chauffage ou séchage
• le niveau d'eau ne soit pas haut

Attention! Avant d'effectuer une modification quelconque du programme en cours, la lavanteséchante doit être mise en PAUSE.

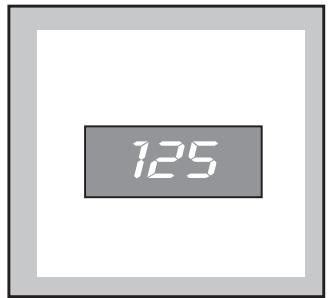

10 Écran d'affichage (Temps restant)

L'écran affiche les informations suivantes:

Annulation du programme
Si on a annulé un programme - le sélecteur de programmes est tourné sur la position "Arrêt" - l'écran et tous les voyants sont éteints.
- la durée du programme de lavage en heures et en minutes, qui apparait une fois que le programme a été sélectionné.

A partir du moment où le programme commence (une fois que l'on a appuyé sur la touche Départ Pause), le temps diminue de minute en minute;

• Le temps de séchage sélectionné Le temps est visualisé en minutes.

Après le démarriage du programme, le temps restant s'actualise à chaque minute.

• l'arrêt de la lavante-sechante cuve pleine d'eau, après les programmes avec l'options (arrêt cuve pleine) visualisé par un zéro clignotant (le hublot est bloqué);
• la fin du programme indiquée par un zéro clignotant (on peut ouvrir le hublot).

• le département, indiqué en heures et minutes,

sLECTIONné au moyen de la touche correspondante (23 heures maximum).

Le départ différé est visualisé sur l'écran pendant 3 secondes, puis la durée du programme sélectionné réapparait.

Une fois que vous avez appuyé sur la touche Départ Pause, le décompte s'actualise toutes les heures et, lorsqu'il ne reste que 2 heures, tous les 30 minutes;

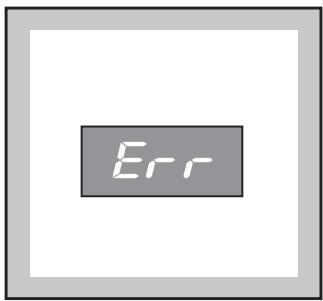

• la sélection erronée d'une option, visualisée avec leslettres "Err"pendant 2 secondes environ quand vous selectionnez une fonction non compatible avec le programmeCHOsi.

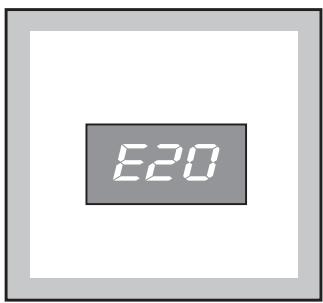

• un code d'alarme qui indique les anomalies de fonctionnement de la lavante-sechante (p.ex. E20) Voir le chapitre "En cas d'anomalie de fonctionnement".

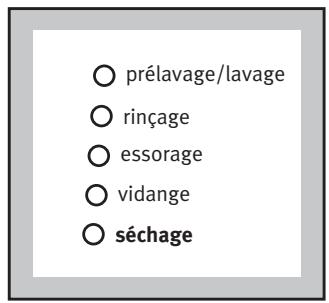

11 Voyants de déroulement du programme

Lors de la sélection du programme, les voyageurs correspondant aux différentes phases s'allument. Quand le programme commence, seul levoyant correspondant à la phase en cours resté allumé.

A la fin du cycle, le voyant de la touche Départ Pause est étèint. Le linge peut être retire de la lavante-sechante.

Informations sur les programmes

Laine et Lavage à la main

Avec ces programmes il est possible de laver les articles marqués par le symbole ou le linge délicat portant l'étiquette "lavage à la main". Il n'est plus nécessaire que vous laviez le linge particulièrement délicat à la main.

30' FLASH

Programme complet pour du linge peu sale ou pour "rafraîchir" qui peut être sélectionné avec les options suivantes: "Essorage"/ (Arrêt Cuve Pleine) et "Départ différé".

Utilisez ce programme pour le linge peu sale ou nécessitant d'être rafraîchis.

Charge maxi: 3,5 kg

Température du lavage: 30^

Durée du programme: 30 min. (2 rincages)

Essorage final: 700 tr/min.

Rinçage

EnCHOisissantceprogrammeilestpossiblederinceretessorerlelingedcotonlavea la main. L'appareileffectuera3rinçagesetensuite un essoragefinala vitesse maximum.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Vidange

Pour vidanger l'eau du dernier rincegage dans les programmes avec l'option (Arrêt Cuve Pleine). Avant tournez le sélection de programmes sur "Arrêt" ensuite selectionnez le programme "Vidange" et appuyez sur la touche "Départ Pause".

Essorage

Essorage séparé à la vitesse maximum pour le lingel lavé à la main. Utilisez ce programme seulement pour le coton.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage".

Essorage délicat

Essorage séparé à la vitesse de 700 tr/min. pour le linge lavé à la main. Utilisez ce programme pour les synthétiques, les délicats, la laine et le lavage à la main.

La vitesse d'essorage peut être réduite en appuyant sur la touche "Essorage" en tenant compte du type de textile à essorer.

Arrêt

Annulation du programme en cours et mise hors tension de l'appareil. Vous pouvez alors selectionner un nouveau programme.

Comment faire un lavage?

Avant d'effectuer un premier lavage dans votre lavante-sechante, nous vous recommendons d'effectuer un lavage préliminaire, sans linge, pour un nettoyage évientuel du tambour et de la cuve.

1. Versez une dose de lessive dans le distributeur "lavage" [LI].

2. Affichez un programme à 90^

3. Enclenchez la touche "départ pause": le cycle de lavage commence.

Nous vous recommendons d'effectuer régulièrement des cycles de lavage à haute température (90°C) dans un but sanitaire (bacteries, odeurs, ...).

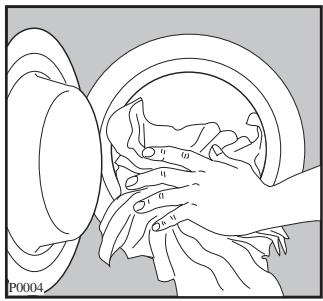

1. Chargement du linge

Ouvrez le hublot.

Introduisez les pieces de linge une à une dans le tambour après les avoir dépliées.

Alternez les grandes et les petites pièces.

Fermez le hublot.

2. Dosage de la lessive et de l'additif

Votre lavante-sechante a ete concu de maniere a réduire vos consommations en eau et produits lessiviels, réduisiez donc les doses préconisées par les fabricants de lessive.

Versez la dose de lessive en poudre dans les compartments lavage "L" et prélavage "L" si vous avons choisi l'option "Prélavage".

Versez eventuèlement l'assouplissant dans le bac . Ne dépassez jamais le repère MAX.

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe "Produits" du guide de lavage.

Refermez le tiroir.

3. Mise sous tension du lave-linge et sélection du programme souhaité

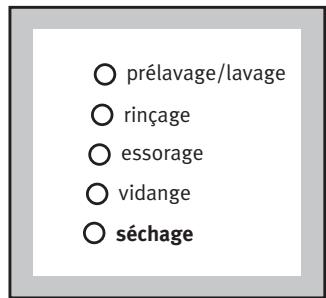

Tournez le sélecteur sur la position souhaitée. Les voyants des différentes phases qui composent le programme s'allument.

Levoyant de la toucheDépartPauseclignote. L'écran visualise la durée du programme.

4. Choix de la température

Appuyez une ou plusieurs fois sur la touche si vous souhaitez selectionner une température différente de cette qui est proposée par le lave-linge ou le lavage à froid; le voyant correspondant s'allume.

5. Choix de la vitesse d'essorage ou de la fonction (arrêt cuve pleine)

Appuyez une ou plusieurs fois sur la touche jusqu'à ce que levoyant correspondant à la vitesse chosesie ou à l'option s'allume.

Si vous choisissez l'option , la lavante-sechante s'arrête, à la fin du programme, avec l'eau dans la cuve.

AWW 1227

AWW1427

6. Choix des options voulues

Le(s) moyant(s) correspondant(s) s'allume(nt).

7. Sélectionnez éventuelles l'option "Départ différé"

Avant de faire démarrer le programme, si vous souhaitez en retarder le départ, appuyez sur la touche Départ différé pour sélectionner le nombre d'heures au bout desquilles vous souhaitez que le programme démarre. Ce nombre est visualisé sur l'écran d'affichage pendant 3 secondes, puis la durée du programme réapparait.

8. Démarrage du programme

Appuyez sur la touche Départ Pause: le voyant correspondant arrêté de clignoter et celui le voyant "prélavage/lavage" reste allumé.

Si vous avez selectionné le Départ différé, la lavante-sechante commence le décompte. L'écran visualise la durée du programme ou le départ différé selectionné.

9. Modification d'une option ou du programme en cours

Il est possible de modifier n'importe qu'elle option avant que le programme ne l'exécute. Si le programme est en cours, avant de procéder à une modification quelconque, il faut tout d'abordmettre la lavante-sechante en PAUSE, changer les options et appuyer de nouveau sur la touche "Départ Pause".

Si vous souhaitez changer le programme en cours il faudra tournier le sélecteur sur "Arrêt" pour annuler le programme que la machine est en train d'effectuer, Sélectionner le nouveau programme et appuyer de nouveau sur la touche "Départ Pause" pour le faire démarrer. La lavante-sechante reprend le cycle depuis le début et l'eau reste dans la cuve.

10. Interruption du programme

Appuyez sur la touche "Départ Pause", le voyant correspondant commence à clignoter. Appuyez de nouveau sur la même touche pour le faire démarrer.

11. Annulation d'un programme en cours

Pour annuler un programme en cours, tournez le sélecteur de programmes sur la position "Arrêt". Sélectionnez le nouveau programme.

12. Ouverture du hublot durant le déroulement d'un programme

Le hublot peut être ouvert, après avoir mis la lavante-sechante en PAUSE, à condition que :

• la machine ne soit pas en phase de chauffage à une température supérieure à 55^ ;
• le niveau de l'eau ne soit pas haut;
• le tambour ne soit pas en mouvement.

Si ces conditions sont respectées, lors de la mise en PAUSE de la lavante-séchante, vous pourrez ouvrir le hublot.

S'il n'est pas possible de l'ouvrir mais que cela est absolument nécessaire, il fautmettre la lavante-sechante hors tension en tournant le selecteur sur la position position "Arrêt" et attendre environ 3 minutes avant d'ouvrir le hublot.

Attention au niveau et à la température de l'eau dans la lavante-sechante!

Après la fermetre du hublot il faudra désir de nouveau le programme précédamment choisi et appuyer sur Départ Pause.

13. Fin du programme

La lavante-sechante s'arrête automatiquement, le voyant de la touche "Départ Pause" s'eteint, et un zéro clignotant apparait sur l'écran.

Si vous avez besoin l'option (arrêt cuve pleine), le moyant de la touche correspondante reste allumé. Le hublot est bloqué pour signaler que l'eau doit être vidangée.. L'écran visualise un zéro clignotant.

Pour compléter le cycle, tournez le sélecteur sur "Arrêt" et ensuite selectionnez le programme "Vidange", "Essorage" ou "Essorage Délicat" enCHOIsissant la vitesse convenant au linge qui vient d'être lavé (appuyez sur Départ Pause);

Lorsque le programme est terminé, le zéro clignotant apparait et le hublot peut être ouvert.

Tournez le sélecteur sur "Arrêt" à nouveau pourmettre le lave-linge hors tension.
Sortez le linge.

Contrôlez que le tambour soit complètement vide en le faisant tourner avec les mains. Cela permet d'eviter que le linge évientuellesment oublie dans le tambour ne soit abîné lors du lavage successif (par exemple, il peut se rétrécir) ou ne déteigne sur d'autres tissus.

Il est conseilé de fermer le robinet de l'eau et de débrancher la fiche de la prise de courant.

Laissez le hublot entrouvert pour aérer la lavantessechante.

Comment faire un séchage?

Sechage indépendant

Charge maxi:

• coton 3.5kg
• synthétiques 2 kg

Pendant le séchage, le robinet de l'eau doit être ouvert et le tuyau de vidange doit être place correctement.

1. Introduisez le linge.
2. Tournez le sélecteur de programmes sur le programme de sechage (dans les secteurs de coton ou des synthétiques).
3. PourCHOISIRLEsECHAGEelectronique(TrEssec, PrEt a ranger ou PrEt a repasser),appuyez sur la touche "Sechage Auto" jusqu'ao ce que levoyant correspondant au degrde de sechage youlu pour le coton et les synthetiques s'allume.

Pour désir le séchage chronométrique, appuyez sur la touche "Minuterie" jusqu'à ce que le temps youlu apparaitse sur l'écran.

1. Appuyez sur Départ Pause pour démarrer le programme.
2. En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pourmettre l'appareil hors tension et sortez le linge.

Séchage enchaine

Attention! Il ne faut pas dépasser 3.5kg pour le coton et 2kg pour les synthétiques dans le programme LAVAGE+SECHAGE.

N'utilise pas de boule doseuse si vous faites un séchage enchâné.

1. Introduisez le linge.
2. Versez la lessive et l'additif.
3. Choisissez le programme de lavage.
4. Choisissez le temps ou le degré de sechage.
5. Sélectionnez les options voulues en appuyant sur les touches respectives.

Dans la mesure du possible, ne seLECTIONnez pas une vitesse d'essorage inférieure à celle proposée par la machine de façon à économiser de l'énergie et à éviter des temps de séchage trop longs.

Dans ce mode de fonctionnement, il n'est pas possible de selectionner une vitesse d'essorage inférieure à 900 tr/min pour le coton et les synthétiques avec le séchage électronique et à 900 tr/min pour le coton et 700 tr/min pour les synthétiques avec le séchage chronométrique.

1. Faites partir le programme en appuyant sur la touche Départ Pause.
2. En fin de cycle, tournez le sélecteur de programmes sur "Arrêt" pourmettre l'appareil hors tension.
3. Sortez le linge.

Tableau des programmes

Type de linge et symboles sur les étiquettes	Charge maxi	Programme/ Température	Description du programme	Options possibles	Consommations*
					Energie kWh	Eau litres
Blanc, par ex. draps, nappes, linge de maison	7 kg	Blanc 60° - 90°C	Lavage à 60°-90°C3 rincages Essorage long	Essorage/ Prélavage Rinçage Plus	2.25	57
Couleurs, par ex. chemises, blouses, lingerie	7 kg	Couleurs 60° - 40°-30°C - froid	Lavage à 60°-40°-30°C - froid3 rincages Essorage long	Essorage/ Prélavage Rinçage Plus	0.83	54
Blanc et Couleurs, par ex. serviettes, linge de maison	7 kg	Coton AA 60° - 40°C	Lavage à 40°-60°C**3 rincages Essorage long	Essorage/ Prélavage Rinçage Plus	1.19	52
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	3 kg	Tous Textiles 60° - 40°-30°C - froid	Lavage à 60°-40°-30°C - froid3 rincages Essorage court	Essorage/ Prélavage Rinçage Plus	1.05	55
Synthétiques, mixtes, par ex. chemises, blouses, lingerie	3 kg	Synthétiques 40°	Lavage à 40°C3 rincages Essorage court	Essorage/ Prélavage Rinçage Plus	0.7	55
Délicans, par ex. acrylique, viscose, polyester, laine mixte synthétique	3 kg	Délicans 40° - 30°C - froid	Lavage à 40°-30°C - froid3 rincages Essorage court	Essorage/ Prélavage Rinçage Plus	0.6	57
Linge avec l'étiquette	2 kg	Lavage à la main 40° - 30°C - froid	Lavage à 40°-30°C ou froid3 rincages Essorage court	Essorage/	0.40	55
Laine avec la marque "pure laine vierge"	2 kg	Laine 40° - 30°C - froid	Lavage à 40°-30°C ou froid3 rincages Essorage court	Essorage/	0.40	55

** Le programme "COTON AA" à 60^ est le programme de référence pour les données contues dans l'étiquette énergie, conformément à la norme CEE 92/75 (Ce programme effectuera seulement 2 rincages).
* Les données reportées ici ont une valeur purement indicative et peuvent varier en fonction de la quantité et du type de linge, de la température d'arrivée de l'eau et de la température ambiente.
Elles se refèrent à la température la plus élevé prévue pour chaque programme.

La durée du programme est réajustée automatiquement au cours du programme de lavage en fonction de la quantité de linge, la quantité de produit lessiviel, de la température de l'eau, ...

ATTENTION!

Pour la durée des programmes, voir l'écran d'affichage.

Tableau des programmes

Programmes spéciaux

Position du sélecteur de programmes	Description programme	Déroulement du programme	Options possibles	Charge maxi	Consommations*
					Energie kWh	Eau litres
Rinçage	Le linge de coton lavé à la main peut être rincné avec ce programme	3 rincçages avec additif liquide Essorage long	Rinçage plus Essorage/☐	7 kg	0,15	52
Vidange	Vidange de l'eau pour les programmes avec l'option ☐	Evacuation de l'eau		/	-	2
Essorage	Essorage à part pour les tissus de coton	Essorage long	Essorage	7 kg	-	10
Essorage délicat	Essorage à part synthétiques, délicats, laine, lavage à la main ou avec l'options ☐	Essorage bref	Essorage	7 kg	-	10
FLASH30"	Pour tissus peu sales, sauf la laine ou nécessitant d'être rafraîchis	Lavage à 30°C 2 rincçages Essorage bref à 700 tr/min.	Essorage/☐	3,5 kg	0,3	40
Arrêt	Annulation	Annulation du programme en cours, mise hors tension de l'appareil		/	-	-

• Les informations ci-dessus sont données à titre indicatif et peuvent varier en fonction de la quantité et du type de linge, de la température ambiente et de la température d'entrée de l'eau.

ATTENTION!

Pour la durée des programmes, voir l'écran d'affichage.

Tableau des programmes

Séchage chronométrique

Degré de séchage	Type de linge	Charge maxi	Vitesse d'essorage Tours/min	Temps de séchage en min.
Très secIdéal pour lesarticles en tissu-éponge	Coton et lin(Peignoirs, serviettes et drapsde bain, etc.).	3.5 kg	1400	100-110
			1200	105-115
		1,5 kg	1400	50-60
			1200	55-65
Prêt à ranger (*)Pour les articlespouvant être rangés sans être repassés	Coton et lin(serviettes,T-shirts, linge debain).	3.5 kg	1400	90-100
			1200	95-105
		1,5 kg	1400	40-50
			1200	45-55
	Synthétiqueset mélanges(tricots, lingerie,linge de maison).	2 kg	900	70-80
		1 kg	900	35-45
Prêt à repasserPour les vêtementsà repasser	Coton et lin(draps, nappes,chemises, etc.).	3.5 kg	1400	70-80
			1200	75-85
		1,5 kg	1400	35-45
			1200	40-50

(*) Conformément à la norme CEE 92/75, les données figurant sur l'étiquette énergie se référent au programme PRET A RANGER pour le coton.

Charges de linge maximes selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale de la machine. Cette capacité varie suivant la nature des textiles.

Diminuez la quantité en cas de linge très sale ou de tissus éponges.

Charge maximum

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau.

C'est pourquoi, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
  au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replisssez le tambour en fonction des fibres les plus fragiles.

Nous vous donnons, à titre indicatif, les poids moyens des pieces les plus communes.

peignoir de bain	1200 g
serviette deTOILTTE	180 g
grand drap	1300 g
drap 1 personne	800 g
taie d'oreiller	200 g
chemise de nuit	180 g
pyjama homme	500 g
pyjama enfant	200 g
chemise homme	250 g
chemisier	150 g
torchon	100 g
blouse de travail	300 g à 600 g

Vérification du linge

• Videz les poches.
• Fermez les fermétures à glissière et à pression.
• Enlevez les crochets des voilages ou mettez les voilages dans une housse.
• Retirez les boutons mal cousus, les épingles et les agrafes.
• Pour les protégger, mettez les voilages dans une taie d'oreiller par exemple.

Recousez ou enlevez les boutons qui ne tiennent qu'a un fil.

Le tri du linge par catégorie

Nous vous conseillons de trier le linge par catégorie:

• d'un côté, le linge résistant pouvant supporter un lavage et un essorage énergiques,
• de l'autre, le linge délicat qu'il convient detraiter avec précaution.
• Pour les charges mixtes, lessives composées d'articles en fibres de différentes natures,CHOISSEZ un programme et une température convenant à la fibre la plus fragile.
• Lavez les articles "blanc" et de couleur séparément.

Temperatures

Température elevée : 90° C

Pour coton, lin et chanvre comme les torchons, les serviettes, les draps, les taires d'oreiller, etc.

Les fibres, blanches en général, qui peuvent être très tachées.

Température moyenne : 60^ C

Pour les blancs qui ne sont pas très tachés ou pour les couleurs bon teint, pour les synthétiques ou les cotons mélangés. Tous ces articles portent une étiquette indiquant qu'ils peuvent être lavés à une température maximale de 60^ .

Basse température: froid - 30^ C - 40^ C

Pour les synthétiques délicats, la soie, l'acrylique et les articles en laine lavables en machine (voir l'étiquette d'entretien). Tous les autres articles en laine doivent en général être nettoyés à sec ou lavés à la main.

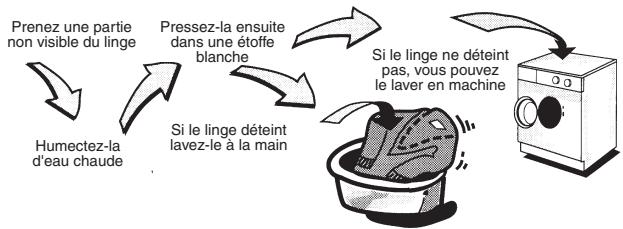

Lavage du linge couleur

Lorsqu'ils sont lavés pour la première fois, les linges de couleur peuvent perdre de leur couleur et déteindre sur d'autres pieces de linge.

Pour s'assurer qu'un linge de couleur ne déteint pas, nous vous conseillons d'effectuer le simple test suivant:

Programme laine Woolmark

Le programme laine de votre lavanteséchante porte le sigle Cela signifieque vous pouvez laver en toute sécuritéles articles portant l'étiquette ci-contrePour éviter le feu trage, vous devezlimiter la charge à 2 kg.

Le cycle laine de cette machine à laver a étéapprovéparlaWoolmark pour le lavage des articles Woolmark lavables machine, sous réservé que ces articles soient lavés conformément aux instructions mentionnées sur l'étiquette de l'article et celles indiquées par le fabricant de cette machine à laver.M9605.

Traitement des taches

Traitez certaines taches qui risqueraient de ne pas partir,URTout si elles sont anciennes,en procedant de l'extérieur de la tache vers l'intérieur,ceci afin d'eviter de faire des cernes.

Herbes. Savonnez soigneusement,TRAITEZ à l'eau de Javel diluée. Pour les lainages, l'alcool à 90^ peut donner de bons résultats.

Crayons à bille - feuitre. Tamponnez à l'aide d'un chiffon propre imbibé d'alcool à 90^ . Prenez soit de ne pas étaler la tache.

Rouille. Utilisez un produit anti-rouille en suivant attentivement les conseils du fabricant.

Roussi. Si le tissu n'est que légèrement roussi et dans la mesure où les couleurs peuvent le supporter, faites tremper dans de l'eau additionnée d'eau de Javel, sinon imbibez le tissu d'eau oxygénée à 10 volumes et laissez agir 10 à 15 min.

Chewing-gum. Diluez-le à l'aide d'un dissolvant pour vernis à ongles puis enlevez-le à l'aide d'un chiffon propre. Assurez-vous que la nature du textile supporte le dissolvant.

Cambouis-goudrons. Etalez un peu de beurre frais sur la tache, laissez reposer puis tamponnez avec de l'essence de térébenthine.

Rouge à lèvres. Tamponnez à l'éther s'il s'agit de lainage ou de coton ou au trichloréthylène si l'article est en soie.

Vernis à onges. Posez la face tachée du tissu sur un papier absorbant, puis humectez l'envers du tissu avec du dissolvant pour vernis à onges en prénant soin de changer fréquement le papier se trouvant sous la tache. Assurez-vous que la nature du textile supporte le dissolvant.

Peinture. Ne laisseriez pas secher les dépôts de peinture. Traitez-les immédiatement avec le solvant indiqué sur la boîte de peinture (eau, térébenthine, white spirit). Savonnez, puis rincez.

Bougie. Grattez la cire avec une lame non coupante afin d'en retarder le plus possible, puis repassez en intercalant une feuille de papier de soie entre le fer chaud et le tissu taché.

Produits

A. Choix de la lessive

Les fabricants de lessive indiquent sur les emballages la quantité de lessive à utiliser selon la charge de linge.

Conformez-vous aux doses et aux instructions préconisées sur les emballages.

Nous vous déconseillons d'utiliser en même temps plusieurs types de lessive, vous risqueriez d'endommager le linge.

Dosage:

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si l'eau est douce, diminuez légèrement les doses.
Si l'eau est calcaire (l'utilisation d'un anticalcaire es conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laompagnie de distribution d'eau de leur région ou tout autre service compétent.

Remarque:

N'utilisez que des produits lessiviels faiblement moussants, vendus dans le commerce spécifique conçus pour l'utilisation dans les machines à laver. Employez des produits spécifiques pour le lavage de la laine.

Les lessives en poudre s'utilisent sans restriction. Les lessives liquides ne doivent pas etre utilisées lors de la seLECTION d'un prélavage. pour tout cycle sans prélavage, elles peuvent etre versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartment lavage, dans les deux cas, il est impératif de démarrer sans délié le cycle de lavage.

Si vous sechez ensuite votre linge dans un sechelinge, n'oubliez pas de retarder la boule doseuse. Les lessives liquides sont très indiquées pour des températures peu élevées, à savoir 30^ et 40^ , alors qu'il est conseilé d'utiliser une lessive en poudre pour les températures supérieures, de 60^ à 90^ .

Les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boîte à produits de votre lave-linge.

Pour le traitement des taches avant le cycle de lavage, conformez-vous aux doses et aux instructions préconisées par le fabricant du produit. Si vous utilisez du produit de lavage pour Traitser les taches, vous devez demarrer sans retard le cycle de lavage.

B. Assouplissant

Versez un produit assouplissant sous forme liquide dans le bac du tiroir à produits destiné à cet effet. Respectez le dosage indiqué sur le flacon, en fonction de la caractéristique de l'assouplissant utilisé, normal ou concentré.

Ne dépassez pas les doses maximes.

Symboles internationaux pour l'entretien des textiles

La plupart des articles sont munis d'une étiquette d'entretien spécifique comment lestraiter. Suivez scrupuleusement ces indications.

LAVAGE NORMAL LAVAGE DELICAT	95 Temp. maxi 95°C 95	60 Temp. maxi 60°C 60	40 Temp. maxi 40°C 40	30 Temp. maxi 30°C 30	Lavage à la main	Lavage interdit
JAVELLISATION	Cl Chlorage dilué à froid			Chlorage interdit
REPASSAGE	Fort 200°C maxi	Moyen 150°C maxi		Doux 110°C maxi	Ne pas repasser
NETTOYAGE A SEC	A Tous solvants	P Perchloréthylène ou essences minérales (essence F, White Spirit)		F Uniquement essences minérales (Pour linge et tissus blancs)	Ne pas nettoyer à sec
SECHAGE	Linge étendu	Linge suspendu	Sur cinctre	Haute temp. Temp. modérée Séchage en tambour	Ne pas sécher en tambour

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appareil si le produit lessiviel est bien dosé. Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement concu pour les lave-linge, que vous pourrez vous procurer dans le commerce.

Respectez le dosage indiqué sur l'emballage.

Après chaque cycle de lavage

Nous vous recommendons de laisser le hublot entrouvert après chaque utilisation, ceci afin d'āérer la cuve et d'éviter la formation de moisissure et d'odeurs.

La carrosserie

Nettoyez-la à l'eau savonneuse. Rincez et séchez soigneusement. N'utilise jamais de produits abrasifs ou caustiques.

Le distributeur de produits

• Enlevez le tiroir de son logement comme l'indique la figure ci-dessous.
• Lavez-le sous l'eau courante.
• Pour faciliter le nettoyage la partie supérieure du bac réservé à l'additif peut être enlevée.

• Nettoyez le logement interne du tiroir avec une brosse à dents.
• Remettez le tiroir en place.

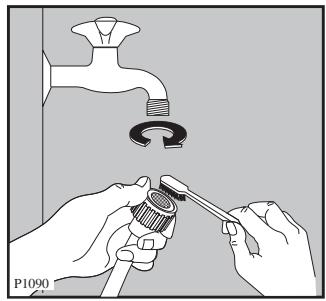

Le filtr du tuyau d'arrivée d'eau

Si vous remarquez que l'appareil prend plus de temps à se replir, contrôle que ce filtre ne soit pas obstrué.

Fermez le robinet d'arrivee d'eau.

Dévissez l'embout du tuyau du robinet.

Nettoyez le filtré avec une petite brosse.

Revissez bien l'embout du tuyau.

La pompe de vidange

La pompe doit être contrôle régulierement et surtout si

• l'appareil ne vidange pas et/ou n'essore pas;
• l'appareil fait un bruit inhabituel pendant la vidange du au blocage de la pompe par des objets tels que épingles de suture, pieces de monnaie, agrafes, etc.

Procedez comme suit:

• débranchez l'appareil;
• attendendez que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus);
  ouvrez le volet de pompe;
• placez un écipient sur le sol pour recueillir l'eau qui avait eventuèlement sortir de la pompe;
• sortie le petit tuyau d'évacuation se trouvant à côté de la pompe, placez-le dans le écipient et enlevez le bouchon;
• quand l'eau ne sort plus devissez le couvercle de la pompe et sortez cette dernière. Utilisez le volet pour recueillir l'eau résiduelle;

• enlevez les évventuels objets bloquant la pompe en la tournant comme indiqué dans le croquis;
• bouchez à nouveau le petit tuyau d'évacuation et remettez-le à sa place;

• revissez le couvercle de la pompe;
• fermez le volet.

Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ prenez les précautions suivantes:

• débranchez l'appareil;
• fermez le robinet et dévissez le tuyau d'arrivée d'eau du robinet;
• placez le tuyau d'arrivée et le petit tuyau d'évacuation dans une cuvette sur le sol et laisserez l'eau s'écouler;
• revissez le tuyau d'arrivée d'eau au robinet et remettez le petit tuyau d'évacuation à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux sera évacuée, évitant ainsi la formation de gel et donc l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

Si I'appareil ne vidange pas

Si l'appareil ne vidange pas, procedez de la maniere suivante pour évacuer l'eau:

• Debranchez l'appareil.
  Fermez le robinet d'arrivée d'eau.
• Attendeze que l'eau refroidisse (dans le cas d'un lavage à 60^ ou plus).
• Ouvrez le volet de pompe.
• Placez un écipient sur le sol, sortez le petit tuyau d'évacuation, placez-le dans le écipient et enlevez le bouchon. L'eau s'écoulera par gravité dans le écipient. Lorsque le écipient est plein, bouchez à nouveau le petit tuyau et videz l'eau. Répétez l'opération jusqu'à ce que l'eau cessée de-sortir.
• Contrôlez la pompe comme décrit au paragraphe précédent.
• Remettez le petit tuyau d'évacuation à sa place après l'avoir bouché.
• Revissez le couvercle de la pompe et fermez le volet.

En cas d'anomalie de fonctionnement

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications.

Cependant, si vous constazez une anomalie de fonctionnement, consultez le tableau ci-dessous, avant d'appeler le service après-vente.

Pendant le fonctionnement de la lavante-séchante on peut voir apparaitre les codes d'alarme suivants qui clignotent sur l'affichage:

• E10: Difficultés de l'alimentation de l'eau
• E20: Difficultés de vidange
• E40: Hublot ouvert

Après avoir éliminé les causes éventuelles de l'anomalie, appuyez sur la touche Départ Pause pour faire redémarrer le programme interrompu. Si l'anomalie n'a pas pu être éliminée, consultez le service après-vente de votre magasin vendeur.

Symptômes	Solutions
• Les résultats de lavage ne sont pas satisfaisants	Vérifiez que: • la lessive convient au lavage en machine, • il n'y a pas trop de linge, • le programme de lavage et la température sont appropriés.
• La machine s'arrêtependant un cycle de lavage	Vérifiez que: • la pression d'eau est suffisante, • les fusibles sont en bon état et n'ont pas disjoncté, • ce n'est pas un arrêt cuve pleine d'eau (option).
• La machine ne démarre pas	Vérifiez que: • les fusibles sont en bon état, • l'appareil est correctement branché, • le hublot est correctement fermé (E40), • le départ du programme a été effectivement commandé (touche Départ Pause enclenchée). • il n'y a pas de coupure de courant. • ce n'est pas un départ différé
• La machine n'essore pas ou ne vidange pas	Vérifiez que: • le tuyau de vidange n'est pas bouché ou pié (E20), • la pompe de vidange n'est pas obstruée (E20), • la charge de linge est correctement répartie dans le tambour (voir paragraphe “anti-balourd”) • ce n'est pas un arrêt cuve pleine d'eau (option)
• La machine ne se remplit pas	Vérifiez que: • le robinet d'acciviée d'eau est ouvert et que la pression est suffisante (E10), • il n'y a pas de coupure d'eau (E10), • le hublot du lave-linge est correctement fermé (E40), • le tuyau d'acciviée d'eau n'est pas pié (E10), • le filtre d'acciviée d'eau n'est pas obstrué (E10).
• La machine vibre, est très bruyante	Vérifiez que: • l'appareil a été complètement débridé (voir paragraphe "débridage"), • l'appareil est de niveau et bien calé, • l'appareil n'est pas trop préc du mur ou des meubles, • le linge est bien réparti dans le tambour, • la charge est suffisante
• Le cycle de lavage est beaucoup trop long	Vérifiez que: • la pression d'eau est suffisante (E10), • la pompe n'est pas obstruée (E20), • il n'y a pas eu de coupure de courant.
• La machine se remplit mais vidange aussiôt	Vérifiez que: • la crosse de vidange n'est pas accrochée trop bas.
• Vous trouvez de l'eau au cours de la ravante-sechante	Vérifiez que: • il n'y a pas trop de dessive, • la dessive est adaptée au lavage en machine (formation excessive de mousse), • un des compartments du distributeur de produits n'est pas obstrué, • la crosse de vidange est correctement accrochée, • le couvercle de la pompe est correctement visse après son nettoyage, • le petit tuyau de vidange est bouché, • le tuyau d'acciviée d'eau est étanche.
• Le hublot ne s'ouvre pas	Vérifiez que: • le programme est terminé, • l'appareil n'est pas en train de chauffer l'eau ou en phase de séchage, • le tambour n'est pas en mouvement, • le niveau d'eau n'est pas trop haut.
• On entend un bruit inhabituel	• La machine est équipée d'un moteur qui, par rapport aux moteurs traditionnels, provoque un bruit particulier. Ce moteur permet un démarriage en douceur lors de l'essorage et une grande distribution du linge dans le tambour, d'ou une plus grande stabilité de l'appareil.
• On ne voit pas d'eau dans le tambour	• Par soucis d'économie, les machines fabriquées selon des technologies modernes fonctionnement en utilisant moins d'eau.
• La machine ne s'est pas satisfaistant	Vérifiez que: • le robinet de l'eau est ouvert, • la pompe n'est pas bouchée, • le temps ou le degré de séchage a été sélectionné, • un temps de séchage adéquat a été choisi, • la charge de linge n'est pas excessive.

Service après-venture

En cas d'anomalie de fonctionnement, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat ..., veuillez consulter le Centre Contact Consommateurs.

En cas d'intervention sur votre apparéil, exigez du Service ÀpRES-VENTE les Pièces de Rechange certifiées Constructeur.

Garantie

Conformément à la Législation en vigueur, votre Vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.

En appelant un Service ÀpRES-Vente, indiqué-lui le modele, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la plaque signalétique située pres du hublot (voir figure cidesous).

Sous son entière initiative et responsabilité,Vote Vendeur repondra à toutes vos questions concernant l'achat de votre apparéil et les garanties qui y sont attachées.

N'hésitez pas à le contacter.

A l'attention de l'installateur

CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur	85 cm
	Largeur	60 cm
	Profondeur	63 cm
RACCORDEMENT	Tension/Fréquence	230 V / 50 Hz
	Puisance max.	2200 W (10 A)
PRESSION D'EAU	Minimum	0.05 MPa
	Maximum	0.8 MPa
		LAVAGE	SECHAGE
CAPACITE MAXIMUM	Coton, lin	7 kg de linge sec	3.5 kg
	Tous textiles/Synthétiques,	3 kg de linge sec	2 kg
	Délicats	3 kg de linge sec -
	Laine/ Lavage à main	2 kg de linge sec -
VITESSE D'ESSORAGE	Maximum	1200 tr/min. (pour AWW 1227)
		1400 tr/min. (pour AWW 1427)
Consommations pour le lavage d'une charge maximum avec le programme sans prélavage "COTON AA" à 60°C :		1,19 kWh
		52 litres
		150 minutes

Cet apparéil est conforme aux Directives Communautaires suivantes:

• 73/23 CEE du 19/02/73 (Basse tension) et modifications successives;
• 89/336 CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives.

Installation

Débridage

Avant la première mise en marche, vous nevez impératifement retarder de votre apparéil les dispositifs de protection mis en place pour le transport. Suivez les instructions données ci-dessous. Conservez ces dispositifs de sécurité: ils devront être remontés en cas de tomorrow transport de l'appareil (déménagement par exemple).

• Dévissez et otez les deux vis arrête en bas avec une clé. Enlevez les deux goujons en plastique.

• Appuyez l'appareil sur la partie arrrière et mettez entre le sol et le lave-linge une des cales en polystyrene. Veillez à ne pas écraser les tuyaux.
• Retirez le bloc en polystyrene du fond de la machine.
• Libérez les deux sachets en nylon à la partie avant de l'appareil.

• Sortez avec soin le sachet gauche en nylon, en le tirant vers la droite et vers le bas.
• Sortez avec soin le sachet croit en nylon, en le tirant vers la gauche et vers le haut.
• Retirez la base en polystyrene.

• Remettez l'appareilABOUT et dévissez l'autre vis. Enlevez le goujon en plastique.
• Bouchez tous les trouss à l'aide des caches plastiques se trouvant dans l'enveloppe

contenant la notice d'utilisation.

Transporter un appareil non bride peut endommager des composants internes et générer des fuites et des dysfonctionnements, et peut également engendrer des déformations par chic.

Emplacement

L'installation de votre apparéil nécessite:

• Une alimentation électrique (voir raccordement électrique)
• Une arrivée d'eau avec branchement 20x27
• Une évacuation d'eau
• Un local aéré

Placez l'appareil sur un sol plat et dur.
Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la cuisine. Le robinet, l'installation pour la vidange et la prise de courant doivent se trouver à proximé des tuyaux de la machine et du cable d'alimentation. La machine ne doit pas être installée dans un local sujet au gel.

Important!

Cette lavante-séchante ne peut pas être encastrée sous d'autres meubles (par ex. en cuisine) pour des raisons de sécurité.

Mise à niveau

Placez l'appareil à l'endetroit choisi et procédez soigneusement à la mise à niveau, en agissant sur les vérins prévus à cet effet.

Une mise à niveau correcte évite des vibrations, du bruit ou des déplacements de l'appareil durant son fonctionnement. Assurez-vous, en outre, que pendant son fonctionnement, l'appareil ne touche pas le mur, les meubles, etc.

Raccordement d'eau

Vissez le raccord du tuyau d'alimentation livre avec l'appareil sur le nez filtré du robinet d'arrivée d'eau (20x27). Vissez correctement pour éviter toute fuite. N'employez jamais à cet effet un tuyau déjà utilisé precedemment.

Si nécessaire, rectifiez la position du raccord du tuyau d'alimentation en devissant la bague de serrage placée à l'arrière de l'appareil.
Veillez ensuite à visser correctement la bague de serrage pour éviter toute fuite.

Si le branchement se fait sur des tuyauteries nevues ou qui n'ont pas servi depuis longtemps, il est préférible de faire couler une certaine quantité d'eau avant demettre en place le tuyau de replissage. De cette façon, on évitera que du sable ou de la rouille bouche le filtre placé à l'intérieur de l'appareil.

Vidange d'eau

La crosse du tuyau de vidange peut être placée de deux manières différentes:

• Sur le bord d'un lavabo à l'aide du coude en plastique livre avec l'appareil:

Dans ce cas, il est nécessaire de veiller à ce que l'extrémité ne puisse pas tomber au sol lorsque la machine effectue la vidange. Vous pouvez, par exemple, la fixer avec une petite ficelle au robinet ou l'accrocher au mur.

• Dans un conduit de vidange (ou dans une dérivation de la vidange d'un lavabo) dont la distance au sol doit être comprise entre 60 et 90 cm. Il est indispensable de prévoir une entrée d'air à l'extrémité du tuyau de vidange pour éviter tout siphonnage évientuel. En outre, le tuyau de vidange ne devra former aucun coude. Il devra être placé au niveau du sol, la crosse devra se trouver à la hauteur indiquée précédemment.

L'inobservation de ces règles pourrait entraîner un fonctionnement anormal de votre apparéil.

Branchementélectrique

Notre responsabilité ne saurait etre engagée en cas d'incidents ou d'accidents provoqués par une mise à la terre inexistante ou defectueuse. Le remplacement eventuel du cable d'alimentation ne devra etre effectue que par notre service après-vente.

Cette machine ne peut être branchée qu'en 230 V monophasé 50Hz

Vérifiez que le compteur de l'abonné et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres apparciels électriques branchés.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple (risque d'incendie).Vérifiez que la prise de terre est conforme aux reglements en vigueur.

Calibre des fusibles de lignes (un par phase): 10 ampères. Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit obligatoirement être raccordée conformément à la norme N.F.C. 15100 et aux prescriptions de l'E.D.F. La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5mm^2 par conducteur.

Le cable d'alimentation doit être facilement accessible après l'stiillage de l'appareil.

ARTHUR MARTIN ELECTROLUX

Pour tener nos engagements, nous écoutons les Consommateurs

Info Conso Electronlux est le lien privilégiié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximite pour améliorer sans cette les produits que nous vous proposons.

AVANT L'ACHAT

Toute une equipe répond avec clarté et précision à vos sollicitations concernant l'éventail de nos gamas de produits et vous apporte desinfos pour vous aider dans votre choix en fonction de vos propres besoin.

APRÈS L'ACHAT

Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'usage. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos apparèils. C'est alors que notre mission prend tout son sens. Ecouter, comprendre, agir : trois temps essentiels pour tener l'engagement de la marque dans le plus grand respect du Consommateur.

A bientôt !

Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).

Info Conso

Electrolux

BP 50142-60307 SENLIS CEDEX

Tel.: [phone] (0,15 € TTC/mn)

Fax:[phone]

E-MAIL:[e-mail]

Permanence téléphonique du lundi au vendredi

Pour toute question technique :

Centre Contact Consommateurs

BP 20139 - 60307 SENLIS CEDEX

Tél.: [phone] (0,34 € TTC/mn)

E-MAIL: [e-mail]

Permanence téléphonique du lundi au vendredi

ARTHUR MARTIN

Electrolux

Pour une vie plus facile.
