Type de produit	Machine à laver top loading
Marque	ARTHUR MARTIN
Modèle	AWT1010AA
Dimensions (H x L x P)	850 x 397 x 600 mm
Alimentation	230 V / 50 Hz, 2300 W
Pression d'eau	0,05 - 0,8 MPa (0,5 - 8 bars)
Capacité maximale (coton)	5 kg
Vitesse d'essorage maximale	1000 tr/min
Programmes	Blanc, Couleurs, Synthétiques, Laine, Délicats, Rinçages, Essorage, Vidange
Options	Petite charge, Arrêt cuve pleine
Températures de lavage	30°C - 90°C
Boîte à produits	Prélavage, Lavage, Javel, Assouplissant
Entretien	Détartrage si nécessaire ; nettoyage carrosserie avec eau tiède et détergent doux ; nettoyage régulier du filtre de vidange
Sécurité	Arrêt automatique en fin de cycle ; ouverture différée du couvercle ; sécurité anti-balourd ; protection antigel
Installation	Débridage obligatoire avant première utilisation ; mise à niveau par pieds réglables ; branchement eau 20x27 mm ; vidange entre 70 et 100 cm
Émissions sonores	Non spécifié

FOIRE AUX QUESTIONS - AWT1010AA ARTHUR MARTIN

Comment débrider le lave-linge avant la première utilisation ?

Retirez l'emballage, inclinez l'appareil et enlevez la cale sous le moteur. Ouvrez le couvercle, retirez les cales d'immobilisation et les films plastiques. À l'arrière, dévissez les deux vis et entretoises avec une clé de 10, puis fermez les ouvertures avec les caches fournis.

Quelle est la capacité de lavage maximale ?

La capacité maximale est de 5 kg pour le coton, 2,5 kg pour les synthétiques et 1 kg pour la laine.

Que faire si le lave-linge ne démarre pas ?

Vérifiez que l'appareil est branché, que le couvercle et les volets du tambour sont correctement fermés, que le programme est bien lancé, et qu'il n'y a pas de coupure de courant ou d'eau. Assurez-vous que le robinet d'eau est ouvert.

Comment nettoyer le filtre de vidange ?

Ouvrez le portillon en bas de l'appareil avec un tournevis. Placez un récipient sous le filtre, tournez le bouchon dans le sens inverse des aiguilles d'une montre pour vidanger l'eau résiduelle. Dévissez complètement le bouchon, nettoyez-le à l'eau courante, puis revissez-le.

Quels types de lessive puis-je utiliser ?

Utilisez des lessives adaptées au lavage en machine. Les lessives en poudre conviennent sans restriction. Les liquides peuvent être versés dans une boule doseuse ou directement dans le compartiment lavage. Les tablettes doivent être placées dans le compartiment lavage.

Comment utiliser la touche 'Arrêt cuve pleine' ?

Cette touche maintient l'eau dans la cuve après le dernier rinçage pour éviter le froissage. Pour vidanger ou essorer après, relâchez la touche et sélectionnez la position souhaitée sur le variateur de vitesse.

Que faire si la machine vibre ou est bruyante ?

Vérifiez que l'appareil a été complètement débridé, qu'il est de niveau et bien calé, qu'il n'est pas trop près du mur ou des meubles, et que le linge est bien réparti dans le tambour. Évitez les charges insuffisantes.

Comment protéger l'appareil contre le gel ?

Fermez le robinet, déconnectez le tuyau d'arrivée d'eau, placez les extrémités dans une cuvette, sélectionnez le programme Vidange et faites-le fonctionner. Mettez l'appareil hors tension, débranchez-le, puis revissez les tuyaux.

Comment régler la vitesse d'essorage ?

Utilisez le variateur de vitesses d'essorage. Les vitesses disponibles pour le coton sont : 300, 400, 500, 650, 800, 900, 1000 tr/min. Pour les synthétiques et la laine, des plages différentes sont proposées.

Que faire en cas de débordement de mousse ?

Un excès de lessive peut provoquer un débordement. Utilisez la quantité recommandée. Le lave-linge peut déclencher une sécurité anti-mousse qui ajoute un rinçage supplémentaire. Réduisez la dose de lessive pour les prochains lavages.

MODE D'EMPLOI AWT1010AA ARTHUR MARTIN

POUR L'UTILISATEUR 3

Avertissements 3

Utilisation 3
Précautions contre le gel 3
Mise au rebut 3
Protection de l'environnement 3

Description de I'appareil 4

La boite a produits 4
Le bandeau de commandes 4

Comment faire un lavage ? 5

Chargement du linge 5
Dosage des produits lessiviels 5
Choix des touches 5
Touche «petite charge» 5
Touche《arrêt cuve pleine》 5
Choix de la température 5
Choix de la vitesse d'essorage 5
Choix du programme 5
Demarrage du programme 5
Fin du programme 6

Tableau des programmes 7

Guide de lavage 8

Tri et préparation du linge 8
Charges de linge selon la nature des fibres 8
Produits lessiviels et additives 8
Symboles internationaux pour l'entretien
des textiles 9

Entretien et nettoyage 10

Detertrage de l'appareil 10
La carrosserie 10
La boîte à produits 10
Le filtr de vidange 10

En cas d'anomalie de fonctionnement 11

Garantie 12

Service après vente 12

POUR L'INSTALLATEUR 13

Avertissements 13

Characteristiques techniques 13

Installation 14

Débridage 14
Emplacement 14
Déplacement de l'appareil 14
Mise à niveau 14
Arrivée d'eau 14
Vidange 15
Branchementélectrique 15

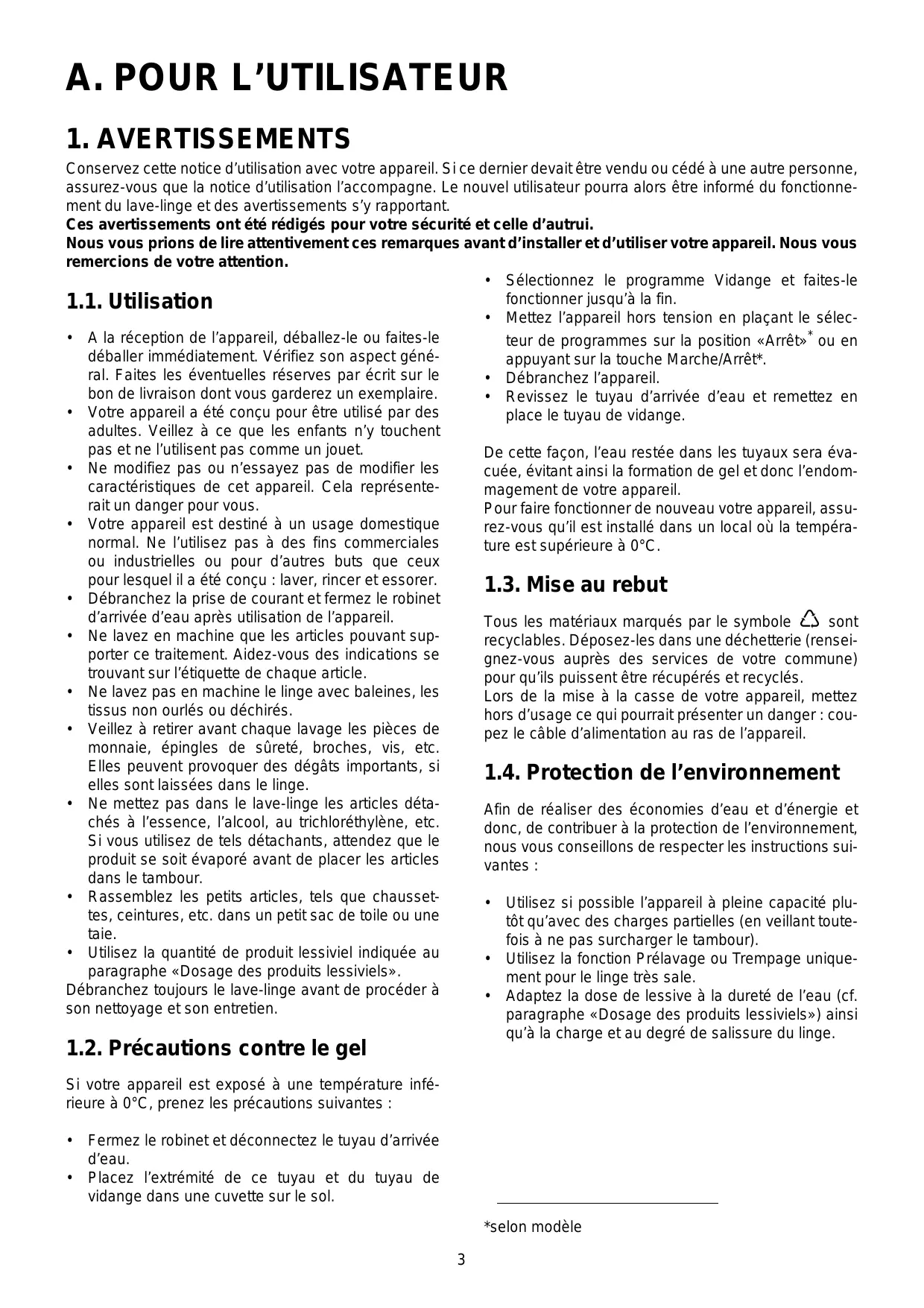

A. POUR L'UTILISATEUR

1. AVERTISSEMENTS

Conservez cette notice d'utilisation avec votre apparéil. Si ce dernier avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourrait alors être informé du fonctionnement du lave-linge et des avertissements s'y rapportant.

Ces avertissements ont ete rédigés pour leur sécurité et celle d'autrui.

Nos you prions de dire attentivement ces remarques avant d'installer et d'utiliser suaappeil. Nos you remercions de vaore attention.

1.1. Utilisation

• A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
• Voiture apparaïe a été concu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
• Ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.
• Voiture appeareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquel il a ete concu : laver, rincer et essorer.
• Débranchez la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
• Ne lavez en machine que les articles pouvant supporter ce traitement. Aidez-vous des indications se trouvant sur l'étiquette de chaque article.
• Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou déchirés.
• Veillez à retarder avant chaque lavage les pieces de monnaie, épingles de sutureté, broches, vis, etc. Elles peuvent provoquer des dégats importants, si elles sont laissées dans le linge.
• Ne mettez pas dans le lave-linge les articles déattachés à l'essence, l'alcool, au trichloréthylène, etc. Si vous utilisez de tels déchants, attendez que le produit se soit evaporé avant de placer les articles dans le tambour.
• Rassembliez les petits articles, tels que chaussettes, ceintures, etc. dans un petit sac de toile ou une taie.
  Utilisez la quantité de produit lessiviel indiquée au paragraphe «Dosage des produits lessiviels».

Débranchez toujours le lave-linge avant de procéder à son nettoyage et son entretien.

1.2. Précautions contre le gel

Si vous appeareil est exposé à une température inférieure à 0^ , prenez les précautions suivantes :

• Fermez le robinet et déconnectez le tuyau d'arrivée d'eau.

• Placez l'extrémité de ce tuyau et du tuyau de vidange dans une cuvette sur le sol.

• Sélectionnez le programme Vidange et faites-le fonctionner jusqu'à la fin.

• Mettez l'appareil hors tension en plaçant le sélecteur de programmes sur la position «Arrêt» ou en appuyant sur la touche Marche/Arrêt.
• Débranche l'appareil.
• Revissez le tuyau d'arrivée d'eau et remettez en place le tuyau de vidange.

De cette façon, l'eau restée dans les tuyaux sera éva-cuée, évitant ainsi la formation de gel et donc l'endommagement de votre apparéil.

Pour faire fonctionner de nouveau votre apparéil, assurez-vous qu'il est installé dans un local où la température est supérieure à 0^ .

1.3. Mise au rebut

Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie (renseignez-vous auprès des services de votre commune) pour qu'ils puissant être recupérés et recyclés.

Lors de la mise à la casse de votre apparéil, mettez hors d'usage ce qui pourraitprésenter un danger : coupez le cable d'alimentation au ras de l' apparéil.

1.4. Protection de l'environnement

Afin de réaliser des économies d'eau et d'énergie et donc, de contribuer à la protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :

• Utilisez si possible l'appareil à pleine capacité plû-tot qu'avoc des charges partielles (en veillant toute-fois à ne pas surcharger le tambour).
  Utilisez la fonction Prélavage ou Trempage uniquement pour le linge très sale.
• Adaptez la dose de lessive à la durée de l'eau (cf. paragraphe «Dosage des produits lessiviels») ainsi qu'à la charge et au degré de salissure du linge.

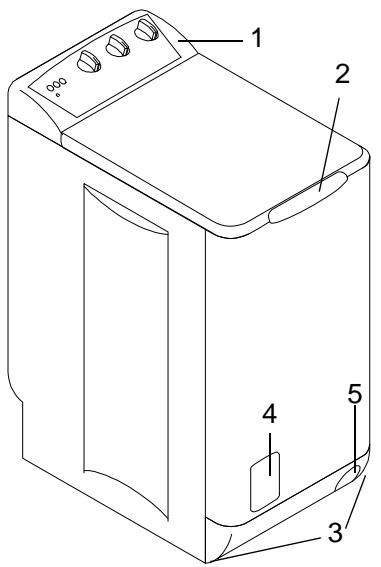

2.DESCRIPTION DE L'APPAREIL

1 - Bandeau de commandes
2 - Poignée d'ouverture du couvercle
3 - Pieds de mise à niveau
4 - Portillon du filtré
5 - Levier pour déplacer l'appareil

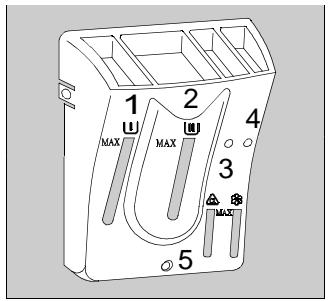

2.1. La boîte à produits

Symboles

1 - prélavage LJ
2 - lavage [1]

3 - javellisation

Programmes Coton uniquement - 1/4 à 1 verre d'eau de javel diluée

(ne pas dépasser le repère MAX)

4 - assouplissant

(ne pas dépasser le repère MAX)

5 - trop-plein assouplissant et javel

(en cas de replissage excessif).

2.2. Le bandeau de commandes

1 - Touche «marche / arrêt»
2 - Voyant de fonctionnement
3 - Touche «petite charge»
4 - Touche «arret cuve pleine»

5 - Variateur de vitesses d'essorage
6 - Sélecteur de programmes
7 - Thermostat

3. COMMENT FAIRE UN LAVAGE?

Avant d'effectuer un premier lavage dans votre lavelinge, nous vous recommendons d'effectuer un lavage préliminaire à 90^ , sans linge mais avec de la lessive, pour nettoyer la cuve.

3.1. Chargement du linge

• Soulevez le couvercle de la machine.
• Ouvrez le tambour en appuyant sur le bouton de verrouillage A : les deux volets se décrochent automatiquement.
• Introduisez le linge, fermez le tambour et le couvercle de votre lave-linge.

Attention : avant la fermeture du couvercle de votre machine, assurez-vous que la porte du tambour est correctement fermée :
les deux volets accrochés,
- le bouton de verrouillage Aressorti.

3.2. Dosage des produits lessiviels

Votre lave-linge a ete concu afin de reduire vos consommations en eau et produits lessiviels, reduisez donc les doses preconisées par les fabricants de lessive.

Versez la dose de lessive en poudre dans les comptiments lavage et prélavage si vous avez besoin un programme avec prélavage. Versez évientuelles l'assouplissant dans le compartment et l'eau de jalvel dans le compartment.

Si vous utilisez un autre type de lessive, reportez-vous au paragraphe «produits lessiviels et additifs» du guide de lavage.

3.3. Choix des touches

Appuyez sur la ou les touches désirées.

3.3.1. Touche «petite charge»

Cette touche permet de laver économiquement de petites charges de coton peu sale (max. 2,5 kg).

3.3.2. Touche «arrêt cuve pleine»

En utilisant cette touche, la cuve reste pleine d'eau à la fin du dernier rincege pour éviter le froissage du linges s'il n'est pas sorti du tambour des l'arrêt de l'appareil.

3.4. Choix de la température

TEMPERATURE C

Choisissez le température de lavage qui correspond au programme choisi (en vous aidant des indications figurant sur le tableau des programmes) et conformez-vous à la température indiquée sur l'étiquette d'entretien de chaque article à laver (voir guide de lavage).

3.5. Choix de la vitesse d'essorage

ESSORAGE tr/mln

La vitesse d'essorage maximum est définitie suivant la nature du linge et est fonction du programme choisi.

Cependant, il est possible de réduire cette vitesse ou deCHOIsIR la position vidange «P»

Ces vitesses peuvent varier selon le tableau ci-après :

Coton	300	400	500	650	800	900	1000
Synth Laine	300	400	450	550	650	750	850
Dél.	300	400	450	500	550	600	650

3.6. Choix du programme

PROGRAMME

Choisissez le programme suivant la nature du linge.

Tournez la manette duprogrammateur dans le sensdes aiguilles d'une montre.

3.7. Demarrage du programme

marche
arrêt
O

Après avoir choisi le programme de lavage, appuyez sur la touche «Marche/arrêt» pour faire démarrer le cycle; le voyant correspondant s'allume.

Les programmes 2, 3, 6 et 9 débutent par une courte vir-dange, suivie ensuite d'une avance automatique duprogrammateur jusqu'à la position de replissage.

3.8. Fin du programme

Le lave-linge s'arrête automatiquement et le programmateur s'immobilise sur une position arrêt «I» ou arrêt cuve pleine « ».

Si vous avez sélectionné la touche «arrêt cuve pleine», vous pouvez terminer ce programme, en relâchant la touche «arrêt cuve pleine», par un essorage ou par une vidange «L» suivant la position sélectionnée sur le variateur de vitesses.

A la fin du cycle, faites ressortir la touche «marche/arret» pourmettreleave-lingehors tension.Faites ressortir eventuelflementles autres touches.Debranchez la prise de courant et fermez le robinet d'alimentation en eau.

Remarque : nous vous recommendons de laisser le couvercle et le tambour ouverts après utilisation afin d'aérer la cuve.

A.TABLEAU DES PROGRAMMES

Toutes les possibilités ne sont pas enumeratedes ci-après, mais uniquement les réglages les plus courants.

	Programme Type de linge		Charge	Options possibles	Tempéra- tures de lavage °C	Consommations indicatives*
						Litres	kWh	Durée
Coton	1	Blanc prélavage	5,0 kg	petite charge arrêt cuve pleine	90	75	2,20	150-160
	2	Blanc	5,0 kg	petite charge arrêt cuve pleine	90 60**	63 56	1,90 0,95	130-140 125-135
	3	Coton - Couleurs	5,0 kg	petite charge arrêt cuve pleine	60	56	0,95	125-135
	4	Quotidien***	5,0 kg	petite charge arrêt cuve pleine	40	56	0,50	110-120
	5	Rinçages	5,0 kg	petite charge arrêt cuve pleine		67	0,20	55 - 65
	6	Essorage	5,0 kg			-	0,05	7 - 17
SYNTHETIQUES	6	Synthétiques résistants	2,5 kg	arrêt cuve pleine	60	48	0,70	70 - 80
	7	Synthétiques	2,5 kg	arrêt cuve pleine	40	48	0,40	60 - 70
	8	Flash	2,5 kg	arrêt cuve pleine	30	48	0,20	30 - 40
	6	Essorage doux	2,5 kg			-	0,02	2 - 10
	9	Laine	1,0 kg	arrêt cuve pleine	30	43	0,45	50 - 60
	10	Délicats	2,5 kg	arrêt cuve pleine	40	43	0,45	40 - 50
	11	Rinçages	2,5 kg	arrêt cuve pleine		35	0,10	15 - 25
	4	Vidange	2,5 kg			-	0,01	2 - 7

• Données indicatives susceptibles de varier en fonction des conditions d'utilisation.
  **Programme de référence pour essai selon la norme CEI 456 (programme coton 60^ ).
  *** Le programme Quotidien correspond à un programme de lavage de couleurs délicates.

5. GUIDE DE LAVAGE

5.1. Tri et préparation du linge

• Triez le linge par type et symbole d'entretien (voir chapitre 5.4 : Symboles internationaux pour l'entretien des textiles) : lavage normal pour le linge résistant pouvant supporter un lavage et un essorage énergiques ; lavage délicat pour le linge délicat qu'il convient de traiter avec précaution. Pour les charges mixtes, charges composées d'articles en fibres de différentes natures,CHOISSEZ UN PROGRAMME ET une température convenant à la fibre la plus fragile.
• Lavez séparément le linge blanc et le linge de couleurs. Sinon, le linge blanc sera coloré ou prendra un ton grisâtre.
• Les vêtements neufs de couleur ont souvent un excédent de couleur. Lavez de telles pieces de préférence séparément la première fois. Respectez les indications d'entretien «laver séparément» et «laver plusieurs fois séparément».
• Videz les poches et dépliez le linge.
• Retirez les boutons décousus, épinges et agrafes. Fermez les fermétures à glissière, nouez les lacets, les lanières.
• Retournez les vêtements en textiles multicouches (sacs de couchage, anoraks, etc.), les pieces de bonneterie de couleurs ainsi que la laine et les textiles avec décoration rapportée.
• Lavez les petites pieces fragiles (chaussettes, collants, soutiens-gorge, etc) dans un filet à linge.
• Traitez les rideaux avec des précautions particulières. Enlevez les crochets de fixation et enveloppez les voilages dans un filt ou un sac.

5.2. Charges de linge selon la nature des fibres

La quantité de linge introduite dans le tambour ne doit pas dépasser la capacité maximale du lave-linge. Cette capacité peut varier suivant la nature des textiles. Diminuez la quantité de linge en cas de linge très sale ou de tissus éponge.

Tous les textiles n'ont pas le même volume d'encombrement et le même pouvoir de détention d'eau. C'est pourquoit, d'une manière générale, le tambour peut être rempli:

• en totalité mais sans pression excessive pour le linge coton, lin, métis,
• à moitié de son volume pour les cotons traités et les fibres synthétiques,
• au tiers environ de son volume pour les articles très fragiles tels que les voilages et les lainages.

Pour une charge de linge mixte, replissez le tambour en fonction des fibres les plus fragiles.

5.3. Produits lessiviels et additifs

N'utilise que des produits lessiviels et des additifs qui convennent pour utilisement dans un lave-linge. Inspirez-vous des indications du fabricant en respectant les paragraphs 2.1 et 3.2.

Les lessives en poudre s'utilisent sans restriction ; les lessives liquides peuvent etre versées soit dans une boule doseuse placée directement dans le tambour, soit dans le compartment lavage a condition de mettre tout de suite le lave-linge en marche ; les lessives en tablettes ou en doses se mettent impératifement dans le compartment lavage de la boite à produits de votre lave-linge.

La quantité de lessive à utiliser est fonction de la charge de linge à laver, de la durée de l'eau et du degré de salissure du linge.

Si I'eau est douce, diminuez légèrement les doses. Si I'eau est calcaire (l'utilisation d'un anticalcaire est conseillé) ou si le linge est très sale ou taché, augmentez un peu les doses.

Vous obtiendrez le degré de durété de votre eau en contactant laompagnie de distribution d'eau de leur région ou tout autre service compétent.

Nos laboratoires qui effectuent des essais permanents sur les produits de lavage vous recommendant la lessive ARIEL.

5.4. Symboles internationaux pour l'entretien des textiles

LAVAGE NORMAL	95	60	40	30
	Lavage à 95°C	Lavage à 60°C	Lavage à 40°C	Lavage à 30°C	Lavage délicat à la main	Ne pas laver
LAVAGE DELICAT		60	40	30

Δ	Δcl	Δ
JAVELLISATION	Blanchiment au chlore (javel) permis (uniqueme-ment à froid et avec une solution diluée)	Blanchiment au chlore (javel) proscrit

A	B	C	D	E
REPASSAGE	Température élevé (max 200°C)	Température moyenne (max 150°C)	Température BASSE (max 100°C)	Ne pas repasser

○	A	P	F	⊗
NETTOYAGE A SEC	Nettoyage à sec (tous les solvants usuels)	Nettoyage à sec (tous solvants sauf le tri- chloréthylène)	Nettoyage à sec (exclusivement solvants pétroliers et R113)	Ne pas nettoyer à sec

	-	III		Haute température
				Température modérée
SECHAGE	Séchage linge étendu	Séchage linge suspendu	Séchage sur cintre	Séchage en tambour permis	Ne pas sécher en tambour

6. ENTRETIEN ET NETTOYAGE

Ne procédez au nettoyage qu'après avoir débranché l'appareil.

6.1. Détartrage de l'appareil

Il n'est généralement pas nécessaire de détartrer l'appleil si le produit lessiviel est bien dosé.

Si le détartrage s'impose, utilisez un produit spécifique qui ne soit pas corrosif, spécialement conscience pour les lave-linge que vous pourrez vous procurer dans le commerce. Respectez le dosage et la fréquence des détartrages indiqués sur l'emballage.

6.2. La carrosserie

Nettoyez la carrosserie du lave-linge en utilisant de l'eau tiède et un détergent doux. N'utilise jamais d'alcool, solvants ou produits similaires.

6.3. La boîte à produits

De temps en temps, vous doivent nettoyer la boîte à produits pour éliminer les évventuels résidus des produits lessiviels et ainsi éviter une anomalie de fonctionnement. La boîte à produits se laisse très facilement démonter en vue d'un léger nettoyage.

Démontage :

Exercez une pression sur les clips situés sur chaque coté de la boîte à produits et tirez-la vers le haut.

Vous pourrez ainsi la nettoyer à l'eau courante à l'aide d'une Brosse ou d'un chiffon torsadé.

Contrôlez que les siphons situés à l'arrière de la boite à produits ne sont pas obstrués.

Remontage :

Repositionnez la boîte à produits dans les encoches jusqu'à verrouillage.

6.4. Le filtr de vidange

Nettoyez régulierément le filtrte se trouvant au bas de l'appareil. Levoyant «filtrre»* s'allume quand le filtrte est obstrué. Dans ce cas, nettoyez-le immédiatement. Si vous lavez du linge qui peluche beaucoup, nettoyez-le après chaque lavage.

• Ouvrez le portillon à l'aide, par exemple, d'un tournevis :

Vidangez I'eau résiduelle :

Placez dessous un填补ont. Tournez le bouchon dans les sens inverse des aiguilles d'une montre afin que celui-ci se retrouve à la verticale et puisse libre l'eau résiduelle.

• Otez le filtré :

Dévissez le bouchon à fond et enlevez-le. Nettoyez-le soignexeusement à l'eau courante. Replacez l'ensemble et revissez-le dans le sens des aiguilles d'une montre.

Après avoir nettoyé le filtré, il faut obligatoirement referrer le portillon. En effet, par mesure de sécurité, ce dernier doit être fermé lorsque l'appareil est en fonctionnement.

7. EN CAS D'ANOMALIE DE FONCTIONNEMENT

La fabrication de votre apparéil a fait l'objet de nombreuses vérifications. Cependant, si vous constazez une anomalie de fonctionnement, consultez les paragraphs ci-dessous avant d'appeler le service après vente.

Symptômes	Causes
Le lave-linge ne démarre pas ou ne se remplit pas :	• l'appareil n'est pas correctement branché, l'installation électrique ne fonctionne pas, • le couvercle de votre lave-linge et les volets du tambour ne sont pas correctement fermés, • le départ du programme n'a pas été effectivement commandé, • il y a une coupure de courant, • il y a une coupure d'eau, • le robinet d'eau est fermé, • l'arrivée d'eau est obstruée.
Le lave-linge se remplit mais vidange aussiot :	• la crosse de vidange est accrochée trop bas (voir paragraphe installation).
Le lave-linge n'essore pas ou ne vidange pas :	• le tuyau de vidange est bouché ou plié, • le filtre de vidange est obstrué, • la sécurité anti-balourd s'est mise en marche : mauvaise répartition du linge dans le tambour, • le programme «Vidange» ou la touche «Arrêt cuve pleine» ont été sélectionnées, • la hauteur de la crosse de vidange ne convient pas.
Vous trouvez de l'eau autour du lave-linge :	• un excès de lessive a fait déborder de la mousse, • la lessive n'est pas adaptée au lavage en machine, • la crosse de vidange n'est pas correctement accrochée, • le filtre de vidange n'a pas été remis en place, • le tuyau d'arrivée d'eau n'est pas étanche.
Les résultats de lavage ne sont pas satisfaisants :	• la lessive ne convient pas au lavage en machine, • il y a trop de linge dans le tambour, • le programme de lavage n'est pas approprié, • il n'y a pas assez de dessive.
La machine vibre, est bruyante :	• l'appareil n'a pas été complètement débridé (voir paragraphe débridage), • l'appareil n'est pas de niveau et bien calé, • l'appareil est trop près du mur ou des meubles, • le linge n'est pas bien réparti dans le tambour, • la charge n'est pas suffisante.
Le cycle de lavage est beaucoup trop long :	• l'arrivée d'eau est obstruée, • il y a eu une coupure de courant ou d'eau, • la sécurité thermique du moteur s'est déclenchée, • la température de l'arrivée d'eau est plus BASSE que d'ordinaire, • le système de sécurité de détention de la mousse s'est déclenché (trop de dessive) et le lave-linge a procédé à l'évacuation de la mousse, • la sécurité anti-balourd s'est déclenchée : une phase supplémentaire a été ajoutée afin de répartir au moins le linge dans le tambour.
Le lave-linge s'accrête pendant un cycle de lavage :	• l'alimentation en eau ou en électricité est défectueuse, • un arrêt cuve pleine a été programmé.
Le couvercle ne s'ouvre pas à la fin du cycle :	• L'ouverture du couvercle n'est possible que 1 à 2 minutes après l'accrit du lave-linge.
Le système d'accrit du tambour en position haute n’a pas fonctionné* :	• Le tambour n’est pas arrivé à se positionner à la suite d'un balourd persistent ; tournez manuellement le tambour.
De l’assouplissant ou de la javel s'écoule par l’orifice de trop-plein au replissage :	• la dose prescrite n’a pas été respectée, • les siphons situés à l’arrière de la boîte à produits sont obstrués (voir chapitre «Entretien et nettoyage»).

*selon modele

8. GARANTIE

Conformément à la législation en vigueur, votre vendeur est tenu, lors de l'acte d'achat de votre apparéil, de vous communiquer par écrit les conditions de garantie et sa mise en oeuvre appliquées sur celui-ci.

Sous son entière initiative et responsabilité,Vote vendeur repondra a toutes vos questions concernant l'achat de vo-.
tre appareil et les garanties qui y sont attachées. N'hesitez pas a le contacter.

9. SERVICE APRES VENTE

En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «En cas d'anomalie de fonctionnement». Si malgré toutes les vérifications, une intervention s'avéré nécessaire, le vendeur de votre apparéil est le premier habilité à intervenir. A défaut, veuillez consultez le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Àpres-Vente.

En appelant un Service Avec-Vente, indiquez-lui le modèle, le numero de produit et le numero de série de l'appareil. Ces indications figurent sur la face interieure du portillon du filtre et sur la plaque signalétique située à l'arrière de l'appareil.

En cas d'intervention sur votre apparéil, exigez du Service Àpres-Vente les pièces de rechange certifiées construc-teur.

B. POUR L'INSTALLATEUR

1. AVERTISSEMENTS

• Cet apparéil est lourd. Faites attention lors de son déplacement.
• L'appareil doit être débridé avant utilisation. L'élimination incomplète des dispositifs de protection pour le transport pourrait occasionner des dommages à l'appareil ou aux meubles voisins. L'appareil doit être débranché lors de l'opération de débridage.
• Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
• L'appareil doit être relié à une prise électrique ayant une mise à la terre conforme.

• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre apparéil, faites appel à unElectricien qualifié.

• Avant de procéder au branchement de votre apparreil, lisez attentivement les instructions figurant au chapitre «Branchement électrique».
  Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le cable d'alimentation.

• Lorsque la machine est installée sur un sol moquette, il faut s'assurer que la moquette n'obsttrue pas les ouvertures, situées dans le bas de la machine, qui sont prévues pour la ventilation.
• Le remplacement du cordon d'alimentation ne doit être réalisé que par le Service ÀpRES-Vente.
• La responsabilité du fabricant ne pourrait être recherchée pour tout dommage resultant d'une installation non conforme.

2. CHARACTERISTIQUES TECHNIQUES

DIMENSIONS	Hauteur Largeur Profondeur	850 mm 397 mm 600 mm
TENSION / FREQUENCY PUISSANCE TOTALE		230 V / 50 Hz 2300 W
PRESSION DE L'EAU Raccordement au réseau d'eau	Minimum Maximum	0,05 MPa (0,5 bar) 0,8 MPa (8 bars) Type 20x27
Cêt apparéil est conforme à la directive CEE 89-336 relative à la limitation des perturbations radio-électri- ques et à la directive CEE 73-23 relative à la sécurité électrique.

3.INSTALLATION

3.1. Débridage

Les pièces servant à protégger les organes internes du lave-linge pendant le transport doivent toutes impérativement être enlevées avant la première mise en marche du lave-linge.

Otez l'emballage de l'appareil.
Inclinez l'appareil sur le côté puis retirez la cale sous le meur et redressez l'appareil.

Inclinez l'appareil vers l'arrière, faites-lui faire un quart de tour sur un des coins pour enlever le socle de transport.

Ouvrez le couvercle de l'appareil et retirez les cales d'immobilisation et les films plastiques. Refermez le couvercle.

Sur la partie arrête et à l'aide d'une clé de 10, enlevez les deux vis et entreprises.

Les ouvertures désormais visibles doivent être fermées avec les caches qui sont dans la pochette jointe à l'appareil, n'oubliez pas de rabattre la capsule centrale.

Assurez-vous que vous avez bien enlevé ces pieces de l'appareil et conservez-les en cas de futuror transport.

Si vous foulez conserver l'alignement de votre lave-linge avec les meubles adjacents, vous ave la possibilité de couper la barrette de maintain des tuyaux située à l'arrière de votre lave-linge. Laissez en place les deux obturateurs lateraux.

3.2. Emplacement

Placez l'appareil sur un sol plat et dur dans un local aéré. Veillez à ce que l'appareil ne touche pas le mur ou les autres meubles de la pierce.

3.3. Déplacement de l'ordinateil

Pour déplacer votre lave-linge, il suffit de lemettre sur ses roulettes en tirant à fonds de la droite vers la gauche le levier situé au bas de l'appareil. Une fois l'appareil place à l'endroit choisi, ramenez le levier dans sa position initiale.

3.4. Mise à niveau

Une mise à niveau précise évite les vibrations, les bruits et les déplacements de l'appareil pendant son fonctionnement.

Mettez l'appareil à niveau en agissant sur le pied trop court. Dévissez Ensemble le pied et la collerette (soulevez l'appareil si nécessaire).

Quand l'appareil est stable, bloquez le pied au sol et remontez la collerette au maximum.

3.5. Arrivée d'eau

Vissez le raccord du tuyau d'alimentation sur le robinet d'arrivée d'eau (20x27 mm), en prénant soin de bien positionner le joint livre avec l'appareil. Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau ne peut pas etre prolongé. S'il est

trop court, achetez un tuyau plus long prévu à cet effet.

3.6. Vidange

La crosse du tuyau de vidange doit être placée dans un conduit de vidange (ou dans un lavabo) à une hauteur comprise entre 70 et 100 cm. Veillez à ce qu'elle ne risque pas de tomber.

• Important : enaucn cas, le tuyau de vidange ne doit etre prolongé. S'il est trop court, faites appel à un professionnel.

3.7. Branchement électrique

Ce lave-linge ne peut être branché qu'en 230 V monophasé.

Vérifiez le calibre du fusible de ligne: 10 A en 230 V.

L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur ou d'une prise multiple.

Vérifiez que la prise de terre est conforme aux règlements en vigueur.
