MixPad MXP124FX - Table de mixage SAMSON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de mixage analogique 12 voies avec effets numériques
Marque	Samson
Modèle	MixPad MXP124FX
Nombre de voies	12 (4 mono + 4 stéréo superposées)
Préamplis micro	4 préamplis micro Classe A MDR (Maximum Dynamic Range)
Égaliseur par voie	3 bandes (Haut, Moyen, Bas) ±15 dB
Compresseurs	2 compresseurs mono-bouton (voies 1 et 2)
Effets numériques	100 effets 24 bits (réverbération, delay, chorus, flanger, trémolo, etc.)
Connectivité USB	Port USB bidirectionnel pour enregistrement et lecture (MXP124FX)
Alimentation fantôme	48 V, commutable par interrupteur
Filtre passe-haut	80 Hz, 12 dB/octave sur chaque voie micro
Sorties principales	Main Mix (2 x jack 1/4"), Mix 2 (2 x jack 1/4"), Casque (1/4")
Sorties supplémentaires	Envoi FX (jack 1/4"), Envoi MON (jack 1/4"), Sortie bande (RCA)
Entrées	4 entrées micro XLR, 4 entrées ligne mono (jack 1/4"), 4 entrées stéréo (jack 1/4"), entrée bande RCA, port USB
Dimensions (L x P x H)	327 x 298 x 75 mm
Poids	2,3 kg
Alimentation	Adaptateur secteur 18 V~1000 mA (fourni), consommation <18 W
Réponse en fréquence	20 Hz - 30 kHz
Distorsion harmonique totale	<0,03% (1 kHz, +4 dBu)
Bruit équivalent d'entrée	< -90 dB (pondération A)
Gain maximum (Mic vers Main)	63 dB
Entretien et nettoyage	Nettoyer avec un chiffon sec. Débrancher l'appareil avant nettoyage.
Sécurité	Respecter les consignes de sécurité : ne pas exposer à l'eau, ne pas obstruer les évents, utiliser le support approprié.
Pièces détachées et réparabilité	Contactez le service après-vente Samson. Adaptateur secteur fourni. Fixation sur pied micro en option.
Informations générales	Fabriqué par Samson. Garantie limitée (voir manuel). Conforme à la FCC classe B.

FOIRE AUX QUESTIONS - MixPad MXP124FX SAMSON

Comment brancher la console de mixage MXP124FX à un ordinateur ?

Utilisez un câble USB standard (non fourni) pour relier le port USB situé à l'arrière de la console à votre ordinateur. La console apparaîtra comme un périphérique audio dans votre logiciel d'enregistrement. Vous pouvez alors enregistrer le signal du bus Main Mix et lire de l'audio via les boutons TAPE/USB TO MAIN MIX ou TAPE/USB TO MIX 2 + PHONES.

Comment appliquer des effets numériques sur une voie ?

Sur la MXP124FX, appuyez sur le bouton Effects ON pour activer les effets. Tournez le bouton SELECT pour choisir un préréglage (00-99) et appuyez pour le charger. Utilisez le curseur MAIN MIX de la section effets pour régler le niveau global, puis ajustez le bouton FX sur chaque voie pour envoyer plus ou moins de signal vers les effets.

Comment utiliser l'alimentation fantôme 48V ?

L'alimentation fantôme s'active via l'interrupteur PHANTOM sur le panneau supérieur. Avant d'activer, réduisez le niveau MAIN MIX au minimum pour éviter les claquements. L'alimentation fantôme est nécessaire pour les micros à condensateur. Elle est appliquée sur toutes les entrées XLR. Ne branchez/débranchez pas de micros lorsque l'alimentation est active.

Que signifie l'indicateur PEAK sur une voie ?

L'indicateur PEAK s'allume en rouge lorsque le signal d'entrée approche de l'écrêtage. Si cela se produit, réduisez le gain (GAIN) de la voie ou le niveau de la source pour éviter la distorsion. Le témoin doit clignoter seulement sur les pics les plus forts.

Comment brancher un microphone sur la MXP124FX ?

Branchez le microphone sur une entrée XLR (voies 1 à 4). Assurez-vous que l'alimentation fantôme est activée si vous utilisez un micro à condensateur. Réglez le GAIN de la voie, activez le filtre passe-haut si nécessaire (HPF), puis utilisez le curseur de volume et l'égaliseur pour ajuster le son.

Comment régler le compresseur sur les voies 1 et 2 ?

Les voies 1 et 2 sont dotées d'un compresseur mono-bouton. Tournez le bouton COMP dans le sens horaire pour augmenter la compression. Cela réduit la gamme dynamique en amplifiant les signaux faibles et en atténuant les forts. Attention à ne pas trop comprimer pour éviter un effet de pompe ou de larsen.

Comment configurer un retour de scène (monitoring) ?

Utilisez le bouton MON sur chaque voie (version MXP124) pour envoyer du signal vers la sortie MON SEND (sur la MXP124) ou utilisez la sortie MIX 2 sur la MXP124FX. Branchez les enceintes de monitoring sur ces sorties. Le signal MON est pré-fader, donc le curseur de voie n'affecte pas le niveau de monitoring.

Peut-on fixer la console sur un pied de micro ?

Oui, un accessoire de fixation sur pied micro est disponible en option. Retournez la console, alignez les vis de la fixation sur les douilles taraudées, vissez-la solidement, puis montez le tout sur un pied de micro standard. Utilisez l'écrou à oreilles pour ajuster l'angle.

Quels sont les préréglages d'effets disponibles ?

La MXP124FX propose 100 préréglages numérotés de 00 à 99. Ils incluent des échos, réverbérations (plaque, salle, hall), chorus, flanger, trémolo, et des combinaisons (echo+reverb, flanger+verb). Consultez la liste complète dans le manuel pour les paramètres spécifiques.

Comment nettoyer la console de mixage ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N'utilisez pas de produits chimiques ou de liquides. Évitez que de l'eau ou d'autres liquides pénètrent dans l'appareil.

MODE D'EMPLOI MixPad MXP124FX SAMSON

Consignes de sécurité importantes

Avis sur la compatibilité électromagnétique (CEM)

• La MXP124 et la MXP124FX peuvent être utilisées dans les environnements électromagnétiques suivants : locaux à usage d'habitation, locaux à usage commercial et professionnel, en extérieur urbain.
• Sur la MXP124 et la MXP124FX, le courant d'appel maximum est de 0,48 A.

Ce terminal est conforme au paragraphe 15 des Règles de la FCC. Le fonctionnement du dispositif est assujetti aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nocives, et (2) cet appareil doit impérativement accepter les éventuelles interférences reçues, y compris celles qui risquent d'entraîner un fonctionnement intempestif.

Les changements ou modifications non expressément validés par le responsable de la conformité risquent d'annuler l'autorisation de l'utilisateur à faire fonctionner les équipements.

REMARQUE : Cet appareil a été testé et jugé conforme aux limites applicables à un appareil numérique de Classe B aux termes de la section 15 des Règles de la FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences nocives rencontrées dans une installation résidentielle. Cet équipement génère, utilise et peut dégager une énergie radioélectrique et, s'il n'est pas installé ni utilisé conformément au présent manuel d'utilisation, risque de provoquer des interférences dommageables pour les radiocommunications. Toutefois, il n'est pas garanti que des interférences ne se produiront pas dans une installation donnée. Si cet appareil provoque effectivement des interférences dommageables pour la réception de la radio ou de la télévision, phénomène pouvant être établi en éteignant, puis en rallumant l'appareil, l'utilisateur est invité à tenter de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

• réorienter ou déplacer l'antenne de réception,
• accroître la distance entre l'appareil et le récepteur,
• brancher l'appareil sur une prise murale, sur un circuit différent de celui sur lequel le récepteur est branché,
• demander conseil au revendeur ou à un technicien radio/TV expérimenté.

Consignes de sécurité importantes

Le triangle équilatéral renfermant un éclair terminé par une flèche a pour but d'alerter l'utilisateur sur la présence d'une "tension dangereuse" non isolée à l'intérieur du boîtier de l'appareil qui peut être d'une valeur suffisante pour présenter un risque d'électrocution.

Le triangle équilatéral renfermant un point d'exclamation a pour but d'alerter l'utilisateur sur la présence de consignes d'utilisation et de maintenance importantes dans la documentation jointe à l'appareil.

Si vous souhaitez éliminer ce produit, ne le mettez pas aux ordures ménagères. Conformément à la législation, le ramassage des équipements électroniques se fait séparément pour en assurer le recyclage dans les règles de l'art.

Les ménages résidant dans les 28 Etats membres de l'U.E., en Suisse et en Norvège peuvent déposer gratuitement leurs appareils électroniques usagés dans les déchetteries agréées ou chez un revendeur (en cas d'achat d'un appareil neuf similaire).

Pour les pays non cités, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur le mode d'élimination en vigueur.

En agissant ainsi, vous serez assuré que votre appareil sera traité, récupéré et recyclé dans les règles, prévenant ainsi les effets néfastes potentiels sur l'environnement et la santé humaine.

Consignes de sécurité importantes

1. Lire la présente notice.
2. Conserver la présente notice.
3. Respecter toutes les mises en garde.
4. Suivre les consignes..
5. Ne pas utiliser cet appareil près de l'eau.
6. Ne nettoyer qu'avec un chiffon sec.
7. Ne pas boucher les ouïes de ventilation. Installer en respectant la notice du fabricant.
8. Ne pas installer à proximité de sources de chaleur comme des radiateurs, bouches de chauffage, cuisinières ou autres appareils (amplificateurs compris) qui dégagent de la chaleur.
9. Ne pas défaire le dispositif de sécurité de la fiche polarisée ou à mise à la terre. Une fiche polarisée présente deux lames dont une plus large que l'autre. Une fiche à prise de terre présente deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est prévue pour votre sécurité. S'il est impossible d'introduire la fiche fournie dans la prise de secteur, consulter un électricien pour remplacer la prise de secteur non conforme.
10. Protéger le câble électrique pour éviter de marcher dessus ou de le pincer, en particulier sur les fiches mâles, les prises de courant et à l'endroit où ils sortent de l'appareil.
11. N'employer que les fixations/accessoires indiqués par le fabricant.

12. Ne l'utiliser qu'avec le chariot, support, trépied, console ou plateau indiqué(e) par le fabricant ou vendu(e) avec l'appareil. Lors de l'utilisation d'un chariot, faire attention en déplaçant l'ensemble chariot/appareil afin d'éviter tout accident corporel en cas de renversement.

13. Débrancher cet appareil pendant les orages ou en cas de non-utilisation prolongée.

14. Toutes les interventions d'entretien doivent être confiées à des techniciens qualifiés. L'intervention doit impérativement avoir lieu lorsque l'appareil a été endommagé d'une manière quelconque, par ex. le câble ou la prise mâle d'alimentation est endommagé(e), un liquide s'est déversé ou des objets sont tombés à l'intérieur de l'appareil, l'appareil a été exposé à la pluie ou à l'humidité, ne fonctionne pas normalement ou est tombé.
15. Cet appareil ne doit pas être exposé aux gouttes ni aux éclaboussures ; ne poser sur l'appareil aucun objet rempli de liquide (par ex. un vase).
16. Attention ! Pour prévenir tout risque d'électrocution, faire correspondre la lame large de la fiche mâle à la fente large ; enfoncer à fond.
17. Assurer un bon climat de ventilation tout autour de l'appareil.
18. Pour prévenir tout dommage corporel, cet appareil doit être solidement fixé au support conformément à la notice d'installation.
19. MISE EN GARDE : Risque d'explosion si la batterie est mal remise en place. Remplacez par une batterie de même type ou une batterie de type équivalent uniquement.

Sommaire

Introduction 28

Utilisation de base 29

Pour ajouter des effets numériques (ne concerne que la MXP124FX) ..... 30

Connectivité USB (ne concerne que la MXP124FX). . . . . . . . . 31

Fonctionnalités. 32

Réglages situés sur le panneau supérieur ..... 33

Partie Voie d'entrée mono ..... 33

Partie Voie d'entrée stéréo . . . . . . . . . . . . 35

Partie Effets Numériques (console MXP124FX uniquement) ..... 36

Partie Principale ..... 37

Connexions du panneau arrière 39

Guide de câblage. 40

Caractéristiques techniques. 41

Liste des programmes d'Effets Numériques (sur MXP124FX seulement) 43

Accessoire de fixation sur pied micro (vendu à part) ..... 44

Schéma synoptique. 45

Introduction

Vous venez de vous procurer la console de mixage Samson MixPad MXP124 ou MXP124FX ! Félicitations ! Les MXP124 et MXP124FX sont des consoles de mixage 12 voies, comportant quatre voies micro/ligne à faible bruit, des préamplis de microphones ainsi que quatre voies d'entrée de ligne stéréo superposées. Les quatre entrées micro/ ligne sont dotées d'un égaliseur à 3 bandes, de réglages du gain et de filtres passe- haut situés sur les entrées de microphones. Les deux premières voies possèdent des réglages de compression destinés à augmenter le niveau des entrées, ce qui est utile pour commander l'écrêtage ou la saturation.

Pour ajouter de la profondeur au mixage, la MXP124FX possède 100 effets de qualité studio numériques à 24 bits, parmi lesquels les Delays (Temporisations), le Chorus, le Flanger et les Réverbérations luxuriantes. Il est facile de composer vos effets préférés préréglés grâce au grand affichage LED à sept segments. La MXP124FX présente également un port numérique USB intégré à la carte vous permettant d'enregistrer et de lire du son numérique provenant d'un ordinateur équipé de la plupart des logiciels d'enregistrement. L'option de routage flexible vous permet d'affecter le signal de retour USB au mixage stéréo principal, ou au casque d'écoute et de mixer 2 bus.

Une restitution du son nette et limpide avec égalisation précise et routage souple du signal, le tout dans un boîtier robuste, garantit un son de qualité supérieure fiable d'un spectacle à l'autre. Optimisées pour l'enregistrement, la sonorisation de scène et les installations professionnelles, la MXP124 et la MXP124FX sont des consoles de mixage idéales, offrant un son spectaculaire dans un boîtier compact.

Dans ces pages, vous trouverez une description détaillée des fonctions des consoles de mixage MixPad ainsi que la présentation de leurs façades avant et arrière, les consignes étape par étape pour sa mise en œuvre et son utilisation, ainsi que toutes leurs caractéristiques techniques. Si vous avez acheté la console de mixage aux Etats-Unis, vous trouverez également une carte de garantie : n'oubliez pas de la remplir et de nous la renvoyer par courrier. Vous pourrez ainsi bénéficier de l'assistance technique en ligne et recevoir les dernières informations sur les produits Samson de cette gamme et autres.

Prenez le temps de noter le numéro de série pour le retrouver ultérieurement.

Numéro de série : ____

Date d'achat : ____

Avec un entretien adapté et une bonne maintenance, votre console de mixage MixPad vous donnera satisfaction pendant de très nombreuses années. Pour faire réparer votre enceinte, vous devez tout d'abord obtenir un numéro de retour (RA) avant de la renvoyer à Samson. Sans ce numéro, l'appareil ne sera pas accepté. N'hésitez pas à appeler Samson au 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre appareil. Veuillez conserver les matériaux d'emballage d'origine et, si possible, renvoyer l'appareil dans son carton d'origine. Si vous avez acheté votre console de mixage ailleurs qu'aux Etats-Unis, contactez votre distributeur pour obtenir tous les renseignements sur la garantie et le service après vente.

Utilisation de base

Le paragraphe suivant expose les consignes de base destinées à installer et à utiliser les consoles de mixage MixPad MXP124 et MXP124FX.

1. Avant d'y brancher des microphones ou des instruments, assurez-vous que l'alimentation électrique de tous les composants de votre système, console de mixage MixPad comprise, soit bien coupée. Assurez-vous que les réglages MAIN MIX et MIX 2/PHONES sont bien au minimum.

2. Branchez les câbles provenant de vos microphones et instruments à la console de mixage. Les microphones devront être branchés sur les entrées XLR des voies 1 à 4. Les dispositifs à entrée de ligne peuvent être branchés sur les voies d'entrée mono 14 (1-4) ou sur les voies d'entrée stéréo superposées (5-12). Les instruments acoustiques ainsi que les guitares et basses électriques doivent être raccordés directement à un boîtier ou à un préampli avant d'être reliés à la console de mixage.

1. Mettez en marche les éventuels périphériques, puis allumez la console de mixage MixPad. REMARQUE : Il est important de ne pas oublier la Règle d'Or du son... "DERNIER ALLUME, PREMIER ETEINT." En clair, cela signifie que pour allumer votre système, vous devrez toujours allumer vos amplificateurs de puissance ou vos enceintes de contrôle alimentées EN DERNIER, et que pour éteindre votre système, vous devez éteindre vos amplis de puissance EN PREMIER. Ceci vous permet d'éviter les forts claquements dus au courant d'appel à la mise sous tension, ou à la mise hors tension, ce qui risque parfois d'endommager les hauts-parleurs.
2. Allumez votre ampli de puissance ou vos enceintes de contrôle alimentées, puis montez le réglage de niveau au niveau de fonctionnement conseillé par le fabricant.
3. Réglez le gain à l'entrée de chaque voie d'entrée pour que les indicateurs de crête (PEAK) ne s'allument qu'occasionnellement au signal d'entrée le plus fort sur chaque voie.
4. Réglez le potentiomètre MAIN MIX à "O".
5. Tout en parlant dans les microphones (au niveau normal sur scène) ou tout en jouant d'un instrument, montez lentement les potentiomètres de volume des voies d'entrée jusqu'à ce que vous parveniez au niveau désiré.
6. Si vous souhaitez régler les graves/aigus de chaque voie, ajustez les réglages des égaliseurs au niveau désiré. Vous devrez peut-être régler à nouveau le volume de chaque voie.

Pour ajouter des effets numériques (ne concerne que la MXP124FX)

La console de mixage MXP124FX est dotée de Processeurs Multi-Effets 24 bits intégrés de qualité supérieure, offrant 100 effets préréglés de qualité studio. Le chapitre EFFETS NUMERIQUES présente des Delays nets, des Réverbérations luxuriantes et des effets multiples comme Delay + Réverbération. Nous détaillons ci-après le fonctionnement des effets internes du DSP, au chapitre EFFETS NUMERIQUES.

1. Branchez un micro ou un instrument sur la voie désirée, réglez le niveau et l'égaliseur à votre convenance, puis assurez-vous que le niveau du potentiomètre MAIN MIX soit réglé de telle manière que vous l'entendiez dans vos hauts-parleurs.
2. Appuyez sur le bouton MARCHE des Effets pour enclencher la réglette de la voie Effets numériques.
3. Sélectionnez le programme d'effets désiré à l'aide du bouton de réglage SELECT situé au milieu de la réglette de la voie. Faites tourner le bouton SELECT pour l'amener sur l'un des 100 effets, puis appuyez pour confirmer la sélection.
4. Réglez les effets au potentiomètre MAIN MIX à midi.
5. Utilisez le réglage FX sur la voie d'entrée pour régler le niveau du signal à envoyer vers les effets. Si l'indicateur de Peak (Crête) clignote en rouge, c'est que le signal met en surcharge le DSP ; réduisez les réglages FX de la voie jusqu'à ce que l'indicateur ne s'allume plus en rouge. Remarque : le signal alimentant le réglage FX est envoyé après le curseur de voie, ce qui fait que le curseur de voie a un effet sur ce niveau, ce qui signifie que le niveau FX suit vers le haut et vers le bas le curseur de voie.

Connectivité USB (ne concerne que la MXP124FX)

La console de mixage MXP124FX possède un port audio USB stéréo intégré vous permettant d'enregistrer et de lire sur un ordinateur doté de pratiquement n'importe quel logiciel d'enregistrement numérique. Installer votre console de mixage sur un ordinateur est une procédure simple qui ne prend que quelques minutes. Le chapitre suivant expose comment connecter et configurer la

console MXP124FX avec un ordinateur.

1. Connectez la console de mixage MXP124FX à l'ordinateur à l'aide d'un câble USB standard (non fourni).
2. Sur votre logiciel de traitement audio, réglez le dispositif d'entrée et de sortie sur la console MXP124FX.
3. Le signal audio envoyé par la console MXP124FX à l'ordinateur suit le bus Main Mix (Mixage Principal).
4. En lecture, vous pouvez faire revenir le signal stéréo de l'USB directement dans les bus de mixage principaux gauche et droit pour que la lecture provenant du PC s'ajoute au mixage PRINCIPAL (MAIN) sur la console. Pour entendre le son lu passant sur le port USB en lecture dans le MAIN MIX (MIXAGE PRINCIPAL), appuyez sur le bouton TAPE/USB TO MAIN MIX.
5. Le bouton TAPE/USB TO MIX 2 + PHONES sert à affecter le signal de retour USB au bus Mix 2 et de casque. Ceci vous permet de mixer la lecture passant dans les enceintes de monitoring de studio ou d'isoler la lecture à une zone de mixage.

Les consoles de mixage Samson MixPad sont une solution complète tout-en-un pour les applications de sonorisation de scène, d'enregistrement, d'installation fixe et de post-production. Elles présentent les caractéristiques suivantes :

• console de mixage analogique à bruit ultra-faible avec plafond élevé
• Quatre préamplis pour micros à MDR (Maximum Dynamic Range/gamme dynamique maximale) de Classe A et égaliseur 3 bandes

• Quatre voies stéréo superposées

- Potentiomètres de précision de qualité supérieure 60 mm

• 100 effets numériques 24 bits à faible bruit (MXP124FX seulement)

- Port USB bidirectionnel à haute intégrité (MXP124FX seulement)

- Deux compresseurs de qualité studio commandés par un seul bouton

- Une émission auxiliaire par voie

- Toutes les voies à mic équipées d'une entrée Gain et de filtres passe-haut

- Alimentation Fantôme 48 Volts pour micros à condensateur

- Sorties multiples : Mixage principal, Mixage 2, Casque et Bande

- Entrées USB (MXP124FX) et Bande programmables aux sorties Main Mix ou Mix 2/Casque

- Pied de micro standard disponible en option

Réglages situés sur le panneau supérieur

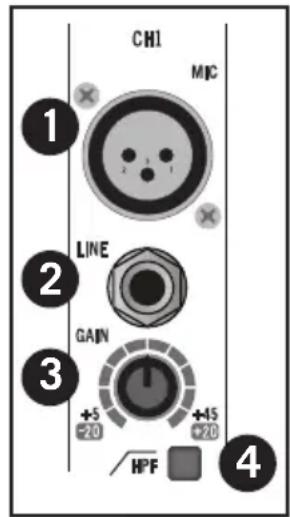

Partie Voie d'entrée mono

Le chapitre suivant donne le détail de quatre voies d'entrée mono.

1. Entrées MIC - Utilisez ces entrées XLR à balance pour brancher des microphones à faible impédance et envoyer les signaux de faible niveau directement depuis les boîtiers. Les entrées MIC présentent une alimentation fantôme à +48 V, vous permettant d'utiliser des micros à condensateur.

Broche de sortie du Connecteur XLR - Broche 1 : Terre, Broche 2 : Point chaud (+), Broche 3 : Point froid (-)

1. Entrée de ligne - Servez-vous de ces entrées TRS 1/4"

symétriques pour raccorder des synthétiseurs, des boîtes à rythmes, processeurs d'effets ou tout signal d'entrée de ligne. Vous pouvez brancher sur ces entrées des dispositifs symétriques et asymétriques.

Brochage de sortie du connecteur jack TRS Téléphone - Corps : Terre, Tige : Point chaud (+), Anneau : Point froid (-)

1. Réglage du GAIN - Réglage de GAIN variable sur une plage comprise entre +5 et +45 dB sur l'entrée MIC et entre -20 et +20 dB sur l'entrée LIGNE.

2. Sélecteur HPF - Le filtre passe-haut affaiblit les basses fréquences provenant des entrées XLR MIC de 80 Hz et moins au rythme de 12 dB par octave. Le filtre passe-haut vous permet de supprimer les basses fréquences que vous ne voulez pas voir captées par le microphone. Dans les applications de prise de son sur scène, le filtre passe-haut est utile pour supprimer les bruits de scène.

3. Réglage COMP (CH1 & CH2) - Le bouton COMP sert à régler le niveau de compression appliqué à la voie. En tournant le bouton COMP en sens horaire, le rapport de compression augmente et le gain à la sortie se règle en conséquence. La gamme dynamique de la voie est rétrécie, là où les signaux doux seront amplifiés et où les signaux forts seront atténués pour passer mieux au mixage.

Une compression trop forte risque d'engendrer un effet de pompe, d'éliminer toute la gamme dynamique et d'entraîner un effet Larsen.

Réglages situés sur le panneau supérieur

1. Egaliseur (HAUT, MOYEN et BAS) - Cet égaliseur à trois bandes vous permet de lisser les bandes de fréquences hautes, moyennes et basses d'une voie. Lorsque le réglage est sur midi (position de repos), cela n'a aucun effet sur le signal. Tourner les réglages en butée en sens horaire augmentera le niveau de la bande de fréquences à +15 dB, alors que tourner les réglages en butée en sens inverse horaire réduira le niveau de la bande de fréquences à -15 dB.
2. Réglage FX Auxiliaire - Le bouton FX de voie règle la valeur du signal envoyé vers le bus d'effets. Le signal du bus FX sur la console MXP124FX est acheminé vers la partie Effets Numériques pour un traitement du signal à même la carte. Le signal FX peut aussi être envoyé vers un dispositif d'effets extérieur connecté au jack FX SEND situé sur la zone des jacks du panneau avant.
   Réglage MON Auxiliaire (MXP124) - Règle la valeur du signal de cette voie qui est envoyé vers la Sortie MON. Le signal alimentant MON est émis avant, ou en amont du curseur de voie, de sorte que le curseur de voie n'a aucun effet sur le niveau de MON. Le MON sert généralement à créer un mixage séparé pour un système d'enceintes de monitoring au sol.
3. Réglage PAN - Le réglage PAN sert à placer ou à faire passer le signal mono dans le bus de mixage stéréo principal gauche et droit. Vous pouvez créer une image stéréo en passant sur certains signaux d'entrée à gauche et sur d'autres à droite.
4. Indicateur PEAK - Cet indicateur LED clignotera en rouge lorsque le signal d'entrée de la voie arrivera en crête. Pour réduire la distorsion, tourner le réglage de GAIN en sens inverse horaire tant que l'indicateur d'écrétage ne s'allume pas en utilisation normale.
5. Potentiomètre de Volume - Le réglage Potentiomètre de VOLUME règle le niveau de chaque voie d'entrée mono.

Réglages situés sur le panneau supérieur

Partie Voie d'entrée stéréo

Le chapitre suivant donne le détail de quatre voies d'entrée stéréo superposées.

1. Jacks d'entrée stéréo 14 " - Prenez les jacks 14 " pour relier les sources d'entrée de ligne stéréo. Pour les entrées stéréo, servez-vous de la LIGNE L pour connecter la voie de gauche et la LINE R; Servez-vous de l'entrée GAUCHE en reliant un signal d'entrée mono aux voies d'Entrée Stéréo. Vous pouvez relier les sorties des microphones à haute impédance, les synthétiseurs et les boîtes à rythmes à ces entrées. Les entrées de LIGNE on un niveau de fonctionnement nominal de -40 dBV à -10 dBV.

Brochage de sortie du connecteur jack TRS Téléphone - Corps : Terre, Tige : Point chaud (+), Anneau : Point froid (-)

1. Réglage FX Auxiliaire (MXP124FX) - Réglage FX Auxiliaire - Le bouton FX de voie règle la valeur du signal envoyé vers le bus Effets. Le signal du bus FX sur la console MXP124FX est acheminé vers la partie Effets Numériques pour un traitement du signal à même la carte. Le signal FX peut aussi être envoyé vers un dispositif d'effets extérieur connecté au jack FX SEND situé sur la zone des jacks du panneau avant.

Réglage MON Auxiliaire (MXP124) - Règle la valeur du signal de cette voie qui est envoyé vers la Sortie MON. Le signal alimentant MON est émis avant, ou en amont du curseur de voie, de sorte que le curseur de voie n'a aucun effet sur le niveau de MON. Le MON sert généralement à créer un mixage séparé pour un système d'enceintes de monitoring au sol.

1. Réglage BAL - Ce réglage sert à placer ou à faire passer le signal stéréo dans le champ principal du mixage stéréo gauche et droit. Vous pouvez créer une image stéréo en passant sur certains signaux d'entrée à gauche et sur d'autres à droite.
2. Indicateur PEAK - Cet indicateur LED clignotera en rouge lorsque le signal d'entrée de la voie arrivera en crête. Pour réduire la distorsion, tourner le réglage LEVEL (Niveau) en sens inverse horaire ou réduire le volume de l'appareil d'entrée jusqu'à ce que l'indicateur d'écrétage ne s'allume plus en utilisation normale.
3. Réglage de NIVEAU - Ce bouton sert à régler le volume des entrées de voies et à régler en continu l'intensité des divers signaux mélangés ensemble aux Sorties Principales.

Réglages situés sur le panneau supérieur

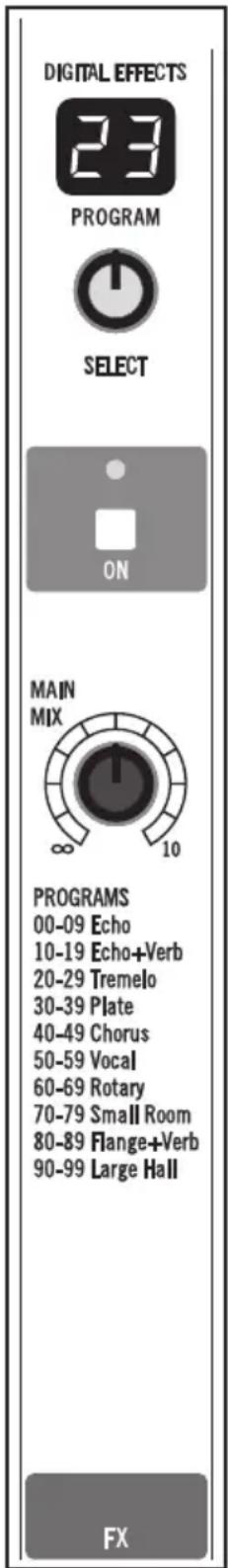

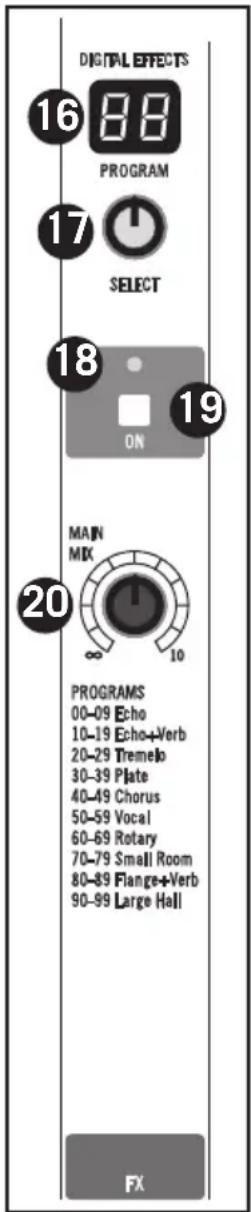

Partie Effets Numériques (console MXP124FX uniquement)

Le paragraphe suivant décrit le réglage des caractéristiques de la partie Multi-effets numériques 24 bits à même la carte.

1. Afficheur Effets des PROGRAMMES - Les processeurs multi-effets de la console de mixage présentent un afficheur numérique à deux chiffres à sept segments destiné à indiquer le numéro du PROGRAMME d'effets, entre 00 et 99.

2. Bouton de Réglage SELECT - Le bouton de réglage SELECT est un encodeur variable en continu destiné à sélectionner l'un des 100 préréglages d'effets numériques incorporés. Tourner le bouton SELECT pour faire défiler les programmes préréglés, puis appuyer pour charger l'effet sélectionné.

3. Témoin de Marche/Crête - Ce témoin LED s'allume en vert lorsque les Effets Numériques sont enclenchés. Ce témoin s'allume en rouge lorsque le signal d'entrée des Effets Numériques internes est en surcharge.

4. Bouton Effects ON (Enclenchement des Effets) - Le bouton Effects ON sert à activer et désactiver l'effet numérique interne. Les effets sont court-circuités lorsque ce bouton est en position 'Désactivé'.

5. Curseur MAIN MIX - Le curseur MAIN MIX sert à régler le niveau des effets à partir de l'effet numérique intégré envoyé vers le bus MAIN MIX (Mixage Principal). Ceci vous permet d'entendre les effets DSP sur vos enceintes principales.

Réglages situés sur le panneau supérieur

Partie Principale

Le paragraphe suivant détaille la partie principale de la console de mixage.

21. TAPE IN / Entrée Bande (jacks

RCA) - Entrée de ligne stéréo, sur connecteurs RCA, destinée à relier la sortie des appareils tels qu'un lecteur MP3, un lecteur de CD, une carte son d'ordinateur ou tout autre dispositif d'entrée de ligne.

1. TAPE OUT / Sortie Bande (jacks RCA) - Le signal de ce connecteur est le signal du bus PRINCIPAL avant qu'il ne passe par le réglage de niveau MASTER et par l'égaliseur graphique. Le niveau de sortie nominal est de -10 dBV et l'impédance de 100 ohms.
2. MIX 2 (MIXAGE 2) - Ces sorties de ligne MIX 2 peuvent être utilisées pour piloter un deuxième système d'enceintes ou pour se connecter à un appareil stéréo comme une carte son d'ordinateur, un lecteur MP3 ou un enregistreur. Le signal sur les jacks MIX 2 suit le bouton de réglage de niveau MIX 2 vous permettant de régler un niveau différent aux sorties.
3. MAIN MIX (MIXAGE PRINCIPAL) - Les jacks MAIN MIX (MIXAGE PRINCIPAL)

^1/4 ” peuvent être connectés à un amplificateur de puissance, à un système d'enceintes amplifiées ou aux entrées d'un enregistreur numérique. Le signal sur ces jacks de MIXAGE PRINCIPAL suit le potentiomètre de volume PRINCIPAL.

1. FX SEND (MXP124FX) - Le signal présent à la sortie FX SEND est envoyé depuis le bus FX, alimenté par l'émission FX sur les voies d'entrée.

MON SEND (Emiss. MON) (MXP124) - Le signal présent à la sortie MON SEND est émis depuis le bus MON, alimenté par l'émission vers MON (Monitoring)

sur les voies d'entrée.

1. Sortie PHONES (CASQUE) - Brancher un casque stéréo TRS standard 14 ", de 60 à 600 Ohms. Le niveau de sortie PHONES (Casque) se règle à l'aide du réglage MIX 2/PHONES.

2. Indicateur POWER (MARCHE) - La LED POWER (MARCHE) s'allume pour indiquer que l'interrupteur MARCHE/ARRET général (situé sur le panneau arrière) est sur Marche.

1. Dispositif de mesure du niveau de sortie - Le dispositif de mesure du niveau de sortie vous permet de contrôler le niveau du signal envoyé vers les jacks de MAIN MIX (MIXAGE PRINCIPAL).

Réglages situés sur le panneau supérieur

REMARQUE : Pour éviter la distorsion, ajustez le réglage de niveau MAIN MIX pour que le témoin LED 0 s'allume occasionnellement.

1. Interrupteur et Indicateur PHANTOM - La console de mixage est équipée d'une alimentation fantôme 48 Volts située sur la carte destinée à faire fonctionner les microphones à condensateur. Lorsque cet interrupteur est enclenché, le témoin LED s'allumera pour signaler que l'alimentation fantôme est présente sur les préamplis des micros. REMARQUE IMPORTANTE : Pour éviter un fort claquement, bien réduire le réglage de niveau PRINCIPAL (MASTER) avant de brancher ou de débrancher les câbles mic lorsque l'alimentation fantôme est activée. Assurez-vous que

le potentiomètre de niveau PRINCIPAL soit réglé au minimum avant d'enclencher l'Alimentation Fantôme pour empêcher les claquements d'entrer dans tout appareil extérieur connecté à la console de mixage. Par ailleurs, assurez-vous que l'Alimentation Fantôme soit sur ARRET en branchant ou débranchant les microphones.

1. BANDE & USB (MXP124FX seulement) VERS MIXAGE 2 + CASQUE - Ce bouton sert à affecter les entrées BANDE et USB (MXP124FX seulement) aux sorties MIXAGE 2 et CASQUE.

2. BANDE & USB (MXP144FX seulement) VERS MIXAGE PRINCIPAL - Ce bouton sert à affecter les entrées BANDE et USB (MXP124FX seulement) à la sortie MIXAGE PRINCIPAL.

3. Réglage RETOUR USB (MXP124FX seulement) et ENTREE BANDE - Ce réglage de niveau sert à régler le volume du signal revenant d'un ordinateur en passant par l'entrée USB (MXP124FX seulement) et audio con d'ENTREE BANDE.

4. Réglage MIXAGE 2/CASQUE - La console de mixage a un deuxième jeu de connecteurs de sortie portant un double du signal de MIXAGE PRINCIPAL (MAIN MIX) afin d'alimenter une autre zone d'enceintes ou un autre enregistreur. Le bouton de réglage MIXAGE 2/CASQUE sert à régler le volume de la sortie MIXAGE 2 et le volume total de la sortie Casque.

5. Potentiomètre de MIXAGE PRINCIPAL - Le potentiomètre de niveau de MIXAGE PRINCIPAL sert à régler le niveau du mixage stéréo principal gauche et droit envoyés vers les sorties de MIXAGE PRINCIPAL.

Connexions du panneau arrière

Le chapitre suivant détaille les connexions du panneau arrière.

A. ENTREE D'ADAPTATEUR SECTEUR - Brancher ici l'alimentation secteur externe fournie.
B. POWER (Marche/Arrêt) - Met en marche l'alimentation principale des consoles MXP124 et MXP124FX.
C. Port USB (MXP124FX seulement) - Relier ici la console de mixage MixPad à un ordinateur à l'aide d'un câble USB standard.

Guide de câblage

Il existe différents moyens d'interfacer la console de mixage MXP pour qu'elle prenne en charge toute une gamme d'applications. Suivez les schémas de câblage ci-dessous pour connecter votre console de mixage.

RCA

Connecteur 1/4" asymétrique

Connecteur 1/4" symétrique

Caractéristiques techniques

Réponse en fréquence (correction au gain unité mini ±3 dB)

Mic vers Principal 20 Hz\~30 KHz

Ligne vers Principal 20 Hz\~30 KHz

Retour d'Aux vers Principal 20 Hz\~30 KHz

Ligne vers Envoi Aux 20 Hz\~30 KHz

T.H.D. (correction au gain unité mini à la sortie +4 dBu, 1 kHz avec 30 kHz LPF)

Mic/Ligne vers Principal (Voie Mono) <0,03%

Mic/Ligne vers Principal (Voie Stéréo) <0,03%

Ligne vers Envoi Aux <0,03%

Bruit équivalent à l'entrée (filtre "A" sur marche, entrée court-circuitée)

Mic (correction au réglage minimum

du Potentiomètre "0") < -90dB 20 HZ\~30 KHZ en pondération A

Ligne (correction au réglage minimum

du Potentiomètre "0") < -90dB 20 HZ\~30 KHZ en pondération A

Gain à tension maximale

Mic vers Principal 63 dB

Ligne vers Principal (Voie Mono) 39 dB

Ligne/Bande vers Principal (Voie Stéréo) 26 dB

Mic vers Envoi Aux 63 dB

Ligne vers Envoi Aux (Voie Stéréo) 29 dB

Bruit Résiduel (30 kHz LPF, tous réglages au Mini)

Principal (Tous potentiomètres au minimum) -105 dBu à pondération A

Envoi sur Aux

(Tous potentiomètres au minimum) -94 dBu à pondération A

Couplage réciproque (@ 1 kHz avec 30 kHz LPF)

Voie sur Voie (correction au réglage minimum

du Potentiomètre 0) >75 dB à pondération A

Entrée sur Sortie >60 dB à pondération A

Indicateurs PEAK (Crête)

Mic (voie Mono) +16 dBu

Ligne (voie Stéréo) +16 dBu

Sortie Casque (impédance 600 ohms) +20 dBu

Niv. d'entrée maximum (1 kHz, ± 3 dB)

Entrée Mic (voie Mono) +16 dBu

Entrée Ligne (voie Mono) +40 dBu

Caractéristiques techniques

Egaliseur de voie d'entrée (±3 dB)

Haut ±15 dBu
Moyen ±15 dBu
Bas ±15 dBu
Alimentation fantôme 48 V ±3 V
Electricité (secteur) 18 V~ 1000 mA
Puissance absorbée <18 W
Dimensions (I x p x h) 12,9" x 11,7" x 3"
327 mm x 298 mm x 75 mm

Poids 5,0 lb / 2,3 kg

Alimentation sur bus USB USB2.0 +5V= 0,5 A maxi
USB TYPE A FEMELLE

Effets DSP internes 100 préréglages

Liste des programmes d'Effets Numériques (sur MXP124FX seulement)

Numéro Effet	Paramètre
00-09 Temps	d'affai-blissement	des Echos : 145~205 ms
10-19 Temps	d'affai-blissement	Echo + Verb : 208~650 msTemps d'affaiblissement 1,7~2,1 s
20-29 Fréquence du Trémolo :		0,6~5Hz
30-39 Temps	d'affai-blissement	de la Plaque : 0,9~3,6 s
40-49 Fréquence du Chorus :		0,92~1,72Hz
50-59 Temps	d'affai-blissement	de Réverbération des Voix : 0,8~0,9 sPré-temporisation : 0~45 ms
60-69 Profondeur de modulation		tournante : 20~80%
70-79 Petite	Salle Temps d'affaiblissement	0,7~2,1 sPré-temporisation : 20~45 ms
80-89 Temps	d'affai-blissement	de Flanger + Verb : 1,5~2,9 sFréquence : 0,8~2,52Hz
90-99 Pré-temporisation		du grand effet Hall : 23~55 ms

Accessoire de fixation sur pied micro (vendu à part)

Les consoles MixPad MXP124 et MXP124FX peuvent être fixées sur un pied de micro à l'aide du jeu d'accessoires de Fixation sur Pied Micro, disponible en option. Les étapes suivantes exposent comment fixer la console de mixage

MixPad sur un pied micro.

1. Retournez la console de mixage.
2. Alignez les vis de la Fixation sur Pied Micro (A) sur les douilles taraudées de la MixPad (B).

3. Vissez la Fixation sur Pied Micro sur la console de mixage MixPad, en vous assurant que les deux vis soient bien serrées.

4. Retournez la console de mixage, puis mettez la fixation sur un pied de micro.

5. Pour régler l'angle de la console de mixage, desserrez l'écrou à oreilles (C), faites pivoter la console de mixage à l'angle désiré, puis resserrez l'écrou à oreilles.

Remarque : En posant la console de mixage sur un pied, veillez à ce qu'elle repose sur un sol bien horizontal et solide et à ce qu'elle ne se renverse pas. Disposez les câbles parallèlement au pied de micro avec suffisamment de mou pour que les câbles ne tirent pas sur la table de mixage.
