5024 - Machine à laver CALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Machine à laver
Marque	Calor
Modèle	5024
Capacité de lavage	2 kg de linge sec maximum
Alimentation électrique	Bitension : 115-127V ou 220-240V (selon réglage)
Type de chargement	Par le dessus, avec hublot transparent (selon modèle)
Matériau de la cuve	Plastique
Fonctions de lavage	Lavage, rinçage, vidange manuelle
Minuterie	Oui, réglage du temps de lavage (arrêt automatique)
Programmateur (modèle 5027)	Cycles : prélavage, trempage, lavage, rinçage simple/double/triple
Chauffage de l'eau	Non (sauf modèle 5040 avec chauffage 20-60°C)
Sécurité	Flotteur de niveau d'eau, limiteur thermique dans le moteur
Entretien	Nettoyage à l'eau claire du bloc laveur et de la cuve
Pièces amovibles	Bloc laveur, bloc moteur, couvercle, tuyau de remplissage
Accessoires fournis	Tuyau de remplissage avec embout

FOIRE AUX QUESTIONS - 5024 CALOR

Comment installer la machine à laver CALOR 5024 ?

Placez la machine dans un évier ou un bac à douche. Assurez-vous que l'orifice de vidange sous la cuve est dégagé. Fixez le tuyau de remplissage sur l'entrée prévue à côté de la manette de vidange. Posez le bloc moteur sur la cuve en engageant l'embout cannelé dans l'entonnoir de l'arbre de transmission et en verrouillant les picots et languettes. Pour le modèle 5040, branchez la prise femelle sur les trois broches.

Quelle est la capacité de linge maximale de la CALOR 5024 ?

La machine est conçue pour laver une quantité maximale de 2 kg de linge sec. Pour du linge très sale, effectuez au moins deux cycles.

Comment régler la tension d'alimentation sur le modèle bitension 5024 ?

Vérifiez la tension indiquée à l'arrière du bloc moteur. Pour changer, poussez le curseur à fond d'un côté (115-127V) ou de l'autre (220-240V) jusqu'à ce que la tension désirée apparaisse.

Comment mettre en marche la machine ?

Tournez le bouton de la minuterie dans le sens de la flèche jusqu'à ce que le moteur se mette en marche. Pour le modèle 5027, positionnez d'abord la commande de programmation sur le cycle souhaité. Pour le 5040, actionnez l'interrupteur de chauffage puis la minuterie. Plongez le linge pièce par pièce et rabattez le couvercle.

Comment vidanger l'eau de la machine ?

Après le cycle (déclic de la minuterie), actionnez la manette de vidange en la soulevant puis en la tournant vers la droite (position O). Pour un débit réduit, réglez la manette sur une position intermédiaire. Avant le rinçage, remettez la manette en position gauche pour arrêter l'écoulement.

Comment effectuer un rinçage efficace ?

Après vidange, actionnez la manette de vidange vers la gauche pour fermer l'écoulement. Remplissez la cuve par le tuyau de remplissage. L'eau usagée s'évacue par le trop-plein. Rincez jusqu'à ce que l'eau qui déborde soit claire. Procédez alors à une vidange. Sur le modèle 5027, vous pouvez sélectionner un rinçage simple, double ou triple.

Comment nettoyer le bloc laveur ?

Débranchez la machine et retirez le bloc laveur de la cuve en pinçant la languette gauche de la cloison et en soulevant. Retournez-le, puis poussez le clip plastique sous le plateau pour libérer la turbine, la couronne porte-galets et la cage de roulement. Nettoyez ces pièces à l'eau claire et retirez les déchets. Vérifiez l'arbre de transmission et nettoyez-le si nécessaire. Remontez en sens inverse.

Que faire si le moteur s'arrête en cours de fonctionnement ?

Cela peut être dû à une coupure d'alimentation, un fusible déclenché ou une sécurité thermique. Débranchez la prise, retirez le linge de la cuve et laissez la machine terminer son cycle de 20 secondes à vide. Vérifiez ensuite le bon fonctionnement. Si le problème persiste, consultez un professionnel.

Quels sont les cycles disponibles sur le modèle 5027 ?

Le programmateur offre 3 cycles : prélavage, trempage, lavage et rinçage (simple, double ou triple). Vous pouvez les utiliser dans l'ordre ou séparément. La machine s'arrête automatiquement après les cycles de lavage et de rinçage.

Comment ranger la machine lorsqu'elle n'est pas utilisée ?

Videz complètement l'eau, enlevez le couvercle, rangez le cordon dans la cassette, puis retournez le bloc moteur et placez-le à l'intérieur de la cuve. Glissez le couvercle en biais dans la cuve pour un rangement compact.

MODE D'EMPLOI 5024 CALOR

Mode d'emploi à生存 et à conserver.

Wasmachine

1. Niveau mini
2. Niveau maxi
3. Orifice de vidange
4. Manette de vidange
5. Elément chauffant (selon modele)
6. Flotteur (selon modele)
7. Broches (selon modele)
8. Ouverture d'évacuation (selon modulo)

B. UN BLOC LAVEUR FACILEMENT AMOVIBLE

1. Cuvette de roulement
2. Plateau porte-turbine
3. Couronne porte-galets
4. Turbine
5. Cloison
6. Arbre de transmission
7. Entonnoir de l'arbre de transmission
8. Pignon

C. UN BLOC MOTEUR

1. Cassette de rangement du cordon électrique
   15.Repere de minuterie ou repere programmateur automatique (selon modele)
2. Bouton de minutes ou Bouton de programme automatique(selon modele)
3. Interrupteur « marche-arrêt » (selon modèle)
4. Embout cannelé
5. 2 picots arrirées
6. Languettes avant
   22.Prise femelle (selon modele)

D. UN COUVERCLE
AVEC SON HUBLOT
TRANSPARENT (selon modele)
E. UN TUYAU DE REMPLISSAGE avec

F. EMBOUT

A. KUNSTSTOF KUIP

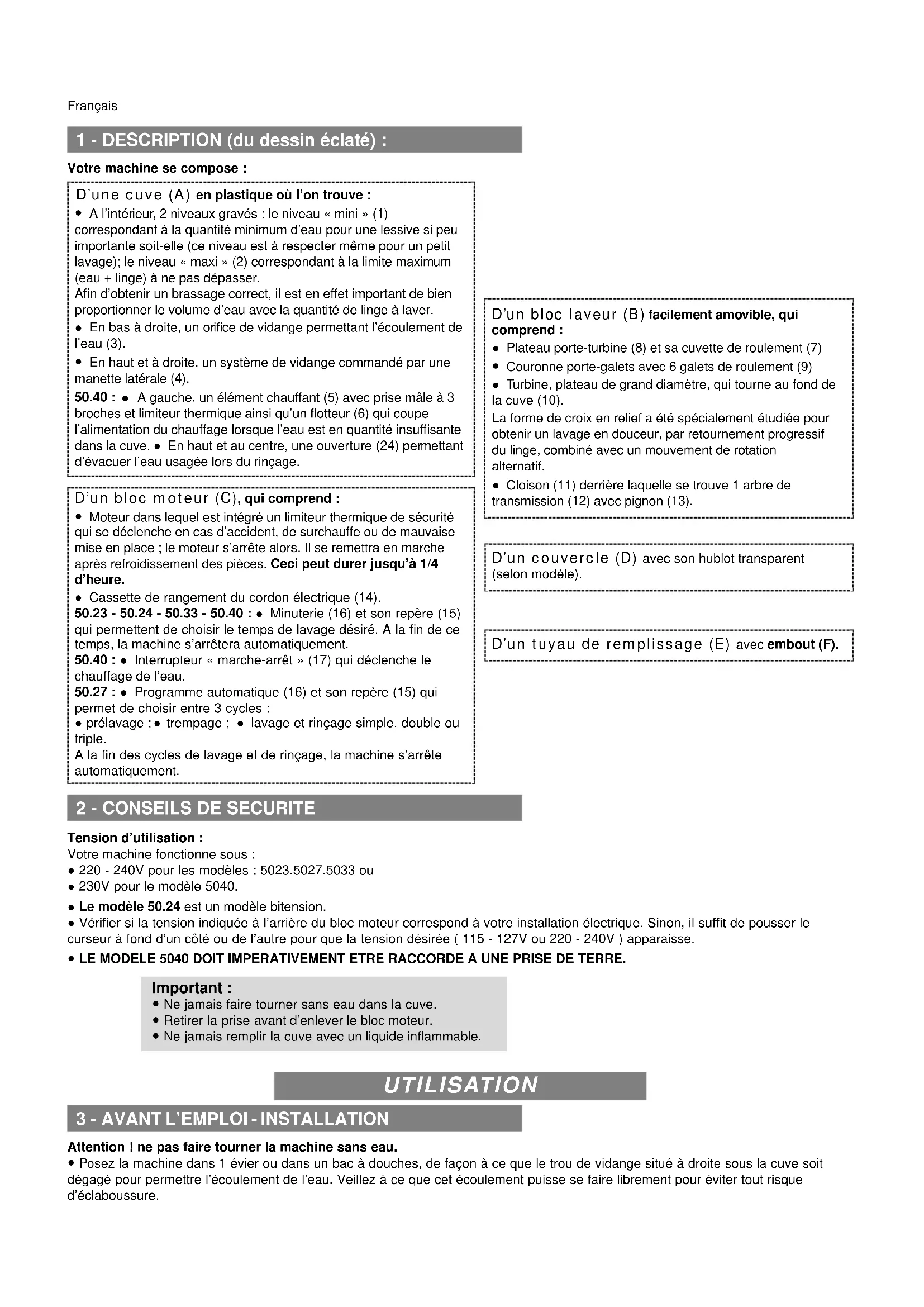

1 - DESCRIPTION (du dessin éclaté) :

D'une cuve (A) en plastique où I'on trouve :

A l'intérieur, 2 niveaux graves : le niveau « mini » (1)

correspondant à la quantité minimum d'eau pour une lessive si peu importante soit-elle (ce niveau est à respecter même pour un petit lavage); le niveau « maxi » (2) correspondant à la limite maximum (eau + linge) à ne pas dépasser.

Afin d'obtenir un brassage correct, il est en effet important de bien proportionner le volume d'eau avec la quantité de linge à laver.

• En bas à droite, un orifice de vidange permettant l'écoulement de l'eau (3).
• En haut et à droite, un système de vidange commandé par une manette latorale (4).

50.40: A gauche, un élément chauffant (5) avec prise maje à 3 broches et limiteur thermique ainsi qu'un flotteur (6) qui coupe l'alimentation du chauffage lorsque l'eau est en quantité insuffisante dans la cuve. En haut et au centre, une ouverture (24) permettant d'évacuer l'eau usagée lors du rincege.

D'un bloc moteur (C), qui comprend :

• Moteur dans lequel est intégré un limiteur thermique de sécurité qui se déclenché en cas d'accident, de surchauffe ou de mauvaise mise en place; le moteur s'arrête alors. Il se remettra en marche après refroidissement des pieces. Ceci peut durer jusqu'à 1/4 d'heure.
  Cassette de rangement du cordon électrique (14).

50.23 - 50.24 - 50.33 - 50.40 : Minuterie (16) et son repère (15) qui permettent deCHOISIR le temps de lavage desired.A la fin de ce temps, la machine s'arrête automatiqueement.

50.40: Interrupteur « marche-arrêt » (17) qui déclenché le chauffage de l'eau.
50.27: • Programme automatique (16) et son repère (15) qui permet deCHOISIR entre 3 cycles :
- prélavage ; - trempage ; - lavage et rincege simple, double ou triple.
A la fin des cycles de lavage et de rincage, la machine s'arrête automatiquement.

D'un bloc laveur (B) facilement amovible, qui comprend :

• Plateau porte-turbine (8) et sa cuvette de roulement (7)
  Couronne porte-galets avec 6 galets de roulement (9)
• Turbine, plateau de grand diamètre, qui tourne au fond de la cuve (10).

La forme de croix en relief a ete specialment etudiee pour obtenir un lavage en douceur, par retournement progressif du linge, combiné avec un mouvement de rotation alternatif.

• Cloison (11) derrière laquelle se trouve 1 arbre de transmission (12) avec pignon (13).

D'un couvercle (D) avec son hublot transparent (selon modele).

D'un tuyau de remplissage (E) avec embout (F).

2 - CONSEILS DE SECURITE

Tension d'utilisation :

Votre machine fonctionne sous :

• 220 - 240V pour les modèles : 5023.5027.5033 ou
• 230V pour le modele 5040.
• Le modele 50.24 est un modele bitension.
• Vérifier si la tension indiquée à l'arrière du bloc moteur correspond à votre installation électrique. Sinon, il suffit de pousser le curseur à fond d'un côté ou de l'autre pour que la tension désirée (115 - 127V ou 220 - 240V) apparaisse.
• LE MODELE 5040 DOIT IMPERATIVEMENT ETRE RACCORDE A UNE PRISE DE TERRE.

Important :

• Ne jamais faire tournier sans eau dans la cuve.
• Retirer la prise avant d'enlever le bloc moteur.
• Ne jamais replir la cuve avec un liquide inflammable.

UTILISATION

3 - AVANT L'EMPLOI - INSTALLATION

Attention! ne pas faire tourner la machine sans eau.

• Posez la machine dans 1 évier ou dans un bac à douches, de façon à ce que le trou de vidange situé à droite sous la cuve soit dégagé pour permettre l'écoulement de l'eau. Veillez à ce que cet écoulement puisse se faire librement pour éviter tout risque d'élaboussure.

• Vérifiez la bonne mise en place du bloc laveur en veillant à ce que les 2 pattes de la partie avant du plateau porte-turbine soient bien introduites dans les encoches correspondantes.

• Mettez en place le tuyau de replissage (E) sur l'entrée prévue à cet effet (dessin 2), à côté de la manette de vidange (4). Le tuyau est livré avec un embout (F) que vous doivent fixer à l'autre extrémité du tuyau (dessin 3).
• Posez le bloc moteur sur la cuve : Veiliez a bien introduire l'embout cannelé (18) de l'arbre moteur dans l'entonnoir de l'arbre de transmission (19). Veiliez également à ce que les 2 picots arrrière (20) et les languettes avant (21) rentrent dans les trous correspondants de la cuve (dessin 4).

Modèle 50.40 :

• Assurez-vous que la prise femelle (22) du bloc moteur soit bien enforcée dans les trois broches (23) (dessin 4). Il est nécessaire d'exercer une pression sur l'arrière du bloc moteur pour permettre cette liaison électrique.

4 - PREPARATION DU LINGE

• Avant le lavage, triez votre linge selon la couleur et la qualité du tissu.

Par exemple :

• lingerie fine et lainage
• linge blanc et de couleur grand teint
• linge de couleur pouvant déteindre.

Pour le linge épais blanc et couleur grand teint, il est recommandé de le faire tremper au préalable comme vous le faites habituèlement.

• Voiture machine est prévue pour laver une quantité maximum de linge de 2Kg.

A titre d'exemple, voici les poids à sec de quelques pieces de linge:

• mouchoir de 25 à 50g
  chaussettes, slip de 50 à 75g
• maillot de corps, petite serviette de intestine, petit tablier d'enfant de 75 à 100g
• torchon, serviette de toilette, robe et tablier d'enfant de 100 à 150g
• corsage coton, serviette de table, chemise de nuit. de 150 à 200g
• chemise d'homme, pyjama d'enfant, grande serviette éponge de 200 à 300g
  blouse de femme de 300 a 400g
  pyjama d'homme, grande blouse coton de 400 a 500g
• petite nappe toile 160 x 160 de 500 à 600g
• blouse et vêtement de travail d'homme ... de 600 à 700g
  Vous devrez effectuer au moins 2 cycles pour laver des vêtements très sales.

FONCTIONNEMENT

5 - TEMPERATURE DE L'EAU

• Vous pouvez utiliser dans votre machine une eau à n'imporce chaque température, y compris de l'eau bouillante sauf si vous possédez une machine réference 50.40, auquel cas il faut utiliser de l'eau froide.

Vous choisirez cette température en fonction de la nature des fibres de votre linge, en suivant les indications portées sur votre paquet de lessive habituelle.

- Modèle 50.40 Chauffante Tropical

Le système de chauffage de l'eau incorpore à votre machine permet d'obtenir des températures allant de 20 à 60^ environ.

1 - Vous désisirez la température de l'eau en suivant les indications portées sur le tableau de bord :

30^ = tissus delicats et laine

40^ = couleurs et synthétiques delicats

60^ = couleurs et synthétiques résistants.

La température de l'eau atteint 60^ au bout de 30 minutes de chauffe environ pour le volume d'eau minimum et 50 minutes environ pour la quantité d'eau maximum.

2 - Si vous jugez que la température atteinte est suffisante, éteignez l'interrupteur ; le chauffage de l'eau est ainsi interrompu.

Securite: le flotteur (6) coupe l'alimentation du chauffage lorsque la quantite d'eau est insuffisante dans la cuve. Le dispositif de regulation de la temperature (5) limite a 70^ maximum la temperature de I'eau en cas d'oubli.

6 - LAVAGE

CONSEILS PRATIQUES

• Vérifier que la manette de vidange est en position (dessin 2).
• Introduisez la quantité d'eau désirée dans la cuve (au moins jusqu'àu niveau -mini.- pour une faible quantité de linge et pas au dessus du niveau -maxi.- pour 2 kg de linge). Il existe un système de trop-plein en cas d'oubli (dessin 5 pour toutes les références sauf 50.40 : dessin 7 '24').
• Ajoutez le produit de lavage : 1 à 2 verres selon la quantité et l'état du linge.
• Lorsque vous avez beaucoup de linge à laver, il est préféroyable de procéder en deux fois只得 que de trop replir cette machine. Notre linge sera很好地 levé.

ATTENTION!

Si vous étés au bord de mer, évitez demettre des vêtements impregnés de sable dans votre machine. Lavez régulièrement la cuve et le bloc laveur pour éliminer les grains de sables qui risqueraient de les endommager.

Remarque :

• Si vous désirez interrompré le lavage, il suffit de tournier le bouton jusqu'à la position O. Ne vous étonné pas si la machine ne s'arrête pas immédiatement, le moteur continue à fonctionner au maximum pendant 20 secondes pour terminer la fin de son cycle.

MISE EN MARCHE :

• Modèle 50.24 - 50.33 Alternativ:
• Tournez le bouton de la minuterie (16) dans le sens de la flèche jusqu'à ce que le moteur se mette en marche.

En cas d'erreur, ne tentez pas de revenir en arrriere, refaites un tour.

• Modèle 50.27 Alternatic Programme :
• Positionnez la commande de programmation sur le cycle « prélavage » et attendeze que le moteur se mette en marche.

En cas d'erreur, Il est possible de revenir en arriere.

• Modèle 50.40 Alternatic Tropical :
• Actionnez l'interrupteur de mise en marche de la fonction chauffage. Aussitôt que l'eau est chaude, tournez le bouton de la minuterie dans le sens de la flèche jusqu'à ce que le moteur se mette en marche.

En cas d'erreur, ne tentez pas de revenir en arrriere, refaites un tour.

• Plongez votre linge piece par piece dans la cuve. Voitre lingedoit tremper intégralement.

Rabattez le couvercle amovible (D).

PROGRAMMATION

• Modèle 50.23 - 50.24 - 50.33 - 50.40
• Réglez votre temps de lavage en amenant le chiffre de la minutesie correspondant au nombre de minutes choisisies, en face du repere de minutesie (15).
• Vote machine s'arrête automatique après le temps de fonctionnement. Vous n'avez pas à vous soucie du temps qui s'écoulde mais il est préféable de ne pas laisser votre machine complètement sans surveillance.
• Assurez-vous que rien ne vient interrompre le bon fonctionnement du bloc laveur jusqu'à ce que vous entendiez le déclic de la minuterie qui arrête automatiquement le moteur.

Modèle 50.27

• Vous pouvez désirir le cycle que vous souhaitez (1,2 ou 3) et démarrer le lavage sur n'importe lequel des 3 cycles.
• Vous pouvez arrêtez un cycle si cela est nécessaire. Si vous choisissez d'effectuer les 3 cycles dans l'ordre, votre machine fonctionnera automatiquement pendant 17 minutes jusqu'à la vidange manuelle.

7 - LAVAGES SUCCESSIFS

• Modèle 50.23 - 50.24 - 50.33 - 50.40

Vouss puez raliser plieurs lavages successifs dans le meme bain. Il you suffit dajouter de I'eau pour faire varier la tempeature selon la nature des tissus a laver. Eventuellement, you pouze rajouter un peu de produit de lavage.

8 - VIDANGE

• Afin de proceder au rinceage, il est souhaitable de vidanger la machine. Vous pouvez commencer à utiliser la fonction rinceage lorsque :
• Modèle 50.23 - 50.24 - 50.33 : Le cycle de lavage est terminé (déclic de la minuterie).
• Modèle 50.27: Le bouton est sur la position 'vidange manuelle'.

• Modèle 50.40: Le cycle de lavage est terminé. Eteignez alors le bouton de chauffe de l'eau (17).

• Pour vidanger

• Actionner la manette de vidange (4) en la boulevantégement, puis en la tournant (dessin 2) vers la droite (position O).

Cette manoeuvre ouvrira l'orifice de vidange et permettra donc à l'eau de s'écouler. En cas d'utilisation sur un égoutoir d'évier : pour éviter les éclaboussures, vous pouvez modifier le débit de l'eau en donnant à la manette des positions intermédiaires entre la position et la position .

9 - RINCAGE

Actionner la manette de vidange (4) vers la gauche (position ) afin d'arreter l'écoulement de I'eau.
- Pour obtenir un rincage rapide, efficace et sans manipulation, nous vous conseillons d'amener l'eau de rincage par le tuyau de replissage.
- Lorsque la cuve est remplie, l'eau usageée sort par le système de trop plein (dessin 5 pour 50.23/24/27/33 ou dessin 7 "n°24" pour 50.40).
- Le rincege est terminé lorsqu'le'eau qui déborde est redevue claire. Procedez alors à une première vidange de la machine.

- Modèle 50.27

Trois programmes de rençage sont possibles : simple, double ou triple.
- Positionnez la commande de programmation suivant la durée de rincege que vous souhaitez (2 minutes d'arrêt entre chaque cycle - temps total des 3 cycles : 16 minutes).

Vous pouvez désir de démarrer le rince sur n'importe lequel des cycles, arreter à tout moment la machine et même sauter un cycle au besoin.

10 - RANGEMENT

Si you desirez ranger Your machine dans un placard, assurez-vous que I'eau a bien ete evacuée complètement,uis :

• Enlevez le couvercle (D).

• Ranger le cordon électrique dans la cassette prévue à cet effet (14).

• Retournez le bloc moteur C et place-le à l'intérieur de la cuve comme indiqué dans le dessin 6.
• Glissez le couvercle, en biais, dans la cuve (dessin 6). l'ensemble tient ainsi un minimum de place.

11 - ENTRETIEN - NETTOYAGE

Toutes les opérations d'entretien et de nettoyage doivent s'effectuer la machine débranchée et froide.

Votr machine a laver necessite trs peu dentretien. I suffit de rincer a l'eau claire les differentes pieces du bloc laveur asi que la cuve.

- Demontage et nettoyage du bloc laveur

• Retirez le bloc laveur de la cuve en pincant la languette gauche de la cloison (11) comme indiqued dessin 7, puis souleverz l'ensemble. Retournez-le.
• Poussez le clip plastiqueitué sous le plateau comme indiquésur le dessin 8. Vous libérées ainsi la turbine (10),la couronne portegalets (9) et la cage de roulement (7).
• Nettoyez ces pieces à l'eau claire. Retirez tous les déchets qui se seraient déposés sur les pieces.
  Il est souvent suffisant de ne dégager que la turbine, tout fois il est bon de :
• Vérifiez également qu'aucun fil ne s'est enroulé autour du pignon denté (13). Si tel est le cas et que vous avez des difficultés pour les enlevez, demontez l'arbre de transmission (12). Pour cela, séparez la cloison du plateau porte-turbine en pignant les deux pattes inférieures, libérant ainsi l'arbre de transmission (dessin 9).
• Nettoyez ces pieces à l'eau claire. Retirez tous les déchets qui se seraient déposés sur les pieces.
• Réintroduisez l'arbre de transmission bien à fond sur son coussinet puis repositionné la cloison en prénant soin de bien enclencher ses 2 pattes dans le plateau porte-turbine.
• Repositionner la couronne porte-galet puis la turbine sur la cage de roulement. L'assemblage de ces pieces sera assuré en veillant à bien réenclencher le clip plastique sous le plateau.

- Remontage

Repositionnez le bloc laveur à l'intérieur de la cuve. Veillez à bien clipper la cloison sur la cuve.

- Bloc moteur

Vous ne devez jamais démonter le bloc moteur qui ne demande pas d'entretien. Le moteur ne nécessite pas non plus de graissage.

Nettoyage de la cuve

Afin de maintainir une parfaite etanchéité à votre machine, vérifie qu'aucun fil ne s'est coincidence dans le trou de vidange. Pour acceder à ce trou de vidange et le nettoyer eventuèlement, il faut simplement soulever le tube (dessin 10).

- Modèle 50.40

• Vérifiez élément chauffant froid, qu'aucun déchet ne subsiste sur l'élement chauffant. Veillez à ne pas déterminer celui-ci et à ne pas déplacer les deux supports de cet élément. Pour des raisons de sécurité, il est impératif de ne pas démonter l'élement chauffant et le flotteur.
• Nettoyez ces pièces à l'eau claire. Retirez tous les déchets qui se seraient déposés sur les pièces.

IMPORTANT

Au cas où, en cours de fonctionnement, votre moteur s'arrête (alimentation coupée, fusible ou disjoncteur déclenchés, débranchement de la prise, non fonctionnement de la sécurité), il est préférible de dégager le linge de la cuve (surtout s'il se trouve en quantité importante) et de laisser terminer le cycle de 20 secondes à vide.

En cas de changement de cordon d'alimentation, utilisez un cable :

50.23 - 50.24 - 50.33 - 50.27 :

H 05 VVH 2F 2x0,75 mm².

50.40:H 05VV F 3× 1mm^2
