FOIRE AUX QUESTIONS - T8002 Rockford Fosgate

Comment installer le Rockford Fosgate T8002 dans ma voiture ?

Pour installer le Rockford Fosgate T8002, commencez par débrancher la batterie de votre véhicule. Ensuite, retirez l'ancien autoradio et connectez les fils du T8002 en respectant les codes de couleur. Fixez l'autoradio dans le tableau de bord et rebranchez la batterie.

Pourquoi mon Rockford Fosgate T8002 ne s'allume pas ?

Si votre autoradio ne s'allume pas, vérifiez d'abord les connexions électriques. Assurez-vous que le câble d'alimentation est correctement connecté et que le fusible n'est pas grillé. Si tout semble en ordre, il se peut que l'appareil soit défectueux.

Comment régler les basses sur le Rockford Fosgate T8002 ?

Pour régler les basses, accédez au menu audio de l'autoradio. Utilisez les boutons de contrôle pour ajuster le niveau de basse selon vos préférences. Vous pouvez également régler les paramètres d'égaliseur pour un son optimal.

Mon Rockford Fosgate T8002 ne lit pas les fichiers audio via USB, que faire ?

Assurez-vous que les fichiers audio sont dans un format compatible (comme MP3 ou WAV) et que votre clé USB est formatée en FAT32. Essayez également de tester une autre clé USB pour exclure un problème de périphérique.

Comment réinitialiser le Rockford Fosgate T8002 ?

Pour réinitialiser l'autoradio, localisez le bouton de réinitialisation situé à l'arrière de l'appareil. Utilisez un objet pointu pour appuyer sur ce bouton pendant quelques secondes jusqu'à ce que l'écran s'éteigne et se rallume.

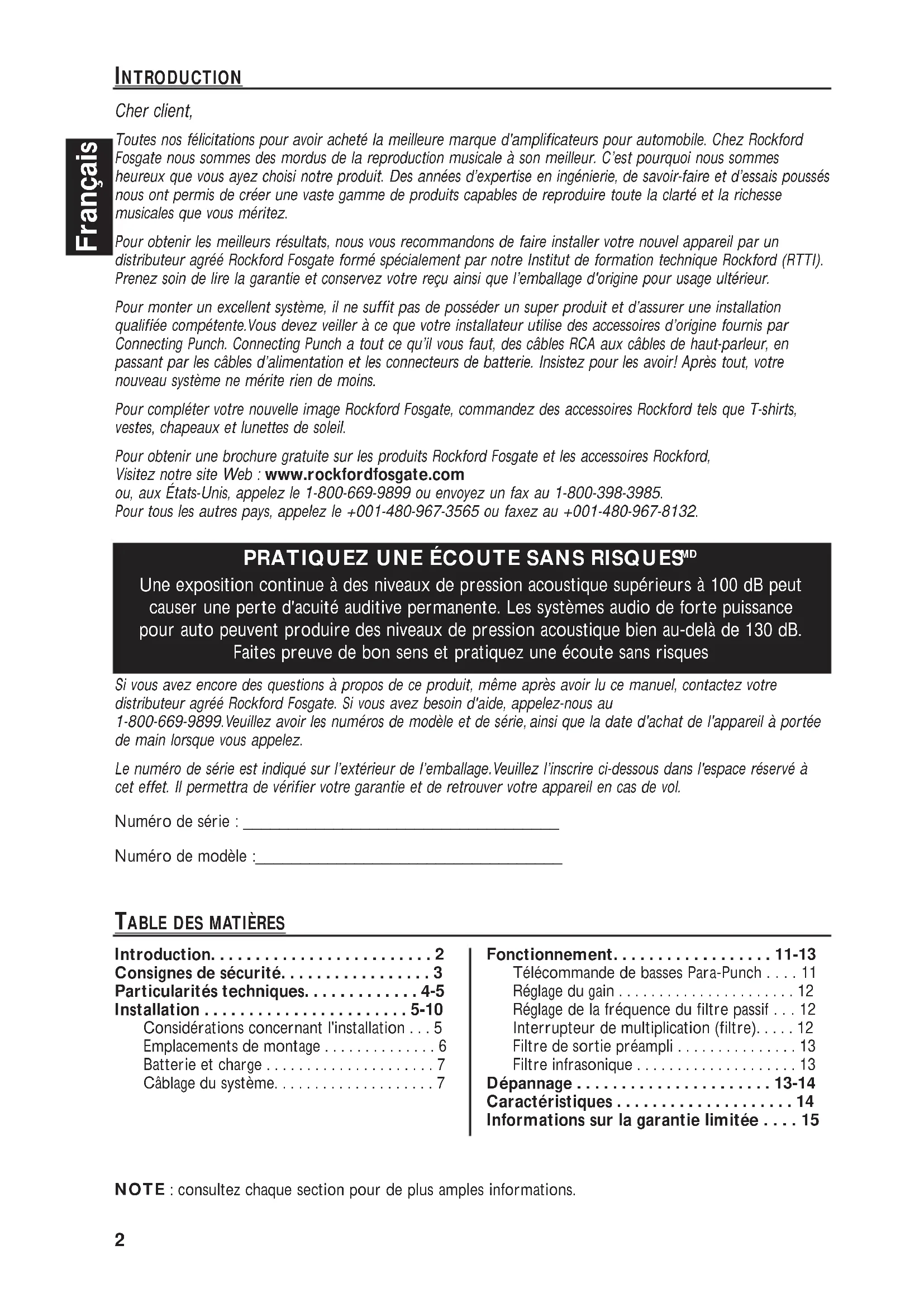

MODE D'EMPLOI T8002 Rockford Fosgate

Toutes nos félicitations pour avoir achété la meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les membresurs résultats, nous vous recommendons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTESANS RISQUES

Une exposition continue à des niveaux de pression acoustique supérieur à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les numeros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouveryer touteappeaire en cas de vol.

Numéro de série :

Numéro de modele:

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité. 3

Particularités techniques. 4-5

Installation 5-10

Considerations concernant l'installation . . . 5

Emplacements de montage 6

Batterie et charge 7

Cablage du système. 7

Fonctionnement. 11-13

Télécommande de basses Para-Punch . . . 11

Réglagedu gain 12

Réglage de la fréquence du filtré passif . . . 12

Interrupteur de multiplication (filtre). 12

Filtredesortingpréampli 13

Filtre infrasonique 13

Dépannage 13-14

Caracteristiques 14

Informations sur la garantie limitee 15

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE. Soyez très prudent lorsque vous manipuez ou effectuez des connexions de haut-parleur. La tension au niveau des bornes de haut-parleur peut entrainer des blessures ou la mort.Assurez-vous d'avoir lu et compris toutes les instructions contenues dans ce manuel avant d'effectuer des connexions.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DEL L'EMBALLAGE

Amplificateur Power à 4 voies modèle T8004 ou T15004

Manuel d'installation et d'utilisation

Kit de matériel de montage

Kit de télécommande de basses Para-Punch avec cordon

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule.

Visitez notre site Web pour Broker les dernières informations sur tous les produits Rockford.

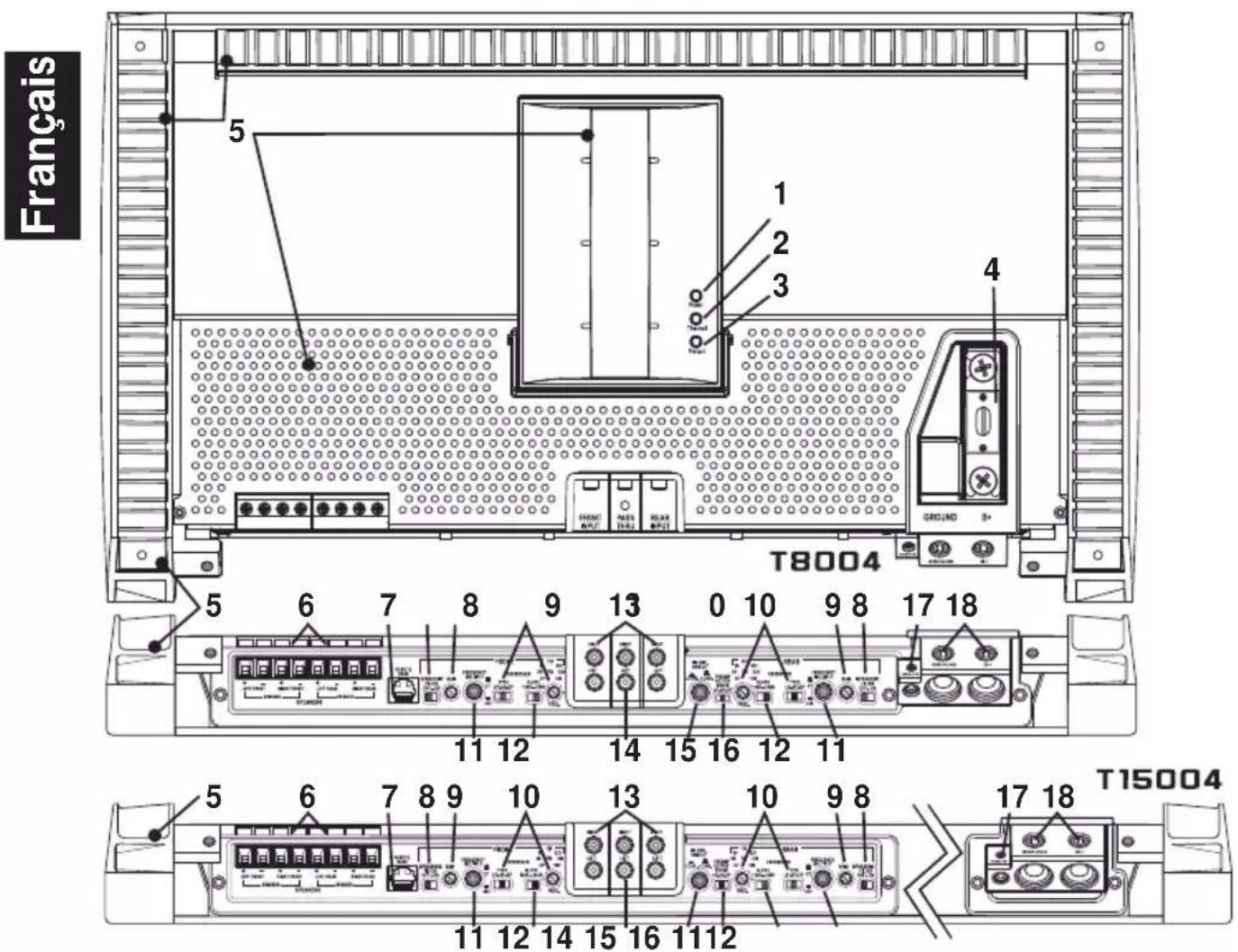

1. DEL d'alimentation (au-dessus de l'appareil) - Cette DEL bleue s'illumine lorsque l'appareil est allumé.
2. DEL thermique (au-dessus de l'appareil) - Cette DEL rouge s'illumine si l'ampli atteint le troisieme niveau de protection thermique. Si cela se produit, l'ampli s'eteint pour refroidir.
3. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
4. Fusibles - Ces fusibles ANL sont facilement accessibles en cas de defaillance. Remplacez toujours les fusibles par des fusibles de type et de capacité identiques.Voir les Specifications en ce qui concerne la capacité des fusibles.
5. Refroidissement par convection en 3 étapes – Le dispositif thermique à 3 étapes consiste en un ventilateur variable à 3 vitesses, un plénum de carte de circuits imprimés intégré et une distribution thermique de masse concentrée utilisant un dissipateur thermique en aluminium coule hautement efficace. Cette technologie de conception supérieure permet de refroidir les composants internes de l'amplificateur, de maximiser le potentiel de l'ampli, de réduire la distorsion et d'accroître l'efficacité.
6. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et-) acceptent des cables de calibre 8 à 18 AWG.

AVERTISSEMENT :

RISQUE DE CHOC ÉLECTRIQUE. Soyez très prudent lorsque vous manipuez ou effectuez des connexions de haut-parleur. La tension au niveau des bornes de haut-parleur peut entrainer des blessures ou la mort. Veillez toujours à ce que l'ampli soit étant ou débranché avant d'effectuer une connexion quelconque sur les haut-parleurs.

1. Télecommande de basses - La connexion de télécommande de basses Para-Punch se fait à l'aide d'un cable RJ-45 et peut être effectue de différentes façon de manière à permettre un accès facile. Une commande permet d'amplifier les signaux de basse fréquence de façon à couvir le bruit de la route et vous en metre plein les oreilles. Ce bouton de contrôle des basses permet un réglage sur bande étroite de 0 dB à +18 dB, et compte un EQ Punch pour éliminer le déplacement de fréquence produit par l'amplification. L'autre commande sert à régler la variable de fréquence centrale de 35 Hz à 70 Hz.
2. Filtre infrasonique - Filtre passé-haut 28 Hz concu pour empêcher la transmission, de l'ampli au subwoofer, des fréquences inférieures à la plage sonore. Par conséquent, cela améliore le rendement et la puissance du subwoofer, particulièrement dans les enceintes à évent.
3. Commande de gain - La commande de gain d'entrée est prérgée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être régée en fonction d'une variété d'unités source.
4. Filtre variable - Filtre régrible intégré selectable pour modes passer-haut (HP), passer-tout (AP) ou passer-bas (LP) dont le point de fréquence peut varier de 40 Hz à 400 Hz en mode x1 et de 400 à 4000 Hz en mode x10.
5. Interrupteur de multiplication de fréquence - Permet de paramétrer le multiplicitateur pour les fréquences de filtré entre x1 et x10. Un réglage de x1 maintain la fréquence régable du filtré entre 40-400 Hz. Un réglage de x10 modifie la fréquence régable du filtré à 400-4000 Hz.
6. Commutateur de pente - Permet deCHOISIR un filtre à 12 dB/Octave Butterworth ou à 24 dB/Octave Linkwitz-Riley.
7. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Elles sont nickelées de façon à résister à la détérioration de signal due à l'effet de la corrosion.
8. Extension ampli RCA active - Cette extension ampli active permet de connecter en guirlande un second ampli en évitant d'achemin des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arrêté.
9. Commutateur de canal 2/4 - Quand on l'enforce, ce commutateur passe en mode 2 canaux, ce qui permet une connexion aux entrées avant seulement en présence d'une sortie à 4 canaux.
10. Filtre de sortie préampli - Permet de régler la sortie de filtré de l'extension ampli sélectable pour modes passer-haut (HP), passer-tout (AP) ou passe-bas (LP). Si elle est régée sur mode HP (passa-haut) ou LP (passa-bas), la fréquence de la sortie extension ampli sera la même fréquence que celle sélectionnée pour le filtré principal.
11. Borne REM - Ce connecteur de fil robuste plaqué de platine accepté des cables de calibre 12 à 24 AWG. Cette borne permet d'allumer et d'éteindre à distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.
12. Bornes d'alimentation - Les connexions d'alimentation et de masse de l'ampli sont plaquées de platine et peuvent accueillir des cables de calibre allant jusqu'à 1/0 AWG, ce qui permet de maximiser la capacité de courant d'entrée de l'ampli.

INSTALLATION

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Voltmetre-ohmmetre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n 2

Clé de borne de batterie

Perceuse a main avec mèches assorties

Tube thermoretrecissable de 1/8 po de diametre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

Cette section traite de points concernant le vehicule dont il faut tenir compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'insteller l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous suggerons de dérouler tous les fils avant d'instructor l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoi que ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut moins les installer à l'intérieur du vehicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégéz TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le cable d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soude à la carrosserie ou au chassin du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartment mœeur. Cela entrainerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adequat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrière, assure un refroidissement ajustat.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écARTement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo. Les systèmes ELECTRIQUES ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Power.Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous sugérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE: si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel apparéil, veuillez confier l'installation à votre distributeur agrée Rockford Fosgate.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation pres des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

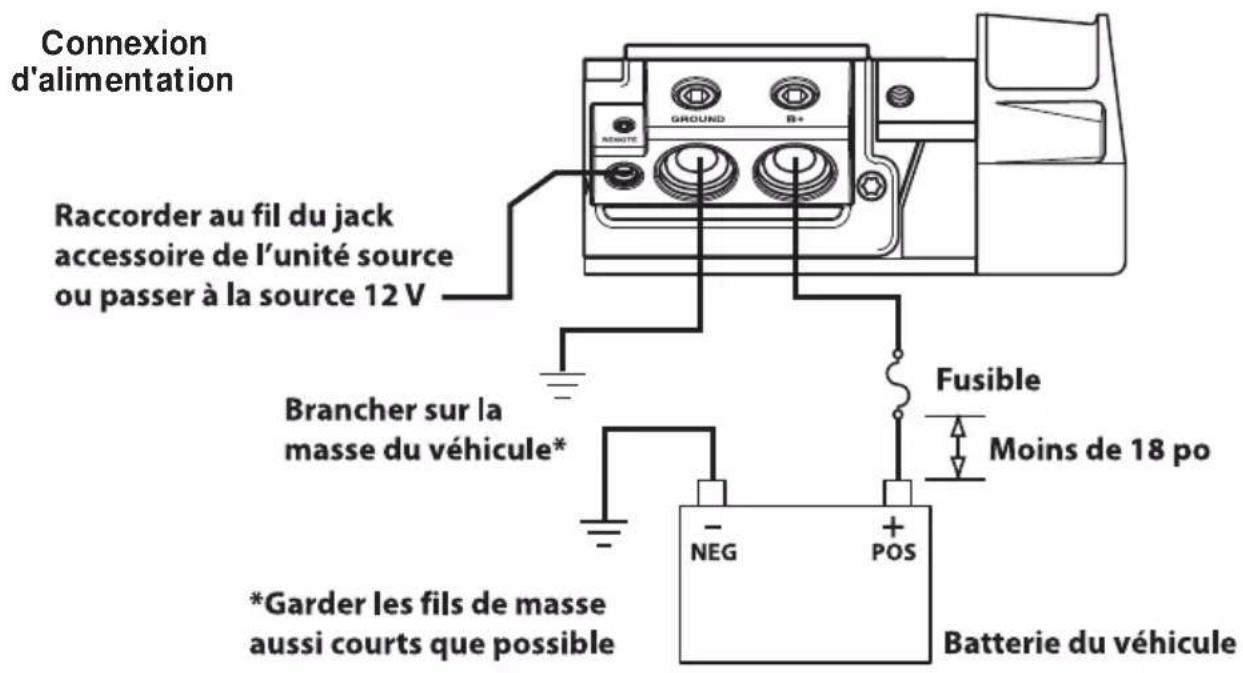

1. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs electriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champes de rayonnement electriques. Si vous faites passer les fils par un pare-feu ou autre barrière metallique, protégéez-les à l'aide de bagues en caoutchouc ou en plastique pour éviter les courts-circuits. Conserve toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.
2. Préparez le fil ROUGE (cable d'alimentation) qui devra etre relié à l'ampli en dénuant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne + , puis fixez le fil en vissant la vis sans tete.

REMARQUE: Le cable B+ DOIT comprer un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule.
Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un portefusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLALLEZ PAS le fusible pour l'instant.

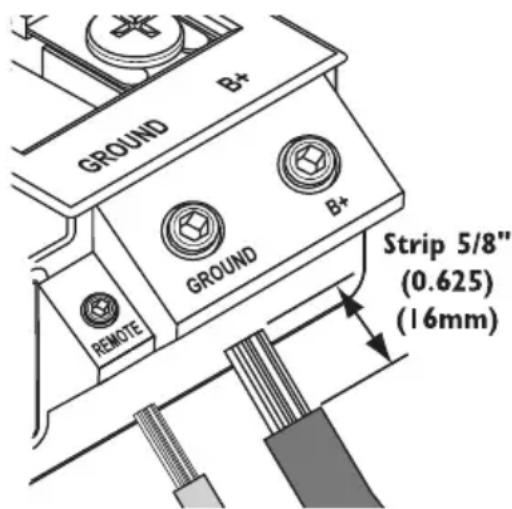

2. Denudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grosse casse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.
3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénuant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassin en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graissse. Dénudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassin à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra etre relié à l'ampli en dénudant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tete. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
2. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis poursraient en effet se decoller des panneaux sous l'effet des vibrations de la route ou des arrêts soudains du vehicule.

1. Connectez le signal à l'ampli en branchant les cables RCA dans les prises d'entrée de l'ampli.

MISE EN GARDE : Assurez-vous toujours que l'ampli est eteint ou debranché avant de connecter les cables RCA. Toute négligence a cet egard peut causer des blessures ou endommager l'ampli et/ou les composants qui lui sont connectés.

1. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassis car cela pourrait cause un fonctionnement instable.

AVERTISSEMENT : RISQUE DE CHOC ÉLECTRIQUE. Soyez très prudent lorsque vous manipuez ou effectuez des connexions de haut-parleur. La tension au niveau des bornes de haut-parleur peut entraîner des blessures ou la mort. Veillez toujours à ce que l'ampli soit étant ou débranché avant d'effectuer une connexion quelconque sur les haut-parleurs.

1. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes. Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

MISE EN GARDE : ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 1 stéreo et 2 pointées.

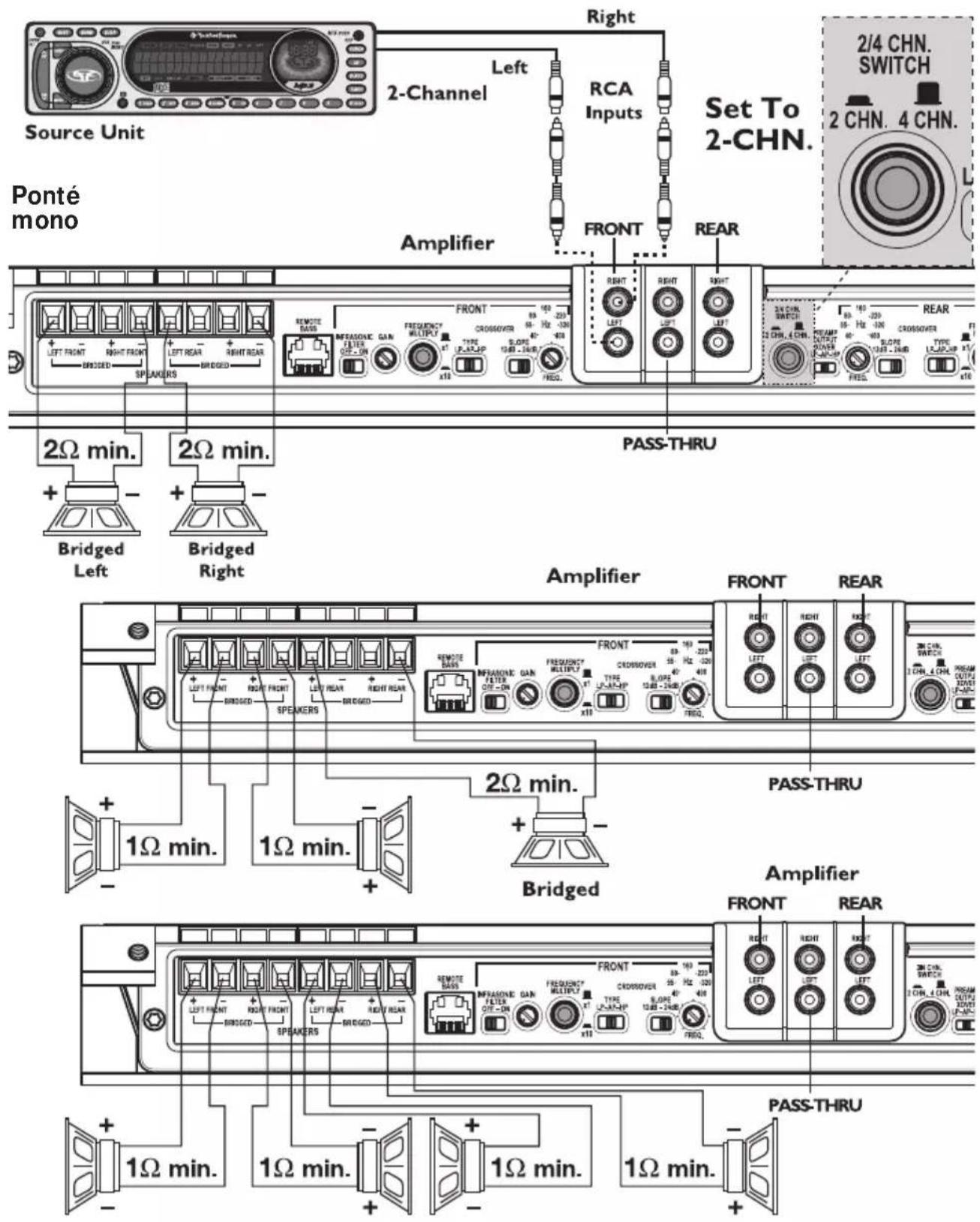

Câblage à 2 voies

• Entrées RCA connectées à l'AVANT seulement.
  COMMUTATEUR 2/4 VOIES - Enforcer pour regler sur 2 voies.
• Gain (avant et arrière) - Régle de façon indépendante selon l'application.
  Filtre passif (avant et arriere) - Regle de façon independante selon l'application.

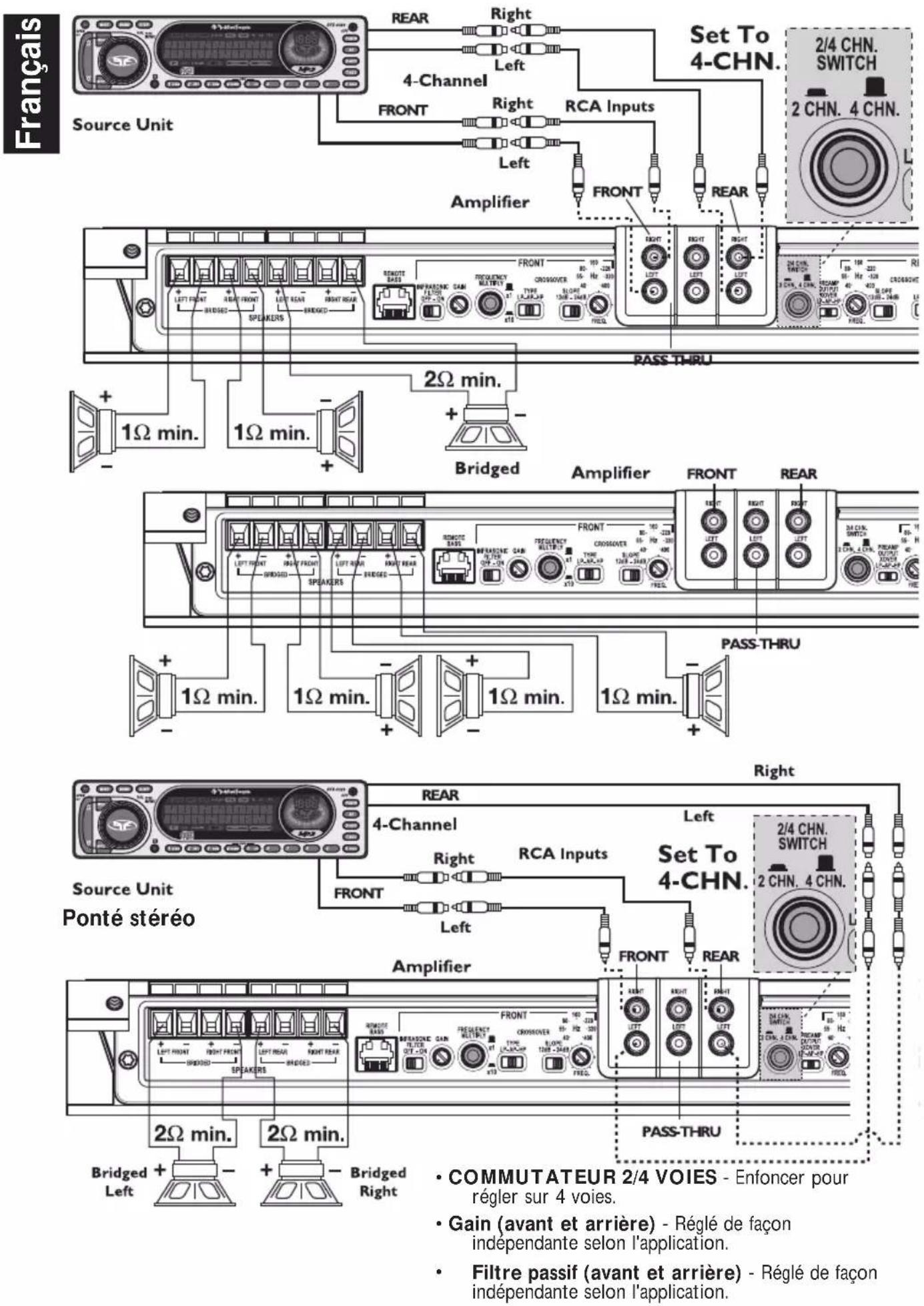

Cablage à 4 voies

TELECOMMANDE DE BASSES PARA-PUNCH

Montage et installation

1. Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande.

REMARQUE: Voues pouvez monter l'appareil de differentes facon. Retirez le boitier arriere en inserant un petit tournevis a tete plate dans le trou allonge a l'arriere. Le boitier peut etre instalé avec la languette de montage vers le haut ou vers le bas, ou laissé de cote pour une installation dans le panneau.

1. Acheminez le cable de la télécommande et branche-le a l'ampli.

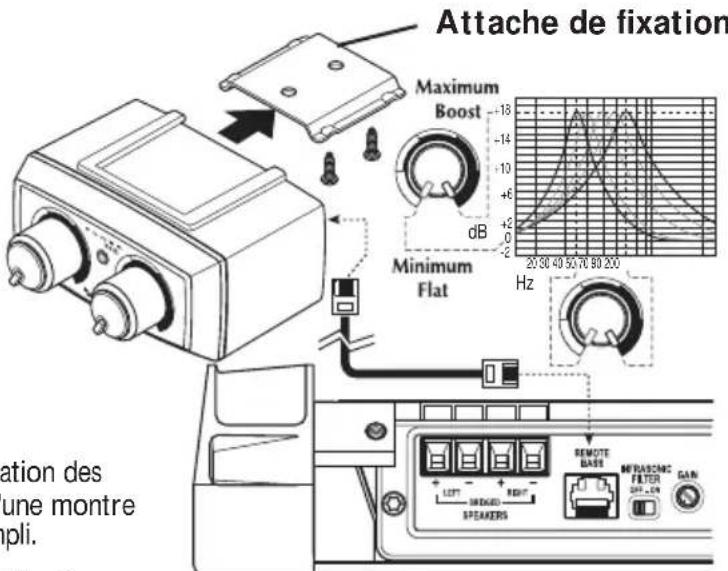

Installation sur le panneau extérieur

1. Servez-vous des vis fournies pour installer l'attache de fixation.

2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.

3. Branchez le cable à la télécommande.

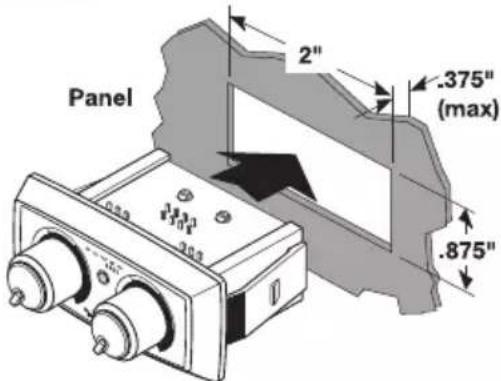

Installation dans le panneau

1. Découpez un trou de 2 po x 7/8 po (5 cm x 2,2 cm) dans le panneau, avec une épaissur de panneau de 3/8 po (0,9 cm) maximum.Assurez-vous qu'il y a suffisamment d'espace dans la zone du panneau pour permettre une connexion.
2. Faites passer le cable par le trou et branche-let a la telecommande.
3. Enforcez la télécommande dans la découpe du panneau jusqu'à ce qu'elle se mette en place d'un délic.

Fonctionnement

1. Bouton gauche - Bouton de réglage d'amplification des basses : Tournez dans le sens des aiguilles d'une montre pour amplifier les basses fréquences de l'ampli.

MISE EN GARDE: Une forte amplification peut produit un excess de mouvement de la membrane, ce qui peut l'endommager.

REMARQUE: Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

1. Bouton croit - Bouton de réglage de fréquence centrale : Tournez dans le sens des aiguilles d'une montre pour sélectionner la fréquence centrale voulue (35 Hz-70 Hz).

RéGLAGE DU GAIN

Procedez de la maniere suivante pour chaque voie séparément.

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produit une distorsion audible, puis baisseze-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit adequat. Les sources audio Rockford Fosgate ne produit pas de distorsion, vous pouvez doncmettrele volume au maximum.

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajustat.

MISE EN GARDE :

Évitez de régler le gain de l'ampli trop haut car cela entraine une augmentation significative du bruit et des distorsions.

REMARQUE: pour un réglage plus approfondi, communiquez avec le support technique de Rockford.

RÉGLAGE DE LA FREQUENCY DU FILTR PASSIF

Procedez de la maniere suivante pour chaque voie séparément.

Lorsque le selecteur est en position HP, l'amplificateur est en mode passe-haut, ce qui laisse passer les fréquences situées au-dessus du point de coupure, régable de 40 à 400 Hz en mode x1 et de 400 à 4000 Hz en mode x10.

Lorsque le selecteur est en position AP, l'amplificateur est en mode passet-tout, ce qui empêche tout filtrage et laisse paser toutes les fréquences.

Lorsque le selecteur est en position LP; l'amplificateur est en mode passe-bas, ce qui laisse passer les fréquences situées au-dessous du point de coupure, régable de 40 à 400 Hz en mode x1 et de 400 à 4000 Hz en mode x10.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré, graduèlement jusqu'à atteindre le point de fréquence youlu.

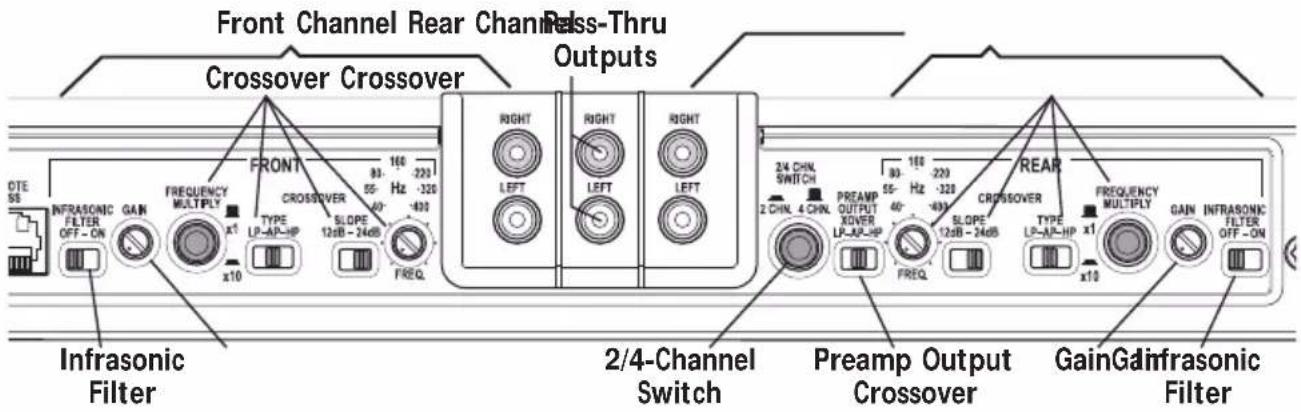

INTERRUPTEUR DE MULTIPLICATION DE FREQUENCY (filtre)

Procedez de la maniere suivante pour chaque voie séparément.

Cet interrupteur règle le multiplicitateur des féquences du filtré passif.

Lorsque l'interrupteur est en position x1 (position sortie), la fréquence régblée du filtre passif est de 40-400 Hz.

Lorsque l'interrupteur est en position x10 (position enfonnée), la fréquence régable du filtre passif est de 400-4000 Hz.

COMMUTATEUR DE PENTE (filtre passif)

Procedez de la maniere suivante pour chaque voie séparément.

Permet deCHOISIR un filtre a 12 dB/ocave Butterworth ou a 24 dB/octave Linkwitz-Riley.

Si vous n'etes pas sur du réglage de cette fonction, consultez votre distributeur agree Rockford Fosgate pour ce qui est du réglage recommendé pour votre système.

Dans le doute, selectionnez l'option 24 dB.

FILTRDE SORTIE PREAMPLI (extension ampli)

Sert à régler la sortie de filtré pour l'extension ampli.

Lorsque le sélecteur est en position HP,la sortie extension ampli est en mode passé-haut,ce qui laisseisser les fréquences situées au-dessus de la fréquence définie.

Lorsque le sélecteur est en position AP, la sortie extension ampli est en mode passet-tout, ce qui laisseisser toutes les fréquences.

Lorsque le selector est en position LP,la sortie extension ampli est en mode passe-bas,ce qui laisseisser les fréquences situées au-dessous de la fréquence définie du contrôle principal.

FILTRE INFRASONIQUE

Procedez de la maniere suivante pour chaque voie séparément.

Lorsque l'interrupteur est mis sur « ON », le filtré infrasonique 28 Hz est activé et limite les basses fréquences transmises au haut-parleur de graves. Réglez-le selon votre goût en écouteant le système d'une façon puis de l'autre.

REMARQUE: Nous recommendons d'employer le filtrin infrasonique en cas d'utilisation d'enceintes à évvent avec cet ampli.

DépanNAGE

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure 1:verifiez que les connexions de l'ampli sont bien mises.

Verifiez que levoyant POWER est allumé.Si c'est le cas,passez à l'etape 3,sinon poursuivie.

1. Vérifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Vérifiez les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du chassis du vehicule. Procedez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 10,5 à 15,5 volts au niveau de la borne positive de la batterie et du cable d'allumage à distance.Vérifiez la qualité des connexions des deux cables au niveau de l'ampli, de la stéreo, de la batterie et du porte-fusible. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2:Le voyant de protection ou thermique est allumé.

1. Si levoyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur. Verifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-metre pour voir s'il y a des courts-circuits dans le câblage des haut-parleurs. Le voyant de protection peut s allumer si l'impédance de haut-parleur est trop BASSE.
2. Si levoyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très forté puissance alors que la circulation d'air autour de l'ampli est inadéquate. Eteignez le système et laissez-le refroidir. Vérifiez que l'impédance de haut-parleur est bonne. Refaites le cablage au besoin. Le voyageant thermique peut également s'allumer si la tension de la batterie est faible. Vérifiez que le système de charge du vehicule assure une tension adequate. Si les procédures precedentes ne suffisent pas à résoudre le problème, il se peut qu'il y ait une anomalie dans l'ampli. Dans ce cas,appelez le service à la clientèle.

Procedure 3: Verifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables, etc. Testez la présence de courant c.a. au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranchez l'entree RCA de I'ampli. Branchez l'entree RCA de la stereo test directement a I'entree de I'ampli

Procedure 4: vérifie l'ampli si un crepiment se produit lorsque vous l'allumez.

1. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparait, connectez le fil REMOTE de l'ampli à la source audio avec un module d'allumage temporisé.

OU

1. Utilisez une source de 12 Volts différente pour le fil REMOTE de l'ampli (p.ex., directement de la batterie).
2. Si le bruit disparait,utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

suite)

Procedure 5: vérifie l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

OU

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

OU

1. Ajoutez un deuxieme fil de masse allant de la borne négative de la batterie au métal du chassin ou au bloc-moteur du vehicule.

OU

1. Faites effectuer par toute mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs câbles, le régulateur de tension, etc.

CHARACTERISTIQUES

MODELE - POWER T8004 T15004

Puisssance nominale en continu (RMS) - Mesuree a 14,4 V (batterie)

Charge de 4 par voie 50 watts x 4 125 watts x 4

Charge de 2 par voie 100 watts x 4 250 watts x 4

Charge de 1 par voie 200 watts x 4 375 watts x 4

Charge de 4 pontée 200 watts x 2 500 watts x 2

Charge de 2 pontée 400 watts x 2 750 watts x 2

Dimensions : Hauteur 6,60 cm 6,60 cm

Largeur 32,51 cm 32,51 cm

Longueur 58,42 cm 83,82 cm

Capacité du fusible de l'ampli (1) 150A / ANL (ampères/type)

Capacité du fusible de la batterie

(Ampères) externe (non fourni)

Rapport signal/bruit

Pente d'attenuation du filtré

Fréquence du filtré (multiplicitateur x1)

Fréquence du filtré (multiplicitateur x10)

Réponse en fréquence

Bande passante

Vitesse de balayage

Distorsion IM (IHF)

Plage de réglage de tension de signal

Protection

(1) 250A / ANL

150A

250A

80 dB(A) @ 2 Volts RMS

Permet deCHOISIR un filtre a 12 dB/octave Butterworth oua 24 dB/octave Linkwitz-Riley.

variable de 40 Hz à 400 Hz

variable de 400 Hz à 4000 Hz

de 20 Hz à 20 kHz ±0,5 dB

de 20Hz à 200kHz± 3 dB

30V / S

<0.05%

Variable de 150mV a 4V (entree RCA)

NOMAD - Un circuit de protection de sortie

par calculateur analogue interne limite la puissance

en cas de surcharge, et offre aussi une protection

contre les court-circuits. Un interrupteur

thermique eteint l'amplificateur en cas de surchauffe.

Variable de 0 dB à +18 dB @ variable de 35 à 70 Hz

10 k-ohms

Seletable 12 dB/octave,-3 dB @ 28 Hz

Égalisation (basses Punch variables)

Impedance d'entree

Filtre infrasonique

Ces specifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs,processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreeés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agreeé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit achété et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au besoin de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
   4.Tout produit dont le numero de série a ete oblitere,altere ou enleve
4. Dommages suivents infliégés à d'autres composants
   6.Tout produit achete en dehors des Etats-Unis
   7.Tout produit qui n'a pas ete achete aupres d'un distributeur agreé Rockford Fosgate

Limineturlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation a un usage particulier et de commerciamilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agréé Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientele Rockford au 1-800-669-9899. Voues nevez obtenir un numero d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incoome entierement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agreeé pour plus de détails.

Destinataires : Electronics

Impedenza d'ingresso

Filtro subsonico
