MANUALE UTENTE T8002 Rockford Fosgate

Compartmento del motor

Congratulazioni per aver acquistato la migliormarca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate,ismo fanatici per quanto riguarda la miglior produzione musica e siamo compiaciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.

Per ottenere le massime prestazioni vi consigliamo di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noni forniamo un addestramento specializzato ai nostri tecnici attraverso il Rockford Fosgate Technical Training Institute (RTTI).Vi preghiamo di leggere con cura i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.

Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostoistema audio. Dovrete assicurarvi che il vosto installatore abbia utilizzato accessori da Installazione della Connecting Punch, autentici al 100% . La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dop o tto, il vosto nuovo sistema audio si merita solo il meglio.

Per aggiungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.

Per ottenere un opuscolo Gratis to illustrante i prodotti della Rockford Fosgate nonché gli accessori, visitate il nostro sito: www.rockfordfosgate.com

oppure, negli USA, chiamare il numero 1-800-669-9899 o il FAX [phone].

Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.

OSSERVATE LE REGOLE DEL “SUONO SENZA PERICOLI”

La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suonoswana pericoli"

Se dopo aver fatto il vostro manuale, aveste ancora delle domande al riguardo del vostro prodotto, vi preghiamo di consulfare il vostro rivenditore Rockford Fosgate. Se necessitate di qualiasi assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899.Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.

Il numero di seri e ubicato sull'esterno della scatola.Vi preghiamo di annotarlo in modo permanente nello spazio fornito di fatto. Queo numero vi servirà da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.

Numero di serie:

Numero di modello:

INDICE

Introduzione 2

Istruzioni di sicurezza. 3

Caratteristiche del design. 4-5

Installazione 5-10

Considerazioni sull'installazione 5

Posizionamento 6

Batteria e caricamento 7

Cagliaggio delsystema 7

Funzionamento 11-13

Comando a distanza per toni

bassi Para-Punch 11

Regolazione del guadagno. 12

Regolazione della frequenza di incrcio 12

Interruttore multiplicatore (Crossover). 12

Crossover uscita preamplificatore 13

Filtro infrasonico 13

Individuzione/riparazione guasti. 13-14

Specifiche. 14

Informazioni inerenti alla garanzia

limitata. 15

PRIMIPASSI

Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consulfare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l'indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni cont∉ne in questo manuale fosso rorno corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche nella preawiso.

ISTRUZIONI DI SICUREZZA

AVERTIMENO

Questo significato con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.

ATTENZIONE

Questo symbolo con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesions personali o danni all'unità.

AVVERTIMENTO: RISCHIO DI SCOSSA ELETTRICA. Prestare estrema attenzione quando si manipolano o modificano i collegamenti con i diffusori. La tensione ai terminali del diffusore cui cause lesioni o perfino la morte. Leggere e comprendere le istruzioni contenate nel presente manuale prima di effettuare alcun collegamento.

ATTENZIONE:

Per evitare lesioni personali e danni all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo systema audio vi procuri soddisfazione, non un mal di capo.

ATTENZIONE: Se avesto dei dubbi circa l'installazione, rivolgetevi ad un techniciano qualificato della Rockford Fosgate.

ATTENZIONE: Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

CONTENUTO DELL'IMBALLAGGIO

Modello T8004 o T15004 Amplificatore di potenza a 4 canali

Manuale di installmente funzionamento

Kit per gli attrezzi da montaggio

Kit per toni bassi Para-Punch con cavo

Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo.

Vi preghiamo di visitare il nostro site internet per le più recenti informazioni su tutti i prodotti Rockford.

www.rockfordfosgate.com

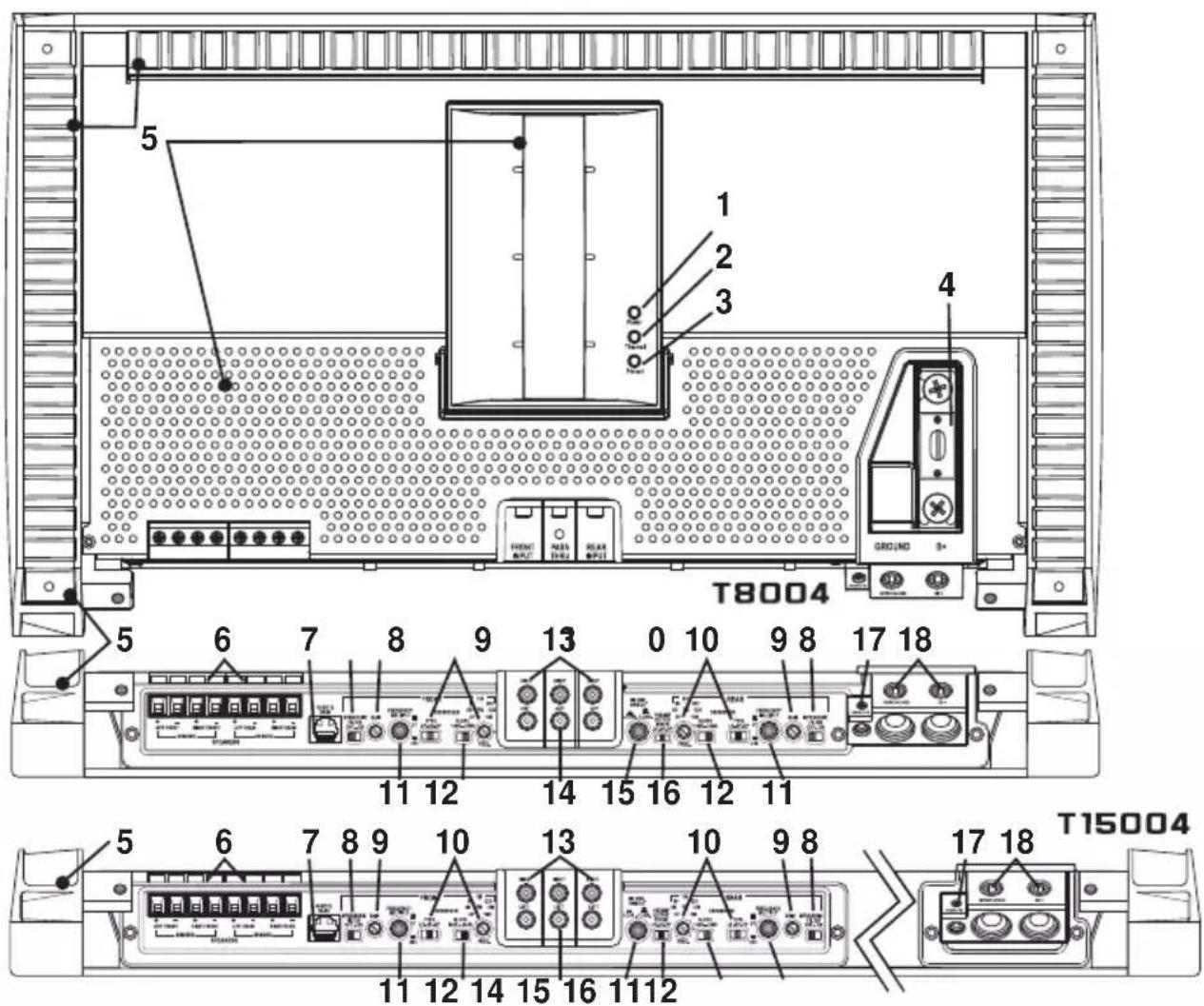

1. LED alimentazione (pare superiore dell'unità) - Questo LED blu si accende quando l'unità viene accesa.
2. LED temperatura (pare superiore dell'unità) – Questo LED rosso si accende quando l'amplificatore raggiunge il terzo livello nella protezione dal sorriscaldamento. In tal caso, l'amplificatore si spegne per raffreddarsi
3. LED di protezione (pare superiore dell'unità) – Questo LED giallo si accende se viene rilevato un corto circuito o un'impedenza troppo Bassa ai collegamenti con i diffusori. In tal caso, l'amplificatore si spegne automaticamente.
4. Fusibili - Questi fusibili ANL sono accessibili con facilità in caso di quasto. Sostituire fusibili con modelli di tipo e portata identici. Per informazioni sulla portata dei fusibili, consultare il capitolo Specifiche.
5. Raffreddamento a convenzione a 3 stadi - La configurazione termica a 3 stadi include un ventilatore a 3 velocità, un condotto PCB integrato e distribuzione del calore con massa focalizzata tramite un diffusore termico in alluminio pressofuso ad alta efficienza. Quito eccezionale design mantiene le componenti interne fredde, massimizza il potenziale dell'amlicificatore, riduce la distorsione e aumento l'efficienza.
6. Terminali degli altoparlanti - I connettori tipo morsetto placcati in niche1 (+e-) sono in grado di accettare conduttori di diametro compreso tra 8 e 18 AWG.

AVVERTIMENTO: RISCHIO DI SCOSSA ELETTRICA. Prestare estrema attenzione quando si manipolano o modificano i collegamenti con i diffusori. La tensione ai terminali del diffusore cui cause lesioni o perfino la morte. Verificare sempre che l'amplificatore sa spento o scollegato dall'alimentazione prima di effettuire qualsiasi collegamento.

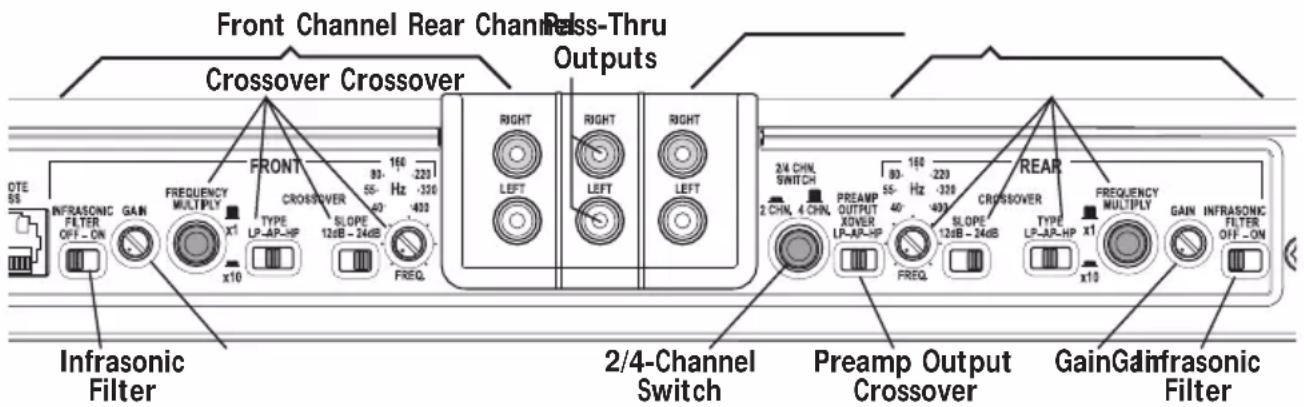

1. Comando a distance per toni bassi - Il collegamento con il dato a distance per toni bassi Para-Punch viene effettuato tramite un cavo RJ-45 e può essere installato in vari modi per accedere migliormente all'unità.Un dato viene utilizzato per augmentare l'informatione a bassa frequenza per compensare per il rumore stradale. Il dato per toni bassi è una regolazione a banda stretta variable da 0dB a +18dB con un equalizzatore Punch a inversionione di impedenza che elimina lo spostamento in frequenza con l'amplificazione.L'alto dato viene usato per regolare la frequenza centrale in un intervallo compreso tra 35Hz e 70Hz .
2. Filtro infrasonico – Un filtro passa-alto a 28Hz che evita che le frequenze al di fatto del limite di udibilità vengano passate dall' amplificatore al subwoofer. In quello modo si migliorano le prestazioni del subwoofer e l'uso della potenza,in particolare in caso di vani con sfogo.
3. Controllo guadagno - Il controllo per il guadagno in ingresso è predisisto per corrispondere all'uscita della maggior parte delle unità sorgente. Puede essere regolato per farlo corrispondere ai livelli in uscita provenienti da una varietà di unità sorgente.
4. Crossover variable - Un filtro variable interno selezionabile per funzionamento passa alto (HP), passa tutto (AP), o passa basso (LP) variable da 40Hz a 400Hz con fattore di multiplicazione 1 e 400-4000Hz con fattore di multiplicazione 10.
5. Interruttore multiplicatore di frequenza - Viene utilizzato per selezionare il fattore di multiplicazione per le frequenze di crossover tra 1 e 10. Un fattore uguale a 1 lascia la frequenza variabile di crossover nell'intervallo 40-400Hz. Un fattore uguale a 10 cambia la frequenza variabile di crossover all'intervallo 400-4000Hz
6. Interruttore pendenza - Permette di selezionare un filtro Butterworth da 12 dB per ottave o un filtro Linkwitz-Riley da 24 dB.
7. Spinotti d'ingresso RCA - Gli spinotti standard RCA permettono di collegare facilmente l'ingresso del livello del segnale. Sono placcati in nickel per limitare la degradazione del segnale causata alla corrosione.
8. Spinotti attivi passanti RCA - Questo passante attivo permette di collegare facilmente in series un ulteriore amplificatoreenza dover installare ulteriori cavi RCA alla parte anterio del veicolo all'amplificatore posizionato sul retro.
9. Interruttore 2/4 canali – Premendo quello interrogatore, si commutano gli ingressi alla modalità a 2 canali, permettendo il collegamentoagli ingressi anteriors con un'uscita a 4 canali..
10. Crossover uscita preamplificatore - Viene utilizzato per impostare l'uscita crossover per gli spinotti passanti selezioneabile in funzionamento passa alto (HP),passa tutto (AP) o passa basso (LP).Se viene impostato su passa alto o passa basso,la frequenza delle uscite passanti corrisponde a quella selezionata per il crossover principale.
11. Terminale remoto - Questo connettore robusto a morsetto placcato in nickel è in grado di accettare conduttori di diametro compreso tra 12 AWG e 24 AWG. Questo terminale viene utilizzato per accendere o spagnere l'amplificatore a quando viene alimentato con +12V c.c.
12. Terminali di alimentazione - I connettori di alimentazione e di massa sull'amplificatore cono placati in plastino e possono accomodare cavi di diametro fino a 1/0 AWG, massimizzato la quantità di corrente in ingresso possible.

INSTALLAZIONE

CONSIDERAZIONI SULL'INSTALLAZIONE

Segue un elenco degli utensili necessari per eseguire l'installazione:

Voltmetro/ohmetro

Pinze spelafili

Pinze raggrinzafili

Pinze tagliafili

Cacciavite a croce no.2

Chiave per morsetto batteria

Trapano e punte assortite

Guaina termoretraibile aventu un diametro di 0,32 cm

Connettori vari

Lunghezza adeguata—Filo di tensione rosso

Lunghezza adeguata—Filo di accensione a telecomando

Lunghezza adeguata—Filodi massa nero

Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vostro nuovo amplificatore. Programmando a priori la configurazione del vostrosystema audio nonché i migliorari cablaggi, risparmierete tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vostro nuovo systema audio, assicuratevi di poter accedere facilemente a ciascuna componente per effettare le regolazioni necessarie.

ATTENZIONE:

Se avesto dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato Rockford Fosgate.

ATTENZIONE:

Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

Prima di iniziare qualiasi operazione d'installazione,vi consiglio di seguire queste semplici regole:

1. Assicuratevi di aver fatto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
2. Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avvio all'installazione.
3. Per facilitare l'installazione, vi consigliamo di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
4. Fate passare tutti i cavi RCA vicini l'uno all'altro ma lontano da fili ad alta tensione.
5. Usate connettori di alta qualita per garantire un'installazione che da affidamento e per ridurre al minimo la perdita di segnali o di potenza.
6. State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei freni, delsystemia idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualiasi veicolo.
7. Non fate mai scorrere i fili sotto il veicolo.Avrete la protezione migliorare faccendo scorrere i fili all'interno del veicolo.
8. Evitate di far scorrere i fili sopra o attraverso delle estremita affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
9. Proteggete SEMPRE sa la batteria che il systeme elettrico usingo fusibili adatti. Installate sa un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7 cm.dal terminale della batteria.
10. Quando eseguite la messa a terra del telao del veicolo,raschiate tutta la vernice dal metallo per assicurarvi un collegamento a terra pulito e saldo.l collegamenti a terra dovrebbero essere più corti possibile e sempre a dato di metallo che sua saldato all'autotelao del veicolo.

POSIZIONAMENTO

Scompartimento del motore

Non montate mai esta unità nello scompartimento del motore. Cio annullerà la vostra garanzia.

Montaggio nel bagagliazio

Se l'amplificatore viene montato in senso verticale, si ottiene un raffreddamento sufficiente per l'unità.

Se l'amplificatore viene montato sul fondo del bagagliazio, si ottiene il migliorere raffreddamento dell'unità.

Se l'amplificatore viene montato dall'alto al soffitto del bagagliazio, si ottiene un raffreddamento dell'unità adeguato.

Montaggio dello scampimento passeggeri

Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantità sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intentione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54 cm attorno al dissipatore di calore dell'amplificatore.

Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calorie, non otterrete il raffreddamento necessario e ciò comprometerà notevolmente la prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.

Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Si consiglia di controllare la condizione dell'alternatore e della batteria per assicurarsi che il systeme elettrico sa in grado di far fronte al carico aggiuntivo dovuto al systema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasi amplificatore della series Power除去 alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vosto amplificatore, vi consigliamo di utilizzare una batteria robusta ed un condensatore ad accumulazione di energia.

CABLAGGIO DEL SISTEMA

ATTENZIONE:

Se aveste dei dubbi circa l'installazione, rivolgetevi ad un tecnico qualificato della Rockford Fosgate.

ATTENZIONE: Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericolì d'incendio e/o potenziali lesioni personali.

ATTENZIONE: Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione,ad attrezzature sensibili o a cablaggi preassemblati. fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.

1. Programmate il cabaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Ciò è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiari si con il segnale audio. Quando fate scorrere i fili attraverso il parafiamma oattraverso qualiasi barriere metallica, protegeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a quello punto; più tardi potrete regolare la loro lunghezza in modo più preciso.
2. Prepare il filo ROSSO (cavo di alimentazione) per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremità del filo. Inserire la parte scoperta del cavo nel terminale B+ e stringere la vite di arresto per fissarlo in posizione.

NOTA: Il cavo B+ DEVE avee un fusibile a non più di 45,7 cm alla bateria del veicolo. Installare il portafusibili除去 il cofano e verificare che i collegamenti siano a tenuta stagna.

1. Tagliare il cavo ROSSO (alimentazione) entro 45,7 cm dall'amplificatore e insereire un portafusibili in linea. Per informazioni sulla portata dei fusibili da usare, consultare il capitolo Specifiche. NON installare il fusibile a quello punto.

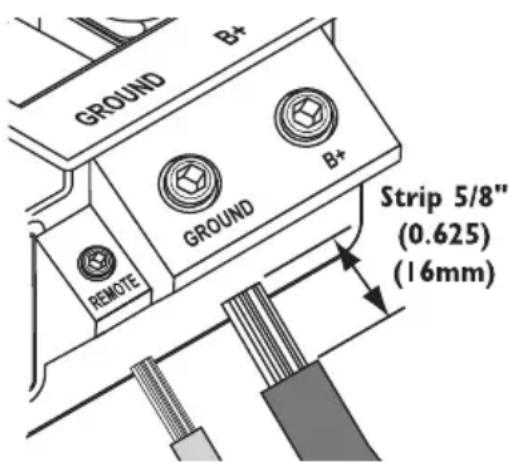

2. Spelate via 1,27 cm dall'estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON installate più il fusibile.
3. Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all'amplificatore, spelando via 13 mm di isolante dall'estremità del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telao rischiando via la vernice alla superficie metallica e pulitela accuramente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremità del filo e attaccategli un serrafili ad anello. Fissate il cavo al telao usinga una vite non anodizzata e una rondella a stella.

NOTA:Far in modo che il cavo NERO (Massa) sua il piu corto possibile. Sempre meno di 76 cm.

1. Preparare il cavo di accensione REM per il collegamento all'amplificatore, rimuovendo circa 13mm di isolante dall'estremita del filo. Inserire la parte scoperta del cavo nel terminale REM e stringere la vite di arresto per fissarlo

in posizione. Collegare l'altro estremo del cavo REM a una fonte positiva commutata a 12 Volt. La tensione commutata proviene generalmente cavo dell'accensione remota dell'amplificatore dell'unità di fonte. Qualora l'unità sorgente non avesse tali uscite disponibili, la soluzione consigliata consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.

1. Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto.Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.

1. Collegate il segnale di fonte inerendo i cavi RCA negli spinotti d'ingresso ubicati sull' amplificatore stesso.

ATTENZIONE:

Verificare sempre che l'alimentazione sia spenta o scollegata presso l'amplificatore prima di collegare cavi RCA. In caso contrario si potrebbero causare lesioni, danni all'amplificatore o ai componenti collegati.

1. Collegate gli altoparanti. Spelate i fili degli altoparanti di 1,27 cm e inserteti nel terminale degli altoparanti, stringendo la vite di arresto per fissarli. Assicuratevi di mantenere la corretta polarità per gli altoparanti. NON collegate a massa nessuno dei cavi dell'amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile.

AVERTIMENO:

RISCHIO DI SCOSSA ELETTRICA. Prestare estrema attenzione quando si manipolano o modificano i collegamenti con i diffusori. La tensione ai terminali del diffusore cui causare lesioni o perfino la morte. Verificare sempre che l' amplificatore sa spento o sccollegato dall'alimentazione prima di effettuire qualsiasi collegamento.

10 Eseguite un controlo finale dell'intero cablaggio del system per assicurarvi che tutti i collegamenti siano corretti. Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi.Installare il fusibile in linea vicino al collegamento della batteria.

NOTA:Seguite i diagrammi per ottenere la corretta polarità di segnale.

ATTENZIONE:

Questi amplificatori non sono raccomandabili per carichi d'impedenza al di fatto di 1 in stereofonia e di 2 in parallelo.

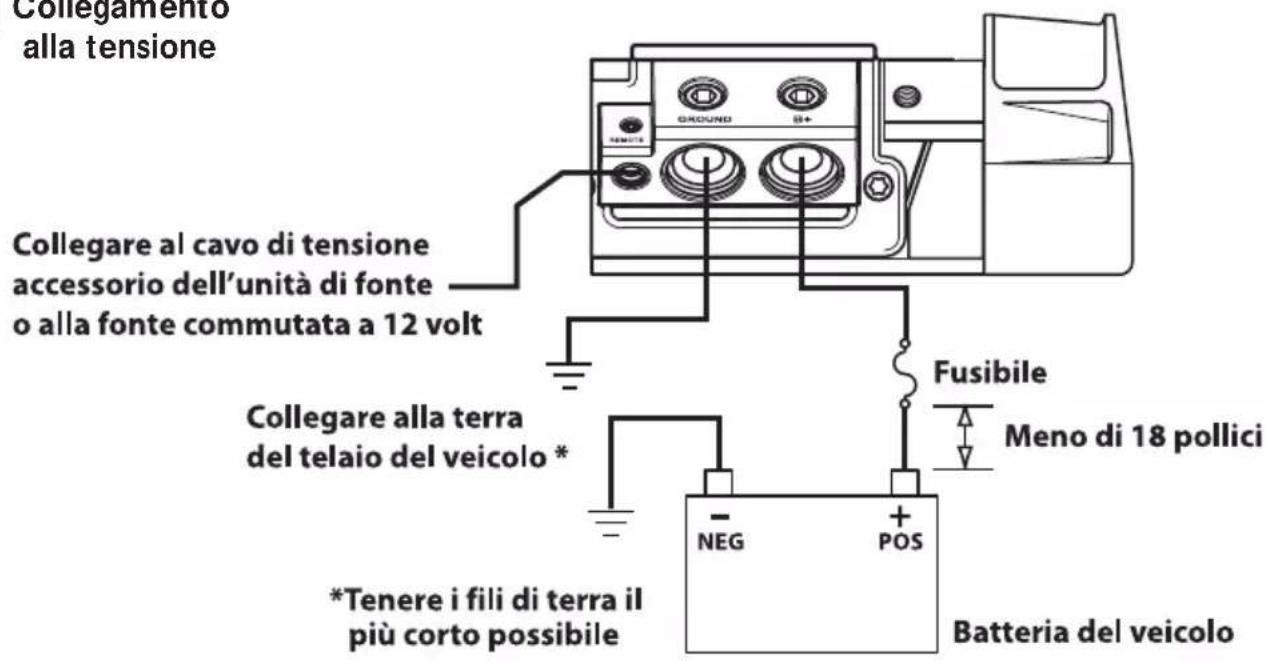

Collegamento alla tensione

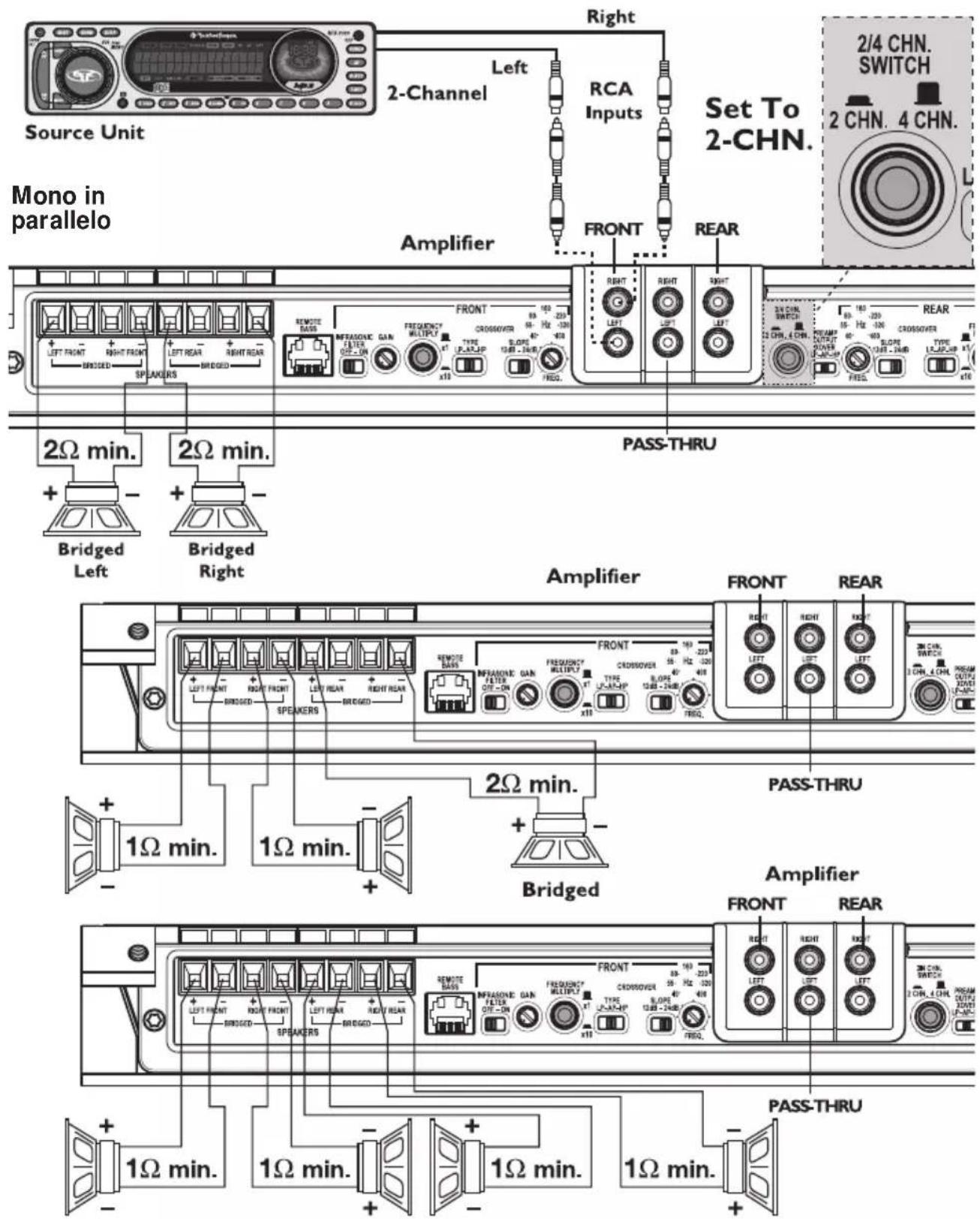

Cablaggio a 2 canali

Gli ingressi RCA si collegano soloagli ingressi ANTERIORI.
2/4 CAN. PULSANTE abbassato per passare a 2 canali.
- Guadagno (anteriore e posteriore) - impostato in maniera independente a seconda dell'applicazione.
- Crossover (anteriore e posteriore) - impostata in maniera independente a seconda dell'applicazione.

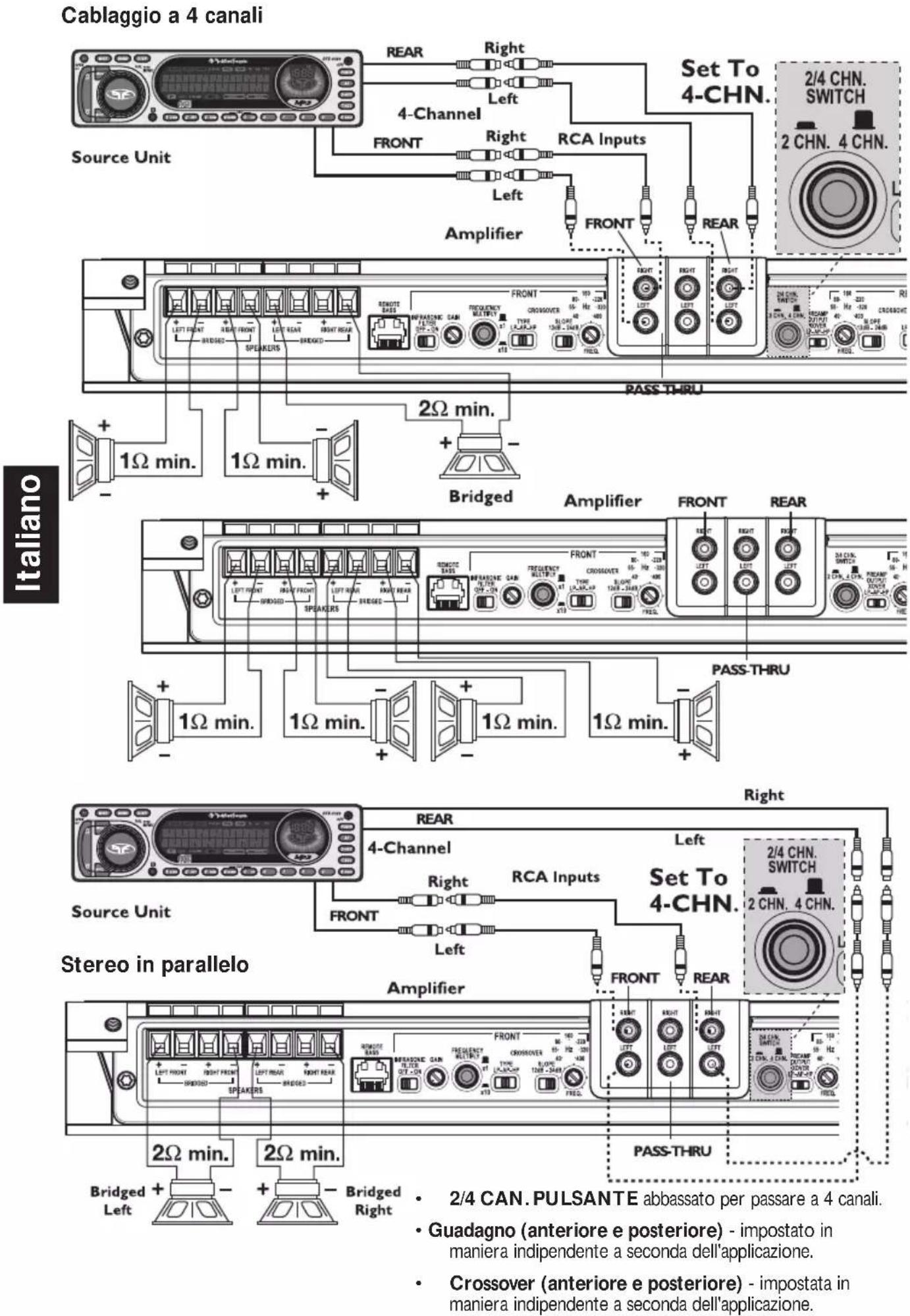

Cablaggio a 4 canali

COMANDO A DISTANZA PER TONI BASSI PARA-PUNCH

Montaggio ed installmente

1. Trovare una ubicazione che permetta un accesso facile all'unità.

NOTA: L'unità più essere montata in vari modi... Rimuovere l'alloggiamento posteriore utilizzando un piccolo cacciavite piatto nella fessura sul retro.L'alloggiamento più essere installato con la linguetta di montaggio versuso l'alto o verso il basso, o alla linguetta in caso di montaggio nel pannello.

1. Fate scorrere il cavo per il dato a distanza e collegatelo all'amplificatore.

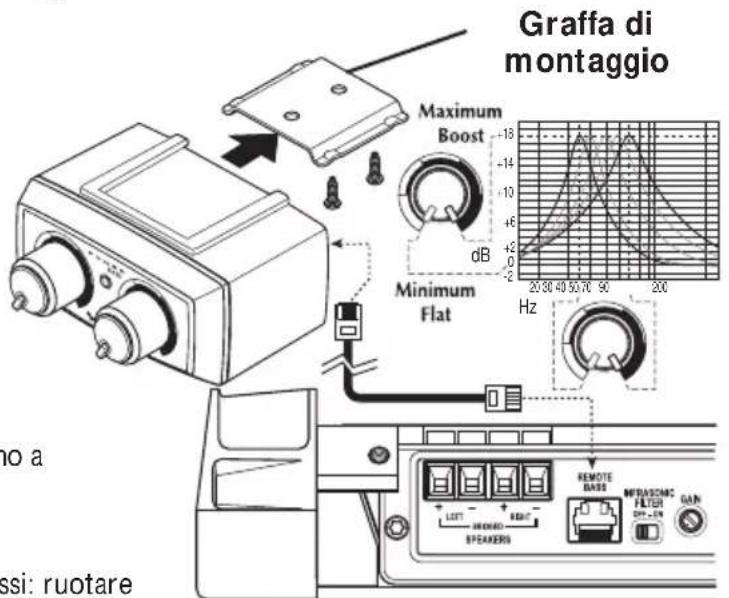

Installazione pannello esterno

1. Usando le viti fornite, installare la graffa di montaggio.
2. Fare slittare il commando a distance sulla graffa di montaggio fino a farlo scattare.
3. Collegare il cavo al comando a distanza.

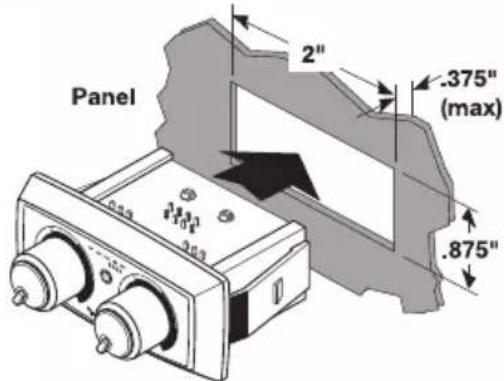

Installazione pannello

1. Tagliare un foro di 51mm× 22mm nel pannello, con uno spessore massimo del pannello di 10mm . Assicurarsi che ci sa spazio a sufficientza nella zona del pannello per il collegamento.
2. Fare scorrere il cavo atraverso il foro e collegarlo al controllo a distanza.
3. Inserire il controlo a distance nell'apertura sono a quando non si blocca in posizione.

Funzionamento

1. Manopola sinistra - Controllo aumento bassi: ruotare in senso antiorario per aumento le frequenze dei bassi amplificate.

ATTENZIONE: A

livelli elevati di intensità si potrebbe raggiungere il limite dellaCorsa,causando danni all'unità.

NOTA: è disponibile un dato a distance per toni bassi opzionale Para-Punch per aggiungere una regolazione variabile della frequenza centrale alla regolazione variabile dell'intensità.

1. Manopola destra-Controllo frequenza centrale: ruotare in senso antiorario per selezionare la frequenza desiderata (35Hz-70Hz).

REGOLAZIONE DEL GUADAGNO

Eseguire le seguenti operazioni separamente per ciascun canale.

Per regolare l'impostazione per il guadagno, abbassare completamente i guadagni per l'amplificatore (ruotando in senso antiorario). Alzare il volume dell'unità di fonte finché la distorsione non diventi udibile, e poi abbassarlo finché la distorsione non si più udibile. Nella maggior parte delle unità,cio avviene quasi al volume massimo.Quindi augmentare il guadagno dell'amplificatore fino a quando il volume è al livello desiderato. Nelle unità di fonte della Rockford Fosgate, il suono non è soggetti a distorsione e pertanto,il volume pourrait essere alzano fino al massimo.

NOTA: Il miglior rapporto segnale-rumore e la massima gamma dinamica si ottengono con il guadagno al minimo. Per la maggiordi parte degli utenti, il guadagno e il volume ottimali sono circa a meta dell'intervaldo di valori.

ATTENZIONE:

Si consiglia di non selezionare un guadagno troppo alto per non averre troppo rumore e distorsione.

NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford Fosgate.

REGOLAZIONE DELLA FREQUENZA DI INCROCIO

Eseguire le seguenti operazioni separamente per ciascun canale.

Positionando l'interrottre nella posizione HP, l'amplificatore viene impostato in modalità passa alto, permettendo il passaggio di frequenza al di sopra della frequenza di taglio, variabile tra 40-400 Hz con fattore multiplicativo pari a 1 e 400-4000Hz con fattore multiplicativo pari a 10.

Positionando I'interrottore nella posizione AP, l'amplificatoreiene impostato in modalità passa tutto, evitando regolazioni di crossover e permettendo il passaggio di tutte le frequenze.

Positioi lnterrutore nela posizione LP ,lamificatore viene impostato in modalita passa basso permiettendio il passaggio di frequenza al di fatto della frequenza di taglio, variabile tra 40-400 Hz con fattore multiplicativo pari a 1 e 400-4000Hz con fattore multiplicativo pari a 10.

Ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre il systema audio è in funzione, ruotare la manopola lentamente in senso contrario, finché non si raggiunga il punto d'incrocio desiderato.

INTERRUPTORE MULTIPLICATORE FREQUENZA (Crossover)

Eseguire le seguenti operazioni separatamente per ciascun canale.

Questo interruptatore selezione il fattore multiplicativo per le frequenze di crossover.

Positionando l'interruttore nella posizione 1 (verso l'esterno)iene selezionato l'intervallo di frequenza di crossover pari a 40-400Hz.

Positionando l'interruttore nella posizione 10 (verso l'interno)iene selezionato l'intervallo di frequenza di crossover pari a 400 - 4000Hz

INTERRUPTORE PENDENZA (Crossover)

Eseguire le seguenti operazioni separatamente per ciascun canale.

Permette di selezionale un filtro Butterworth da 12 dB per ottave o un filtro Linkwitz-Riley da 24 dB.

Se non si è sicuri delle impostazioni corrette per questa funzionalità, consultare il proprio rivenditore autorizzato Rockford Fosgate per informazioni sulle impostazioni consigilate per il systema specifico.

In caso di dubbio, selezional l'impostazione 24dB.

CROSSOVER USCITA PREAMPLIFICATORE (Passante)

Viene utilizzato per impostare l'uscita crossover per gli spinotti passanti.

Positionando l'interrottre nella posizione HP, l'uscita del passante viene impostata in modalità passa alto, permettendo il passaggio di frequenza al diURTDA la frequenza di taglio.

Positionando l'interrottore nella posizione AP, l'uscita del passante viene impostata in modalità passa tutto, permettendo il passaggio di tutte le frequenze.

Positiano l'interrottre nella posizione LP, l'uscita del passante viene impostata in modalità passa basso, permettendo il passaggio di frequenze al di fatto della frequenza di taglio.

FILTRO INFRASONICO

Eseguire le seguenti operazioni separamente per ciascun canale.

Quando l'interrottreiene posizionato su "ON" viene attivato un filto infrasonico a 28Hz che limite la quantità di informazioni a bassa frequenza che viene passata al woofer. Selezionare l'impostazione preferita e cambiarla se necessario.

NOTA: Si consiglia l'uso del filtro infrasonico se si utilizzato vani con sfogo con quello amplificatore.

INDIVIDUAZIONE/RIPARAZIONE GUASTI

NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.

Procedura 1:Controllate che l'amplificatore abbia i collegamenti adeguati.

Controllate che la spia dell'ACCENSIONE sua accesa. Se la spia di ACCENSIONE è accesa, passare al numero 3, altrimenti continuare

1. Controllare il fusibile in linea sul cavo positivo della batteria.Sostituire,se necessario.
2. Controllare il fusibile sull'amplificatore.Sostituire,se necessario.
3. Controllate che la messa a terra si collegata al metallo non verniciato del telao del veicolo. Se necessario, effettuare riparazioni o sostituzioni.
4. Controllate che ci siano dai 10,5 ai 15,5 volt di tensione al cavo positivo della batteria e al cavo di accensione del commando a distanza. Controllate che ci siano collegamenti di qualita per entrambi i cavi con l'amplificatore, impianto stereofonico e la batteria/portafusibili. Se necessario, effettuare riparazioni o sostituzioni.

Procedura 2:gli indicatori luminosi per la protezione o la temperatura sono accesi .

1. Se l'indicatore di protezione è accesso, ciò più indicate un corto circuito nel collegamento con gli altoparlanti. Controllare che i collegamentiagli altoparlanti siano corretti eutilizzare un misuratore di resistenza per controllare che non ci siano corto circuiti nei cavi dell'altoparlante. L'indicatore di protezione si più accendereanche in caso di impedenza dell'altoparlante troppo bassa.
2. Se l'indicatore della temperatura è accesso, spesso什么意思 che l'amplificatore è stato utilizzato a livelli di potenza molto elevati perché ave un flusso dellaria sufficiente attorno all'amplificatore. Spagnere il systema e lasciarro raffreddare. Verificare che l'impenenza degli altoparlanti si corretta e cabrare nuovamente, se necessario. L'indicatore della temperatura può accendersianche in caso di bassa tensione proveniente da lassa. Verificare che il systema di carica del veicolo si in grado di mantenere la tensione correttamente. Se le voci precedenti non riescono a risolverre il problema, il guasto potrebbe trovarsi nell'amplificatore. In tal caso, contatterne l'assistenza clienti.

Procedure 3:Controllare le uscite audio dell'amplificatore.

1. Controllare che sia ilsystema stereofonico che l'amplificatore siano collegati correttamente all'entrata RCA. Controllare che lungo l'intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc.Verificare che alle entrate RCA non si abbia corrente alternata con il systema stereofonico accesso. Se necessario effettuare riparazioni o sostituzioni.
2. Scollegare l'ingresso RCA dall'amplificatore. Collegare l'ingresso RCA dalsystema stereofonico di provadirettamente all'ingresso dell'amplificatore.

Procedura 4:Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensione.

1. Scollegate il segnale d'entrata verso l'amplificatore; spegnete e riaccendete l'amplificatore.
2. Se il rumore venisse eliminato, collegate il cavo a tensione REMOTE dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ristardata.

OPPURE

1. Usate una fonte da 12 volt diversa per il carrvo a tensione REMOTE dell'amplificatore (in altri termini, direttamente alla batteria).
2. Se il rumore venisse eliminato, usate un relé per isolare l'amplificatore da entrata ed uscite rumorose al momento dell'accensione.

Continua....

Procedura 5: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del motore.

1. Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano alla tensione e dai fili della messa a terra.

OPPURE

1. Bipassate tutte le componenti elettriche tra il systema stereofonico e l'amplificatore(i). Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che l'unità bipassata è la fonte del rumore.

OPPURE

1. Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita, senza verniciature, ruggine, ecc.

OPPURE

1. Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.

OPPURE

1. Fate esaminare sa l'alternatore che la carica della batteria dal vostro meccanico. Controllate che il systeme elettrico del veicolo si funzionante, compreso il distributore, le candelie, i fili delle candelie, il regolatore di tensione, ecc.

SPECIFICHE

MODELLO - POWER T8004 T15004

Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria

Carico da 4 per canale 50 watt x 4 125 watt x 4
Carico da 2 per canale 100 watt x 4 250 watt x 4
Carico da 1 per canale 200 watt x 4 375 watt x 4
Carico da 4 in parallelo 200 watt x 2 500 watt x 2
Carico da 2 in parallelo 400 watt x 2 750 watt x 2

Dimensioni: Altezza 6.60cm 6.60cm Larghezza 32.51 cm 32.51 cm Lunghezza 58.42 cm 83.82 cm

Portata fusibili amplificatore (Amp/type) (1) 150A/ANL (1) 250A/ANL

Portata fusibili batteria (Amp) Esterno (Non fornito)

150A

250A

Rapporto segnale-rumore

Pendenza crossover

Frequenza crossover (fattore di multiplicazione 1)

Frequenza crossover (fattore di multiplicazione 10)

Risposta di frequenza

Ampiezza di banda

Velocità di risposta

Intervallo di variazione della tensione per il segnale

Protezione

80dB ponderati a 2V rms

Selezionabile 12dB/ottava Butterworth o 24dB/ottava Linkwitz-Riley

variabile da 40Hz a 400Hz

variabile da 400Hz a 4000Hz

20Hz a 20kHz ± 0,5dB

20Hz a 200kHz ± 3dB

30 volt/μS

<0.05%

Variabile da 150mV a 4V (input RCA)

NOMAD - La circuiteria di protezione in uscita a computer analogico interno limita la potenza in caso di sovraccarico o di corto circuito. L'interrottore termico spegne l'amplificatore in caso di surriscaldamento.

Equalizzatore (Punch Bass variabile)

Variabile tra 0dB e +18dB a frequenza variabile tra 35 e 70Hz

10k ohm

Selezionabile 12dB/ottava,-3dB a 28Hz

Queste specifiche sono conformi allo standard per gli amplificatori di potenza CEA-2006

La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:

Lunghezza della garanzia

Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni

Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)

Cio che è coperto alla garanzia

Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non alla Rockford Corporation.

Chi è coperto alla garanzia

Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che sua stato acquistato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta,indicante il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.

I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.

Cio che non è coperto alla garanzia

1. Danni causati da incidente, abuso, uso erroneo, acqua, furto, spedizione.
   2.Qualiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
   3.L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
   4.Qualiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimoso
   5.Danni sussequenti ad altri componenti
   6.Qualiasi prodotto acquistato fuori dagli USA
   7.Qualiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate

Liminete sulle garanzie tacite

Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commercianità, sono limitate nella loro durata al periodo coperto alla garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto,但这a limitazione potrebbe non essere applicabile. è vietato assumere, a nome della Rockford Fosgate, qualsi as tra responsabilità in relazione alla vendita del prodotto.

Come richiedere l'assistenza tecnica

Contattare il rivenditore autorizzato Rockford Fosgate dal quale si èacquistato il prodotto.

Per ulteriori auto, si può chiamare l'assistenza clienti Rockford al numero 1-800-669-9899. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualsi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.

Garanzia UE

Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore.Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.

Spedire a: Electronics
