MODE D'EMPLOI Power 551X Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir acheté la meilleure marque d'amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creator une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les salariés résultats, nous vous recommendons de faire installer votre nouvel apparéil par un distributeur/agréé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiéecompetente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleurs, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford, appelez aux États-Unis le 480-967-3565 ou faxez au 480-967-8132. Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTE SANS RISQUESMD

Une exposition continue à des niveaux de pression acoustique supérieur à 100 dB peut cause une perte d'acuity auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien audelà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les nombres de modele et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouverer votre apparéil en cas de vol.

Numéro de série :

Numéro de modele:

TABLE DES MATIÈRES

Introduction 2

Consignes de sécurité 3

Particularités techniques. 4

Installation 4-9

Considerations concernant l'installation . 4

Emplacements de montage 5

Batterie et charge 5

Cablage du système. 6

Utilisation de filtres passifs. 8

Basses Punch à télécommande. 9

Fonctionnement 10

Réglagedu gain. 10

Réglage de la fréquence du filtre passif. 10

Dépannage 11

Accessoires. 11

Caracteristiques 12

Informations sur la garantie limitee 13

NOTE : consultez chaque section pour de plus amples informations.

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriété, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sortie que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVERTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE

: pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Notre but est que ce système vous donne du plaisir et non des maux de tete.

MISE EN GARDE

: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE

: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DE L'EMBALLAGE

Amplificateur à 4 voies modèle 551X ou 851X

Manuel d'installation et d'utilisation

Kit de matériel de montage

Kit de télécommande de basses Punch avec cordon

1 clé Allen 3/32 po

1 clé Allen 7/64 po

1 connecteur de borne pour cable

d'alimentation REM

1 connecteur de fusible (551X seulement)

1 fusible 50 A (551X)

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule et les couvercles d'extrémité à l'ampli.

REMARQUE: reportez-vous à la section des caractéristiques en ce qui concerne les fusibles recommends pour le modele 851X.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

www.rockfordfosgate.com

François

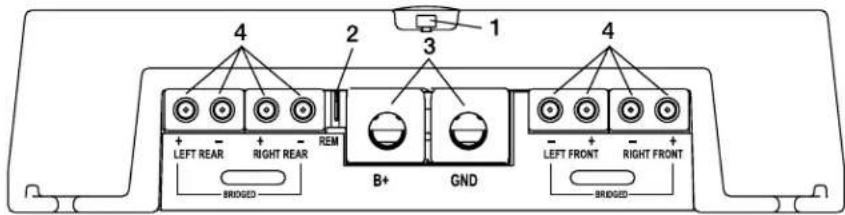

Connexion d'alimentation et des haut-parleurs

1. Voyant d'alimentation à DEL (Dessus de l'appareil) – La DEL s'allume lorsque l'appareil est allumé.
2. Borne REM - Cette cose sse a fourche permet d'allumer et d'eteindre a distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.
3. Bornes d'alimentation - Les connexions d'alimentation et de masse de l'ampli sont plaquées de platine et peuvent accueillir des cables de calibre 4 AWG maximum, ce qui permet de maximiser la capacité de courant d'entrée de l'ampli.
4. Bornes de haut-parleur - Les connecteurs robustes plaqués or des bornes (+ et-) acceptent des cables de calibre 8 à 18 AWG. Ces connecteurs plaqués or sont à l'épreuve de la corrosion qui peut nuir au signal.
5. Dissipateur thermique en aluminium coule - Le dissipateur thermique en aluminium coule de l'amplificateur Power dissipe la chaleur généree par les circuits de l'amplificateur. L'avantage intrinsque du moulage est qu'il améliore de 30% le refroidissement par rapport aux modèles conventionnels de dissipateur thermique à extrusion.

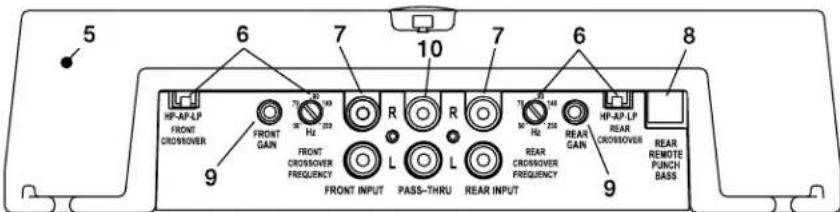

6. Filtre passif variable - Les amplificateurs sont dotés d'un filtré de Butterworth intégré de 24 dB/octave pour modes passer-haut (HP), passer-tout (AP) ou passage-bas (LP) dont le point de fréquence peut varier de 50 Hz à 250 Hz.
7. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Ils sont plaqués de platine pour résister à la déterioration de signal due à l'effet de la corrosion.
8. Basses Punch - La commande de basses Punch permet de corriger les faibesses acquistiques de l'environnement en produitant un son pleine gamme sans amplification excessive. La commande de basses Punch permet un réglage à bande étroite sur 45 Hz pouvant être ajusté de 0 dB à +18 dB. La connexion se fait à l'aide d'un cable RJ-45 pouvant être installé sous le tableau de bord pour permettre un accès par télécommande.
9. Commande de gain - La commande de gain d'entrée est préregléée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être réglée en fonction d'une variété d'unités source.
10. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli en évitant d'acheminer des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arrête.

INSTALLATION

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Voltmetre-ohmmetre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse a main avec mèches assorted

Tube thermoretécissable de 1/8 po de diamètre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

Cette section traite de points concernant le vehicule dont il faut tener compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du câblage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE : avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règles toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous sugérons de dérouler tous les fils avant d'installer l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoique ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le cablage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut mieux les installer à l'intérieur du vehicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protegez TOUJOURS la batterie et le circuit electrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le cable d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassis en grattant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soude à la carroserie ou au chassis du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartmentement moteur car cela entraînera l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement optimal.

Le montage de l'ampli sur le plancher du coffre est acceptable mais offre un refroidissement moindre que le montage vertical.

Le montage de l'ampli à l'envers, sur la tablette arrière, n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il recoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écartement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseilé.

BATTERIE ET CHARGE

Français

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo. Les systèmes électriques ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Rockford Fosgate. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légarement. Pour maximiser la performance de votre ampli, nous vous suggérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE: si vous ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel appareil, veillez confier l'installation à votre distributeur/agréé Rockford Fosgate.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'accidie ou de dommages à l'appareil.

MISE EN GARDE: évitez de faire passer les fils d'alimentation près des cables d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de l'ampli et des autres accessoires automobiles de force puissance, particulièrement les moteurs électriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champs de rayonnement électriques. Si vous faites passer les fils par un pare-feu ou autre barrière métallique, protégéz-les à l'aide de bagues en caoutchou ou en plastique pour éviter les courts-circuits. Conservez toute la longueur des fils pour l'instant. Vous l'ajusterez plus tard.
2. Préparez le fil ROUGE (cable d'alimentation) qui devra etre relié à l'ampli en dénuant 1/2 po de son extrémite. Insérez la partie dénudée dans la borne + , puis fixez le fil en vissant la vis sans tete.

REMARQUE: le cable B+ DOIT compter un fusible à 18 pouces ou moins de la batterie du vehicule. Installé le porte-fusible sous le capot et préparez les extrémités de cable tel qu'indiqué ci-dessus. Les connexions doivent être étanches.

1. Coupe le fil ROUGE (cable d'alimentation) à moins de 18 pouces de la batterie et dénudez 1/2 po de son extrémité. Coupe en deux la boucle reliée au porte-fusible et épisseze le fusible sur le fil d'alimentation à l'aide de connecteurs en ligne appropriés. Utilisez la section de fil coupée plus tôt et connectez-la à l'autre extrémité du porte-fusible.
2. Denudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grosse cosse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installé pas le fusible pour l'instant.

3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 1/2 po de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassin en grattant toute trace de peinture de la surface métallique et en nettoyant soigneusement pour éliminer tout dépôt de saleté et de graisse. D'nudez l'autre extrémité du fil et fixez un connecteur en anneau. Fixez le cable au chassin à l'aide d'une vis non anodisée et une rondelle en étoile.

4. Préparez le fil d'activation REM qui devra être relié à l'ampli en dénuadant 6 mm (1/4 po) de son extrémité. Utilisez le connecteur entièrement isolé fourni et sertissez le fil dans le connecteur. Assurez-vous que l'isolement du fil est recouverte par le connecteur isolé et qu'aucun fil nu n'est visible. Glissez le connecteur sur la borne REM de l'amplificateur. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement de l'antenne ou du cable d'accessoires de la source audio. Si la source audio ne compte pas de telles sorties, nous recommendons de raccorder un interrupteur mécanique en ligne avec une sol l'ampli.

MISE EN GARDE : Pour éviter d'endommager l'appareil et/ou des biens personnels, utilisez uniquement un connecteur entérieur isolé pour effectuer la connexion à la borne REM. Le connecteur fourni est prévu uniquement pour un fil de calibre 14-18.

1. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourrait en effet se decoller des panneaux sous I'effet des vibrations de la route ou des arrets soudains du vehicule.
2. Connectez le signal à l'ampli en branchant les cables RCA/entretes de signaux élevés dans les prises d'entrée de l'ampli.
3. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tete pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez
4. Effectuez une vérification finale du câblage pour vous assurer que toutes les connexions sont bien mises. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

MISE EN GARDE: ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 2 Ω stéreo et 4 Ω pontées (mono).

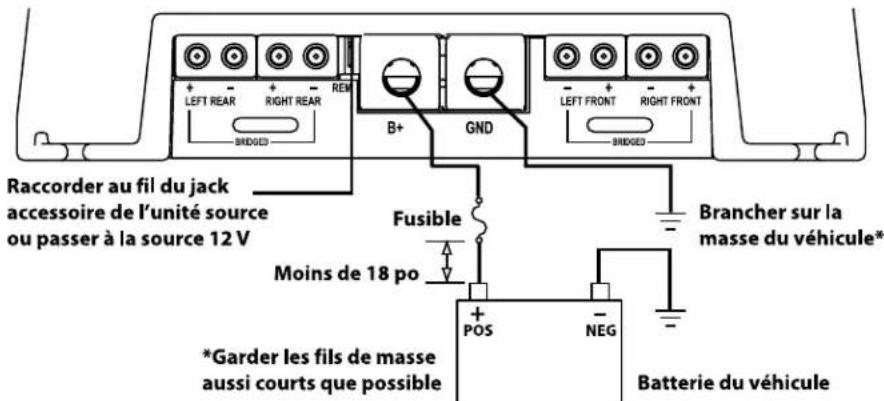

Connexion d'alimentation

Câblage à 2 voies

Adaptateurs en Y RCA connectés à l'avant et à l'arrière
- Gain - réglage égal à l'avant et à l'arrière
Filtre passif - réglage identique à l'avant et à l'arrière (exemple : commutateur à LP [passe-bas] et féquence à 60 Hz)

Amplificateur

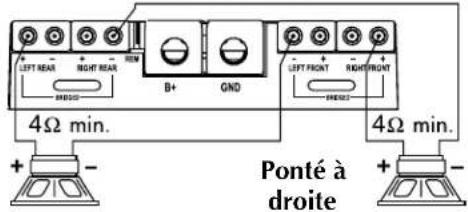

Ponté à gauche

Amplificateur

Amplificateur

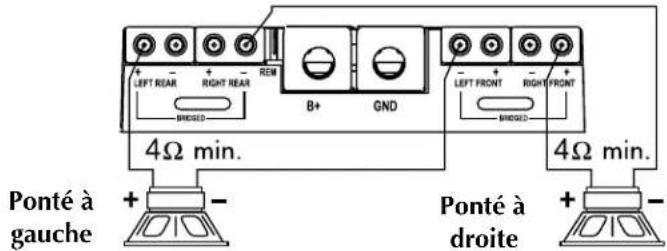

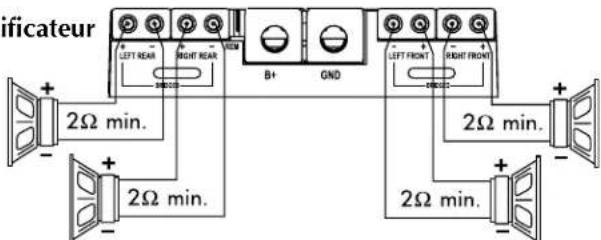

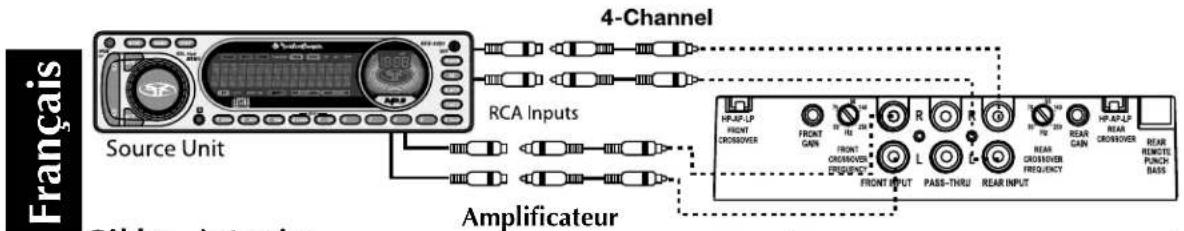

Câblage à 4 voies

• Entres RCA connectées à l'avant et à l'arrête

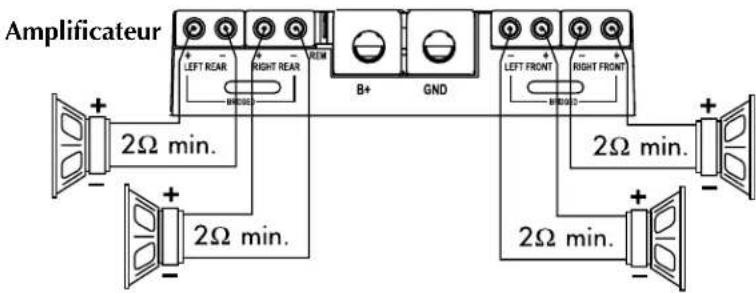

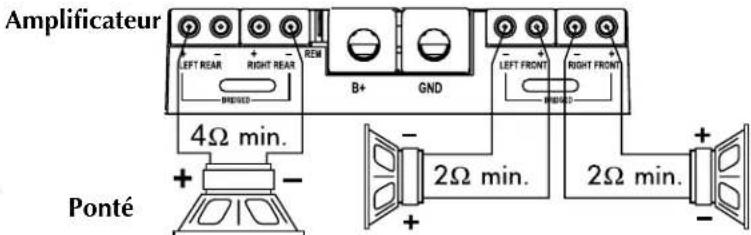

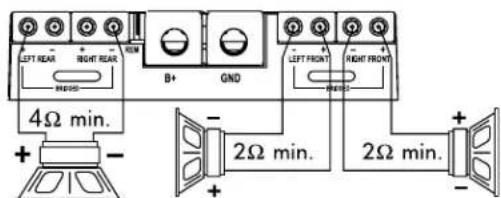

Cablage à 3 voies

REMARQUE: inversez la polarité du subwoofer si la voie avant est régée à HP (passe-haut) et la voie arrêté à LP (passe-bas).

UTILISATION DE FILtres PASSIFS

Un filtré passif est un circuit utilisant des condensateurs ou bobines qui est place sur les fils du haut-parleur, entre l'ampli et le haut-parleur. Le filtré délégue une gamme de fréquences spécifique au haut-parleur afin d'assurer une performance optimale de l'ampli. Un filtré passif peut accomplir une des trois fonctions suivantes : salle-haut (condensateurs), salle-bas (inducteurs ou bobines) et salle-bande (combinaison de condensateur et de bobine).

Les filtres passifs les plus fréquement utilisés sont les filtres de 6dB/octave. Ils sont facies à fabriquer et nécessitant un composant par filtre. Place en série avec le circuit, ce type de filtre réduit la puissance du haut-parleur de 6dB/octave au-dessus et au-dessous du point de fréquence, selon qu'il s'agit d'un filtre passé-haut ou passé-bas. Des systèmes plus complexes (12dB/octave ou 18dB/octave) peuvent cause des problèmes d'impédance s'ils ne sont pas concus par des professionnelles.

La précision des filtres passifs dépend directement de l'impédance du haut-parleur et de la valeur du composant. Si des composants de filtre passif sont utilisés dans des systèmes à plusieurs haut-parleurs, il faut tenir compte de l'effet du filtre passif sur l'impédance globale ainsi que de l'impédance du haut-parleur pour déterminer les charges de l'ampli.

MISE EN GARDE: ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 2 Ω stéreo et 4 Ω pontées (mono).

Passe-bas 6 dB/octave

Passe-haut 6 dB/octave

L = masse-bas (inducteur) C = masse-haut (condensateur) Pour de plus amples informations, communiquez avec votre distributeur agreé Rockford Fosgate.

Frequ. Hertz	Impédance de haut-parleur
	2 OHMS		4 OHMS		8 OHMS
	L	C	L	C	L	C
80 4.1mH 10	00μF 8.2mH	500μF 16mH 25	0μF
100 3.1mH 80	0μF 6.2mH	400μF 2mH 200	μF
130 2.4mH 60	0μF 4.7mH	300μF 10mH 150	μF
200 1.6mH 40	0μF 3.3mH	200μF 8.8mH 100	μF
260 1.2mH 30	0μF 2.4mH	150μF 4.7mH 75	μF
400 .3mH 200	μF 1.6mH	100μF 3.3mH 50μF
600 .5mH 136	μF 1.0mH	68μF 2.0mH 33μF
800 .41mH 10	0μF .82mH	50μF 1.6mH 26μF
1000 .31mH 78	μF .62mH	39μF 1.2mH 20μF
1200 .25mH 66	μF .51mH	33μF 1.0mH 16μF
1800 .16mH 44	μF .33mH	22μF .68mH 10μF
4000 .08mH 20	μF .16mH	10μF .33mH 5μF
6000 5	μF .10mH	6.8μF .20mH 3.3μF
9000 3	μF 68mH	4.7μF .15mH 2.2μF
12000 25mH 6.6	μF 51mH	3.3μF 100mH 1.6μF

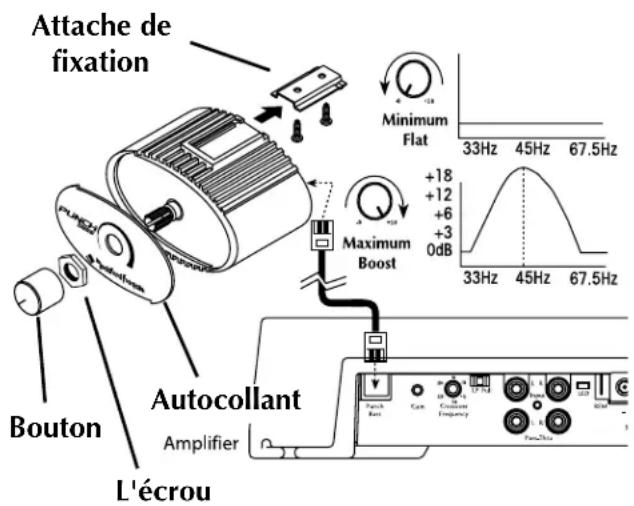

BASSES PUNCHÀ TÉLECOMMANDE

Montage et installation

1. Trouvez un bon emplacement, sous le tableau de bord ou pres de la console centrale, offrant un accès facile à l'appareil de télécommande.
2. Servez-vous des vis fournies pour installer I'attache de fixation, les languettes étant dirigees vers l'arriere.
3. Acheminez le cable de la télécommande et branchez-le à la télécommande et au amplificateur.
4. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.
5. Placez l'autocollant sur la télécommande et retenez-le à l'aide de l'écrou. Évitez de trop serrer l'écrou.
6. Ilnstale la perilla en el remoto.

RéGLAGE DU GAIN

François

Procedez de la maniere suivante pour chaque voie séparément.

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas. Augmentez le volume de la source audio jusqu'à produit une distorsion audible, puis baisseze-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement aux deux tiers du volume sur la plupart des sources audio. Augmentez ensuite le gain de l'ampli jusqu'à produit de nouveau une distorsion audible, puis baisseze-le jusqu'à ce que la distorsion devienne inaudible. Les sources audio Rockford Fosgate ne produit pas de distorsion, vous pouvez doncmettre le volume au maximum.

REMARQUE :pour un réglage plus approfondi, communiquez avec le support technique de Rockford.

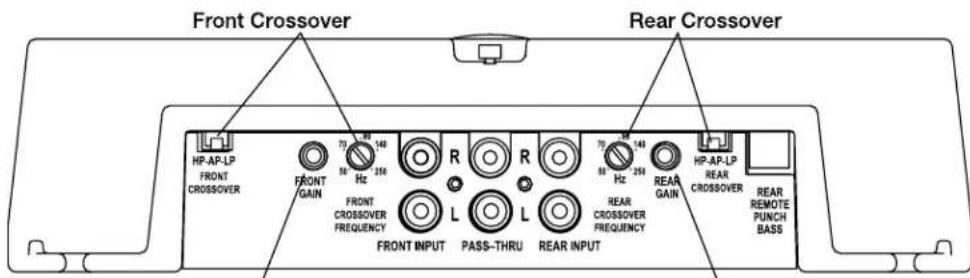

RéGLAGE DE LA FREQUENCY DU FILTR PASSIF

Procedez de la maniere suivante pour les voies avant et arriere séparément si vous les utilisez.

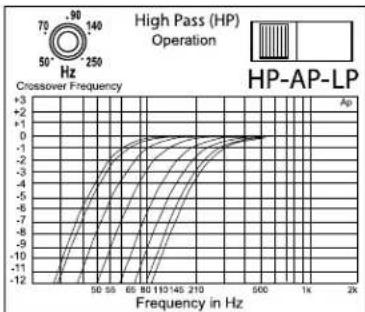

Lorsque le sélecteur est en position HP, l'amplificateur est en mode passé-haut, ce qui laisse passer les fréquences situées au-dessus du point de coupure, régable de 50 à 250 Hz.

Lorsque le sélecteur est en position AP, l'amplificateur est en mode passé-tout, ce qui empêche tout filtrage et laisse passer toutes les fréquences.

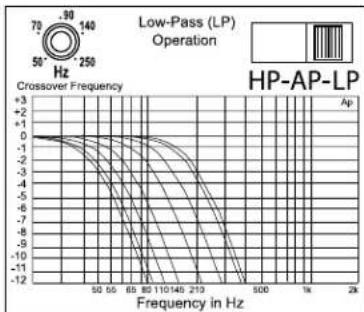

Lorsque le sélecteur est en position LP, l'amplificateur est en mode passe-bas, ce qui laisse passer les fréquences situées au-dessous du point de coupure, régiable de 50 à 250 Hz.

Baissez complètement le niveau du filtré. Le système audio étant en marche, augmentez le niveau du filtré graduellément jusqu'à atteindre le point de fréquence voulu.

Front Gain

Rear Gain

REMARQUE: si vous éprouvez des difficultés après l'installation, appliquez les procédures de dépannage ci-dessous.

Procedure 1: vérifie que les connexions de l'ampli sont bien mises.

Verifiez que levoyant POWER est allumé. Si c'est le cas, passez à l'etape 2, sinon poursuivez.

1. Vérifiez le fusible en ligne du cable positif de batterie. Remplaceze-le si nécessaire.
2. Verifiez que la connexion de mise à la masse est connectée à une surface metallique propre du chassis du vehicule. Procedez à une réparation ou un remplacement si nécessaire.
3. Vérifiez la présence d'un courant de 10,5 à 15,5 Volts au niveau de la borne positive de la batterie et du cable d'allumage à distance. Vérifiez la qualité des connexions des deux cables au niveau de l'ampli, de la stéreo, de la batterie et du porte-fusible. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2: vérifie la sortie audio de l'ampli.

1. Verifiez que les connexions RCA/d'entrée de signaux élevés sont bonnes au niveau de la stéreo et de l'ampli. Verifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables, etc. Testez la présence de courant c.a. au niveau des connexions RCA/d'entrée de signaux élevés lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranchez les connexions RCA/d'entrée de signaux élevés de l'ampli. Branchez les connexions RCA/d'entrée de signaux élevés de la stéreo testée directement à l'entrée de l'ampli.

Procedure 3: vérifie l'ampli si un crépiment se produit lorsque vous l'allumez.

1. Debranchez le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REM de l'ampli à la source audio avec un module d'allumage temporisé.

OU

1. Utilisez une source de 12 Volts différente pour le fil REM de l'ampli (p. ex., directement de la batterie).
2. Si le bruit disparait, utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

Procedure 4: vérifie l'ampli si un bruit de moteur excessif se produit.

1. Achemine tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

OU

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli. Si le bruit disparait, l'unité contournée est la cause du bruit.

OU

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Verifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

OU

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du chassis ou au bloc-moteur du vehicule.

OU

1. Faites effectuer par votre mécanicien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électric du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

ACCESSIONS

Condensateurs de connexion PUNCH

Maintenez la puissance nécessaire pour votre ampli Power.

Liens de connexion

Montez vos amplis Power ensemble pour sauver de l'espace et leur donner une belle appearance.

Reportez-vous à notre site Web pour d'autres accessoires vous permettant de tirer profit pleinement de votre système.

www.rockfordfosgate.com

MODELE - Power 551X 851X

Puisance nominale en continu (RMS) - Mesurée à 14,4 V (battery)

Charge de 4 Ωpar voie 70 watts x 4 110 watts x 4

Charge de 2 Ω par voie 140 watts x 4 215 watts x 4

Charge de 4 Ω pontée (mono) 275 watts × 2

425 watts x 2

Dimensions: (avec couvercle d'extrémité)

Hauteur 6,05 cm (2,38 po) 6,05 cm (2,38 po)

Largeur 25,02 cm (9,85 po) 25,02 cm (9,85 po)

Longueur 30,66 cm (12,07 po) 43,36 cm (17,07 po)

Capacité du fusible de la batterie (Ampères) 50 A

(externe à l'amplificateur)

Type de fusible ATC

60A

Non fourni

AGU

Rapport signal/bruit >100 dB(A)

Pente d'attenuation du filtré passif 24 dB/octave Butterworth

Frequence du filtré passif variable de 50 Hz à 250 Hz

Réponse en fréquence de 20 Hz à 20 kHz ±0,5 dB

Bande passante de 20 Hz à 200 kHz ±3 dB

Facteur d'amortissement à 4 Ω (au connecteur de sortie) >200

Vitesse de balayage 30 V/ms

Distorsion IM (IHF) <0,05 %

Plage acceptable de tension de signal variable de 250mV a 6 V (RCA)

Protection NOMAD - Un circuit de protection de sortie par calculateur analogique interne limite la puissance en cas de surcharge. Un interrupteur thermique eteint I'amplificateur en cas de surchauffe.

Égalisation (basses Punch 45 Hz) arrêté, variable de 0 dB à +18 dB à 45 Hz

Impedance d'entree 20 k-ohms

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs, proceseurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans

Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreés Rockford Fosgate, aux États-Unis d'Amerique et leurs territoires. Les produits achetés par des consommateurs auprès d'un distributeur agreeé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Qui est couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agree Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit acheté et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou remplacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages causés par accident, abus, mauvaise utilisation, eau, vol
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autre que Rockford ou un centre de service autorisé Rockford Fosgate
4. Tout produit dont le numéro de série a été oblitéré, alteré ou enlevé
5. Dommages suivés infilgés à d'autres composants
6. Tout produit acheté en dehors des États-Unis
7. Tout produit qui n'a pas eté acheté auprès d'un distributeur agreé Rockford Fosgate

Liminesturlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciarabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assumer une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Veuillez appeler le service à la clientèle Rockford au 1-800-669-9899. Vous doivent enerir un nombre d'autorisation de return de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incoibe entiement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE. Voir votre distributeur agreeé pour plus de détails.

Destinataire : Electronics

Frequenza d'incrocio

Impedenza d'ingresso

posteriore variabile da 0dB a +18dB @45Hz

20k ohm
