MANUALE UTENTE Power 551X Rockford Fosgate
Installazione e funzionamento
INTRODUCTION
Dear Customer,
Compartmento del motor
Congratulazioni per aver acquistato la migliormarca di amplificatori per auto a livello mondiale. Alla Rockford Fosgate, siamo fanatici per quanto riguarda la miglior riproduzione musica e siamo compiacciuti che abbiate scelto il nostro prodotto. Dopo anni di competenza ingegneristica, maestria manuale e procedure di prova critica, abbiamo creato una larga gamma di prodotti che riproducono la musica con la limpidezza e la pienezza che vi meritate.
Per ottenere le massime prestazioni vi consiglio di far installare il vostro nuovo prodotto Rockford Fosgate da un rivenditore autorizzato, in quanto noi forniamo un addestramento specializzato ai nostri tecnici incontraverso il Rockford Fosgate Technical Training Institute (RTTI). Vi preghiamo di leggere con cura i termini della garanzia e di serbare sua la ricevuta che l'imballaggio originale per qualsiasi evenienza futura.
Un prodotto superiore ed un'installazione competente rappresentano soltanto una parte del quadro generale quando si tratta del vostrosystema audio. Dovrete assicurarvi che il vostro installatore abbia utilizzato accessori da installatione della Connecting Punch, autentici al 100% . La Connecting Punch ha proprio tutto—da cavi e fili RCA per altoparlanti a connettori Power di linea e di batterie. Insistete! Dopo tutto, il vostro nuovo systema audio si merita solo il meglio.
Per aggijungere poi il tocco finale alla vostra nuova immagine da Rockford Fosgate, dovrete ordinare gli accessori Rockford, che comprendono di tutto—dalle magliette e le giacche ai cappelli e gli occhiali da sole.
Per ottenere un opuscolo Gratis ollustrante i prodotti della Rockford Fosgate nonché gli accessori, vi preghiamo di Telefonare (dagli USA) al numero 480-967-3565 oppure di inviare una fax al numero 480-967-8132. Da tutti gli altri paesi, Telefonare al numero +001-480-967-3565 oppure inviare una fax al numero +001-480-967-8132.
OSSERVATE LE REGOLE DEL "SUONO SENZA PERICOLI"
La costante esposizione a livelli di pressione acustica al di sopra dei 100dB possono causare la perdita permanente dell'udito. I sistemi audio ad alta potenza possono produrre livelli di pressione acustica ben superiori ai 130dB. Si consiglia il buon senso e l'osservanza delle regole del "suono sensa pericoli"
Se dopo aver fatto il vostro manuale, aveste più recente delle domande al riguardo del vostro prodotto, vi preghiamo di consultrare il vostro rivenditore Rockford Fosgate. Se necessitate di qualsiasi assistenza ulteriore, potrete Telefonari direttamente al numero 1-800-669-9899. Vi chiederemo di fornire il vostro numero di serie, numero di modello, e la data d'acquisto.
Il numero di series è ubicato sull'esterno della scatola. Vi preghiamo di annotarlo in modo permanente dello spazio fornito di fatto. Questo numero vi servira da verifica nei confronti della vostra garanzia di fabbrica e potrebbe rivelarsi utile nel recupero della vostra unità di fonte se mai venisse rubata.
Numero di serie:
Numero di modello:
INDICE
Introduzione. 2
Istruzioni di sicurezza. 3
Caratteristiche del design 4
Installazione 4-9
Considerazioni sull'installazione 4
Posizionamento. 5
Batteria e caricamento 5
Cagliaggio del systema 6
Come usare le frequenze di incrocio passive 8
Toni bassi PUNCH a telecomando . . . . 9
Funzionamento 10
Regolazione del guadagno 10
Regolazione della frequenza di incrocio 10
Individuzione/riparazione guasti 11
Accessori 11
Specifiche 12
Informazioni inerenti alla garanzia limitata 13
NOTA: Ripassare ciascuna sezione per ulteriori ragguagli.
PRIMIPASSI
Benvenuti alla Rockford Fosgate! Questo manuale è stato concepito per fornire ragguagli al proprietario, al rivenditore e all'installatore. Per coloro che desiderano informazioni rapide circa l'installazione di questo prodotto, vi preghiamo di consultare la sezione Installazione di questo manuale. Altri ragguagli sono disponibili attraverso l'indice. Alla Rockford Fosgate, abbiamo fatto di tutto per assicurarci che tutte le informazioni cont∉ne in questo manuale fosso d'uso corrente. Pertanto, dato che siamo sempre alla ricerca di nuovi modi per migliorare i nostri prodotti, tali informazioni sono soggette a modifiche sulla preavviso.
ISTRUZIONI DI SICUREZZA
AVERTIMENO
Questo symbolo con la dicitura "AVVERTIMENTO" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o persino la morte.
ATTENZIONE
Questo significato con la dicitura "ATTENZIONE" intende avvertire l'utente alla presenza di istruzioni importanti. La mancata osservanza di queste istruzioni potrebbe causare gravi lesioni personali o danni all'unità.
ATTENZIONE:
Per evitare lesioni personali e dati all'unità, vi preghiamo di leggere e seguire le istruzioni in quello manuale. Desideriamo che questo sistema audio vi procuri soddisfazione, non un mal di capo.
ATTENZIONE:
Se avesto dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato della Rockford Fosgate.
ATTENZIONE:
Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.
CONTENUTO DELL'IMBALLAGGIO
Amplificatore Power a quattro canali, sia ilmodello 551X che il modello 851X
Manuale di installmente e funzionamento
Kit per gli attrezzi da montaggio
Kit per toni bassi PUNCH a telecomando con cordone
1 chiave per viti Allen da 0,24 cm
1 chiave per viti Allen da 0,35cm
1 Terminale per il cavo di alimentazione REM
1 connettore per fusibili (solamente il modello 551X)
1 fusibile da 50 amp (551X)
Il kit per gli attrezzi compreso con ciascun amplificatore contiene tutti gli attrezzi da montaggio necessari per fissare l'amplificatore al veicolo e per collegare i cappucci terminali all'amplificatore.
NOTA: Fate riferimento alla sezione inerente alle specifiche per le dimensioni dei fusibili raccomandate per il modello 851X.
Vi preghiamo di visitare il nostro sito internet per le più recenti informazioni su tutti i prodotti Rockford.
www.rockfordfosgate.com

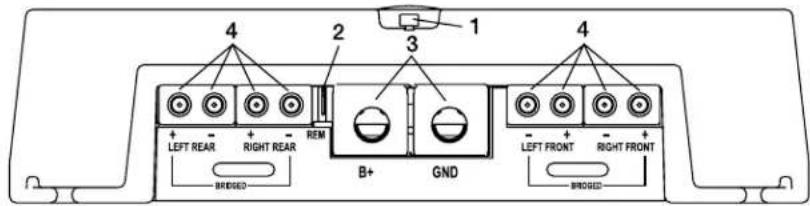

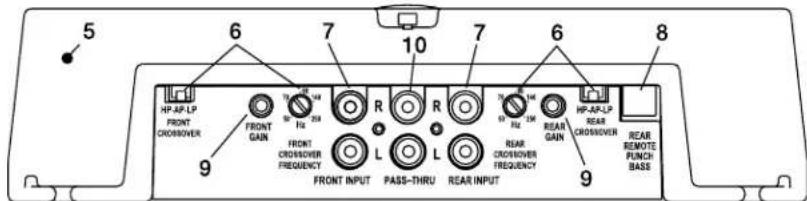

Collegamento alla tensione agli altoparlanti


- Indicatore di potenza LED (Parte superiore dell'apparechio) - Il LED s'illumina quando l'unità viene accesa.
- Terminale REM - Questo capocorda a forcella viene usato per accendere e spegnere l'amplificatore a distance quando viene applicata una corrente continua da +12V.
- Terminali di potenza - I connettori di alimentazione e di massa sono placcati in plastino e accettano conduttori di diametro sino a 4 AWG in modo che sia possibile applicare la più alta corrente possibile all'ingresso dell'amplificatore.
- Terminali degli altoparlanti - I connettori dorati per morsettiera a servizio pesante (+ e-) accettano fili aventi dimensioni che variano da 8 AWG sono a 18 AWG. Questi connettori dorati sono immuni alla corrosione che cui doar luogo al deterioramento del segnale.
- Dissipatore di calore in alluminio fuso - Il dissipatore di calore in alluminio fuso dell'amplificatore Power dissipa il calore generato dalla circuiteria dell'amplificatore. Il vantageglio innato dell'alluminio fuso è quello di poter fornire un miglioramento del 30% nel raffreddamento in confronto ai design più convenzionali dei dissipatori ad estruzione.
- Frequenza di incrocio variabile - Gli amplificatori hanno unattro Butterworth incorpore da 24dB/ottava selezioneabile per le operazioni passa-alto (HP), passa-tutto (AP), oppure passa-basso (LP), variabile dai 50Hz ai 250Hz .
- Spinotti d'ingresso RCA - Gli spinotti RCA standard di fabbrica formiscono un collegamento facile per l'ingresso del livello di segnale. Sono placcati in plastino per prevenire le alterazioni del segnale causate alla corrosione.
- Comando per toni bassi Punch - Il lavoro per toni bassi Punch aiuita a correggere le deficiente acustiche nell'ambiente d'ascolto, producendo un suono a piena portata perché l'aggiunta di un aumento eccessivo. Il lavoro per toni bassi Punch è una regolazione a banda streta a 45Hz variabile da 0dB a +18dB. Il collegamento viene effettuitotramite cavo, usando I'RJ-45 e più essere installato在整个 crucotto per permettere l'accesso al telecomando.
- Comando del guadagno - Il dato del guadagno d'ingresso è stato preregolato per essere conforme con l'uscita della maggiore parte delle unità di fonte. Puede essere regolato in modo da conformarsi ai livelli di uscita provenienti da una varietà di unità di fonte.
- Spinotti passa-attraverso RCA - Il passa-attraverso fornisce una fonte conveniente per concatenare a margherita un amplificatore supplementare alla far scorrere un'alto paio di cavi RCA alla parte anteriore del veicolo all'ubicazione posteriore dell'amplificatore.
INSTALLAZIONE
CONSIDERAZIONI SULL'INSTALLAZIONE
Segue un elenco degli utensili necessari per eseguire l'installazione:
Voltmetro/ohmetro
Trapano e punte assortite
Pinze spelafili
Guaina termoretraibile avente un diametro di 0,32 cm
Pinze raggrinzafili
Connettori vari
Pinze tagliafili
Lunghezza adeguata—Filo di tensione rosso
Cacciavite a croce no.2
Lunghezza adeguata—Filo di accensione a telecomando
Chiave per morsetto batteria
Lunghezza adeguata—Filo di massa nero
Questa sezione si concentra su alcune considerazioni a livello di veicolo inerenti all'installazione del vosto nuovo amplificatore. Programmando a priori la configurazione del vosto sistema audio nonché i migliorari cablaggi, risparmiere te tempo durante l'installazione. Quando avrete deciso la miglior configurazione per il vosto nuovo sistema audio, assicuratevi di poter accedere lavoramente a ciascuna componente per effettuire le regolazioni necessarie.

ATTENZIONE: Se avesto dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato Rockford Fosgate.

ATTENZIONE: Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.
Prima di iniziare qualsiasi operazione d'installazione, vi consiglio di seguire queste semplici regole:
- Assicuratevi di aver letto tutte le istruzioni con cura e di averle capite prima di effettuare qualiasi tentativo d'installazione nei confronti dell'unità.
- Per motivi di sicurezza, scollegate il cavo negativo alla batteria prima di dare l'avvio all'installazione.
- Per facilitare l'installation, vi consiglio di far scorrere tutti i cavi prima di montare la vostra unità di fonte nell'ubicazione desiderata.
- Fate passare tutti i cavi RCA vicini I'uno all'alto m lontano da fili ad alla tensione.
- Usate connettori di alta qualità per garantire un'installazione che da affidavitamento e per ridurre al minimo la perdita di segnali o di potenza.
- State attenti prima di trapanare! Cercate di non trapanare e di non tagliare i serbatoi della benzina; le condutture del carburante, dei fremi, delsystema idraulico e a depressione; nonché i fili elettrici quando state lavorando su qualsiasi veicolo.
- Non fate mai scorrere i fili sotto il veicolo. Avrete la protezione migliorare faccendo scorrere i fili all'interno del veicolo.
- Evitate di far scorrere i fili sopra o attraverso delle estremità affiliate. Usate guarnizioni di tenuta in gomma o in plastica per proteggere qualiasi filo che passi attraverso del metallo, soprattutto il parafiamma.
- Proteggete SEMPRE via la batteria che il systeme elettrico usando fusibili adatti. Installate sa un fusibile che un portafusibili adeguati sul filo a tensione da +12V entro 45,7~cm dal terminale della batteria.
- Quando eseguite la messa a terra del telao del veicolo, raschiate tutla la vernice dal metallo per assicurarvi un collegamento a terra pulito e saldo. I collegamenti a terra dovrebbero essere più corti possibile e sempre a contatto di metallo che sua saldato all'autotelao del veicolo.
POSIZIONAMENTO
Scompartimento del motore
Non montate mai esta unità dello scompartimento del motore. Ciò annullerà la vostra garanzia.
Montaggio nel bagagliaio
Se montate l'amplificatore in senso verticale, avrete il miglior raffreddamento dell'amplificatore.
Se montate l'amplificatore sul fondo del bagagliaio,esso funzionera ma avrete una energia di raffreddamento ridotta rispetto al montaggio in senso verticale.
Se montate l'amplificatore al rovescio, contro il ponte posteriori del bagagliio, non otterrete il raffreddamento necessario e ciò compensetterà notevolmente le prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.
Montaggio dello scampimento passeggeri
Se montate l'amplificatore nell'abitacolo,esso funzionera finché possiate fornire una quantità sufficiente di aria per permettere all'amplificatore di raffreddarsi. Se avete intenzione di montare l'amplificatore molto il sedile del veicolo, dovete lasciare un vuoto d'aria di almeno 2,54~cm attorno al dissipatore di calorie dell'amplificatore.
Se montate l'amplificatore nell'abitacolo, lasciando un vuoto d'aria meno di 2,54 cm attorno al suo dissipatore di calorie, non otterre il raffreddamento necessario e ciò comprometerà notevolmente la prestazioni dell'amplificatore. Pertanto, non è assolutamente raccommandabile.
Gli amplificatori rappresentano un ulteriore carico sulla batteria e sulsystema di caricamento del veicolo. Viracommmandiamo pertanto di controllare la condizione del vostro alternatore e della vostra batteria per assicurarvi che il systema elettrico sa in grado di far fronte all'ulteriore carico che incidera sul vostro systema stereofonico. I sistemi elettrici standard in buone condizioni dovrebbero poter far fronte al carico supplementare di qualsiasti amplificatore della Rockford Fosgate senza alcun problema, sebbene la vita della batteria nonché quella dell'alternatore potrebbero ridursi leggermente. Per sfruttare al massimo le prestazioni del vostro amplificatore, vi consigliamo di utilizzato una batteria robusta ed un condensatore ad accumulazione di energia.

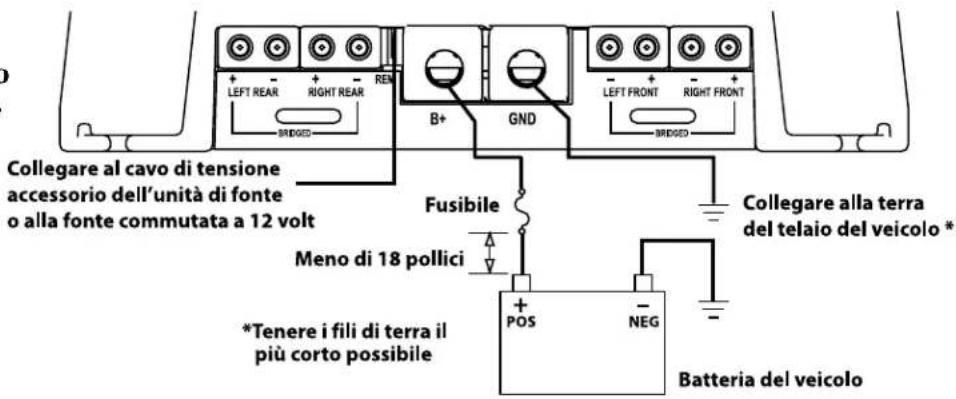

CABLAGGIO DEL SISTEMA

ATTENZIONE:
Se avesto dei dubbi circa l'installazione, rivolgetevi ad un technician qualificato della Rockford Fosgate.

ATTENZIONE:
Prima dell'installazione, scollegate il terminale negativo (-) della batteria per evitare danni all'unità, pericoli d'incendio e/o potenziali lesioni personali.

ATTENZIONE:
Evitate di far scorrere i fili elettrici vicino ai cavi d'entrata a basso livello, alle antenne, ai cavi di tensione, ad attrezzature sensibili o a cablaggi preassemblati. I fili elettrici portano una tensione notevole e potrebbero indurre rumori dentro ilsystema audio.
Italiano
- Programmate il cabaggio dei fili. Tenete i fili RCA insieme ma isolati dai cavi a tensione dell'amplificatore e da qualsiasi accessorio auto ad alta tensione, soprattutto i motori elettrici. Cio è necessario per evitare che il rumore proveniente da campi elettrici irradiati possa accoppiari si con il segnale audio. Quando fate scorrere i fili atraverso il parafiamma oattraverso qualsiasi barriere metallica, proteggeteli con delle guarnizioni di tenuta in gomma o in plastica per evitare i cortocircuiti. Lasciate i fili piuttosto lunghi a quello punto; più tardi potrete regolare la loro lunghezza in modo più preciso.
- Prepare il filo ROSSO (cavo a tensione) per poterlo attaccare all'amplificatore, spelando via 1,27 cm di isolante dall'estremita del filo. Inserite il filo spelato dentro il terminale B+ e stringete la vite di arresto per fissare il cavo.
NOTA: Il cavo B+ DEVE essere munito di fusibile entro 45,72 cm o di meno alla batteria del veicolo. Installare il portafusibili sono il cofano e preparate le estremità dei cavi come di sopra. I collegamenti dovrebbero essere a tenuta d'acq ua.
- Ritagliate il filo ROSSO (cavo a tensione) entro 45,72 cm alla batteria e spelate via 1,27 cm di isolante dall'estremita del filo. Tagliate a meta l'anello del filo che è attaccato al portafusibili e giuntate il fusibile con il cavo a tensione, usando serrafili in linea adeguati. Utilizzate la sezione di cavo ritagliata precedentamente e collegatela all'altra estremita del portafusibili.
- Spelate via 1,27 cm dall'estremità batteria del cavo a tensione e raggrinzite un grosso terminale ad anello contro il cavo. Usate il terminale ad anello per effettuare un collegamento al terminale positivo della batteria. NON installate alla cora il fusibile.
-
Prepare il filo NERO (cavo della messa a terra) per poterlo attaccare all' amplificatore, spelando via 1,27 cm di isolante dall'estremita del filo. Inserite il filo spelato dentro il terminale GND e stringete la vite di arresto per fissare il cavo. Preparate la messa a terra del telao raschiando via la vernice alla superficie metallica e pulitela accuratamente, rimovendo agli traccia di lubrificazione e di sudiciume. Spelate l'altra estremita del filo e attaccategli un serrafili ad anello. Fissate il cavo al telao using una vite non anodizzata e una rondella a stella.
-
Prepare il cavo di alimentazione REM per la connessione con l'amplificatore asportando 6,4mm (1/4 in.) di guaina isolante dall'estremità del cavo. Crimpare il cavo nel connettore completamente isolato in dotazione. Verificare che la guaina isolante del cavo sia coperta dal connettore isolato e che non sia visibile nessun tratto nudo del cavo. Inserire il connettore nel terminale REM dell'amplificatore. Collegate l'altra estremità del filo REM ad una fonte positiva commutata a 12 volt. La tensione commutata proviene generalmente

dall'autoantenna o dal cavo accessorio dell'unità di fonte. Se quest'ultima non
avesse tali uscite disponibili, la soluzione raccommandabile consiste nel cablare un commutatore meccanico in linea con una fonte da 12 volt per attivare l'amplificatore.

ATTENZIONE:
per prevenire danni all'apparecchio e/o alle cose, adoperare solo un connettore completeness isolato per il collegamento al terminale REM. Il connettore in dotazione va utilizzato solo con cavi di diametro compreso tra 14 - 18 AWG.
- Montate l'amplificatore saldamente al veicolo o all'apposita struttura di supporto. Assicuratevi di non montare l'amplificatore su pannelli di plastica o di cartone in quanto ciò potrebbe permettere alle viti di allentarsi e di fuoriuscire dal pannello durante le vibrazioni stradali o se il veicolo dovesse arrestarsi improvisamente.
- Collegate il segnale di fonte all'amplificatore inserendo i cavi RCA/ingressi ad alto livello negli spinotti d'ingresso ubicati sull'amplificatore stesso.
- Collegate gli altoparlanti. Spelate i fili degli altoparlanti di 1,27 cm e inserteli nel terminale degli altoparlanti, stringendo la vite di arresto per fissarli. Assicuratevi di mantenere la corretta polarità per gli altoparlanti. NON collegate a massa nessuno dei cavi dell'amplificatore in quanto ciò potrebbe dar luogo ad un funzionamento instabile.
10 Eseguite un controlo finale dell'intero cablaggio del systema per assicurarvi che tutti i collegamenti siano corretti Controllate tutti i collegamenti di tensione e di massa per la presenza di fili sfrangiati o di collegamenti allentati che potrebbero dar luogo a problemi.
NOTA: Seguite i diagrammi per ottenere la corretta polarità di segnale.

ATTENZIONE:
Questi amplificatori non sono raccomandabili per carichi d'impedenza al di除去 di 2 in stereofonia e di 4 in parallelo (monofonia)
Collegamento alla tensione

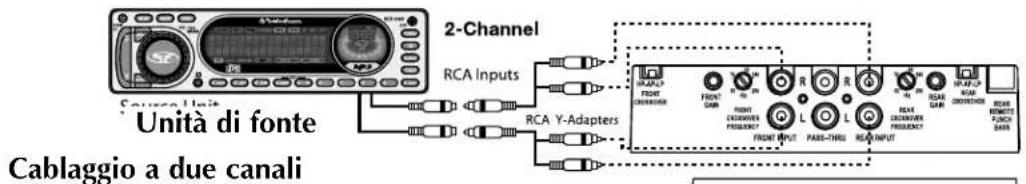

Gli adattatori a "Y" RCA vanno collegati ai terminali anteriors e posteriori.
Guadagno - anteriore e posteriori impostati in modulo uguate
- Freqenza d'incrocio - anteriore e posteriori impostati in modo identico (ad esempio, commutazione su LP e impostazione della frequenza su 60Hz)
Amplificatore

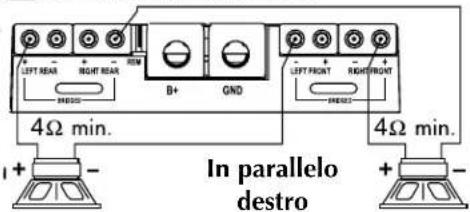

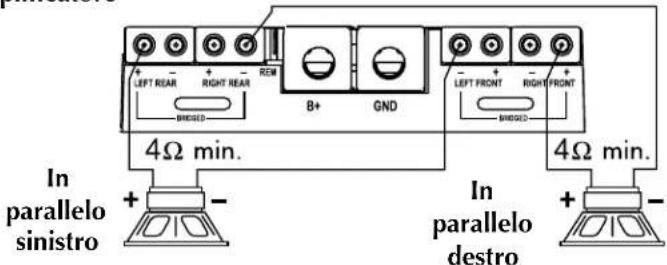

In parallelo sinistro

Amplificatore
In parallelo

Amplificatore

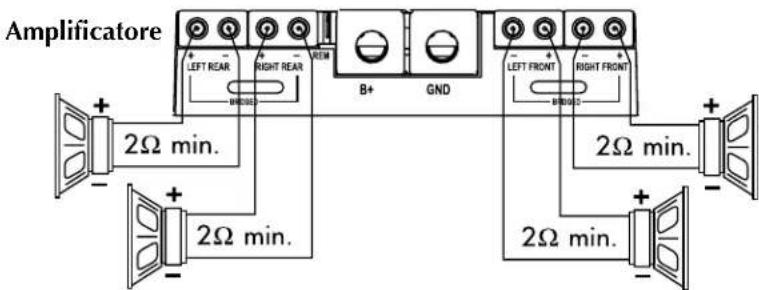

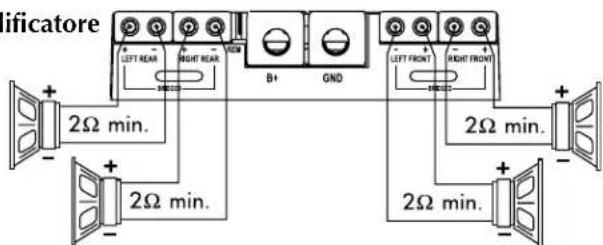

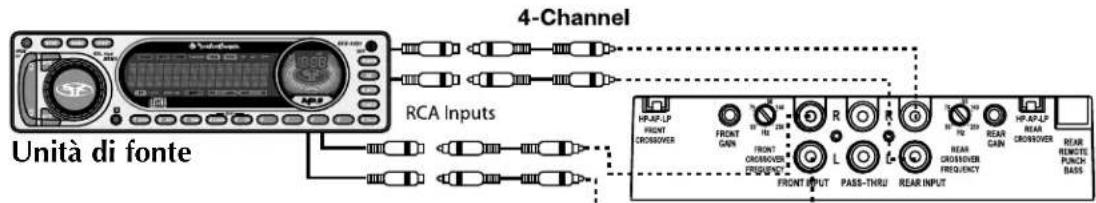

Cablaggio a quattro canali
Ingressi RCA - collegati all'anteriore e al posteriore
Amplificatore

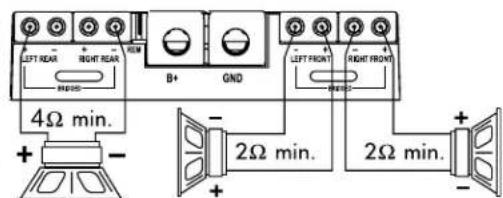

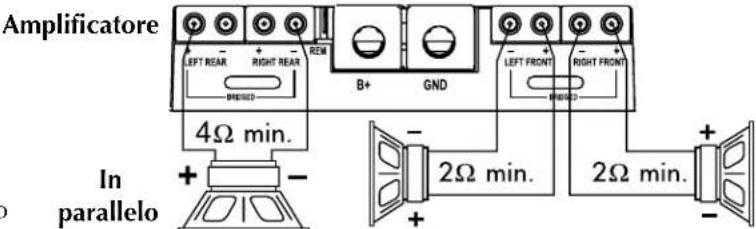

Cablaggio a tre canali
NOTA: Invertite la polarità suluttoaltoparlante per toni bassi se il canale anteriore venisse impostato su HP (passa-alto) e il canale posteriore venisse impostato su LP (passa-basso).


COME USARE LE FREQUENZE DI INCROCIO PASSIVE
Una freuenza di incrocio passiva è un circuito che utilizes condensatori e/o bobine ed è piazzata sui cavi degli altoparlanti tra l'amplificatore e l'altoparlante. La freuenza di incrocio delega all'altoparlante una gamma specifica di freuenze per ottenere prestazioni ottimali dallo stadio pilota. Una rete di freuenza di incrocio potra eseguire una di tre funzioni: Passa-alto (condensatori), Passa-basso (induttori o bobine) e Passa-banda (una combinzione tra condensatore e bobina).
Le reti di frequenza di incrocio passiva usate più communamente sono i sistemi da 6dB/ottava. Essere sono facili da costruire e richiedono una componente per iltro. Sistemando lo stoto il tiro in series con il circuito, si potra ridurre la tensione all'altoparlante di 6dB/ottava al di sopra o al di quello del punto di incrocio, a secondo del tipo di iltro-passa-alto o passa-basso. I sistemi piu complessi, quali il 12dB/ottava oppure il 18dB/ottava, sono causare problemi d'impenenza se non sono stati progettati professionalmente.
Le freuquente di incrocio passive dipendono direttamente dall'impedenza dell'altoparlante e dal valor delle sue componenti per quanto riguarda la precisione. Quando le componenti delle frequenze di incrocio passive vengono usate in sistemi ad altoparlanti multipli, si dovra prendere in considerazione sua l'effetto dell'incrchio sull'impenenza totale che l'impenenza dell'altoparlante quando si determinano i carichi dell'amplificatore.

ATTENZIONE:
Questi amplificatori non sono raccomandabili per carichi d'impedenza al di除去 di 2 in stereofonia e di 4 in parallelo (monofonia).


L = Passa-basso (induttore) C = Passa-alto (condensatore) Per ulteriori ragguagli, consultate il vostro rivenditore autorizzato Rockford Fosgate.
| Freq. Hertz | Impedenza dell'altoparlante | |||||
| 2 OHMS | 4 OHMS | 8 OHMS | ||||
| L | C | L | C | L | C | |
| 80 | 4,1mH 10 | 00μF 8,2m | nH 500μF | 16mH 2 | 50μF | |
| 100 | 3,1mH 80 | 00μF 6,2m | H 400μF | 2mH 20 | 0μF | |
| 130 | 2,4mH 60 | 00μF 4,7m | H 300μF | 10mH 15 | 0μF | |
| 200 | ,6mH 40 | 00μF 3,3m | H 200μF | 6,8mH 10 | 0μF | |
| 260 | ,2mH 30 | 00μF 2,4m | H 150μF | 4,7mH 75 | μF | |
| 400 | 0,8mH 20 | 00μF 1,6m | H 100μF | 3,3mH 50 | μF | |
| 600 | 5mH 136 | μF 1.0mH | 68μF 2,0 | nH 33μF | ||
| 800 | 0,41mH 1 | 00μF 0,82 | mH 50μF | 1,6mH 2 | 6μF | |
| 1000 | 0,31mH 7 | 3μF 0,62 | nH 39μF | 1,2mH 20 | μF | |
| 1200 | 0,25mH 6 | 6μF 0,51 | nH 33μF | 1,0mH 16 | μF | |
| 1800 | 0,16mH 4 | 4μF 0,33 | nH 22μF | 0,68mH 10 | μF | |
| 4000 | 0,08mH 2 | 0μF 0,16 | nH 10μF | 0,33mH 5 | μF | |
| 6000 | 51mH 14 | F 0,10mH | H 6,8μF 0 | 20mH 3 | 3μF | |
| 9000 | 34mH 9,5 | μF 68mH | 4,7μF 0,1 | 5mH 2,2 | μF | |
| 12000 | 25mH 6,6 | μF 51mH | 3,3μF 100 | mH 1,6μF | ||

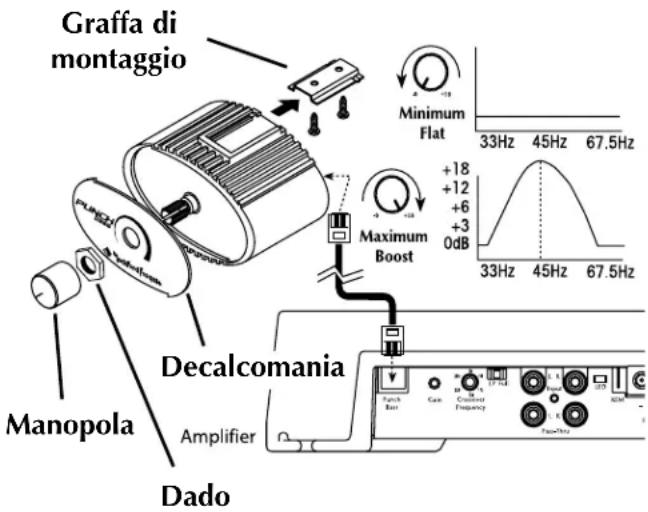

TONI BASSI PUNCH A TELECOMANDO
Montaggio ed installmente
- Trovate un'ubicazione, sua ricerca il cruscotto oppure vicino al mobile centrale, che permetta un'accesso facile al telecomando.
- Usando le viti fornite, installate la graffa di montaggio con le linguette rivolte all'indietro.
- Fate scorrere il cavo per il telecomando e collegatelo sua al telecomando che aluttoaltoparlante amplificatore.
- Fate slittare il telecomando sulla graffiti di montaggio fino a farlo scattare.
- Applicare l'etichetta al telecomando e fissarla mediante il dato; non serrarloccessivamente.
- Installare la manopola sul telecomando.

REGOLAZIONE DI GUADAGNO
Eseguite i seguenti passi individualmente per ciascun canale.
Per regolare la sintonizzazione del guadagno, abbassate completamente i guadagni dell'amplificatore. Alzate il volume dell'unità di fonte finché la distorsione non diventi udibile, e poi abbassatelo finché la distorsione non sua più udibile. Nella maggior parte delle unità di fonte, ciò avverrà a circa due terzi dell'alzata di volume. In seguito, girate dinuovo la sintonizzazione di guadagno dell'amplificatore finché non diventi udibile la distorsione e poi riabbassatelo sono a farla scomparire. Nelle unità di fonte della Rockford Fosgate, il suono non è soggetto a distorsione e pertanto, il volume può essere alzano sono al massimo.
NOTA: Per una procedura di regolazione più dettagliata, vi preghiamo di contattare l'assistenza tecnica della Rockford Fosgate.

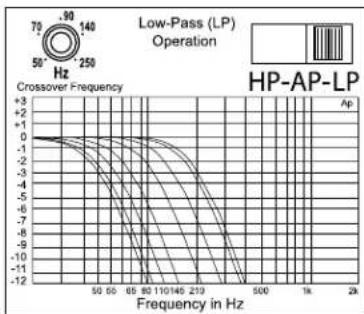

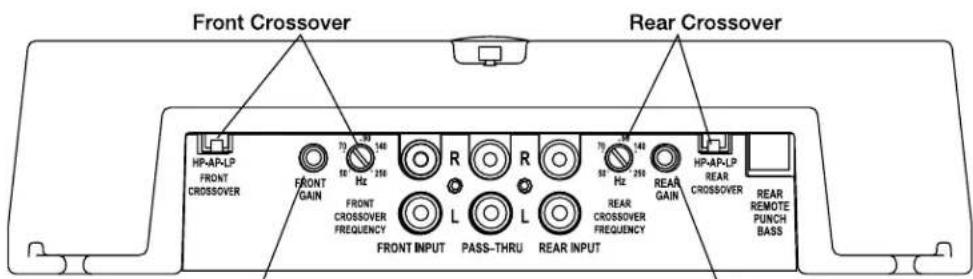

REGOLAZIONDE DELLA FREQUENZA DI INCROCIO
Eseguite i seguenti passi individualemente per entrambi l'anteriore e il posteriore, se venissero usati.

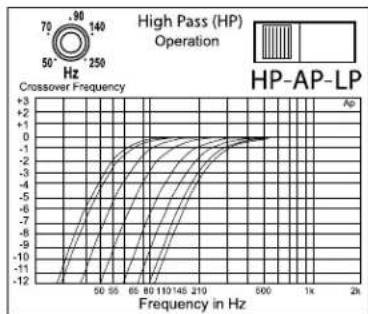

Spostando l'interruttore alla posizione HP si potra regolare l'amplificatore sul modo di frequenza passa-alto, permettendo alle frequenze al di sopra della frequenza di taglio di passare. Regolabile tra i 50 e i 250Hz.

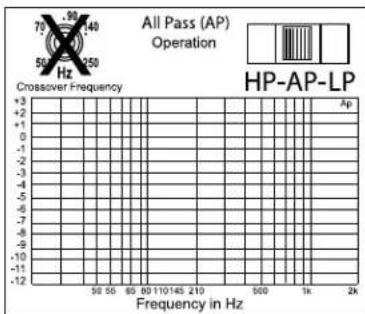

Spostando l'interruttore alla posizione AP si potra regolare l'amplificatore sul modo di frequenza passa-tutto, impedendo qualsiasi regolazione della frequenza di incrocio e permettendo a tutte le frequenze di passare.
Spostando l'interruttre alla posizione LP si potra regolare l'amplificatore sul modo di frequenza passa-basso, permettendo alle frequenze al di sotto della frequenza di taglio di passare. Regolabile tra i 50 e i 250Hz
Fate ruotare la manopola di regolazione della frequenza di incrocio fino alla frequenza minima. Mentre ilsystema audio è in funzione, fate ruotare la manopola lentamente in senso contrario, finché non si raggiunga il punto d'incrocio desiderato.


Rear Gain

Front Gain


NOTA: Se incontraste dei problemi快来 l'installazione, seguite le procedure per la localizzazione e la riparazione dei guasti elencate di quello.
Procedura 1: Controllate che l'amplificatore abbia i collegamenti adeguati.
Controllate che la spia dell'ACCENSIONE sia accesa. Se la spia di ACCENSIONE è accesa, passate al numero 2. Se non fosse accesa, continuate.
- Controllate il fusibile in linea sul cavo positivo della batteria. Se del caso, effettuate sostituzioni.
- Controllate che la messa a terra sa collegata al metallo pulito del telaio del veicolo. Se del caso, effettuate riparazioni o sostituzioni.
- Controllate che ci siano dai 10,5 ai 15,5 volt di corrente al cavo positivo della batteria e dell'accensione a telecomando. Controllate che ci siano collegamenti di qualità per entrambi i cavi a livello dell' amplificatore, delsystema stereofonico e della batteria/portafusibili. Se del caso, effettuate riparazioni o sostituzioni.
Procedura 2: Controllate le uscite audio dell'amplificatore.
- Controllate che sia ilsystema stereofonico che l'amplificatore abbiano dei collegamenti d'entrata RCA ad alto livello. Controllate che lungo l'intera lunghezza dei cavi non ci siano attorcigliamenti, giunture, ecc. Mettete le entrata RCA ad alto livello alla prova per la corrente alternata con il systema stereofonico acceso. Se del caso, effettuate riparazioni o sostuzioni.
- Scolgate l'entrata RCA ad alto livello dall'amplificatore. Collegate l'entrata RCA ad alto livello dal systema stereofonico di prova direttamente all'entrata dell'amplificatore.
Procedura 3: Controllate l'amplificatore se si verificasse uno schiocco al momento dell'accensione.
- Scollegate il segnale d'entrata verso l'amplificatore; spegnete e riaccendete l'amplificatore.
- Se il rumore venisse eliminato, collegate il cavo a tensione REM dell'amplificatore all'unità di fonte con un modulo di accensione ad azione ritardata.
OPPURE
- Usate una fonte da 12 volt diversa per il cavo a tensione REM dell'amplificatore (in altri termini, direttamente alla batteria).
- Se il rumore viene eliminato, usate un relé per isolare l'amplificatore da entrata ed uscite rumorose al momento dell'accensione.
Procedura 4: Controllate l'amplificatore se si verificasse un rumore eccessivo a livello del motore.
- Fate scorrere tutti i fili che portano segnali (RCA, cavi degli altoparlanti) lontano alla tensione e dai fili della messa a terra.
OPPURE
- Bipassate tutte le componenti elettriche tra ilsystema stereofonico e l'amplificatore(i). Collegate il systema stereofonico direttamente all'entrata dell'amplificatore. Se il rumore sparisse, vuol dire che l'unità bipassata è la fonte del rumore.
OPPURE
- Rimuovete i fili della messa a terra esistenti per tutte le componenti elettriche. Ricollegateli alla terra in ubicazioni diverse. Controllate che l'ubicazione della messa a terra sa una superficie metallica pulita, nella verniciature, ruggine, ecc.
OPPURE
- Aggiungete un cavo secondario per la messa a terra dal terminale negativo della batteria al metallo del telaio o del monoblocco del veicolo.
OPPURE
- Fate esaminare sua l'alternatore che la carica della batteria dal vosto meccanico. Controllate che il sistema elettrico del veicolo sua funzionante, compreso il distributore, le candele, i fili delle candele, il regolatore di tensione, ecc.
ACCESSORI
Condensatori della Connecting PUNCH
Mantenetete la potenza che vi serve per il vostro amplificatore Power.
Elementi di collegamento
Montate i vostri amplificatori Power insieme per conservare spazio e sfogiare la loro linea elegante.
Visitate il nostro site internet per altri accessori che vi aiuteranno a struttare il vostro sistema al massimo.
www.rockfordfosgate.com
MODELLO - Power 551X 851X
Potenza continua a regime (RMS) - Misurata a 14,4 volt da batteria
Carico da 4Ωper canale 70 Watt x 4 110 Watt x 4
Carico da 2Ωper canale 140 Watt x 4 215 Watt x 4
Carico da 4Ωin parallelo (monofonia) 275 Watt x 2 425 Watt x 2
Dimensioni: (con cappuccio terminale)
Altezza 2.38" (6,05cm) 2.38" (6,05cm)
Lunghezza 12.07"(30,66cm) 17.07"(43,36cm)
Portate dei fusibili per batteria (amp) 50A
(all'esterno dell' amplificatore)
Tipodel fusibile
ATC
50A
non fornite
AGU
Rapporto segnale disturbo
Pendenza d'incrificio
Risposta di frequenza
Ampiezza di banda
Fattore di smorzamento @ 4Ω
(al connettore di uscita)
Velocità di risposta
Gamma accettabile della tensione del segnale
Protezione
NOMAD - La circuiteria di protezione in uscita a computer analogico interno limita la potenza in caso di sovraccarico.
L'interrottore termico spegne l'amplificatore in caso di surriscaldamento.
Equalizzazione (toni bassi Punch a 45Hz)
Specifiche soggette a modiche sera preavviso
La Rockford Corporation offre una garanzia limitata sui prodotti della Rockford Fosgate alle seguenti condizioni:
Lunghezza della garanzia
Unità di fonte, altoparlanti, elaboratori di segnali e amplificatori PUNCH — 1 anno
Amplificatori POWER — 2 anni Amplificatori Type RF — 3 anni
Prodotti rimessi a nuovo alla fabbrica — 90 giorni (è necessaria la ricevuta)
Cio che è coperto alla garanzia
Questa garanzia è solamente applicabile ai prodotti della Rockford Fosgate venduti a clienti da parte di rivenditori autorizzati della Rockford Fosgate negli USA o nei loro possedimenti. Prodotti acquistati da clienti presso un rivenditore autorizzato della Rockford Fosgate in paesi esteri saranno coperti solamente dal distributore di quel paese e non nella Rockford Corporation.
Chi è coperto alla garanzia
Questa garanzia copre solamente l'acquirente originale di un prodotto della Rockford che si sta quo acquisato presso un rivenditore autorizzato della Rockford Fosgate negli USA. Per richiedere l'assistenza, l'acquirente deve fornire alla Rockford una copia della sua ricevuta, indica il nome dell'acquirente, il nome del rivenditore, il prodotto acquistato e la data di acquisto.
I prodotti che risulteranno difettosi durante il periodo della garanzia saranno riparati oppure sostituiti (con un prodotto giudicato equivalente) alla piena discrezione della Rockford.
Ciò che non è coperto alla garanzia
- Danni cagionati da incidenti, abuso, funzionamento improprio, acqua, furto
- Qualsiasi costo o spesa relativa alla rimozione o alla reinstallazione del prodotto.
- L'assistenza tecnica eseguita da chiunque non sua alle dipendenze della Rockford o di un centro di assistenza tecnica autorizzato della Rockford Fosgate
- Qualsiasi prodotto su cui il numero di seriè è stato deturpato, alterato o rimioso
- Danni sussequenti ad altri componenti
- Qualsiasi prodotto acquistato fuori dagli USA
- Qualsiasi prodotto non acquistato presso un rivenditore autorizzato della Rockford Fosgate
Limitesulle garanzietacite
Qualsiasi garanzia tacita, comprese le garanzie di idoneità all'uso ed alla commerciabilità, sono limitate nella loro durata al periodo coperto della garanzia esplicita spiegata di sopra. Alcuni stati non permettono limitazioni sulla lunghezza di una garanzia tacita. Pertanto, questa limitazione potrebbe non essere applicabile. E vietato assumere, a nome della Rockford Fosgate, qualsiasi另一a responsabilità in relazione alla vendita del prodotto.
Come richiedere l'assistenza tecnica
Vi preghiamo di Telefonare al numero 1-800-669-9899 per raggiungere il servizio assistenza clienti della Rockford Fosgate. Dovrete ottenere un numero RA (Numero di autorizzazione per la restituzione) per restituire qualiasi prodotto alla Rockford Fosgate. Sarete responsabili della spedizione del prodotto alla Rockford.
Garanzia UE
Questo prodotto risponde ai requisiti della garanzia UE tuttora in vigore. Vi preghiamo di rivolgervi al vostro rivenditore autorizzato per ulteriori dettagli.
Spedire a: Electronics
ManualeFacile
