Caractéristiques techniques	Amplificateur stéréo 2 canaux, puissance de 200W RMS par canal à 4 ohms, 400W RMS à 2 ohms.
Fréquence de réponse	20 Hz à 20 kHz.
Dimensions	Dimensions compactes pour une installation facile dans divers véhicules.
Utilisation	Conçu pour améliorer la qualité sonore des systèmes audio de voiture, compatible avec divers types de haut-parleurs.
Installation	Installation simple avec des connexions standard, nécessite des outils de base.
Maintenance	Vérification régulière des connexions et nettoyage des composants pour assurer un fonctionnement optimal.
Sécurité	Protection contre les courts-circuits et la surchauffe, respect des normes de sécurité électrique.
Informations générales	Garantie limitée, support technique disponible, recommandé pour les passionnés de musique et les audiophiles.

FOIRE AUX QUESTIONS - Punch P4002 Rockford Fosgate

Comment connecter mon Rockford Fosgate Punch P4002 à ma source audio ?

Pour connecter votre Rockford Fosgate Punch P4002, utilisez des câbles RCA pour relier la sortie audio de votre source (comme un autoradio) aux entrées RCA de l'amplificateur. Assurez-vous que toutes les connexions sont sécurisées.

Pourquoi mon amplificateur ne s'allume-t-il pas ?

Vérifiez d'abord si l'alimentation est correctement connectée. Assurez-vous que le câble d'alimentation est branché à une source d'alimentation appropriée et que le fusible n'est pas grillé. Si tout est en ordre, il pourrait y avoir un problème interne nécessitant une assistance technique.

Comment régler le gain de l'amplificateur ?

Pour régler le gain, commencez par baisser le volume de votre source audio. Augmentez le gain de l'amplificateur progressivement jusqu'à ce que vous atteigniez un son satisfaisant sans distorsion. Écoutez attentivement pour éviter de surcharger les haut-parleurs.

Mon amplificateur produit un son distordu. Que faire ?

La distorsion peut être causée par un gain trop élevé ou des réglages incorrects. Réduisez le gain et vérifiez les réglages d'égalisation de votre source. Assurez-vous également que vos haut-parleurs sont correctement branchés et en bon état.

Comment installer le Rockford Fosgate Punch P4002 dans ma voiture ?

Pour installer l'amplificateur, choisissez un emplacement bien ventilé et sécurisez-le avec des vis. Connectez les câbles d'alimentation, de terre et de signal selon le schéma d'installation fourni. Assurez-vous que toutes les connexions sont solides et bien isolées.

L'amplificateur s'éteint après quelques minutes d'utilisation. Pourquoi ?

Cela peut être dû à une surchauffe. Vérifiez que l'amplificateur est bien ventilé et qu'il n'est pas obstrué. Assurez-vous également que l'impédance des haut-parleurs est compatible avec l'amplificateur.

Est-ce que le Rockford Fosgate Punch P4002 est compatible avec tous les véhicules ?

Le Rockford Fosgate Punch P4002 peut être installé dans la plupart des véhicules, mais il est conseillé de vérifier les spécificités de votre modèle de voiture et de l'espace disponible pour l'installation.

Comment savoir si mon amplificateur fonctionne correctement ?

Pour vérifier le bon fonctionnement, écoutez de la musique à différents volumes et assurez-vous qu'il n'y a pas de distorsion ou de coupure. Vérifiez également les voyants LED de l'amplificateur pour tout signal d'erreur.

MODE D'EMPLOI Punch P4002 Rockford Fosgate

Installation et fonctionnement

Toutes nos félicitations pour avoir achété la meilleure marque d' amplificateurs pour automobile. Chez Rockford Fosgate nous sommes des mordus de la reproduction musicale à son meilleur. C'est pourquoi nous sommes heures que vous ayez choisi notre produit. Des années d'expertise en ingénierie, de savoir-faire et d'essais poussés nous ont permis de creer une vaste gamme de produits capables de reproduce toute la clarté et la richesse musicales que vous méritez.

Pour obtenir les membresurs résultats, nous vous recommendons de faire installer votre nouvel appeareil par un distributeur agreé Rockford Fosgate formé spécialement par notre Institut de formation technique Rockford (RTTI). Prenez soit de dire la garantie et conservez votre reçu ainsi que l'emballage d'origine pour usage ultérieur.

Pour monter un excellent système, il ne suffit pas de posseder un super produit et d'assurer une installation qualifiée compétente. Vous doivent veiller à ce que vous installateur utilise des accessoires d'origine fournis par Connecting Punch. Connecting Punch a tout ce qu'il vous faut, des cables RCA aux cables de haut-parleur, en passant par les cables d'alimentation et les connecteurs de batterie. Insistez pour les avoir! ÀpRES tout, votre nouveau système ne mérite rien de moins.

Pour compléter votre nouvelle image Rockford Fosgate, commandez des accessoires Rockford tels que T-shirts, vestes, chapeaux et lunettes de soleil.

Pour obtenir une brochure gratuite sur les produits Rockford Fosgate et les accessoires Rockford,

Visitez notre site Web: www.rockfordfosgate.com

ou, aux États-Unis, appelez le 1-800-669-9899 ou envoyez un fax au 1-800-398-3985.

Pour tous les autres pays, appelez le +001-480-967-3565 ou faxez au +001-480-967-8132.

PRATIQUEZ UNE ÉCOUTESANS RISQUES

Une exposition continue à des niveaux de pression acoustique supérieurs à 100 dB peut causer une perte d'acuité auditive permanente. Les systèmes audio de forte puissance pour auto peuvent produit des niveaux de pression acoustique bien au-delà de 130 dB. Faites preuve de bon sens et pratiquez une écoute sans risques

Si vous avez encore des questions à propos de ce produit, même après avoir lu ce manuel, contactez votre distributeur/agree Rockford Fosgate. Si vous avez besoin d'aide, appelez-nous au 1-800-669-9899. Veuillez avoir les numeros de modèle et de série, ainsi que la date d'achat de l'appareil à portée de main lorsque vous appelez.

Le numero de série est indiqué sur l'extérieur de l'emballage. Veuillez l'inscrite ci-dessous dans l'espace réservé à cet effet. Il permettra de vérifier votre garantie et de retrouveryer touteappeil en cas de vol.

Numéro de série :

Numéro de modele:

TABLE DES MATIÈRES

Introduction. 2

Consignes de sécurité. 3

Particularités techniques. 4-5

Installation 5-8

Considerations concernant l'installation . . . 5

Emplacements de montage 6

Batterie et charge 6

Cablage du système. 6

Fonctionnement. 8-10

Basses Punch à télécommande 8

Réglage du gain 9

Réglage de la fréquence du filtré passif . . . 10

Filtre infrasonique (P6001bd) 10

Dépannage. 11

Accessoires 12

Caracteristiques 12

Informations sur la garantie limitee 13

AVANT DE COMMENCER

Bienvenue à Rockford Fosgate! Ce manuel vise à informer le propriétaire, le vendeur et l'installateur de l'appareil. Si vous désirez apprendre rapidement comment installer ce produit, consultez la section Installation du manuel. Reportez-vous à la Table des matières pour d'autres informations. Nous nous efforçons de faire en sorte que toutes les informations contenues dans ce manuel soient à jour. Mais comme nous améliorons constamment nos produits, nous nous réservons le droit de modifier ces informations sans aucun préavis.

CONSIGNES DE SECURITÉ

ADVERTISSEMENT

Le symbole accompagnant le mot « AVENTISSEMENT » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions causera des blessures graves ou la mort.

MISE EN GARDE

Le symbole accompagnant l'expression « MISE EN GARDE » signale à l'utilisateur la présence d'instructions importantes. Le non-respect de ces instructions peut cause des blessures ou endommager l'appareil.

MISE EN GARDE : pour éviter des blessures et ne pas endommager l'appareil, veuillez dire et suivre les instructions du manuel. Nous espérons que ce système vous procurera du plaisir et non des tracas.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien Rockford Fosgate qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

CONTENU DEL L'EMBALLAGE

Un amplificateur mono Punch, modele P3001 ou P6001bd

Manuel d'installation et d'utilisation

Kit de matériel de montage

Kit de télécommande de basses Punch avec cordon

Le kit de matériel inclus avec chaque amplificateur contient le matériel de montage nécessaire pour fixer l'ampli au vehicule.

Visitez notre site Web pour obtenir les dernières informations sur tous les produits Rockford.

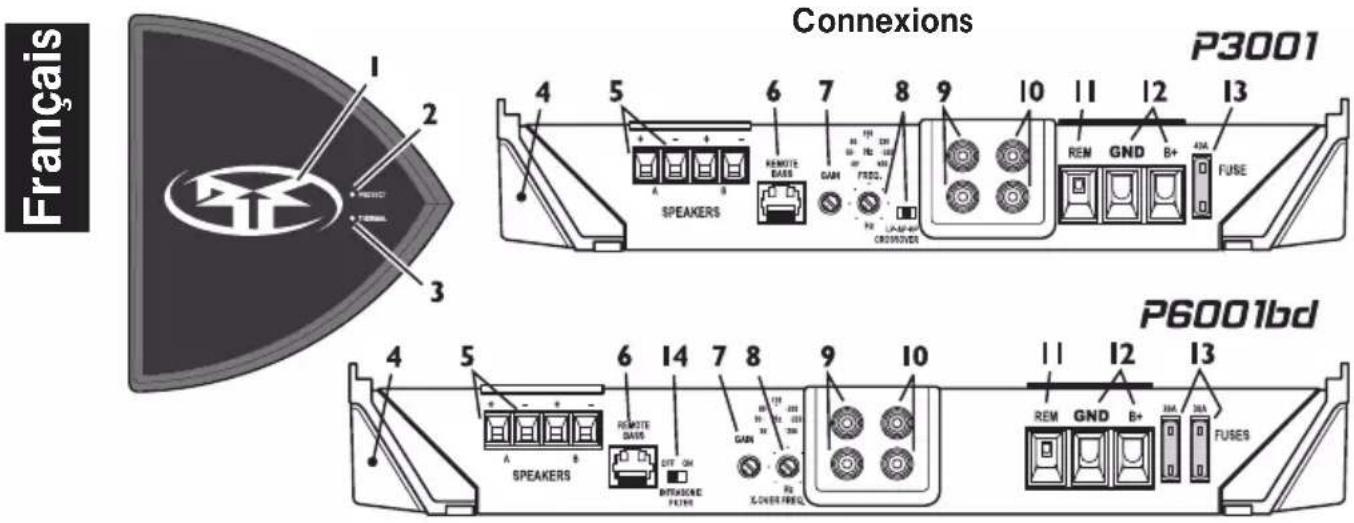

1. Logo RF tourbillon (au-dessus de l'appareil) - Le logo RF s'illumine lorsque l'appareil est allumé. Le « tourbillon » s'illumine en fonction du niveau du signal de sortie.
2. DEL de protection (au-dessus de l'appareil) - Cette DEL jaune s'illumine si un court-circuit ou une impédance trop basse est détecté au niveau des connexions de haut-parleur. L'ampli s'éteint automatiquement si cela se produit.
3. DEL thermique (au-dessus de l'appareil) - Cette DEL jaune s'illumine en cas de surchauffe de l'ampli. Si cela se produit, lampli s'est int automatiquement pour refroidir.
4. Dissipateur thermique en aluminium coule - Le dissipateur thermique en aluminium coule de l'amplificateur Punch dissipe la chaleur généree par les circuits de l'amplificateur.
5. Bornes de haut-parleur - Les connecteurs de fil robustes nickelés (+ et-) acceptent des cables de calibre 8 à 18 AWG.Les sorties de haut-parleur A et B sont cablées en parallèle à l'interne.
6. Telecommande de basses - Amplifie les signaux de basse fréquence de façon à couvir le bruit de la route et vous enmettre plein les oreilles.Le bouton de telecommande de basses permet un réglage à bande étroite sur 45 Hz, régblade de 0 dB à +18 dB, et compte un EQ Punch pour eliminer le déplacement de fréquence produit par l'amplification.La connexion se fait à l'aide d'un cable RJ-45 et peut être effectue de différentes façon de manière à permettre un accès facile.Une telecommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.
7. Commande de gain - La commande de gain d'entrée est prérgée de manière à correspondre à la sortie de la plupart des unités source. Elle peut être régée en fonction d'une variété d'unités source.
8. Filtre variable (P3001) - Filtre de Butterworth intégré de 12 dB/octave pour modes passé-haut (HP), passetout (AP) ou passé-bas (LP), réglabre de 40 à 400 Hz.
9. Filtre variable (P6001bd) - Les amplificateurs sont dotés d'un filtré de Butterworth intégré de 24 dB/octave dont le point de fréquence varie entre 35 Hz et 250 Hz. Le filtré est régèle sur passée-bas (LP)
10. Prises d'entrée RCA - Les prises RCA de norme industrielle permettent une connexion facile pour les entrées de signaux. Il sont plaqués de nickelés pour résister à la détérioration de signal due à l'effet de la corrosion.
11. Extension ampli RCA - L'extension ampli permet de connecter en guirlande un second ampli en evitant d'acheminer des cables RCA supplémentaires de l'avant du vehicule vers l'emplacement de l'ampli arriere.

12. Borne REM - Le connecteur de fil robuste nickel en C accepte des cables de calibre 12 à 24 AWG. Cette borne permet d'allumer et déteindre à distance l'amplificateur lorsqu'un courant de +12V c.c. est envoyé.

13. Bornes d'alimentation - Les connexions d'alimentation et de masse sont nickelées et peuvent accueillir des cables de calibre allant jusqu'à 4 AWG.

14. Fusibles - Ces fusibles ATC sont facilement accessibles en cas de defaillance. Remplacez tous les fusibles par des fusibles de type et de capacité identiques.Voir les Spécifications en ce qui concerne la capacité des fusibles.
15. Filtre infrasonique - Filtre passé-haut 28 Hz concu pour empêcher la transmission, de l'ampli au subwoofer, des fréquences inférieures à la plage sonore. Par conséquent, cela améliore le rendement et la puissance du subwoofer.

INSTALLATION

CONSIDERATIONS CONCERNANT L'INSTALLATION

Voici la liste d'outils requis pour l'installation :

Voltmetre-ohmmetre

Pince à dénuder

Pince à sertir

Coupe-fils

Tournevis à embout cruciforme n° 2

Clé de borne de batterie

Perceuse a main avec mèches assorted

Tube thermoretrecissable de 1/8 po de diametre

Connecteurs assortis

Longueur adequate — Fil d'alimentation rouge

Longueur adequate — Fil d'allumage à distance

Longueur adequate — Fil de masse noir

Cette section traite de points concernant le vehicule dont il faut tener compte pour l'installation de votre nouvel ampli. Vous sauverez du temps en planifiant à l'avance la disposition du système et du cablage. Assurez-vous, entre autres, que chaque composant du système est facilement accessible pour les réglages.

MISE EN GARDE: si vous vous sentez incapable d'installer l'appareil vous-même, confiez la tâche à un technicien qualifié.

MISE EN GARDE: avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

Avant de commencer l'installation, suivez ces règes toutes simples :

1. Prenez soit de bien dire et comprendre les instructions avant d'installer l'appareil.
2. Par mesure de sécurité, veuilles débrancher le fil négatif de la batterie avant de commencer l'installation.
3. Pour facilitier le montage, nous vous suggerons de dérouler tous les fils avant d'instructor l'appareil.
4. Acheminez tous les cables RCA de façon groupée, à l'ecart des fils à courant élevé.
5. Utilisez des connecteurs de haute qualite pour assurer une installation fiable et minimiser la perte de signal ou de puissance.
6. Réfléchissez avant de percer quoi ce soit! Faites attention de ne pas couper ou percer le réservoir d'essence, les conduites de carburant, de frein, hydrauliques ou de dépression, ou le câblage électrique lorsque vous travailliez sur un vehicule.
7. Ne faites jamais passer les fils sous le vehicule. Il vaut moins les installer à l'intérieur du vehicule pour assurer une meilleure protection.
8. Évitez de faire passer les fils par dessus ou à travers des bords tranchants. Tout fil acheminé à travers du métal, un pare-feu en particulier, doit être protégé avec des bagues en caoutchouc ou plastique.
9. Protégéz TOUJOURS la batterie et le circuit électrique des dommages potentiels à l'aide de fusibles. Installez un porte-fusible et un fusible appropriés sur le cable d'alimentation de +12 V à moins de 45,7 cm (18 po) de la borne de batterie.
10. Préparez la masse du chassin en gratant toute trace de peinture de la surface métallique afin d'assurer une bonne mise à la masse. Les connexions de masse doivent être aussi courtes que possible et toujours connectées à du métal soudé à la carrosserie ou au chassin du vehicule.

EMPLACEMENTS DE MONTAGE

Compartment moteur

Ne montez jamais cet apparéil dans le compartmentement moteur. Cela entrainerait l'annulation de la garantie.

Montage dans le coffre

Un montage vertical de l'ampli assure un refroidissement adequat.

Le montage de l'ampli sur le plancher du coffre assure un refroidissement optimal.

Le montage de l'ampli à l'envers, sur la tablette arrière, n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

Montage dans l'habitacle

Le montage de l'ampli dans l'habitacle passager est acceptable à condition qu'il reçoive suffisamment d'air pour se refroidir. Si vous comptez installer l'ampli sous le siège du vehicule, prévoyez un écartement d'au moins 2,54 cm (1 po) autour du dissipateur thermique de l'ampli.

Un écARTement inférieur à cela n'assure pas un refroidissement satisfaisant, nuit à la performance de l'ampli et est, pas conséquent, fortement déconseillé.

BATTERIE ET CHARGE

Les amplificateurs exercent une charge accrue sur la batterie et le système de charge du vehicule. Nous vous conseillons de vérifier l'etat de l'alternateur et de la batterie pour vous assurer que le système électrique puisse supporter la charge accrue de votre système stéreo. Les systèmes ELECTRIQUES ordinaires en bon état sont normalement capables de fournir sans problème la charge supplémentaire requise par les amplis Punch. Toutefois, la durée de vie de la batterie et de l'alternateur peut s'en trouver affectée légèrement. Pour maximiser la performance de votre ampli, nous vous sugérons d'utiliser une batterie à usage intensif et un condensateur de stockage d'énergie.

CÁBLAGE DU SYSTÉME

MISE EN GARDE : si

you ne vous sentez pas à l'aise pour effectuer vous-même le câblage de votre nouvel apparéil, veuillez confier l'installation à votre distributeur/agréed Rockford Fosgate.

MISE EN GARDE :

avant d'entamer l'installation, déconnectez la broche négative (-) de la batterie pour éviter tout risque de blessures, d'incendie ou de dommages à l'appareil.

MISE EN GARDE : évitez de faire passer les fils d'alimentation pres des câbles

d'entrée de signaux faibles, de l'antenne, des cables d'alimentation, des équipements ou faisceaux sensibles. Les fils d'alimentation transportent un courant élevé et peuvent produit du bruit dans le système audio.

1. Planifiez l'acheminement des fils. Gardez les cables RCA ensemble mais en les isolant des cables d'alimentation de I'ampli et des autres accessoires automobiles de forte puissance, particulièrement les moteurs electriques, pour éviter que le signal audio ne subisse d'interfERENCE de bruit provenant de champs de rayonnement electriques. Si vous faites passer les fils par un pare-feu ou autre barrière metallique, protégéz-les à l'aide de bagues en caoutchou ou en plastique pour éviter les courts-circuits. Conservez

toute la longueur des fils pour l'instant.Vous l'ajusterez plus tard.

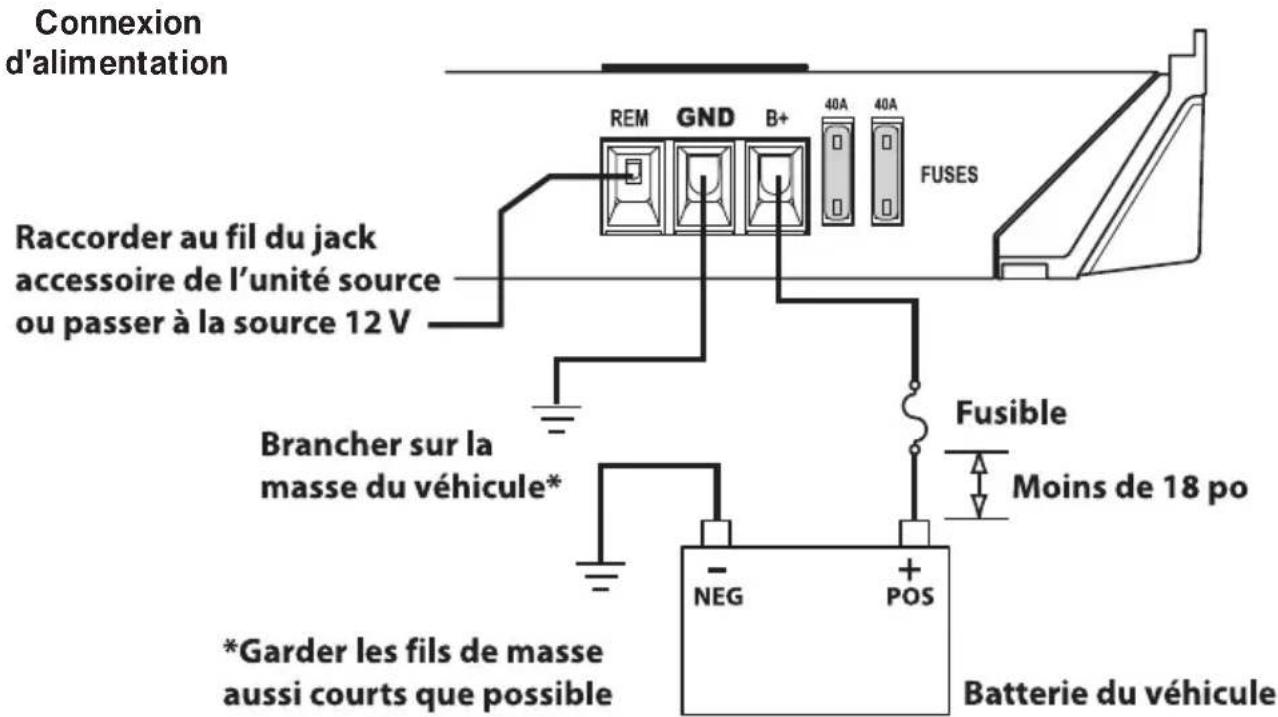

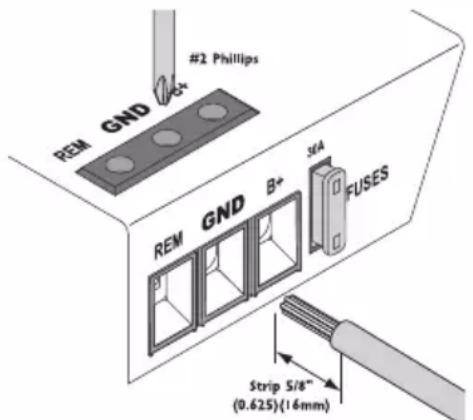

1. Préparez le fil ROUGE (cable d'alimentation) qui devra etre relié à l'ampli en dénudant 5/8 po (1,6cm) de son extrémité. Insérez la partie dénudée dans la borne B+ , puis fixez le fil en vissant la vis sans tete.

REMARQUE: Le cable B+ DOIT compter un fusible à 18 po (45,7 cm) ou moins de la batterie du vehicule. Installez le porte-fusible sous le capot et assurez-vous que les connexions sont étanches.

1. Coupez le fil ROUGE (cable d'alimentation) à moins de 18 po (45,7 cm) de la batterie et épissez un portefusible en ligne.Voir les Spécifications en ce qui concerne la capacité du fusible à utiliser. N'INSTALLALLEZ PAS le fusible pour l'instant.
2. Dénudez 1/2 po de l'extrémité de batterie du cable d'alimentation et sertissez une grosse casse à anneau sur le cable. Connectez la cosse à la borne positive de la batterie. N'installez pas le fusible pour l'instant.
3. Préparez le fil NOIR (cable de mise à la masse) qui devra être relié à l'ampli en dénudant 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne GND, puis fixez le fil en vissant la vis sans tête. Préparez la masse du chassin en grattant toute trace de peinture de la surface métallique et en nettoyant soignement pour éliminer tout dépôt de saleté et de graisse. D'nudez l'autre extrémité du fil et fixez un connecteur en annexe. Fixez le cable au chassin à l'aide d'une vis non anodisée et une rondelle en étoile.

REMARQUE: Gardez le fil NOIR (masse) aussi court que possible. Toujours inférieur à 30 po (76,2 cm).

1. Préparez le fil d'activation REM qui devra etre relié à l'ampli en dénudant 1,6 cm 5/8 po (1,6 cm) de son extrémité. Insérez la partie dénudée dans la borne REM, puis fixez le fil en vissant la vis sans tête. Connectez l'autre extrémité du fil REM à une source positive commutée de 12 volts. La tension commutée provient généralement du cable d'allumage d'ampli de la source audio. Si la source audio ne comporte pas une telle sortie, nous recommendons de raccorder un interrupteur mécanique en ligne avec une source de 12 volts pour activer l'ampli.
2. Montez solidement l'ampli sur le vehicule ou le rack d'ampli. Prenez soit de ne pas le fixer sur des panneaux en carton ou en plastique. Les vis pourrait en effet se decoller des panneaux sous I'effet des vibrations de la route ou des arrets soudains du vehicule.
3. Connectez le signal à l'ampli en branchant les cables RCA dans les prises d'entrée de l'ampli.9. Connectez les haut-parleurs : dénudez les fils des haut-parleurs de 1/2 po et insérez la partie dénudée dans la borne du haut-parleur, puis serrez la vis sans tête pour fixer le tout. Veillez à respecter la polarité des haut-parleurs. NE mettez PAS les fils de haut-parleur à la masse sur le chassis car cela pourrait cause un fonctionnement instable.
4. Effectuez une vérification finale du cablage pour vous assurer que toutes les connexions sont bien mises. Vérifiez toutes les connexions d'alimentation et de mise à la masse en vue de fils effilochés et de connexions desserrées pouvant cause des problèmes. Installez le fusible en ligne pres de la connexion de la batterie.

REMARQUE: vérifie les polarités de signal à l'aide des schémas.

MISE EN GARDE : Ces amplificateurs ne sont pas recommandés pour des charges d'impédance inférieures à 2 Ω

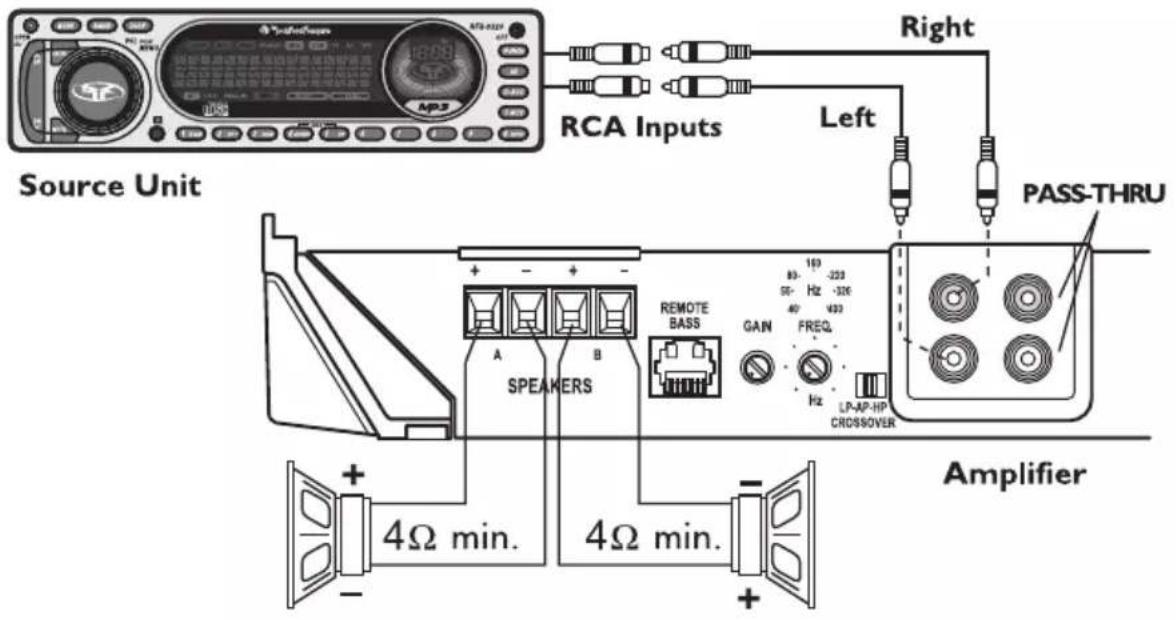

Connexion à 2 haut-parleurs

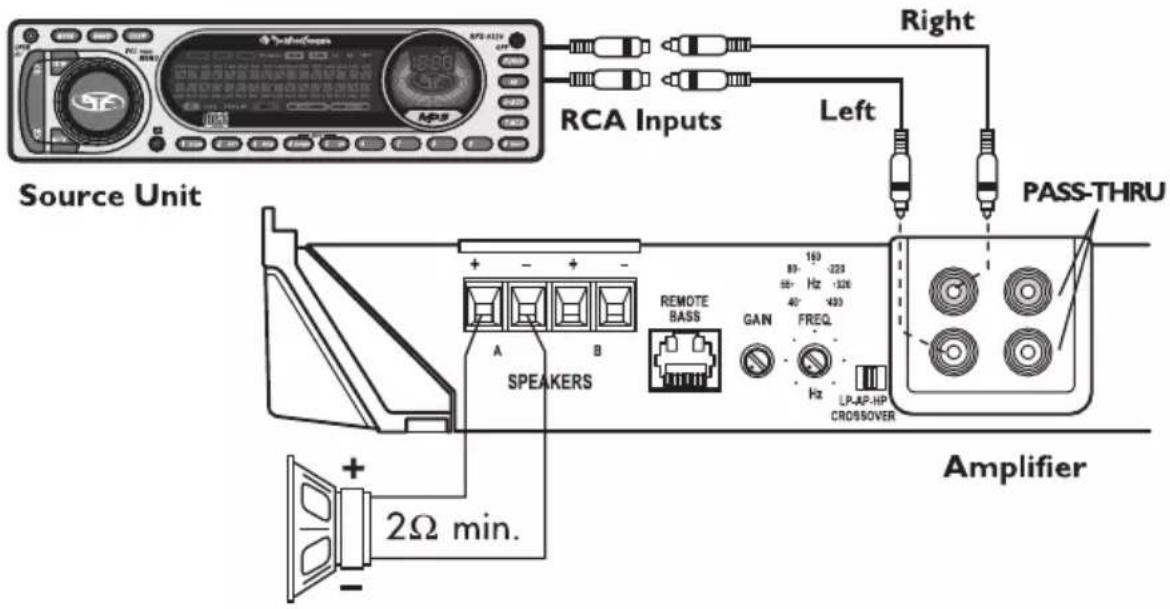

Connexion à 1 haut-parleur

FONCTIONNEMENT

BASSES PUNCH À TÉLECOMMANDE

Montage et installation

1. Trouvez un bon emplacement offrant un accès facile à l'appareil de télécommande.

REMARQUE : Vous pouvez monter l'appareil de différentes façon. Retirez le boîtier arrêté en insérant un petit tournevis à tête plate dans le trou allongé à l'arrière. Le boîtier peut être installé avec la languette de montage vers le haut ou vers le bas, ou laissé de côté pour une installation dans le panneau.

1. Acheminez le cable de la telekomande et branche-le a lampli.

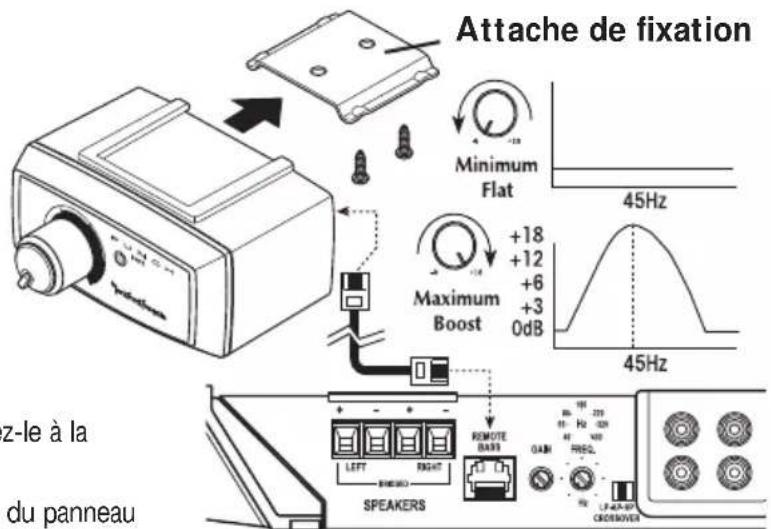

Installation sur le panneau extérieur

1. Servez-vous des vis fournies pour installer l'attache de fixation.

2. Glissez la télécommande sur l'attache de fixation jusqu'à ce qu'elle se mette en place d'un déclic.

3. Branchez le cable à la télécommande.

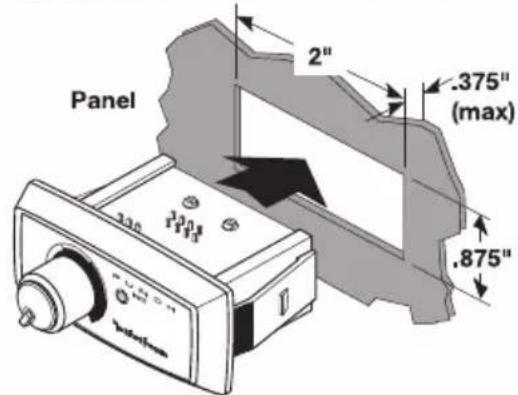

Installation dans le panneau

1. Decoupez un trou de 2 po x 7/8 po (5 cm x 2,2 cm) dans le panneau, avec une épaissur de panneau de 3/8 po (0,9 cm) maximum.Assurez-vous qu'il y a suffisamment d'espace dans la zone du panneau pour permettre une connexion.
2. Faites passer le cable par le trou et branchez-le à la télécommande.
3. Enforcez la télécommande dans la découverte du panneau jusqu'à ce qu'elle se mette en place d'un déclic.

Fonctionnement

1. Tournez dans le sens des aiguilles d'une montre pour amplifier les basses fréquences de l'ampli.

MISE EN GARDE : Une forte amplification peut produit un excess de mouvement de la membrane, ce qui peut l'endommager.

REMARQUE: Une télécommande de basses Para-Punch en option permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

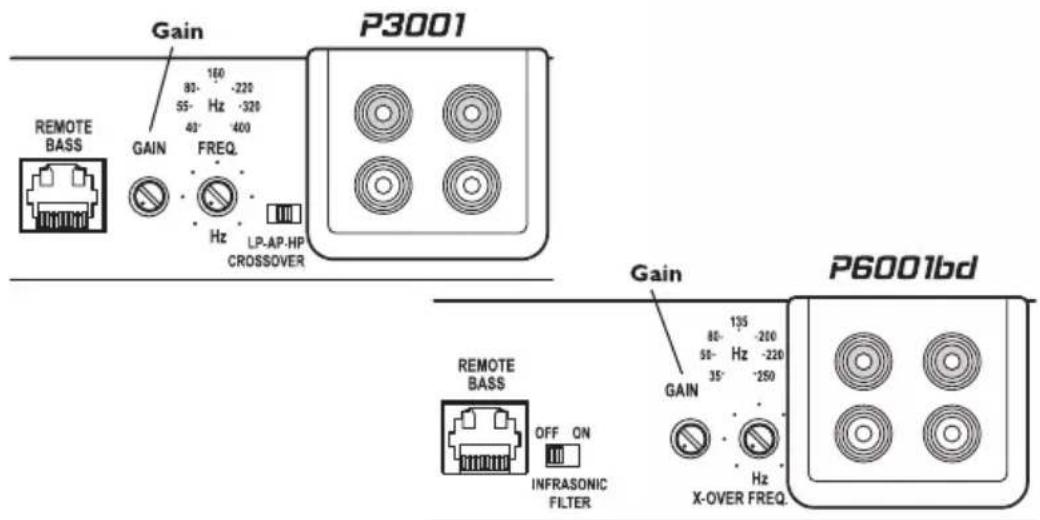

RéGLAGE DU GAIN

Pour régler le gain, tournez le bouton de gain de l'ampli vers son niveau le plus bas (sens anti-horaire).Augmentez le volume de la source audio jusqu'à produit une distorsion audible, puis baisseze-le jusqu'à ce que la distorsion devienne inaudible. Cela correspondant généralement au maximum du volume sur la plupart des unités source.Augmentez ensuite le gain de l'ampli jusqu'à ce que le volume soit ajustat. Les sources audio Rockford Fosgate ne produit pas de distorsion,vous peuvent donc metrele le volume au maximum.

REMARQUE: Mettez le gain au minimum pour assurer le meilleur rapport signal/bruit et la meilleure gamme dynamique. Pour la plupart des utilisateurs, un réglage au milieu assure un niveau de gain et de volume ajustat.

MISE EN GARDE :

Évitez de régler le gain de l'ampli trop haut car cela entraine une augmentation significative du bruit et des distorsions.

REMARQUE: pour un réglage plusapprofondi,communiquez avec le support technique de Rockford.

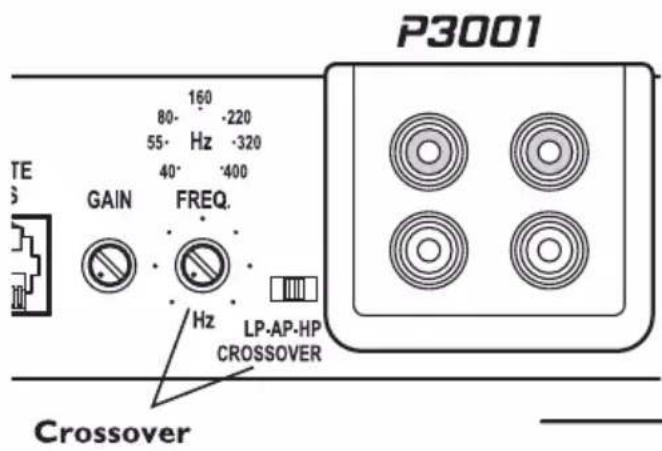

RéGLAGE DE LA FREQUENCY DU FILTRE PASSIF (P3001)

Lorsque le selecteur est en position HP,l'amplificateur est en mode passe-haut,ce qui laisseisser les fréquences situées au-dessus du point de coupure,réglable de 40 à 400 Hz.

Lorsque le selecteur est en position AP, l'amplificateur est en mode passet-tout, ce qui empêche tout filtrage et laisse passer toutes les fréquences.

Lorsque le selecteur est en position LP,l'amplificateur est en mode passe-bas,ce qui laisseisser les fréquences situées au-dessous du point de coupure,réglable de 40 à 400 Hz.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduallement jusqu'à atteindre le point de fréquence voulu.

RéGLAGE DE LA FREQUENCY DU FILTR PASSIF (P6001bd)

La fréquence du filtré peut être ajustée de 35 à 250 Hz. Le filtré est régé sur un fonctionnement en mode LP (passe-bas) uniquement.

Baissez complètement le niveau du filtré. Le système audio étant en fonctionnement, augmentez le niveau du filtré graduèlement jusqu'à atteindre le point de fréquence voulu.

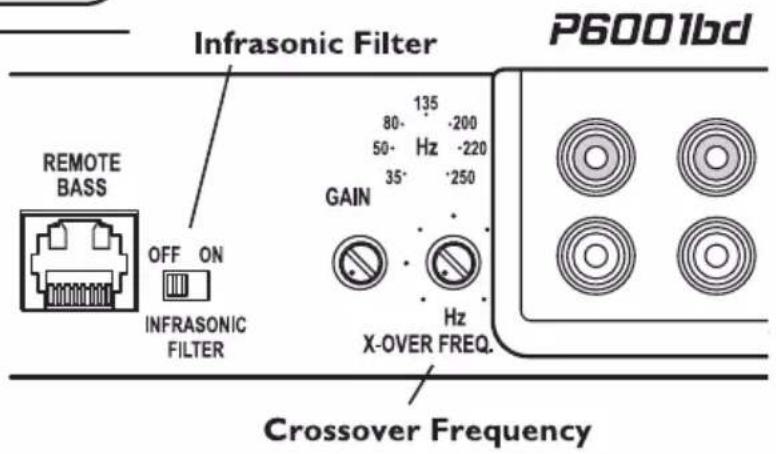

FILTRE INFRASONIQUE (P6001bd)

Lorsque l'interrupteur est mis sur « ON», le filtré infrasonique 28 Hz est activé et limite les basses fréquences transmises au haut-parleur de graves. Réglez-le selon votre goût en écouteant le système d'une façon puis de l'autre.

REMARQUE: Nous recommendons d'employer le filtré infrasonique en cas d'utilisation de haut-parleurs de graves de petit diamètre avec cet ampli.

Crossover Frequency

REMARQUE: si vous éprouvez des difficultés après l'installation, applique les procédures de dépannage ci-dessous.

Procedure 1 :verifiez que les connexions de l'ampli sont bien mises.

Verifiez que levoyant POWER (logo RF tourbillon) est allumé.Si c'est le cas, passez à l'étape 3,sinon poursuivez.

1. Vérifiez le fusible en ligne du cable positif de batterie. Effectuez un remplacement au besoin.
2. Verifie les fusibles de l'ampli.Effectuez un remplacement au besoin.
3. Vérifiez que la connexion de mise à la masse est branchée à une surface métallique propre du chassis du vehicule.
   Procedez à une réparation ou un remplacement si nécessaire.
4. Vérifiez la présence d'un courant de 10,5 à 15,5 volts au niveau de la borne positive de la batterie et du cable d'allumage à distance. Vérifiez la qualité des connexions des deux cables au niveau de l'ampli, de la stéreo, de la batterie et du portefusible. Procedez à une réparation ou un remplacement si nécessaire.

Procedure 2:Le voyant de protection ou thermique est allumé.

1. Si levoyant de protection est activé, cela indique la présence possible d'un court-circuit dans les connexions de haut-parleur.Verifiez si les connexions des haut-parleurs sont bonnes et servez-vous d'un ohm-metre pour voir s'il y a des courts-circuits dans le cablage des haut-parleurs. Le voyant de protection peut s allumer si l'impedance de haut-parleur est trop BASSE.
2. Si levoyant thermique est allumé, cela indique généralement que l'ampli fonctionne à très fortpe puissance alors que la circulation d'air autour de I'ampli est inadéquate.Eteignez le système et laissez-le refroidir.Verifiez que I'impédance de haut-parleur est bonne. Refaites le cablage au besoin.Le voyant thermique peut également s'allumer si la tension de la batterie est faible.Verifiez que le système de charge du vehicule assure une tension adequate.Si les procédures precedentes ne suffisent pas a résoudre le problème, il se peut qu'il y ait une anomalie dans I'ampli.Dans ce cas,appelez le service à la clientèle.

Procedure 3: Vérifiez la sortie audio de l'ampli.

1. Vérifiez que les connexions d'entrée RCA sont bonnes au niveau de la stéreo et de l'ampli. Vérifiez s'il y a des problèmes de torsion ou d'épissure tout le long des cables, etc. Testez la présence de courant c.a.au niveau des entrées RCA lorsque la stéreo est allumée. Procedez à une réparation ou un remplacement si nécessaire.
2. Debranche l'entree RCA de I'ampli. Branchez l'entree RCA de la stereo test directement aI'entree de I'ampli.

Procedure 4 :verifiez l'ampli si un crepitement se produit lorsque vous l'allumez.

1. Debranche le signal d'entrée reçu par l'ampli, puis allumez et éteignez l'ampli.
2. Si le bruit disparaît, connectez le fil REM de l'ampli à la source audio avec un module d'allumage temporisé.

OU

1. Utilisez une source de 12 Volts différente pour le fil REM de l'ampli (p.ex., directement de la batterie).
2. Si le bruit disparait,utilisez un relais pour isoler l'ampli du signal de bruit du demarrage.

Procedure 5:verifiez l'ampli si un bruit de moteur excessif se produit.

1. Acheminez tous les fils de signal (RCA, cables de haut-parleur) à l'ecart des fils d'alimentation ou de masse.

ou

1. Contournez tous les composants électriques situés entre la stéreo et l'ampli. Connectez la stéreo directement à l'entrée de l'ampli.Si le bruit disparait, l'unité contournée est la cause du bruit.

ou

1. Retirez les fils de masse de tous les composants électriques. Branchez de nouveau les fils à la masse, mais à des emplacements différents. Vérifie que ceux-ci sont propres, que le métal est brillant sans trace de peinture, ni rouille, etc.

OU

1. Ajoutez un deuxième fil de masse allant de la borne négative de la batterie au métal du chassis ou au bloc-moteur du vehicule.

ou

1. Faites effectuer par toute mécanien un essai de charge au niveau de l'alternateur et de la batterie. Vérifiez que le circuit électrique du vehicule fonctionne correctement, notamment le distributeur, les bougies et leurs cables, le régulateur de tension, etc.

Condensateurs PUNCH

Maintenez la puissance nécessaire pour votre ampli Punch.

Kits d'installation PUNCH

Divers kits d'installation sont disponibles pour vous permettre d'installer votre ampli Punch comme un professionnel.

Telecommande de basses Para-Punch

Celle-ci permet d'ajouter un bouton de réglage de fréquence centrale au bouton de réglage d'amplification.

Reportez-vous à notre site Web pour d'autres accessoires vous permettant de tirer profit pleinement de votre système.

www.rockfordfosgate.com

CHARACTERISTIQUES

MODELE - PUNCH P3001 P6001bd

Puisance nominale en continu (RMS) - Mesurée à 14,4 V (batterie)

Charge de 4 mono 150 watts x 4 300 watts x 4

Charge de 2 mono 300 watts x 4 600 watts x 4

Dimensions : Hauteur 6,09 cm 6,09 cm

Largeur 27,94 cm 27,94 cm

Longueur 29,72 cm 34,80 cm

Capacité du fusible de l'ampli (1) 40A / ATC (2) 30A / ATC

(ampères/type)

Capacité du fusible de la batterie 40A 60A

(Ampères) externe (non fourni)

Rapport signal/bruit >80 dB(A) @ 2 Volts RMS

Pente d'attenuation du filtré

Fréquence du filtré (P3001)

Fréquence du filtré (P6001bd)

Réponse en fréquence (P3001)

Réponse en fréquence (P6001bd)

Bande passante (P3001) de 20 Hz à 200 kHz ±3 dB

Vitesse de balayage

Distorsion IM (IHF)

Plage de réglage de tension de signal

Protection (P3001)

Protection (P6001bd)

Égalisation (basses Punch 45 Hz)

Impedance d'entree

Filtre infrasonique (P6001bd)

12 dB/octave Butterworth

variable de 40 à 400 Hz

LP (passe-bas) variable de 35 Hz à 250 Hz

de 20Hz à 20kHz± 0,5 dB

de 20 Hz à 250 Hz ±3 dB

30V / S

<0.05%

Variable de 150mV a 4V (entree RCA)

NOMAD - Un circuit de protection de sortie par calculateur analogique interne limite la puissance en cas de surcharge, et offre aussi une protection contre les court-circuits. Un interrupteur thermique eteint l'amplificateur en cas de surchauffe.

Le dispositif de protection de court-circuit arrête l'ampli en cas de détction d'une d'impédance trop basse ou d'un court-circuit au niveau des cables de haut-parleur. Un interrupteur thermique éteint l'amplificateur en cas de surchauffe.

variable de 0 à +18 dB, à 45 Hz

10 k-ohms

Seletable 12 dB/octave,-3 dB @ 28 Hz

Ces specifications sont conformes à la norme CEA-2006 portant sur la puissance des amplificateurs

Les specifications sont sujettes à changements sans préavis

Rockford Corporation offre une garantie limite sur les produits Rockford Fosgate selon les termes suivants :

Durée de la garantie

Sources audio, haut-parleurs,processeurs de signaux et amplificateurs PUNCH — 1 an

Amplificateurs POWER — 2 ans Amplificateurs Type RF — 3 ans

Tout produit remis à neuf en usine — 90 jours (réçu obligatoire)

Couverture

Cette garantie s'applique uniquement aux produits Rockford Fosgate vendus à des consommateurs par des distributeurs agreés Rockford Fosgate, aux États-Unis d'Amérique et leurs territoires. Les produits achétés par des consommateurs auprès d'un distributeur agréé Rockford Fosgate, dans un autre pays, sont couverts par le distributeur de ce pays et non par Rockford Corporation.

Quist couvert?

Cette garantie s'applique uniquement à l'acheteur initial du produit Rockford acheté aux États-Unis auprès d'un distributeur agréé Rockford Fosgate. Afin de bénéficier du service de garantie, l'acheteur doit fournir à Rockford une copie du reçu indiquant le nom du client, le nom du distributeur, le produit achété et la date d'achat.

Les produits jugés défectueux durant la période de garantie seront réparés ou replacés (par un produit jugé équivalent) au choix de Rockford.

Non-couverture

1. Dommages pour cause d'accident, d'abus, de mauvaise utilisation, d'eau, de vol, de transport
2. Coûts et frais relatifs au retrait ou à la réinstallation du produit
3. Service effectué par quelqu'un d'autres que Rockford ou un centre de service autorisé Rockford Fosgate
   4.Tout produit dont le numero de série a ete oblitere, altere ou enleve
4. Dommages suivents infliégés à d'autres composants
   6.Tout produit achete en dehors des Etats-Unis
   7.Tout produit qui n'a pas ete achete aupres d'un distributeur agreé Rockford Fosgate

Limineturlesgarantiesimplicites

Toute garantie implicite, y compris toute garantie d'adéquation à un usage particulier et de commerciamabilité, est limitée dans le temps à la période de la garantie expresse énoncée ci-dessus. Certaines juridictions ne permettent pas de limitation sur la durée des garanties implicites. En conséquence, l'exclusion ci-dessus peut ne pas vous être applicable. Aucune personne n'est autorisée à assume une quelconque autre responsabilité au nom de Rockford Fosgate relative à la vente de ce produit.

Pour l'obtention de service

Contactez le distributeur agree Rockford Fosgate qui vous a vendu ce produit.

Si vous avez besoin d'aide, appelez le service à la clientele Rockford au 1-800-669-9899. Voues nevez obtenir un numero d'autorisation de retour de marchandise (RA#) avant de renvoyer le produit à Rockford Fosgate. La responsabilité de l'envoi du produit à Rockford vous incoome entierement.

Garantie de l'Union Européenne

Ce produit est conforme aux exigences de garantie actuelles de l'UE.Voir votre distributeur agrée pour plus de détails.

Destinataire : Electronics

Impedenza d'ingresso

Filtro subsonico (P6001bd)

variabile da 0dB a +18dB @ 45Hz

10k ohm
