ASL5346LA - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Capacité	13 couverts
Nombre de programmes	5
Programmes de lavage	AutoFlex 45-70°C, Eco 50°C, Intensif 70°C, QuickPlus 60°C, Lavage d'attente
Classe de lavage	A
Classe de séchage	A
Consommation eau par cycle	10 L
Niveau sonore	44 dB(A)
Largeur	596 mm
Hauteur	818 mm
Profondeur	550 mm
Poids	36,92 kg
Alimentation électrique	200-240 V / 50-60 Hz
Départ différé	Jusqu'à 24 h
Protection anti-fuite	Aqua-contrôle
Raccordement eau	Eau froide ou chaude
Type d'installation	Encastrable intégrable
Référence constructeur (PNC)	91153618302 / 91153618304

FOIRE AUX QUESTIONS - ASL5346LA ARTHUR MARTIN

Quels programmes de lavage propose le ARTHUR MARTIN ASL5346LA ?

Ce lave-vaisselle dispose de 5 programmes : AutoFlex 45-70°C (adapté à tout type de vaisselle), Eco 50°C (usage quotidien économique), Intensif 70°C (vaisselle très sale), QuickPlus 60°C (lavage en 30 minutes) et Lavage d'attente (pré-rinçage sans détergent). Le programme Eco 50°C est recommandé pour un usage courant normal.

Comment programmer un départ différé sur l'ASL5346LA ?

Le départ différé permet de lancer un cycle jusqu'à 24 heures à l'avance. Sélectionnez d'abord votre programme, puis appuyez sur la touche départ différé pour régler le délai souhaité avant de valider. Le cycle démarrera automatiquement à l'heure programmée.

Le voyant sel est allumé, que faire ?

Ce voyant indique que le réservoir de sel régénérant est vide ou presque vide. Remplissez-le situé au fond de la cuve, sous le panier inférieur, avec du sel spécial lave-vaisselle. Ne jamais utiliser du sel de table : il endommagerait l'adoucisseur d'eau intégré.

Le voyant produit de rinçage est allumé, que faire ?

Ce voyant signale que le compartiment de liquide de rinçage est vide. Ouvrez le bouchon du distributeur sur la face interne de la porte et remplissez avec un produit de rinçage adapté. Le liquide de rinçage est indispensable pour un bon séchage et éviter les traces sur la vaisselle.

Quelle est la consommation en eau de l'ASL5346LA ?

La consommation est de 10 litres par cycle. Le programme Eco 50°C est le plus économique en eau et en énergie. Ce modèle affiche une classe de lavage A et une classe de séchage A.

Comment fonctionne la protection Aqua-contrôle ?

Le système Aqua-contrôle surveille en permanence l'arrivée d'eau pour détecter toute fuite. En cas de fuite détectée, il coupe automatiquement l'alimentation en eau afin de prévenir tout dégât des eaux. C'est une sécurité passive qui fonctionne sans intervention de l'utilisateur.

Quel programme choisir pour laver rapidement ?

Le programme QuickPlus 60°C lave la vaisselle en seulement 30 minutes. Il convient à une vaisselle peu ou moyennement sale. Pour de meilleurs résultats, ne surchargez pas le panier et utilisez la dose de détergent adaptée.

La vaisselle sort encore humide après le cycle, comment y remédier ?

Vérifiez en premier lieu que le compartiment de produit de rinçage est bien rempli, il améliore nettement le séchage. Vous pouvez aussi entrouvrir légèrement la porte en fin de cycle pour laisser la vapeur s'échapper. Ce modèle est classé séchage A : un résultat satisfaisant est attendu avec un bon produit de rinçage.

Comment nettoyer le filtre de l'ASL5346LA ?

Le filtre se trouve au fond de la cuve. Retirez le panier inférieur, dévissez le cylindre de filtre et démontez ses éléments. Rincez chaque partie sous l'eau courante avec une brosse douce. Nettoyez le filtre régulièrement, idéalement une fois par semaine, pour maintenir les performances de lavage.

Ce lave-vaisselle peut-il être raccordé à l'eau chaude ?

Oui, l'ASL5346LA accepte un raccordement à l'eau froide ou à l'eau chaude. Le raccordement à l'eau froide reste toutefois recommandé, car l'appareil chauffe lui-même l'eau à la température optimale définie par le programme sélectionné.

Quelle est la capacité et les dimensions de l'ASL5346LA ?

Ce lave-vaisselle encastrable 60 cm a une capacité de 13 couverts. Ses dimensions sont 596 x 818 x 550 mm (L x H x P) pour un poids de 36,92 kg. Il s'intègre dans un meuble cuisine standard de 60 cm de large.

Où trouver des pièces détachées pour l'ARTHUR MARTIN ASL5346LA ?

Le modèle est aussi référencé sous les PNC 91153618302 et 91153618304 (Arthur-Martin-Electrolux). Des sites comme spareka.fr ou 1001pieces.com proposent les pièces compatibles (résistances, pompes, paniers, joints, bras de lavage).

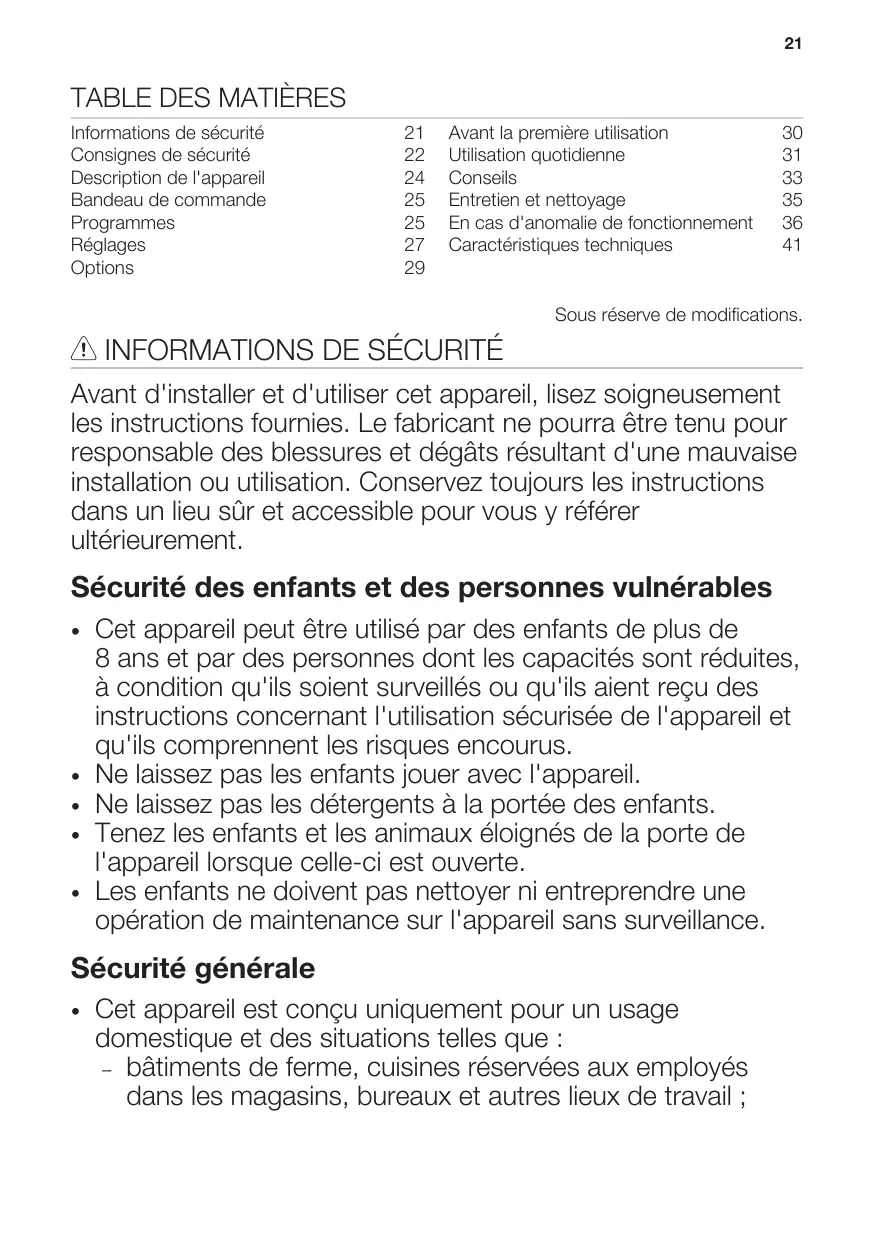

MODE D'EMPLOI ASL5346LA ARTHUR MARTIN

Informations de sécurité	21	Avant la première utilisation	30
Consignes de sécurité	22	Utilisation quotidienne	31
Description de l'appareil	24	Conseils	33
Bandeau de commande	25	Entretien et nettoyage	35
Programmes	25	En cas d'anomalie de fonctionnement	36
Réglages	27	Caracteristiques techniques	41
Options	29

Sous réserve de modifications.

Informations de sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultat d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités sont réduites, à condition qu'ils soient surveillés ou qu'ils aient reçu des instructions concernant l'utilisation sécurisée de l'appareil et qu'ils comprennent les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que :
• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.
• Ne modifiez pas les caractéristiques de cet appareil.
• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)
• Respectez le nombre maximal de 13 couverts.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontale.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si présents) ne doivent pas être obstrués par de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

Installation

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiantes est inférieure à 0°C.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

Connexion électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre. - Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien. Utilisez toujours une prise de courant de sécurité correctement installée. - N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le

Le remplacement du cordon d'alimentation de l'appareil doit être effectué par notre service après-vente/agréé.

• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le cable d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• Cet appareil est conforme aux directives CEE.
• Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

Raccordement à l'arrivée d'eau

Veillez à ne pas endommager les tuyaux de circulation d'eau. - Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire. - Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible. - Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un câble d'alimentation intérieur.

AVERTISSEMENT! Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le

Robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

Utilisation

• Ne montez pas sur la porte ouverte de votre appareil; ne vous asseyez pas dessus.
• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.
• N'enlevez pas la vaisse de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisse.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Maintenance

• Contactez votre service après-vente pour faire réparer l'appareil. N'utilisez que des pièces de rechange d'origine.
• Avant de contacter le service, assurez-vous de disposer des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle :

PNC:

Numéro de série :

Mise au rebut

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Débranche le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

1 Bras d'aspersion intermédiaire 2 Bras d'aspersion inférieur 3 Filtres 4 Plaque de calibrage 5 Réservoir de sel régénérer 6 Fente d'aération

7 Distributeur de liquide de rinceage 3 Distributeur de produit de lavage 9 Panier à couverts 10 Panier du bas Panier du haut

Le faisceau Beam-on-Floor est une lumière projetée sur le sol, sous la porte de l'appareil.

Lorsque le programme démarre, le faisceau rouge s'allume et reste allumé pendant toute la durée du programme. Lorsque le programme est terminé, le faisceau devient vert.

• En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.

Le faisceau Beam-on-Floor s'éteint lorsque vous arrêtez l'appareil.

1 Touche Marche/Arrêt 2 Affichage 3 Touche Delay 4 Touche Programme (haut) 5 Touche Programme (bas)

6 Touche XtraDry 7 Touche TimeManager 8 Touche Reset 9 Voyants

Voyants PROGRAMMES

Indicateur	Description
※	Voyant du réservoir de liquide de rinceage. Cevoyant est always eteint pendant le déroulement du programme.
⊗	Voyant du réservoir de sel régénérant. Cevoyant est always eteint pendant le déroulement du programme.

Programme	Degré de salissu-re Type de vaiselle	Phases du programme	Options
P1 Eco 50° 1)	• Normalement sale • Vaiselle et cou- verts	• Préavage • Lavage à 50 °C • Rincages • Sécage	• TimeManager • XtraDry
P2 AutoFlex 45°-70° 2)	• Tous • Vaiselle, cou- verts, plats et casseroles	• Préavage • Lavage de 45 °C à 70 °C • Rincages • Sécage	• XtraDry
P3 Intensive 70° 3)	• Très sale • Vaiselle, cou- verts, plats et casseroles	• Préavage • Lavage à 70 °C • Rincages • Sécage	• TimeManager • XtraDry
P4 QuickPlus 60° 4)	· Vaiselle fraî-chement salie · Vaiselle et cou-verts	· Lavage à 60 °C ou 65 °C · Rincages	· XtraDry
P5 Rinse & Hold 5)	· Tous	· Préavage

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.) 2) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme. 3) Ce programme comprend une phase de rince à haute température, pour des résultats plus hygiéniques. Au cours de la phase de rince, la température reste à 70 °C pendant au moins 10 minutes. 4) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps. 5) Avec ce programme, vous pouvez rincez rapidement les plats pour éviter aux résidus alimentaires d'accrocher aux plats, et aux odeurs d'envahir l'appareil. N'utilisez pas de produit de lavage avec ce programme.

Valeurs de consommation

Programme 1)	Eau (l)	Consommation électrique (kWh)	Durée (min)
P1 Eco 50°	9.9	0.932	195
P2 AutoFlex 45°-70°	7 - 12	0.6 - 1.4	40 - 150
P3 Intensive 70°	13 - 15	1.3 - 1.5	140 - 160
P4 QuickPlus 60°	9	0.9	30
P5 Rinse & Hold	4	0.1	14

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

Mode programming et mode utilisateur

Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.

En mode utiliser, vous pouvez modifier :

Le niveau de l'adoucisseur d'eau en fonction de la durée de l'eau. - L'activation ou la désactivation du signal sonore de fin de programme. - L'activation ou la désactivation de la notification du distributeur de liquide de rinçage vide.

Comment régler le mode programmation

L'appareil est en mode Programmation lorsque le numéro de programme P1 s'affiche.

Lorsque vous allumez l'appareil, il est généralement en mode Programmation. Cependant, si ce n'est pas le cas, vous pouvez régler le mode Programmation de la façon suivante :

Maintenez la touche Reset enfoncée jusqu'à ce que l'appareil passe en mode Programmation.

Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adéquat pour vous garantir de bons résultats de lavage.

Durete eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol/l	Degrés Clarke	Niveau de l'adou-cisseur d'eau
47 - 50	84 - 90	8.4 - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22	33 - 39	3.3 - 3.9	23 - 27	5 1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
Dégrés alle-mands (°dH)	Dégrés français (°fH)	mmol/l	Dégrés Clarke	Niveau de l'adou-cisseur d'eau
<4	<7	<0.7	<5	1 2)

1) Réglages d'usine. 2) N'utilise pas de sel à ce niveau.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 (avec ou sans sel régénérant), réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant.

Les pastilles tout-en-1 contenant du sel régénérant ne sont pas assez efficaces pour adoucir une eau dure.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches et enfoncées jusqu'à ce que les voyants et se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur .

Les voyants s'éteignent. Le voyant continue à clignoter. - L'affichage indique le réglage actuel : par ex., 5 L = niveau 5.

1. Appuyez sur la touche à plusieurs reprises pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

Notification du réservoir de liquide de rinçage vide

Le liquide de rinçage permet à la vaisselle de secher sans traces ni taches.

Le liquide de rincege est automatiquement libéré au cours de la phase de rinçage chaud.

Lorsque le réservoir du liquide de rincage est vide, l'indicateur du liquide de rincage apparait pour vous indiquer qu'il doit être rempli. Si vous utilisez des pastilles tout en 1 contenant un agent de rincege et que vous êtes satisfait des résultats du séchage, vous pouvez désactiver la notification de remplissage du liquide de rincage. Cependant, pour garantir des performances de séchage optimales, nous vous recommandons de toujours utiliser du liquide de rincage.

Si vous utilisez un détergent standard ou des pastilles tout en 1 sans agent de rincage, activez la notification pour que le voyant Remplissage du liquide de rincage reste actif.

Comment désactiver la notification du distributeur de liquide de rinçage vide

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisat à clignoter et que plus rien ne s'affiche.
2. Appuyez sur la touche
3. Les voyageants _R et s'éteignent. L'évoyant continue à clignoter. L'affichage indique le réglage actuel.
4. I d = notification du distributeur de liquide de rinçage vide activée.
5. d = notification du distributeur de liquide de rincege vide désactivée.
6. Appuyez sur « » pour modifier le réglage.
7. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

Signaux sonores

Des signaux sonores retentissent lorsqu'une anomalie de fonctionnement s'est produite. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches et enfoncées jusqu'à ce que les voyants et se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur

Les voyants _h et s'eteignent. Le voyant continue à clignoter. - L'affichage indique le réglage actuel : - Ob = Signal sonore désactivé. - Ib = Signal sonore activé.

1. Appuyez sur pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

Vous devez activer les options souhaitées chaque fois avant de lancer un programme. Vous ne pouvez pas activer ni désactiver des options pendant le déroulement d'un programme.

Certaines options ne sont pas compatibles entre elles. Si vous avez besoin des options incompatibles, l'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.

Activez cette option lorsque vous voulez améliorer les performances de séchage. En utilisant cette option, la durée de certains programmes, la consommation d'eau et la température du dernier rinçage peuvent être affectés.

L'option XtraDry n'est pas une option permanente et doit être sélectionnée à chaque cycle.

Comment activer l'option XtraDry

Appuyez sur HS+. Le voyant correspondant s'allume. Si cette option n'est pas compatible avec le programme, le voyant correspondant ne

s'allume pas ou clignote rapidement pendant quelques secondes, puis s'eteint. L'affichage indique la durée du programme réactualisée.

Cette option augmente la pression et la température de l'eau. Les phases de lavage et de séchage sont réduites.

La durée totale du programme diminue d'environ 50 %.

Les résultats de lavage seront les mêmes qu'avec la durée normale du programme.

Les résultats de séchage peuvent être moins satisfaisants.

Comment activer l'option timemanager

Appuyez sur ; le voyant correspondant s'allume.

Si cette option n'est pas compatible avec le programme, l'voyant correspondant ne s'allume pas ou clignote rapidement pendant quelques secondes, puis s'éteint.

L'affichage indique la durée du programme réactualisée.

Avant la première utilisation

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel regénérant.
3. Remplissez le distributeur de liquide de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

Réservoir de sel régénérant

ATTENTION! Utilisez uniquement du sel régénérant conçu pour les lave-vaiselles.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage en utilisation quotidienne.

Comment remplir le réservoir de sel régénérant

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).
3. Remplissez le réservoir avec du sel régénérant.

1. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.

1. Tournez le couvercle du réservoir de sel régénérant vers la droite pour refermer le réservoir de sel régénérant.

ATTENTION! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Après avoir rempli le réservoir de sel régénérant, lancez immédiatement un programme pour éviter la corrosion.

Utilisation quotidienne

1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

• Si le voyant du réservoir de Sel regénérant est allumé, remplissez le réservoir.

ATTENTION! Utilisez uniquement du liquide de rinçage spécifique conçu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincage dans le distributeur (A) jusqu'à ce qu'il atteigne le niveau « max »
3. Si le liquide de rincage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous supportez tournez le selecteur de quantite de livree (B) entre la position 1 (quantite minimale) et la position 4 ou 6 (quantite maximale).

• Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.
• Chargez les paniers.
• Ajoutez le produit de lavage.
• Réglez et lancez le programme adapté au type de vaisselle et au degré de salissure.

Utilisation du produit de lavage

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartiment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartiment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Fonction auto off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme de lavage. Au bout de 5 minutes si le programme n'a pas démarré.

Départ d'un programme

1. Laissez la porte de l'appareil entrouverte.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
3. Appuyez à plusieurs reprises sur la touche ou jusqu'à ce que l'affichage indique le nombre du programme que vous souhaitez lancer. Le nombre du programme s'affiche pendant environ 3 secondes, puis la durée du programme s'affiche.
4. Sélectionnez les options compatibles.
5. Fermez la porte de l'appareil pour démarrer le programme.

Démarrage d'un programme avec départ différé

1. Sélectionnez un programme.
2. Appuyez sur à plusieurs reprises jusqu'à ce que l'affichage indique le début pour le départ différé (de 1 à 24 heures).

Le voyant du départ différé s'allume.

1. Fermez la porte de l'appareil pour démarrer le décompte.

Pendant un décompte, il est possible d'allonger le début du départ différé, mais pas de changer le programme et les options.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du

programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Annulation du départ différé au cours du décompte

Lorsque vous annulez le départ différé, vous devez régler de nouveau le programme et les options.

Appuyez sur Reset jusqu'à ce que l'appareil soit en mode de sélection du programme.

Annulation du programme

Appuyez et maintenez enfoncé la touche Reset jusqu'à ce que l'appareil soit en mode Sélection de programme.

Raccordement

Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au quotidien, et vous aideront à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage. Utilisez toujours tout l'espace des paniers. Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.
• Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant.

Assurez-vous de la présence de produit de lavage dans le distributeur de produit de lavage avant de lancer un nouveau programme.

Fin du programme

Lorsque le programme est terminé, 0:00.

1. Pour éteindre l'appareil, appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto off l'éteigne automatiquement.
2. Fermez le robinet d'eau.

séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.

• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil. - Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de

rincage et de sel regénérant pour des résultats de lavage et de séchage optimaux.

Au moins une fois par mois, effectuez un cycle en utilisant un nettoyant spécifique jusqu'à partir cet appareil. - Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommendons d'utiliser des pastilles de détergent avec des programmes longs. - N'utilise que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

Que faire si vous ne voulez plus utiliser de pastilles tout en 1

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rincage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rincage sont pleins.
3. Lancez le programme le plus court avec une phase de rincage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincage libérée.
6. Activez la notification du distributeur de liquide de rinçage vide.

Chargement des paniers

Utilisez uniquement cet appareil pour laver des articles qui peuvent passer au lave-vaisselle. - Ne mettez pas dans le lave-vaiselle des articles en bois, en corne, en aluminium, en étain et en cuivre.

• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Enlevez les restes d'aliments sur les articles.
• Laissez tremper les casseroles contenant des restes d'aliments brûlés.
• Chargez les articles creux (tasses, verres et casseroles) en les retournant. La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ni se chevaucher. Mélangez les cuillères avec d'autres couverts.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner. Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés. Le bouchon du réservoir de sel est vissé.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régénérant et du liquide de rincage (sauf si vous utilisiez des pastilles tout en 1).
• La vaisselle est bien positionnée dans les paniers.
• Le programme est adapté au type de vaisselle et au degré de salissure.
• Vous utilisez la bonne quantité de produit de lavage.

Déchéance des paniers

1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

Entretien et nettoyage

AVERTISSEMENT! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

Nettoyage des filtres

Le système de filtres est composé de 3 parties.

1. Tournez le filtre (B) vers la gauche et sortez-le.

1. Retirez le filtre (C) du filtre (B).
2. Retirez le filtre plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtre plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION! Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras

En cas d'anomalie de fonctionnement

Si l'appareil ne démarre pas ou s'arrête en cours de programme. Avant de contacter le service après-vente agréé, vérifie si vous pouvez résoudre le problème par vous-même à l'aide des informations du tableau.

d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres.
• N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un programme long au moins 2 fois par mois. Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

AVERTISSEMENT! Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.

Pour certaines anomalies, l'écran affiche un code d'alarme.

La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.

Problème et code d'alarme	Cause et solution possibles
L'appareil ne s'allume pas.	• Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant.• Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fus-sibles.
Le programme ne démarre pas.	• Vérifie que la porte de l'appareil est fermée.• Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.L'appareil a lancé la procédure de rechargement de la rési-ne dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique ,10.	• Assurez-vous que le robinet d'eau est ouvert.• Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASSE. Pour obtenir cette information, contactez votre compagnie des eaux.• Assurez-vous que le robinet d'eau n'est pas obstrué.• Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.• Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
L'appareil ne vidange pas l'eau.L'affichage indique ,20.	• Assurez-vous que le siphon de l'évier n'est pas obstrué.• Assurez-vous que le filtre du tuyau de vidange de l'eau n'est pas obstrué.• Assurez-vous que le système du filtre interieur n'est pas obstrué.• Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité anti-débordement s'est déclenché.L'affichage indique ,30.	• Fermez le robinet d'eau et contactez le service après-vente agréé.
L'appareil s'accêté et redé-marre plusieurs fois en cours de fonctionnement.	• C'est normal. Cela vous garantit des résultats de lavage op-timaux et des économies d'énergie.
Le programme dure trop longtemps.	• Sélectionnez l'options TimeManager pour raccourcir la durée du programme.• Si vous avez sélectionné un départ différé, annulez-le ou attendez la fin du décompte.
Le temps restant sur l'affchage augmente et passepresque instantanément à la fin du programme.	Ceci est normal. L'appareil fonctionne correctement.
Petite fuite au niveau de la portecde l'appareil.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds régibles (si disponibles).La portecde l'appareil n'est pas centrefee avec la cuve. Réglez le pied arrêté (si disponible).
La portecde l'appareil est difficile à fermer.	L'appareil n'est pas de niveau. Desserrez ou serrez les pieds régibles (si disponibles).De la vaisselle dépasse des paniers.
Bruit de cliquetis ou de batte-ment à l'intérieur de l'appareil.	La vaisselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier.Assurez-vous que les bras d'aspersion peuvent tourner libre.
L'appareil déclenché le dis-joncteur.	L'ampérage n'est pas suffisant pour alimenter tous les appareils en cours de fonctionnement simultanément. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des apparèils qui sont en cours de fonctionnement.Défaut électrique interne de l'appareil. Faites appel à un service après vente agréé.

Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, éteignez puis rallumez-le. Si le problème persiste, contactez le service après-vente/agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente/agréé.

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème	Cause et solution possibles
Résultats de lavage insatisfaisants.	• Reportez-vous aux chapitres « Utilisation quotidienne », « Conseils » et au manuel de chargement du panier. • Utilisez un programme de lavage plus intense. • Nettoyez les jets des bras d'aspersion et le filtré. Repor-tez-vous au chapitre « Entretien et nettoyage » .
Résultats de séchage insatisfaisants.	La visselle est restée trop longtemps à l'intérieur de l'appareil, portefermée.II n'y a pas de liquide de rincege ou le dosage du liquide de rincege n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rincege.Les articles en plastiques peuvent avoir besoin d'être essuyés.Pour deailles performances de séchage, activez l'options XtraDry.Nous vous recommendons de toujours utiliser du liquide de rincege, même si vous utilisez déjà des pastilles tout-en-1.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.	La quantité de liquide de rincege libérée est trop importante. Placez le sélectionur de dosage du liquide de rincege sur le niveau le plus faible.La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisselle.	La quantité de liquide de rincege libérée n'est pas suffisante. Placez le sélectionur de dosage du liquide de rincege sur le niveau le plus élevé.II se peut que la qualité du liquide de rincege soit encause.
La visselle est mouillée.	Pour deailles performances de séchage, activez l'options XtraDry.Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température.Le distributeur de liquide de rincege est vide.II se peut que la qualité du liquide de rincege soit encause.II se peut que la qualité des pastilles tout-en-1 soit encause. Essayez une marque différente ou activez le distributeur de liquide de rincege et utilisez du liquide de rincege avec les pastilles tout-en-1.Laissez la porte du lave-vaisselle entrouverte quelques instantss avant desterolir la vaisselle.
L'intérieur de l'appareil est hu-mide.	Ce n'est pas un défaut de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les parois.
Mousse inhabituelle en cours de lavage.	Utilisez uniquement des produits de lavage pour lave-vais-selle.II y a uneuite dans le distributeur de liquide de rincege.Faites appel à un service après vente agréé.
Traces de rouille sur les couverts.	Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseur d'eau ». Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en argent et en acier inoxydable les uns à cotoé des autres.
Il y a des résidus de produit de lavage dans le distributeur de produit à la fin du programme.	La pastille de détergent est restée coincée dans le distributeur de produit de lavage et n'a donc pas été entière-ment éliminée par l'eau. L'eau ne peut pas éliminer le produit de lavage du distributeur. Assurez-vous que le bras d'aspersion n'est pas bloqué ou obstrué. Assurez-vous que la vaissele dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de produits de lavage.
Odeurs à l'intérieur de l'appareil.	Reportez-vous au chapitre « Nettoyage intéérieur ».
Dépôts calcaires sur la vaiselle, dans la cuve et à l'intérieur de la porte.	Le niveau de sel régénérant est bas, vérifie levoyant de remplissage. Le bouchon du réservoir de sel régénérant est déviscé. Votre eau est dure. Reportez-vous au chapitre « Adoucisseur d'eau ». Meme si vous employez des pastilles tout en 1, utilisez du sel régénérant et procédez à une régénération de l'adoucisseur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ». S'il reste des dépôts de tartre, nettoyez l'appareil avec un produit nettoyant pour apparèil spécialiement conçu à cet effet. Essayez différents produits de lavage. Contactez le fabricant du produit de lavage.
Vaissele ternie, décolorée ou ébréchée.	Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du panier. Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres

«Avant la première utilisation», «Utilisation quotidienne» ou «Conseils» pour connaître les autres causes probables.

Dimensions	Largeur / hauteur / profon-deur (mm)	596 / 818-898 / 550
Branchement électrique1)	Tension (V)	200 - 240
	Fréquence (Hz)	50 / 60
Pression de l'arrivée d'eau	Min. / max. bar (MPa)	0.5 (0.05) / 8 (0.8)
Arrivée d'eau	Eau froide ou eau chaude2)	max. 60 °C
Capacité	Couverts	13
Consommation électrique	Mode « Veille » (W)	5.0
Consommation électrique	Mode « Éteint » (W)	0.10

1) Reportez-vous à la plaque signalétique pour d'autres valeurs. 2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

En matière de protection de l'environnement

Veuillez recycler tous les matériaux portant le symbole. Aidez à protéger l'environnement pour les générations futures en jetant les matériaux d'emballage de façon adaptée. Ne jetez pas les appareils électriques portant le symbole.

avec les ordures ménagères. Jetez tous les produits électriques dans les points de collecte mis à disposition par les autorités locales ou dans les centres de recyclage commerciaux.
