ASF5206LOX - Lave-vaisselle ARTHUR MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle encastrable
Marque	Arthur Martin
Modèle	ASF5206LOX
Dimensions (L x H x P)	600 x 850 x 625 mm
Capacité	13 couverts
Consommation d'eau (programme ECO)	11 L
Consommation d'énergie (programme ECO)	1,039 kWh
Durée du programme ECO	227 minutes
Pression d'arrivée d'eau	0,5 à 8 bar (0,05 à 0,8 MPa)
Branchement électrique	220-240 V, 50 Hz
Programmes de lavage	ECO, Intensive 70°C, Normal 65°C, Rincage rapide
Fonctions spéciales	AirDry (ouverture automatique de la porte pour séchage), Départ différé (3h), Voyant de sel et liquide de rinçage
Adoucisseur d'eau	Intégré, réglable (10 niveaux)
Type de détergent compatible	Poudre, gel, pastilles tout-en-1, sel régénérant, liquide de rinçage
Matériau de la cuve	Acier inoxydable
Bras d'aspersion	3 bras (supérieur, intermédiaire, inférieur)
Système de filtres	3 pièces (plat + cylindrique + micro-filtre)
Consommation en veille	5,0 W
Consommation éteint	0,50 W
Sécurité enfants	Fermeture de porte sécurisée, déconseillé pour enfants sans surveillance
Entretien recommandé	Nettoyage des filtres et bras tous les mois, détartrage régulier
Réparabilité	Pièces détachées disponibles auprès du SAV agréé (utiliser des pièces d'origine)

FOIRE AUX QUESTIONS - ASF5206LOX ARTHUR MARTIN

Que faire si mon lave-vaisselle Arthur Martin ASF5206LOX ne démarre pas ?

Vérifiez que la porte est bien fermée, que la fiche est branchée et que le fusible n'a pas sauté. Si un départ différé est programmé, annulez-le ou attendez. Si le voyant Départ clignote, appuyez sur Départ. L'appareil peut prendre 5 minutes pour recharger la résine avant de démarrer.

Comment régler l'adoucisseur d'eau sur mon ASF5206LOX ?

L'appareil doit être en mode Programmation. Maintenez la touche Départ Différé enfoncée tout en tournant le sélecteur vers la gauche jusqu'au premier programme. Relâchez. Le nombre de clignotements indique le niveau actuel. Appuyez sur Départ Différé pour augmenter le niveau (de 1 à 10). Tournez le sélecteur sur Arrêt pour valider.

Pourquoi la vaisselle ressort-elle mouillée ?

Activez l'option AirDry si elle est disponible (ouvre la porte en fin de cycle pour un meilleur séchage). Vérifiez le niveau de liquide de rinçage et augmentez le dosage si nécessaire. Utilisez du liquide de rinçage même avec des pastilles tout-en-1. Assurez-vous que le programme comporte une phase de séchage.

Comment nettoyer les filtres du lave-vaisselle ?

Tournez le filtre (B) vers la gauche et sortez-le. Retirez le filtre (C) du filtre (B) puis le filtre plat (A). Lavez les filtres à l'eau courante. Remettez le filtre plat en place sous les guides, puis remontez les filtres (B) et (C) en tournant vers la droite jusqu'à la butée.

Que signifie un voyant de sel ou de liquide de rinçage allumé ?

Le voyant du réservoir de sel régénérant indique qu'il faut remplir le réservoir de sel. Le voyant de liquide de rinçage indique qu'il faut ajouter du liquide de rinçage dans le distributeur. Ces voyants s'éteignent pendant le déroulement du programme.

Mon lave-vaisselle ne vidange pas (voyant Fin clignote 2 fois). Que faire ?

Vérifiez que le siphon de l'évier n'est pas bouché et que le tuyau de vidange n'est pas tordu ou plié. Nettoyez le filtre d'arrivée d'eau si nécessaire. Si le problème persiste, contactez le service après-vente agréé.

Puis-je utiliser des pastilles tout-en-1 avec mon ASF5206LOX ?

Oui, mais réglez l'adoucisseur d'eau au niveau minimal et le distributeur de liquide de rinçage au niveau le plus faible. Si l'eau est très dure, utilisez du sel séparément. Pour les programmes courts, les pastilles peuvent ne pas se dissoudre complètement ; préférez les programmes longs.

Comment activer ou désactiver l'option AirDry ?

L'appareil doit être en mode Programmation. Tournez le sélecteur sur Arrêt, puis maintenez Départ Différé et tournez vers la gauche jusqu'au premier programme. Relâchez. Tournez vers la gauche jusqu'au deuxième programme. Le voyant indique l'état (allumé = activé). Appuyez sur Départ Différé pour changer. Tournez le sélecteur sur Arrêt pour confirmer.

Que faire en cas de fuite d'eau sous l'appareil ?

Vérifiez que l'appareil est de niveau en ajustant les pieds. Si la porte est mal centrée, réglez le pied arrière. Si la fuite persiste, le système anti-débordement peut s'être déclenché (voyant Fin clignote 3 fois). Fermez le robinet d'eau et contactez le SAV agréé.

Comment entretenir l'intérieur de mon lave-vaisselle ?

Nettoyez régulièrement les filtres et les bras d'aspersion. Essuyez le joint de porte avec un chiffon humide. Une fois par mois, lancez un programme long avec un nettoyant spécifique pour lave-vaisselle. Pour éviter le calcaire, utilisez du sel et détartrez si nécessaire.

MODE D'EMPLOI ASF5206LOX ARTHUR MARTIN

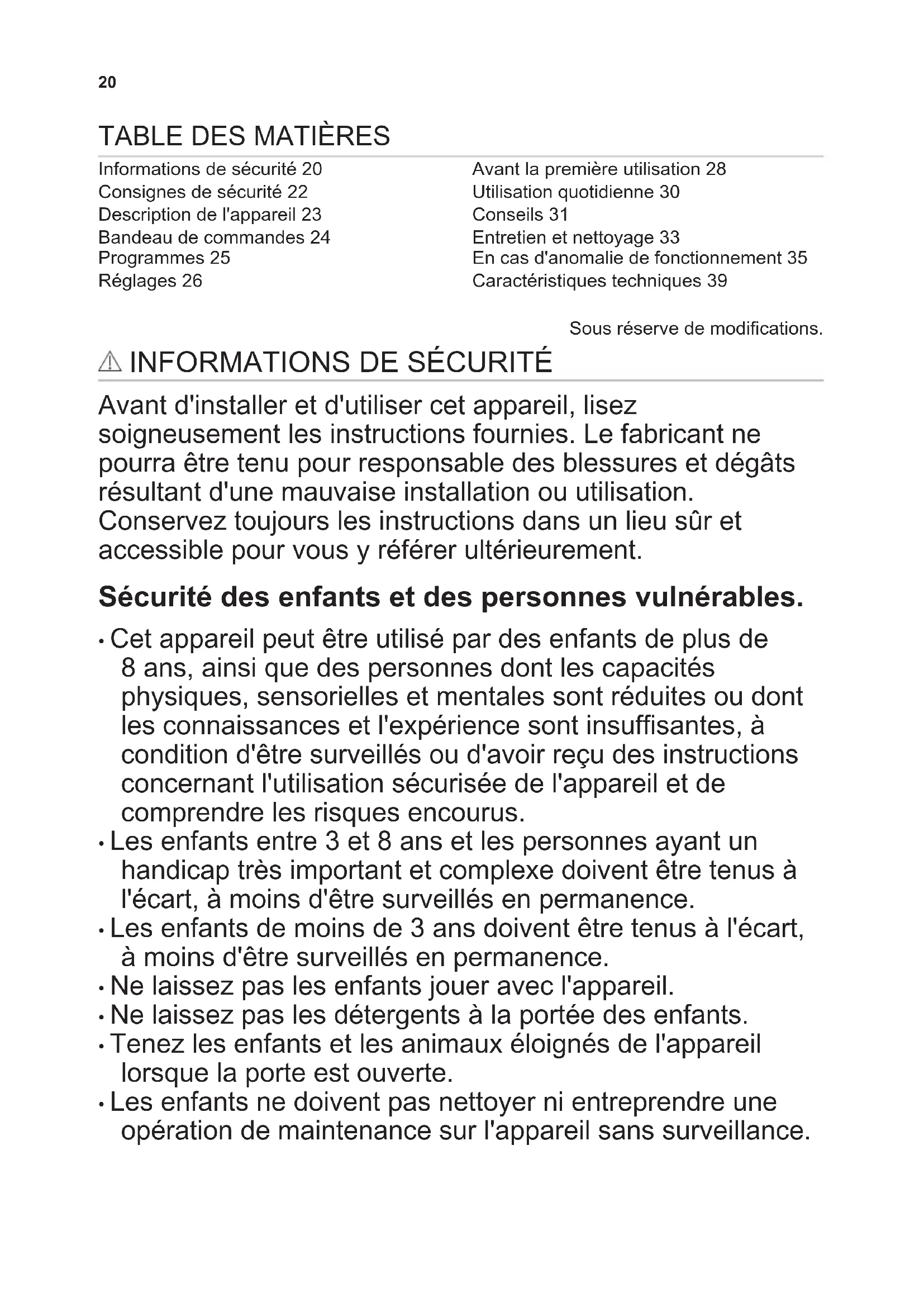

SOMMAIRE

Consignes de sécurité 2

Informations de sécurité 20

Consignes de sécurité 22

Description de l'appareil 23

Bandeau de commandes 24

Programmes 25

Réglages 26

Avant la première utilisation 28

Utilisation quotidienne 30

Conseils 31

Entretien et nettoyage 33

En cas d'anomalie de fonctionnement 35

Caractéristiques techniques 39

Sous réserve de modifications.

INFORMATIONS DE SÉCURITÉ

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation.

Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables.

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart, à moins d'être surveillés en permanence.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsque la porte est ouverte.
• Les enfants ne doivent pas nettoyer ni entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

• Cet appareil est conçu uniquement pour un usage domestique et des situations telles que :
• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour.
• Ne modifiez pas les caractéristiques de cet appareil.
• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (MPa)
• Respectez le nombre maximal de 13 couverts.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger.
• Placez les couverts dans le panier à couverts, avec les extrémités pointues vers le bas, ou placez-les dans le bac à couverts en position horizontale, bords tranchants vers le bas.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter de vous prendre accidentellement les pieds dedans.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulvérisez pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil. Si l'appareil dispose d'orifices d'aération à la base, veillez à ne pas les couvrir, par exemple avec de la moquette.
• L'appareil doit être raccordé au circuit d'eau à l'aide des tuyaux neufs fournis. N'utilisez pas de tuyaux provenant d'anciens appareils.

CONSIGNES DE SÉCURITÉ

Installation

AVERTISSEMENT ! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiante est inférieure à 0 °C.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Soyez toujours vigilant lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

Branchement électrique

AVERTISSEMENT ! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• Vérifiez que les paramètres figurant sur la plaque signalétique correspondent aux données électriques de votre réseau.
• Utilisez toujours une prise de courant de sécurité correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges. Veillez à ne pas endommager la fiche secteur ni le câble d'alimentation. Le remplacement du câble d'alimentation de l'appareil doit être effectué par notre service après-vente/agréé.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.
• Cet appareil est conforme aux directives CEE.
• Royaume-Uni et Irlande uniquement. Cet appareil est fourni avec un câble

d'alimentation de 13 A. Si vous devez changer le fusible de la fiche secteur, utilisez uniquement un fusible 13 A approuvé ASTA (BS 1362).

Raccordement à l'arrivée d'eau

Veillez à ne pas endommager les tuyaux de circulation d'eau. Avant d'installer des tuyaux neufs, des tuyaux n'ayant pas servi depuis longtemps, lorsqu'une réparation a été effectuée ou qu'un nouveau dispositif a été installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire. Pendant et après la première utilisation de l'appareil, vérifiez qu'aucune fuite n'est visible. Si le tuyau d'arrivée d'eau est endommagé, fermez immédiatement le robinet d'eau et débranchez la fiche de la prise secteur. Contactez le service après-vente pour remplacer le tuyau d'arrivée d'eau.

Utilisation

• Ne montez pas sur la porte ouverte de votre appareil ; ne vous asseyez pas dessus.
• Les produits de lavage pour lave-vaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.
• N'enlevez pas la vaisselle de l'appareil avant la fin du programme. Il se peut que la vaisselle contienne encore du produit de lavage.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.

Maintenance

• Pour réparer l'appareil, contactez un service après-vente agréé. Utilisez exclusivement des pièces d'origine.

Mise au rebut

AVERTISSEMENT ! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

DESCRIPTION DE L'APPAREIL

1 Plan de travail 2 Bras d'aspersion intermédiaire 3 Bras d'aspersion inférieur 4 Filtres 5 Plaque de calibrage 6 Réservoir de sel régénérant 7 Fente d'aération

8 Distributeur de liquide de rinçage 9 Distributeur de produit de lavage 10 Panier à couverts 11 Panier du bas 12 Panier du haut

BANDEAU DE COMMANDES

1 Voyant Marche/Arrêt 2 Indicateur de programme 3 Voyants 4 Touche Départ différé

5 Touche Départ 6 Sélecteur de programme

Voyants

Indicateur	Description
/	Phase de lavage. Il s'allume au cours de la phase de lavage.
\	Phase de séchage. Il s'allume au cours de la phase de séchage.
→|	Voyant de fin.
\	Voyant du réservoir de liquide de rinçage. Ce voyant est toujours éteint pendant le déroulement du programme.
\	Voyant du réservoir de sel régénérant. Ce voyant est always éteint pendant le déroulement du programme.

PROGRAMMES

Programme Degré de sa-lissure Type de vais-selle	Phases du pro- gramme	Valeurs de consommation
		1)Durée(min)	Con-somma-tionélectri-que(kWh)	Eau(l)
ECO 2)	Normalementsale Vaissselle et couverts	• Préavage • Lavage à 50 °C • Rincages • Séchage	227 1.039	11
皂	Très sale Vaissselle, cou- verts, plats et casseroles	• Préavage • Lavage à 70 °C • Rincages • Séchage	155 -170	1.5 - 1.7 14 - 15
	Normalementsale Vaissselle et couverts	• Préavage • Lavage à 65 °C • Rincages • Séchage	130 -140	1.4 - 1.6 15 - 17
4)	Vaissselle fraî-chement salie Vaissselle et couverts	• Lavage à 60 °C ou 65 °C • Rincages	30 0.8 10

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées. 2) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.) 3) Ce programme permet de laver une charge de vaisselle fraîchement salie. Il offre de bons résultats de lavage en peu de temps. 4) Utilisez ce programme pour rincer rapidement les plats, pour éviter que les restes de nourriture ne collent sur la vaisselle et que de mauvaises odeurs se dégagent de l'appareil. N'utilisez pas de produit de lavage avec ce programme.

Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numéro du produit (PNC) indiqué sur la plaque signalétique.

Mode Programmation et mode Utilisateur

Lorsque l'appareil est en mode Programmation, il est possible de sélectionner un programme et d'entrer en mode Utilisateur.

Paramètres disponibles en mode utilisateur :

• Le niveau de l'adoucisseur d'eau en fonction de la dureté de l'eau.
• Activation ou désactivation de la fonction AirDry.

L'appareil mémorise les paramètres enregistrés, il n'est donc pas nécessaire de le configurer avant chaque cycle.

Comment régler le mode Programmation

L'appareil est en mode Programmation lorsque le voyant Marche/Arrêt s'allume et que le voyant Départ commence à clignoter.

Après l'activation, l'appareil est en mode Programmation par défaut. Si ce n'est pas le cas, sélectionnez le mode Programmation de la façon suivante :

Maintenez les touches Départ et Départ Différé enfoncées simultanément jusqu'à ce que l'appareil se mette en mode Programmation.

Adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux de l'arrivée d'eau qui pourraient avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en minéraux est élevée, plus l'eau est dure. La dureté de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être réglé en fonction du degré de dureté de l'eau de votre région. Votre compagnie des eaux peut vous indiquer la dureté de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau adapté pour vous garantir de bons résultats de lavage.

Dureté de l'eau

Degrés alle-mands (°dH)	Degrés français (°fH)	mmol/l Degrés	Clarke	Niveau de l'adou-cisseur d'eau
47 - 50 84 -	90 8.4 - 9.0 58 - 63	10
43 - 46 76 -	83 7.6 - 8.3 53 - 57	9
37 - 42 65 -	75 6.5 - 7.5 46 - 52	8
29 - 36 51 -	64 5.1 - 6.4 36 - 45	7
23 - 28 40 -	50 4.0 - 5.0 28 - 35	6
19 - 22 33 -	39 3.3 - 3.9 23 - 27			5 1)
15 - 18 26 -	32 2.6 - 3.2 18 - 22	4
11 - 14 19 -	25 1.9 - 2.5 13 - 17	3
4 - 10 7 - 18	0.7 - 1.8 5 - 12	2
<4 <7 <0.7 < 5				1 2)

1) Réglages d'usine. 2) N'utilisez pas de sel à ce niveau.

Si vous utilisez un détergent standard ou des pastilles tout-en-1 (avec ou sans sel régénérant), réglez le niveau de dureté de l'eau approprié afin d'activer le voyant de remplissage du sel régénérant.

Les pastilles tout-en-1 contenant du sel régénérant ne sont pas assez efficaces pour adoucir une eau dure.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit être en mode Programmation.

1. Assurez-vous que l'indicateur de programme du sélecteur est sur la position Marche/Arrêt.
2. Pour entrer en mode utilisateur, maintenez la touche Départ Différé enfoncée. Simultanément, tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme indique le premier programme. Relâchez la touche Départ Différé lorsque les voyants Départ et Marche/Arrêt commencent à clignoter.

Le nombre de clignotements du voyant indique le niveau actuellement réglé. Par exemple 5 clignotements + pause + 5 clignotements = niveau 5.

1. Appuyez sur la touche Départ Différé à plusieurs reprises pour modifier le réglage. Le niveau augmente à chaque fois que vous appuyez sur la touche Départ Différé. Lorsque vous atteignez le niveau 10 et appuyez à nouveau sur la touche, le réglage revient au niveau 1.
2. Pour confirmer le réglage, tournez le sélecteur jusqu'à ce que l'indicateur de programme soit en position Marche/Arrêt.

AirDry

AirDry améliore les résultats de séchage en utilisant moins d'énergie.

Durant la phase de séchage, la porte s'ouvre automatiquement et reste ouverte.

ATTENTION ! Ne tentez pas de refermer la porte de l'appareil dans les 2 minutes suivant son ouverture automatique. Vous risqueriez d'endommager l'appareil.

AirDry est automatiquement activée avec tous les programmes, à l'exception des programmes si disponibles).

ATTENTION ! Si les enfants peuvent accéder à l'appareil, nous vous conseillons de désactiver l'option AirDry car l'ouverture de la porte pourrait présenter un danger.

Comment désactiver l'option AirDry

L'appareil doit être en mode Programmation.

Assurez-vous que l'indicateur de programme du sélecteur est sur la position Marche/Arrêt.

1. Pour entrer en mode utilisateur, maintenez la touche Départ Différé enfoncée. Simultanément, tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme indique le premier programme. Relâchez la touche Départ Différé lorsque les voyants Départ et Marche/Arrêt commencent à clignoter.
2. Tournez le sélecteur vers la gauche jusqu'à ce que l'indicateur de programme indique le deuxième programme.

L'indicateur indique le réglage actuel : on = AirDry est activé.

1. Appuyez sur Départ Différé pour modifier le réglage.
2. Si le voyant est éteint = AirDry est désactivé.
3. Pour confirmer le réglage, tournez le sélecteur jusqu'à ce que l'indicateur de programme revienne en position Marche/Arrêt.

AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le cas, réglez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant.
3. Remplissez le distributeur de liquide de rinçage.
4. Ouvrez le robinet d'eau.
5. Lancez un programme pour éliminer tous les résidus qui peuvent encore se trouver à l'intérieur de l'appareil. N'utilisez pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achevée. La procédure sera répétée régulièrement.

Réservoir de sel régénérant

ATTENTION ! Utilisez uniquement du gros sel spécialement conçu pour les lave-vaisselle. Le sel fin augmente le risque de corrosion.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage au quotidien.

Comment remplir le réservoir de sel

1. Tournez le couvercle du réservoir de sel régénérant vers la gauche et retirez-le.
2. Mettez 1 litre d'eau dans le réservoir de sel régénérant (uniquement la première fois).
3. Remplissez le réservoir avec 1 kg de sel régénérant (jusqu'à ce qu'il soit rempli).

1. Secouez doucement l'entonnoir par la poignée pour faire tomber les derniers grains qu'il contient.
2. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.

1. Tournez le couvercle du réservoir de sel régénérant vers la droite pour le refermer.

ATTENTION ! De l'eau et du sel peuvent sortir du réservoir de sel régénérant lorsque vous le remplissez. Afin d'éviter la corrosion, lancez immédiatement un programme après avoir rempli le réservoir de sel régénérant.

Comment remplir le distributeur de liquide de rinçage

ATTENTION ! Utilisez uniquement du liquide de rinçage spécialement conçu pour les lave-vaisselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rinçage dans le distributeur (A) jusqu'à ce qu'il atteigne le niveau « max ».
3. Si le liquide de rinçage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Vous pouvez tourner le sélecteur de quantité délivrée (B) entre la position 1 (quantité minimale) et la position 4 ou 6 (quantité maximale).

UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur le programme souhaité. Réglez le programme adapté au type de vaisselle et au degré de salissure.
3. Si le voyant du réservoir de sel régénérant est allumé, remplissez le réservoir.
4. Si le voyant du liquide de rinçage est allumé, remplissez le distributeur de liquide de rinçage.
5. Chargez les paniers.
6. Ajoutez le produit de lavage.
7. Lancez le programme.

Utilisation du produit de lavage

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartiment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartiment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

Utilisation de pastilles de détergent multifonctions

Si vous utilisez des pastilles qui contiennent du sel régénérant et du liquide de rinçage, ne remplissez pas le réservoir de sel régénérant ni le distributeur de liquide de rinçage.

1. Réglez l'adoucisseur d'eau au niveau minimal.
2. Réglez le distributeur de liquide de rinçage sur le niveau le plus faible.

Réglage et départ d'un programme

Départ d'un programme

1. Ouvrez le robinet d'eau.
2. Fermez la porte de l'appareil.
3. Tournez le sélecteur jusqu'à ce que l'indicateur de programme soit aligné sur le programme souhaité.

Le voyant Marche/Arrêt s'allume. Le voyant Départ commence à clignoter.

1. Appuyez sur la touche Départ.
2. Le programme démarre et le voyant de la phase de lavage s'allume.
3. Les voyants Marche/Arrêt et Départ s'allument.

Démarrage d'un programme avec départ différé

1. Sélectionnez le programme.
2. Appuyez sur la touche Départ Différé pour retarder le début du programme de 3 heures.

Le voyant du départ différé s'allume.

1. Appuyez sur la touche Départ.

Le voyant Départ s'allume.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Cela peut avoir un impact sur la consommation d'énergie et la durée du programme. Lorsque vous refermez la porte, l'appareil reprend là où il a été interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Ceci ne se produit pas si la porte est ouverte par la fonction AirDry.

Ne tentez pas de refermer la porte dans les 2 minutes suivant son ouverture automatique par la fonction AirDry car vous pourriez endommager l'appareil.

Si par la suite vous refermez la porte pendant 3 minutes, le programme en cours se terminera.

Annulation du départ différé au cours du décompte

1. Appuyez sur les touches Départ et Départ Différé et maintenez-les enfoncées.

CONSEILS

Raccordement

Les conseils suivants vous garantissent des résultats de lavage et de séchage optimaux au quotidien, et vous aident à protéger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.

enfoncées jusqu'à ce que le voyant Départ se mette à clignoter.

1. Appuyez sur la touche Départ pour lancer le programme.

Annulation du programme

Appuyez sur les touches Départ et Départ Différé en les maintenant enfoncées jusqu'à ce que le voyant Départ clignote. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

Fin du programme

Lorsque le programme est terminé, le voyant est allumé. Si vous n'utilisez pas l'appareil dans les 5 minutes qui suivent, l'appareil passe en mode Veille et tous les indicateurs s'éteignent. Cela permet de diminuer la consommation d'énergie.

1. Pour éteindre l'appareil, tournez le sélecteur jusqu'à ce que l'indicateur de programme soit en position Marche/Arrêt.
2. Fermez le robinet d'eau.
3. Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou sélectionnez un programme avec une phase de prélavage. Utilisez toujours tout l'espace des paniers.
4. Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvrent pas les uns les autres.
5. Vous pouvez utiliser du détergent, du liquide de rinçage et du sel régénérant séparément, ou des pastilles tout-en-un (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.
6. Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

Utilisation de sel régénérant, de liquide de rinçage et de produit de lavage

Utilisez uniquement du sel régénérant, du liquide de rinçage et du produit de lavage conçus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil. - Dans les régions où l'eau est dure ou très dure, nous recommandons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rinçage et de sel régénérant pour des résultats de lavage et de séchage optimaux. Au moins une fois par mois, effectuez un cycle en utilisant un nettoyant spécifique pour cet appareil. - Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisselle, nous recommandons d'utiliser des pastilles de détergent avec des programmes longs. - N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux instructions figurant sur l'emballage du produit de lavage.

Que faire si vous ne voulez plus utiliser de pastilles tout-en-un

Avant de commencer à utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément, effectuez la procédure suivante.

1. Réglez l'adoucisseur d'eau sur le niveau maximal.
2. Assurez-vous que le réservoir de sel régénérant et le distributeur de liquide de rinçage sont pleins.
3. Lancez le programme le plus court avec une phase de rinçage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la dureté de l'eau dans votre région.
5. Ajustez la quantité de liquide de rinçage libéré.

Chargement des paniers

• N'utilisez l'appareil que pour laver des articles adaptés au lave-vaisselle.
• Ne lavez pas au lave-vaisselle des articles en bois, en corne, en aluminium, en étain et en cuivre.
• Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
• Retirez les plus gros résidus alimentaires des plats.
• Faites tremper la vaisselle contenant des aliments brûlés avant de la placer dans l'appareil.
• Chargez les articles creux (tasses, verres et casseroles) en les retournant.
• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les objets légers dans le panier supérieur. Veillez à ce que les articles ne puissent pas bouger.
• Placez les petits articles et les couverts dans le panier à couverts. Assurez-vous que les bras d'aspersion tournent librement avant de lancer un programme.

Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés. Le bouchon du réservoir de sel régénérant est vissé.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régénérant et du liquide de rinçage (sauf si vous utilisez des pastilles tout-en-1).
• La vaisselle est bien positionnée dans les paniers.
• Le programme est adapté au type de vaisselle et au degré de salissure.

ENTRETIEN ET NETTOYAGE

• Vous utilisez la bonne quantité de produit de lavage.

Déchargement des paniers

1. Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.
2. Commencez par décharger le panier inférieur, puis le panier supérieur.

À la fin du programme, il peut rester de l'eau sur les parois et la porte de l'appareil.

AVERTISSEMENT! Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuent les résultats de lavage. Contrôlez-les régulièrement et nettoyez-les si nécessaire.

Nettoyage des filtres

Le système de filtres est composé de 3 parties.

1. Tournez le filtre (B) vers la gauche et sortez-le.

1. Retirez le filtre (C) du filtre (B).
2. Retirez le filtre plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtre plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtre (B) dans le filtre plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION! Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

Nettoyage extérieur

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer ni de solvants.

Nettoyage intérieur

• Nettoyez soigneusement l'appareil, y compris le joint en caoutchouc de la porte, avec un chiffon doux humide.
• Si vous utilisez régulièrement des programmes de courte durée, des dépôts de graisse et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommandons de lancer un

programme long au moins 2 fois par mois.

Pour maintenir des performances optimales, nous vous recommandons d'utiliser un produit de nettoyage spécifique pour lave-vaisselle une fois par mois. Reportez-vous aux instructions figurant sur l'emballage de ces produits.

EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'il s'arrête en cours de fonctionnement, vérifiez si vous pouvez résoudre le problème par vous-même en vous aidant des informations du tableau avant de contacter le Service après-vente/agréé.

AVERTISSEMENT ! Des réparations mal entreprises peuvent entraîner un grave danger pour l'utilisateur. Toute réparation ne doit être effectuée que par un technicien qualifié.

Pour certains problèmes, le voyant de fin clignote pour indiquer un dysfonctionnement.

La plupart des problèmes peuvent être résolus sans avoir recours au service après-vente agréé.

Problème et code d'alarme Cause et solution possibles
L'appareil ne s'allume pas. • Assurez-vous que la fiche du cable d'alimenta-tion est bien insérée dans la prise de courant. • Assurez-vous qu'aucun fusible n'est grillé dans la boîte à fusibles.
Le programme ne démarre pas. • Vérifiez que la porte de l'appareil est fermée. • Appuyez sur Départ. • Si vous avez scélectionné un départ différé, an-nulez-le ou attendez la fin du décompte. • L'appareil a lancé la procédure de recharge-ment de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minu-tes.
Problème et code d'alarme Cause et solution possibles
L'appareil ne se remplit pas d'eau. • Levoyant Fin clignote une fois de façon intermittente. • Levoyant Départ clignote en conti-nu.	• Assurez-vous que le robinet d'eau est ouvert. • Assurez-vous que la pression de l'arrivée d'eau n'est pas trop BASSE. Pour obtenir cette informa-tion, contactez votre compagnie des eaux. • Assurez-vous que le robinet d'eau n'est pas obstrué. • Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué. • Assurez-vous que le tuyau d'arrivée d'eau n'est pas tordu ni plié.
L'appareil ne vidange pas l'eau. • Levoyant Fin clignote 2 fois de fa-con intermittente. • Levoyant Départ clignote en conti-nu.	• Assurez-vous que le siphon de l'évier n'est pas obstrué. • Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité anti-déborde-ment s'est déclenché. • Levoyant Fin clignote 3 fois de fa-con intermittente. • Levoyant Départ clignote en conti-nu.	• Fermez le robinet d'eau et contactez le service après-vente agréé.
L'appareil s'accêté et redémarre plusieurs fois en cours de fonctionnement.	• C'est normal. Cela vous garantit des résultats de lavage optimaux et des économies d'éner-gie.
Le programme dure trop longtemps. • Si vous avez sélectionné un département différé, an-nulez-le ou attendez la fin du décompte.
Petite fuite au niveau de la porte de l'appareil.	• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglibres (si disponibles). • La porte de l'appareil n'est pas centrée avec la cuve. Réglez le pied arrêté (si disponible).
La porte de l'appareil est difficile à fer-mer.	• L'appareil n'est pas de niveau. Desserrez ou serrez les pieds réglibres (si disponibles). • De la vaiselle dépasse des paniers.
Bruit de cliquetis ou de battement à l'intérieur de l'appareil.	• La vaiselle n'est pas correctement rangée dans les paniers. Reportez-vous au manuel de chargement du panier. • Assurez-vous que les bras d'aspersion peuvent tourner librement.

Problème et code d'alarme Cause et solution possibles

L'appareil déclenché le disjoncteur. • L'ampérage n'est pas suffisant pour alimenter tous les apparêils en cours de fonctionnement simultanément. Vérifiez l'ampérage de la prise et la capacité du mètre, ou éteignez l'un des apparêils qui sont en cours de fonctionnement. • Défaut électrique interne de l'appareil. Faites appel à un service après vente agrée.

Reportez-vous aux chapitres « Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

Après avoir vérifié l'appareil, appuyez sur Départ. Si le problème persiste, contactez le service après-vente/agréé.

Pour les codes d'alarme ne figurant pas dans le tableau, contactez le service après-vente/agréé.

Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème Cause et solution possibles
Résultats de lavage insatisfaisants.	• Reportez-vous aux chapitres « Utilisation quotidienne», « Consels » et au manuel de chargement du pa-nier. • Utilisez un programme de lavage plus intense. • Nettoyez les jets des bras d'aspersion et le filtré. Repor-tez-vous au chapitre « Entretien et nettoyage ».
Résultats de séchage insatis-faisants.	• La vaisselle est restée trop longtemps à l'intérieur de l'appareil, porte fermée. • Il n'y a pas de liquide de rincege ou le dosage du liquide de rincege n'est pas suffisant. Augmentez le niveau de distributeur de liquide de rincege. • Les articles en plastiques peuvent avoir besoin d'être essuyés. • Pour deaillesures performances de séchage, activez l'options AirDry. • Nous vous recommendons de plusieurs utiliser du liquide de rincege, même si vous utilisez déjà des pastilles tout en 1.
Il y a des trainées blanchâtres ou pellicules bleuâtres sur les verres et la vaisselle.	• La quantité de liquide de rincege libérée est trop impor-tante. Placez le selectiveur de dosage du liquide de rincege sur un niveau plus faible. • La quantité de produit de lavage est excessive.
Il y a des taches et traces de gouttes d'eau séchéées sur les verres et la vaisselle.	• La quantité de liquide de rinceage libérée n'est pas suffi-sante. Placez le sélectionur de dosage du liquide de rincea-ge sur un niveau plus élevé. • Il se peut que la qualité du liquide de rinceage soit en cause.
La vaisselle est mouillée. • Pour de更好地 performances de séchage, activez l'options AirDry. • Le programme ne contient pas de phase de séchage ou une phase de séchage à basse température. • Le distributeur de liquide de rinceage est vide. • Il se peut que la qualité du liquide de rinceage soit en cause. • Il se peut que la qualité des pastilles tout en 1 soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rinceage et utilisez du liquide de rinceage avec les pastilles tout en 1.
L'intérieur de l'appareil est humide.	• Ce n'est pas un défaut de l'appareil. Il s'agit de la condensation de l'humidité contenue dans l'air sur les pa- rois.
Mousse inhabituelle en cours de lavage.	• Utilisez uniquement des produits de lavage pour lave-VAISSELLE. • Il y a une fuite dans le distributeur de liquide de rinceage. Faites appel à un service après-vente agréé.
Traces de rouille sur les cou- verts.	• Il y a trop de sel régénérant dans l'eau utilisée pour le lavage. Reportez-vous au chapitre « Adoucisseeur d'eau ». • Les couverts en argent et en acier inoxydable ont été placés ensemble. Évitez de placer les couverts en ar- gent et en acier inoxydable les uns à côte des autres.
Il y a des résidus de détergent dans le distributeur de produit de lavage à la fin du programme me	• La pastille de détergent est restée coincée dans le distributeur de produit de lavage, qui n'a donc pas été entièrément éliminée par l'eau. • L'eau ne peut pas éliminer le détergent du distributeur de produit de lavage. Assurez-vous que le bras d'asper- sion n'est pas bloqué ou obstrué. • Assurez-vous que la vaisselle dans les paniers ne bloquent pas l'ouverture du couvercle du distributeur de li- quide de rinceage.
Odeurs à l'intérieur de l'appa- reil.	• Reportez-vous au chapitre « Nettoyage intéieur ».
Dépôts calcaires sur la vais-selle, dans la cuve et à l'inté-rieur de la porte.	• Le niveau de sel régénérant est bas, vérifie levoyant de replissage. • Le bouchon du réservoir de sel régénérant est dévissé. • L'eau de votre arrivée est dure. Reportez-vous au chapi-tré « Adoucisseur d'eau ». • Mème si vous utilisez des pastilles tout en 1, utilisez du seul régénérant et règlez la régénération de l'adoucis-seur d'eau. Reportez-vous au chapitre « Adoucisseur d'eau ». • Si des dépôts de calcaire persistent, nettoyez l'appareil avec un nettoyant spécial pour le détartrage de l'appa-reil. • Testez différents produits de lavage. • Contactez le fabricant du produit de lavage.
Vaissselle ternie, décolorée ou ébréchée.	• Assurez-vous de ne placer dans l'appareil que des articles adaptés au lave-vaisselle. • Chargez et déchargez le panier avec précautions. Reportez-vous au manuel de chargement du panier. • Placez les objets délicats dans le panier supérieur.

Reportez-vous aux chapitres

« Avant la première utilisation », « Utilisation quotidienne » ou « Conseils » pour connaître les autres causes probables.

CARACTÉRISTIQUES TECHNIQUES

Dimensions Largeur / hauteur / profon-deur (mm)	600 / 850 / 625
Branchement électrique 1)	Tension (V) 220 - 240
	Fréquence (Hz) 50
Pression de l'arrivée d'eau Min. / max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Arrivée d'eau Eau froide ou eau chau-de 2)	max. 60 °C
Capacité Couverts 13
Consommation électrique Mode « Veille » (W) 5.0

Consommation électrique Mode « Éteint » (W) 0.50

1) Reportez-vous à la plaque signalétique pour d'autres valeurs. 2) Si l'eau chaude est produite à partir de sources d'énergie respectueuses de l'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

CE
