MODE D'EMPLOI Largo Quadral

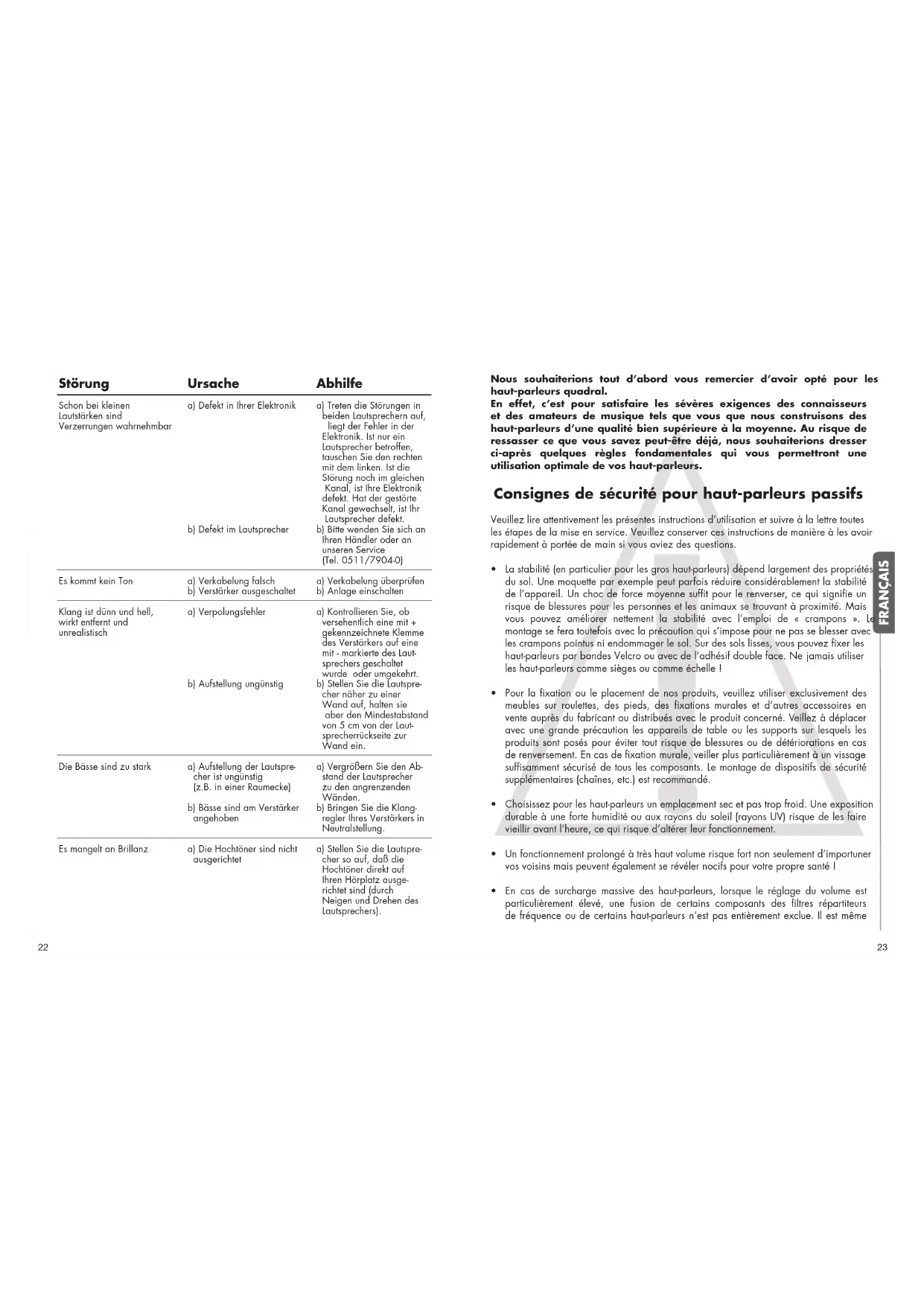

- La stabilité (en particulier pour les gros haut-parleurs) dépend largement des propriétés du sol. Une moquette par exemple peut parfois réduire considérablement la stabilité de l’appareil. Un choc de force moyenne suffit pour le renverser, ce qui signifie un risque de blessures pour les personnes et les animaux se trouvant à proximité. Mais vous pouvez améliorer nettement la stabilité avec l’emploi de « crampons ». Le montage se fera toutefois avec la précaution qui s’impose pour ne pas se blesser avec les crampons pointus ni endommager le sol. Sur des sols lisses, vous pouvez fixer les haut-parleurs par bandes Velcro ou avec de l‘adhésif double face. Ne jamais utiliser les haut-parleurs comme sièges ou comme échelle !
- Pour la fixation ou le placement de nos produits, veuillez utiliser exclusivement des meubles sur roulettes, des pieds, des fixations murales et d’autres accessoires en vente auprès du fabricant ou distribués avec le produit concerné. Veillez à déplacer avec une grande précaution les appareils de table ou les supports sur lesquels les produits sont posés pour éviter tout risque de blessures ou de détériorations en cas de renversement. En cas de fixation murale, veiller plus particulièrement à un vissage suffisamment sécurisé de tous les composants. Le montage de dispositifs de sécurité supplémentaires (chaînes, etc.) est recommandé.
- Choisissez pour les haut-parleurs un emplacement sec et pas trop froid. Une exposition durable à une forte humidité ou aux rayons du soleil (rayons UV) risque de les faire vieillir avant l‘heure, ce qui risque d‘altérer leur fonctionnement.
- Un fonctionnement prolongé à très haut volume risque fort non seulement d’importuner vos voisins mais peuvent également se révéler nocifs pour votre propre santé !
- En cas de surcharge massive des haut-parleurs, lorsque le réglage du volume est particulièrement élevé, une fusion de certains composants des filtres répartiteurs de fréquence ou de certains haut-parleurs n’est pas entièrement exclue. Il est même24 FRANÇAIS
Installation Afin d‘obtenir une acoustique du meilleur effet, il faut en règle générale essayer diverses installations et réaliser maints tests d‘écoute. Comme la pièce influe considérablement sur la restitution du son, nous vous apportons ici quelques idées astucieuses pour le positionnement de vos haut-parleurs quadral. Haut-parleur principal (frontal) Le positionnement des haut-parleurs dans la pièce d’écoute influe de manière non négligeable sur leur effet sonore. Ainsi, le placement à proximité des coins de la pièce conduit généralement à une restitution des basses bruyante et sans contours. En revanche, bien dégagés au milieu de la pièce, les haut-parleurs sont certes précis mais produisent un son clair plutôt mince. Le mieux est donc d’installer vos haut-parleurs de sorte que le dos du coffret se trouve à au moins 30 cm du mur le plus proche. La distance le séparant des murs latéraux devrait être même de l’ordre de 50 cm afin d‘éviter de bruyantes réflexions sur le mur. Les enceintes dites pour étagères déploieront toutes leurs qualités en les posant sur un trépied ou sur une étagère, en veillant à orienter les tweeters à hauteur d’écoute. Il faudra donc éventuellement placer les coffrets en angle et les incliner légèrement. Chaque haut-parleur devrait être placé à la même distance de la position d’écoute tandis que la distance des haut-parleurs les uns par rapport aux autres peut être plus courte que par rapport à l‘auditeur. Enceinte centrale frontale En raison de la diffusion de plus en plus large des téléviseurs Plasma et LCD, ces haut-parleurs ne sont plus dotés d’un blindage bloquant le rayonnement magnétique. Ces nouveaux types de téléviseurs ne sont plus sujets aux erreurs de couleur et de géométrie, ces dernières ENCEINTESCENTRALE FACE FRONT FRONTCAISONDE GRAVEARRIÈRE50 cm
théoriquement possible qu’un incendie se déclare à l’intérieur d’un haut-parleur dans de telles conditions de surcharge. Il est donc vivement recommandé de ne jamais laisser sans surveillance les haut-parleurs utilisés dans ce type d‘environnements à risques.
- En cas de fonctionnement à des volumes sonores exagérés, les bornes de raccordement du haut-parleur et de certains composants se trouvent à des tensions de 30 à 50 V. Vous devez donc absolument éviter de toucher les contacts des haut-parleurs non isolés lors du fonctionnement. Par ailleurs, il est impératif de ne pas insérer les mains ou les bras dans les orifices acoustiques (tubes Bass-Reflex) pour éviter tout risque de blessures. Les enfants et les animaux de compagnie sont particulièrement concernés par ce risque.
- Pour des raisons de sécurité, nous interdisons de manière générale l’ouverture des haut-parleurs, qu’ils soient en fonctionnement ou connectés, car ils risquent d’être soumis à l’intérieur à des tensions de 50 volts comme décrit ci-dessus.
- Danger de mort en cas de manipulation anormale de la tension secteur ! Un haut-parleur passif ne doit jamais être branché directement sur une prise secteur ! Raccorder les bornes de raccordement des haut-parleurs uniquement aux sorties correspondantes sur l’amplificateur. Tout raccordement de ces bornes au réseau électrique (230V/115V), de quelque nature que ce soit, est interdit et détruit directement le haut-parleur et les appareils connectés. Il est donc impératif d‘éviter de munir ces raccords de câbles de connecteurs susceptibles d‘être confondus avec des fiches secteurs.
- Les haut-parleurs non équipés d’un blindage magnétique peuvent provoquer une altération des couleurs voire une distorsion de l‘image télé. De manière générale, une distance de 50 cm est suffisante pour éviter ce risque de parasite. Evitez également de déposer cartes de crédit, disquettes, cassettes audio ou vidéo ou tous autres supports magnétiques sur le haut-parleur. Les informations qui y sont stockées risques d’être détruites. De même, il est déconseillé de faire fonctionner des appareils à bande magnétique dans les environs immédiats.26 FRANÇAIS
câble du haut-parleur, un fil est caractérisé par une couleur ou une forme spéciale. C’est la ligne positive que vous raccorderez à la borne rouge, l‘autre fil étant relié à la borne noire. Resserrez les vis à fond. Afin de garantir une polarité correcte, vérifiez également que le raccordement à votre amplificateur est bien correct. Là aussi, le fil caractérisé est à relier au pôle (+), l’autre à la borne à vis noire (-). Pour certains haut-parleurs quadral, vous avez le choix entre trois modes de fonctionnement. a) Mode conventionnel N‘enlevez pas le cavalier et raccordez le câble du haut-parleur conformément à l’illustration. b) Mode bifilaire Ouvrez le cavalier après avoir desserré les quatre bornes à vis au dos du haut-parleur et raccordez le câble conformément à l’illustration. c) Mode bi-ampli Ouvrez les cavaliers et raccordez le câble conformément à l’illustration. En mode bifilaire ou bi-ampli, les deux bornes à vis inférieures commandent le registre des graves, et les deux bornes supérieures celui des mediums et des aigus. Dans ces modes de fonctionnement, observez impérativement la polarité correcte et ne pouvant survenir que dans le cas de téléviseurs plus anciens encore dotés d’un tube. Dans ce cas, il est recommandé de placer l’enceinte centrale au dessous du téléviseur, à une distance d’au moins 30 cm , tout en gardant une distance d’au moins 20 cm par rapport au sol. Par ailleurs, nous conseillons d’incliner l’enceinte centrale de manière à orienter le tweeter vers l’auditeur. Ce n’est qu’ainsi que le système pourra déployer toutes ses sonorités. Enceinte centrale arrière Contrairement aux ensembles Surround 5.1, les systèmes 6.1 disposent d’un haut-parleur arrière supplémentaire que l’on placera derrière, légèrement au-dessus de la position d’écoute typique. Enceinte arrière L‘orientation du haut-parleur arrière vers la position d‘écoute est laissée au goût de chacun. Par ailleurs, certains auditeurs préfèrent positionner le haut-parleur arrière au-dessus de la hauteur d‘écoute. Il suffit alors de le placer sur un support mural stable, un pied élevé pour haut-parleur, une commode ou sur une étagère. Pieds et supports muraux Afin d’obtenir un positionnement optimal des haut-parleurs frontal et arrière, quadral propose également dans son programme de livraison des pieds et des supports muraux appropriés. Certains modèles de haut-parleurs sont même munis d’un évidement en forme de clé permettant de les fixer sur le mur arrière. Nous répondons volontiers à toutes vos questions au numéro de téléphone suivant : +49 (0) 511 7904-0, ou par courriel : ovs@quadral.com Raccordement à l’amplificateur Avant de brancher vos haut-parleurs à votre chaîne hi-fi ou Surround, vérifiez que l‘amplificateur / le récepteur est bien hors tension et son témoin lumineux de fonctionnement n’est pas allumé. Pour le raccordement, vous avez besoin d’un câble bifilaire spécial pour chaque haut-parleur. Veillez à une longueur suffisante, et ne coupez pas le câble trop court trop tôt pour pouvoir le dissimuler par la suite sous le tapis ou derrière un meuble. Pour les câbles d’une longueur supérieure à 5 m, nous recommandons une section transversale d‘au moins 2,5 mm2 par fil afin d’éviter toute perte de puissance inutile. Afin de garantir un bon contact, chaque extrémité des fils doit être dénudée sur 10 mm. Bornes à vis Pour le raccordement des câbles des haut-parleurs, chaque enceinte possède au dos une section de raccordement comportant des bornes à vis codées par couleur. Desserrez les bornes à vis et insérez l‘extrémité dénudée du câble dans le perçage ainsi dégagé. Sur le
Haut-médium Grave Ampli./ Unité de puissance Ampli./ Unité de puissance Ampli./ Unité de puissance Ampli./ Unité de puissance le cavalier28 FRANÇAIS
b) En ce qui concerne les enceintes compactes, le mode de réglage n’est soumis à aucune règle. Le mode approprié peut tout aussi bien être « large » que « small ». Ceci dépend du volume sonore que vous préférez et donc de votre impression sonore qui en découle (sur ce point, voir également chapitre « Attention distorsions ! »). Pour ce réglage, vous avez le choix suivant : Frontal : large/small Central : large/small Arrière : large/small Caisson de graves : yes c) Les enceintes posées au sol, ou les grandes enceintes pour étagères, idéales pour un puissant rendu des basses, devraient être configurées en mode « large“. Pour obtenir ce réglage, veuillez procéder de la manière suivante : Frontal : large Central : large Arrière: large Caisson de graves : yes/no Pour les enceintes centrales spéciales quadral, nous recommandons de manière générale le mode de réglage « small ». Caisson de graves Si votre amplificateur surround est équipé d’une sortie pour caisson de graves « Line- Subwoofer », vous avez la possibilité de l’exploiter en utilisant le câble en Y fourni avec le caisson de graves (cf. illustration). Dans ce cas, les enceintes frontales seront raccordées directement aux bornes des haut-parleurs frontaux de votre amplificateur. Pour le câblage, veuillez vous reporter au schéma de raccordement. Pour les réglages nécessaires à effectuer sur votre caisson de graves, veuillez consulter les instructions de service du caisson de graves actif. veillez à retirer les cavaliers sur le bornier des haut-parleurs pour éviter tout risque d’endommagement de votre amplificateur. Fonctionnement avec amplificateur Surround Une fois que vous avez placé et raccordé vos haut-parleurs conformément à l’illustration, vous devez maintenant procéder au réglage du gestionnaire des basses sur votre amplificateur Surround. Sur ce point, veuillez lire impérativement les instructions de service du fabricant de votre amplificateur. Etant donné que le gestionnaire des basses dépend avant tout de la configuration des haut-parleurs, nous vous indiquons ci-dessous quelques exemples de réglages. a) les petites et plus petites enceintes satellites doivent fonctionner en mode « small ». Pour obtenir ce réglage sur votre amplificateur, veuillez procéder comme suit : Frontal : small Central : small Arrière : small Caisson de graves : yes Subwoofer Surround-amplificateur à gauche à droîte30 FRANÇAIS
Attention aux distorsions Même si la puissance nominale d’un amplificateur est bien plus faible que la puissance musicale des enceintes connectées, une utilisation non correcte peut absolument endommager vos haut-parleurs. En effet, la puissance nominale indique uniquement le nombre de watts que l’amplificateur peut fournir aux haut-parleurs sans distorsions. En cas de surcharge de l’amplificateur, celui-ci dégage d’une part plus de puissance, et d‘autre part, il y ajoute un courant continu destructeur ainsi que des vibrations dans les hautes fréquences. Ce processus est appelé distorsion (clipping) et se traduit sur le plan sonore par de fortes distorsions dans les passages au volume fort. Lorsque des distorsions se font entendre, vous devez immédiatement baisser le volume pour ne pas mettre en danger vos enceintes. Des distorsions au niveau de l’amplificateur sont la conséquence typique d’une surcharge qui se produit toujours lorsque l’on tourne trop les boutons de réglage du volume et de la tonalité. Même lorsque le bouton de la tonalité est en position médiane, les amplificateurs courants atteignent leurs limites dès les premières impulsions sonores dès que le bouton du volume dépasse la position médiane. Conseils pour une meilleure acoustique
1. Mousse tendre contre les fortes basses
Les tonalités basses peuvent sembler parfois trop fortes en fonction des qualités acoustiques de la pièce d’écoute et du positionnement des haut-parleurs. Aussi certains haut-parleurs quadral sont- ils livrés avec des morceaux cylindriques de mousse à larges pores. Si les basses graves sont trop fortes dans la salle d’écoute, nous vous recommandons d’insérer intégralement ce cylindre de mous dans le tube bass-reflex de votre haut-parleur quadral. Veillez à ne pas trop l‘enfoncer à l‘intérieur du tube bass-reflex de manière à pouvoir retirer la mousse avec les doigts. Dans certains cas, cette méthode permet d’améliorer nettement la restitution des basses.
2. Afin de garantir un meilleur découplage acoustique des haut-parleurs par rapport au
sol, certaines enceintes posées au sol sont équipées d’un système permettant d’y fixer des crampons. Selon la pièce / le revêtement de sol, l‘emploi de crampons peut se révéler bénéfique.
3. Pour obtenir un meilleur découplage acoustique de la surface de pose pour
les enceintes centrales ou pour étagères, certains de ces modèles sont livrés respectivement avec 4 pieds de caoutchouc autocollants. Entretien des haut-parleurs Pour nettoyer vos haut-parleurs quadral, utilisez de préférence un chiffon doux et sec. Veuillez essuyez leurs boîtiers en aluminium dans le sens de la longueur, avec un chiffon humide. N’employez pas de solvants. Les systèmes de haut-parleurs (pour graves, médiums etc.) devraient être nettoyés qu’en cas de fort encrassement (un peu de poussière n’a aucune incidence sur le plan acoustique). Dans ce cas, utiliser un chiffon doux et sec ou un pinceau doux en exerçant une très faible pression, car vous risquez de détériorer les membranes. De manière générale, nous déconseillons de nettoyer les membranes des tweeters, car celles-ci sont extrêmement sensibles. On pourra débarrasser les faces avant en tissu d’éventuelles petites saletés en les tapotant doucement, en se servant d’un aspirateur ou en utilisant de la bande adhésive prévue à cet effet, ceci après avoir enlevé la face avant de l’enceinte. Dans le cas de salissures plus importantes, utiliser une mousse d’entretien sèche (du Spray Centralin par exemple) pour les enlever. Il ne faut en aucun cas nettoyer les faces avant à l’aide d’un produit humidifiant ! Les caractéristiques techniques de votre appareil sont indiquées au dos du coffret des haut-parleurs ou sur l’emballage.32 ESPAÑOL
Défaut Présence de distorsions même à faible volume Pas de son Son étriqué et clair: il semble distant et manque de réalisme. Basses trop puissantes Regitre aigu flou Origine a) Electronique défectueuse b) Enceinte défectueuse a) Mauvais branchement b) Amplificateur éteint a) Défaut de polarité b) Mauvaise disposition a) Mauvaise disposition des enceintes (par ex. dans un coin) b) Le niveau de grave de l’amplificateur est trop élevé a) Mauvaise orientation des tweeters Remède a) Si les distorsions apparaissent dans les deux enceintes, l’électro- nique est défectueuse. Si seule une d’entre elles est concernée, intervertir les deux enceintes: si les distorsions se mani- festent alors toujours sur le même canal, l’électro- nique est défectueuse. Si elles sont par contre maintenant passées sur l’autre canal, c’est l’enceinte qui est défectueuse. b) Prière de contacter votre revendeur ou le service après-vente quadral (tél.: +49 511 7904-0). a) Vérifier les branchements b) Allumer la chaîne. a) Vérifier si une borne „+ „ de l’amplificateur a été raccordée par erreur à une borne „- „ de l’enceinte ou inversement. b) Rapprocher les enceintes d’un mur en veillant toutefois à respecter la distance minimum de 5 cm entre l’arrière du coffretet le mur. a) Eloigner les enceintes des murs les plus proches b) Amener le régulateur de tonalité de l’amplificateur en position neutre a) Placer les enceintes de sorte à ce que les tweeters soient directe- ment orientés vers la position d’écoute (en inclinant et tournant l’enceinte) En primer lugar deseamos darle las gracias por haber elegido los altavoces quadral. Construimos cajas acústicas excepcionales con el único objetivo de satisfacer las elevadas exigencias de melómanos y expertos como Ud. Aunque ya esté familiarizado, a continuación le indicamos algunas reglas básicas que le permitirán un óptimo aprovechamiento de sus cajas acústicas. Instrucciones de seguridad para altavoces pasivos Lea detenidamente estas instrucciones y tenga en cuenta todos los pasos indicados para la puesta en marcha. Tenga siempre a mano el manual para poder realizar consultas en cualquier momento.
