MODE D'EMPLOI ERP 34900 X ELECTROLUX

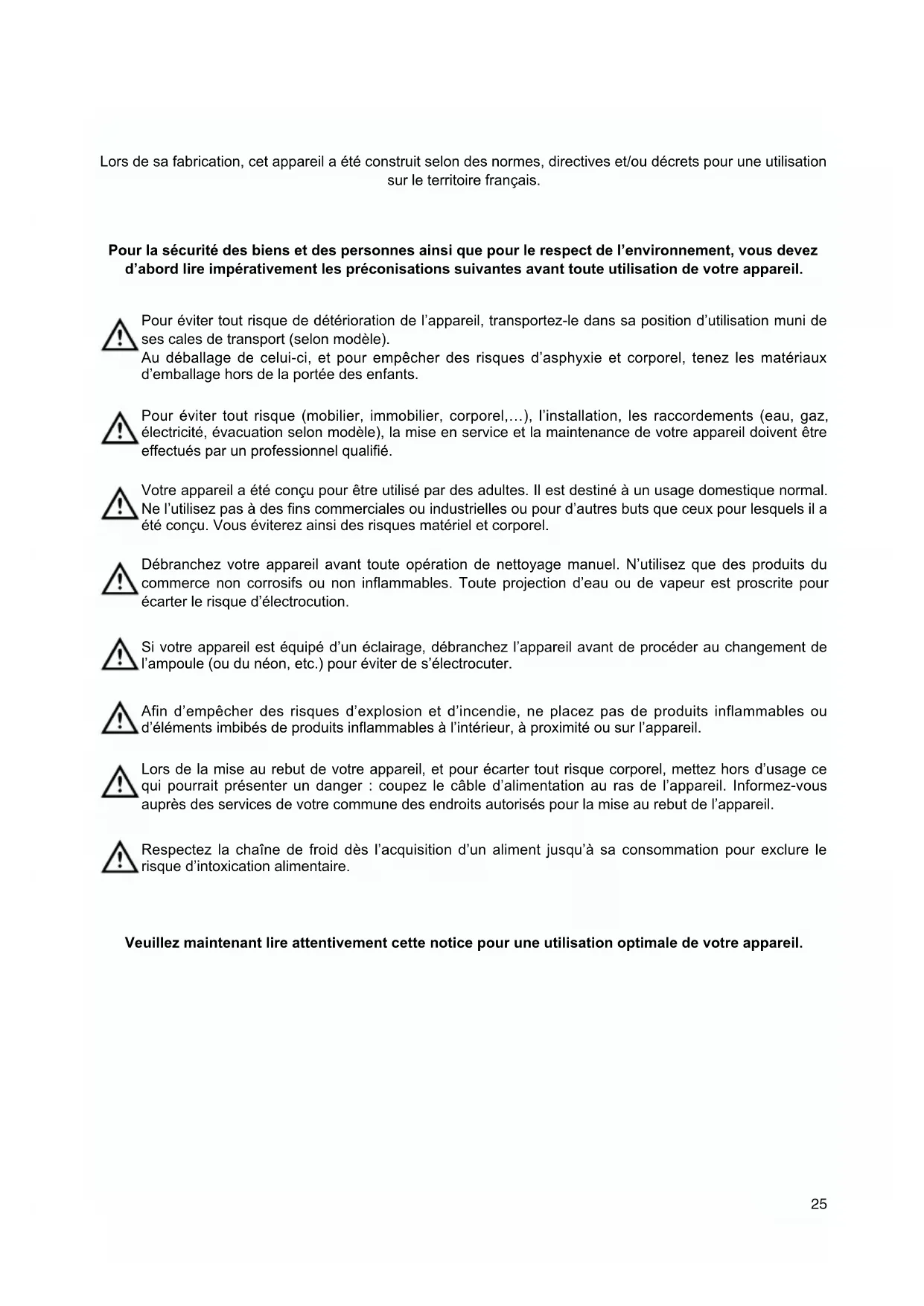

Устройство установлено в соответствии со всеми применимыми нормативными документами, действующими в новой стране вашего проживания. Положения настоящей Европейской Гарантии не нарушают никаких предоставленых Вам по закону прав.25 Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français. Pour la sécurité des biens et des personnes ainsi que pour le respect de l’environnement, vous devez d’abord lire impérativement les préconisations suivantes avant toute utilisation de votre appareil. Pour éviter tout risque de détérioration de l’appareil, transportez-le dans sa position d’utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d’asphyxie et corporel, tenez les matériaux d’emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,…), l’installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié. Votre appareil a été conçu pour être utilisé par des adultes. Il est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel. Débranchez votre appareil avant toute opération de nettoyage manuel. N’utilisez que des produits du commerce non corrosifs ou non inflammables. Toute projection d’eau ou de vapeur est proscrite pour écarter le risque d’électrocution. Si votre appareil est équipé d’un éclairage, débranchez l’appareil avant de procéder au changement de l’ampoule (ou du néon, etc.) pour éviter de s’électrocuter. Afin d’empêcher des risques d’explosion et d’incendie, ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou sur l’appareil. Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d’usage ce qui pourrait présenter un danger : coupez le câble d’alimentation au ras de l’appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l’appareil. Respectez la chaîne de froid dès l’acquisition d’un aliment jusqu’à sa consommation pour exclure le risque d’intoxication alimentaire. Veuillez maintenant lire attentivement cette notice pour une utilisation optimale de votre appareil.26 SOMMAIRE A l’attention de l’utilisateur Avertissements importants 27 Utilisation 29 Mise en service 29 Bandeau de commande 29 Afficheur 29 Fonctionnement 29 Activation des fonctions 29 Arrêt de l’appareil 29 Le thermostat 30 Fonction Shopping 31 Alarme d’ ouverture de la porte 31 Emplacement des denrées 31 Compartiment réfrigérateur 31 Eléments modulables 32 Entretien et nettoyage 33 Dégivrage 33 Nettoyage 33 Remplacement de l’ampoule 33 En cas d’absence prolongée ou de non-utilisation 33 En cas d’arrêt de fonctionnement 33 En cas d’anomalie de fonctionnement 34 Niveau sonore 35 Service après vente 36 A l’attention de l’installateur Branchement électrique 37 Caractéristiques techniques 38 Installation 38 Emplacement 38 Arrêts pour clayettes 38 Instructions pour l’encastrement 39 Comment lire votre notice d’utilisation ? Les symboles suivants vous guideront tout au long de la lecture de votre notice d’utilisation. Instructions de sécurité Description d’opérations étape par étape Conseils et recommandations Informations liées à la protection de l’environnement ☞AVERTISSEMENTS IMPORTANTS Conservez cette notice d’utilisation avec votre appareil. Si l’appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d’utilisation l’accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s’y rapportant. Ces avertissements ont été rédigés pour votre sécurité et celle d’autrui. Utilisation

• Cet appareil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• A la réception de l’appareil, déballez-le ou faites- le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.

• Votre appareil est destiné à un usage domestique normal. Ne l’utilisez pas à des fins commerciales ou industrielles ou pour d’autres buts que celui pour lequel il a été conçu.

• Ne modifiez pas ou n’essayez pas de modifier les caractéristiques de cet appareil. Cela représenterait un danger pour vous.

• Ne touchez pas avec les mains humides les surfaces givrées et les produits congelés et ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l’appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures ou un arrachement de la peau.

• Les réfrigérateurs et / ou congélateurs ménagers sont destinés uniquement à la conservation et / ou congélation des aliments.

• Un produit décongelé ne doit jamais être recongelé.

• Suivez les indications du fabricant pour la conservation et / ou congélation des aliments.

• Dans tous les appareils de réfrigération et congélation certaines surfaces peuvent se couvrir de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet métallique, vous risqueriez d’endommager irrémédiablement l’évaporateur rendant du même coup l’appareil inutilisable.N’employez pour cela qu’une spatule en plastique.

• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l’appareil et au remplacement de la lampe d’éclairage (pour les modèles qui en sont équipés). Stockage des denrées dans les réfrigérateurs et règles d’hygiène La consommation croissante de plats préparés et d’autres aliments fragiles, sensibles en particulier au non-respect de la chaîne de froid (1), rend nécessaire une meilleure maîtrise de la température de transport et de stockage de ces produits. A la maison, le bon usage du réfrigérateur et le respect de règles d’hygiène rigoureuses contribuent de façon significative et efficace à l’amélioration de la conservation des aliments. Conservation des aliments / Maîtrise des températures Stockez les aliments selon leur nature dans la zone appropriée: Zone tempérée: Boissons, œufs, beurre, sauces industrielles et préparées, fromages à pâtes cuite, fruits et légumes frais. Zone fraîche: Produits laitiers, desserts lactés, matières grasses, fromages frais. Zone la plus froide: Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d’œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l’emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4°C. L’observation des conseils suivants est de nature à éviter la contamination croisée et à prévenir une mauvaise conservation des aliments.

• Emballer systématiquement les produits pour éviter que les denrées ne se contaminent mutuellement.

• Se laver les mains avant de toucher les aliments et plusieurs fois pendant la préparation du repas si celle-ci implique des manipulations successives de produits différents, et après, bien sûr, au moment de passer à table comme les règles d’hygiène l’imposent.

• Ne pas réutiliser des ustensiles ayant déjà servi (cuillère en bois, planche à découper sans les avoir bien nettoyés au préalable).

• Attendre le refroidissement complet des préparations avant de les stocker (exemple: soupe).

• Limiter le nombre d’ouvertures de la porte et, en tout état de cause, ne pas la laisser ouverte trop longtemps pour éviter une remontée en température du réfrigérateur. 27• Disposer les aliments de telle sorte que l’air puisse circuler librement tout autour. II convient de vérifier régulièrement que la température, notamment celle de la zone la plus froide, est correcte et le cas échéant, d’ajuster le thermostat en conséquence comme indiqué (page «UTILISATION»). La mesure de la température dans une zone (sur une clayette, par exemple) peut se faire au moyen d’un thermomètre placé, dès le départ, dans un récipient rempli d’eau (verre). Pour avoir une représentation fidèle de la réalité, lisez la température sans manipulation des commandes ni ouverture de porte. Respect des règles d’hygiène

• Nettoyez fréquemment l’intérieur du réfrigérateur en utilisant un produit d’entretien doux sans effet oxydant sur les parties métalliques, puis rincer avec de l’eau additionnée de jus de citron, de vinaigre blanc ou avec tout produit désinfectant adapté au réfrigérateur.

• Retirez les suremballages du commerce avant de placer les aliments dans le réfrigérateur (par exemple suremballages des packs de yaourts).

• Couvrez les aliments.

• Consultez la notice d’utilisation de l’appareil en toutes circonstances et en particulier pour les conseils d’entretien.

1) Chaîne de froid: maintien sans rupture de la

température requise d’un produit, depuis sa préparation et son conditionnement jusqu’à son utilisation par le consommateur. Installation

• Assurez-vous, après avoir installé l’appareil, que celui-ci ne repose pas sur le câble d’alimentation. Important: en cas de dommage du câble il ne doit être remplacé que par un professionnel qualifié.

• L’appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l’air circule librement tout autour de l’appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l’appareil.

• Suivez les instructions données pour l’installation.

• Après la livraison attendez 2 heures avant de brancher l’appareil pour que le circuit frigorifique soit stabilisé.

• Cet appareil est lourd. Faites attention lors de son déplacement. Veuillez lire attentivement ces remarques avant d’installer et d’utiliser votre appareil. Nous vous remercions de votre attention. Protection de l’environnement Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu’ils pulssent être récupérés et recyclés

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, s'assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

• Le système frigorifique et l’isolation de votre appareil ne contiennent pas de C.F.C. contribuant ainsi à préserver l’environnement.

• Les C.F.C. sont remplacés par des hydrocarbures.

• Le circuit réfrigérant de cet appareil contient de l’isobutane (R 600 A): les interventions doivent être effectuées exclusivement par des personnes qualifiées ayant reçues une formation spécifique pour le R 600 A. Ce gaz est néanmoins inflammable:

1. Ne faites pas fonctionner d’appareils

électriques (par exemple: sorbetières électriques, mélangeurs ou de sèche cheveux pour accélérer le dégivrage,...) à l’intérieur de votre appareil.

2. Pendant le transport et l’installation de votre

appareil, assurez-vous qu’aucune partie du circuit n’est endommagée. Si tel est le cas:

• Evitez les flammes vives (briquet) et tout autre allumage (étincelles).

• Aérez la pièce où se trouve l’appareil.

• Si vous vous débarrassez de votre appareil, veillez à ne pas détériorer les circuits.

• Cet appareil est muni de fermetures magnétiques. S’il remplace un appareil équipé d’une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser, ceci afin d’éviter aux enfants de s’enfermer dans l’appareil et de mettre ainsi leur vie en danger. Veillez également à couper le câble d’alimentation électrique au ras de l’appareil.

UTILISATION Mise en service Votre appareil étant destiné au stockage des aliments, prenez la précaution de nettoyer l’intérieur avec de l’eau tiède et un savon inodore (produit utilisé pour la vaisselle) avant toute utilisation. Rincez et séchez soigneusement. Attendez 2 heures avant de brancher votre appareil et de procéder au réglage du thermostat. A - Touche Marche/Arrêt B - Indicateur de température et de fonction C - Touche de fonction / Arrêt alarme D - Thermostat du réfrigérateur

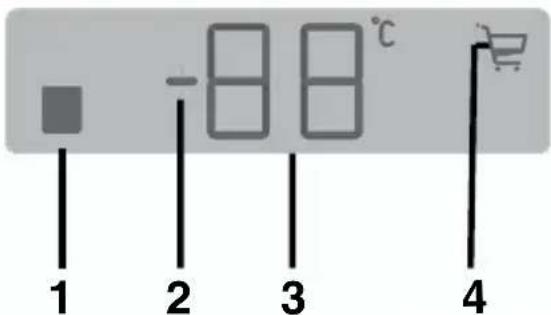

1. Indicateur d’alarme d’ ouverture de la porte

2. indicateur de température positive ou négative

3. Indicateur de température

4. Si en fonction, indique que la fonction shopping

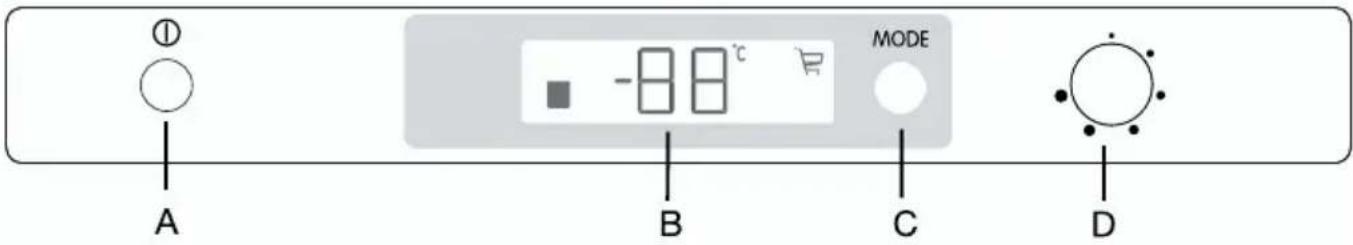

Fonctionnement Après avoir branché l’appareil, si l'afficheur ne s'illumine pas, appuyez sur la touche (A), de mise en marche de l'appareil. Dès que l'appareil est allumé, le bandeau de commande affiche les indications suivantes :

• Le symbole (2) sera positif pour indiquer que la température est positive. En plaçant le thermostat (D) sur une position médiane, l'appareil sera prédisposé pour fournir la température suivante : environ +5°C dans le réfrigérateur. Arrêt de l'appareil L'arrêt de l'appareil s'obtient en pressant la touche (A) pendant plus d'1 seconde. Après quoi un signal indiquera le decompte de la température, de 3-2-1. Lorsqu'on éteint l'appareil, l'afficheur (B) s'éteint également. Activation des fonctions A chaque pression sur la touche C, les fonctions suivantes s'activent dans l’ordre suivant : Symbole 4 : fonction shopping. Aucun symbole : fonctionnement normal Bandeau de commande AfficheurUTILISATION Le thermostat La température à l’intérieur du compartiment est réglée par un thermostat gradué de «●» à «●», la position «●» représentant la température la plus froide. La position «●» entraîne l’arrêt de fonctionnement du compresseur. Les repères « ●» (minimum) et «●» (maximum) étant des repères extrêmes, nous vous conseillons lors de la mise en service d’effectuer un premier réglage sur une position médiane en tenant compte des remarques ci- dessous; ensuite, seule votre expérience vous permettra de déterminer la position convenant le mieux. Remarques : La température à l’intérieur du compartiment est fonction de plusieurs facteurs, tels que la température ambiante, la quantité de denrées stockées, la fréquence d’ouverture de la porte, etc. Indicateur de température (compartiment réfrigérateur) : Pour vous aider au bon réglage de votre appareil nous avons équipé votre réfrigérateur d'un indicateur de température, celui-ci étant placé dans la zone la plus froide. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l’indicateur de température “OK” apparaisse. Si “OK” n’apparaît pas, la température moyenne de la zone est trop élevée. Réglez le thermostat correspondant au compartiment réfrigérateur sur une position supérieure. L’indicateur “OK” apparaissant en noir, celui-ci est difficilement visible si l’indicateur de température est mal éclairé. La bonne lecture de celui-ci est facilité s’il est correctement éclairé. A chaque modification du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire, à un nouveau réglage. Ne modifiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérification et à une éventuelle modification. NOTA : Après chargement de l’appareil de denrées fraîches ou après ouvertures répétées (ou ouverture prolongée) de la porte il est normal que l’inscription “OK” n’apparaisse pas dans l’indicateur de température; attendez au moins 12h avant de réajuster le thermostat. Si l’évaporateur du compartiment réfrigérateur (paroi du fond de l’appareil) se couvre anormalement de givre (appareil trop chargé, température ambiante élevée, thermostat sur une position élevée, ouvertures fréquentes de la porte), ramenez progressivement la manette du thermostat sur une position inférieure, jusqu’à obtenir de nouveau des périodes d’arrêt du compresseur. En effet, le dégivrage automatique de compartiment réfrigérateur ne s’effectue que si le compresseur s’arrête par intermittence.

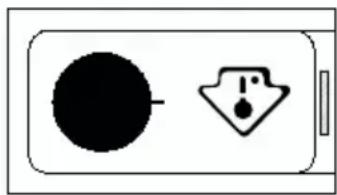

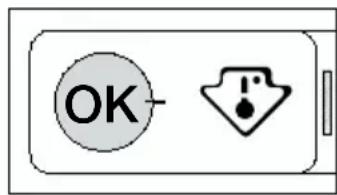

Indicateur de température Thermostat à régler Température correcte Emplacement des denrées Zone la plus froide Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre. Le symbole ci-contre indique l’emplacement de la zone la plus froide de votre régrigérateur . L’espace situé directement au dessus de la clayette en verre du bac à légumes est la zone la plus froide du compartiment réfrigérateur. L’indicateur de température situé sur la paroi de votre réfrigérateur au dessus de la clayette en verre du bac à légumes définit le haut de la zone la plus froide. Dans un réfrigérateur la température n’est pas uniforme (à l’exception des appareils à froid ventilé ou brassé). Chaque type d’aliment a une température de conservation idéale et donc un emplacement précis à respecter. En réglant correctement votre réfrigérateur, vous obtiendrez des zones correspondant à chaque type d’aliment (voir chapitre “AVERTISSEMENTS IMPORTANTS”).

Remarques: Les bananes, les pommes de terre, I’ail et les oignons ne se conservent pas au réfrigérateur. Les fromages fermentés ne seront mis au réfrigérateur que si l’on désire arrêter leur maturation. Ils devront alors être soigneusement enveloppés. Emplacements Produits Clayettes supérieure et centrales Aliments cuits, entremets et toutes denrées à consommer assez rapidement.Fromages frais, charcuterie. Clayette inférieure en verre Viandes, volailles, gibiers et poissons crus Temps maximum de conservation: 1 à 2 jours. Contre-porte Les balconnets recevront, en bas, les bouteilles, puis en remontant les produits de faible volume et d’emploi courant (crème, yaourts...). Le beurre, les fromages cuits et les oeufs trouveront leur place dans les casiers ou étagères appropriés. Bac à légumes Légumes frais, fruits. Emplacement des denrées Zone la plus froide Vous obtiendrez une meilleure conservation de vos aliments si vous les placez dans la zone de froid convenant le mieux à leur nature. La zone la plus froide se situe au niveau de la clayette inférieure en verre. Bien que votre appareil soit équipé du dispositif “A.S.P.”, nous vous conseillons de disposer les aliments comme indiqué dans le tableau ci-dessous. Veillez à ne pas placer d’aliments devant le dispositif ce qui aurait pour effet de diminuer le brassage de l’air. La fonction Shopping La fonction Shopping sert à refroidir rapidement de grande quantité d'aliments à conserver dans le réfrigérateur, après avoir fait de gros achats par exemple. Pour activer la fonction Shopping, appuyez sur la touche C jusqu'à ce que apparaisse le symbole dans l’afficheur. Cette fonction se désactive automatiquement au bout de 6 heures et le symbole correspondant disparaît. Il est également possible de désactiver à tout moment Cette fonction manuellement. Pour cela, appuyez sur la touche C jusqu'à ce que disparaisse le symbole

Pendant la fonction Shopping, le dispositif A.S.P. s’active automatiquement à l'intérieur du réfrigérateur: la température à l'intérieur du réfrigérateur est alors de + 2° C minimum. Veillez à ce que la température ne devienne pas négative dans le compartiment réfrigérateur. Dans ce cas, désactivez la fonction Shopping. Alarme d’ouverture de la porte Si la porte reste ouverte pendant plus de 5 minutes, un signal sonore retentit, l’indicateur de température d’alarme (1) clignote et l’arrière plan de l’afficheur s’allume en rouge. Pour arrêter l’alarme, appuyez sur la touche “Arrêt Alarme” (C). Lorsque la porte est fermée, le signal sonore s’éteint.32 Eléments modulables Clayettes Les glissières se trouvant sur les parois de la cuve permettent de positionner les clayettes à différentes hauteurs. Pour une meilleure utilisation de l’espace vous pouvez superposer les demi-clayettes avant aux demi-clayettes arrière. D338 Balconnets II est possible de modifier la position en hauteur des balconnets sur la contre-porte selon vos besoins et le volume des denrées à stocker. Pour les enlever poussez-les vers le haut. Compartiment réfrigérateur Nos conseils

• N’entreposez que des aliments frais, nettoyés et enfermés dans des emballages ou récipients appropriés de qualité alimentaire (il en existe de nombreux modèles dans le commerce).

• Respectez les conseils pour le stockage des denrées, et les règles d’hygiène alimentaire donnés au paragraphe “Avertissements importants”.

• Afin de permettre une circulation d’air correcte, ne couvrez jamais les clayettes de papier ou de feuilles en plastique.33 Dégivrage Le dégivrage du compartiment réfrigérateur s’effectue AUTOMATIQUEMENT à chaque arrêt du compresseur. L’eau de dégivrage est évacuée dans un bac situé à l’arrière de l’appareil où elle s’évapore. Cette opération ne nécessite aucune intervention de votre part. Nettoyage Ne procédez au nettoyage qu’après avoir débranché l’appareil. II est indispensable de maintenir votre appareil en parfait état de propreté. N’utilisez jamais de produits abrasifs ou caustiques, ni d’éponges avec grattoir pour procéder au nettoyage intérieur et extérieur de votre appareil. Nettoyage intérieur Il est recommandé de nettoyer le compartiment réfrigérateur très régulièrement.

• Retirez tous les accessoires du compartiment (clayettes, balconnets, bac(s) à légumes, etc...). Lavez-les à l’eau tiède additionnée d’un détergent doux et inodore (produit utilisé pour la vaisselle par exemple); rincez à l’eau javellisée et séchez très soigneusement.

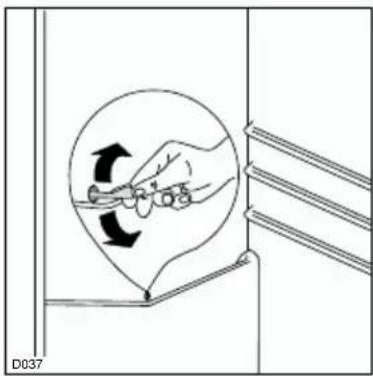

• Lavez les parois intérieures du compartiment comme indiqué pour les accessoires. Soignez particulièrement les supports de clayettes et la gouttière d’évacuation de l’eau de dégivrage. Nettoyez l’orifice d’écoulement de l’eau de dégivrage du réfrigérateur avec le bâtonnet se trouvant dans l’orifice.

• Lavez le joint de porte en caoutchouc sans omettre de nettoyer également sous le joint.

ENTRETIEN ET NETTOYAGE

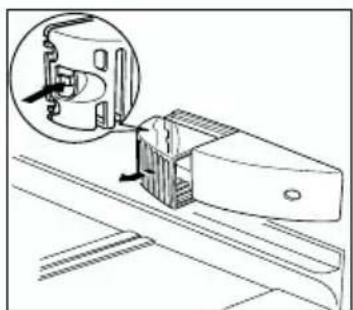

D037 Remplacement de l’ampoule Pour remplacer l’ampoule

• Débranchez l’appareil.

• Appuyez sur l’enclichetage arrière et en même temps retirez le couvercle dans le sens de la flèche.

• Dévissez l’ampoule et remplacez-la par un modèle semblable (La puissance maximale est indiquée sur le diffuseur). En cas d’absence prolongée ou de non-utilisation Ramenez le thermostat sur la position « ». Débranchez, videz, dégivrez et nettoyez l’appareil. Maintenez la porte entrouverte pendant toute la durée de non-utilisation. Si toutefois, vous n’avez pas la possibilité de débrancher et vider l’appareil, faites vérifier régulièrement le bon fonctionnement de celui-ci. En cas d’arrêt de fonctionnement Si la panne est de courte durée, il n’y a aucun risque d’altération pour les aliments. Abstenez-vous cependant d’ouvrir la porte.

Rincez et séchez soignement. De temps en temps, dépoussiérez le condenseur (grille située à l’arrière de l’appareil), à l’aide d’un aspirateur ou d’une brosse.34

EN CAS D’ANOMALIE DE FONCTIONNEMENT

La fabrication de votre appareil a fait l‘objet de nombreuses vérifications. Cependant, si vous constatez une anomalie de fonctionnement, consultez le tableau ci-dessous avant d’appeler le service après vente. Si aucun de ces défauts n’est observé, il convient de consulter très rapidement le service après vente de votre magasin-vendeur afin d’éviter toute altération des aliments. Donnez-lui la référence complète de votre appareil: ces renseignements figurent sur la plaque signalétique située à l’intérieur de l’appareil, en bas, sur le côté gauche. Symptômes L’appareil vibre Il y a des traces d’eau au fond du compartiment réfrigérateur Il y a du givre sur l’evaporateur du compartiment réfrigérateur L’appareil ne fait pas suffisamment de froid dans le compartiment réfrigérateur Le réfrigérateur s’arrête de fonctionner Solutions Vérifiez que:

• L’appareil est correctement calé (voir chapitre Installation).

• L’appareil n’est pas installé contre une cloison résonnante.

• L’appareil n’est pas situé trop près des meubles. Vérifiez que:

• L’orifice d’écoulement de l’eau de dégivrage n’est pas obstrué. Vérifiez que:

• Le thermostat n’est pas sur une position trop élevée.

• Les aliments ne sont pas en contact avec l’évaporateur afin que l’air circule correctement. Vérifiez que:

• L’appareil est dans une pièce où la circulation d’air est normale.

• L’appareil n’est pas situé à proximité d’une source de chaleur. Vérifiez que:

• Le thermostat n’est pas sur la position arrêt

• La prise est effectivement branchée.

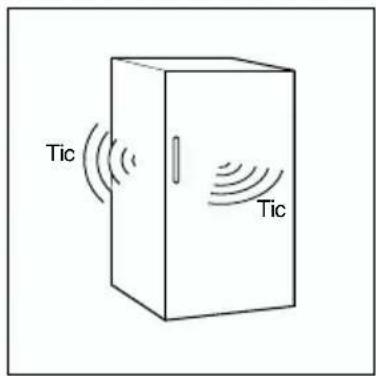

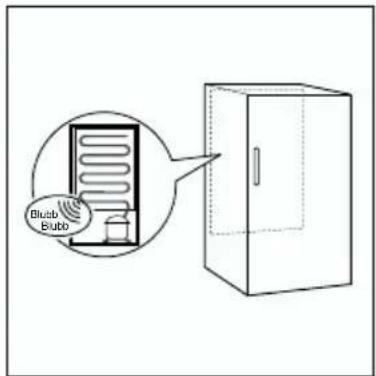

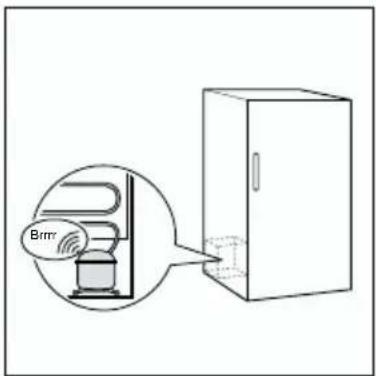

• Les fusibles sont en bon état et n’ont pas disjoncté.35 Ci-dessous, nous indiquons certaines sources de bruit qui, toutefois, ne compromettent en aucun cas le fonctionnement de l’appareil. Bruit dû au compresseur Bruit dû à la circulation du fluide frigorigène. BlubbBlubb Brrrr Bruit dû à la mise en place du meuble Sources de bruit possibles faciles à éliminer La mise à niveau de l’appareil n’est pas correcte: Agissez sur les pieds L’appareil est accolé à d’autres meubles: Espacez les meubles. Les accessoires intérieurs sont mal installés: Retirez les clayettes et/ou les balconnets et remettez-les correctement en place. Les bouteilles et/ou les boîtes se touchent: Séparez les différents éléments à l’intérieur de l’appareil. Tic Tic NIVEAU SONORE36 En cas d’anomalie de fonctionnement, reportez- vous à la rubrique “EN CAS D’ANOMALIE DE FONCTIONNEMENT”. Si malgré toutes les vérifications, une intervention s’avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l’achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l’adresse d’un Service Après-Vente. En cas d’intervention sur votre appareil, exigez du service après-vente Ies pièces de rechange certifiées Constructeur SERVICE APRES-VENTE Branchement électrique Votre appareil ne peut être branché qu'en 230 V monophasé. Vérifiez que le compteur électrique peut supporter l'intensité absorbée par votre appareil compte tenu des autres appareils déjà branchés. Calibre des fusibles en ligne (un par phase) 10 A en 230 V. Important L'installation doit être réalisée conformément aux règles de l'art, aux prescriptions de la norme NF.C

15.100 et aux prescriptions de l'E.D.F.

Utilisez un socle de prise de courant comportant une borne de mise à la terre, qui doit être obligatoirement raccordée conformément à la norme NF.C.15.100 et aux prescriptions de l’E.D.F ; cette prise de courant doit impérativement être accessible. Si le câble d'alimentation est endommagé, il doit être remplacé par un câble d'alimentation certifié . Cette opération ne peut être effectuée que par une personne habilitée, par votre vendeur, ou par le fabricant. L’appareil ne doit pas être raccordé à l’aide d’un prolongateur ou d’une prise multiple. Vérifiez que la prise de terre est conforme aux règlements en vigueur. Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse. Plaque signalétique En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l’appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.37

A L’ATTENTION DE L’INSTALLATEUR

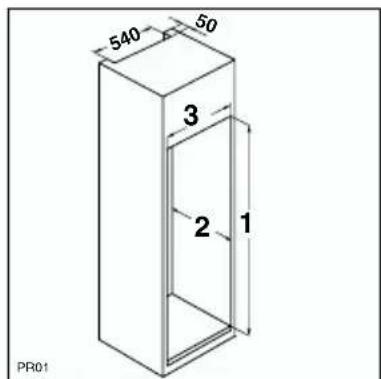

CARACTERISTIQUES TECHNIQUES Dimensions d’encastrement Hauteur mm 1780 Largeur mm 560 Profondeur mm 550 Cet appareil est conforme aux Directives Communautaires suivantes: -73/23 CEE 19/02/73 (Basse Tension) et modifications successives; -89/336 CEE 03/05/89 (Compatibilité Electromagnétique) et modifications successives. Emplacement Placez de préférence votre appareil loin d’une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Veillez à ce que l’air circule librement tout autour de l’appareil (voir instructions pour l’encastrement). Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +10°C et +38°C. Au-delà de ces températures, ses performances peuvent s’en trouver diminuées. INSTALLATION Important: L’appareil doit pouvoir être débranché à tout moment; il est donc nécessaire que la prise murale reste accessible une fois que l’installation est terminée.

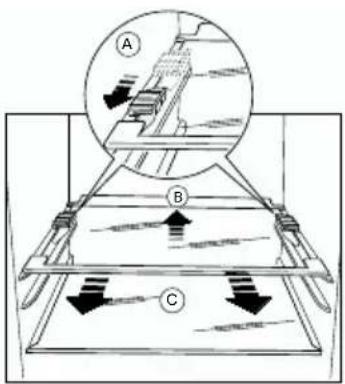

Arrêts pour clayettes Votre appareil est équipé d’arrêts pour clayettes qui permettent de les bloquer pendant le transport. Pour les enlever, procédez de la façon suivante : déplacez les arrêts dans le sens de la flèche, soulevez à l’arrière la clayette et poussez-la vers l’avant jusqu’à elle se dégage. Retirez les arrêts.38 Instructions pour l’encastrement Dimensions de la niche Hauteur (1) 1780 mm Profondeur (2) 550 mm Breite (3) 560 mm Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans le Fig. Attention: veillez à ne pas obstruer les ouvertures de ventilation. Il est également nécessaire que la niche soit équipée d’un conduit d’areation ayant les mesures suivantes: Profondeur 50 mm Largeur 540 mm PR01

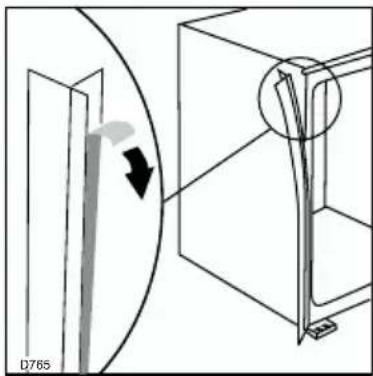

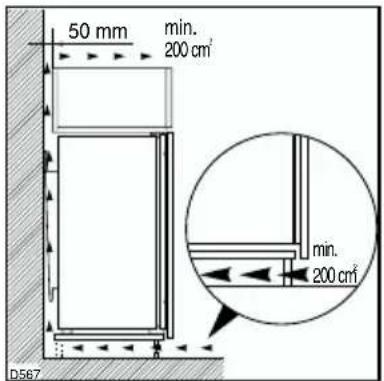

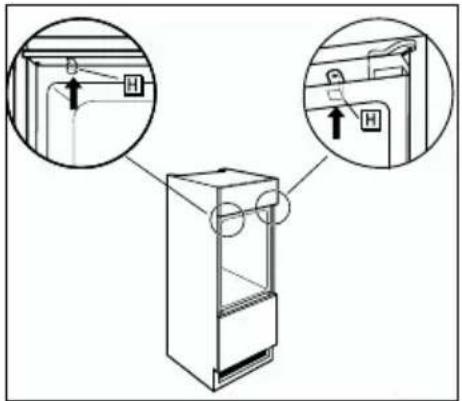

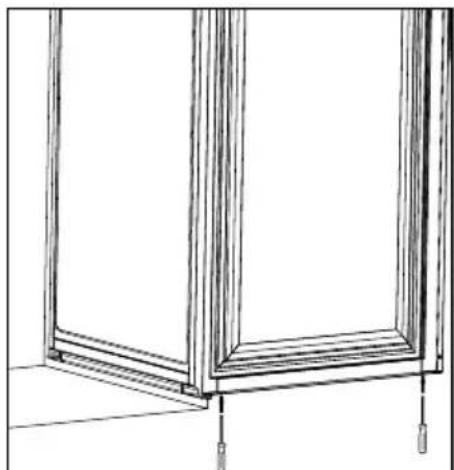

min. D567 GF1MERA D765 Coupez les baguettes couvre-joint Mettre en place l’appareil Visser l’appareil39 SAB1ME Mettre en place les caches des vis Instructions de montage de l' élément de compensation sur la partie inférieure de la porte Ouvrez la porte, desserrez les deux vis dans la partie inférieure de la porte sans les dévissez complètement. Positionnez l'élément de compensation en acier comme indiqué sur la figure et insérez sa partie supérieure sous la tête des vis. Alignez l'élément de compensation avec le panneau de porte en acier et serrez les vis. Insérez le carter en acier dans l'élément de compensation comme indiqué sur la figure.40
