GEBRUIKSAANWIJZING ERP 34900 X ELECTROLUX

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de daarin opgenomen waarschuwingen te kunnen beschikken. Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken. Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is. Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te hebben, alvorens u het apparaat installeert en/of in gebruik neemt. Algemene veiligheid

Dit apparaat is niet bedoeld voor gebruik door kinderen, personen met verminderde lichamelijke, zintuigelijke of geestelijke capaciteiten of een gebrek aan kennis en ervaring, tenzij er toezicht is ingesteld door de persoon die verantwoordelijk is voor hun veiligheid of tenzij zij van deze persoon instructies hebben gekregen over het gebruik. Laat kinderen niet zonder toezicht in de buurt van het apparaat.

Het is gevaarlijk om, in welke vorm dan ook, dit apparaat of de eigenschappen daarvan te veranderen.

Neem vóór u aan onderhouds- of schoonmaakwerkzaamheden begint altijd de stekker uit het stopcontact.

Dit apparaat is zwaar. Wees voorzichtig bij het tillen.

Het direct vanuit een vriesvak, vriesgedeelte of vriezer consumeren van ijslolly’s en dergelijke, kan verbranding van de mondhuid tot gevolg hebben;

Heel goed oppassen, tijdens het verplaatsen, dat de delen van het koelcircuit niet zodanig worden beschadigd, dat de koelvloeistof naar buiten zou kunnen lekken.

Plaats het apparaat niet in de nabijheid van een centrale verwarming of een gasfornuis.

• Vermijd een installatieplaats met rechtstreekse zoninval.

• Zorg dat er voldoende lucht aan de achterkant van het apparaat kan circuleren. Vermijd schade aan de koelkringloop.

• Alléén voor diepvrieskasten (uitgezonderd ingebouwde): het apparaat kan zeer goed in de kelder geplaatst worden.

• Plaats elektrische apparaten (bijv. ijsmachines) nooit in het apparaat. Onderhoud / Reparatie

Een eventueel noodzakelijke wijziging aan de elektrische huisinstallatie ten behoeve van de installatie van dit apparaat, mag uitsluitend door een daartoe bevoegd persoon uitgevoerd worden.

Laat inspectie- en/of herstelwerkzaamheden uitvoeren door een erkend servicecentrum en laat geen andere dan originele reserveonderdelen plaatsen.

• Tracht, in geval van storing of een defect, dit apparaat niet zelf te repareren. Reparaties welke door niet-deskundige personen uitgevoerd worden, kunnen tot schade of een ernstigere storing leiden. Raadpleeg het plaatselijke servicecentrum en vraag altijd om originele reserveonderdelen.

Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door deskundig personeel uitgevoerd te worden. Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn uitsluitend bedoeld voor het bewaren en/of invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een omgevingstemperatuur tussen +18°C en +43°C (klasse T); tussen +18°C en 38°C (klasse ST); tussen +16°C en 32°C (klasse N); +10°C en 32°C (klasse SN); de klasse staat op het typeplaatje vermeld. Attentie: u dient niet alleen rekening te houden met de omgevingstemperatuur voor dit type product, maar tevens met de volgende aanwijzingen: wanneer de omgevingstemperatuur onder de aangeduide minimum waarde daalt, wordt de bewaartemperatuur in het vriesvak niet meer gegarandeerd; u kunt de bewaarde levensmiddelen dan het beste zo snel mogelijk nuttigen.

• Ontdooide diepvriesproducten mogen niet wederom ingevroren worden.

• Volg de raadgevingen van de fabrikant op met betrekking tot waar en hoe u spijzen en dranken bewaart of invriest.

• De vriezende binnenwanden of -vlakken in het41 apparaat bevatten koelmiddel. Plaats geen scherpe voorwerpen tegen zo’n wand of vlak . Lekkage kan het gevolg zijn, hetgeen een onherstelbare schade aan het apparaat en bederf van de levensmiddelen veroorzaakt.

SCHRAAP EVENMIN MET SCHERPE

VOORWERPEN rijp of ijs af Rijp kan verwijderd worden met een kunststof spatel. Verwijder ijs niet met geweld. IJs wordt alleen verwijderd bij het ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende dranken in het vriesvak, het vriesgedeelte of de vriezer, omdat de blikjes of flessen onder druk komen te staan; Hierdoor kunnen deze exploderen, waardoor het apparaat beschadigd wordt. Gebruik geen andere mechanische toestellen of kunstmatige middelen om het ontdooiingsproces te versnellen dan die, die door de fabrikant aanbevolen worden. Gebruik geen metalen voorwerpen om uw apparaat schoon te maken, omdat het hierdoor beschadigd kan worden. Installatie

• Tijdens de normale werking worden de condensator en de compressor aan de achterkant behoorlijk warm. Uit veiligheidsoverwegingen dient voor een minimum aan ventilatie te worden gezorgd, zoals aangeduid wordt in de instructies. Let op: Zorg ervoor dat de ventilatieopeningen niet bedekt worden.

• Kijk uit dat het apparaat niet op het aansluitsnoer staat. Belangrijk: Als het aansluitsnoer beschadigd raakt, moet het snoer, eventueel met stekkers, vervangen worden; deze onderdelen zijn verkrijgbaar bij de fabrikant of onze serviceafdeling.

• Indien het apparaat horizontaal vervoerd wordt kan olie vanuit de compressor in het koelcircuit vloeien. Wacht, na het plaatsen van het apparaat, ten minste twee uur alvorens de stekker in het stopcontact te steken, zodat de olie terug kan vloeien naar de compressor.

• Er zijn werkende delen die warm worden. Zorg altijd voor een goede ventilatie, omdat anders onderdelen kapot kunnen gaan en de inhoud van de diepvriezer verloren kan gaan. Zie de installatie-instructies.

• Delen die heet worden mogen niet toegankelijk zijn. Plaats het apparaat waar mogelijk tegen een muur. Milieubescherming Dit apparaat bevat, zowel in het koelcircuit als in de isolatie, geen ozononvriendelijke stoffen. Het apparaat mag niet samen met huisvuil of gesloopte apparaten weggegooid worden. Vermijd dat het koelcircuit wordt beschadigd, vooral aan de achterkant in de buurt van de warmtewisselaar. Informeer bij uw gemeente naar de dumpgebieden in uw woonplaats. De materialen in dit apparaat die voorzien zijn van het symbool zijn geschikt voor recycling. Weggooien van oude apparaten Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijk negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekoch.42 INHOUD

AANWIJZINGZN VOOR HET WEGWERPEN VAN

VERPAKKINGSMATERIAAL Het verpakkingsmateriaal van onze grote elektische huishoudelijke apparaten kan met uitzondering van houten onderdelen, gerecycled worden en dus bij het kringloopafval worden gezet. Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal daarvoor bestemde plastic-containers te gooien. Indien dit soort bakken in uw buurt nog niet voorkomen mag u hat materiaal aan de vuilnisman meegeven. Als verpakkingsmateriaal gebruiken wij slechts recycleerbare kunststoffen, zoals bijv.: In de voorbeelden staatt PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD PP voor Polypropyleen PS voor Polystyrol PLASTIC BESTANDDELEN Om er gemakkelijker achter te komen hoe u het materiaal van dit apparaat moet wegwerpen en /of recycleren zijn er op verschillende punten herkenbare symbolen op aangebracht.

• Waarschuwingen en Belangrijke adviezen p. 40
• Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal p. 42
• Het gebruik - Reiniging van de binnenkant - Het bedieningspaneel - Display Het gebruik - Werking - De functies inschakel - Het uitschaken - Temperatuurinstelling p. 43

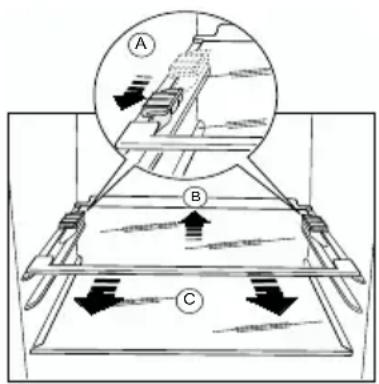

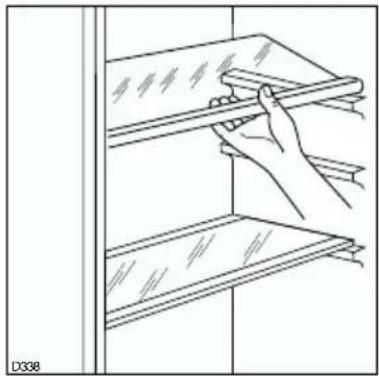

• shopping functie - Koelen van levensmiddelen - Het gebruik - Geluidsalarm bij open deur - Verplaatsbare platen - Het verplaatsen p. 44
• van deurvakken - Tips - Tips het koelen - p. 45
• Onderhoud - Schoonmaken - Geprolongeerd stilstand - Vervangen ven de lamp - Het ontdooien p. 46
• Storing - Technische gegevens - Installatie - Plaats van opstelling - Plaatblokkering p. 47
• Installatie - Elektrische aansluiting - Aanwijzingen voor de geintegreerde inbouw Reiniging van de binnenkant Voor u de kast in gebruik neemt, dient u de binnenkant met lauw water en een neutraal schoonmaakmiddel te reinigen om de typische geur van een nieuw apparaat weg te nemen. Droog vervolgens de wanden goed af. Gebruik geen schurende schoonmaakmiddelen, waarmee u de afwerkingen van het apparaat zou kunnen beschadigen. HET GEBRUIK A - Aan / uittoets van de apparatuur B - Display om de temperatuur en functies af te lezen C - Inschakeltoets van de functies / alarmreset D - Regelknop voor de temperatuur (koeler) DISPLAY p. 4843

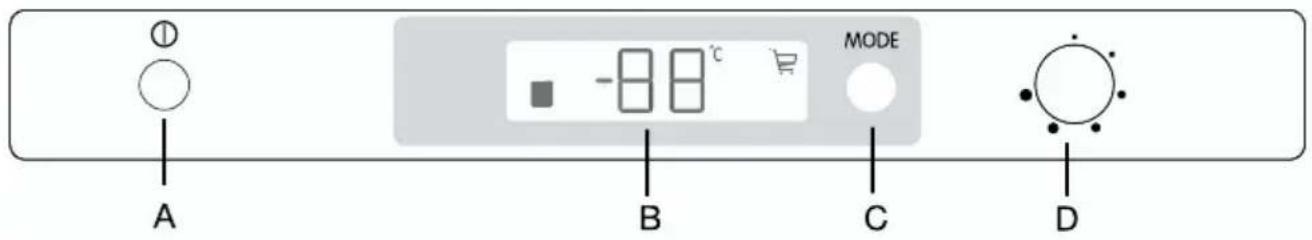

1. Alarmindicator open deur

2. Indicator positieve of negatieve temperatuur

3. Temperatuurindicator

4. Als deze brandt, betekent dit dat de shopping

werkt Het bedieningspaneel

Temperatuurinstelling De temperatuur wordt automatisch geregeld en kan verhoogd worden (minder koud) door de knop of verlaagd worden (kouder) door de knop naar met de klok mee te draaien. Bij het instellen van de juiste stand dient u er rekening mee te houden dat de temperatuur in het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat. Aangeraden wordt de knop op de tussenstand te draaien om een interne temperatuur van ongeveer +5°C Attentie Het kan voorkomen dat, indien de thermostaatknop in de koudste stand gedraaid is, bijvoorbeeld ten gevolge van zeer warme omgevingstemperatuur of het snel willen koelen van grote hoeveelheden dranken, de kompressor kontinu loopt, waardoor automatische ontdooiing van de koelverdamper niet plaatsvindt en zich daarop ijs afzet. Draai, in dat geval, de thermostaatknop naar een wat minder koude stand, zodat automatische ontdooing kan plaatsvinden; hierdoor spaart u tevens energie. Werking Druk op toets (A) om de apparatuur in te schakelen, als het display niet brandt nadat de stekker in het stopcontact gedaan is. Zodra de apparatuur ingeschakeld is, zijn de volgende signaleringen op het bedieningspaneel te zien:

• Het symbool (2) zal positief zijn om aan te geven dat de temperatuur boven nul is. Door de knop van de koeler(D) op een tussenstand te zetten, zal de diepvriezer de volgende temperatuur verschaffen: circa + 5°C in de koeler. Het uitschakelen De diepvriezer wordt uitgeschakeld door toets (A) langer dan 1 seconde ingedrukt te houden. Hierna wordt aangegeven dat de temperatuur vanaf -3 -2 -1 afgeteld wordt. Als de apparatuur uitgaat, gaat ook het display (B) uit. De functies inschakelen Iedere keer dat op toets C gedrukt wordt, worden met de klok mee de volgende functies ingeschakeld: Symbool 4 : de shoppingsfunctie Geen symbool : normale werking. Gebruik van het koeler Koelen van levensmiddelen Voor een optimaal gebruik van de koelruimte adviseren wij u de volgende eenvoudige regels in acht te nemen:

• Plaats geen warme of dampende spijzen of dranken in de koelruimte;

• dek vooral sterk geurend voedsel af of verpak het;

• plaats de levensmiddelen zo, dat de lucht vrij eromheen kan cirkuleren. Shopping functie Indien men grote hoeveelheden ongekoelde voedingsmiddelen in de ijskast moet doen, bijvoorbeeld nadat u boodschappen heeft gedaan, wordt aangeraden de shopping functie in te schakelen om ze sneller af te laten koelen en te voorkomen dat de temperatuur van de andere voedingsmiddelen in de ijskast oploopt. U schakelt de shopping functie in door op toets C te drukken (indien nodig meerdere keren) tot de bijbehorende icoon verschijnt. De shopping functie gaat na 6 uur automatisch uit. Tijdens de shopping functie wordt ook automatisch de ventilator in de ijskast ingeschakeld. De functie kan op ieder willekeurig moment uitgeschakeld worden door op toets C te drukken (zie paragraaf "De functies inschakelen").45 TIPS Geluidsalarm bij open deur Een geluidsalarm waarschuwt als de deur langer dan 1 minuut openblijft. De open deur alarmsituatie wordt aangeduid door: - het knipperen van het symbool (1); - de rode verlichting van het display; - het geluidsalarm. Om het geluidsalarm uit te schakelen, dient men op toets (C) te drukken. Als de normale omstandigheden weer hersteld zijn (gesloten deur): - gaat het geluidssignaal uit. Het verplaatsen van deurvakken De ruimte tussen deurvakken kan naar behoefte aangepast worden. Ga daartoe als volgt te werk: Trek het vak geleidelijk naar de door de pijlen aangegeven richting totdat het loskomt. Daarna verplaats het vak naar de gewenste hoogte. D338 Tips het koelen Enkele praktische tips: Vlees (alle soorten): wordt in plastic zakjes op de glazen plaat boven de groentelade geplaatst. Bewaar vlees niet langer dan één of twee dagen. Gekookt voedsel, koude schotels enz.: kunnen, goed afgedekt, op elk rooster geplaatst worden. Fruit en groente: worden schoongemaakt in de groentelade(n) gelegd. Boter en kaas: worden, om blootstelling aan de lucht te voorkomen, in speciale koeldozen bewaard of in plastic- of alluminiumfolie vepakt . Flessen melk: worden, goed gesloten, in het flessenrek geplaatst. Bewaar niet-luchtdicht verpakte bananen, aardappelen, uien of knoflook niet in de koelkast. Verplaatsbare platen De koelkastwanden zijn van richels voorzien, zodat u de platen naar wens op verschillende hoogten kunt plaatsen. Dit apparaat wordt verkocht in Frankrijk. Volgens de geldende bepalingen in dit land, moet het voorzien zijn van een speciaal apparaat (zie figuur) dat geplaatst wordt in het onderste gedeelte van de koelkast om de koudste zone aan te geven.46 Schoonmaken Gebruik nooit metalen voorwerpen voor het schoonmaken van het apparaat; dit zou beschadigingen tot gevolg kunnen hebben. Reinig de binnenkant van de kast regelmatig met lauw sodawater. Lap de wanden na met schoon water en droog ze zorgvuldig. Stop op de condensor verhoogt het energieverbruk. Daarom eenmaal per jaar de condensor aan de achterkant van het apparaat met een zachte borstel of met de stopzuiger voorzichtig schoonmaken. Neem vóór iedere handeling altijd eerst de steker uit de wandkontaktdoos. Belangrijk: Dit apparaat bevat koolwaterstoffen in de koudekringloop; het onderhoud en het bijvullen dient daarom uitsluitend door door het bedrijf aangewezen deskundig personeel uitgevoerd te worden. ONDERHOUD Geprolongeerd stilstand Wij adviseren u vóór de periode dat de koelkast niet gebruikt wordt de volgende handelingen uit te voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de binnenwanden, rekken, korven en dergelijke goed schoon;

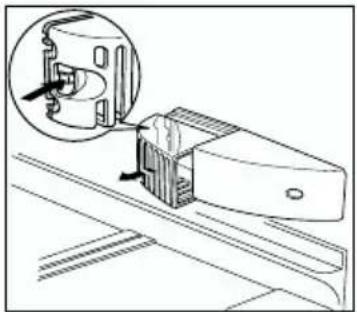

• laat de deuren open staan, teneinde het ontstaan van onaangename geur te voorkomen. Vervangen van de lamp Om de lamp eventueel te vervangen, dient men op de achterste vasthechting te drukken en tegelijkertijd het dekseltje in de richting van de pijltjes weg te nemen. Let op: Vervang de lamp met een exemplaar van gelijke sterkte (het maximum vermogen staat op de lichtverspreider aangegeven). Het ontdooien Het ontdooien van de koelkast heeft automatisch plaats elke keer dat de kompressor stopt. Het dooiwater wordt via een afvoerkanaaltje opgevangen in een bakje dat zich aan de achterkant van het apparaat boven de kompressor bevindt. Hier verdampt het water. Wij raden u aan het gaatje in het afvoerkanaal regelmatig schoon te maken, teneinde te voorkomen dat het dooiwater de levensmiddelen nat maakt. Gebruik voor het doorprikken het staafje dat zich in het gaatje bevindt. D03747 INSTALLATIE Plaats van opstelling Plaats het apparaat uit de buurt van warmtebronnen: centrale verwarming, kachels, felle zonnestralen enz. Zie voor inbouw de betreffende aanwijzingen. Attentie Het apparaat moet van het elektriciteitsnet afgehaald kunnen worden; de stekker moet dus ook na de installatie bereikbaar blijven. STORING Indien het apparaat niet of niet goed funkioneert, kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van de koeler ligt, of het afvoerkanaaltje soms verstopt is (zie hoofdstuk “Het ontdooien”). Kunt u de storing niet zelf lokaliseren en verhelpen,raadpleeg dan de dichtsbijzijnde servicedienst. Geef daarbij altijd het model en het typenummer van de kast op. Deze gegevens vindt u op het garantiebewijs of op het typeplaatje dat zich linksonder aan de binnenzijde van het apparaat bevindt. TECHNISCHE GEGEVENS Deze gegevens vindt u op het garantiebewijs of op het typeplaatje van het apparaat. Plaatblokkering Uw apparatuur is voorzien van blokkeringen, waardoor de platen tijdens het transport op hun plaats blijven. Handel als volgt om deze te verwijderen: Beweeg de blokkeringen in de richting van de pijl, til de glasplaat aan de achterkant op en duw deze in de richting van de pijl tot deze los raakt en verwijder de blokkeringen.

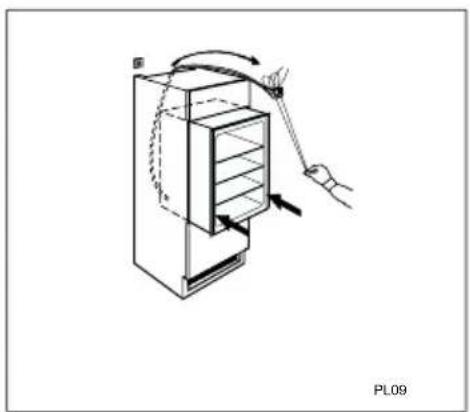

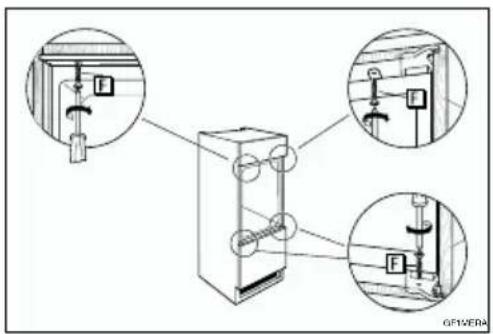

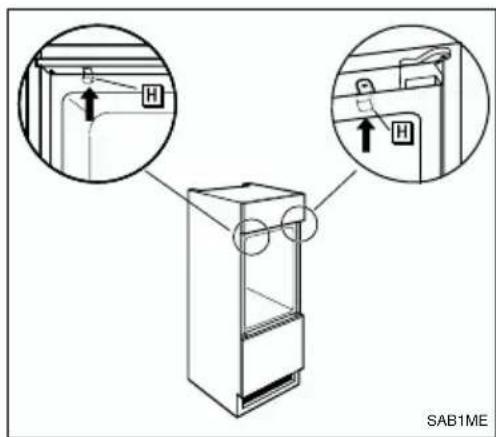

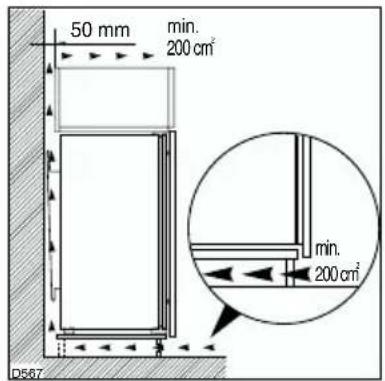

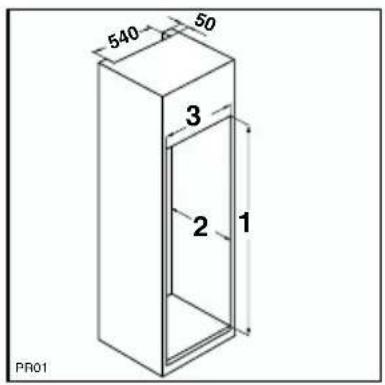

B48 Aanwijzingen voor de geïntegreerde inbouw Nismaten Hoogte (1) 1780 mm Diepte (2) 550 mm Breedte (3) 560 mm Om veiligheidsredenen moet de ventilatie zodanig zijn als aangegeven in Fig. Attentie: zorg ervoor dat de ventilatie openingen tijdens gebruik niet worden afgedekt. De nis moet tevens voorzien zijn van een luchtkanaal met de volgende afmetningen: diepte 50 mm breedte 540 mm PR01

min. D567 Elektrische aansluiting Overtuig u ervan dat de netspanning en de netfrekwentie, welke op het typeplaatje in de kast staan aangegeven, overeenkomen met de netspan- ning en de netfrekwentie in uw woning. Een afwijking op de netspanning tot plus of minus 6% is toegestaan. Bij aansluiting op een andere spanning dient u een geschikte transformator te gebruiken. De steker mag alleen geplaatst worden in een geaard stopkontakt. De kast is daarom voorzien van een speciaal drie- aderig snoer, geschikt voor een geaard stopkontakt. Mocht het stopkontakt in uw woning niet geaard zijn, dan dient een erkend installateur het apparaat volgens de geldende normen te aarden. Wij wijzen u er op dat schade of letsel, veroorzaakt door het niet voldoen aan dit veiligheidsvoorschrift, niet onder de verantwoordelijkheid van de fabrikant valt. Dit apparaat voldoet aan de volgende EG- richtlijnen: - 87/308 EG-richtlijnvan 2.6.87 met betrekking tot de radio-ontstoring. - 73/23 EG-richtlijn van 19/02/73 (Laagspanning) en opeenvolgende wijzingen; - 89/336 EG-richtlijn van 03/05/89 (Elektromagnetische compatibiliteit) en opeenvolgende wijzingen.49 Voegenafdeklat opplakken D765 Apparaat vastschroeven GF1MERA PL09 Apparaat naar binnenschuiven SAB1ME Schroefafdekplaatjes aanbrengen50 Montage instructies voor het opvulstuk aan de onderkant van de deur Schroef, met de deur open, de schroeven aan de onderkant los zonder ze helemaal los te maken. Plaats het stalen opvulstuk zoals aangegeven op het plaatje en bevestig de bovenkant onder de schroefkop. Stel het opvulstuk gelijk aan het stalen deurpaneel en draai de schroeven vaster. Plaats de stalen strook in het opvulstuk zoals aangegeven op het plaatje.www.electrolux.com www.electrolux.be www.electrolux.nl2223 429-53-00 12022009 www.electrolux.com www.electrolux.cz www.electrolux.ru www.electrolux.fr www.electrolux.nl
