Type de produit	Amplificateur audio 4 canaux
Marque	Audison
Modèle	LR 604
Dimensions (approx.)	300 x 200 x 50 mm
Poids (approx.)	1,5 kg
Alimentation	12 V CC, négatif à la masse
Puissance (RMS)	4 x 60 W sous 4 Ω (estimation)
Nombre de canaux	4
Impédance de charge	4 Ω (minimum 2 Ω en stéréo, 4 Ω en mono)
Fonctionnement	4, 3 ou 2 voies
Entrées	Simple ou double
Crossover	Électronique (modèle XR : réglage linéaire avec exclusion)
Sorties	Hi-Pass / By-Pass (selon modèle)
Plage de température	0 °C à 55 °C
Section de câble recommandée	8 mm² (8 AWG)
Entretien	Nettoyer avec un chiffon sec et non pelucheux
Sécurité	Installation dans un endroit sec et ventilé ; ne pas exposer à l'humidité
Réparabilité	Pièces détachées non fournies ; contacter le service après-vente Audison

FOIRE AUX QUESTIONS - LR 604 AUDISON

Comment installer l'amplificateur Audison LR 604 dans un véhicule ?

Choisissez un emplacement sec et bien ventilé, avec une température entre 0°C et 55°C. Utilisez les rondelles et vis fournies. Connectez l'alimentation 12 V CC avec négatif à la masse. Utilisez des câbles de la gamme Audison pour un résultat optimal.

Quel type d'alimentation nécessite le LR 604 ?

L'amplificateur fonctionne en 12 V CC avec le négatif à la masse. Vérifiez que l'installation électrique du véhicule est compatible.

Que faire en cas de saturation sonore à volume modéré ?

Abaissez le volume de l'autoradio jusqu'à disparition de la saturation, puis réglez les niveaux de l'amplificateur. Cela indique un signal distordu provenant de l'autoradio.

Puis-je utiliser le LR 604 en mode 2 voies avec un subwoofer ?

Oui, le modèle LR 604 XR permet un fonctionnement en 2 voies avec crossover Hi-Pass et subwoofer stéréo/mono. Le LR 604 standard peut également être configuré en 2 voies en utilisant les filtres passifs.

Quelles précautions prendre pour les sorties amplifiées ?

Ne jamais connecter entre elles ou à la masse les sorties -R et -L. Avant d'utiliser un filtre crossover, assurez-vous que les canaux n'ont pas de masse commune.

Comment régler le crossover sur le LR 604 XR ?

Le crossover électronique est à réglage linéaire avec possibilité d'exclusion. Vous pouvez choisir le mode Hi-Pass / By-Pass. Consultez le schéma bloc de la notice pour les configurations.

Quelle section de câble d'alimentation utiliser ?

Pour une longueur de câble de 4 à 5 mètres, utilisez une section de 8 mm² (8 AWG) pour une charge de 4 Ω ou 2 Ω.

L'amplificateur est-il compatible avec tous les autoradios ?

Il est compatible avec la plupart des autoradios, mais si la masse de sortie de l'autoradio n'est pas la même que celle du châssis, reliez le fil du câble isolant au châssis de l'autoradio.

Comment nettoyer l'amplificateur ?

Utilisez un chiffon sec et non pelucheux. Évitez l'humidité et les produits chimiques. L'appareil doit être installé dans un endroit sec.

Où trouver des pièces détachées pour le LR 604 ?

Les pièces détachées ne sont pas fournies avec l'appareil. En cas de besoin, contactez le service après-vente Audison ou un revendeur agréé.

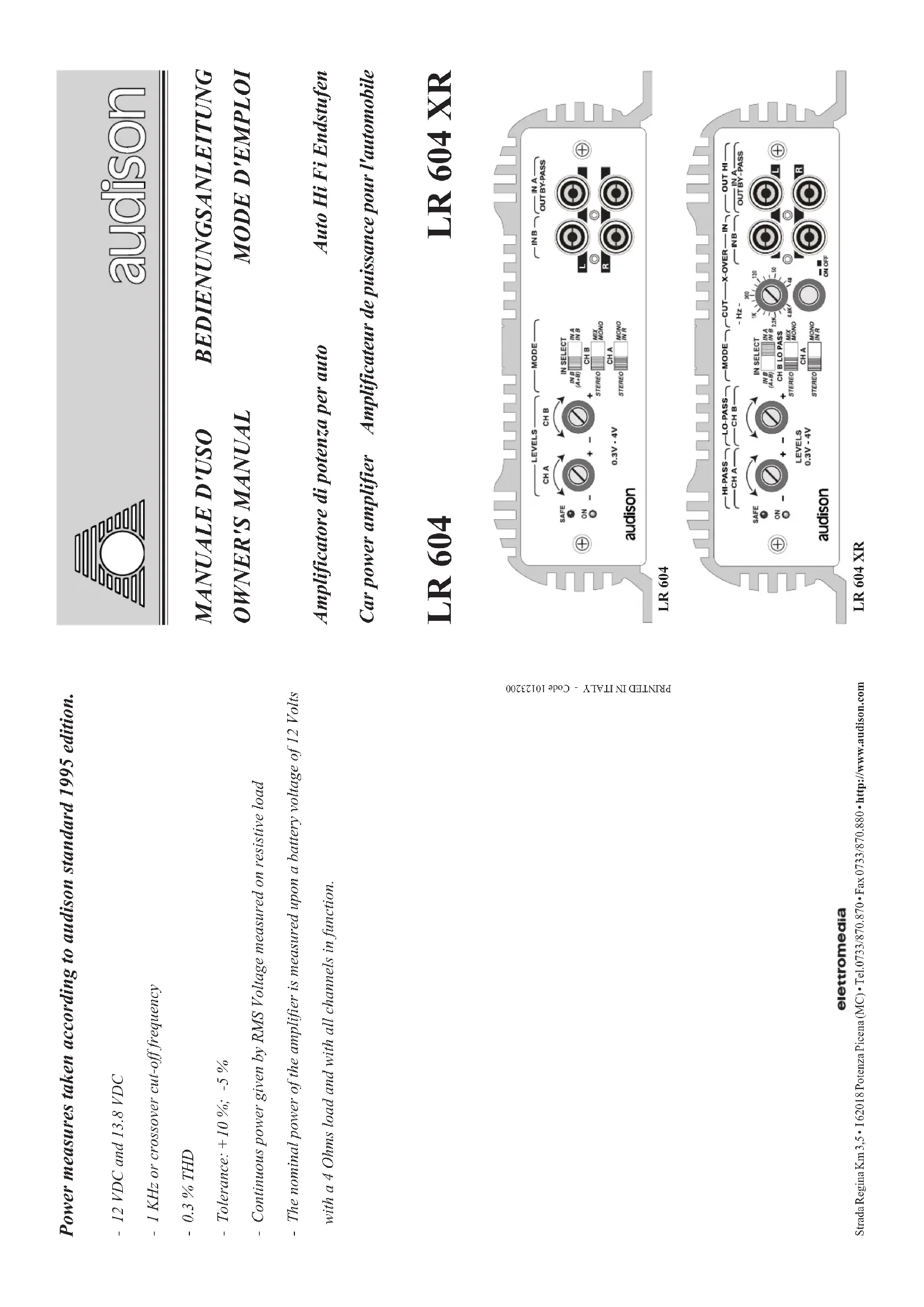

MODE D'EMPLOI LR 604 AUDISON

LR 604 - LR 604 XR. Amplis à 4 canaux de dimensions compactes et à haute caractéristiques musicales. Les éléments fondamentaux de leur circuit sophistique sont: stades "FRONT END" réalisés avec deux stades différentiels complémentaires, stades finals constitués de transistors en connexion Darlington, transistors finally chacun avec capacité en courant de 15 A et alimentation PWM à MOSFET avec une grande réserve d'énergie.
LR 604: Quatre voies, entree simple ou double, prévu pour un fonctionnement à 4, 3 ou 2 voies.
LR 604 XR: Quatre voies, entree simple ou double, crossover electronique à réglage linéaire avec possibilité d'exclusion, sortie HI-PASS / BY-PASS, prévu pour un fonctionnement à 4, 3 ou 2 voies (crossover exclu) ou bien 2 voies pour l'HI-PASS et SUB stereo/mono (crossover branché).

PRECAUTIONS

Pour un bon fonctionnement de l'appareil, il très important de veiller à l'instituer dans un endroit où la température ne tombe jamais au dessous de 0^ et ne dépasse jamais 55^ .

• L'installation doit se faire dans un endroit sec et bien ventilé.
• L'alimentation est de type 12 VCC avec négatif à la masse. S'assurer que les caractéristiques de l'installation du vehicule soient indiquées pour ce type d'appareil.
• Pour une conduite sans risque, nous conseillons un niveau d'écoute ne couvrant pas le bruit du traffic environnant.

INSTALLATION

Pour le montage utiliser les rondelles et vis fournies à cet effet. Pour un résultat optimum il est recommendé d'utiliser les éléments de la ligne audison cable suivants: cables d'alimentation, cables signal, cables pour haut-parleurs, connecteurs RCA et tous les accessoires complétant le branchement.

ATTENTION

• ENTRÉES: Si la masse de sortie de l'autoradio n'est pas la même que celle du chassis, relier le fil du cable isolant au chassis de l'autoradio.
• SORTIES: Ne jamais connecter entre elles ou sur la masse les sorties -R et -L. Avant d'utiliser un filtre crossover, s'assurer que les canaux n'ont pas de masse commune.
• RÉGLAGES: Si des phénomènes de saturation apparaissent à un niveau de volume modéré, cela signifie que le signal sort distordu de l'autoradio. En ce cas, abaiser le volume de l'autoradio jusqu'à ce que le phénomène disparaisse et régler ensuite les niveaux de l'amplificateur.

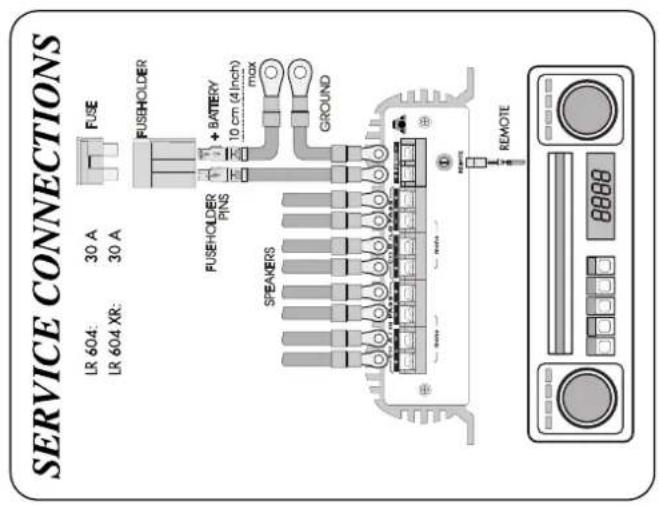

SIZE OF POWER CABLE 4/5 m (13/16 feet) length
Load	4 Ohms		2 Ohms (4 Ohms mono)
Measure Unit	mm²	A.W.G.	mm²	A.W.G.
LR 604	8	8	8	8
LR 604 XR	8	8	8	8

LR 604 BLOCK DIAGRAM
HI PASS FRONT AND MONO SUBWOOFER WITH OR WITHOUT FADER

LR 604 - PASSIVE CROSSOVER
