BEDIENUNGSANLEITUNG LR 604 AUDISON

LR 604 - LR 604 XR: VierKanal-Verstärker mit kompakten Abmessungen und exzellenen musikalischen Fähigkeiten. Die außergewöhnlichen Eigenschaften ihrer hochwertigen Schaltkreise sind: Eingansstufen mit zwei komplementären Differenzverstärkern, Endstufen mit Transistoren in Darlington-Bauweise, Endtransistoren mit einer Strombelastbarkeit von 15 A und ein MOSFET-Schaltnetzteil mit horer Energiereserve.
LR 604: Vier Kanäe, einfacher oder doppelter Stereo-Eingang. Der Verstärker kann im Vier-Drei-und Zweikanalbetrieb arbeiten.

LR 604 XR: Vier Kanäle, einfacher oder doppelter Stereo-Eingang, aktive Freqenzweiche mit linearer Justage, die auch aus dem Signalweg genommen werden kann, Hochpaß/Bypass-Ausgang. Der Veränderkann im Vier-Drei-und Zweikanalbetrieb arbeiten (Frequenzweiche aus) oder mit zwei Kanälen für den Hochpaßzweig und zweien für den Sub-Zweig (entweder Stereo oder Mono-gebrückt).

VORSICHTSMAßNAHMSN

• Damit das Gerät ordnungsgemäß arbeiten kann, muß es an einem Einbauort montiert werden, bei dem die Temperatur nicht unter 0^ C sinkt und über 55^ C steigt.
• Es muß an einem trockenen, gut belufteten Ort eingebaut werden.
• Es muß an eine 12-Volt-Versorgungsspannung mit Minus an Masse angeschlossen werden. Stellen Sie sicher, daß die Netzspannung Ihres Fahrzeugs dies Voraussetzungen erfüllt.
• Damit beim Fahren die Sicherheit nicht zu kurz kommt, empfehlen wir, den Hörpegel auf einen Betrag zu begrenzen, der es noch zuläbt, die Verkehrsrügeräische außerhalb des Fahrzeugs wahrzunehmen.

EINBAU

Beim Einbau sollenn Sie die 4 beigelegten selbstschneidenden Schrauben und Plastik-Schutzringe benutzen. Wenn Sie eine besonderss hohe Klangqualität erreichen wollen, empfehlen wir, die Verbindungskabel von audison cable zu verwenden. Im audison cable-Programm sind verfügbar: Stromversorgungskabel, Cinchkabel, Lautsprecherkabel, Cinch-Stecker und -Buchsen sowie alle Zubehörteile, die Sie benötigen, um die Verkabelung durchzuführen.

ZUR BESONDEREN BEACHTUNG

• EINGÄNGE: Wenn die Ausgangs-Masse des Autoradios nicht an die Fahrzeugmasse angeschlossen ist, muß das Abschirmgeflecht des Cinch-Verbindungskabels mit dem Gehäuse des Radios verbunden werden.

• AUSGÄNGE: Verbinden Sie die Laufsprecher-Ausgänge niemals mit Masse oder miteinander. Wenn Sie ein Laufsprechersystem mit vorgeschalteter Frenzweiche verwenden, stellen Sie sicher, daß die Weiche keine gemeinsame Masse für beiden Kanäle aufweist.

EINSTELLUNGEN: Wenn Sie bei moderaten Lautstärken Verzerrungen wahrnehmen, ist mit Sicherheit der Eingang des Verstärkers übersteuert. Drehen Sie den "Low Pass"-Regler ganz nach links. Drehen Sie dann den Lautstärkeregler des Radios etwa auf 3/4 des Maximur Nun regeln sie am "Low Pass" die Laustürke, bis leichte Verzerrungen hörbar werden.

Nun regem sie am Low Pass die Laustarke, bis leichte Verzellenungen norbar wird. Vorsicht! Sie sollen these Einstellungen zugig vornehmen, da hohe Laustarken entstehen.

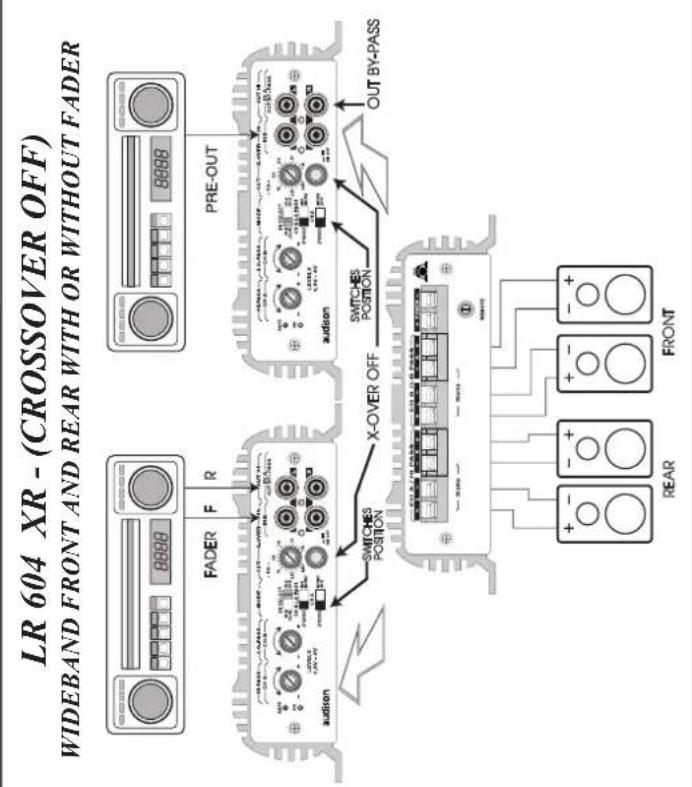

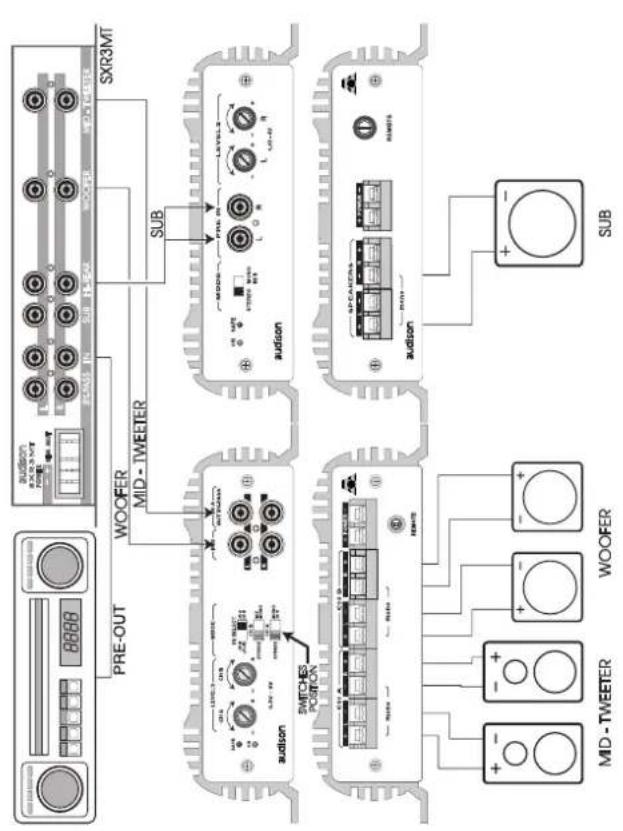

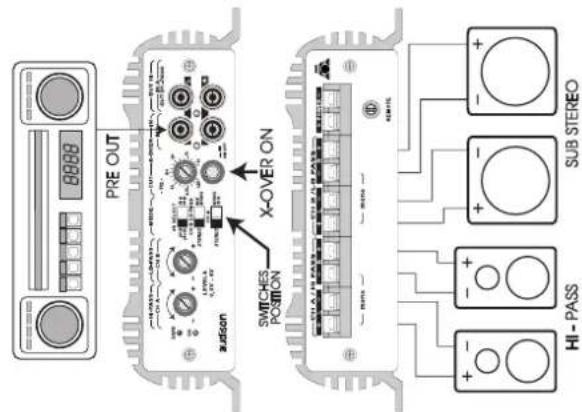

LR 604 - ACTIVE CROSSOVER

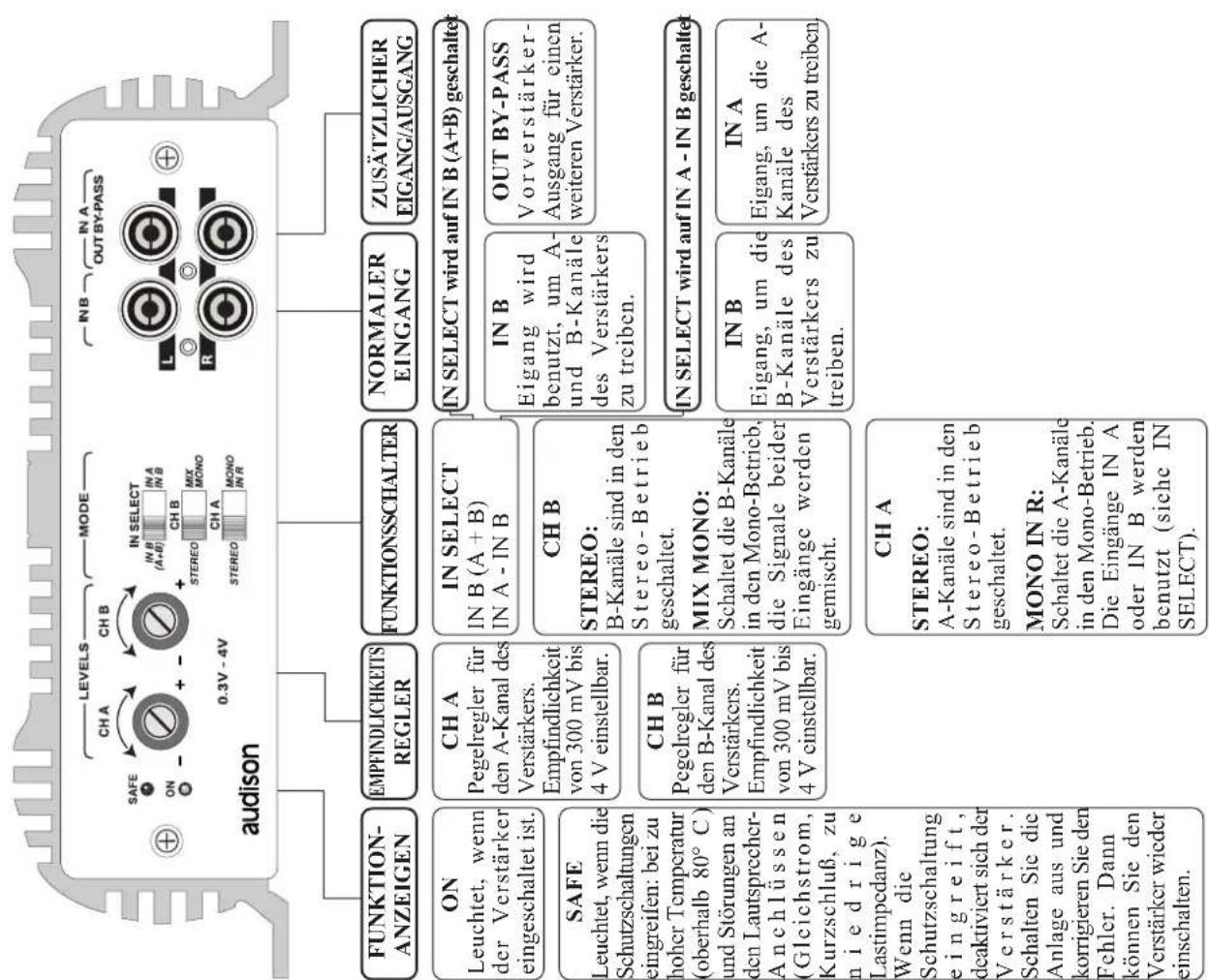

CHARACTERISTIQUES

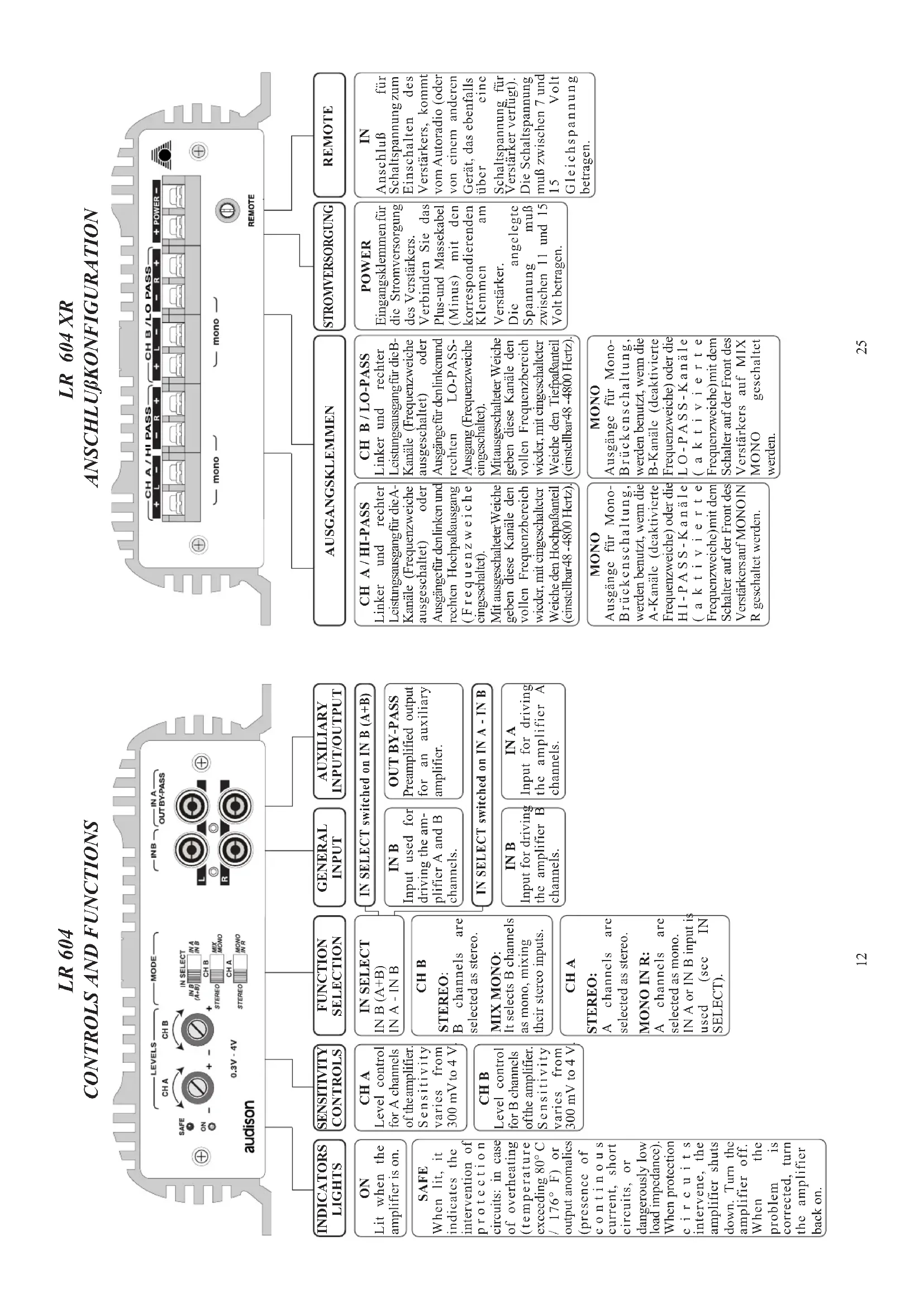

LR 604 REGLER UNDFUNKTIONEN

LR 604 XR

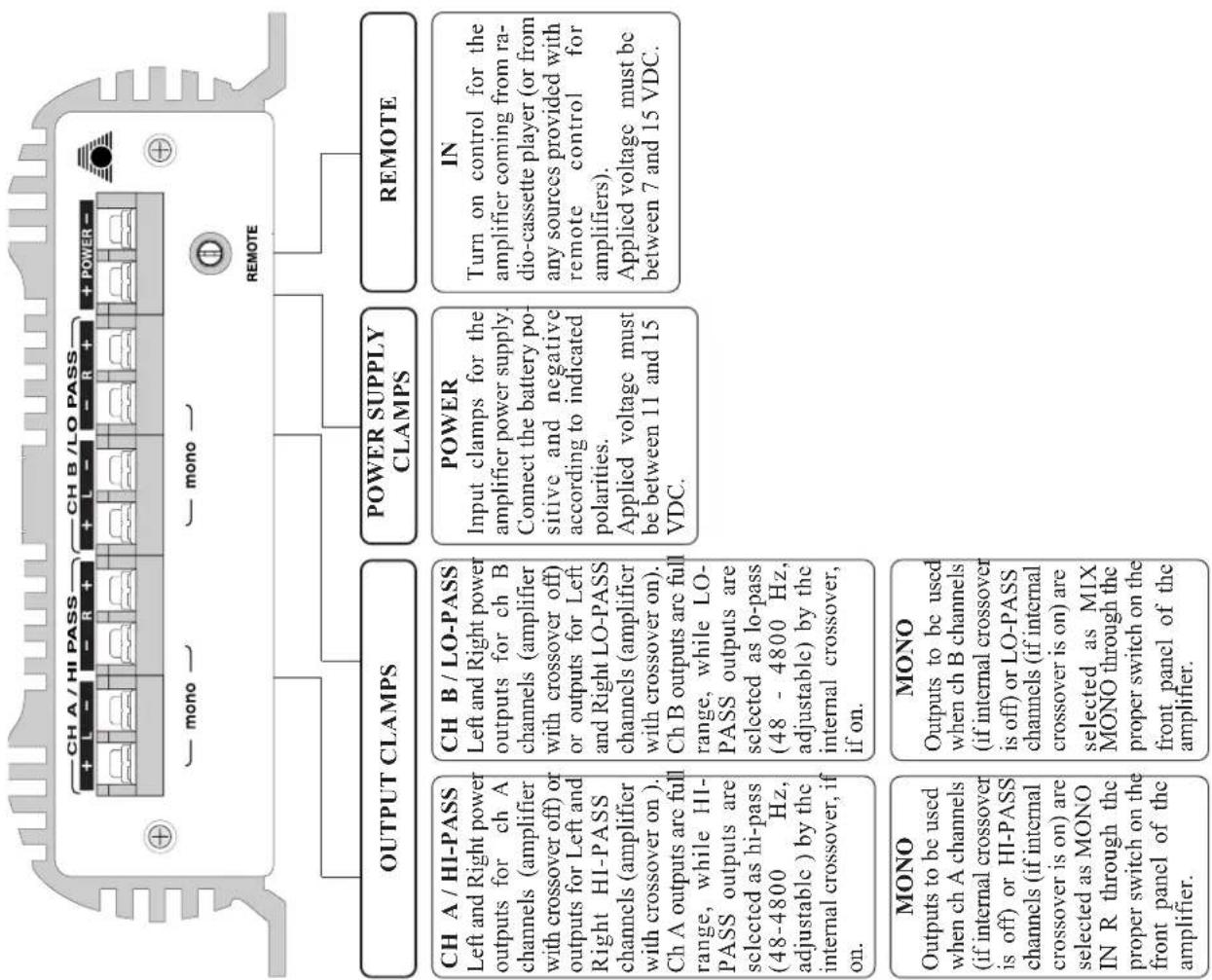

CONFIGURATION OF CONNECTING CLAMPS

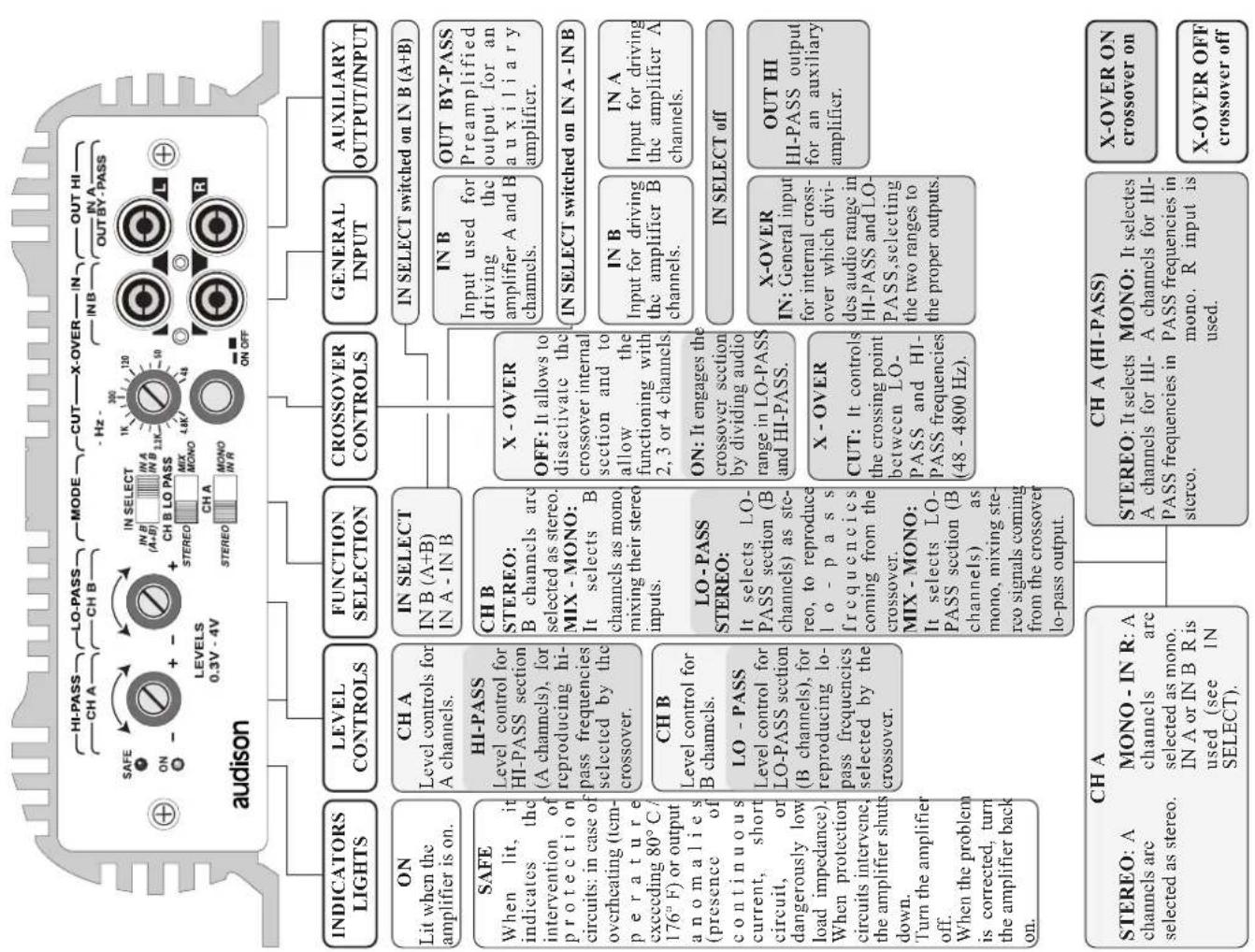

LR 604 XR CONTROLS AND FUNCTIONS

LR 604

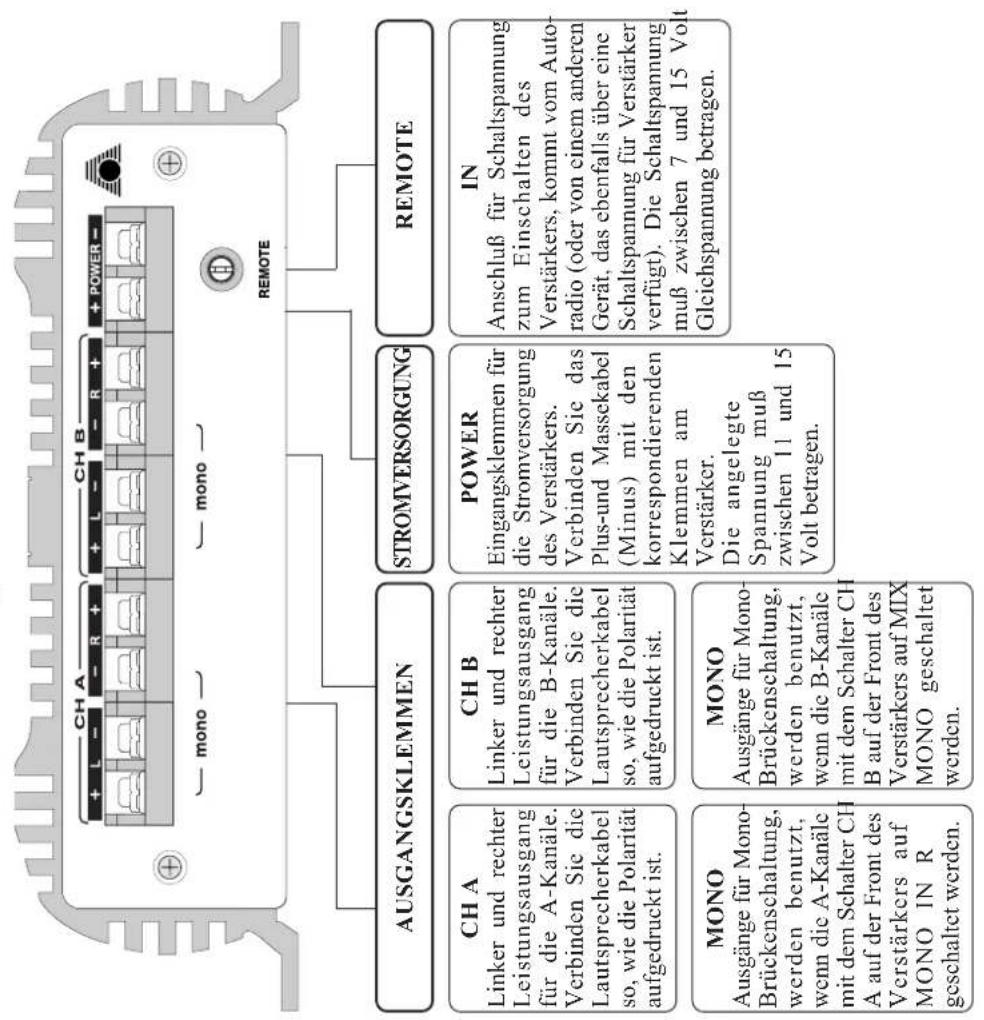

ANSCHLUβKONFIGURATION

LR 604XR
