Produkttyp	Monoverstärker (Mono Power Amplifier)
Marke	Audison
Modell	SRX 1D
Ausgangsleistung (RMS)	1150 W (1 Ω) / 850 W (2 Ω) / 550 W (4 Ω)
Minimale Lastimpedanz	1 Ω
Frequenzgang	11 – 500 Hz (-3 dB)
Tiefpassfilter	50 – 220 Hz, 24 dB/Oktave
Equalizer	40 – 90 Hz, 0 – 9 dB
Phasenregelung	0° – 180°
Eingänge	Cinch (Pre-In), Lautsprechereingang, Chain-Eingang
Ausgänge	Cinch (Pre-Out), Chain-Ausgang
Fernbedienungsanschluss	Ja (Subwoofer-Lautstärke)
Versorgungsspannung	11 – 15 V DC
Max. Stromaufnahme	70 A (bei maximaler Musikleistung)
Sicherung	80 A (AFS)
Abmessungen (B x L x H)	216 x 370 x 56 mm
Gewicht	3,80 kg
Signal-Rauschabstand	90 dB (A-bewertet @ 1 V)
Klirrfaktor (THD)	0,3 % (100 Hz @ 4 Ω)
Dämpfungsfaktor	100 (100 Hz @ 4 Ω)
Reinigung	Gehäuse mit trockenem Tuch abwischen
Sicherheit	Vor Installation Stromversorgung trennen
Reparierbarkeit	Wenden Sie sich an einen autorisierten Audison-Händler

Häufig gestellte Fragen - SRX 1D AUDISON

Wie schließe ich den Subwoofer an den SRX 1D an?

Verbinden Sie den Subwoofer mit den Lautsprecherausgängen (SPEAKER OUT) des Verstärkers. Achten Sie auf die korrekte Impedanz (mindestens 1 Ω).

Welche minimale Impedanz ist am SRX 1D zulässig?

Die minimale Lastimpedanz beträgt 1 Ω an einem Kanal. Bei gebrückten Verstärkern (Amp Chain Mode) gelten abweichende Werte (z. B. 2 Ω bei 2 Amps Bridge).

Wie stelle ich die Phasenregelung ein?

Drehen Sie den Regler 'PHASE' an der Vorderseite zwischen 0° und 180°, um die Phase des Subwoofers anzupassen und eine optimale Basswiedergabe zu erzielen.

Kann ich zwei SRX 1D Verstärker überbrücken (Bridge)?

Ja, mit dem Amp Chain Mode können Sie zwei Verstärker als Master/Slave konfigurieren. Stellen Sie den Modus je nach gewünschter Konfiguration (z. B. Bridge 2 Amps 1 Sub) ein.

Wie verwende ich die externe Fernbedienung?

Schließen Sie die optionale Fernbedienung (z. B. Audison VCR) an den Anschluss 'REMOTE' an und aktivieren Sie die Funktion 'EXT. SUB VOL.' auf ON. Damit können Sie die Subwoofer-Lautstärke regeln.

Was ist der Amp Chain Mode?

Der Amp Chain Mode ermöglicht das Zusammenschalten mehrerer Verstärker (Master/Slave) für höhere Leistung oder spezielle Konfigurationen. Die Einstellungen erfolgen über die Schalter auf der Geräteoberseite.

Wie reinige ich den SRX 1D Verstärker?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine aggressiven Reinigungsmittel oder Flüssigkeiten, da diese in das Gerät eindringen könnten.

Welche Sicherungsgröße wird im SRX 1D verwendet?

Der Verstärker verwendet eine interne 80 A AFS-Sicherung. Ersetzen Sie diese nur durch eine Sicherung gleichen Typs und gleicher Stromstärke.

Ist der SRX 1D für den Einbau in ein Fahrzeug geeignet?

Ja, der Verstärker ist für den Einsatz in Fahrzeugen ausgelegt. Achten Sie auf eine ausreichende Belüftung und eine sichere Befestigung. Die Betriebsspannung beträgt 11–15 V DC.

Wo finde ich die vollständige Bedienungsanleitung?

Die Bedienungsanleitung steht auf der Website von Audison (www.audison.com) sowie auf notice-facile.com als PDF zum Download zur Verfügung.

Benutzerfragen zu SRX 1D AUDISON

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Autoradio kostenlos im PDF-Format! Finden Sie Ihr Handbuch SRX 1D - AUDISON und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. SRX 1D von der Marke AUDISON.

BEDIENUNGSANLEITUNG SRX 1D AUDISON

audison

www.audison.com

ADVANCED MANUAL

SRx10

1150W Power Amplifier

Mono Power Amplifier with crossover

Specifications

Control panel and terminals
ALL CONTROLS OUT CHAIN MASTER / SLAVE AMP CHAIN MODE 4 - 9 IN 120 LO-PASS 18 - 20 32 - 60 SUB - 2Ω SUB - 2Ω audison FUSE 80 A POWER 12 V IN OUT OUT SAVE MIME LEVEL 0.3 - 5 VERS HO SUBRONIC HEA LEVEL 0 - 180 DIANA OFF ON OFF ON SUBPULSE DIGUAUTER EXTR. SUB VOL. R L R STRAKES IN Pre Out enable REMOTE…

Functions

Remote
EXT. SUB VOL. REMOTE VCA OUT IN OFF ON REMOTE OUT REMOTE IN REMOTE IN REMOTE

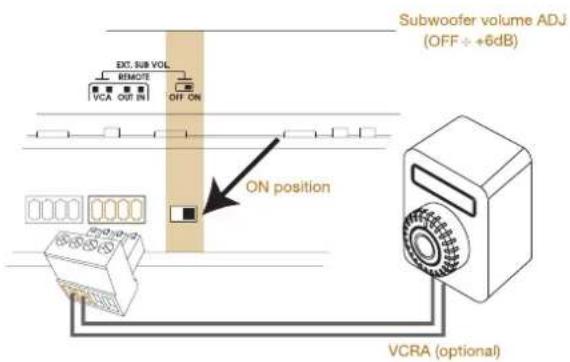

Subwoofer remote control
Subwoofer volume ADJ (OFF ÷ +6dB) EXT. SUB VOL. REMOTE VCA OUT IN OFF ON ON position VCRA (optional)

Caution

Specifications

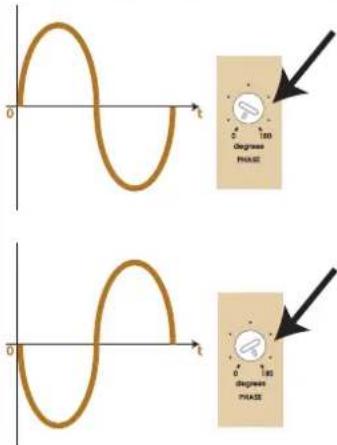

Phase Control
0 t 0 t 0 180 degrees PHASE

Configuration table

Conf.	AMP	SUB Ch	PRE OUT only with AMP CHAIN MODE OFF
1
2

INPUT	PRE OUT	AMP OUT
L & R	L & RBypass	MixL + R
L	LBypass	Mono
R	RBypass	Mono

Equalizer
| Time (h) | Frequency (dB) | | -------- | -------------- | | 20 | 0 | | 40 | +9 | | 60 | +6 | | 80 | +9 | | 100 | +6 | | 200 | 0 |

Subsonic Filter
| Frequency (Hz) | Response (dB) | | -------------- | ------------- | | 0 | 0 | | 20 | ~10 | | 40 | ~30 | | 60 | ~40 | | 80 | ~40 | | 100 | ~40 | | 200 | ~40 |

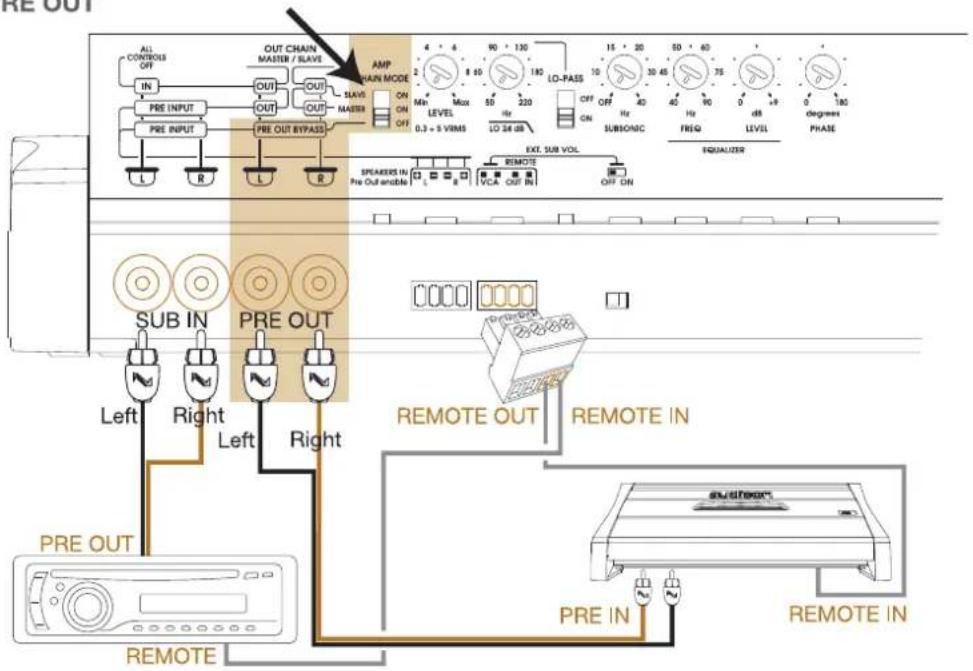

INPUTS

PRE IN and PRE OUT
PRE OUT ALL CONTROLS OFF IN PRE INPUT PRE INPUT OUT CHAIN MASTER / SLAVE OUT OUT OUT SLAVS MASTER AMP CHAIN MODE ON ON OFF 4 + 4 80 + 130 50 220 LO-PASS 10 15 + 20 30 45 40 60 50 75 90 0 + - 180 OFF ON SUBRONIC HE FREQ LEVEL DEGMENT PHASE R L R PRE OUT BYPASS 0.3 + 5 VIRMS EXE SUB VOL REMOTE VCA OUT…

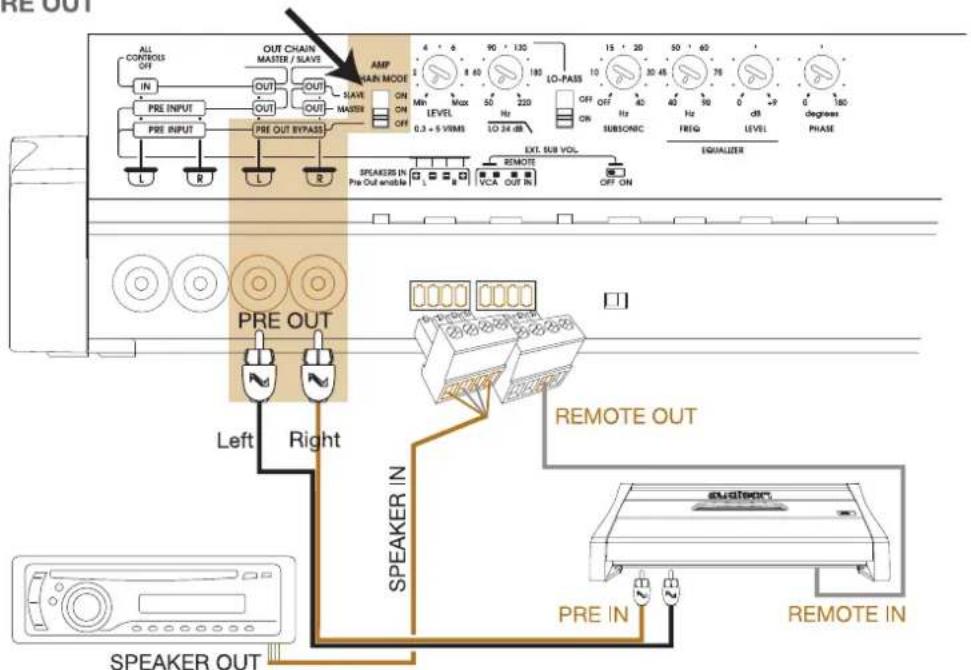

INPUTS

SPEAKER IN and PRE OUT
ALL CONTROLS OFF IN PRE INPUT OUT OUT OUT PRE OUT PRE OUT BYPASS L R L R OUT CHAIN MASTER / SLAVE OUT OUT SLAVE ON ON OFF AMP MAIN MODE ON ON 4 - 6 8.60 90 - 130 50 220 LO PASS 10 OFF Off Hz SUBSCANBC 40 40 Hz FREQ dS LEVEL 0 - +9 0 - 180 PHASE EXT. SUB VOL. VCA OUT IN OFF ON REMOTE PREAD OUT Left R…

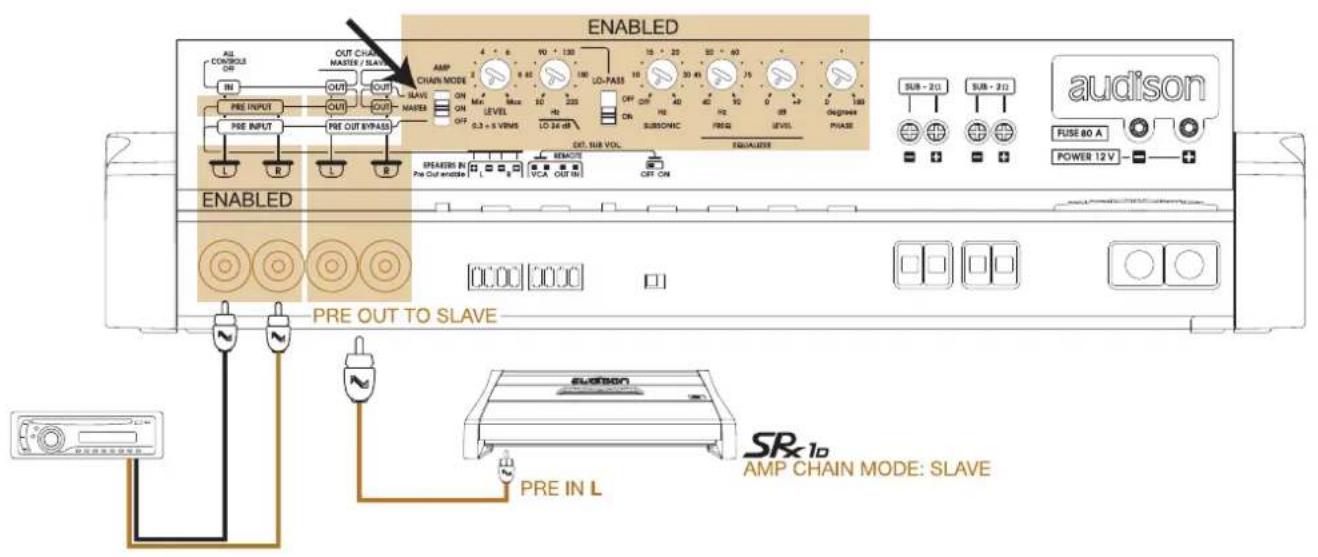

Mode

Amp chain mode: Master

ENABLED AUDISON PRE OUT TO SLAVE PRE IN L SPX10 AMP CHAIN MODE: SLAVE

Power outputs

Amp chain mode: Off

ENABLED PARALLEL TERMINALS AUDISON FUSE 80 A POWER 12 V MAX: 8 AWG 1 Ω MIN 1k W SUBWOOFER

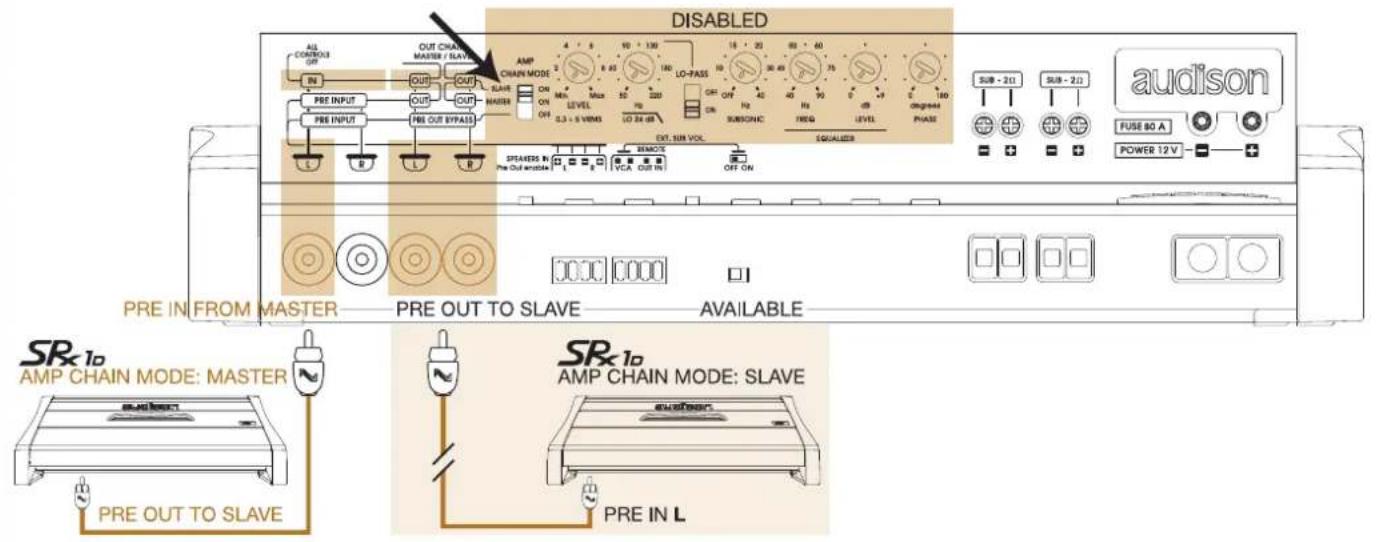

Mode

Amp chain mode: Slave

DISABLED AUDISON OUT CHAIN MASTER / SLAVE AMP CHAIN MODE 4 - 6 90 - 130 LO-PASS 18 - 20 88 - 80 SUBSONIC SUB - 2.0 FUSE 80 A POWER 12 V PRE INPUT OUT OUT SLAVE ON LEVEL LO 24 dB OFF ON PRE OUT BYPASS PRE OUT BYPASS EXT. SUN VOL. SQUALIZED PRE IN FROM MASTER PRE OUT TO SLAVE AVAILABLE SPX10 AMP CHAIN…

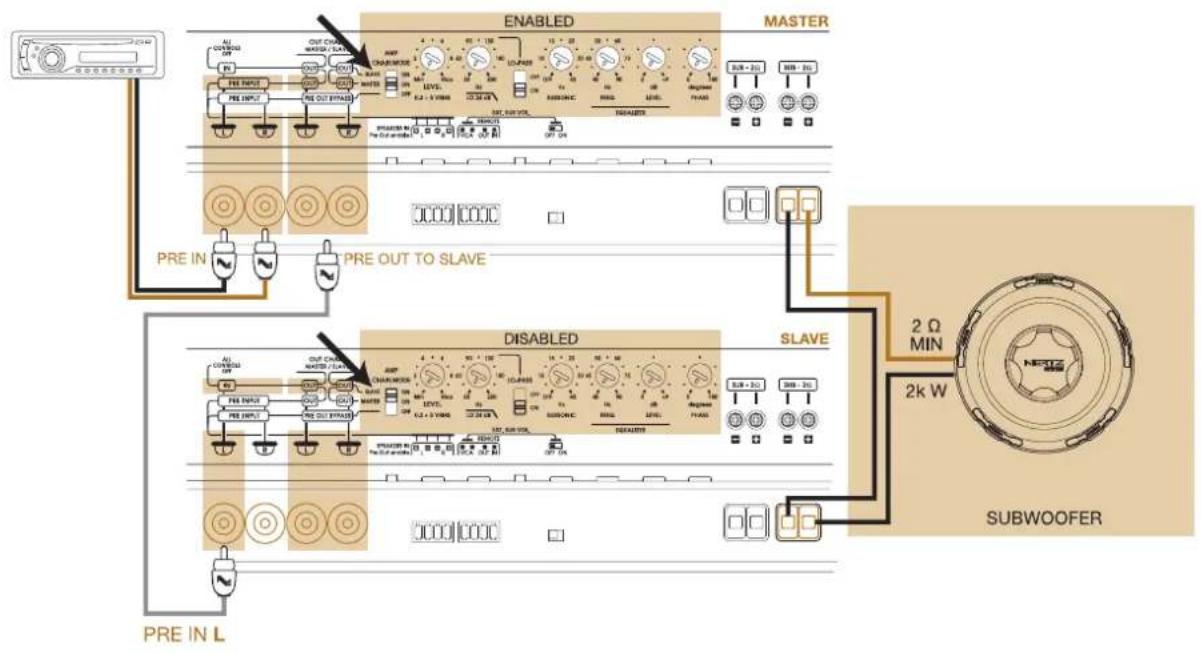

Power outputs

Amp chain mode: On Bridge 2 Amps 1 sub

ENABLED MASTER PRE INPUT PRE INPUT PRE OUT TO SLAVE DISABLED SLAVE PRE IN L 2 Ω MIN 2k W SUBWOOFER

Power outputs

Amp chain mode: On Bridge 4 Amps 2 subs

Power outputs

Amp chain mode: On

Endless series

ENABLED MASTER PRE IN PRE OUT TO SLAVE DISABLED SLAVE PRE OUT TO SLAVE DISABLED SLAVE PRE OUT TO SLAVE 1 Ω MIN 1k W 0° 180° 1 Ω MIN 1k W 0° 1 Ω MIN 1k W SUBWOOFER PRE OUT TO SLAVE PRE OUT TO SLAVE SUBWOOFER

Technical Specifications

Power Supply

Voltage:	11÷15 VDC
Minimum idling current:	1.8 A
Idling current when off:	0.02 mA
Remote IN Voltage:	7÷15 VDC (1 mA)
Remote OUT Voltage:	12 VDC (15 mA)
Internal Fuse (AFS):	80 A
Consumption @ 14.4 VDC(Max Musical Power):	70 A

Inputs/Outputs/Filters

Inputs	Pre / Chain / Speaker
Output	Pre / Chain
Filter	Bypass / Lo-pass 24 dB/Oct.: 50 ÷ 220 Hz
Equalizer frequency	40 ÷ 90 Hz
Equalizer level	0 ÷ 9 dB
Phase adjust	0° ÷ 180°
Sub remote volume control	-∞ ÷ +6 dB

Size

BxLxH (mm/inches)	216 x 370 x 56 / 81/2 x 1496 x 21/4
Weight (kg/lb)	3.80 / 8.38

Amplifier stage

Distortion-THD (100 Hz@4Ω):	0.3 %
Bandwidth (-3 dB):	11 ÷ 500 Hz
S/N ratio (A weighted@1V):	90 dB
Damping factor (100 Hz@4Ω):	100
Pre-In sensitivity:	0.3 ÷ 5 V
Speaker-In sensitivity:	1 ÷ 15 V
Pre-In impedance:	15k Ω
Speaker-In impedance:	100 Ω
Load impedance (MIN):
1 Ch	1 Ω
Output power (RMS) @14.4 VDC; THD 1%:
1 Ch x 4Ω	550 W
1 Ch x 2Ω	850 W
1 Ch x 1Ω	1150 W
Amp Chain Mode Output power (RMS) @14.4 VDC; THD 1%:
Bridge 2 Amp x 4Ω	1700 W
Bridge 2 Amp x 2Ω	2300 W

CEA 2006-A RATINGS

OUTPUT Power(4Ω, ≤1% THD+N, 14.4 Volts):	500 W x 1 Ch
S/N ratio (ref. 1W output):
500 W Channel:	55 dBA
