Type de produit	Amplificateur mono pour autoradio
Marque	Audison
Modèle	LRX 1-1K
Puissance de sortie (RMS)	1 x 1100 W @ 1 Ω, 1 x 700 W @ 2 Ω, 1 x 400 W @ 4 Ω
Puissance de sortie (Max)	2000 W
Nombre de canaux	1
Impédance d'entrée	22 kΩ
Réponse en fréquence	10 Hz – 30 kHz (±1 dB)
Rapport signal/bruit	>100 dB
Distorsion harmonique totale	<0.05%
Filtres	Filtre passe-bas variable (50–500 Hz), filtre subsonique (15–50 Hz)
Fonctions principales	Contrôle de gain, boost des basses (0–18 dB), télécommande de niveau à distance, entrée haut niveau, protection thermique et court-circuit
Alimentation	11–15 V DC, fusible de 80 A
Dimensions (L x l x h)	260 x 190 x 50 mm
Poids	2,5 kg
Matériau du châssis	Aluminium anodisé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les produits abrasifs.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Respecter la polarité de l'alimentation. Utiliser un fusible de protection adapté.
Pièces détachées et réparabilité	Contacter le service après-vente Audison pour toute réparation ou pièce détachée.
Informations générales	Amplificateur mono de haute qualité conçu pour l'audio automobile. Idéal pour alimenter un subwoofer.

FOIRE AUX QUESTIONS - LRX 1-1K AUDISON

Comment brancher l'amplificateur LRX 1-1K ?

Connectez l'alimentation (+12V) à la borne B+, la masse (GND) à la borne GND, et le signal de commande (REM) à la sortie remote de l'autoradio. Utilisez un câble d'alimentation de section adaptée (au moins 4 AWG).

Quelle est l'impédance minimale de charge ?

L'impédance minimale de charge est de 1 ohm en mode mono. Assurez-vous que votre subwoofer est câblé pour présenter une impédance d'au moins 1 ohm.

Quelle puissance puis-je obtenir avec un subwoofer de 4 ohms ?

Avec une charge de 4 ohms, l'amplificateur délivre 400 W RMS. Vérifiez la puissance admissible de votre subwoofer pour éviter de l'endommager.

Comment régler le gain de l'amplificateur ?

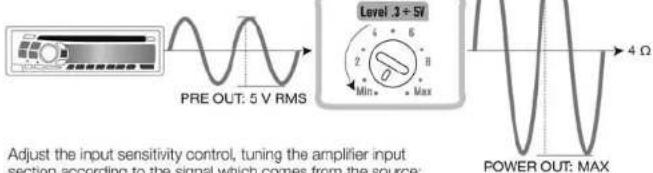

Réglez le gain à l'aide du potentiomètre 'Gain' en tournant doucement jusqu'à obtenir le niveau souhaité sans distorsion. Utilisez un oscilloscope ou un multimètre pour un réglage précis.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez la connexion d'alimentation (+12V, GND, REM) et l'état du fusible. Assurez-vous que la tension de la batterie est d'au moins 12V et que le signal remote est présent (environ 12V).

Comment utiliser la télécommande de niveau à distance ?

Branchez la télécommande fournie sur la prise 'Remote Level' de l'amplificateur. Vous pouvez alors ajuster le volume du subwoofer depuis le siège conducteur.

Quel type de fusible utiliser ?

Utilisez un fusible de type ATO/ATC de 80 A. Remplacez-le toujours par un fusible de même valeur pour éviter tout risque d'incendie.

Puis-je connecter plusieurs subwoofers ?

Oui, si l'impédance totale ne descend pas en dessous de 1 ohm. Par exemple, deux subwoofers de 2 ohms en parallèle donnent 1 ohm. Respectez la puissance totale admissible.

Comment éviter la surchauffe de l'amplificateur ?

Assurez une bonne ventilation autour de l'amplificateur. Ne le placez pas dans un espace confiné. En cas de protection thermique, laissez-le refroidir avant de le réutiliser.

Où trouver le schéma de câblage détaillé ?

Le schéma de câblage se trouve dans la notice d'utilisation fournie avec l'appareil. Vous pouvez également le télécharger gratuitement sur le site d'Audison.

MODE D'EMPLOI LRX 1-1K AUDISON

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Introduzione

Lo spirito innovativo contraddistingue i prodotti di Audison. Da molti anni idee brillanti, soluzioni inedite e funzioni circuitali uniche soddistano lo spirito di ricerca dei progettisti e l'interesse degli appassionati.

Che altro si poteva fare ancora?

A guardar bene, nel mercato ci sono amplificatori che offrono tanta potenza con dimensioni che rendono complicata l'installazione, quelli che hanno il bel suono ma sono irraggiungibili, quelli con l'ingresso speakers, con la completa copertura a protezione dei cavi, etc.

Ebbene, dopo attente analisi, strade percorse ed abbandonate, tecniche meccaniche ed elettroniche controcorrente, è nato un progetto unico, duttile, facilmente aggiornabile per la veloca evoluzione del mercato ma solido nella sua struttura e che, nel tempo, potrà dirsi rivoluzionario.

Innovativo nell'anima, l'LRx rispecchia l'estro creativo di chi, come lui, ha segnato una pietra miliare tra i prodotti di riferimento assoluto. Derivato direttamente dall'esperienza fatta con il THESIS HV venti, l'LRx ne riprende le line guida. ECI (Easy Common Interface) è la gestione universale degli ingressi fatta con moduli intercambiabili e reversibili, per poter nascondere alla vista i cavi di segnate sotto l'amplificatore, siano essi su RCA che ad atto livello; possono comunque essere nascosti anche i cavi di potenza e di alimentazione grazie alle apposite mascherine. LRx introduce in un'unica linea di amplificatori anche la gestione a microprocessore delle funzioni vitali.

Le protezioni diventano attive, coordinando l'accensione e lo spegnimento dell'alimentazione, l'intervento delle sicurezze, monitorando la temperatura e regolando il sistema di controllo per la stabilizzazione termica dello stadio finale, limitando la tensione di alimentazione in funzione della corrente d'uscita senza intervenire sul segnale. Ogni funzione ha il suo indicatore luminoso, riportato su un pannello protetto e coperto da un guscio in policarbonato. Il pannello accoglie anche i controlli del crossover completamente indipendenti, escludibili e configurabili nel più ampio range possibile, a vantaggio della massima versatilità d'uso. Il layout dei circuiti stessi è oggetto di innovazione con una motherboard in cui è stato ottimizzato il percorso e il dimensionamento delle piste di potenza, è stato separato il modulo di controllo del segnale per eliminare ogni possibile interferenza, è stato utilizzato un driver lineare a differenziale complementare in classe A. L'insieme è teso al miglior rendimento acustico in qualsiasi situazione.

Mettere tutte queste caratteristiche nello stesso amplificatore non è stato facile, ma quale altro prodotto può vantarsi di offrire tanto? E a questo livello?

Come tutto ciò che è innovativo, l'LRx potrà sollevare qualche dubbio dovuto alla consuetudine; e allora sarà sufficiente guardarlo dentro e fuori, installarlo e ascoltarlo per provare la soddisfazione di possedere qualcosa di speciale, qualcosa che non vuole solo mostrare ma dimostrare.

L'LRx 1.1k è un amplificatore di potenza mono per auto creato per pilotare agevolmente anche i carichi più difficili. Le dimensioni contenute celano l'eccezionale riserva d'energia: più di 1000 W su 1 ohm regolati dall'esclusivo circuito a microprocessore sono in grado di soddisfare qualsasi richiesta di corrente. L'innovativa gestione dei segnali d'ingresso/uscita tramite i moduli ECI unita al crossover completamente indipendenti e alle funzioni speciali come il controllo remoto del volume o l'Auto Turn-ON lo rendono l'amplificatore ideale sia per l'espansione di impianti preesistenti che per la realizzazione di sistemi ad elevatissimo livello di pressione sonora.

Potenza e controllo, stadi finali imponenti e verifica costante dello status operativo, qualità essenziali per basse frequenze irresistibili e straordinarie prerogative musicali su tutta la gamma.

Indice

Introduzione 2

Indice 3 | Contenuto dell'imballo 4

Safe Sound 5

Precauzioni Generali 6

Pannello Ingressi ECI - Easy Common Interface 8 ECI - L Low Level: Pannello Ingressi Preamplificati 8 ECI - H High Level: Pannello Ingressi Alto Livello/Uscite PRE 8 Installazione dei Panneli Ingressi ECI 9 Quando si monta l'ECI rovesciato 9

Pannello Alimentazione/Uscite/Servizi 10

Come togliere il guscio 10 Come mettere il guscio 10 Come cambiare la mascherina 11 Esempi di utilizzo delle mascherine 11 Descrizione 12 Come si montano i connettori portafaston 13 Servizi 13 Auto Turn-ON con SPK ON 14 Remote OUT ccn ECI-H o SPK ON 14 Quando si usa il connettore SUB VOL 14 Come si sostituisce il fusibile 14

Pannello Controlli 15 Come togliere il guscio 15 Come mettere il guscio 15 Funzioni LRx 1.1k 16 Out Mode 16 Level 0.3÷5 V 16 Filter 17 LEDS 20

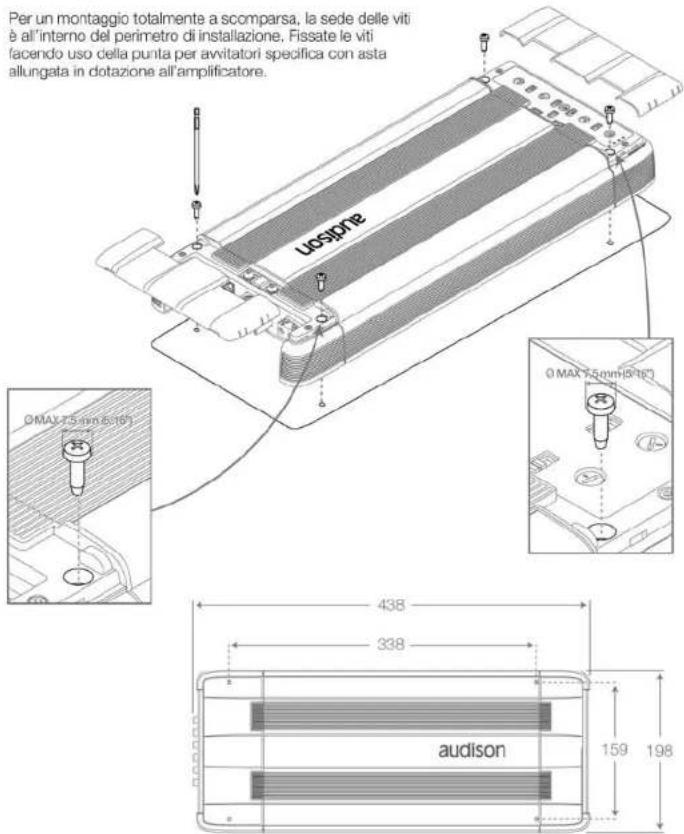

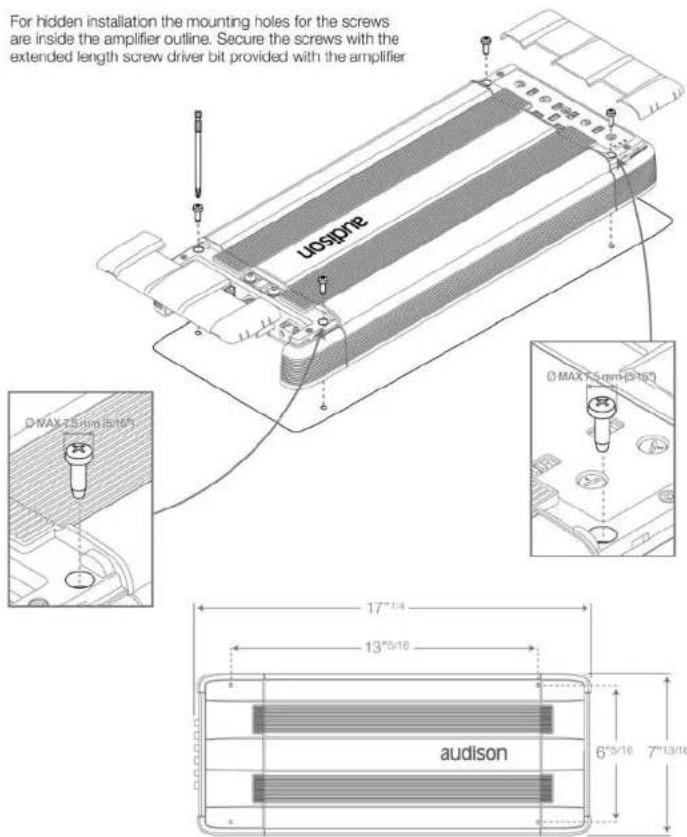

Installazione 22 Fissaggio dell'amplificatore 22 Dima di foratura 23 Come ruotare la barretta del logo Audison 24 Come far passare i cavi di segnale sotto l'amplificatore 26

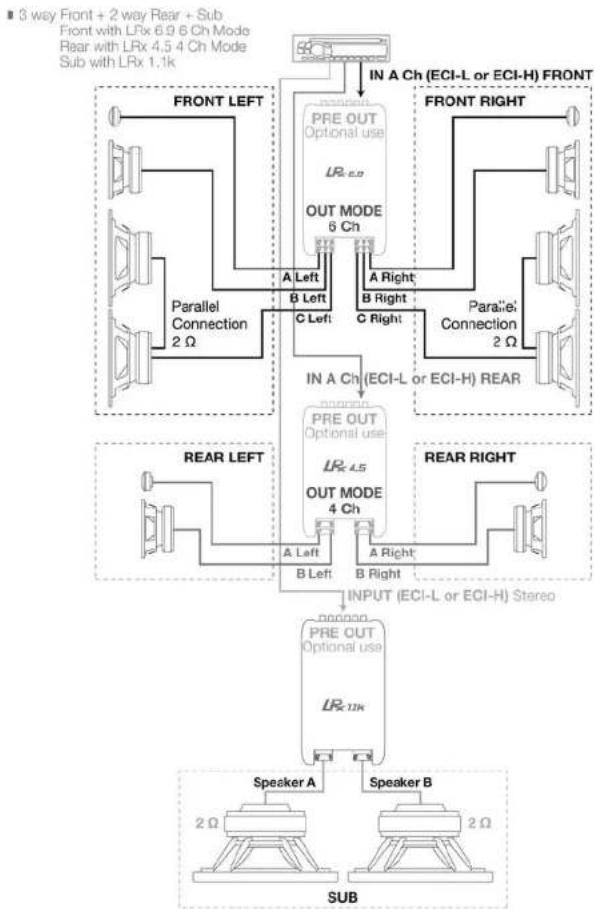

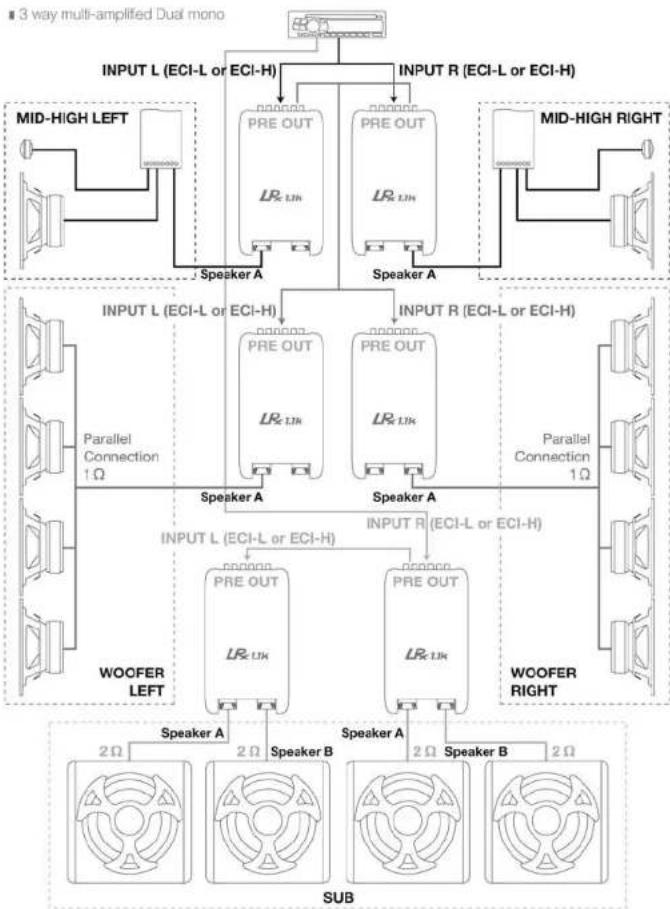

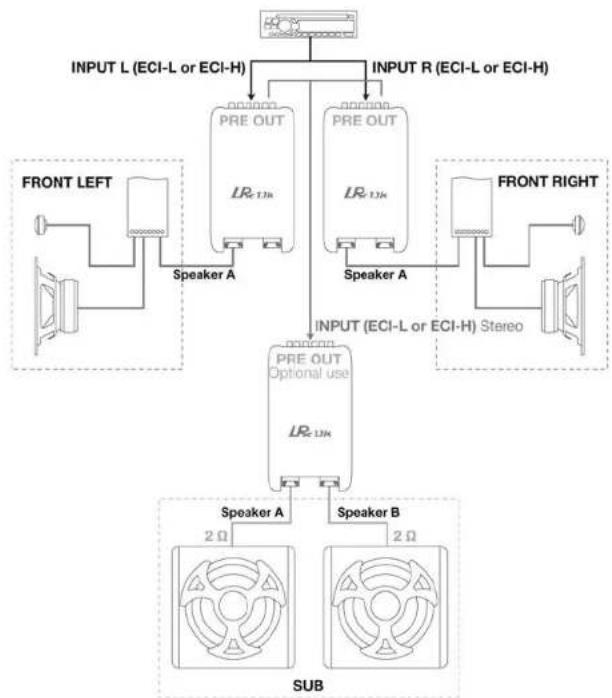

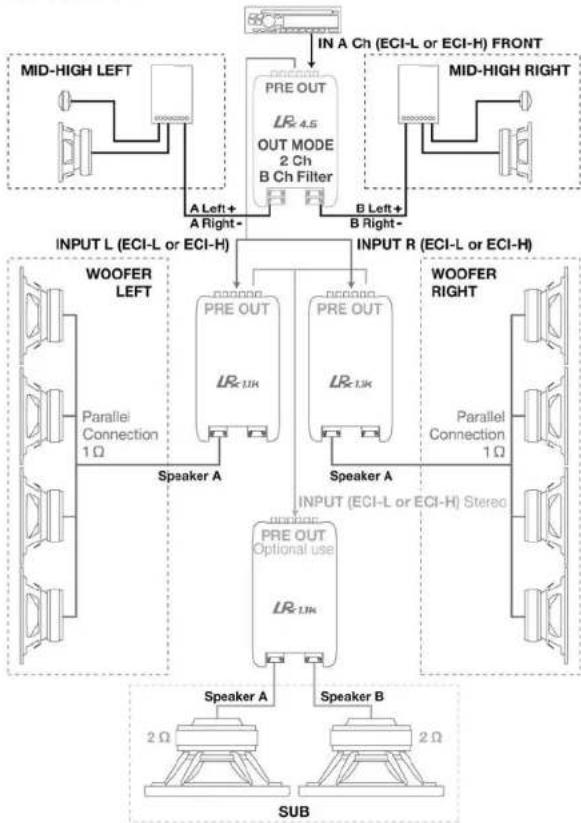

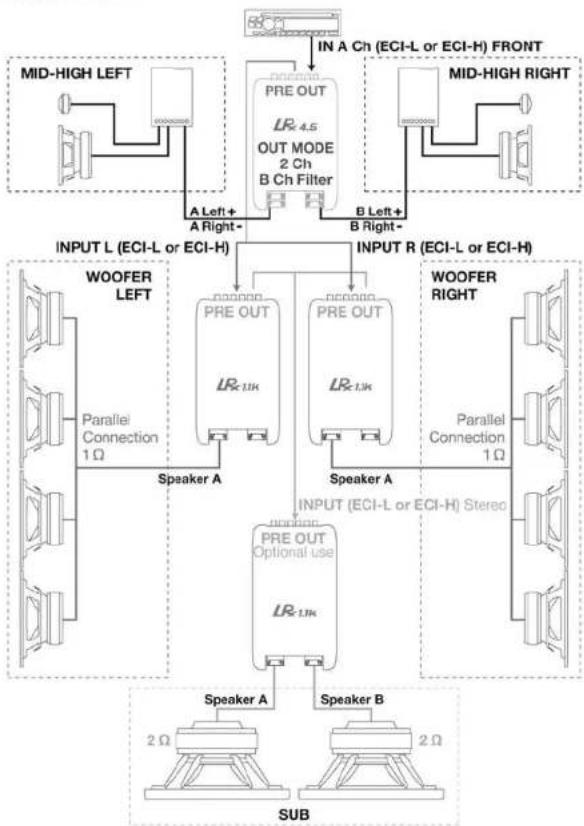

Configurazioni 27 | Configurazione degli ingressi/uscite 27 | Configurazione dei filtri 27

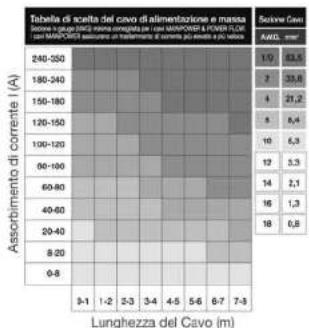

Cavi di connessione 34 Potenza 34 Alimentazione 34 Esempio 35

Caratteristiche tecniche 36 Schema a blocchi 37

LRx

The Universal Sound

audison

LRx 1.1k

Manuale d'uso

■ Contenuto dell'imballo

All'interno della confezione oltre al Vostro LRx 1.1k troverete:

• Questo Manuale
  • Il libretto della garanzia

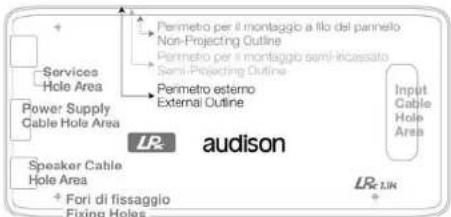

  • Dima di foratura per il montaggio
  • Guscio protettivo semitrasparente per il Pannello Controlli

• Mascherina copriterminali con il logo Audison
- Mascherina copriterminali sagomata per il passaggio dei cavi (premontata)

• ECI-L Easy Common Interface - Low Level. Pannello ingressi/uscite preamplificati (premontato)
- ECI-H Easy Common Interface - High Level, Pannello ingressi/uscite ad alto livello

• Multispanner Audison

• Multispanner Audison

- Clip fermacavo

- Clip fermacavo

- Connettori portafaston

- Connettore SUB VOL (premontato)

• Viti di fissaggio con testa a croce autofilettanti 3,9x25 mm
• Punta per avvitatori specifica con asta allungata.
  • Fusibile di ricambio da 80 A

SAFE SOUND

GLI AMPLICATORI AUDISON SONO IN GRADO DI CREARE SISTEMI AUDIO AD ALTA POTENZA CHE POSSONO GENERARE ELEVATISSIME PRESSIONI SONORE INDISTORTE. RICORDATE CHE PROLUNGATE ESPOSIZIONI AD UN LIVELLO ECESSIVO DI PRESSIONE ACUSTICA POSSONO PRODURRE DANNI AL VOSTRO UDOTO; UTILIZZATE DUNQUE EQUILIBRIO E BUON SENSO NELL'ASCOLTO.

La sicurezza durante la marcia deve restare sempre al primo posto. In ogni situazione i volume d'ascolto deve avere un livello tale da non coprire i suoni provenienti dall'esterno; e dovreste essere in condizione di udire anche quelli del vostro veicolo per affrontare prontamente situazioni di emergenza.

Per ottenere il massimo delle prestazioni dal Vostro nuovo amplificatore vi consigliamo di seguire attentamente le istruzioni del presente manuale. La realizzazione di sistemi hi-fi car di alto livello richiede una buona conoscenza delle problematiche meccaniche ed elettriche delle autovetture; qualora riteneste di non possedere gli attrezzi necessari o la conoscenza adeguata, non esitate a contattare un installatore specializzato. Un'installazione a regola d'arte Vi assicurerà prestazioni entusiasmanti e coinvolgenti, senza infiure sulla sicurezza e l'affidabilità della Vostra autovettura.

Questo manuale è stato pensato per fornire le indicazioni principali e necessarie all'installazione e all'uso dell'amplificatore. Nonostante il gran numero di informazioni e suggerimenti, potrebbe non contenere esattamente le modalità di montaggio per la Vostra particolare autovettura. Se, dopo averlo letto questo manuale, aveste ancora delle domande, non esitate a contattare il Vostro rivenditore Audison.

Se aveste bisogno di qualsiasi ulteriore informazione potrete contattare l'assistenza Audison via mail scrivendo direttamente agli indirizzi:

Per l'Italia - [e-mail]

Per l'estero - [e-mail]

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Precauzioni

• Il simbolo a lato indica che è opportuno prestare attenzione alle indicazioni riportate. La mancata osservanza di tali istruzioni potrebbe causare lesioni involontarie o danni all'apparecchio.
• Prima di procedere all'installazione assicuratevi di aver letto con cura e capito tutte le istruzioni.
  • L'impianto elettrico del veicolo deve avere una tensione di 12 VDC con negativo a massa. Verificate che il veicolo abbia tali caratteristiche per evitare danni sia all'amplificatore che al veicolo stesso.
• Per facilitare l'installazione, prima di tutto programmate la configurazione del Vostro nuovo amplificatore e fate passare i cavi nel modo migliore possibile.
• Indossate sempre occhiali protettivi durante l'utilizzo di attrezzi che possono generare schegge o residui di lavorazione.
• Riponete, quando è possibile, l'amplificatore nell'imballo durante l'installazione, per evitare danni accidentali.
• Fissate alla struttura del veicolo in modo solido e affidabile tramite staffe, viti, dadi e bulloni tutte le strutture supplementari realizzate per installare i vari componenti, per assicurare stabilità e sicurezza in condizioni di marcia.
• Il distaccamento del fissaggio durante la marcia dell'autovettura può causare grave danno per le persone trasportate e per gli altri veicoli. Fissate adeguatamente l'amplificatore, facendo la massima attenzione nel caso in cui l'installazione sia all'interno dell'abitacolo. Inserite sistemi di fissaggio supplementari se l'installazione è all'interno del vano motore.
• Prima dell'installazione, spegnete la sorgente e tutti gli apparati elettronici del sistema audio per evitare qualsiasi possibile danno.
• Assicuratevi che il posizionamento prescelto per i componenti non interferisca con il corretto funzionamento di ogni dispositivo meccanico o elettrico della vettura.
• Evitate di passare i cavi o installare l'amplificatore in prossimità di centraline elettroniche.
• Prestate estrema attenzione nel praticare fori o tagli sulla lamiera, verificando che sotto o nella zona interessata non vi sia alcun cavo elettrico o elemento strutturale e vitale per l'autovettura.
• Prima di collegare il cavo di alimentazione all'amplificatore, sconnettete il cavo negativo (-) dalla batteria della Vostra auto.
• Assicuratevi di non cortocircuitare il cavo di alimentazione durante l'installazione e il collegamento.
• Il cavo di alimentazione deve essere provisto di isolamento meccanicamente resistente ed autoestinguente alla flamma. La sezione del cavo deve essere come quanto suggerito nel presente manuale. Nel posizionamento, evitate di schiacciare il cavo contro parti taglienti o nella vicinanza di organi meccanici in movimento. Assicuratevi che sia adequatamente fissato per tutta la sua lunghezza. Bloccate, tramite un serrafilo, il cavo positivo e negativo immediatamente a ridosso dei rispettivi morsetti d'alimentazione dell'amplificatore.
• Proteggete il cavo conduttore con un anello in gomma se passa in un forc della lamiera o con appositi materiali se scorre vicino a parti che generano calore.
• Per fissare il collegamento di massa (-) in modo corretto usate una vite già presente sulla parte metallica del veicolo; rimuovete ogni residuo di vernice o grasso se necessario, assicurandovi con un tester che vi sia continuità tra il terminale negativo (-) della batteria e il punto di fissaggio. Se possibile, collegate tutti i componenti allo stesso punto di massa, poiché questa soluzione serve

per abbattere la maggior parte dei rumori.

• Fate passare i cavi di segnale tutti insieme ma lontano dai fili d'alimentazione.
• Non fate passare mai i fill all'esterno del veicolo; non avreste protezione sufficiente contro l'usura o in caso d'incidente.
• Nell'installazione degli altoparlanti e dei cavi che l collegano, accertatevi che parti non isolate non vadano in contatto, anche in modo saltuario, con parti taglienti del veicolo. In tal caso interverrà la protezione dell'amplificatore.
• Per evitare problemi, usate cavi, connettori e accessori di alta qualità scegliendoli nel catalogo CONNECTION Audison.
• A fine installazione, ma prima di connettere il fusibile principale di alimentazione, ricontrollate l'intero cablaggio del sistema e assicuratevi di aver eseguito tutti i collegamenti in maniera corretta.
  • Gli amplificatori di potenza comportano un ulteriore carico sulla batteria e sul suo sistema di ricarica. E' bene che controllate le condizioni di alternatore e batteria per assicurarVi che siano in grado di sopportare l'incremento di assorbimento. I sistemi elettrici standard in buone condizioni dovrebbero reggere senza problemi, ma Vi consiglianno di utilizzare un condensatore ad altissima capacità e/o una batteria specifica per sistemi audio ad alto livello.
• Applicate un fusibile con relativo portafusibile isolato a non più di 40 cm dal morsetto positivo della batteria e collegate su di esso il cavo ci alimentazione dopo averne collegata l'altra estremità all'amplificatore. Il valore del fusibile deve essere superiore da 50% rispetto a quello posto all'interno dell'amplificatore. Nel caso il cavo alimenti più amplifieri, il fusibile dovrà avere un valore superiore di 50% rispetto alla somma dei valori di tutti i fusibili presenti sugli amplificatori.
• La zona di installazione deve avere un'adeguata circolazione d'aria e non deve essere esposta ad umidità, pioggia, detriti provenienti dall'esterno o dagli organi meccanici del veicolo. Non coprite in alcun modo le prese d'aria per il raffreddamento a circolazione forzata.
• Installate l'amplificatore in zone del veicolo ove la temperatura non scenda sotto gli 0°C (32°F) e non ecceda i 55°C (131°F).
  ATTENZIONE. In condizioni particolarmente gravose l'amplificatore può raggiungere temperature fra gli 80 e i 90°C (176÷194°F). Accertatevi che la temperatura non sia pericolcsamente elevata prima di toccarlo a mani nude.
• Sottoponete a pulizia periodica l'amplificatore evitando l'uso di solventi aggressivi che potrebbero danneggiarne le parti. Utilizzate un panno inumidito con acqua e sapone, strizzatolo e pulite l'amplificatore. Ripassate con un panno inumidito con sola acqua, infine passate un panno asciutto.
• Liberate da polvere e detriti solidi le prese d'aria corrispondenti all'aspirazione e all'uscita. Evitate l'uso di aria compressa direttamente sulle griglie senza smontarle perché spingerebbe i detriti all'interno. Se necessario, rivolgetevi ad un centro di assistenza specializzato per la pulizia interna. L'ostruzione dei condotti dell'aria provoca l'entrata in protezione termica anticipata dell'amplificatore.

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

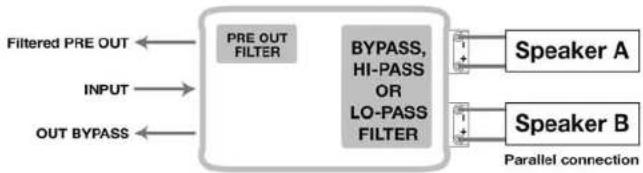

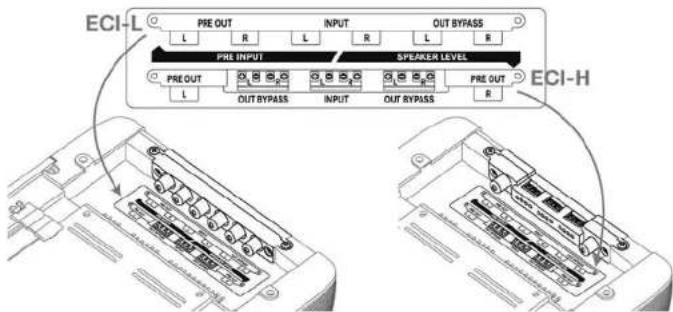

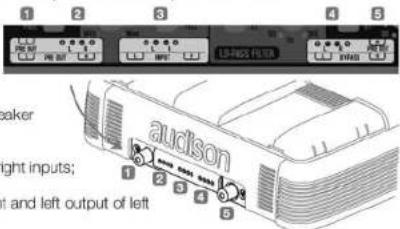

Pannello Ingressi ECI - Easy Common Interface

Audison introduce una novità assoluta nella gestione degli ingressi degli amplificatori LRx. EOL è un'interfaccia intercambiabile con una morsettiera comune estremamente facile da utilizzare. Gli LRx sono dictati di un duplice pannello ingressi reversibile che può essere utilizzato a seconda delle esigenze. E' possibile scagliere non solo la tipologia del segnale che dovrà pilotare l'amplificatore tra preamplificato e amplificato, ma anche fare in modo, qualora ve ne fosse la necessità, che i connettori non sporgano dallo chassis dell'amplificatore. Basta girare il pannello ingressi e far passare i cavi sotto l'amplificatore nell'apposito incavo. Un'etichetta specifica indica la corretta disposizione degli ingressi e la loro funzione; i cavi possono essere fissati con delle comode cip.

■ ECI - L Low Level: Pannello Ingressi Preamplificati

1. PRE OUT: Uscite preamplificate Destra e Sinistra. Il segnale discontinibile su questa uscita è sottoposto al filtraggio applicato dal sezione controlli PRE OUT;

2. INPUT: Ingressi preamplificati Destro e Sinistro;

3. PRE OUT - BYPASS: Uscite preamplificate Destra e Sinistra. Il segnale disponibile su questa uscita non è sottoposto a filtraggio ed è quello applicato agli ingressi.

■ ECI - H High Level: Pannello Ingressi Alto Livello/Uscite PRE

1. Left PRE OUT: Uscita preamplificata Sinistra. Il segnale disponibile su questa uscita non è sottoposto a filtraggio ed è quello applicato all'ingresso Sinistro;
   2_OUT BYPASS (Speaker): Uscite Destra e Sinistra. Il segnale disponibile su questa uscita è quello applicato agli ingressi (Speaker);
2. Speaker INPUT: Ingressi Destro e il Sinistro per segnali amplificati;
   4_OUT BYPASS (Speaker): Uscite Destra e Sinistra. Il segnale disponibile su questa uscita è quello applicato agli ingressi (Speaker);
3. Right PRE OUT: Uscita preamplificata Destra. Il segnale disponibile su questa uscita non è sottoposto a filtraggio ed è quello applicato all'ingresso Destro;

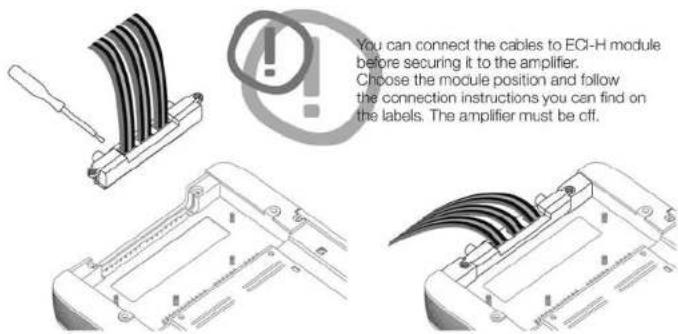

■ Installazione dei Pannelli Ingressi ECI

Per entrambi i pannelli vale la stessa procedura:

Technical line drawing of a UOSIONE connector with multiple ports and wiring (no text or symbols)

Technical line drawing of a mechanical component with mounting holes and a labeled base (no readable text or symbols)

1. Togliere le viti indicate nel disegno;
2. Sfilare il pannello tirando con decisione ma facendo attenzione a non piegare i piedini che sono perpendicolari all'amplificatore;
3. Sostituire il pannello con quello che si intende utilizzare o girarlo mettendo i contatti verso l'interno dell'amplificatore:
4. Infilare il pannello facendo attenzione all'esatta posizione dei piedini;
   5_Spingere il pannello fino in fondo;
5. Riavvitare le viti avendo cura di non forzare.

■ Quando si monta l'ECI rovesciato

Nal fondo dell'amplificatore, in corrispondenza del pannello ingressi, c'è l'etichetta che riporta la corretta disposizione degli ingressi e la loro funzione.

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Pannello Alimentazione/Uscite/Servizi

Il pannello che contiene i terminali di alimentazione e di potenza è protetto da un guscio asportabile e da una mascherina.

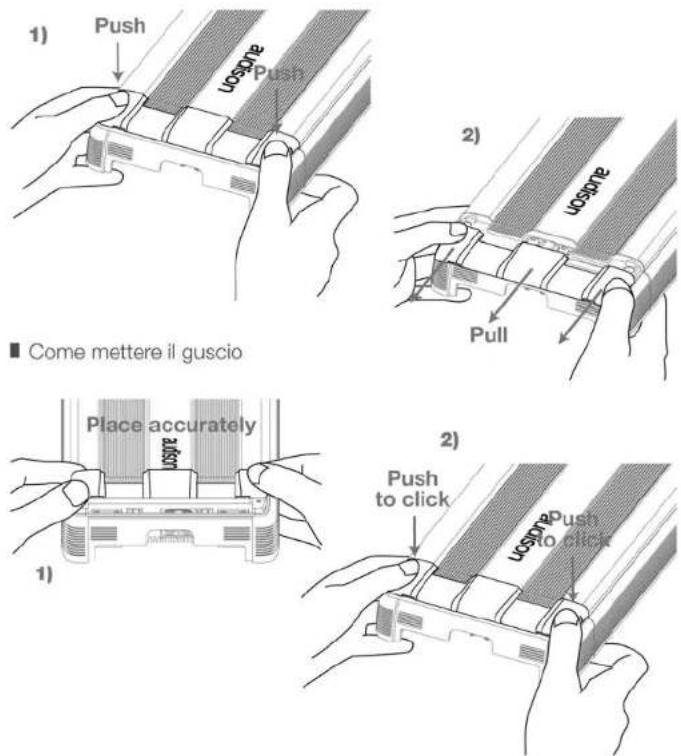

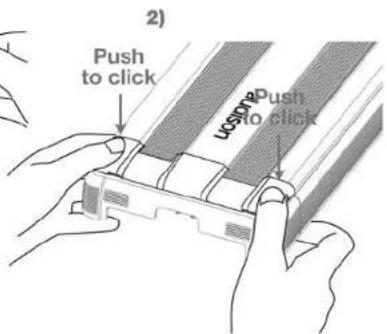

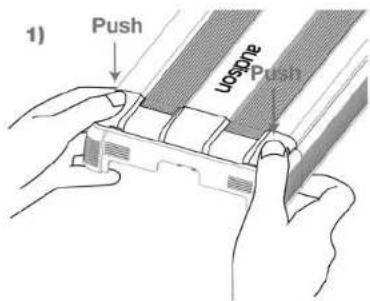

■ Come togliere il guscio

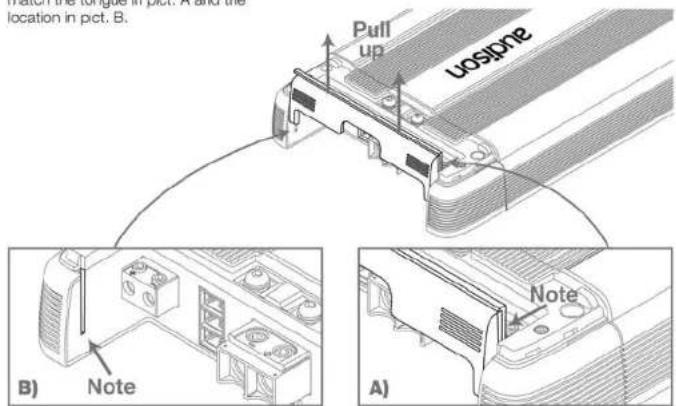

■ Come cambiare la mascherina

In dotazione con ogni amplificatore ci sono due mascherine, una sagomata per il passaggio dei cavi e una chiusa con il logo Audison per la protezione totale dei cavi di collegamento. Al momento di reinserire la mascherina, far coincidere la linguetta di fig. A con la sede di fig. B.

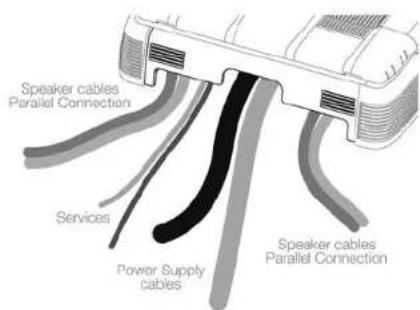

■ Esempi di utilizzo delle mascherine

I terminai di alimentazione sono fatti in modo tale ca permettere il montaggio anche con la mascherina chiusa. Un'apposita fresatura sul terminale lascia curvare la guaina del cavo con un andamento naturale. Se l'amplificatore viene montato su un pannello, la dima in dotazione riporta i riferimenti per la foratura per il passaggio dei cavi.

Pure technical line drawing of a mechanical component without any text, numbers, or symbols

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Descrizione

1. Fusibile di protezione: 80 A;

2. Flangia protettiva anticortocircuito;

3 - Power (Ground): morsetto per

il collegamento del polo negativo

d'alimentazione

dell'amplificatore.

Collegare qui il cavo

negativo della batteria o un

cavo connesso allo chassis

dell'autoveicolo. Il forc

accetta un cavo della

sezione massima di

2 A.W.G. Per un miglior

trasferimento della corrente si raccomanda di utilizzare

cavi della massima sezione possibile e comunque della

stessa sezione del cavo collegato al polo positivo;

4_ + Power (11÷15 VDC): morsetto per il collegamento del polo

positivo d'alimentazione dell'amplificatore. Collegare qui il cavo

positivo della batteria. Il foro accetta un cavo della sezione massima di

2 A.W.G. Per un miglior trasferimento della corrente si raccomanda di

utilizzare cavi della massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo;

5_ Speaker A OUT: Terminale di potenza + e - dell'uscita Speaker A, Il

segnale disponibile è MONO;

1. Speaker B OUT: Terminale di potenza + e - dell'uscita Speaker B, le uscite sono collegate in

parallelo per consentire il collegamento di più altoparlanti;

1. Remote Sub Volume: Ingressi per il controllo a distanza del volume del Sub, VCRA opzionale.

2. Speaker ON: Ingressi per l'accensione dell'amplificatore tramite il cavo di potenza di un

altoparlante. Se la sorgente è priva di un'uscita Remote a 12 VDC, collegare qui una qualsiasi

uscita di potenza, anche in parallelo ad un altoparlante di serie, per accendere l'amplificatore;

9 Remote IN/OUT: REM IN, terminale per il collegamento del cavo Remote proveniente

dall'apparecchio che comanda l'accensione dell'amplificatore. La tensione applicata deve essere

compresa fra 7 e 16 VDC. REM OUT, terminale per il rilancio della tensione di Remote per

accendere altre elettroniche. La tensione d'uscita corrisponde a 12 VDC per 50 mA. Su questo

terminale sarà disponibile il comando di accensione per altri apparecchi anche se non viene

collegato il REM IN ma si utilizza la presa Speaker ON.

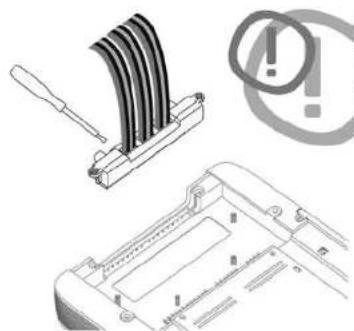

■ Come si montano i connettori portafaston

Line drawing of a mechanical assembly with a tool and base component (no text or symbols)

Servizi

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Pannello Controlli

Il pannello che contiene i controlli dell'amplificatore è protetto da un guscio asportabile.

■ Come togliere il guscio

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

■ Funzioni LRx 1.1k

Out Mode


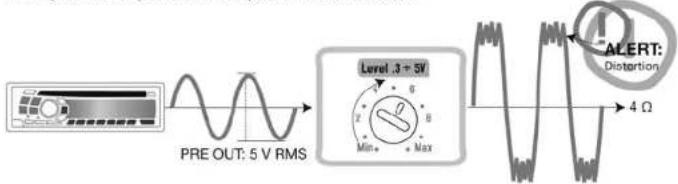

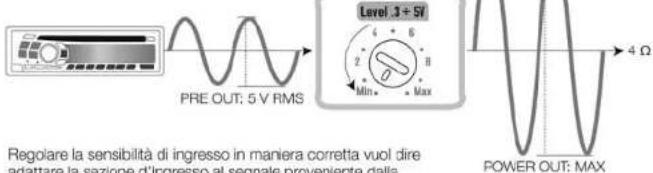

Level 0.3÷5 V

Regolare la sensibilità di ingresso in maniera corretta vuol dire adattare la sezione d'Ingresso al segnale proveniente dalla sorgente, ma soprattutto riuscire a sfruttare tutta la potenza indistorta dell'amplificatore.

Filter

Gli LRx monofonici hanno una sezione di filtro versatile e indipendente.

Una volta scelta la configurazione dell'uscita di potenza del finale, è possibile regolare l'uscita PRE a proprio piacimento, a tutto vantaggio della facilità d'uso.

■ Config. 1, 2, 3

AMP FULL

Config. 1, 4, 7

PRE OUT FULL

AMP LO

Config. 7, 8, 9

PRE OUT LO 12 dB

Config. 3, 6, 9

LRx

The Universal Sound

audison

LRx 1.1k

Manuale d'uso

AMP LO 24 dE

Config. 7, 8, 9

PRE OUT LO 24 dB

■ Config. 3.6,9

AMP Subsonic

18

AMP H 12 dB

Config. 4, 5, 6

PRE OUT HI 12 dB

Config. 2, 5, 8

Con i seettore Filter su FULL, l'uscita di potenza dell'amplificatore non è scottoposta a filtraggio. Spostando la selezione su HI si filtra con un passa-alto e pendenza a 12 dB/Oct. In modalità LO sarà possibile scegliere di tagliare il segnale passa-basso a 12 dB/Oct. o a 24. Tali regolazioni sono valide anche per l'uscita PRE OUT che può essere impostata indipendentemente dalla sezione amplificate. Quolora si configurino le sezioni AMP e PRE OUT nello stesso modo, HI o LO, la frequenza di taglio sarà la stessa per entrambe in quanto gestita dallo stesso filtro.

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

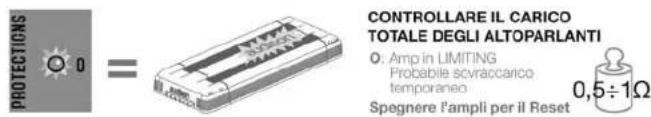

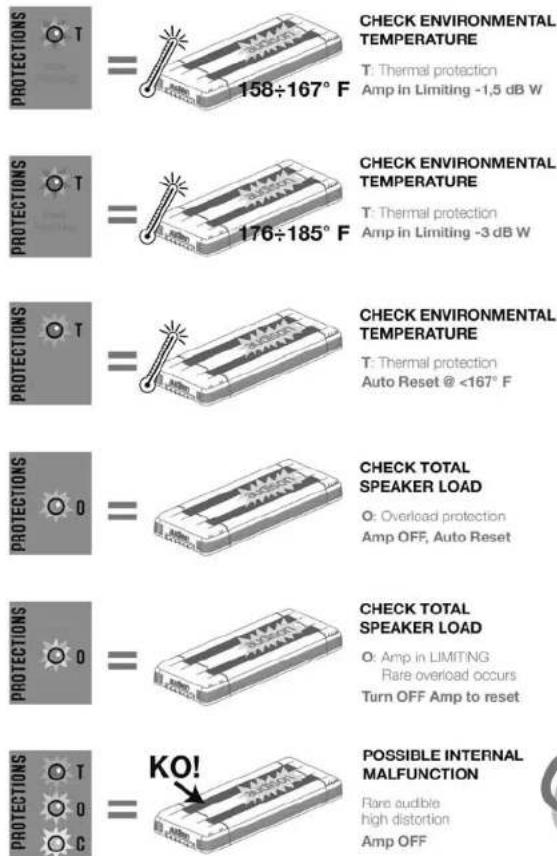

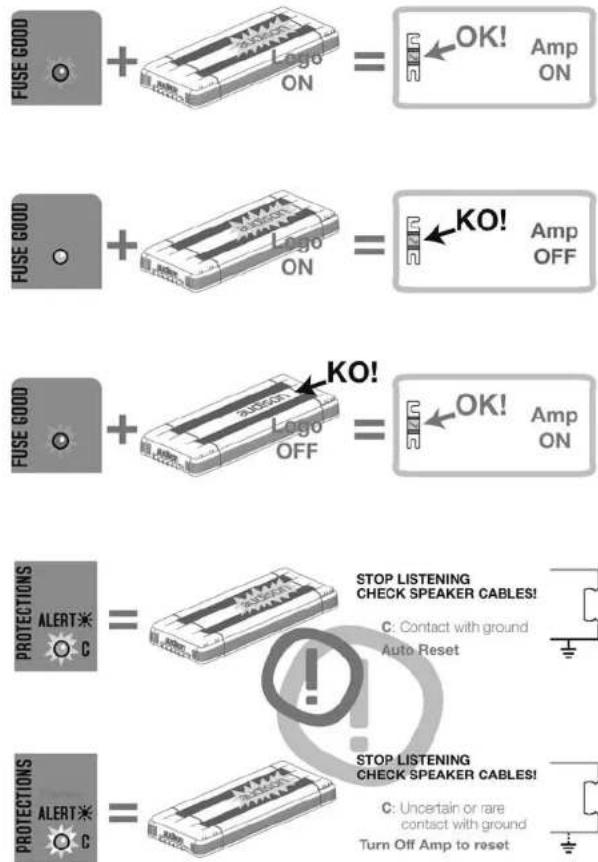

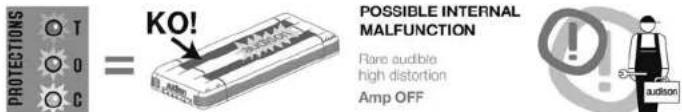

■ Protection LEDS

Installazione

■ Fissaggio dell'amplificatore

Per un montaggio totalmente a scomparsa, la sede delle viti è all'interno del perimetro di installazione. Fissate le viti facendo uso della punta per avvitatori specifica con asta allungata in dotazione all'amplificatore.

Dima di foratura

In dotazione è fornita una dima che consente di prevedere le dimensioni di montaggio. Sul cartoncino sono riportate le indicazioni per l'installazione dell'amplificatore a filo cel pannello, semi-incassato o su una superficie piana. Nel caso si vogliano montare i cavi completamente a scomparsa si può far riferimento ai fori indicati.

Technical line drawing of a mechanical component with no visible text or symbols

■ Monteggio a filo del pannello

Technical line drawing of a mechanical device with a 35-unit dimension标注 (no text or symbols present)

■ Montaggio semi incassato

Technical illustration of a mechanical device with a tool and warning symbol (no text or labels present)

Per maggiore comodità è possibile connettere i cavi al pannello ECI-H prima di fissare il pannello stesso all'amplificatore. Scegliete la posizione definitiva dei pannello e fate riferimento alle indicazioni riportate sulle etichette per il collegamento. Eseguite questa operazione con l'amplificatore spento.

Technical line drawing of a mechanical component with internal blades and mounting holes (no text or symbols)

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

■ Come ruotare la barretta del logo Audison

LRx

The Universal Sound

audison

LRx 1.1k

Manuale d'uso

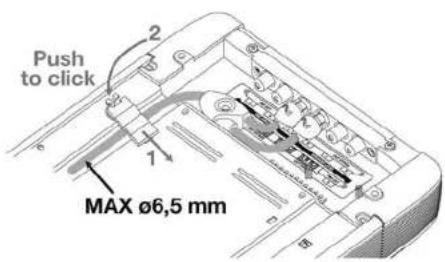

■ Come far passare i cavi di segnale sotto l'amplificatore

Se si utilizzano i cavi di interconnessione CONNECTION Audison, dopo aver collegato connettori RCA fissare l'Y BLOCK su uno dei pioli predisposti.

Stendere il cavo nel sito dedicato e fissarlo con le apposite clip fornite in dotazione.

Per fissare la clip fissacavo inserire prima la linguetta, poi schiacciare la clip fino a sentire lo scatto.

Configurazioni

LRx 1.1k

Per l'impostazione degli switch sul pannello di controllo, fate riferimento agli schemi della sezione Fiter di pagina 16 e seguenti.

■ Configurazione dei filtri

Config	AMP	PRE OUT
1
2
3
4
5
6
7
8
9

Le modalità di funzionamento prevedono la possibilità di gestire, in modo indipendente, un filtro passa-lutto, passa-alto o passa-basso sia verso l'amplificatore che verso l'uscita PRE OUT. Solo nel caso in cui l'amplificatore e l'uscita PRE OUT siano configurate con la stessa tipologia, il taglio di frequenza sarà unico.

■ Configurazione degli ingressi/uscite

INPUT	PRE OUT	BYPASS	AMP
L & R	L & RFiltered	L & RBypass	MixL + R
L	LFiltered	LBypass	mono
R	RFiltered	RBypass	mono

Quando si utilizza l'INPUT in stereofonia, alle uscite PRE OUT e BYPASS sarà disponibile un segnale stereofonico mentre all'uscita amplificata sarà applicato un sommatore Mix L+R in quanto l'amplificatore è monofonico. Se si sfrutta un segnale che è già monofonico, alle uscite PRE OUT e BYPASS sarà disponibile lo stesso segnale corrispondente all'ingresso.

■ 3 vie Dual mono

■ 2 vie con LRx 4.5 Multichannel + Sub

■ 3 vio con LRx 4.5 Multichannel - Sub

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

■ 2 vie Dual mono + Sub

■ 3 vie multiamplificato + Sub

Mid-High con LRx 4.5 2 Ch Mode Woofer Dual mono con LRx 1.1k Sub con LRx 1.1k

LRx

The Universal Sound

audison

LRx 1.1k

Manuale d'uso

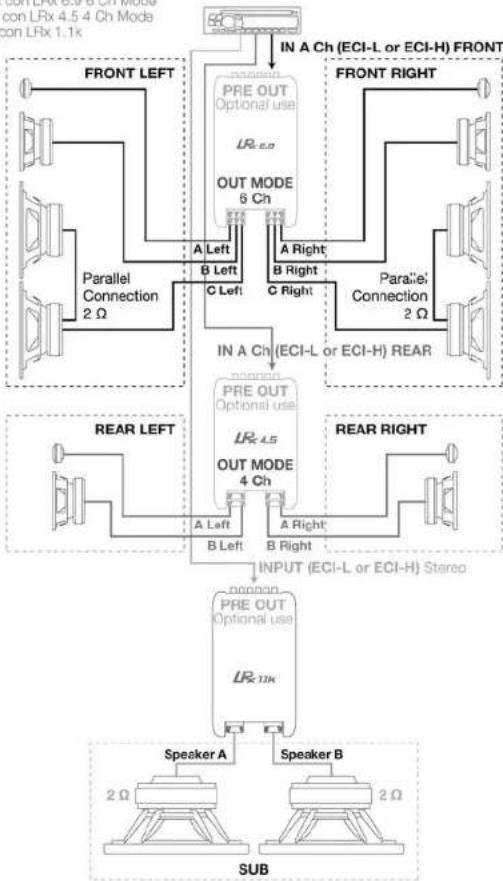

■ 3 vie Front + 2 vie Rear + Sub

Front con LRx 6.9-6 Ch Mode Rear con LRx 4.5-4 Ch Mode Sub con LRx 1.1k

■ 3 vie multiamplificato Dual mono

LRx

The Universal Sound

audison

Manuale d'uso

LRx 1.1k

Cavi di connessione

Utilizzate sempre cavi nuovi e di qualità, con la guaina protettiva integra e che non presentino segni di ossidazione del rame. Per ottenere sempre il massimo dal vostro nuovo amificatore teneta in considerazione la lunghezza del collegamento e il carico applicato, o la corrente che deve portare. I procotti CONNECTION Audison sono sicuramente i più versatili e completi, studiati e realizzati per far rendere al massimo qualsiasi installazione in abbinamento con gli amplificatori Audison.

Potenza

La tavola si riferisce alla potenza continua su un carico di 4 ohm. Qualora il carico scenda, si dovranno aumentare proporzionalmente le dimensioni del cavo.

Alimentazione

Individuate l'assorbimento di corrente sulla colonna di sinistra della tabella. Individuate il valore di lunghezza del collegamento da effettuare nella colonna alla base della tabella. Nella casella corrispondente a questi due valori potrete leggere la sezione minima in gauge (A.W.G.) consigliata da CONNECTION per la realizzazione di un sistema di elevate prestazioni ed affidabilità.

Come calcolare l'assorbimento di corrente del vostro sistema

I= × 2

I = Assorbimento di corrente del vostro sistema (A); TP = Potenza totale (RMS) di tutti i canali

degli amplificatori del vostro sistema;

Vbatt = Questo valore è di solito pari a 12 V, tensione nominale del sistema elettrico del veicoli.

Esempio:

- La potenza totale del sistema considerando tutti i canali degli amplificatori è 650 W (RMS).

- L'efficienza media degli amplificatori è circa del 50%, come la maggior parte degli amplificatori in commercio.

- La tensione del sistema elettrico è 12 Volt.

I = 650 × 212 = 108,3 Assorbimento di Corrente

Esempio

Top-down cutaway view of a car showing internal components and wiring (no text or symbols)

CONNECTION AUDISON

The Transfer System

Cavi di alimentazione

Cavi di massa Cavi altranspienti

Cavi subwoofer

— Interconnessioni audio — Interconnessioni video

1 MORSETTI PER BATTERIA: assicurano il trasferimento di correnti elevate senza perdite di potenza ed in tutta sicurezza.

2 TERMINALI DI MASSA: riducono al minimo la resistenza del contatto di massa e di conseguenza le perdite di potenza derivanti da un inadeguate collegamento delle masse di potenza del sistema.

PORTAFUSIBILI: sono i primi elementi di protezione del veicolo e dei sistema da pericolosi cortocircuiti e/o sovraccarichi di corrente. L'involucro in policarbonato ad alta temperatura e la costruzione a tenuta stagna garantiscono affidabilità in ogni condizione ambientale.

4 CAVI DI ALIMENTAZIONE E DI MASSA: sono di fondamentale importanza per ottenere delle prestazioni di "riferimento" dal vostro sistema Car Audio/Video. La speciale tecnologia costruttiva dei cavi MAINPOWER e POWER FLOW riduce l'effetto pelle e consente un trasferimento di elevate correnti impulsive, permettendovi di godere tutta la dinamica della vostra musica.

5 DISTRIBUTORI DI CORRENTE: Il nome identifica immediatamente la funzione cui sono preposti: trasferire energia alle elettroniche. Disponibili in diverse versioni, anche modulari, possono ospitare il fusibile di protezione. I distributori divergono assolutamente necessari in ogni impianto dove sia richiesto il trasferimento di un'alta quantità di corrente senza perdite.

6 DISTRIBUTORI DI MASSA: sono importanti per le prestazioni del vostro sistema quanto i distributori di potenza. Un unico punto di massa, a bassa resistenza, riduce il rischio di darnose differenze di tensione tra i componenti e migliora il trasferimento di elevate correnti senza perdite di potenza.

7 SUPERFARAD™: i condensatori agiscono come una "riserva di corrente", immagazzinano energia per poi cederla nei momenti di bisogno agli amplificatori incrementando i e doti di potenza e dinamica del vostro sistema.

8 INTERCONNESSIONI AUDIO: sono il primo mezzo di trasferimento del segnale audio del vostro sistema. Per una riproduzione fedele, esse devono trasferire il segnale dalla sorgente agli amplificatori senza alterare il suono ed assicurando, allo stesso tempo, la massima relezione dei disturbi generati dai dispositivi elettronici a bordo della vostra auto.

9 INTERCONNESSIONI VIDEO: garantiscono un trasferimento dell'immagine con straordinario dettaglio e definizione. L'impedenza costante di 75 ohm lungo tutto il conduttore ed un'efficace schermatura assicurano un'eccezionale qualità delle immagini con la totale assenza ci interferenze.

10 CAVI PER ALTOPARLANTI: costituiscono l'ultimo anello del sistema di connessioni per la riproduzione ad alta fedeltà della vostra musica. Garantiscono un trasferimento del segnole ai voetri altoparlanti privo di alterazioni elettrico-musicali e perdite di polenza.

Caratteristiche tecniche

Sezione d'alimentazione
Tensione	11÷15 VDC
Assorbimento minimo	1.8 A
Assorbimento da spento	0,02 mA
Assorbimento @ 14.4 VDC (Potenza musicale MAX)	75 A
Tensione di Remote IN	7÷15 VDC (1 mA)
Tensione di Remote OUT	12 VDC (50 mA)
Fusibile interno	80 A

Sezione d'amplificazione
Distorsione - THD (1 kHz @ 4 Ω)	0.04%
Banda passante (-3 dB)	4 ± 80k Hz
Rapporto S/N (pesato A @ 1 V)	100 dB
Fattore di smorzamento (1 kHz @ 4 Ω)	200
Sensibilità d'ingresso (PRE IN)	0,3 ± 5 V
Sensibilità d'ingresso (Speaker IN)	1,4 ± 24 V
Impedenza d'ingresso (PRE IN)	15 kΩ
Impedenza d'ingresso (Speaker IN)	5 kΩ
Impedenza di carico (MIN)
• 1 Ch	1 Ω
Potenza d'uscita Nominale (RMS) PN @ 12 VDC; THD 0.3%	350 W
Potenza d'uscita (RMS) @ 14.4 VDC; THD 1%
• 4 Ω	420 W
• 2 Ω	800 W
• 1 Ω	1090 W

Sezione Ingressi / Uscite / Filtri
Input	PRE / Speaker
OUT (Filtered)	PRE
OUT (Bypass)	PRE / Speaker
Filter	Bypass / Hi-pass / Lo-pass 50 ÷ 5k Hz @ 12 / 24(mono) dB/Oct.
PRE OUT Filter	Bypass / Hi-pass / Lo-pass 50 ÷ 5k Hz @ 12 / 24(mono) dB/Oct.
Subsonic	OFF/20/30 Hz @ 24 dB/Oct. Active with Lo-pass 24 dB L+R
Controllo Remoto del Volume del Sub	+ 5 ÷ -5 dB Active with Lo-pass 24 dB L+R

Dimensioni
B x L x H mm	198 x 438 x 56
Peso kg	4.350

CEA 2006 Specifications

CEA measurement standard

LRx 1.1k

Output power @ 4 Ohms, ≤1% THD+N, 14.4 Volts:

- 420 W x 1 Ch

S/N ratio (ref. 1 W output):

• 420 W Channel 82 dBA

Standard di potenza Audison

Potenze misurate secondo lo standard Audison edizione 2005

• 12 VDC e 14.4 VDC;
• 1 kHz o frequenza di taglio del crossover;
• 0.3% THD @ potenza nominale; 1% THD @ potenza continua;
• Tolleranza: +10%, - 5%;
• Potenza continua misurata applicando una tensione RMS su carico resistivo;
• Potenza nominale misurata utilizzando una batteria da 12 VDC con un carico di 4 Ohm e tutti i canali in funzione.

Audison measurement standard

Power measures taken according to Audison standard, 2005 edition

• 12 VDC and 14.4 VDC;
• 1 kHz or crossover cut-off frequency;
• 0.3% THD @ nominal power; 1% THD @ continuous power;
• Tolerance: +10%, -5%:
• Continuous power given by RMS Voltage measured on resistive load;
• The nominal power of the amplifier is measured upon a battery Voltage of 12 VDC with a 4 Ohm load and with all channels in function.

audison

www.audison.eu

LRx

The Universal Sound

LRx 1.1k

Owner's manual

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

Introduction

Innovation characterises Audison products.

Smart ideas, new solutions, unique circuitry functions have satisfied designers' spirit of research and enthusiasts' interest for a long time already. What else could be done?

If you have a close look at the marketplace, you can see there are amplifiers which provide high power but whose size complicates installation, those with great sound but that are "out of reach", those with speakers input, with complete cables cover and protection, etc.

After careful analysis, paths chosen and left, different and cutting-edge mechanic and electronic technics, Audison gave birth to a unique, flexible project, which can be easily updated because of the quick market evolution, which has a sturdy structure and which will be judged revolutionary.

The innovative LRx reflects the creativeness of those who were a landmark before it. Directly derived from THESIS HV Venti experience and project, it follows its main principles. ECI (Easy Common Interface) means all the inputs are driven through interchangeable and reversible modules which permit to hide signal cables under the amplifier, be they on RCA or high level ones; power cables can be hidden as well through proper plates.

LRx introduces also the microprocessor handling of vital functions in a single line of amplifiers. Protection gets active; it co-ordinates power supply turn-on and turn-off, safety intervention, it monitors temperature, it adjusts the control system for final stage thermal stabilisation, limiting power supply voltage according to output current without affecting signal. Every function has its own LED, which is located in a panel, protected by a polycarbonate cover. The panel also houses crossovers independent controls; filters can be bypassed and configured in the widest possible range, maximising use versatility. Circuits layout is innovative, too; they sport a motherboard where power paths route and size were optimised, where signal control module was separated for eliminating all interferences, where a complementary differential, A class linear driver was used. Everything aims at the best acoustic performance, in whatever situations.

It was not easy to concentrate all these features in one amplifier, but which other product can offer as much? And as well as LRx can do?

If LRx causes some doubts due to habit, as everything innovative does, it will be enough to have a look at it, both inside and outside, to install it and listen to it to feel satisfied with owning something special, something which does not want to show, rather to prove.

The LRx 1.1k is a mono car power amplifier designed to drive even the most difficult loads with ease. Its small size hides its extraordinary energy reserve: more than 1000 W into 1 Ohm. Controlled by the exclusive microprocessor circuit, it can meet any current demand.

Innovative signal input/output handling through the ECI modules, independent crossovers, Auto Turn-ON circuit and the remote volume control, make it the ideal amplifier for upgrading existing installations or creating state-of-the-art systems generating very high sound pressure levels. Power, awesome final stages and constant, electronic monitoring of its working status insure thrilling bass and extraordinary musical performance.

Table of contents

Introduction 40

Table of contents 41

Packing contents 42

Safe Sound 43

General precautions 44

ECI - Easy Common Interface Modules 46

ECI-L Low Level: Pre-amplified Input module 46

ECI-H High Level: High Level Input/PRE Output module 46

ECI module installation 47

When mounting ECI in reverse 47

Power Supply/Outputs/Other Functions Panel 48

How to remove the cover 48

How to reassemble the cover 48

How to change the plate 49

Examples of how to use the plates 49

Power Supply and output terminal description 50

How to mount fast-on taker connectors 51

Other functions 51

Auto Turn-ON with SPK ON 52

Remote OUT with ECI-H or SPK ON 52

When using SUB VOL connector 52

How to replace the fuse 52

Control Panel 53

How to remove the cover 53

How to reassemble the cover 53

LRx 1.1k functions 54

Out Mode 54

Level 0.3÷5 V 54

Filter 55

Diagnostic LED description 58

Installation 60

Amplifier fixing 60

Mounting template 61

Audison logo in reverse 62

How to run the cables under the amplifier 64

Configuration 65

Inputs/Outputs configuration 65

Filters configuration 65

Configuration diagrams 66

Connection cables 72

Speaker Cable recommendations 72

Power and Ground Cable recommendations 72

Pattern 73

Technical specifications 74

Block diagram 75

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

■ Packing contents

In the packing, besides your LRx 1.1k, you will find:

• This Manual
• The warranty card
- Mounting template
- Semi-transparent protective cover for Control Panel

• Terminals covering plate with Audison logo
- Formed terminals covering plate for cables routing (preassembled)

• ECI-L Easy Common Interface – Low Level. Preamplified inputs/outputs module (preassembled)
• ECI-H Easy Common Interface – High Level. High level inputs/outputs module

• Audison Multispanner

• Audison Multispanner

- Cable guide clip

- Fast-on taker connectors

• SUB VOL connector (preassembler)
- 3.9x25 mm, self-tapping, cross-headed, fixing screws
• Extended length screw driver bit
- 80 A spare fuse

SAFE SOUND

AUDISON AMPLIFIERS USED IN HIGH POWER AUDIO SYSTEMS CAN GENERATE EXTREMELY HIGH UNDISTORTED SOUND PRESSURE. REMEMBER THAT CONTINUOUS EXPOSURE TO EXCESSIVE SOUND PRESSURE LEVELS MAY PERMANENTLY DAMAGE YOUR HEARING. USE COMMON SENSE AND PRACTICE SAFE SOUND.

Safety must be your first priority while driving. Listening levels should never exceed the noise coming from your vehicle or from outside it, in order for you to promptly react to emergency situations.

We recommend that you carefully follow the instructions in this manual to get the best performance from your new amplifier. Building a high quality car audio system demands good automotive and electronic knowledge to avoid potential problems; if you feel you do not have the correct tools or expertise, please visit a specialized installer. A state-of-the-art installation will ensure a thrilling performance without affecting your safety or your automobile reliability.

This manual was written for offering information about the amplifier installation and use. Despite the huge amount of data and recommendations, there might not be the exact mounting instructions you need for your car. If, after reading it, you still have questions regarding this product, go and see your AUDISON dealer.

In case you need more information, you can contact Audison after sales service by email at the following addresses;

In Italy – [e-mail]

International – [e-mail]

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

General Precautions

• This symbol indicates that you have to pay attention to these instructions. Disregarding them might cause accidental harms or damage your amplifier.
• Before installing the amplifier, make sure you carefully read and understand all instructions.
• The vehicle electric system must have 12 VDC voltage with negative to ground. Make sure your car has it in order to avoid any damages to your amplifier and to the vehicle.
• Pre-plan the configuration of your new amplifier and the best wiring routes to ease installation.
  • Always wear protective eyewear when using tools that may generate splinters.
• During installation, keep the amplifier in its packing as long as possible; this will protect it from damages.
• Secure all auxiliary devices you built to install the components to the vehicle structure through brackets, screws, nuts and bolts; this insures stability and safety while driving.
• The amplifier detachment while driving can damage the people in the vehicle and other cars. Secure the amplifier at best, paying utmost attention if installation is inside the passenger's compartment. Use extra fixing systems if installation occurs inside the engine compartment.
• Before installing the amplifier, turn off the source and all other electronic devices in the audio system for preventing any damages.
• Make sure the location you chose for the components does not affect the correct functioning of the vehicle mechanic and electric devices.
• Do not run the cables or install the amplifier next to electronic gearcases.
• Use extreme caution when cutting or drilling the car plate, checking there are no electrical wiring or structural element underneath.
• Before connecting the power cable to the amplifier, disconnect the negative lead (-) from the car battery.
• Make sure power cable is not short circuited during installation and connection.
• Power cable must have mechanically resistant and self-extinguishing insulation, Its section has to comply with what is suggested in this manual. Avoid to run it over or through sharp edges or close to moving mechanical devices. Make sure it is well fixed all along its length. Block positive and negative cables just close to the amplifier respective power supply terminal blocks through a clamping screw.
• Use rubber grommets to protect the wire if it runs in a hole of the plate or proper materials if it is close to heat-generating parts.
• To ground the device (-) in the right way, use a screw in the vehicle chassis; scrape all paint or grease from the metal if necessary, checking with a tester that there is continuity between the battery negative terminal (-) and the fixing point. If possible, connect all components to the same ground point; this solution rejects most noise.
• Route all signal cables close together and away from power cables.
• Never run cables outside the vehicle; you would not be protected against wear and in case of accidents.
• When installing speakers and the cables that connect them, make sure that non-insulated parts never touch the vehicle cutting parts. If they do, the amplifier protection is activated.

• To prevent all problems, use very good quality cables, connectors and accessories, choosing them in CONNECTION Audison catalogue.
• When installation is over, and before plugging the main power supply fuse, check the system wiring and make sure all connections were done in the right way.
• Power amplifiers put an increased load on the battery and on its charging system. We recommend checking your alternator and battery condition to ensure they can handle the increased consumption. Standard electrical systems which are in good condition should be able to stand this extra load without problems but we recommend the use of an energy storage capacitor and/or a battery for high level audio systems.
• Put a fuse and its insulated fuse holder 40~cm max. far from the battery positive terminal; connect one end of the power cable to it after connecting the other end to the amplifier. The fuse value must be 50% higher than the amplifier built-in one. In case the cable supplies several amplifiers, the fuse value will have to be 50% higher than the sum of the values of all other fuses in the amplifiers.
• There must be good air circulation where the amplifier is installed; this area must not be affected by humidity, rain, external deposits or parts coming from the vehicle mechanical devices. Don't cover ducts for forced cooling.
  • Install the amplifier in the vehicle parts where temperature is between 0^ C ( 32^ F) and 55^ C ( 131^ F).
  WARNING. When working in demanding conditions, the amplifier can reach temperatures of around 80 - 90°C (176÷194°F). Make sure it is not dangerously hot before touching it.
• Periodically clean the amplifier without using aggressive solvents that might damage it. Dampen a piece of cloth with water and soap, wring it and clean the amplifier. Then use a piece of cloth dampened with water only; eventually clean the amplifier with a dry piece of cloth.
• Remove dust and solid deposits from the ducts where air goes in and out. Don't use compressed air on the grilles without removing them, since it would push solid parts in the amplifiers. If necessary, please contact a specialised service centre for internal cleaning. Air ducts obstruction makes the amplifier go in safety.

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

ECI - Easy Common Interface Modules

The LRx amplifier input section is totally new. Audison created ECI, an interchangeable interface module that is very easy to use. There are two different modules and you can choose what type of signal input to use to drive the amplifier. These modules are also reversible, enabling you to run the input cables underneath the amplifier through special recesses in the amplifiers bottom plate. Special cable guide clips are provided to fix the cables. This is very useful for tight installation spaces where you do not have the room to have cables protruding past the amplifier chassis. A label indicates the correct layout and function.

■ ECI - L Low Level: Preamplified Input/Output module

1_PRE OUT: Left and Right preamplified outputs. This output signal is filtered by the PRE OUT controls section;

1. INPUT: Left and Right preamplified inputs;

3_PRE OUT - BYPASS: Left and Right preamplified outputs. Non-filtered output of the input signals.

■ ECI - H High Level: High Level Input/PRE Output module

1_ Left PRE OUT: Left preamplified output. Non-filtered output of left speaker input signal;

2_OUT BYPASS (Speaker level): Right and left output of left and right speaker input signal;

1. Speaker INPUT: High level left and right inputs;

4_OUT BYPASS (Speaker level): Right and left output of left and right speaker input signal;

1. Right PRE OUT: Right preamplified output. Non-filtered output of right speaker input signal.

■ ECI module installation

Instructions are the same for both panels:

Technical line drawing of a connector assembly with no visible text or symbols

■ ECI-L Easy Common Interface - Low Level

Technical line drawing of a mechanical component with no visible text or symbols

■ ECI-H Easy Common Interface - High Level

1. Remove the screws indicated in the drawing;
2. Remove the module by pulling it up, paying special attention not to bend the contacts which are perpendicular to the amplifier:
3. Replace the module with the one you want to use, or turn it with the contacts facing the amplifier inside, in the direction you choose;
4. Mount the module paying attention to the contacts;
   5_ Insert the module until it is all the way into its socket;
5. Fasten the screws making sure you don't force them.

■ When mounting ECI in reverse

A label is placed under the amplifier, near the input module, indicating the correct connections and configurations.

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

Power supply/Outputs/Other functions Panel

The panel with the power supply and speaker terminals is protected by a removable cover and end plate.

■ How to remove the cover

■ How to reassemble the cover

■ How to change the plate

Two plates are supplied with the amplifier. One is formed for exposed cable routing; the other, with the Audison logo, is closed for protecting and hiding the cables.

When you need to reassemble the plate, match the tongue in pict. A and the location in pict. B.

■ Examples of how to use the plates

Power supply terminals are designed in order to allow mounting also with closed plate. A special milling on the terminal enables the cable jacket to bend naturally.

If the amplifier is fixed to a panel, the given template tells you where to drill holes for running the cables.

Pure technical line drawing of a mechanical component without any text, numbers, or symbols

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

■ Power Supply and output terminal description

1. Protection fuse: 80 A;

2. Anti-short circuit protective shield;

3 - Power (Ground): terminal block for

the amplifier power supply negative

pole connection. Insert the battery

negative cable or a wire

connected to the vehicle

chassis here.

The hole accepts cable up

to 2 A.W.G. For the best

current transfer, we

recommend the use of

cable with as big a section

as possible or, at least, with

the same section as the

wire connected to the positive pole;

4_ + Power (11÷15 VDC): terminal block for the amplifier

power supply positive pole connection.

Insert the battery positive cable here. The hole accepts cable up to

2 A.W.G. For the best current transfer, we recommend the use of cable

with as big a section as possible or, at least, with the same section as the

wire connected to the negative pole;

1. Speaker A OUT: A Speaker + and - power terminal; signal is MONO:

2. Speaker B OUT: B Speaker + and - power terminal; outputs are

connected in parallel with A OUT to allow the connection of several

speakers;

1. Remote Sub Volume: Inputs for sub volume remote control, optional VCRA;

2. Speaker ON: Inputs for turning on the amplifier through the speaker power cable.

If source does not have a 12 VDC Remote output, connect any power output, even in parallel with

a factory speaker, here for turning on the amplifier;

1. Remote IN/OUT: REM IN, terminal for the Remote cable coming from the device which turns

on the amplifier. Voltage must be between 7 and 16 VDC, REM OUT, terminal for repeating Remote

voltage and turning on other electronic devices. Output voltage is 12 VDC at 50 mA. Connection

made to the SPK ON, also without the REM IN, will supply voltage to the REM OUT to turn on

other devices.

■ How to mount fast-on taker connectors

Diagram of a mechanical assembly with a tool and base components (no text or symbols)

■ Other functions

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

Control panel

The panel which contains the amplifier controls is protected by a removable cover,

■ How to remove the cover

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

LRx 1.1k functions

■ Out Mode

Level 0.3÷5 V

Adjust the input sensitivity control, tuning the amplifier input section according to the signal which comes from the source; this exploits the amplifier maximum power without distortion.

Filter

LRx mono amplifiers have a flexible, independent filter section.

After choosing the amplifier power output configuration, you can easily select the signal to the PRE output.

■ Config. 1, 2, 3

AMP FULL

■ Config. 1, 4, 7

PRE OUT FULL.

AMP LO

■ Config. 7, 8, 9

PRE OUT LO 12 dB

- Config. 3, 6, 9

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

AMP LO 24 dE

Config. 7, 8, 9

PRE OUT LO 24 dB

■ Config. 3, 6, 9

AMP Subsonic

56

AMP H 12 dB ■ Config. 4, 5, 6

PRE OUT HI 12 dB ■ Config. 2, 5, 8

If the Filter control is switched to FULL, the amplifier power output is not filtered. If HI is selected, a 12 dB/Oct hi-pass filter is applied. When LO mode is selected, you can choose whether to cut the lo-pass signal at 12 dB/Oct. or at 24 dB/Oct. These settings are also for the PRE OUT output, which can be adjusted independently from the amplified section. If you configure the AMP and PRE OUT sections in the same way, either HI or LO, the same cut-off frequency will be applied to both, since it is handled by the same filter.

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

■ Diagnostic LED description

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

Installation

■ Amplifier fixing

For hidden installation the mounting holes for the screws are inside the amplifier outline. Secure the screws with the extended length screw driver bit provided with the amplifier

60

■ Mounting template

A template is supplied to help you pre-plan the mounting of your amplifier. Printed on the template are instructions for flush or semi-embedded mounting, or for installing it on a flat surface. If you want to hide the cables, you can refer to the proper holes on the template.

Technical line drawing of a mechanical device with a 43-unit height dimension (no text or symbols)

■ Flush mounting

Technical line drawing of a mechanical device with a 35-unit dimension标注 (no text or symbols present)

■ Semi embedded mounting

61

■ Audison logo in reverse

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

■ How to run the cables under the amplifier

If you use CONNECTION Audison interconnects, attach Y BLOCK on one of the mounting pins of the amplifier after plugging in RCA connectors.

Route the cable in the proper location and secure it with the supplied clips.

To attach the clip, insert the tongue first, and then press until you hear a click.

Configuration

LRx 1.1k

For setting the control panel switches properly, refer to the diagrams in the Filter section, starting on page 52

■ Filters configuration

Config	AMP	PRE OUT
1
2
3
4
5
6
7
8
9

You can independently select a bypass, hi-pass or lo-pass filter to be applied to the amplifier and to PRE OUT output. If the amplifier and the PRE OUT output are configured in the same way, both will output the same signal and cut-off frequency selected.

■ Inputs/Outputs configuration

INPUT	PRE OUT	BYPASS	AMP
L & R	L & R Filtered	L & R Bypass	Mix L + R
L	L Filtered	L Bypass	mono
R	R Filtered	R Bypass	mono

When the INPUT signal is stereo, you will have a stereo signal in PRE OUT and BYPASS outputs. Since the amplifier is mono, a Mix L+R will act on the amplified output. If you use a mono signal as input, the same signal will be output to PRE OUT and BYPASS outputs.

■ 3 way with LRx 4.5 Multichannel + Sub

LRx

The Universal Sound

audison

LRx 1.1k

Owner's manual

■ 2 way Dual mono + Sub

■ 3 way multi-amplified + Sub

Mid-High with LRx 4.52 Oh Mode Woofer Dual mono with LRx 1.1k Sub with LRx 1.1k

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

Connection cables

For maximum performance, always use new, good quality cables; their outer jacket must not be spoiled, and the copper must not show oxidation. For proper operation, always consider the length of the connection, the load and the current it has to handle.

CONNECTION Audison products are the most flexible and complete; they are designed and built in order to get the best out of every installation, especially when used with Audison amplifiers.

■ Speaker Cable

The table refers to continuous power into 4 Ohm load. If load decreases, cable size will have to increase proportionally.

■ Power supply cable

If you don't know your system current consumption, find it using the mathematical formula below and find this same value on the left hand column of the table. Then calculate the length of your connection and find this same value on the bottom column of the table. At the point where these two values cross is the minimum section in gauge (A.W.G.) which CONNECTION recommends for building a high performance, reliable system.

How to calculate your system current consumption

I = Current consumption of your system in ampere (A);
TP = Total power (RMS) of channels of all amplifiers in your system;
Vbatt - Usually value is 12 V, the nominal automotive electrical system voltage.
Example
- Your total system power (RMS) of all channels in all amplifiers is a combined 650 W.
- Your amplifier average 50% efficiency, as most amplifiers today.
- Your electrical system is 12 Volt.
I = 650 × 212 = 108.3 A Current consumption

Pattern

Top-down schematic of a car showing internal components and structural layout (no text or labels)

The Transfer System

Power Cable Ground Cable Speaker Cable

Subwoofer Cable Audio Interconnect Video Interconnect

1 BATTERY CLAMPS: ensure high current transfer without the power robbing consequences of a high resistance connection.
2 GROUND TERMINALS: minimizing resistance and the consequent power losses associated with poor system grounding.
3 FUSE HOLDERS: are the first line of protection for your vehicle and yourself from dangerous short circuits. The high temperature case and waterproof construction ensure reliability in any environmental condition.
4 POWER & GROUND CABLES: are of fundamental importance to obtain reference performance in your car audio/video system. The special structure of Main Power and Power Flow cables minimize eddy current power losses and allow high instantaneous current transfer, enabling you to experience the full dynamics of your music.
5 FUSE DISTRIBUTION: their name tells you their function: transferring energy to electronic devices. They are available in various models, even modular, and they can house the protection fuse. Fuse distributions are to be used in every system where you need to transfer a huge amount of current without losses.

6 GROUND DISTRIBUTION BLOCKS: are as important as the power distribution to your systems overall performance. Solid, low resistance ground points prevent harmful voltage differences between components and improve high-level current transfer without power loss.
7 SUPERFARAD™: capacitors act as a "current reserve" storing DC energy for when your amplifiers demand it the most.
8 AUDIO INTERCONNECTS: are the first component in your system that audio signals pass through. For faithful reproduction, they must transfer these signals from the head-unit to the amplifiers without modifying the sound, while at the same time, reject the tremendous amount of noise radiated by on-board computer-controlled devices in your automobile.
9 VIDEO INTERCONNECTS: provide outstanding picture detail, definition and color balance. With constant 75-ohm impedance and outstanding shielding, stunning picture quality is assured.
10 SPEAKER CABLES: provide that last step in the faithful reproduction of your music. They ensure the transfer of music to your speakers without the coloration or degradation of the signal.

LRx

The Universal Sound

audison

Owner's manual

LRx 1.1k

Technical specifications

Power supply
Voltage	11÷15 VDC
Minimum idling current	1.8 A
Idling current when off	0.02 mA
Consumption @ 14.4 VDC (MAX musical power)	75 A
Remote IN Voltage	7÷15 VDC (1 mA)
Remote OUT Voltage	12 VDC (50 mA)
Internal fuse (AFS)	80 A
Amplifier stage
Distortion - THD (1 kHz @ 4 Ω)	0.04%
Bandwidth (-3 dB)	4÷80K Hz
S/N ratio (A weighted @ 1 V)	100 dB
Damping factor (1 kHz @ 4 Ω)	200
Input sensitivity (PRE IN)	0.3÷5 V
Input sensitivity (Speaker IN)	1.4÷24 V
Input impedance (PRE IN)	15 kΩ
Input impedance (Speaker IN)	5 kΩ
Load impedance (MIN)
• 1 Ch	1 Ω
Nominal output power (RMS) PN @ 12 VDC; THD 0.3%	350 W
Output power (RMS) @ 14.4 VDC; THD 1%
• 4 Ω	420 W
• 2 Ω	800 W
• 1 Ω	1090 W

Inputs / Outputs / Filters
Input	PRE / Speaker
OUT (Filtered)	PRE
OUT (Bypass)	PRE / Speaker
Filter	Bypass / Hi-pass / Lo-pass 50 ÷ 5k Hz @ 12 / 24(mono) dB/Oct.
PRE OUT Filter	Bypass / Hi-pass / Lo-pass 50 ÷ 5k Hz @ 12 / 24(mono) dB/Oct.
Subsonic	OFF/20/30 Hz @ 24 dB/Oct. Active with Lo-pass 24 dB L+R
Sub remote volume control	+ 5 ÷ -5 dB Active with Lo-pass 24 dB L+R

Size
B x L x H inches	7" 13/16 x 17" 1/4 x 2" 1/4
Weight lb	9.6
