Caractéristiques Techniques	Détails
Type d'appareil	Autoradio
Compatibilité	Compatible avec les formats audio MP3, WMA, et WAV
Puissance de sortie	4 x 50 Watts
Entrées	USB, AUX, Bluetooth
Fonctionnalités supplémentaires	Radio FM/AM, lecteur CD, affichage LCD
Dimensions	Standard 1 DIN
Utilisation	Facile à installer et à utiliser avec des commandes intuitives
Maintenance	Nettoyage régulier de l'écran et des boutons recommandé
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Vérifiez la compatibilité avec votre véhicule avant l'achat

FOIRE AUX QUESTIONS - LAR213 TOKAI

Comment réinitialiser l'autoradio TOKAI LAR213 ?

Pour réinitialiser l'autoradio, appuyez sur le bouton de réinitialisation situé à l'arrière de l'appareil à l'aide d'un objet pointu pendant environ 5 secondes.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez d'abord que l'autoradio est correctement connecté à l'alimentation. Assurez-vous également que le fusible n'est pas grillé.

Comment connecter mon smartphone via Bluetooth ?

Activez le Bluetooth sur votre smartphone, puis recherchez les appareils disponibles. Sélectionnez 'TOKAI LAR213' dans la liste et suivez les instructions à l'écran pour établir la connexion.

Comment régler la fréquence radio sur l'autoradio ?

Pour régler la fréquence, utilisez les boutons de recherche ou de réglage sur le panneau avant pour naviguer jusqu'à la station souhaitée.

L'autoradio ne lit pas mes fichiers audio USB, que faire ?

Assurez-vous que vos fichiers audio sont dans un format compatible, comme MP3 ou WAV. Vérifiez également que la clé USB est correctement formatée en FAT32.

Comment ajuster les basses et les aigus sur l'autoradio TOKAI LAR213 ?

Accédez au menu des réglages audio en appuyant sur le bouton 'Audio' et utilisez les boutons de navigation pour ajuster les niveaux de basses et d'aigus.

L'autoradio ne capte pas de stations radio, que faire ?

Vérifiez que l'antenne est correctement connectée et inclinée. Essayez également de rechercher des stations manuellement.

Comment mettre à jour le logiciel de l'autoradio ?

Visitez le site Web de TOKAI pour télécharger la dernière mise à jour logicielle et suivez les instructions fournies pour l'installer via une clé USB.

Puis-je écouter de la musique en streaming sur l'autoradio TOKAI LAR213 ?

Oui, vous pouvez écouter de la musique en streaming via Bluetooth en connectant votre smartphone ou tout autre appareil compatible.

Comment régler l'heure sur l'autoradio ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu', puis sélectionnez 'Horloge' et ajustez l'heure et la date à l'aide des boutons de navigation.

MODE D'EMPLOI LAR213 TOKAI

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que: les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contactez les autorités locales ou distributeurs pour obtenir de plus amples informations Directive de l'équipement électronique et des déchets électriques.

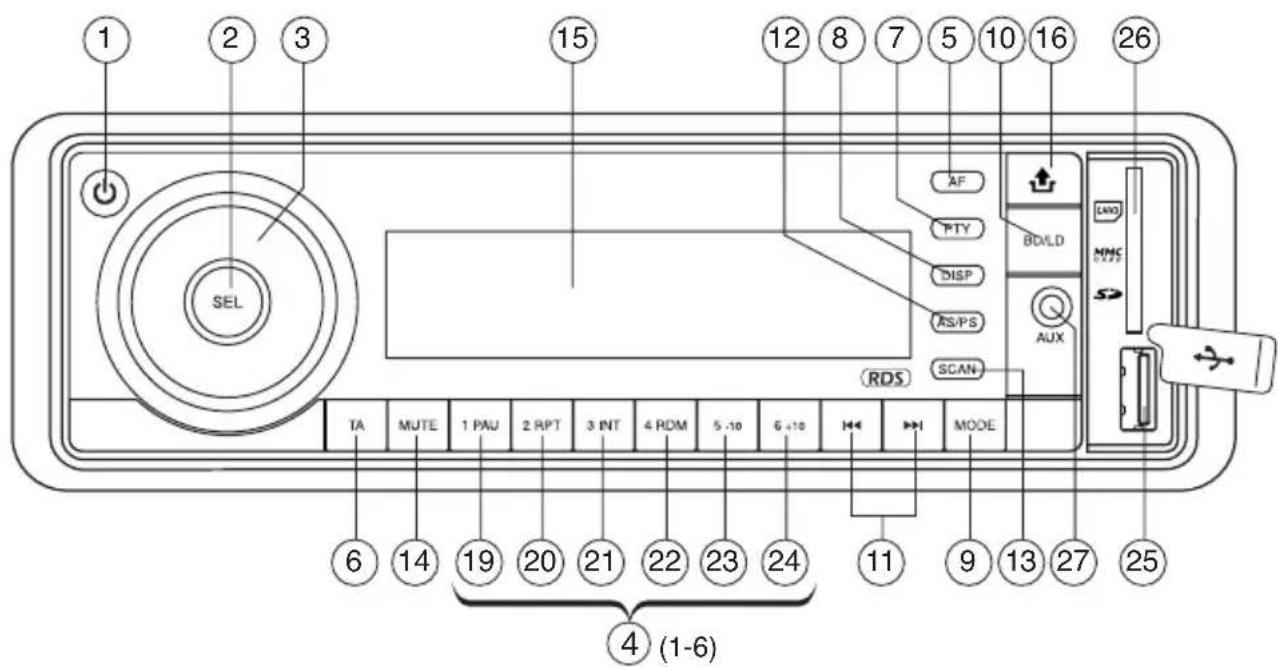

TOUCHES DE FONCTION

1 2 3 SEL 15 12 8 7 5 10 16 26 AF PTY BD/LD DISP AS/PS SCAN RDS TA MUTE 1 PAU 2 RPT 3 INT 4 RDM 5 -10 6 +10 H K M O D E 6 14 19 20 21 22 23 24 11 9 13 27 25 4 (1-6)

1. TOUCHE MARCHE/ARRET ()
2. VOLUME +/- (+ REGLAGE BAS/AIGUS/BALANCE/FADER)
3. TOUCHES DE PRESELECTION RADIO (1,2,3,4,5,6)
4. TOUCHE AF (FREQUENCES ALTERNATIVES)
5. TOUCHE TA (MESSAGES SUR LE TRAFIC)
6. TOUCHE PTY (TYPE DE PROGRAMME)
7. TOUCHE AFFICHAGE (DISP)
8. TOUCHE MODE (MODE)
9. TOUCHE BANDE / LOUDNESS (BD/LD)
10. RÉGLAGE AUTOMATIQUE OU MANUEL DES STATIONS
    (RECH AVANT / RECH ARRIÈRE (SAUT/RECHERCHE CD)
11. RECHERCHE ET MEMORISATION AUTOMATIQUE (AS/PS)
12. BALAYAGE AUTOMATIQUE DES STATIONS (SCAN)
13. TOUCHE SOURDINE (MUTE)
14. AFFICHEUR LCD

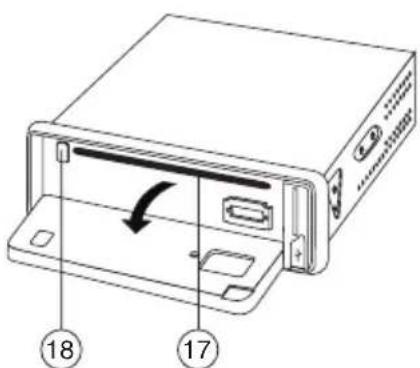

15. TOUCHE EJECTION FAÇADE ( )
16. LOGEMENT CD
17. TOUCHE EJECTION CD ()
18. TOUCHE PAUSE (PAU)
19. TOUCHE DE REPETITION CD (RPT)
20. TOUCHE FONCTION "INTRO" CD
21. TOUCHE RANDOM (LECTURE ALEATOIRE CD)
22. SAUT 10 MORCEAUX PRECEDENTS
23. SAUT 10 MORCEAUX SUIVANTS
24. CONNECTEUR USB
25. ENTREE CARTE SD/MMC
26. ENTRÉE « AUX » (auxiliaire) EN FAÇADE

27. TOUCHE RESET

28. TOUCHE SELECTION / RECHERCHE TA/SON PID/RETUNE L/S/MASQUE DPI/EON/BEEP/TA VOL/RÉGLER LE TEMPS/AUDIO DSP

Rouge (Droit) Blanc (Gauche)

ANTENNE ÉLÉCTRIQUE:

FIL BLEU

ENTRÉE AUX EN: FAÇADE

CONNECTEUR A

1. MEMOIRE (+12V)
2. BATTERIE (+12V)
3. MASSE (-)

NOTE: (CONNECTEUR AN°7) doit être connecté à la clef de contact du véhicule afin d'éviter le déchargement de la batterie lorsque l'appareil est utilisé pendant une période prolongée.

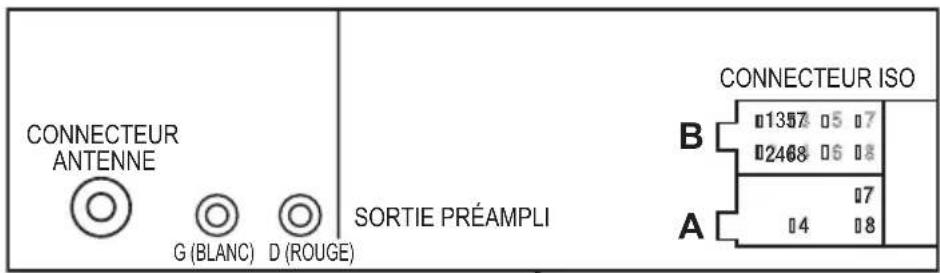

CONNECTEUR ANTENNE G (BLANC) D (ROUGE) SORTIE PRÉAMPLI CONNECTEUR ISO B 1357 05 07 12468 06 08 07 A 04 08

ANTENNE ÉLÉCTRIQUE (FIL BLEU)

CONNECTEUR B

1. HP ARRIERE DROIT (+)
2. HP ARRIERE DROIT (-)
3. HP AVANT DROIT (+)
4. HP AVANT DROIT (-)
5. HP AVANT GAUCHE (+)
6. HP AVANT GAUCHE (-)
7. HPARRIERE GAUCHE (+)
8. HPARRIERE GAUCHE (-)

Si votre voiture n'a pas de connecteur ISO, vous pouvez l'acquérir dans n'importe quel magasin d'accessoires de voiture.

INSTALLATION

CONSEILS AVANT L'INSTALLATION DE L'APPAREIL

• Avant toute installation, vérifier si tous les branchements sont corrects.
• Installer l'appareil dans un endroit non gênant et non risqué pour le conducteur ou le passager en cas d'arrêt brusque du véhicule.
• Ne pas installer l'appareil dans un endroit soumis à de fortes vibrations.
• Eloigner l'appareil du soleil, d'une source de chaleur, de la poussière ou de la saleté.
• N'utiliser que les pièces fournies avec l'appareil pour garantir une installation adéquate.
  L'utilisation de pièces non conformes risquent d'entraîner un mauvais fonctionnement de l'appareil.
• Veiller toujours à enlever la façade avant d'installer votre autoradio.
• Vérifier que l'angle d'installation ne dépasse pas 30° du plan horizontal afin d'assurer un fonctionnement optimal de l'appareil.

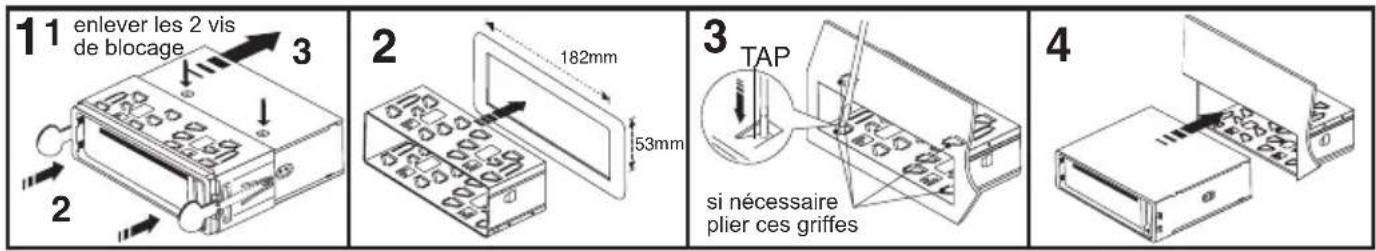

ILLUSTRATION DE MONTAGE

11 enlever les 2 vis de blocage 2 3 2 182mm 53mm 3 TAP si nécessaire plier ces griffes 4

NOTE: Veiller à conserver la clé de déverrouillage dans un endroit sûr pour vous permettre, le cas échéant, d'extraire l'appareil de l'auto.

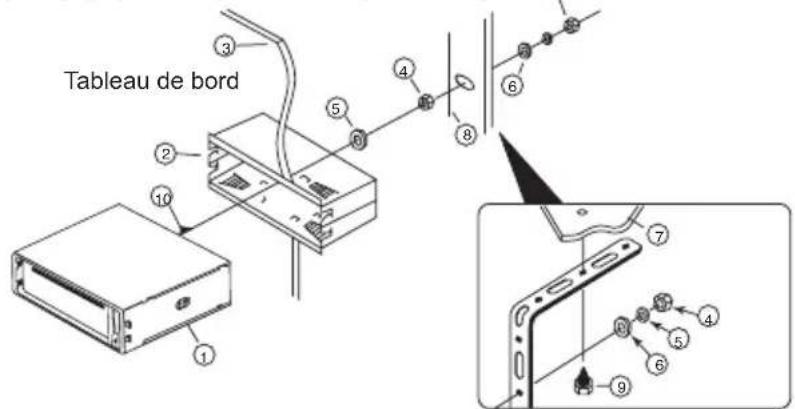

ACCESSOIRES DE MONTAGE

Tableau de bord ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭

1. UNITE PRINCIPALE
2. FOURREAU
3. TABLEAU DE BORD
4. ECROU HEX
5. RONDELLE
6. RONDELLE PLATE
7. CARROSSERIE
8. BARETTE DE MONTAGE ARRIERE
9. VIS
10. BOULON HEX. M5X15

FACADE DETACHABLE

Comment placer et enlever la façade.

La façade peut être enlevée de façon à éviter que l'appareil puisse être volé.

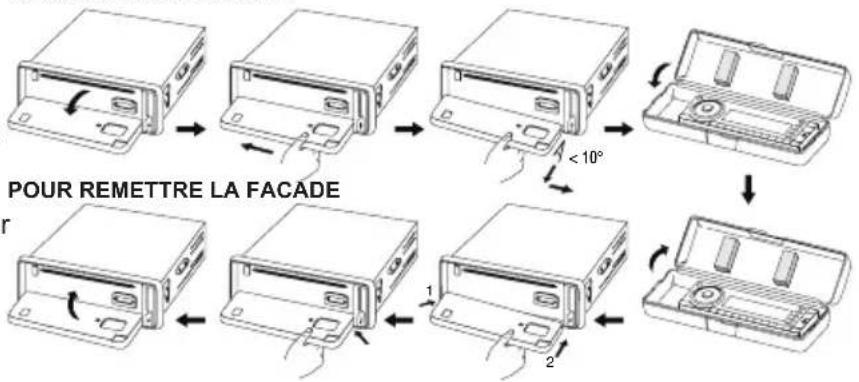

COMMENT ENLEVER ET REMETTRE LA FACADE

Avant tout, s'assurer d'avoir appuyé sur le bouton "off" pour éteindre l'appareil.

Appuyer ensuite sur la touche “(16).

La façade bascule vers l'avant en position horizontale. Détacher alors la façade en la faisant glisser vers la gauche puis en tirant doucement vers vous comme illustré

Pour remettre la façade en place, insérer d'abord le coté gauche puis faire glisser vers la droite toujours en position horizontale, faire ensuite basculer vers le haut comme illustré.

Note:

- Ne pas trop presser la façade contre

l'appareil; il suffit d'appuyer légèrement sur l'appareil.

- Lorsque vous emportez la façade, rangez-la dans son étui.

- Ne pas trop appuyer sur l'afficheur de la façade lorsque vous le remettez en place.

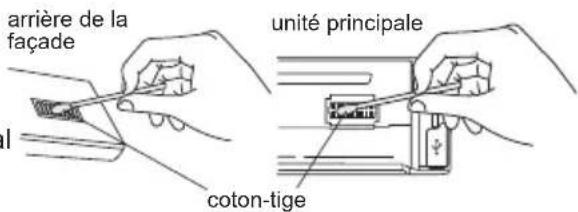

NETTOYAGE DES CONNECTEURS

L'appareil ne fonctionnera pas correctement si les connecteurs de l'unité principale et de la façade sont sales. Afin d'éviter que cela n'arrive, nettoyer le connecteur de temps en temps. Pour cela détacher la façade en appuyant sur le bouton-et nettoyer avec un coton-tige imbibé d'alcool blanc ou d'un nettoyant spécial connecteur comme cela est illustré ci-contre.

Nettoyer délicatement chaque broche en évitant d'endommager les points de connexions.

POUR ENLER LA FACADE

POUR REMETTRE LA FACADE 1 2 < 10°

arrière de la façade unité principale coton-tige

Utilisation

Insérez la façade amovible dans l'appareil et pressez la touche pour mettre en fonction l'autoradio. Pour éteindre l'autoradio, pressez encore la touche PWR, puis pressez la touche (16) pour extraire la façade.

Faites attention à ne pas extraire la façade lorsque l'autoradio est allumé.

2. SELECTION

Utiliser ce bouton pour régler VOL/BASS/TREB/BAL/FAD. Pour sélectionner les autres fonctions pressez légèrement la touche SEL jusqu'à ce que la fonction choisie soit visualisée sur l'afficheur. Appuyer successivement sur la touche "SEL" pour accéder aux fonctions VOL /BASS / TREB/ BAL/ FAD.

Puis ajuster en tournant le bouton "VOLUME" vers la droite ou la Gauche. La figure 1 montre la sélection des fonctions.

Fig. 1 Sélection des fonctions

1. VOLUME 2. SELECT(ION) 3. GRAVES 4. AIGUS 5. BALANCE 6. FADER

Contrôle du volume

Ajuster le volume sonore en tournant le bouton VOLUME vers la droite ou la gauche pour augmenter ou diminuer VOL /

RECHERCHE TA / ALARME TA (ANNONCES TRAFIC)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes: Le mode RECHERCHE TA ou le mode ALARME TA sont sélectionnés avec les touches vol ou

- Mode Recherche TA:

Lorsque la station radio écoutée ne reçoit pas d'informations Trafic "TP", cette fonction permet de passer automatiquement une autre station qui n'a pas les mêmes types de programmes mais diffuse des Annonces Trafic "TA"

- Mode ALARME TA:

Si vous sélectionnez ce système, quand il n'y a pas le signal TP, la radio ne recherche aucune station alternative mais elle émet un signal (ALARME) pour signaler l'absence du signal TP.

PI SOUND(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Action lorsque les 2 stations avec identification de programme différente (PI) codes sont sur la même fréquence:

SON: La radio passe à la nouvelle chaîne pendant quelques secondes et retourne ensuite à nouveau

MUTE: La radio est coupée

CONTROLES FONCTION "RETUNE" (Sélection de station) (2)

Appuyer sur la touche "SEL" pour activer cette fonction

Retunes L: temps de recherche automatique pour les Infos Trafic: 90 sec.

Retunes S: temps de recherche automatique pour les Infos Trafic: 30 sec.

MASK DPI (2)

Pressez la touche "SEL" pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

MASK DPI: masque les stations avec des types de programmes différents

MASK ALL: masque les stations avec des types de programmes différents et non RDS.

EON (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Lorsque la fonction EON est allumé la radio passe à la radio ou de trafi c PTY groupes si le TA ou de la fonction PTY est activée. La fonction EON sur (EON ON) ou désactiver (OFF EON) sélectionnés par ou vol.

BEEP MODE (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

ALL alarme est activée en permanence

2nd alarme est déclenchée par des fonctions secondaires bouton (maintenez le bouton enfoncé pendant un certain temps)

OFF son bouton est désactivé

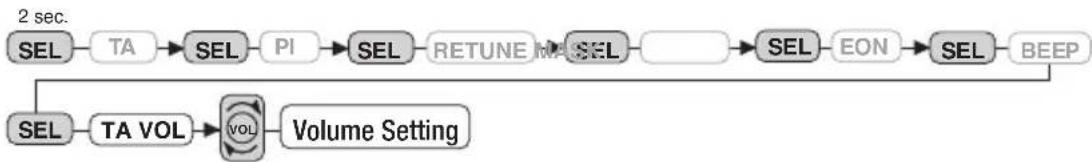

TA VOLUME SETTING (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Réglage du volume du trafic pour les annonces

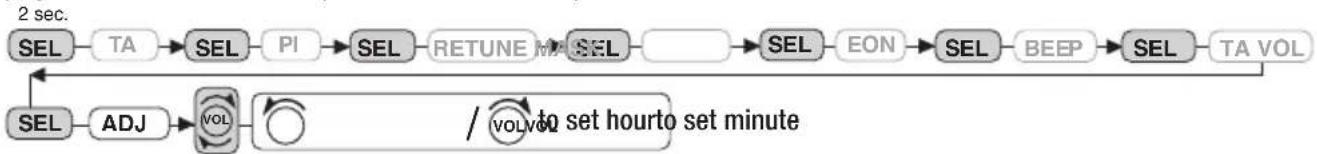

REGLAGE HORLOGE (2)

Appuyer sur la touche SÉL plus de 2 secondes pour activer cette fonction.

Tournez VOL bouton vers la droite pour régler les heures et dans le sens antihoraire pour régler les minutes.

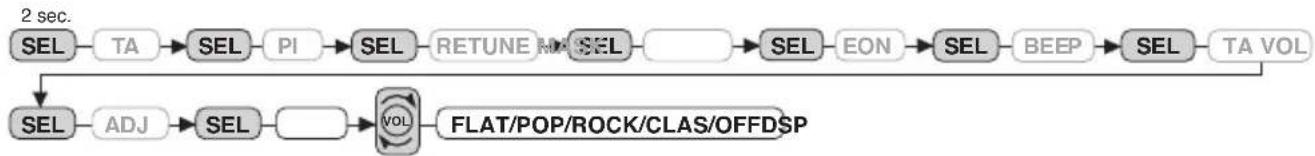

EGALISEUR PRE REGLE (DSP) (2)

Appuyer sur la touche "SEL" pour activer cette fonction

L'égaliseur pré réglé dispose de plusieurs modes activés successivement comme suit: POP/ ROCK/ CLAS-SIQUE/ NEUTRE/ AUCUN

4. PRÉSÉLECTIONS (1,2,3,4,5,6)

Accès direct aux stations mémorisées en appuyant directement sur ces touches.

Pour la mise en mémoire d'une station, il convient de maintenir appuyée la touche sélectionnée pendant plus de 2 secondes. Lorsque l'on sélectionne la fonction PTY, la touche PTY est partagée de la manière suivante:

PTY groupe musique ---- PTY groupe parlé ---- ETEINT

RADIOS MUSICALES RADIOS CULTURELLES/GENERALISTES

1. Musique POP, Musique ROCK 1. JOURNAL, AFFAIRES, INFOS
2. Musique EASY, Musique LEGERE 2. SPORT, EDUCATION, THÉÂTRE
3. CLASSIQUE, AUTRE Musique 3. CULTURE, SCIENCES, DIVERS
4. JAZZ, COUNTRY
5. METEO, FINANCES, ENFANTS
6. NATION M, OLDIES
7. SOCIAL, RELIGION, TELEPHONE
8. Musique FOLK
9. VOYAGES, DIVERTISSEMENT, DOCUMENTAIRES

(B) FONCTIONS LECTEUR CD/MP3/WMA:

1. PAUSE 2. REPETITION 3. INTRO SCAN 4. ALEATOIRE

LA FONCTION RDS. QU'EST-CE QUE LE SYSTEME RDS?

RDS (Radio Data System) est un système d'informations numériques radio développé et introduit par l'EBU (European Broadcasting Union). Transmis sur le canal des émissions normales FM, Le RDS offre une variété d'informations telles le nom des stations, le programme et les informations sur le trafic, ainsi que des fonctions utiles comme la syntonisation automatique des meilleurs signaux disponibles dans le programme choisi.

5. Fonction 'AF-REG'

Une légère pression sur cette touche permet de sélectionner la modalité AF/REG.

Lorsque la modalité AF/REG est sélectionnée, la fonction est activée. L'appui sur cette touche pendant plus de 2 secondes active ou désactive la fonction.

- Fonction "REGIONALE ACTIVEE"

La commutation AF ou la Recherche PI SEEK est effectuée sur toutes les stations diffusant le même type de programme que la station en cours d'écoute.

- Fonction "REGIONALE DESACTIVEE"

Cette fonction n'est plus prise en compte lorsqu'une recherche de station est effectuée.

6. Fonction 'TA'

Pour activer ou désactiver cette fonction, appuyer sur le bouton correspondant.

Lorsque cette modalité est activée les annonces trafic interrompent la lecture du CD /MP3 qui reprend après le flash infos trafic.

Si le volume est trop faible, le niveau sonore sera augmenté lors du flash infos.

Lorsque l'on reçoit une station compatible, le logo correspondant "TP" s'affiche.

7. Fonction 'PTY'

Sélectionner le type de programme souhaité à l'aide des touches de pré sélection comme indiqué précédemment, une fois le type d'informations choisi, la radio va rechercher jusqu'à ce qu'une station correspondante soit trouvée.

8. AFFICHEUR (DISP)

Appuyez sur le bouton DISP pour commuter entre les informations d'affichage telles que les fréquences radio, l'horloge, la chanson et d'autres informations selon le MODE en cours.

9. TOUCHE "MODE" (MODE)

Cette touche permet à l'utilisateur de sélectionner les fonctions suivantes : TUNER/CD-MP3(après insertion d'un CD)/USB (après insertion d'une clé USB)/SD (après insertion d'une carte SD/MMC)/AUX(auxiliaire).

10. SÉLECTEUR DE BANDES / LOUDNESS (BD/LD)

Chaque bande est sélectionnée en appuyant successivement sur FM1/FM2/FM3/MW(AM)1 ou MW(AM)2.

LOUDNESS: Maintenez la touche BD/LD enfoncée, pour enclencher et éteindre la fonction Loudness.

11. RÉGLAGE DES STATIONS AUTOMATIQUE OU MANUEL

(RECHERCHE AVANT OU RECHERCHE ARRIÈRE)

(A) FONCTION RADIO

Légèrement appuyées; ces touches font fonction de Recherche Manuelle.

Une pression de plus de 1 seconde active la Recherche Automatique.

(B) FONCTION L'ECTEUR CD/ MP3/ WMA

Maintenues enfoncées, ces touches font fonction de "SAUT DE PLAGE AVANT" ou "SAUT DE PLAGE ARRIERE".

Une pression de plus de 2 secondes active la RECHERCHE EN AVANT ou EN ARRIERE.

12. RECHERCHE AUTOMATIQUE DES STATIONS (AS/PS)

Légèrement appuyée, la radio symtonise chacune des stations présélectionnées.

Lorsque le signal est plus fort que le seuil de syntonisation, la radio demeure sur cette station pendant 5 secondes, en mettant à zéro le volume pendant un instant et en recommençant ensuite la recherche d'une autre station.

Un appui de plus de 1 seconde permet de mémoriser les six stations plus fortes dans les positions correspondantes des touches de présélection.

Lorsque l'opération de RECHERCHE AUTOMATIQUE (AS) est terminée, la radio passe au balayage des stations mémorisées.

13. BALAYAGE AUTOMATIQUE (SCAN)

Appuyer sur la touche 'SCN'. Le balayage se déclenche automatiquement en s'arrêtant sur chaque station captée pendant 5 secondes environ sur chaque gamme FM. Lorsque vous souhaitez arrêter le balayage sur la station de votre choix, ré-appuyez sur la touche 'SCN'.

14. TOUCHE SOURDINE (MUTE)

Appuyez sur cette touche pour mettre l'appareil en mode sourdine.

Appuyez à nouveau sur cette touche pour revenir au mode normal.

15. AFFICHEUR LCD

L'afficheur à cristaux liquides indique les fonctions activées et en cours.

16. TOUCHE POUR EJECTER LA FACADE (

Appuyez sur cette touche pour éjecter la façade. (Voir Rubrique 'FACADE DETACHABLE).

CONTROLES DU LECTEUR CD/MP3/WMA

SEL AT PITY OHP ASPS GAIN MDS TA MUTE 1 PUG 2 RPT 3 RUT 4 ROM 5 AIN 6 BIS 7 MTR 8 MTR MODE 24232221201911 ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳

17. TIROIR CD

Insérez le CD avec soin, vérifiez que le label est bien au dessus. Le CD démarre automatiquement.

18. TOUCHE EJECTION CD

Appuyer sur la touche d'éjection pour retirer le CD.

19. TOUCHE PAUSE

Durant la lecture, appuyer sur la touche PAUSE (19) 'PAU' pour arrêter momentanément la lecture. Appuyer de nouveau pour retourner à la lecture normale.

FONCTION SAUT DE PLAGE / RECHERCHE RAPIDE AVANT OU ARRIERE (11)

Appuyer sur la touche SKIP ( ◦) durant la lecture pour aller au morceau désiré.

....ARRIERE ....AVANT

Appuyer sur ces touches en cours de lecture pour accéder à la plage musicale précédente ou suivante.

Maintenir la touche enfoncée permet d'effectuer une recherche rapide dans la plage musicale La lecture normale reprend une fois la touche relâchée.

20. TOUCHE REPEAT 'RPT'

L'appui sur cette touche affiche l'indication 'RPT' et la lecture du morceau actuel est répétée jusqu'à ce que le mode répétition soit effacé en appuyant à nouveau sur la touche 'RPT'.

21. TOUCHE INTRO

L'appui sur cette touche affiche l'indication 'INT' et lance la lecture des 10 premières secondes de chaque morceau.

22. TOUCHE RANDOM "RDM"- lecture en mode aléatoire

L'appui sur cette touche affiche l'indication 'RDM' et chaque morceau du disque est lu dans un ordre aléatoire et non dans la séquence normale. Pour désactiver le mode lecture aléatoire, appuyer à nouveau sur la touche 'RDM.

23, 24. SAUT DE 10 PLAGES EN AVANT OU EN ARRIERE

Touche "5" : 10 plages arrière- Touche "6" 10 Plages avant

Comment effectuer la recherche de morceaux MP3/WMA

La touche "A/PS" permet d'accéder aux paramètres de recherche et de sélection du mode MP3/WMA

A. RECHERCHE DIRECTE DES PLAGES MUSICALES

• Appuyez sur "AS/PS". Digit commence à clignoter.
• Rotation "VOL / VOL " bouton jusqu'à ce que le numéro de plage désiré montre ensuite appuyez sur la touche SEL.
• Numéro du morceau que vous avez choisi de commencer à jouer.

B. RECHERCHE PAR DOSSIER

- Appuyez sur "AS/PS" deux fois.

- Rotation "VOL VOL / VOL " outon pour sélectionner le nom du dossier puis appuyez sur le bouton SEL.

- Rotation "VOL / VOL " bouton pour sélectionner le fichier à lire puis appuyez sur le bouton SEL pour lancer la lecture.

Branchement à un lecteur portable MP3

25. Connecteur USB

Utiliser le câble USB pour brancher l'appareil au lecteur MP3.

26. Lecteur Cartes Mémoire SD/MMC

Compatible uniquement fichiers audio MP3/WMA ID3

INFORMATION IMPORTANTE:

À CAUSE DE LA GRANDE VARIÉTÉ DE PRODUITS AVEC USB, SD ET CARTE MMC - ET LEUR FONCTIONS QUELQUEFOIS COMPLÈTEMENT SPÉCIFIQUES DES FABRICANTS - NOUS NE POUVANT PAS ASSURER QUE TOUS LES APPAREILS SERONT RECONNUS NI QUE TOUTES LES OPTIONS DE FONCTIONNEMENT, QUI SONT POSSIBLES EN THEORIE, FONCTIONNERONT CORRECTEMENT.

27. ENTRÉE « AUX » (auxiliaire) EN FAÇADE

Cette Entrée AUX permet de connecter facilement et simplement la plupart des lecteurs portables et lecteurs MP3.

28 TOUCHE RESET

La touche Reset (28) se trouve sur la façade interne. Utilisez la pointe d'un stylo à bille ou d'un autre objet métallique pour l'actionner. La touche Reset doit être utilisée dans les cas suivants:

• installation initiale de l'appareil, après avoir branché tous les câbles,
• défaut de fonctionnement de toutes les touches,
• symbole d'erreur affiché.
  Note: si l'appareil ne fonctionne pas parfaitement, même si vous avez pressé la touche Reset (28), nettoyez la prise derrière la façade avec du coton imbibé d'alcool.

SPECIFICATIONS TECHNIQUES

LECTEUR CD/MP3/WMA

Rapport Signal/Brouillage > 60 dB

Séparation Canal > 50 dB (1KHz)

Réponse en fréquence 20Hz - 20 KHz

SYNTONISATEUR FM

Gamme fréquence 87.5 – 108MHz

Pas Canal 50 KHz

Sensibilité 2.8 μV

Séparation Stéréo 30 dB

Rapport Signal/Brouillage 50 dB

SYNTONISATEUR MW(AM)

Gamme fréquence 522 – 1620KHz

Pas Canal 9 KHz

Sensibilité 32 dB

SORTIE PREAMPLIFIEE

Sortie 1.5V (max.)

Impédance 10k Ohm

GENERALITES

Voltage alimentation

12V DC (10.8-15.6V), Negative à la masse

Impédance haut-parleurs 4 ou 8 Ohms

Fusible 10A

Puissance maximale de sortie 45W x 4 canaux

Sujet à modification sans préavis
