Caractéristiques Techniques	Détails
Type d'appareil	Autoradio
Compatibilité des formats audio	MP3, WMA, AAC
Puissance de sortie	4 x 50 Watts
Écran	Écran LCD rétroéclairé
Connectivité	Bluetooth, USB, AUX
Fonctionnalités supplémentaires	Radio FM/AM, égaliseur audio, pré-réglages
Utilisation	Installation dans un véhicule, contrôle via télécommande ou boutons
Maintenance	Nettoyage régulier de l'écran et des boutons, mise à jour du firmware si disponible
Réparation	Consulter un professionnel pour les problèmes électroniques ou de connectivité
Sécurité	Ne pas utiliser l'appareil en conduisant, respecter les lois locales sur l'utilisation des appareils électroniques en voiture
Informations générales	Vérifier la compatibilité avec le véhicule avant l'achat, garantie constructeur

FOIRE AUX QUESTIONS - MCR717 Marquant

Comment réinitialiser l'autoradio Marquant MCR717 ?

Pour réinitialiser votre Marquant MCR717, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 5 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi l'autoradio ne s'allume-t-il pas ?

Vérifiez d'abord que le câble d'alimentation est correctement connecté. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, il se peut que l'autoradio ait besoin d'être réparé.

Comment connecter mon téléphone via Bluetooth ?

Pour connecter votre téléphone, activez le Bluetooth sur votre appareil, puis recherchez les dispositifs disponibles. Sélectionnez 'Marquant MCR717' et entrez le code PIN 0000 si demandé.

Comment régler la fréquence radio sur le Marquant MCR717 ?

Pour régler la fréquence radio, utilisez les boutons de recherche ou entrez manuellement la fréquence en utilisant le cadran de sélection.

Que faire si le son est faible ou absent ?

Vérifiez que le volume n'est pas à zéro et que les haut-parleurs sont correctement connectés. Assurez-vous également que la source audio est bien sélectionnée.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site Web de Marquant pour télécharger la dernière version du firmware. Suivez ensuite les instructions fournies pour mettre à jour votre appareil.

Puis-je écouter de la musique depuis une clé USB ?

Oui, le Marquant MCR717 prend en charge la lecture de fichiers audio depuis une clé USB. Insérez simplement la clé dans le port USB et sélectionnez la source USB sur l'autoradio.

Comment changer la langue de l'interface ?

Accédez au menu des paramètres, puis sélectionnez 'Langue'. Choisissez la langue souhaitée dans la liste déroulante.

Pourquoi l'autoradio ne capte-t-il pas les stations FM ?

Assurez-vous que l'antenne est correctement installée et en bon état. Essayez également de rechercher manuellement les stations.

Comment activer la fonction d'égaliseur ?

Accédez au menu des paramètres audio et sélectionnez 'Égaliseur'. Vous pourrez alors choisir parmi les préréglages ou ajuster les niveaux manuellement.

MODE D'EMPLOI MCR717 Marquant

Manuel d'utilisation

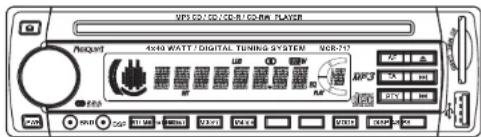

WPS CO/SD/SD-R1-DC/RM PLAYER Please: 4040 WATT / DIGITAL TUNING SYSTEM VCCR-72 MP3 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 5 MCCR-72

MODEL NO: MCR-717

Lecteur Compact Disc Stéréo de Voiture CD/CD-R/CD-RW/MP3 SD/Commande Multimédia USB

Lecteur Média avec Radio StéréoAM/ FM Boucle de Verrouillage de Phase, Radio Data System (RDS) avec Système de Panneau de Contrôle Détachable PTY (Type de Programme)

Fonction

Lecteur Compact Disc Stéréo de Voiture CD/CD-R/CD-RW/MP3 SD/Commande Multimédia USB Lecteur Média avec Radio Stéréo AM/FM Boucle de Verrouillage de Phase, Radio Data System (RDS) avec Système de Panneau de Contrôle Détachable PTY (Type de Programme)

CARACTÉRISTIQUES

- L'unité comporte un panneau de contrôle avant détachable, AM/FM stéréo, un lecteur CD/MP3 et les caractéristiques suivantes :

- La mémoire des meilleures stations mémorise automatiquement la meilleure station (la plus forte) selon son intensité (IN : indice de netteté)

• Volume électronique, Basses, Aigues, Equilibreur, et Réglage de balance

- Réglage de précision électronique avec système de circuits de boucle de verrouillage de phase

- Réglage de mémorisation de 30 présélections programmables (6 pour chacun FM1/FM2/FM3/AM1/AM2)

- Réglage du volume Manuel/Auto (Rechercher)/Réglage d'accord haut et bas

- Commutateur de bande de fréquence FM1/FM2/FM3/AM1/AM2 - Commande d'affichage (Fréquence, Nom de Station, Type de Programme, Horloge)

• L'horloge fonctionne en RDS

• Fonction de Répétition du CD

- Fonction de lecteur CD et fichiers MP3 sur CD/CD-R/CD-RW

- Sortie Haut Niveau Pré amplifiée pour amplificateur externe

- Panneau de contrôle détachable protégeant des vols

• Système d'éclairage

- Fonction RDS

PI (Program Identification : Identification de Programme) PS (Program Service Name : Nom de Service de Programme) AF (List of Alternative Frequencies : Liste des Fréquences Alternatives)

TA (Traffic Announcement : Annonce de Trafic)

PTY (Program Type : Type de Programme)

TP (Traffic Program : Programme de Trafic)

Français

Français

Catalogue

Fonction 2 Fonction RDS

Mises en garde.... 4 Fonction AS/REG ....16

Dessins 5 Fonction TA 16

Emplacement 6 Function PTr 17 Affichage 17

Installation Bouton mode.... 18

Précautions ....7 Bouton bande de....18

Exemple de montage.... 7 Fréquence/volume ....18

Enlever et remettre Reglage automatique ou manuel... 18

Le panneau de contrôle ....8 AS/PS ....16 Affichage LCD 19

Raccord ISO.... 9 Bouton de déblocage du panneau..19

Maintenance.... 10 Compartiment du CD .... 19

Mise en marche Bouton d'éjection du CD ..... 19

Alimentation on/off.... 11 Bouton pause.... 19 Bouton intra.... 20

Sélection Bouton intro 20 Bouton répétition 20

Bouton de volume Bouton lecture aléatoire .... 20

Recherche TA 11 Réinitialisation.... 22

Masquer les DPI....12 DSP....22 Specifications....33

Replage I/S 12 Specifications....25

ESP....13

Multi....13

Mode Bip....13

Seek....14

Stero/Mono....14

Local/Dx.....14

Prérégler les stations..... 15

Mises en Garde

Le point d'exclamation dans un triangle est un signe de mise en garde informant l'utilisateur que des instructions importantes accompagnent le produit.

Le symbole de l'éclair avec une pointe de flèche dans un triangle est un signe de mise en garde informant l'utilisateur de tension dans l'appareil.

Pour réduire les risques de choc électrique, n'enlevez pas le couvercle. Il n'y a pas de partie pouvant servir à l'utilisateur à l'intérieur de l'appareil. Laissez le personnel qualifié se charger de l'entretien.

Rayonnement laser invisible lorsque l'appareil est ou vert ou lorsque les interlocks sont défectueux.

Evitez l'exposition aux faisceaux laser. L'utilisation de commandes, de réglages ou de procédures autres que ceux inclus dans ce document peut provoquer une exposition dangereuse aux rayonnements.

Cet appareil ne doit pas être exposé à l'humidité ou à la pluie.

Cet appareil doit être positionné de manière à ce qu'il soit bien ventilé.

N'exposez pas cet appareil à un éclairage naturel direct ou à des sources de chaleur.

Dessins

Français 3 2 3 WIPCE/CO/GOR/CO/HR PLAYER Speedw 400 WATT / DIGITAL TURING SYSTEM NER-317 RPM3 VCC HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HIV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV HV BV30000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000

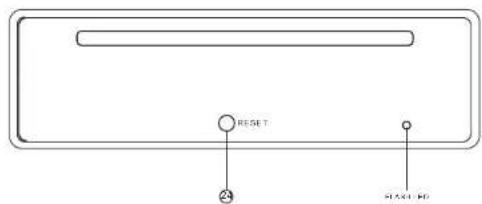

RESET 23 23

Emplacement

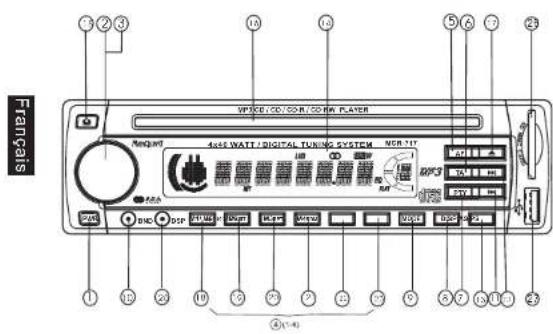

EMPLACEMENT DES COMMANDES

1. ALIMENTATION ON/OFF

2. BOUTON DE SELECTION DE FONCTION : BASSES/AIGUES/BALANCE/EQUILIBREUR/RECHERCHE TA/PI SONORE/REGLAGE/MASQUER DP/2 ^TM BIP

3. AUGEMENTER VOL/DIMINUER VOL FRO BASSES/AIGUES/BALANCE/EQUILIBREUR (+,-)

4. STATIONS PRÉRÉGLEES (1, 2, 3, 4, 5, 6)

5. FONCTION AF (FREQUENCES ALTERNATIVES)

6. FONCTION TA (ANNONCE DE TRAFIC)

7. FONCTION PTY (TYPE DE PROGRAMME)

8. BOUTON AFFICHAGE (DISP)

9. BOUTON MODE (MODE)

10. BOUTON BANDE DE FREQUENCE/VOLUME (BND)

11. ET 12. REGLAGE AUTOMATIQUE ET MANUEL (FREQ MONTER : OU FREQ DESCENDRE 9/PISTE DE CD/BOUTON RECHERCHE

12. REGLAGE DE RECHERCHE AUTOMATIQUE (A/PS)

13. AFFICHAGE LCD

14. BOUTON DE DEBLOCAGE DU PANNEAU( )

15. COMPARTIMENT A CD

16. BOUTON D'EJECTION DU CD (▲)

17. BOUTON PAUSE

18. BOUTON INTRO (APPERÇU DE TOUTES LES PISTES) (INT)

19. BOUTON REPETITION (RPT)

20. BOUTON LECTURE ALEATOIRE (RDM)

22.23 RECHERCHE AVANT/ARRIERE +/- 10 PISTES

1. BOUTON REINITIALISATION

2. BOUTON DSP(DSP)

3. PRISE DE CARTE SD/COMMANDE MULTIMEDIA

4. PRISE USB

Installation

INSTALLATION

PRECAUTIONS

- Choisissez soigneusement l'emplacement de montage afin que l'appareil n'interfère pas avec les fonctions de conduite du conducteur.

- Evitez d'installer l'appareil là où il pourrait être exposé à des hautes températures, comme par exemple la lumière du soleil ou l'air chaud du chauffage, ou là où il pourrait prendre la

poussière, la saleté ou être sujet à une vibration excessive. • Utilisez uniquement le matériel de montage fourni pour une installation sure et en toute sécurité.

- Prenez soin de retirer le panneau frontal avant de comme- ner l'installation de l'appareil.

Réglage de l'angle de montage

Régler l'angle de montage à moins de 30°.

EXEMPLE DE MONTAGE

Installation sur le tableau de bord

1. Retirez la vis et le support

2. Courbez ces grilles, si nécessaire

Gardez la clé d'ouverture dans un endroit sur car vous pouvez en avoir besoin dans le futur pour retirer l'apparell de la voiture.

Installation

Détacher et attacher le panneau frontal

Le panneau frontal de cet appareil peut être détaché pour empêcher que l'appareil soit volé.

DETACHER LE PANNEAU FRONTAL

Avant de détacher le panneau frontal, prenez garde d'appuyer sur le bouton PWR pour éteindre l'appareil d'abord. Ensuite, appuyez sur le bouton et détachez le panneau en le tirant vers vous comme sur le schéma. Remarque : faites attention de ne pas échapper le panneau lorsque vous le détachez de l'appareil.

ATTACHER LE PANNEAU FRONTAL

Assurez-vous que le panneau frontal soit bien dans le bon sens lorsque vous l'attachez à l'appareil car il ne peut pas être attaché à l'envers. Approchez la face B du panneau de la face A de l'appareil. Insérez le panneau et poussez jusqu'à ce qu'il s'enclenche. Le panneau est attaché.

Remarques :

N'appuyez pas fort le panneau frontal contre l'appareil lorsque vous l'attachez. Il peut facilement être attaché en l'appuyant doucement contre l'appareil.

Lorsque vous emportez le panneau frontal avec vous, placez-le dans le boîtier prévu à cet effet.

N'appuyez pas fort ou n'exercez pas de pression excessive sur la fenêtre d'affichage lorsque vous l'attachez à l'appareil.

Installation

CONNECTEUR ISO

RCA Prise Jack de sortie (Arrière)-Gris

: Rouge (droite)
: Blanc (gauche)

A 2 1 2 1 4 3 4 3 6 5 6 5 8 7 8 7 B F#S#15A

CONNECTEUR A

4. JAUNE : MEMOIRE +12V
5. BLANC : SORTIE ANTENNE AUTO
   6
6. ROUGE : +12V (VERS LA CLEF DE CONTACT)
7. NOIR : SOL

Le fil ROUGE (connecteur A no.7) doit être connecté par la clef de contact de la voiture afin d'éviter que la batterie de la voiture ne se décharge si la voiture n'est pas utilisée pendant longtemps.

CONNECTEUR B

1. VIOLET : HAUT-PARLEUR ARRIERE DROIT (+)
2. VIOLET/ NOIR :HAUT-PARLEUR ARRIERE DROIT (-)
3. GRIS :HAUT-PARLEUR AVANT DROIT (+)
4. GRIS/NOIR :HAUT-PARLEUR AVANT DROIT (-)
5. VERT :HAUT-PARLEUR AVANT GAUCHE (+)
6. VERT/NOIR : HAUT-PARLEUR AVANT GAUCHE (-)
7. MARRON :HAUT-PARLEUR ARRIERE GAUCHE (+)
8. MARRON/NOIR :HAUT-PARLEUR ARRIERE GAUCHE (-)

Installation

Entretien

Si un fusible saute, vérifiez le branchement et remplacez le fusible. Si le fusible saute encore après l'avoir remplacé, il se peut qu'il y ait un dysfonctionnement interne. Dans ce cas, consultez votre centre de réparation le plus proche.

Attention

Utilisez un fusible d'ampérage recommandé pour chaque fil. Utiliser un fusible d'ampérage supérieur peut causer de sérieux dégâts.

Mode d'emploi

MODE D'EMPLOI

En appuyant sur ce bouton (1), l'appareil s'allume et s'éteint. Cet appareil s'allume en appuyant sur n'importe quelle touche.

2.SELECTION (SEL)

3.BOUTON VOLUME

Faîtes tourner le bouton du Volume pour baisser ou augmenter le volume. Pour sélectionner d'autres fonctions, apuyez rapidement sur le bouton SEL (2) jusqu'à ce que la sélection souhaitée s'affiche. Le schéma 1 montrecomment les fonctions de contrôle sont sélectionnées en utilisant le bouton SEL.

Schéma 1. Sélection des fonctions de contrôle de volume

1. VOLUME 2. SELECTION 3. BASSES

2. AIGUS 5. BALANCE 6. EQUILIBREUR

Pour monter ou baisser le volume en tournant le bouton volume. Ces boutons peuvent être utilisés pour régler les BASSES, les AIGUS, la BALANCE et L'ÉQUILIBREUR.

(1) RECHERHCE TA / ALARME TA (2)

Lorsque vous appuyez le bouton SEL (2) plus de deux secondes, il est activé comme le mode de sélection pour ces fonctions. On peut sélectionner le mode RECHERCHE TA ou le mode ALARME TA en tournant le bouton du volume.

Mode d'emploi

Mode RECHERCHE TA :

Lorsqu'une nouvelle station ne reçoit pas d'information TP (Programme de Trafic) pendant 5 secondes, la radio règle la prochaine station n'ayant pas la même station (Indentification de programme) que la dernière station, mais qui a l'information TP. En mode Recherche TA, l'actuelle station peut être modifiée vers une station complètement différente car l'appareil recherche la station TP lorsque l'intensité de champ de l'actuelle station est très faible, ou que la station actuelle n'a pas de signal TP.

Mode ALARME TA :

Lorsque aucun mode de réglage automatique n'est activé, vous entendrez juste un Bip.

(2) MASQUER DPI (2)

Lorsque vous appuyez sur le bouton SEL pendant plus de 2 secondes, il est activé comme le mode de sélection de ces fonctions.

MASQUER DPI : masque uniquement l'AF ayant un PI différent. MASQUER TOUT : masque uniquement l'AF ayant un PI différent et un signal NO RDS avec l'intensité du champ.

(3)REGLAGE L/S

Lorsque vous appuyez sur le bouton SEL pendant plus de 2 secondes, il est activé comme le mode de sélection de ces fonctions.

(4)CONTRÔLES LOUDESS(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Mode d'emploi

Français

LOUD ON/OFF peut être sélectionné avec les touhces VOL + ou VOL-. La réponse des tonalités basses et aiguées seront augmentées.

(5)MODALITE ESP (2) (Anti-cboc)

Si vous appuyez sur la touche "SEL" (2) pendant plus de 2 secondes, il est possible de sélectionner la modalité 12 sec.ou 45sec.de ESP.

(6) FONCTION CD MULTI SESSION (2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

(7)MODE BIP (2)

Lorsque vous appuyez sur le bouton SEL pendant plus de 2 secondes, il est activé comme le mode de sélection de ces fonctions.

Mode d'emploi

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctionssuivantes:

SEEK 1: Lorsque la modalité SEEK 1 est activée, la recherche Automatique AUTO SEEKSCAN s' arrête lorsqu'une station est trouvée même si l'on continue à presser la toucheSEEK.

SEEK 2: La recherche automatique AUTO SEEK SCAN ne pressée la touche SEEK.Lorsque la touche SEEk est relâchée, la recherche s' arrête lorsque une station est trouvée.

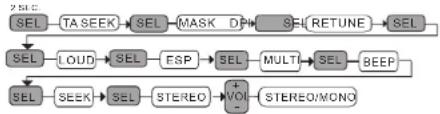

(9) STERO/MONO(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Si les stations FM sont faibles ou derangées, l'écoute peut être amélioré en sélectionnant MONO.

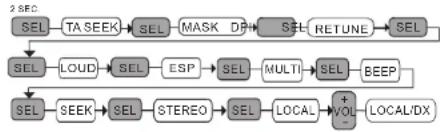

(11)LOCAL/DX(2)

Pressez la touche "SEL" (2) pendant plus de 2 secondes pour sélectionner les fonctions suivantes:

Mode d'emploi

Français

Sélectionner LOCAL dans les zones avec des signaux puissants pour permettre, pendant la recherche manuelle de s' arrêter seulement aux stations avec signal fort. Presser pour obtenir "Distant" dansles zones avec signaux faibles.

1. PREREGLER LES STATIONS (1, 2, 3, 4, 5, 6) (A) MODE RADIO :

Lorsque vous appuyez sur ces touches pendant une courte période, elles sélectionnent une station préréglée directement. Lorsque vous appuyez pendant plus d'une seconde, la station actuelle est enregistrée dans la mémoire de préréglage. Lorsque le mode PTY est sélectionné, le bouton PTY est partagé comme ceci : PTY groupe de musique---PTY groupe de discours---OFFMUSIQUE

1. POP M. ROCK M

2. EASY M. LIGHT M

3. CLASSIQUE, AUTRES M

4. JAZZ, COUNTRY

5. NATION M. OLDIES

6. FOLK

SPEECH

1. NOUVELLES, AFFAIRES, INFO

2. SPORT, EDUCATION, DRAMA

3. CULTURE, SCIENCE, VARIÉ

4. MÉTÉO, FINANCE, ENFANTS

5. SOCIAL, RELIGION, ÉMISSION-TÉLÉPHONE

6. VOYAGE, LOISIRS, DOCUMENT

(B) MODE LECTEUR CD/MP3 :

1. PAUSE 2. INTRO 3. RÉPÉTITION

2. LECTURE ALEATOIRE

Mode d'emploi

UTILISATION DE LA FONCTION RDS

Qu'est-ce que le RDS ?

Le RDS (Radio Data System) est un système d'information digital développé par l'UER (Union Européenne de Radiotélévision). Superposé aux émissions FM normales, RDS offre une variété de services d'information et de fonctions de réglages automatiques pour les autoradios compatibles. En 1988, RDS devient disponible au Royaume-Uni, en France, en Allemagne de l'ouest, en Irlande et en Suède. Des diffusions testes sont en cours dans plusieurs autres pays européens. Il est attendu que RDS soit disponible dans la plupart des pays de l'Europe de l'ouest dans un futur proche.

5. Fonction AF/REG (FRÉQUENCES ALTERNATIVES)

Lorsque vous appuyez pendant un court moment, le mode de commutation AF/REG est sélectionné. Lorsque le mode de commutation AF/REG est sélectionné, la radio vérifie l'intensité du signal de l'AF tout le temps. Lorsque vous appuyez plus longuement, il est activé comme monde régional ON/OFF.

Mode régional ON

Le commutateur AF ou RECHERCHE PI est appliqué à la station dont tous les codes PI sont identiques à la station actuelle. Le segment REG est activé dans l'affichage LCD.

Mode régional OFF :

Le code régional au format code PI est ignoré lorsque le commutateur AF ou RECHERCHE PI est appliqué.

6. Fonction TA (ANNONCE DE TRAFIC)

Lorsque vous appuyez pendant un court moment, il est activé comme mode TA on ou off. Lorsque le mode TA est activé et l'annonce de trafic est transmise.

-Lorsque l'appareil est en mode CD/MP3, il passera provisoirement en mode radio.

-Si le niveau du son était en dessous de seuil maximum, il sera augmenté jusqu'au seuil maximum.

Mode d'emploi

-Lorsqu'une station TP est reçue, le segment TP est activé dans l'affichage LCD.

7. Fonction PTY (TYPE DE PROGRAMME)

En sélectionnant le type de PTY, sa sélection est appliquée par les boutons de préréglage comme décrit sur la touche de préréglage. Lorsque PTY est sélectionné, la radio commence à rechercher les informations PTY correspondantes et s'arrête si l'information PTY correspondante est détectée.

8. AFFICHAGE (DISP)

Choisit la fréquence par radio, l'affichage d'horloge et le PTY AUCUN.

Pour régler l'horloge :

(1). L'affichage d'horloge étant choisi, maintenez l'"DSP" boutonnez jusqu'à ce que l'affichage d'horloge commence à clignoter.

(2). Tournez le bouton de volume jusqu aux minutes et aux heures de changement.

(3). Appuyez sur le bouton d"DISP" pour mettre en marche l'horloge.

Lorsque vous appuyez sur cette touche, les conversions des modes d'affichage s'opèrent de la façon suivante.

1) Dans le cas où vous recevez une station RDS

MODE RADIOPS---CT---FREQ---PTY

MODE LECTEUR CD/MP3CDP---CT---PS---FREQ---PTY

2) Dans le cas où vous recevez une station NON RDS

MODE RADIOHORLOGE---FREQ---NO PTY

MODE LECTEUR CD/MP3CDP---CT---FREQ---NO PTY

Chaque temps d'affichage est de plusieurs secondes, et Revient à la première position après plusieurs secondes.

CT = clock time (temps d'horloge)FREQ = fréquence

Mode d'emploi

9. BOUTON MODE (MODE)

En appuyant sur cette touche l'utilisateur peut sélectionner. Mode RADIO ou mode LECTEUR CD/MP3.

10. BOUTON BANDE DE FRÉQUENCE (BND)

Chaque bande de fréquence alterne cycliquement en appuyant sur cette touche FM1-FM2-FM3-AM1-AM2.

11. 12. RÉGLAGE AUTOMATIQUE OU MANUEL (AUGMENTER LA FRÉQUENCE : OU DIMINUER LA FRÉQUENCE 9)

(A) MODE RADIO

Lorsque vous appuyez pendant un court moment, ces touches sont activées en mode de réglage MANUEL. Lorsque vous appuyez pendant plus d'une seconde, elles sont activées comme mode de réglage RECHERCHE.

(B) MODE LECTEUR CD/MP3

Lorsque vous appuyez pendant un court moment, elles sont activées en mode PISTE SUIVANT/PRÉCÉDENTE. Lorsque vous appuyez pendant plus d'une seconde, elles sont activées en mode REPÈRE ou REVOIR.

13. RÉGLAGE DE RECHERCHE AUTOMATIQUE (A/PS)

En appuyant pendant un court moment, la radio recherche chaque station préréglée. Lorsque l'intensité de champ est supérieure au seuil du niveau d'arrêt, la radio retient ce numéro de préréglage pendant 5 secondes. Avec libérer la sourdine, et ensuite rechercher encore.

En appuyant pendant plus d'une seconde, ensuite 6 stations à plus forte intensité sont préréglées sur le numéro de préréglage correspondant.

Lorsque le fonctionnement AS est terminé, la radio exécute balayage préréglé.

Mode d'emploi

14. AFFICHAGE LCD

L'Affichage à Cristaux Liquides affichera l'état actuel de l'appareil.

15. BOUTON DE DÉBLOCAGE DU PANNEAU

Appuyez sur ce bouton et le côté gauche du panneau se débloquera.

COMMANDE DE CD EMPLACEMENT DES PARTIES

11. 12. CHANGEMENT DE PISTE/BOUTON DE RECHERCHE

AVANCER ET RECULER LA RECHERCHE DE PISTE (ou changer de chanson)

Appuyez sur le bouton SKIP (TUN : TUN 9) pendant la lecture pour aller sur la piste de chanson désirée.

TUN : ...PRÉCÉDENTTUN 9 ...SUIVANT

Gardez le bouton SKIP enfoncé (TUN : TUN9) pendant la lecture pour passer le disque rapidement. Lorsque la section de musique souhaitée est trouvée, relâchez le bouton. La lecture normale reprendra. Lorsque la lecture du CD/MP3 est terminée, le mode CD/MP3 passe automatiquement en première voie.

16. COMPARTIMENT CD

17. BOUTON D'ÉJECTION DU CD

Appuyez sur le bouton EJECT (17) pour retirer le CD.

18. BOUTON PAUSE

Pendant le mode LECTURE, appuyez sur le bouton PAUSE (18) pour suspendre. Appuyez à nouveau pour reprendre la lecture.

Mode d'emploi

19. BOUTON INTRO (Aperçu de toutes les Pistes)

Lorsque vous appuyez sur ce boulon (19), l'indication INT est affichée et les premières secondes de chaque piste du disque sont lues. Appuyez à nouveau pour stopper l'intro et écouter les pistes.

20. BOUTON RÉPÉTITION (RPT)

Lorsque vous appuyez sur ce bouton, l'indication RPT est affichée et lit la piste sélectionnée jusqu'à ce que le mode de Répétition de Piste soit annulé en appuyant à nouveau sur le bouton RPT (20).

21. BOUTON LECTURE ALÉATOIRE (RDM)

Lorsque vous appuyez sur ce bouton, l'indication RDM est affichée et les pistes du disque sont lues de manière aléatoire au lieu de l'ordre normal. Pour annuler le mode LECTURE ALÉATOIRE, appuyez à nouveau sur le bouton RDM (21).

22, 23. SÉLECTIONNER 10 PISTES DE PLUS/DE MOINS :

Dans le cas de fichiers MP3/SD/COMMANDE MULTIMÉDIA/USB 5 : RECULER DE 10 PISTES6 : AVANCER DE 10 PISTES

Mode d'emploi

Comment effectuer la recherche de morceaux Mp3

La touche "AS/PS" permet d'accéder aux paramètres de recherche et de sélection du mode CD/MP3.

1. RECHERCHE DIRECTE DES PLAGES MUSICALES

- Presser sur "AS/PS", la recherche du morceau est activée.

- Presser sur "AS/PS", la première chiffre clignote.

- Avec les touches" VOL / VOL ", sélectionner le premier chiffre désiré.

- Presser sur "SEL", le premier chiffre arrête de clignoter et le second commence à clignoter.

- Avec les touches "VOL /VOL", sélectionne le second et le troisième chiffre.

- Automatiquement commence la lecture du morceau désiré.

2. RECHERCHE PAR NOM DE FICHIER

- Presser sur "AS/PS" deux fois, la recherche du fichier est activée.

- Presser sur "SEL", le premier fichier (Album) est affiché.

- Avec les touches*VOL /VOL ", vous pouvez choisir l'album désiré.

- Presser sur "SEL" de nouveau, l'album est fixé et le nom du premier morceau est affiché.

- Avec les touches "VOL/VOL/VOL", vous pouvez sélectionner le premier morceau.

- Presser sur "SEL" et automatiquement commence la lecture du morceau désiré.

3. RECHERCHE PAR LETTRE

- Appuyez sur la touche "AS/PS" 3 fois et la recherche par initiale s' active.

- Appuyez sur la touche "SEL", et la lettre "A" s' affiche.

- Avec les touches "VOL /VOL", vous pouvez sélectionner la lettre initiale.

• Appuyez sur la touche "SEL", pour plus de 2 secondes.

• La chanson avec la même lettre sélectionné est affichée.

- Avec les touches "VOL /VOL", vous pouvez sélectionner la chanson désirée.

- Appuyez sur la touche "SEL", la chanson sélectionnée est lue.

Spécification

PRET	SELECTCONVERTILE MORE NAVIGATION(MPS)
1	LECTURE, PAUSE
2	INT
3	RPT
4	RUM
5	RECULER DE 10 PISTES
6	AVANCER DE 10 PISTES
SEL	MENU

REINITIALISER

Le bouton réinitialisation (24) est situé sur le boîtier. Le bouton réinitialisation peut être activé pour les raisons suivantes :

Première installation de l'appareil quand tous les branch ements sont effectués. Aucun bouton ne fonctionne. Erreur d'affichage.

RESET button

25.CONTROLES AUDIO DSP(DSP)

Lorsque vous appuyez sur le bouton DSP, il est activé comme le mode de sélection de ces fonctions.

Eventail de fréquences	87.5 - 108.0 MHz
Etape de station	50 KHz
Intervalle de fréquence	10.7 MHz
Sensibilité	2 μV à 30 dB S/N
Séparation stéréo	>30 dB
Ratio Signal sur bruit	>60 dB

SECTION AM

Eventail de fréquences	522-1620KHz
Etape de station	9 KHz
Intervalle de fréquence	450KHz
Sensibilité	33 dB

SECTION LECTEUR CD/MP3

Ratio Signal sur bruit	>60 dB
Séparation entre les chaînes	>50 dB (1 KHz)
Réponse de fréquence	20 Hz-20 KHz

SORTIES

Sorties	350 mV max.
Impédance	10 KOhm

GENERAL

Alimentation Voltage	DC 13.2 Volts
Consommation maximale de courant	15A
Sortie maximale d'énergie	45W x 4 CH

Les caractéristiques et la présentation peuvent être sujets à d'éventuelles modifications pour amélioration et ceci sans préavis.

Si vous souhaitez vous débarrasser ultérieurement du produit, veuillez noter que : les déchets électriques ne doivent pas être jetés avec les déchets domestiques. Veuillez les faire déposer dans les centres de recyclage existants. Contacliez les autorités locales ou distributeurs pour obtenir de plus amples informations. (Directive de l'équipement électronique et des déchets électriques)
