GEBRUIKSAANWIJZING MCR717 Marquant

Auto Stereo Compact Disc CD/CD-R/CD-RW/MP3 SD/MMC USB Media Player met PLL AM/FM Stereo Radio, Radio Gegevenssysteem met PTY Afneembaar Voorpaneel Systeem

Functie

Auto Stereo Compact Disc CD/CD-R/CD-RW/MP3 SD/MMC USB Media Player with PLL AM/FM Stereo Radio, Radio Gegevenssysteem met PTY Afneembaar Voorpaneelsysteem

KENMERKEN

De toestel beschikt over een afneembaar besturingspaneel aan de voorkant, AM/FM stereo, CD/MP3 player met de volgende kenmerken:

Het beste zender geheugen onthoudt automatisch de beste:

• (sterkste) zender in volgorde van hun sterkte (AS) Electronisch Volume, Bas, Treble, Fader en Balance control
• Precisie-elektronische afstemming met phase-lock loop (P.L.L.) schakelsysteem
• Programmeerbaar zendergeheugen voor 30 voorkeurszenders (6 elk voor FM1/FM2/FM3/AM1/AM2)
• Loudness control Manual/Auto (Seek)/omhoog en omlaag tuning control
  • Band selector voor FM1/FM2/FM3/AM1/AM2
• Display control (Frequentie, Stationsnaam, Programma Type, Klok)
  • Klok Functie in RDS
• CD Herhaalfunctie
• CD en MP3 bestanden op CD/CD-R/CD-RW speler functie
  • Voorversterkte Line-out voor externe versterker
• Afneembaar voorpaneel beschermt tegen diefstal
  • Verlichtingssysteem
  • RDS Functie:

TP (Verkeersprogramma)

Catalogus

Functie....2
Waarschuwingen...... 4
Tekeningen.... 5
Locatie....6
Installatie
Voorzorgsmaatregelen..... 7
Montagevoorbeeld......7
Afnemen en plaatsen van
het voorpaneel.... 8
ISO connector.... 9
Onderhoud.... 1
Bediening
Power on/off.... 11
Select
Volume knop
TA seek/TA alarm......11
Mask DPI.... 12
Retune.... 12
Lautheit.... 12
Esp Mode.... 13
Multi.... 13
Beep mode.... 13
Suchfunktion.... 13
Stereo/Mono.... 14
Local/Dx.... 14
Voorkeurszenders...... 15

RDS functie
AF/REG functie.... 16
TA functie.... 16
PTY functie.... 17
Display.... 17
Mode knop.... 17
Band / loud knop...... 18
Automatisch of handmatig
tunen 18
A/PS.... 18
LCD display.... 19
Panel afneem knop.... 19
CD gleuf.... 19
CD eject knop.... 19
Pauze knop.... 19
Intro knop.... 19
Repeat knop.... 20
Random knop.... 20
Reset.... 21
DSP 21
Technische beschrijving..... 22

Waarschuwingen

Het uitroepteken in de driehoek is een waarschuwingssignaal dat de gebruiker op belangrijke instructies behorende bij het product attendeert.

De bliksemschicht met pijlpunt symbool in de driehoek is een waarschuwingssignaal dat gebruiker op voltage binnenin de toestel attendeert.

Om het risico van een elektrische schok te beperken dient de klep niet verwijderd te worden. Er zijn geen voor de gebruiker nuttige onderdelen in het toestel. Laat al het onderhoud door gekwalificeerd personeel plaatsvinden.

Onzichtbare laserstraling wanneer de toestel geopend wordt of de vergrendelingen worden gebroken.

Vermijd blootstelling aan de laserstraal. Gebruikmaken van andere bedieningen, instellingen of procedures dan hierin vermeld staat kan tot gevaarlijke blootstelling aan straling leiden

Dit toestel mag niet aan vocht of regen worden blootgesteld.

Dit toestel moet zo worden geplaatst, dat er voldoende ventilatie plaatsvindt.

Stel deze toestel niet bloot aan direkt zonlicht of andere warmtebronnen.

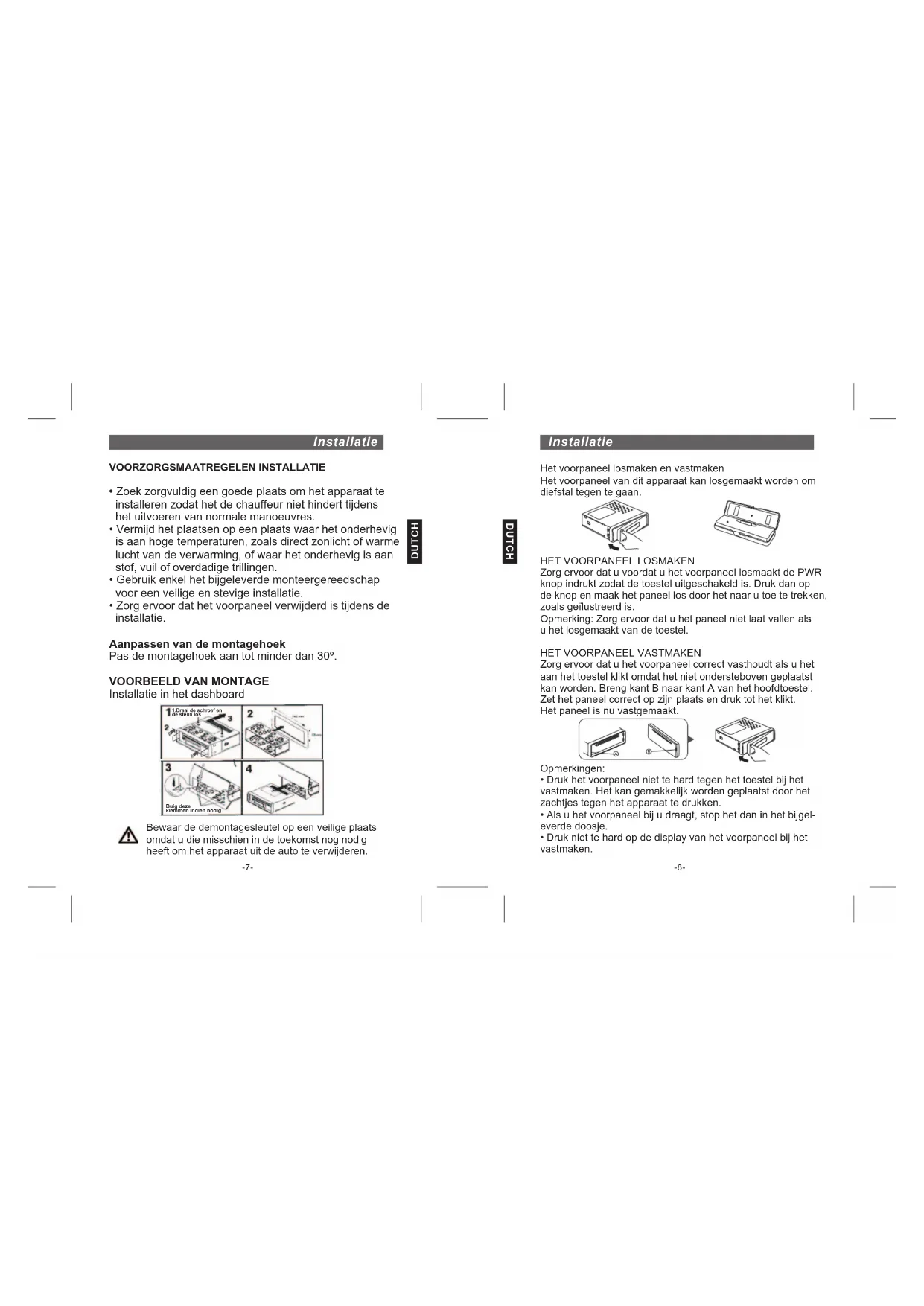

Tekeningen

• Zoek zorgvuldig een goede plaats om het apparaat te installeren zodat het de chauffeur niet hindert tijdens het uitvoeren van normale manoeuvres.
• Vermijd het plaatsen op een plaats waar het onderhevig is aan hoge temperaturen, zoals direct zonlicht of warme lucht van de verwarming, of waar het onderhevig is aan stof, vuil of overdadige trillingen.
• Gebruik enkel het bijgeleverde monteergereedschap voor een veilige en stevige installatie.
• Zorg ervoor dat het voorpaneel verwijderd is tijdens de installatie.

Aanpassen van de montagehoek

Pas de montagehoek aan tot minder dan 30°.

VOORBEELD VAN MONTAGE

Installatie in het dashboard

1. Dralal in schroret en do steun los 2 3 Buig deze klarimen indien nodig 4

Bewaar de demontagesleutel op een veilige plaats omdat u die misschien in de toekomst nog nodig heeft om het apparaat uit de auto te verwijderen.

-7-

Installatie

Het voorpaneel losmaken en vastmaken

Het voorpaneel van dit apparaat kan losgemaakt worden om diefstal tegen te gaan.

HET VOORPANEEL LOSMAKEN

Zorg ervoor dat u voordat u het voorpaneel losmaakt de PWR knop indrukt zodat de toestel uitgeschakeld is. Druk dan op de knop en maak het paneel los door het naar u toe te trekken, zoals geïlustreerd is.

Opmerking: Zorg ervoor dat u het paneel niet laat vallen als u het losgemaakt van de toestel.

HET VOORPANEEL VASTMAKEN

Zorg ervoor dat u het voorpaneel correct vasthoudt als u het aan het toestel klikt omdat het niet ondersteboven geplaatst kan worden. Breng kant B naar kant A van het hoofdtoestel. Zet het paneel correct op zijn plaats en druk tot het klikt. Het paneel is nu vastgemaakt.

Opmerkingen:

• Druk het voorpaneel niet te hard tegen het toestel bij het vastmaken. Het kan gemakkelijk worden geplaatst door het zachtjes tegen het apparaat te drukken.
• Als u het voorpaneel bij u draagt, stop het dan in het bijgeleverde doosje.
• Druk niet te hard op de display van het voorpaneel bij het vastmaken.

-8-

Installatie

ISO VERBINDINGSSTUK

RCA poort line-out (achterkant) grijs

: Rood (rechts)

: Wit (links)

VERBINDINGSSTUK A

1
2
3
4. GEEL: GEHEUGEN + 12V
5. WHITE: AUTO-ANTENNE UITGANG
6
7. ROOD: + 12V (NAAR HET CONTACTSLEUTELTJE)
8. ZWART: AARDING

De verbindingsdraad ROOD (verbindingsstuk A nr. 7) moet verbonden worden met de contactsleutel om te vermijden dat de accu van de auto te zwak wordt wanneer de auto gedurende lange tijd niet gebruikt wordt.

VERBINDINGSSTUK B

1. PAARS: ACHTERSTE RECHTERLUIDSPREKER (+)
2. PAARS/ZWART:ACHTERSTE RECHTERLUIDSPREKER (-)
3. GRIJS:VOORSTE RECHTERLUIDSPREKER (+)
4. GRIJS/ZWART:VOORSTE RECHTERLUIDSPREKER (-)
5. GROEN:VOORSTE LINKERLUIDSPREKER (+)
6. GROEN/ZWART:VOORSTE LINKERLUIDSPREKER (-)
7. BRUIN:ACHTERSTE LINKERLUIDSPREKER (+)
8. BRUIN/ZWART:ACHTERSTE LINKERLUIDSPREKER (-)

Onderhoud

VERVANGING VAN DE ZEKERING

Als uw zekering springt, controleer de stroomverbinding en vervang de zekering. INDIEN de zekering opnieuw springt na de vervanging, is er waarschijnlijk een intern probleem. Ga in dit geval naar de meest dichtstbijzijnde reparatiewerkplaats.

Let op!

Gebruik de zekering van de juiste stroomsterkte voor ieder snoer. Gebruik van een hogere stroomsterkte kan leiden tot ernstige schade.

Bediening

BEDIENINGSINSTRUCTIES

1. POWER ON/OFF

Met deze knop (1) kan het toestel aan en uit gezet worden. Dit toestel kan worden aangezet door op een willekeurige knop te drukken.

2. SELECTIE KNOP (SEL)

3. VOLUME UP/DOWN

Draai de Volume UP en Volume DOWN knop om het VOLUME te bedienen. Om andere functies te selecteren, druk kort op de SEL (2) knop totdat de gewenste functie op de display verschijnt. Figuur 1 toont hoe de bedieningsfuncties geselecteerd worden met de SEL knop.

Fig. 1 Selectie van de geluidsbedieningsfuncties

1. VOLUME 2. SELECT 3. BASS 4. TREBLE 5. BALANCE 6. FADER Draai aan de knop om het volume te verhogen of verlagen. Deze knoppen kunnen gebruikt worden om de bas, treble, balans en fader aan te passen.

(1) TA SEEK/TA ALARM(2)

Indien de SEL knop(2) gedurende meer dan 2 seconden wordt ingedrukt, wordt deze knop geactiveerd als selectie mode voor deze functie.

TA SEEK Mode of TA ALARM mode wordt geselecteerd door te draaien aan de volumeknop.

-11-

Bediening

Indien een nieuw afgestemde zender gedurende 5 seconden geen TA informatie ontvangt, dan stemt de radio af op de dichtsbijgelegen zender die niet dezelfde is als de laatste zender (PI), maar die wel TA informatie ontvangt. In de TA seek mode kan de actuele zender veranderen naar een volledig andere zender, want het toestel zoekt een TA zender indien de veldsterkte van de actuele zender erg zwak is, of als de actuele zender geen TP signaal heeft.

-TA ALARM mode:

Als er geen automische herafstemming mode is geactiveerd dan zal er slechts een piepend geluid te horen zijn.

(2)MASK DPI(2)

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, wordt deze knop geactiveerd als selectie mode voor deze functie.

MASK DPI: maskeert alleen de AF die een andere PI heeft. MASK ALL: maskeert de AF die een andere PI en NO RDS signaal heeft met veldsterkte.

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt. Wordt deze knop geactiveerd als selectie mode voor deze functie.

(4)LUIDHEIDS CONTROLES

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt. Wordt deze knop geactiveerd als selectie mode voor deze functie.

-12-

Bediening

(5)FUNCTIE "ESP MODE"(2)

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

(6) MULTI ZITTING(2)

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

(7)BEEP MODE (2)

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

(8)SUCHFUNKTION

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

Bediening

SEEK 1: Wanneer ZOEK wordt 1 wijze geactiveerd, DE AUTO ZOEKT SCAN wordt tegengehouden wanneer de post nog ontdekte zelfs gebruiker is de duw ZOEKT knoop.

SEEK 2:De auto streeft naar Aftasten is geen tegengehouden zelfs post is ontdekte als de gebruikersduw knoop ZOEKT.Wanneer versie dit ZOEK knoop, dan houd op wanneer de post wordt ontdekt.

(9)STEREO/MONO

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

Wanneer de posten FM zwak zijn en gestoord, het luisteren kan worden verbeterd door MONO te selecteren.

Indien de SEL knop gedurende meer dan 2 seconden wordt ingedrukt, Wordt deze knop geactiveerd als selectie mode voor deze functie.

LOCAL: Positie op gebieden met sterke signalen om te laten radio einde bij slechts sterke posten tijdens het hand stemmen (Loc verschijnt). Pers in verre positie op gebieden met zwakke signalen om aan alle posten te luisteren.

Bediening

4. VOORKEURSZENDERS (1,2,3,4,5,6)

(A) RADIO MODE:

Als u dit kort indrukt, selecteren deze knoppen onmiddellijk een vooringesteld station. Als u dit langer dan 1 seconde ingedrukt houdt wordt het huidige station opgeslagen in het geheugen. Als de PTY mode geselecteerd is, wordt de PTY schakelaar als volgt ingedeeld:

PTY muziekgroep --- PTY praatgroep --- OFF MUZIEK

1. POP M, ROCK M
2. EASY M, LICHTE M
3. KLASSIEKERS, ANDERE M
4. JAZZ, COUNTRY
5. NATIONALE M "OLDIES"
6. FOLK M

PRATEN

1. NIEUWS, ZAKENNIEUWS, INFO
2. SPORT, EDUCATIEF, DRAMA
3. CULTUUR, WETENSCHAP, VARIA
4. WEER, FINANCIEEL, KINDEREN
5. SOCIAAL, RELIGIE, INBELLEN
6. REIZEN, VRIJE TIJD, DOCUMENTAIRE

DE RDS FUNCTIE GEBRUIKEN

Wat is RDS?

RDS (Radio Data System) is een digital informatiesysteem dat door de EBU (European Broadcast Union Europese Omroepverbond) ontworpen is. Het kan gebruikt worden op de normale FM omroepen en biedt verschillende informatie-diensten en automatische retuning functies aan voor autoradio's die compatibel zijn met RDS.

Bediening

RDS werd in 1988 beschikbaar in het Verenigd Koninkrijk, Frankrijk, West Duitsland, Ierland en Zweden. In verschillende andere Europese landen worden nu testuitzendingen uitgevoerd. Er wordt verwacht dat RDS in de nabije toekomst in de meeste West-Europese landen verkrijgbaar zal zijn.

5. "AF/REG" functie (ALTERNATIEVE FREQUENTIES)

Wanneer u deze knop kort indrukt wordt de AF/REG schakelmode geselecteerd. Als de AF/REG schakelmode is geselecteerd, controleert de radio constant de signaalsterkte van AF. Wanneer u de knop lang ingedrukt houdt wordt het geactiveerd als regionale mode AAN/UIT.

-Regionale mode AAN

AF schakelen of PI SEEK is toegepast op het station dat allemaal dezelfde PI codes heeft als het huidige station. De REG sectie staat aan op het LCD scherm.

-Regionale mode UIT

De regionale code in de vorm van PI codes wordt genegeerd als AF schakelen of PI SEEK toegepast wordt.

6. TA functie (Traffic Announcement Verkeersinformatie) Wanneer u deze knop kort indrukt, wordt dit geactiveerd als TA mode aan of uit.

Als de TA mode aanstaat en verkeersinformatie worden uitgezonden,
-Als het apparaat in CD/MP3 mode staat, zal het tijdelijk naar radio schakelen.
-Als het volume onder de drempel stond zal het naar de drempelwaarde stijgen.
-Als een TA station ontvangen wordt, wordt de TP sectie op de display aangezet.

Bediening

7. "PTY" functie (PROGRAMMATYPE)

Terwijl u een PTY type selecteert wordt de selectie toegepast door een aantal knopjes die beschreven staan in de uitleg over de vooringestelde functies. Wanneer PTY geselecteerd is zal de radio overeenkomstige PTY informatie zoeken en stoppen met zoeken als de PTY informatie gevonden is.

8. DISPLAY (DISP)

Selecteert radiofrequentie, klokvertoning en PTY NIETS. Om de klok te plaatsen:

(1). Met geselecteerde klokvertoning, onderdruk "DSP" knoop dicht tot de klokvertoning begint op te vlammen.
(2). Roteer de volumeknop om notulen en uren te veranderen.
(3). Druk knoop "DISP" om de klok te beginnen. Wanneer deze knop ingedrukt is werkt de omschakeling van iedere displaymode als volgt:

1) Bij het ontvangen van RDS station

RADIO MODE PS---CT---FR EQ---PTY CD/MP3 SPELER MODE CDP---CT---PS---FREQ---PTY

2) Als er GEEN RDS station ontvangen wordt

RADIO MODE CLOCK---FREQ---NO PTY CD/MP3 SPELER MODE CDP---CT---FREQ---NO PTY

ledere displaytijd is enkele seconden, en komt na enkele seconden terug naar de 1 ^e positie.

CT = Clock Time (kloktijd)FREQ = frequentie

9. MODE KNOP (MODE)

Door op deze knop te drukken kan de gebruiker de RADIO mode, CD/MP3 SPELER mode kiezen.

DUTCH

10. BAND KNOP (BND)

Iedere band is cyclisch te verwisselen door op deze knop te Drukken FM1-FM2-FM3-AM1-AM2.

11.12. AUTOMATISCH OF HANDMATIG TUNEN (FREQ OMHOOG OF OMLAAG)

(A) RADIO MODE

Wanneer kort ingehouden, werkt dit hetzelfde als de HANDMATIGE tuning mode.

Wanneer langer dan 1 seconde ingehouden, werkt dit hetzelfde als de SEEK tuning mode.

(B) CD/MP3 MODE

Wanneer kort ingehouden, werkt dit hetzelfde als de TRACK OMHOOG/OMLAAG mode.

Wanneer langer dan 1 seconde ingehouden, werkt dit hetzelfde als de SIGNAAL of OVERZICHT mode.

13. AUTO ZOEK TUNING (AS/PS)

Wanneer u deze knop kort inhoudt zoekt de radio naar ieder vooringesteld station. Wanneer de veldsterkte groter is dan de drempelwaarde of stopwaarde, blijft de radio 5 seconden bij dat vooringestelde nummer terwijl de demping langzaam opgeheven wordt. De frequentie blijft knipperen tijdens dit proces. Als het niet gevonden wordt begint de radio opnieuw te zoeken.

Wanneer de knop langer dan 1 seconde ingehouden wordt, worden de 6 stations die dan het sterkst zijn ingesteld op het overeenkomstige nummer.

Wanneer de AS functie afgelopen is voert de radio de scan uit van de ingestelde stations.

Bediening

14. LCD SCHERM

Het 'Liquid Crystal Display' (LCD) geeft de huidige staat van het toestel weer.

15. KNOP OM HET PANEEL TE DEBLOKKEREN

Druk op deze knop en het linkerdeel van het paneel zal loskomen.

Druk op de SKIP knop (TUN: of TUN 9) tijdens het spelen om naar het gewenste nummer te gaan.

TUN:...TERUG TUN9...VOORWAARTS

Druk op de SKIP knop (TUN: of TUN9) tijdens het spelen en houdt ingedrukt om de cd aan hoge snelheid te scannen. Als u het gewenste deel van de cd hebt bereikt, laat u de knop gewoon los. De speler zal dan gewoon verder spelen. Als de CD/MP3 beeindigd is, zal de CD/MP3 mode automatisch overschakelen naar erste Schiene.

16. CD GLEUF

17. CD EJECT KNOP

Druk op de EJECT knop (17) om de CD te uit te werpen.

18. PAUZEKNOP

Druk tijdens de "AFSPEEL" mode op de "PAU" knop (18) om te pauzeren. Druk nogmaals om verder te gaan met afspelen.

19. INTRO KNOP (Luister naar de intro van ieder nummer)

Wanneer deze knop (19) ingedrukt wordt zal "INT" verschijnen op de display en zullen enkel de eerste seconden van ieder nummer op de cd gespeeld worden. Druk nogmaals op de knop om de intro functie te annuleren en naar de track te luisteren.

DUTCH

20. REPEAT KNOP (RPT)

Als deze knop wordt ingedrukt verschijnt "RPT" op het scherm en zal het geselecteerde nummer constant herhaald worden totdat de herhalingsmode uitgeschakeld wordt door nogmaals op de "RPT" knop (20) te drukken.

21. RANDOM (WILLEKEURIG) KNOP (RDM)

Als deze knop ingedrukt wordt, verschijnt "RDM" op de display en wordt ieder nummer op de cd in willekeurige volgorde gespeeld. Om de RANDOM mode te annuleren drukt u gewoon nogmaals op de "RDM" knop (21).

22. 23. 10 TRACK OMHOOG/OMLAAG SELECTIEKNOP: (In het geval van MP3/SD/MMC/USB bestanden)

5: 10 nummers omlaag6: 10 nummers omhoog

MP3 FILES SELECTEREN

1) Track zoeken:

- Druk op "AS/PS", de zoekfunctie voor tracks is nu geactiveerd.

- Druk op "SEL", het eerste cijfer gaat nu knipperen.

- Kies met de volumeknop "VOL/VOL" het eerste cijfer.

- Druk op "SEL", het eerste cijfer blijft nu branden en het tweede ciifer gaat knipperen.

- Kies met de volumeknop "VOL/VOL" achtereenvolge ns het 2e en 3e cijfer.

- De track die u heeft gekozen wordt nu automatisch afgespeeld.

2. Bestandsnaam zoeken:

• Druk twee keer op "AS/PS", de zoekfunctie voor bestanden is nu geactiveerd.
• Druk op "SEL", de eerste map wordt nu weergegeven.
• Met de volumeknop "VOL" /VOL "kunt u de gewenste map kiezen.
• Druk opnieuw op "SEL", de map blijft nu branden en de eerste bestandsnaam wordt getoond.

Bediening

• Met de volumeknop "VOL / VOL" kunt u het gewenste Bestand kiezen.
• Druk op "SEL", de gekozen track wordt nu afgespeeld.
• Letterteken zoeken:
• Druk 3 keer op "AS/PS", de zoekfunctie voor lettertekens is nu geactiveerd.
• Druk op de "SEL" knop, de letter "A" wordt nu weergegeven.
• Met de volumeknop "VOL 📞 /VOL 📞" kunt u de gewenste letter kiezen.
  • Druk de "SEL" - toets langer than 2 sec in.
• De track met dezelfde letter als die u hebt gekozen wordt getoond.
• Met de volumeknop "VOL®/VOL®" kunt u de gewenste track kiezen.
• Druk op de "SEL" toets,de gekozen track wordt nu afgespeeld.

BAND	MPI-NOVIGATEMODE SELECTIE
1	PLAYAFSPELENC PAUZE
2	INT
3	SET
4	RDM
5	10 TRACK ONLAAG
6	10 TRACK ONHOGS
SEL	MENU

RESET

De resetknop (24) staat op de kast van het toestel.

De resetknop kan gebruikt worden

voor de volgende redenen:

Eerste installatie, nadat alle

draden aangesloten zijn

De functieknoppen werken niet meer.

Foutsymbool verschijnt op het schermpje.

Indien de DSP knop, wordt deze knop geactiveerd als selectie mode voor deze functie.

FM SECTIE
Frequentiebereik	87.5 - 108.0 Mhz
Kanaalstappen	50 KHz
Tussenliggende frequentie	10,7 Mhz
Gevoeligheid	2μV bij 30 dB S/N
Stereoverdeling	>30 dB
Verhouding tussen signaal en ruis	>60 dB
AM SECTIE
Frequentiebereik	522-1620 Khz
Kanaalstappen	9 KHz
Tussenliggende frequentie	450 Khz
Gevoeligheid	33dB
CD/MP3 SPELER SECTIE
Verhouding tussen signaal en geruis	>60 dB
Kanaalverdeling	>50 dB (1KHz)
Frequentiereactie	20 Hz 20 Khz
LINE-OUT
Vermogen	350 mV max.
Impedantie	10 Kohm
ALGEMEEN
Voedingsvoltage aarding	DC 13,2 Volt Negatieve
Maximaal stroomverbruik	15A
Maximaal vermogen	45W x 4 CH

De technische kenmerken en het design van dit toestel zijn onderhevig aan mogelijke aanpassingen ter verbetering, zonder voorafgaande kennisgeving.

Indien u zich in de toekomst van dit toestel wenst te ontdoen, let er dan op dat elektrisch afvalmateriaal niet met het huishoudelijk afval mag worden verwijderd. Breng het toestel naar een kringloopwinkel of anderevoorziening voor recycling. Neem contact op met uw plaatselijke autorteit of winkelier indien u meer informatie wenst over recycling. (Richtlijn voor Afval van Elektrische en Elektronische Apparaten, AEEA).

MARQUANT
