MODE D'EMPLOI Favorit 55011 VI AEG-ELECTROLUX

Notice d'utilisation Lave-vaisselle

Nous vous remercions d'avoir acheté l'un de nos produits de qualité.

Afin de garantir une performance optimale et constante de votre appareil, veuillez lire attentivement cette notice d'utilisation. Il vous permettra d'utiliser correctement et efficacement toutes les fonctions de l'appareil. Nous vous recommandons de conserver cette notice à proximité pour une utilisation rapide et optimale. Si l'appareil n'a pas été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

Nous vous souhaitons beaucoup de plaisir avec votre nouvel appareil.

Notice d'utilisation

Consignes de sécurité
Utilisation réglementaire	29
Sécurité générale	29
Sécurité enfants	30
Installation	30

Description de l'appareil
Bandeau de commande
Affichage numérique	32
Touché Départ différé	33
Touches de selection des programmes
	33

Touches de fonction	33
Mode Programmation	33
Signaux sonores	33

Avant la première utilisation
Réglage de l'adoucisseur d'eau
Réglage manuel	35
Réglage électronique 35
Utilisation du sel régéranger	36

Utilisation du liquide de rinceage	36
Réglage du dosage du liquide de rinceage	38

Rangement des couverts et de la vaisselle
	38
Conseils utiles	38

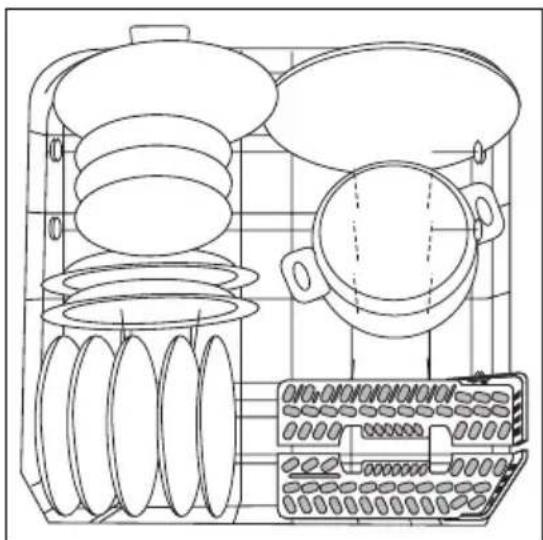

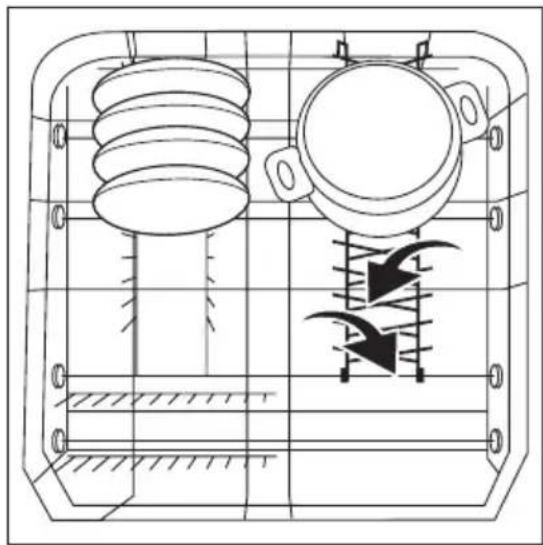

Panier inférieur	39
Panier à couverts	40

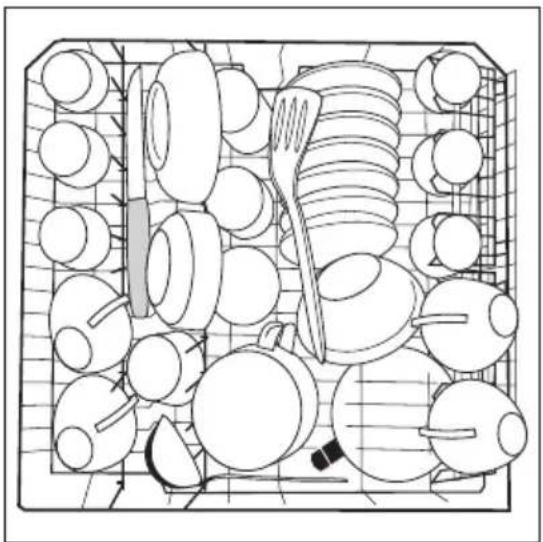

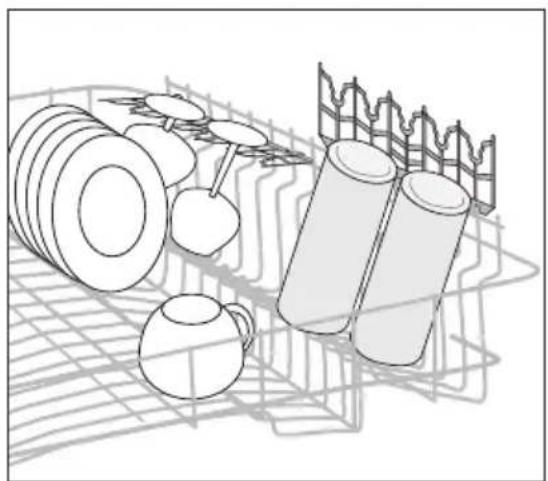

Panier supérieur 41

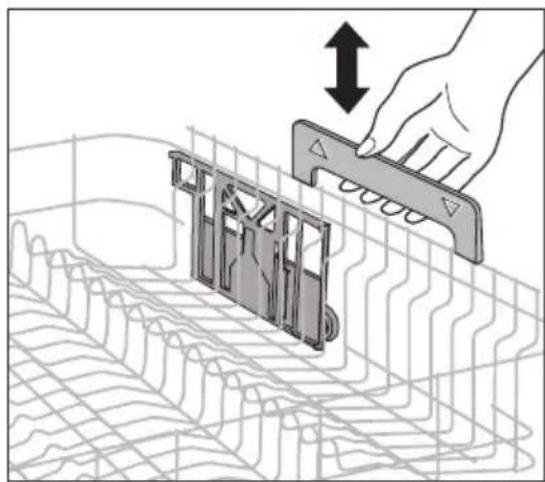

Réglage de la hauteur du panier supérieur
	41

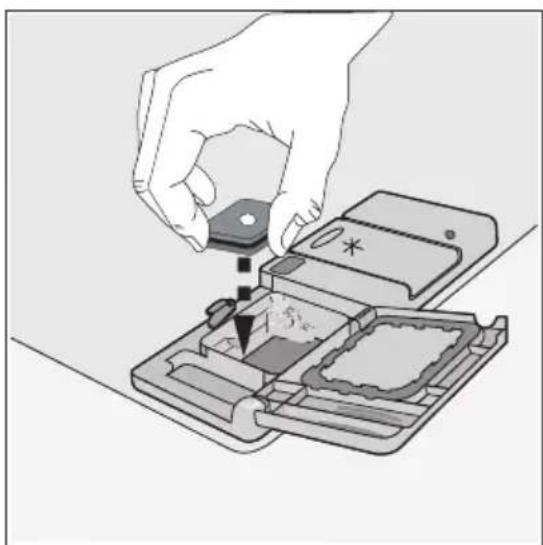

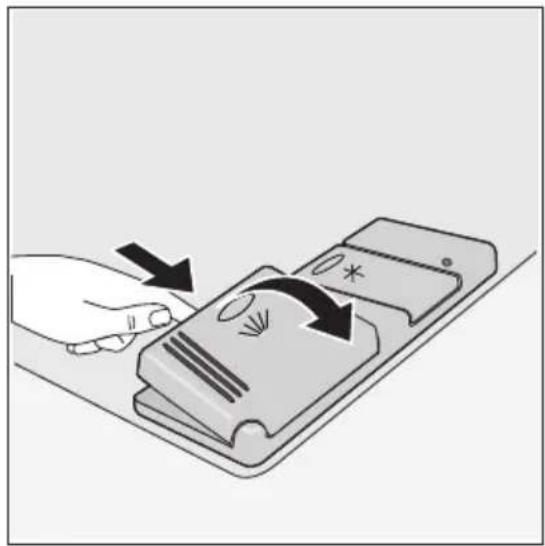

Utilisation du produit de lavage 42

Fonction "Tout 201"	43
Pour activer le distributeur de liquide de rincege	44

Programmes de lavage 45

Sélection et départ d'un programme de lavage 31
	46
Interruption d'un programme	46
Annulation d'un programme	46
Réglage et démarrage d'un programme de lavage avec départ différé	46
Annulation du départ différé	47
Fin d'un programme de lavage	47
Déchargement du lave-vaisselle	47

Entretien et nettoyage	47

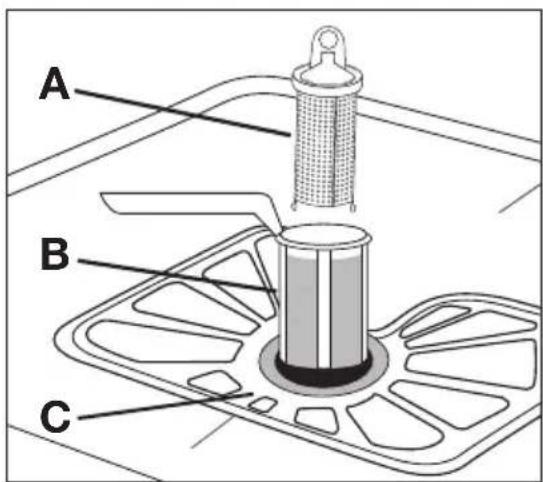

Nettoyage des filtrés	48
Nettoyage extérieur	49
Précautions en cas de gel	49
En cas d'anomalie de fonctionnement	49

Instructions d'installation 51

Installation	51
Fixation	52
Mise à niveau de l'appareil	52

Raccordement à l'arrivée d'eau 52

Tuyau d'arrivée d'eau	52

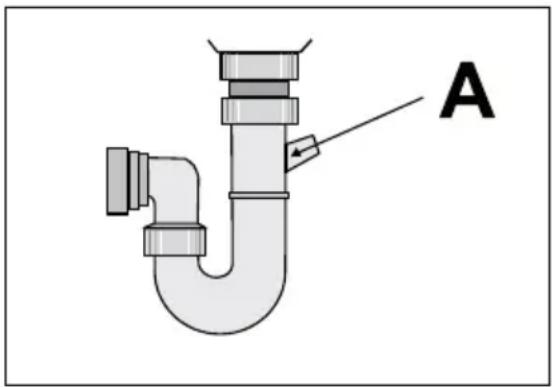

Tuyau de vidange
Branchement électrique

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisse est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci peuvent provoquer une

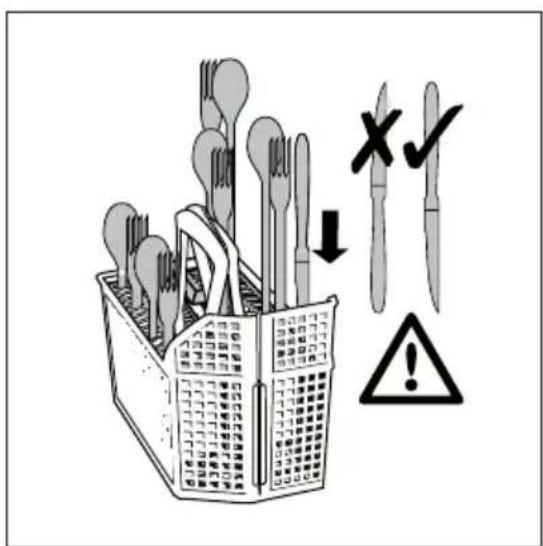

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaiselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.
• N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et à la gorge.
• Ne buvez pas l'eau du lave-vaisse. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils doivent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilisez pas l'appareil :
• si le câble secteur ou les tuyaux d'eau sont endommagés.
• si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

• Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

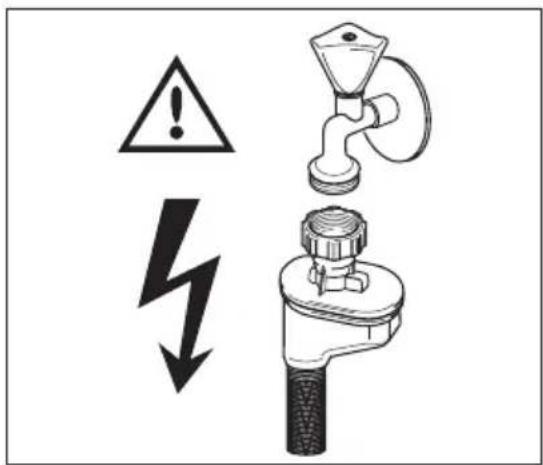

Avertissement

Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

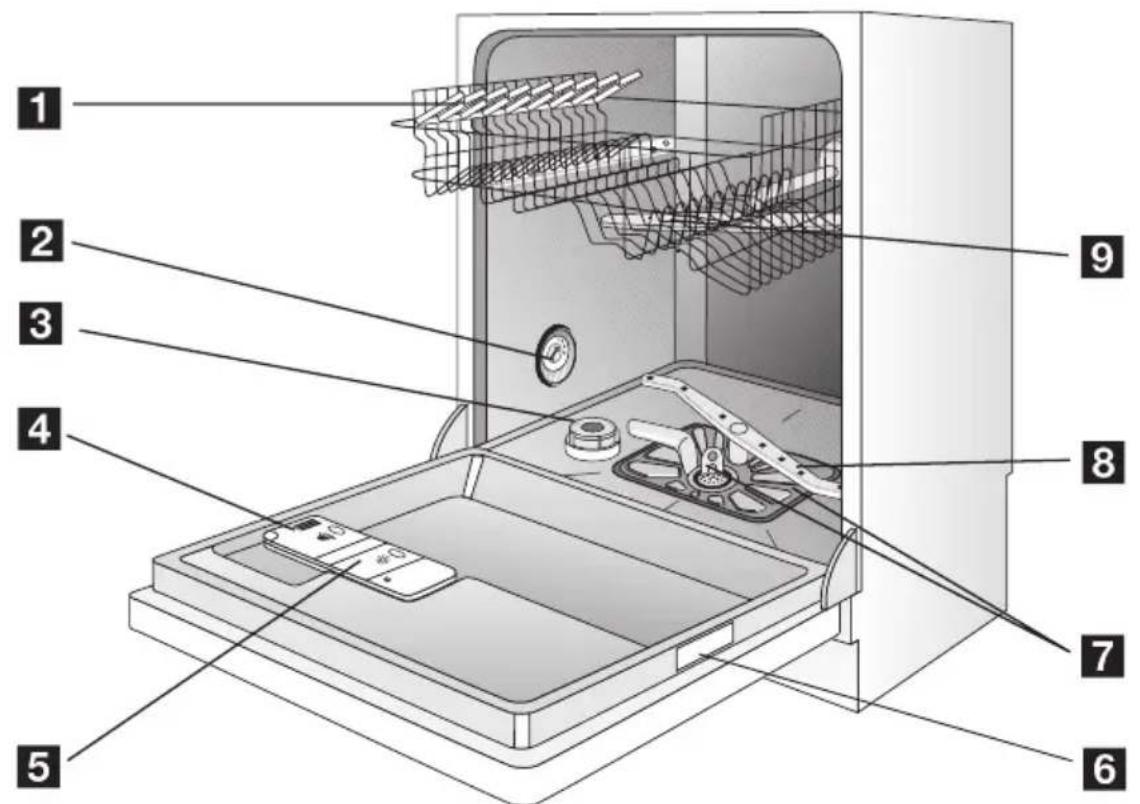

Description de l'appareil

1 Panier supérieur 2 Sélecteur de durée de l'eau 3 Réservoir de sel régissant 4 Distributeur de détergent 5 Distributeur de liquide de rince 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur

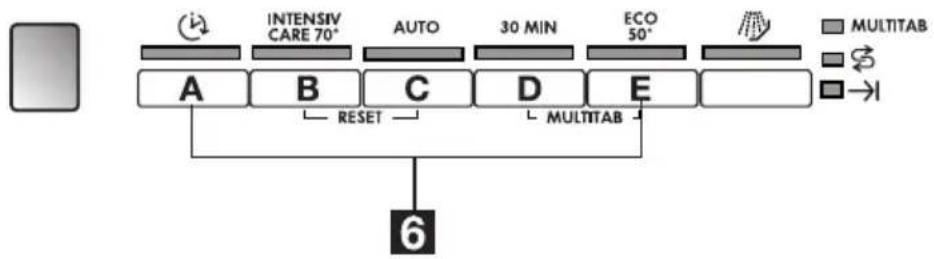

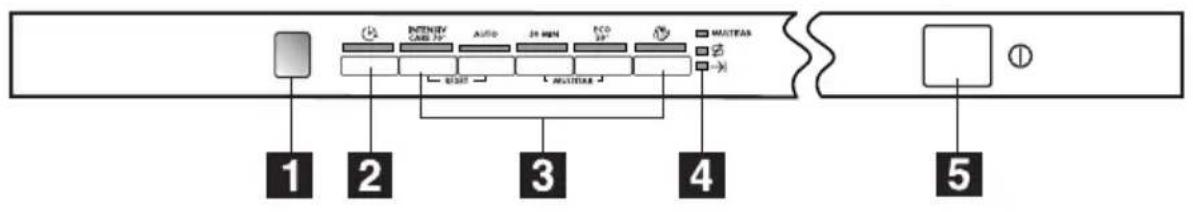

Bandeau de commande

1 Affichage numérique 2 Touche Départ différé (A) 3 Touches de sélection des programmes 4 Voyants 5 Touche Marche/Arrêt 6 Touches de fonction

Voyants
MULTITAB S'allume lorsque vous activez	la fonction " Tout en 1". Reportez-vous au chapitre " Fonction Tout en 1".
Sel 1)	Le voyant s'allume lorsque le réservoir de sel régérangerant doit être rempli. Reportez-vous au chapitre "Utilisation du sel régérangerant".
3	Le voyant de réapprovisionnement en sel régérangerant peut rester allumé plusieurs heures après le replissage du réservoir à sel. Cela n' affecte pas le fonctionnement de l'appareil.
Fin du programme s'allume quand le programme de lavage est terminé.→1	Fonctions auxiliaires : • Niveau de l'adoucisseur. • Activation/désactivation des signaux sonores. • Activation/désactivation du distributeur de liquide de rincege. • Une alarme se déclenché en cas d'anomalie de fonctionnement.

Lorsque le réservoir à sel est vide, le voyant ne s'allume pas pendant qu'un programme est en cours.

L'affichage indique :

• le décompte du départ différé.
• si l'appareil est en mode Programmation.
• si un programme de lavage a été sélectionné.

Touché départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 1 à 9 heures. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Touches de sélection des programmes

Avec ces touches vous pouvez sélectionner le programme de lavage. Le voyant correspondant s'allume lorsque vous appuyez sur une touche. Pour plus de détails sur les programmes de lavage, reportez-vous au chapitre "Programmes de lavage".

Touches de fonction

Utilisez les touches de fonction pour les opérations suivantes :

• régler l'adoucisseur d'eau Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• activer/désactiver les signaux sonores Reportez-vous au chapitre "Signaux sonores".
• l'activation/la désactivation de la fonction "Tout en 1" Reportez-vous au chapitre "Tout en 1".
• l'activation/la désactivation du distributeur de liquide de rinçage si la fonction "Tout en 1" est activée Reportez-vous au chapitre "Tout en 1".
• annuler le programme de lavage en cours ou un départ différé programme. Reportez-vous au chapitre "Réglage et départ du programme de lavage".

Mode de programmation

L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Sélectionner un programme de lavage.
• Régler le niveau de l'adoucisseur d'eau.
• Activer/désactiver les signaux sonores.
• Activer/désactiver le distributeur de liquide de rinçage.

Appuyez sur la touche Marche/Arrêt. L'appareil se trouve en mode Programmation lorsque :

• Tous les voyants du programme s'allument et trois barres horizontales apparaissent sur l'affichage numérique.

Appuyez sur la touche Marche/Arrêt. L'appareil n'est pas en mode Programmation lorsque :

• Un seul voyant de programme s'allume et une barre horizontalement apparaît sur l'affichage numérique.
• Un programme de lavage a été sélectionné. Pour revenir au mode Programmation, annulez le programme. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Signaux sonores

Un signal sonore retentit :

• pendant le réglage de l'adoucisseur d'eau.
• en cas d'anomalie de fonctionnement.

L'activation des signaux sonores est réglée en usine.

Pour désactiver les signaux sonores, procédez comme suit :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couvrir en mode Programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Appuyez sur la touche de fonction C.
5. Les voyants des touches de fonction A et B s'éteignent.
6. Le voyant de la touche de fonction C clignote.
7. Le voyant de fin du programme s'allume.

Les signaux sonores sont actifs.

1. Appuyez de nouveau sur la touche de fonction C.
2. Le voyant de fin du programme s'éteint. Les signaux sonores sont désactivés.
3. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour activer les signaux sonores, procédez comme suit :

1. Appliquez la procédure décrite ci-dessus jusqu'à ce que le voyant de fin du programme s'allume.

Avant la première utilisation

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureur de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.

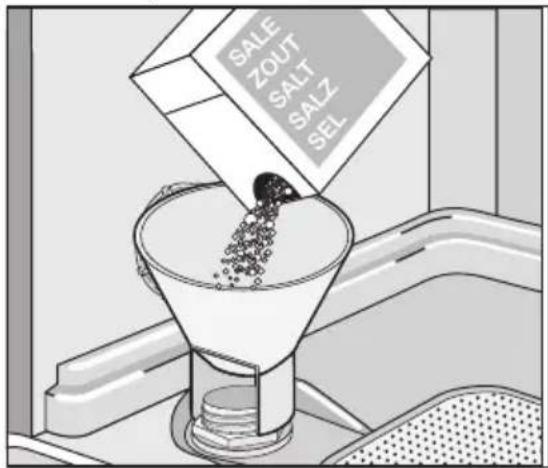

2. Remplissez le réservoir de sel regénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinceage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez des pastilles de détergent multifonctions ('3 en 1', '4 en 1', '5 en 1', etc.), reportez-vous au chapitre "Fonction Tout en 1".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

• °dH allemand. - °TH français. - mmol/l (millimole par litre - unité internationale de la dureté de l'eau). - Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la durée déte de l'eau
°dH	°TH	mmol/l	degrès Clar-ke	manuel électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

Ne pas approvisionner en Sel régénérant.

Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

1. Ouvrez la porte.
2. Sortez le panier inférieur.
3. Tournez le sélecteur de durée de l'eau sur 1 ou 2 (reportez-vous au tableau).
4. Installez le panier inférieur.
5. Fermez la porte.

Réglage électronique

L'adoucisseur est réglé d'usine sur le niveau 5.

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couvrir en mode Programmation.
3. Appuyez sur les touches de fonction B et C et maintenez-les appuyées jusqu'à ce que les voyants des touches de fonction A, B et C clignotent.
4. Relâchez les touches de fonction B et C.
5. Appuyez sur la touche de fonction A.
6. Le voyant de la touche de fonction A continue de clignoter.
7. Les voyants des touches de fonction B et C s’éteignent.
8. Le voyant de fin du programme clignote.
9. Un signal sonore retentit.

La fonction de réglage de l'adoucisseur d'eau est activée.

Le voyant de fin du programme clignote et un signal sonore retentit pour indiquer le niveau de l'adoucisseur d'eau. La pause dure environ 3 secondes.

5 clignotements / 5 signaux sonores intermittents - pause - 5 clignotements / 5 signaux sonores intermittents - pause, etc. = niveau 5

1. Chaque pression de la touche de fonction A détermine le passage au niveau suivant.
2. Appuyez sur la touche Marche/Arrêt pour mémoriser l'opération.

Attention

Utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Attention

Pour éviter que des grains de sel ou de l'eau salée qui ont débordé n'entrent en contact avec le fond de la cuve pendant un laps de temps prolongé, approvisionnez-en en sel juste avant de démarrer un programme de lavage complet pour éviter tout risque de corrosion.

Pour reapprovisionner, procédez comme suit :

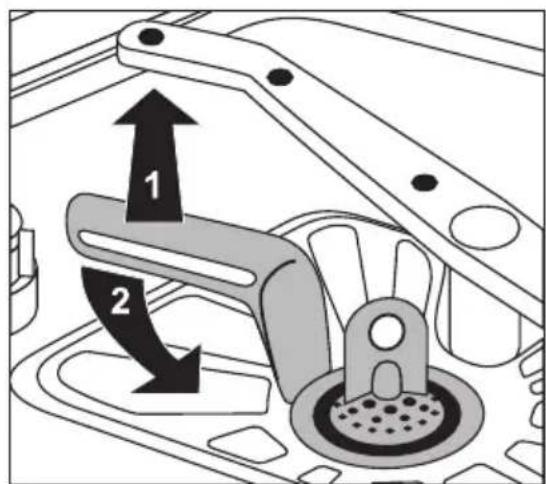

1. Dévissez le bouchon du réservoir de sel en le tournant dans le sens inverse des aiguilles d'une montre.
2. Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

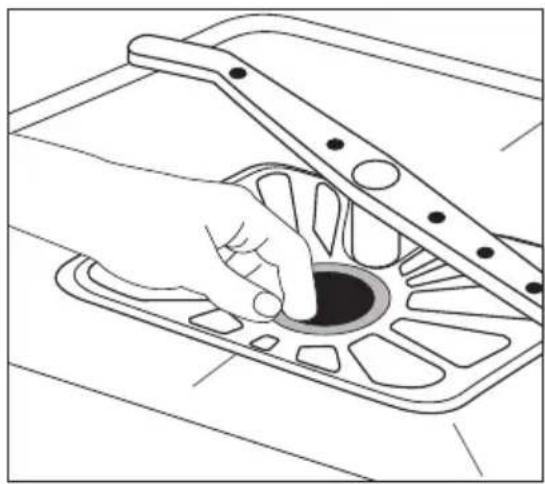

3. Versez le sel à l'aide de l'entonnoir jusqu'à ce que le réservoir soit rempli.
4. Veillez à ce que le filetage et le joint du réservoir ne présentent aucune trace de sel.
5. Remettez le bouchon en place et serrez-le en le tournant dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un clic.

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel.

Attention

N'utilisez que des liquides de rinceage spécifiques pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rinceage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un détergent liquide). Vous risqueriez d'endommager l'appareil.

Le liquide de rinceage assure un rincé optimal et un séchage sans taches ni striures. Le liquide de rinceage est automatiquement ajouté au cours du dernier rinçage.

Pour replir le distributeur de liquide de rinceage, procedez comme suit :

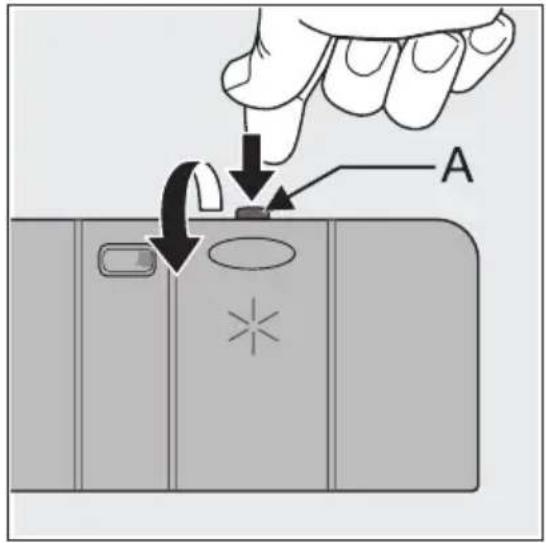

1. Ouvrez le distributeur en appuyant sur le levier de fermeture (A).

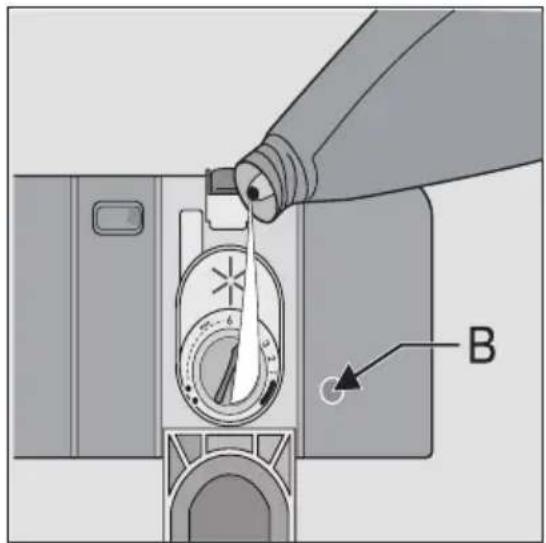

1. Remplissez le distributeur de liquide de rincage. Le repère "max." indique le niveau maximum.

1. Essuyez tout débordement de liquide de rincage à l'aide de papier absorbant, afin d’éviter une formation excessive de mousse lors du lavage suivant.
2. Vérifiez que le couvercle est fermé après chaque remplissage.

Remplissez le distributeur de liquide de rinçage lorsque le voyant (B) s'éclaire.

Réglage du dosage du liquide de rinçage

Le liquide de rinceage est réglé d'usine sur le niveau 4. Vous pouvez régler le dosage du liquide de rinceage entre 1 (minimum) et 6 (maximum).

Tournez le sélecteur pour augmenter ou réduire le dosage.

• Augmentez le dosage si vous constatez la présence de gouttes d'eau ou de taches de calcaire sur la vaisselle au terme du lavage.
• Réduisez la dose si vous constatez des rayures, des taches blanches ou une pellicule bleuâtre sur la vaisselle.

Attention

Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage,...) ne doit pas être lavé au lave-vaisselle.

• Avant de charger la vaisselle, veillez à :
• Enlever tous les restes d'aliments.
• Laisser tremper les casseroles au fond desquelles adhérent des restes d'aliments brûlés ou attachés.

Lorsque vous chargez la vaisselle et les couverts : - Chargez les articles creux tels que tasses, verres et cassetoles, etc. en les retournant. - Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé. - Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent. - Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles. - Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent. - Placez les petites pièces dans le panier à couverts. - La vaisselle en plastique et les poêles en matière antiadhésive tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier. - Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention

Assurez-vous que la vasque et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement

Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Panier inférieur

Rangez les casseroles et les grands plats très sales dans le panier inférieur.

Abaissez les rangées d’ergots du panier inférieur pour pouvoir charger des grands plats, des casseroles, des poêles et des saladiers.

Avertissement

Ne placez pas les couteaux longs en position verticale. Disposez les éléments longs et coupants à l'horizontal dans le panier supérieur. Attention aux éléments coupants.

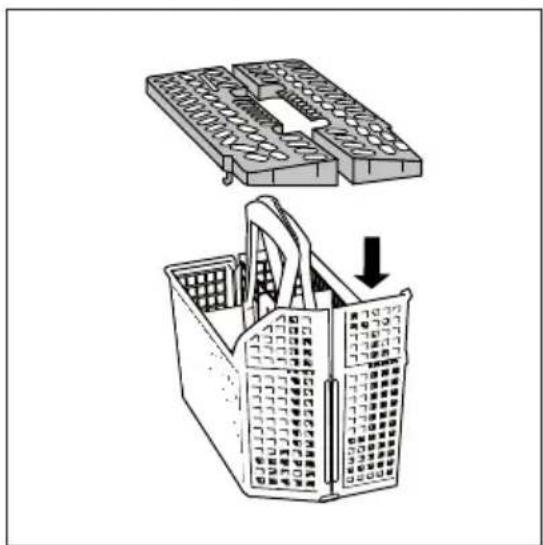

Utilisez les séparateurs à couverts.

• Placez les séparateurs à couverts sur le panier à couverts.
• Pour les gros ustensiles, utilisez un seul séparateur à couverts.

• Placez les fourchettes et les cuillères, manche tourné vers le bas.
• Les couteaux, manche tourné vers le haut.
• Intercalez les cuillères aux autres couverts, afin d’éviter qu’elles ne s’emboîtent.

Panier supérieur

Le panier supérieur est conçu pour des sous-tasses, saladiers, tasses, verres, casseroles et couvercles. L'eau doit pouvoir atteindre toutes les surfaces de la vaisselle.

• Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.
• Placez les verres à long pied dans les supports pour tasses en les retournant.

Réglage de la hauteur du panier supérieur

Vous pouvez placer le panier supérieur dans deux positions pour faciliter le chargement.

Hauteur maximale de la vaiselle dans :
Panier supérieur	Panier inférieur
position la plus haute 22 cm 30 cm
position la plus BASSE 24 cm 29 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tirez le panier supérieur jusqu'à la butée.
2. Tout en le maintenant par la poignée, relèvez le panier supérieur le plus possible puis abaissez-le verticalement.

Le panier supérieur se verrouille dans sa position la plus haute ou la plus basse.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Pour remplir le distributeur de produit de lavage, procédez comme suit :

1. Ouvrez le couvercle du distributeur de détergent.
2. Versez le détergent dans le distributeur (A). Le repère indique le dosage :

20 = environ 20 g de produit de lavage

30 = environ 30 g de produit de lavage.

1. Si vous sélectionnez un programme de la lavage avec prélavage, versez une dose supplémentaire dans le compartiment (B).

1. Si vous utilisez des pastilles de détergent, placez-les dans le distributeur (A).
2. Fermez le couvercle. Appuyez sur le couvercle jusqu'à ce qu'il soit verrouillé.

Le produit de lavage se dissolve avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Fonction "tout en 1

La fonction "Tout en 1" utilise les pastilles de détergent multifonctions.

Ces pastilles contiennent différents agents tels que détergent, liquide de rinçage et sel régénérant spécial lave-vaisselle. Certains types de pastilles contiennent d'autres agents. Vérifiez si ces pastilles sont adaptées à la dureté de l'eau de votre région. Consultez à cet effet les instructions du fabricant.

La fonction "Tout en 1" une fois sélectionnée reste allumée sauf si vous la désactivez.

La fonction "Tout en 1" arrête automatiquement le débit du liquide de rinçage et du sel. Le voyant de réapprovisionnement en Sel régénérant est désactivé.

La durée du programme peut augmenter si vous utilisez la fonction "Tout en 1".

Activez ou désactivez la fonction "Tout en 1" avant de lancer un programme de lavage. Vous ne pouvez pas activer ou désactiver la fonction "Tout en 1" en cours de programme. Annulez le programme de lavage et sélectionnez de nouveau le programme.

Pour activer la fonction "Tout en 1":

• Maintenez appuyées les deux touches de la fonction "Tout en 1" (touches de fonction D et E). L'événement de la fonction "Tout en 1" s'allume.

Pour désactiver la fonction "Tout en 1":

• Maintenez enfoncées les deux touches Tout en 1 (touches de fonction D et E). Le voyant de la fonction "Tout en 1" s'éteint.

Si le séchage n'est pas satisfaisant, nous vous suggérons de procéder de la manière suivante :

1. Remplissez le distributeur de liquide de rinceage.
2. Activez le distributeur de liquide de rinceage.
3. Réglez le dosage du liquide de rinceage sur 2.
4. L'activation/la désactivation du distributeur de liquide de rinçage est possible uniquement si la fonction "Tout en 1" est activée.

Pour activer le distributeur de liquide de rincage

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couvrir en mode Programmation.
3. Appuyez et maintenez appuyées les touches B et C.
4. Les voyageants des touches de fonction A, B et C clignotent.
5. Appuyez sur la touche de fonction B.
6. Les voyants des touches de fonction A et C s'éteignent.
7. Le voyant de la touche de fonction B clignote.
8. Appuyez à nouveau sur la touche de fonction B.
9. Le voyant de fin du programme s'allume.
10. Mettez l'appareil à l'arrêt pour mémoriser l'opération.

Pour désactiver le distributeur de liquide de rinçage, procédez comme indiqué ci-dessus jusqu'à ce que le voyant de fin du programme s'éteigne.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Désactivez la fonction "Tout en 1".
2. Remplissez le réservoir à sel et le distributeur de liquide de rinceage.
3. Réglez la position maximale du degré de durée de l'eau
4. Faites un lavage sans vaisselle.
5. Reglez ensuite le degré de durée de l'eau en fonction de la durée de l'eau de votre région.
6. Réglez le dosage du liquide de rinceage.

Programmes de lavage

Programmes de lavage

Programme Degré de salissu-re	Type de vaiselle Description du programme
INTENSIV CARE 70°Très sale Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C1 rincege intermédiaireRincege finalSéchage
AUTO1)Tous Vaisselle, couverts, plats et casseroles	PrélavageLavage principal à 45°C ou 70°C1 ou 2 rinceges intermédiairesRincege finalSéchage
30 MIN 2)Moyennement ou légèrement sale	Vaiselle et couverts Lavage principal à 60°C Rincege final
ECO 50°3)Moyennement sale	Vaiselle et couverts PréavageLavage principal à 50°C1 rincege intermédiaireRincege finalSéchage
	Tous Charge partielle (à compléter dans la journée).	1 rincege à froid (pour éviter que les restes d'aliments ne collent). Il n'est pas nécessaire d'utiliser de produit de lavage avec ce programme.

1) Au cours du programme Auto, le degré de salissure de la vaisselle est déterminé par le degré de turbidité de l'eau. La durée du programme et les consommations varient. Cela dépend si l'appareil est plein ou non et du degré de salissure de la vaisselle. L'appareil règle automatiquement la température de l'eau pendant le lavage principal. 2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner. 3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée (en minutes)	Énergie (en kWh)	Eau (en litres)
INTENSIV CARE 70°	140 - 150	1,5 - 1,7	16 - 18
AUTO 90 - 130 1,1 -	1,7 12 - 23
30 MIN 30 0,9	9
ECO 50°	150 - 160	1,0 - 1,1	12 - 13
	12 0,1 4

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte entrouverte. Le programme de lavage démarre uniquement après la fermeture de la porte. Vous pouvez effectuer toutes les modifications souhaitées jusqu'à ce moment-là.

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couvrir en mode Programmation.
3. Appuyez sur l'une des touches de programme. Reportez-vous au chapitre "Programmes de lavage".
4. Le voyant du programme correspondant s'allume.
5. Trois barres horizontalement apparaissent sur l'affichage numérique.
6. Fermez la porte.
7. Le programme démarre automatiquement.
8. Une seule barre horizontalement apparait sur l'affichage numérique. Elle reste affichée pendant toute la durée du programme de lavage.

Il n'est désormais plus possible de modifier le programme en cours. Vous nevez pour cela annuler le programme.

Avertissement

Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

Attention

Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Interruption d'un programme

Ouvrez la porte.

• Le programme s'arrête. Fermez la porte.
• Le programme reprend à partir du moment de l'interruption.

Annulation d'un programme

1. Appuyez et maintenez appuyées les touches B et C jusqu'à ce que :
2. Tous les voyants du programme s'allument.
3. Trois barres horizontalement apparaissent sur l'affichage numérique.
4. Relâchez les touches de fonction B et C. Le programme est annulé.

1. Mettez l'appareil à l'arrêt.
2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Mettez l'appareil en fonctionnement.
2. L'appareil doit se couvrir en mode Programmation.
3. Sélectionnez un programme de lavage.
4. Appuyez sur la touche Départ différé jusqu'à ce que le péri clignote sur l'affichage avant le départ du programme.
5. Le voyant Départ différé s'allume.
6. Fermez la porte.
7. Le décompte du délai différé démarre automatiquement.
8. Le décompte s'effectue d'heure en heure.
9. Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

L'ouverture de la porte interrompt le décompte. Lorsque vous refermez la porte, le décompte reprend à où il a été interrompu.

Annulation du départ différé

1. Appuyez et maintenez appuyées les touches B et C jusqu'à ce que :
2. Tous les voyants du programme s'allument. - Trois barres horizontales apparaissent sur l'affichage numérique.

L'annulation d'un départ différé implique également l'annulation du programme de lavage.

1. Sélectionnez un autre programme de lavage.

Fin d'un programme de lavage

• L'appareil s'arrête automatiquement.
• Les signaux sonores de fin de programme retentissent.
• Ouvrez la porte.

-L'affichage numérique s'éteint. - Le voyant de fin du programme s'allume. - Le voyant reste allumé quand le programme est terminé.

1. Mettez l'appareil à l'arrêt.
2. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer de l'appareil. La vaisselle encore chaude est sensible aux chocs.

Déchéancement du lave-vaisse

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisse.

Avertissement

Mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Attention

N'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Nettoyez les filtres, le cas échéant. Avec des filtres sales les résultats du lavage sont inférieurs.

Le lave-vaisselle possède 3 filtres :

1. filtre grossier (A)
2. micro-filtre (B)
3. filtr plat (C)

Pour le nettoyage des filtres, procédez comme suit :

1. Ouvrez la porte.
2. Sortez le panier inférieur.

1. Pour déverrouiller le système de filtrage, tournez la poignée du micro-filtre (B) d'environ 1/4 de tour vers la gauche.
2. Retirez le système de filtrage.
3. Saisissez le filtre grossier (A) par la poignée annulaire.
4. Retirez le filtre grossier (A) du microfiltre (B).

1. Retirez le filtre plat (C) du fond de la cuve.
2. Nettoyez les filtres sous l'eau courante.
3. Réinstallez le filtre plat (C) dans le fond de la cuve.
4. Placez le filtre grossier (A) dans le microfiltre (B) et appuyez sur les deux filtres à la fois.
5. Mettez le système de filtrage en place.
6. Bloquez-les en tournant la poignée du microfiltre (B) dans le sens des aiguilles d'une montre jusqu'à la butée.
7. Installez le panier inférieur.
8. Fermez la porte.

Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à recycler ou solvants (acétone, trichloroethylene etc.).

Attention

N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0°C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-la.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service après-vente. Si l'anomalie persiste, contactez le Service après-vente.

Attention

Mettez à l'arrêt l'appareil avant d'effectuer les contrôles que nous vous suggérons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
· clignotement continu duvoyant du programme en cours · un signal sonore intermittent est émis · 1 clignotement duvoyant de fin du programme Le lave-vaiselle n'est pas approvi-sioned en eau	· Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre. Nettoyez le robinet d'arrivée d'eau. · Le robinet d'arrivée d'eau est fermé. Ouvrez le robinet d'arrivée d'eau. · Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre. · Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
· clignotement continu duvoyant du programme en cours · un signal sonore intermittent est émis · 2 clignotements duvoyant de fin du programme Le lave-vaiselle ne vidange pas	· Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier. · Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé. Vérifiez le raccordement.
· clignotement continu duvoyant du programme en cours · un signal sonore intermittent est émis · 3 clignotements duvoyant de fin du programme Le système de sécurité anti-debor-dement s'est déclenché	· Fermez le robinet d'arrivée d'eau et contactez le ServiceAprès-vente.
Le programme ne démarre pas · La porte de l'appareil n'est pas fermée. Fermez la porte. · La prise du cable d'alimentation électrique de l'appareil n'est pas branchée. Insérez la fiche dans la prise secteur. · Le fusible a grillé dans la boîte à fusibles. Remplacez le fusible. · La fonction Départ différé est selectionnée. Annulez le Départ différé pour démarrer le programme immédiatement.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se produit, contactez le Service Après-Vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Référence produit (PNC)
• Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle:

Référence du produit :....

Numéro de série :....

Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	• Vous n'avez pas sélectionné le programme approprié. • La vaisselle est disposée de manière telle à empêcher l'eau d'at- teindre toutes les surfaces. Ne surchargez pas les paniers. • La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée. • Les filtres sont encrassés ou mal installés. • La quantité de dédTangent est insuffisante ou le distributeur de dédTangent n'a pas été approvisionné.
Des dépôts de tartre sont** présents sur la vaisselle	• Le compartmentement de sel est vide. • Le niveau de l'adoucisseur d'eau est mal réglé. • Le bouchon du compartmentement de sel n'est pas visse correctement.
La vaisselle est mouillée et terne	• Vous n'avez pas utilisé de liquide de rinceage. • Le distributeur de liquide de rinceage est vide.
Les verres et la vaisselle pré- sentent des rayures, des ta- ches blanches ou un film bleuâtre	• Réduisez le dosage du liquide de rinceage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	• Augmentez le dosage du liquide de rinceage. • Il se peut que le dédTangent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 59,6
Hauteur cm 81,8 - 89,8
Profondeur cm 55
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord interieur de la portedu lave-vaisselle.
Pression de l'eau d'alimentation	Minimale 0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12

Avertissement

Avant toute intervention sur le lave-vaisseau, il est nécessaire de débrancher l'appareil.

Respectez les instructions fournies lors de :

• La mise en place de la machine.
• L'installation du panneau de façade.
• Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier

Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Fixation

Veillez à ce que l'objet sous lequel l'appareil est logé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Tuyau d'arrivée d'eau

Cet appareil peut être alimenté en eau chaude (max.) ou en eau froide.

Si l'eau chaude provient de sources d'alimentation écologiques (comme des panneaux solaires ou des éoliennes), utilisez de l'eau chaude pour réduire la consommation d'énergie.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4

Attention

N'utilisez pas les tuyaux d'un ancien appareil.

La pression de l'eau doit se situer dans les limites indiquées dans les "Caractéristiques techniques". Pour connaître la pression d'alimentation moyenne de votre zone d'habitation, adressez-vous à votre société locale de distribution d'eau.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrabssé ou enchevêtré lorsque vous effectuez le raccordement.

Installes correctement le contre-écrou pour éviter toute fuite d'eau.

Attention

Si l'appareil est raccordé au moyen de tuyaux ou de tuyaux ayant peu servis, faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Le tuyau d'arrivée d'eau est à double paroi et comporte une soupape de sécurité avec un fil électrique. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau fuit, la soupape de sécurité coupe automatiquement l'eau.

Faites attention au moment de raccorder le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagée, débranchez immédiatement la prise secteur.
• Le service après-vente de votre magasin vendeur est seul habilité à remplacer le tuyau d'arrivée d'eau avec soupape de sécurité.

Avertissement

Tension dangereuse

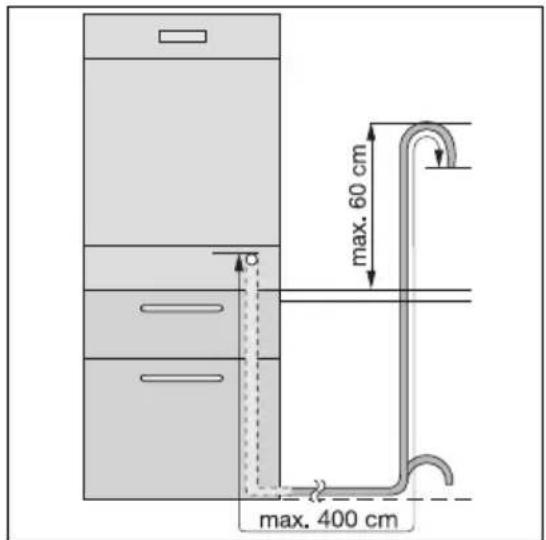

Tuyau de vidange

1. Raccordez le tuyau de vidange au robinet de sortie de l'évier et fixez-le sous le plan de travail. Cela empêche que les eaux usées de l'évier ne repartent dans l'appareil.
2. Raccordez le tuyau de vidange à une conduite fixe dotée d'une ventilation spéciale (diamètre intérieur de 4 cm minimum).

Le raccordement de vidange doit être situé à une hauteur de 60 cm maximum par rapport à la base inférieure du lave-vaisseau.

Assurez-vous que le tuyau n'est pas courbé ou écrabouillé, sous peine d'empêcher ou de ralentir l'évacuation de l'eau.

Enlevez le bouchon d'évier lorsque l'appareil évacue l'eau pour empêcher tout reflux de l'eau vers l'appareil.

La longueur totale du tuyau de vidange, y compris celle de la rallonge, ne doit pas dépasser 4 mètres. Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n’oubliez pas d’enlever toute la membrane en plastique (A). Si vous oubliez d’enlever toute la membrane, les particules d’aliments risquent de s’accumuler avec le temps et de boucher l’embout du tuyau de vidange du lave-vaisselle.

L'appareil est doté d'un système de sécurité qui empêche l'eau sale de retourner dans l'appareil. Si le robinet de votre évier est doté d'un clapet de

retenue, cela pourrait entraver la vidange correcte de l'appareil. Enlevez le clapet de retenue.

Attention

Vérifiez l'étanchéité des raccords.

Avertissement

Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité. Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, nous assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles PE, PS, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement

Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.
• Coupez câble d'alimentation et la prise et mettez-les au rebut.
• Éliminez le dispositif de blocage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin en ligne sur:

www.aeg-electrolux.be

www.aeg-electrolux.lu
