MODE D'EMPLOI Favorit OKO XL VI AEG-ELECTROLUX

90 - 160 0,9 - 1,7 8 - 15

90 - 160 0,9 - 1,7 8 - 15

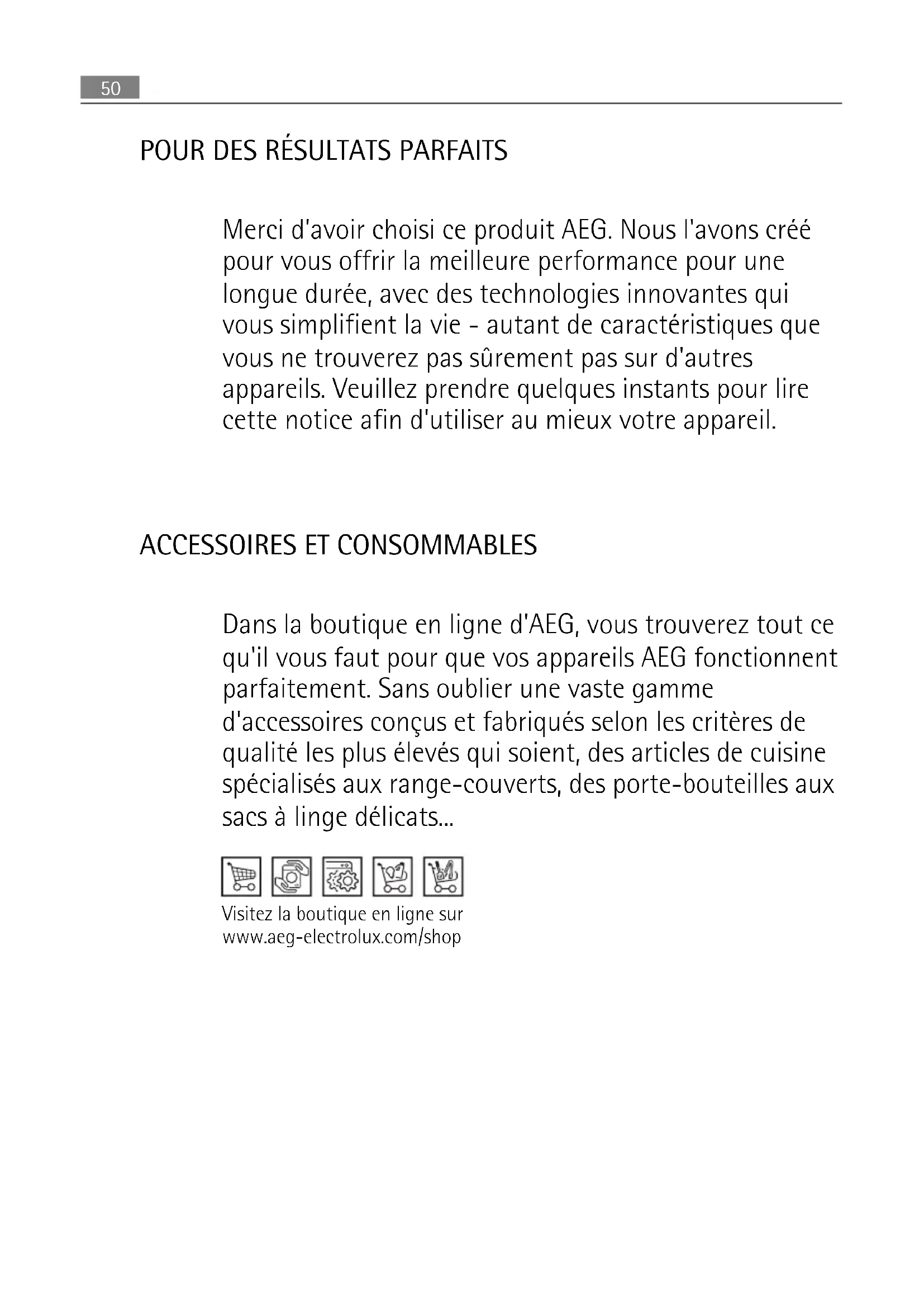

Merci d'avoir choisi ce produit AEG. Nous l'avons créé pour vous offrir la meilleure performance pour une longue durée, avec des technologies innovantes qui vous simplifient la vie - autant de caractéristiques que vous ne trouverez pas sûrement pas sur d'autres appareils. Veuillez prendre quelques instants pour lire cette notice afin d'utiliser au mieux votre appareil.

ACCESSOIRES ET CONSOMMABLES

Dans la boutique en ligne d'AEG, vous trouverez tout ce qu'il vous faut pour que vos appareils AEG fonctionnent parfaitement. Sans oublier une vaste gamme d'accessoires conçus et fabriqués selon les critères de qualité les plus élevés qui soient, des articles de cuisine spécialisés aux range-couverts, des porte-bouteilles aux sacs à linge délicats... Visitez la boutique en ligne sur www.aeg-electrolux.com/shop 50SOMMAIRE 52 Consignes de sécurité 56 Description de l'appareil 57 Bandeau de commande 59 Utilisation de l'appareil 60 Réglage de l'adoucisseur d'eau 61 Utilisation du sel régénérant 62 Utilisation du produit de lavage et du liquide de rinçage 63 Fonction "Tout en 1" 64 Rangement des couverts et de la vaisselle 64 Programmes de lavage 67 Sélection et départ d'un programme de lavage 68 Entretien et nettoyage 70 En cas d'anomalie de fonctionnement 73 Caractéristiques techniques 73 En matière de protection de l'environnement Les symboles suivants sont utilisés dans ce manuel: Informations importantes pour votre sécurité et pour éviter d’abîmer l’appareil. Informations générales et conseils Informations écologiques Sous réserve de modifications Sommaire

51CONSIGNES DE SÉCURITÉ

Lire attentivement cette notice d'utilisation avant l'installation et l'utilisation de l'appareil :

• Pour votre sécurité et la sécurité de votre appareil.

• Pour protéger l'environnement.

• Pour le bon fonctionnement de l’appareil. Conservez cette notice d'utilisation avec l'appareil. Si vous déménagez ou si l'appareil est cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le fabricant n'est pas responsable des dommages liés à une mauvaise installation ou uti- lisation. Sécurité des enfants et des personnes vulnérables

• Cet appareil n'est pas destiné aux enfants et aux personnes dont les capacités physi- ques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les em- pêchent d'utiliser l'appareil sans risque lorsqu'ils sont sans surveillance, ou en l'absen- ce d'instruction d'une personne responsable qui puisse leur assurer une utilisation de l'appareil sans danger.

• Ne laissez jamais les emballages à la portée des enfants. Risque d'asphyxie ou de blessure.

• Conservez tous les produits de lavage dans un endroit sûr. Ne laissez pas les enfants toucher les produits de lavage.

• Tenez les enfants et les animaux éloignés de l’appareil lorsque la porte est ouverte. Consignes générales de sécurité

• Ne modifiez jamais les caractéristiques de cet appareil. Vous risqueriez de vous blesser et d'endommager l'appareil.

• Les produits de lavage pour lave-vaisselle peuvent occasionner des brûlures chimiques au niveau des yeux, de la bouche et de la gorge. Respectez les instructions de sécurité du fabricant des produits.

• L'eau de votre lave-vaisselle n'est pas potable. Des résidus de produits de lavage peu- vent subsister dans votre lave-vaisselle.

• Ne laissez pas la porte de l'appareil ouverte sans supervision. Vous éviterez ainsi les blessures et les chutes sur une porte ouverte.

• Ne montez pas ou ne vous asseyez pas sur la porte ouverte de votre appareil. Utilisation de l'appareil

• Cet appareil est destiné à un usage domestique normal. Ne l'utilisez jamais à d'autres fins, pour éviter les dommages corporels et les dégâts matériels.

• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles pouvant être lavés en machine.

• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflamma- bles à l'intérieur, à proximité ou sur l'appareil. Risque d'explosion ou d'incendie.

• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le pa- nier à couverts avec la pointe vers le bas, ou placez-les en position horizontale dans le

Consignes de sécuritépanier supérieur ou dans le panier à couteaux (tous les modèles ne sont pas équipés d'un panier à couteaux).

• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.

• Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

• Approvisionnez en sel juste avant de démarrer un programme de lavage. Les restes de sel dans l'appareil peuvent provoquer de la corrosion ou perforer la cuve de l'appareil.

• Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (agent de nettoyage pour lave-vaisselle, produit de lavage liquide). Vous risqueriez d'endom- mager l'appareil.

• Assurez-vous que les bras d'aspersion tournent librement avant de lancer le program- me de lavage.

• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme de lavage. Risque de brûlures cutanées.

• N'enlevez pas la vaisselle de l'appareil avant la fin du programme de lavage. Entretien et nettoyage

• Avant de nettoyer l'appareil, arrêtez-le et débranchez-le du secteur.

• N'utilisez pas de produits inflammables ou corrosifs.

• N’utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement in- stallés. Si les filtres ne sont pas correctement installés, les performances de lavage pour- raient être compromises et l'appareil endommagé.

• Ne projetez pas d'eau ou de vapeur sur l'appareil pour son nettoyage. Cela créerait un risque de choc électrique et pourrait endommager l'appareil. Installation

• Vérifiez que l'appareil n'a subi aucun dommage au cours du transport. Ne branchez jamais un appareil endommagé. Si l'appareil est endommagé, contactez votre magasin vendeur.

• Retirez tous les emballages avant la première utilisation.

• Seul un professionnel qualifié doit effectuer l'installation, le raccordement électrique et hydraulique, la mise en service et la maintenance de l'appareil. Vous éviterez ainsi des risques mobiliers, immobiliers et corporels.

• Pendant l'installation et avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

• Les parois de votre lave-vaisselle ne doivent jamais être percées pour éviter d'endom- mager les composants hydrauliques et électriques.

Important ! Respectez les consignes données sur le gabarit fourni avec l'appareil : – Pour installer l'appareil. – Pour monter la porte du meuble. – Pour raccorder les tuyaux d'arrivée d'eau et de vidange.

• Vérifiez que l'appareil est installé sous et à proximité de structures sûres. Consignes de sécurité 53Précautions contre le gel

• N'installez pas l'appareil dans un endroit où la température ambiante est inférieure à 0 °C.

• Le fabricant ne pourra être tenu responsable en cas de dommages dus au gel. Tuyau d’arrivée d’eau

• Utilisez des tuyaux neufs pour raccorder l'appareil à l'arrivée d'eau. N’utilisez pas de tuyaux usagés.

• Ne raccordez pas l’appareil à des conduites neuves ou qui n’ont pas été utilisées de- puis longtemps. Laissez couler l’eau pendant quelques minutes avant de brancher le tuyau d’arrivée d’eau.

• Veillez à ne pas écraser ou endommager les tuyaux d'eau lorsque vous installez l'appareil.

• Assurez-vous que tous les raccords de tuyaux d’eau sont bien serrés afin d’éviter les fuites.

• Lorsque vous utilisez l'appareil pour la première fois, vérifiez que les tuyaux ne fuient pas.

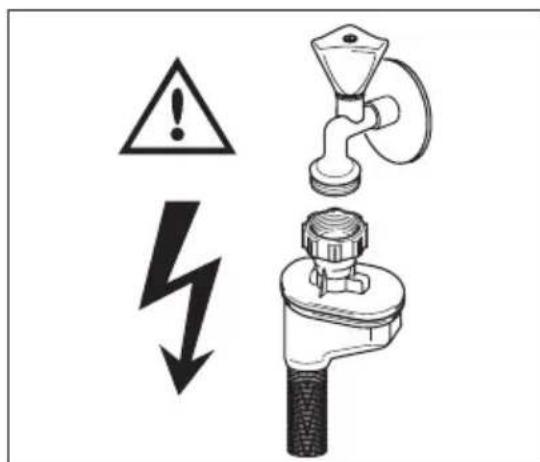

• Le tuyau d'arrivée est à double paroi et comporte un câble d'alimentation intérieur ain- si qu'une soupape de sécurité. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule Si le tuyau d'arrivée d'eau fuit, la soupape de sécurité coupe au- tomatiquement l'eau. – Faites attention au moment de raccorder le tuyau d'arrivée d'eau : – N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau. – Si le tuyau d'arrivée d'eau ou la soupape de sécurité est endommagé, débranchez immédiatement la prise secteur. – Contactez le service après-vente de votre magasin vendeur pour remplacer le tuyau d'arrivée d'eau avec soupape de sécurité. AVERTISSEMENT Tension dangereuse Raccordement électrique

• L'appareil doit être relié à la terre.

Consignes de sécurité• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau.

• Utilisez toujours une prise correctement installée, protégée contre les chocs.

• L'appareil ne doit pas être raccordé à l'aide d'un prolongateur ou d'une prise multiple. Risque d'incendie.

• Ne remplacez et ne modifiez jamais le câble d'alimentation. Contactez votre service après-vente.

• Attention à ne pas écraser ou endommager la prise et le câble d'alimentation situés à l'arrière de l'appareil.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Ne tirez jamais sur le câble d'alimentation électrique pour débrancher l'appareil. Déta- chez, pour ce faire, la fiche de la prise secteur. Service après-vente

• Toute intervention ou réparation sur votre appareil doit uniquement être effectuée par une personne qualifiée. Contactez votre service après-vente.

• Utilisez exclusivement des pièces d'origine. Pour mettre l'appareil au rebut

• Pour éviter tout risque corporel ou matériel : – Débranchez l'appareil. – Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. – Retirez le loquet de la porte. Ceci évite d'enfermer un enfant ou un animal dans l'appareil par accident. Risque d'asphyxie. – Mettez l'appareil au rebut dans un centre local agréé. AVERTISSEMENT Les produits de lavage pour lave-vaisselle sont dangereux et peuvent être corrosifs !

• En cas d'accident impliquant ces produits, contactez immédiatement un médecin.

• En cas d'ingestion du produit, contactez immédiatement un médecin.

• En cas de projection de produit de lavage dans les yeux, contactez immédiatement un médecin et rincez abondamment à l'eau.

• Conservez les produits de lavage pour lave-vaisselle dans un endroit sûr et hors de por- tée des enfants.

• Ne laissez pas la porte de l'appareil ouverte quand celui-ci contient du produit de lavage.

• Remplissez le distributeur de produit de lavage juste avant de démarrer un program- me de lavage. Consignes de sécurité

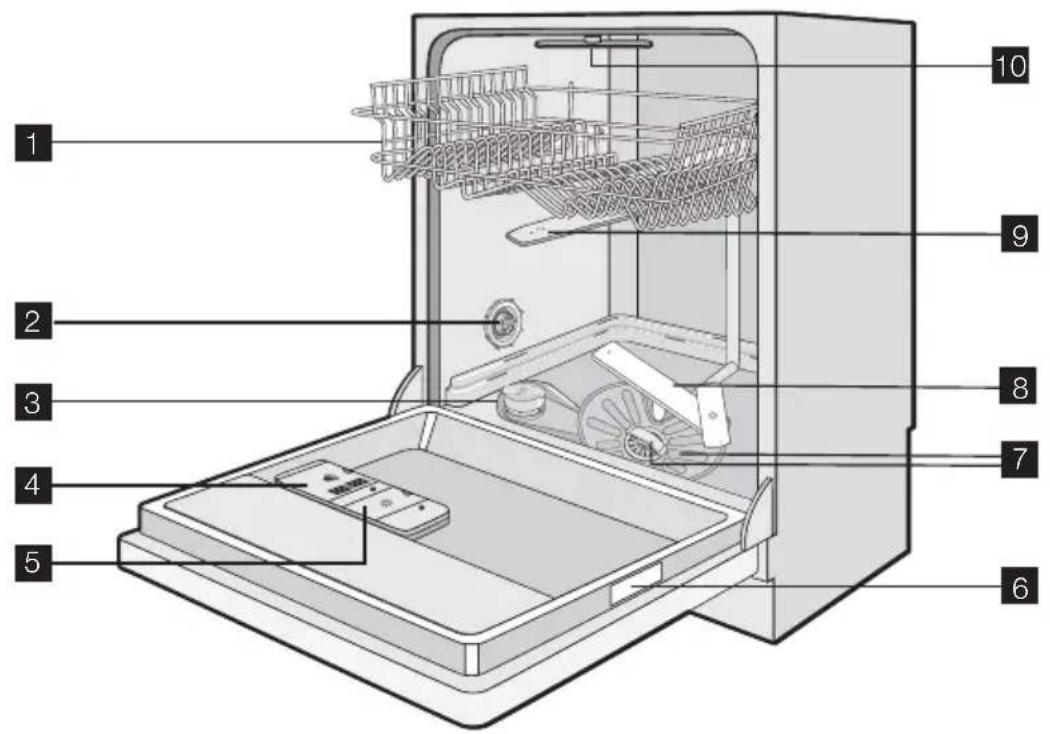

1 Panier supérieur 2 Sélecteur de dureté de l'eau 3 Réservoir de sel régénérant 4 Distributeur de produit de lavage 5 Distributeur de liquide de rinçage 6 Plaque signalétique 7 Filtres 8 Bras d'aspersion inférieur 9 Bras d'aspersion supérieur 10 Bras d'aspersion supérieur Signal optique

• Dès que le programme de lavage démarre, un signal optique rouge est projeté sur le sol sous la porte de l'appareil. Ce signal rouge reste allumé jusqu'à ce que le program- me de lavage soit terminé.

• Dès que le programme de lavage est terminé, un signal optique vert est projeté sur le sol sous la porte de l'appareil.

• Si l'appareil ne fonctionne pas correctement, un signal optique rouge clignote sur le sol sous la porte de l'appareil. Si vous installez l'appareil en hauteur, encastré dans un meuble de cuisine, ce signal opti- que ne sera plus visible.

Description de l'appareilBANDEAU DE COMMANDE Les commandes se trouvent en haut du bandeau de commande. Laissez la porte du four entrouverte pour effectuer les réglages.

1 Touche Marche/Arrêt 2 Écran 3 Touche départ différé 4 Touche programme 5 Touche Extra-hygiène 6 Touche tactile ÖKO PLUS 7 Touche de la fonction Tout en 1 8 Touche RESET 9 Voyants Voyants Voyant du réservoir à sel. Il s'allume lorsque le réservoir de sel régénérant doit être rempli.

Le voyant de réapprovisionnement en sel régénérant peut rester allumé plu- sieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonc- tionnement de l'appareil. Voyant du liquide de rinçage Il s'allume lorsque le distributeur de liquide de rinçage doit être rempli.

Voyant Fin de programme Il s'allume quand un cycle de lavage est terminé.

1) Lorsque les réservoirs à sel et à liquide de rinçage sont vides, les voyants correspondants ne s'allument pas

pendant qu'un programme est en cours. Touche Marche/Arrêt Appuyez sur cette touche pour activer ou désactiver l’appareil. La fonction AUTO OFF met automatiquement l'appareil à l'arrêt 10 minutes après la fin du programme de lavage. Cela permet de diminuer la consommation d'énergie. Afficheur L'affichage indique :

• Le réglage électronique du niveau d'adoucisseur d'eau.

• L'activation et la désactivation du distributeur de liquide de rinçage (uniquement si la fonction « Tout en 1 » est activée)

• Le numéro du programme de lavage

• Le temps restant avant la fin du programme de lavage Bandeau de commande 57• La fin d'un programme de lavage (affichage d'un zéro)

• Le décompte du départ différé commence.

• Activation et désactivation des signaux sonores. Touche tactile de départ différé Appuyez sur cette touche à plusieurs reprises pour retarder le départ du programme de lavage de 1 à 24 heures. Touche de programme Pour sélectionner un programme de lavage, appuyez plusieurs fois sur cette touche. Cha- que fois que vous appuyez sur la touche, l'afficheur indique un chiffre se référant à un programme de lavage. Reportez-vous au chapitre « Programmes de lavage ». Touche tactile Extra Hygiene Cette fonction donne de meilleurs résultats pour l'hygiène. Pendant la phase de rinçage, la température reste à 70 °C pendant 10 à 14 minutes. Appuyez sur cette touche tactile pour activer la fonction. Le voyant correspondant s'allume. Touche ÖKO PLUS Cette fonction diminue la température pendant la phase de séchage. La consommation électrique diminue de 25 %. Il se peut que la vaisselle soit encore mouillée, si vous ouvrez la porte de l'appareil dès le programme de lavage terminé. Nous recommandons d'ouvrir la porte de l'appareil et de la laisser entrouverte pour laisser sécher la vaisselle. Appuyez sur cette touche pour activer la fonction. Le voyant correspondant s'allume. Touche Multitab Appuyez sur cette touche tactile pour activer/désactiver la fonction « Tout en 1 ». Lorsque vous activez la fonction, le voyant s'y rapportant s'allume. Lorsque vous désactivez la fonction, le voyant s'y rapportant s'éteint. Touche tactileRESET Appuyez sur cette touche tactile pour annuler :

• Un programme de lavage en cours

• Le décompte du départ différé. Mode Programmation L'appareil doit être en mode Programmation pour effectuer les opérations suivantes :

• Réglage et lancement d'un programme de lavage.

• Réglage et lancement d'un départ différé.

• Réglage électronique du niveau de l'adoucisseur d'eau.

• Activation ou désactivation du distributeur de liquide de rinçage (seulement si la fonc- tion « Tout en 1 » est activée).

Bandeau de commandeActivez l'appareil. L'appareil se trouve en mode Programmation lorsque :

• Deux lignes horizontales d'état apparaissent sur l'affichage. Activez l'appareil. L'appareil n'est pas en mode Programmation lorsque :

• L'affichage indique la durée d'un programme de lavage ou d'un départ différé. – Pour revenir au mode Programmation, annulez le programme ou le départ différé. Reportez-vous au chapitre « Sélection et départ d'un programme de lavage ». Signaux sonores Vous pouvez entendre les signaux sonores dans ces conditions :

• Le programme de lavage est terminé.

• Le niveau d'adoucisseur d'eau est électroniquement réglé.

• L'appareil présente une anomalie de fonctionnement. Réglage d'usine : marche. Désactivation des signaux sonores

1. Activez l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Maintenez appuyées les touches tactiles (4) et (5) simultanément jusqu'à ce que les

voyants des touches tactiles (3), (4) et (5) clignotent.

4. Relâchez les touches tactiles (4) et (5).

5. Appuyez sur la touche tactile (5),

• Les voyants des touches tactiles (3) et (4) s'éteignent.

• Le voyant de la touche tactile (5) continue à clignoter.

• L'afficheur indique la configuration des signaux sonores. Les signaux sonores sont activés. Les signaux sont désactivés.

6. Appuyez sur la touche tactile (5) pour modifier le réglage.

7. Désactivez l'appareil pour confirmer.

Pour activer de nouveau les signaux sonores, réalisez les étapes (1) à (7).

UTILISATION DE L'APPAREIL

1. Vérifiez si le réglage de dureté de l'adoucisseur d'eau correspond à la dureté de l'eau

de votre région. Sinon, ajustez le niveau de l'adoucisseur d'eau.

2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.

3. Remplissez le distributeur de liquide de rinçage.

4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.

6. Remplissez le réservoir avec la quantité nécessaire de produit de lavage.

7. Démarrez le programme de lavage.

Utilisation de l'appareil 59Si vous utilisez des pastilles de détergent multifonctions (« 3 en 1 », « 4 en 1 » « 5 en 1 », etc.), utilisez la fonction « Tout en 1 » (reportez-vous au chapitre Fonction « Tout en 1 »).

RÉGLAGE DE L'ADOUCISSEUR D'EAU

Le lave-vaisselle est équipé d'un adoucisseur d'eau conçu pour éliminer les minéraux et les sels de l'eau d'alimentation. Ces minéraux et sels peuvent endommager l'appareil. Réglez le niveau de l'adoucisseur d'eau s'il ne correspond pas à la dureté de l'eau de votre région. Contactez votre compagnie des eaux pour connaître la dureté de l'eau de votre région. Dureté eau Réglage de la dureté de l'eau Degrés allemands (dH°) Degrés français (°TH) mmol/l Degrés Clar-

manuel élec- troni- que

2) Ne pas utiliser de sel à ce niveau.

L’adoucisseur d’eau doit être réglé manuellement et électroniquement. Réglage manuel Tournez le sélecteur de dureté de l'eau sur 1 ou 2 (reportez-vous au tableau).

Réglage de l'adoucisseur d'eauRéglage électronique

1. Activez l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Maintenez appuyées les touches tactiles (4) et (5) simultanément jusqu'à ce que les

voyants des touches tactiles (3), (4) et (5) clignotent.

4. Relâchez les touches tactiles (4) et (5).

5. Appuyez sur la touche tactile (3),

• Les voyants des touches tactiles (4) et (5) s'éteignent.

• Le voyant de la touche tactile (3) continue à clignoter.

• Les signaux sonores retentissent.

• L'afficheur indique la configuration de l'adoucisseur d'eau (exemple : et vous entendez cinq signaux sonores = niveau 5).

6. Appuyez sur la touche tactile (3) plusieurs fois pour modifier le réglage.

7. Désactivez l'appareil pour confirmer.

Si l'adoucisseur d'eau est réglé électroniquement au niveau 1, le voyant de réapprovision- nement de sel restera éteint. UTILISATION DU SEL RÉGÉNÉRANT Pour remplir le réservoir de sel

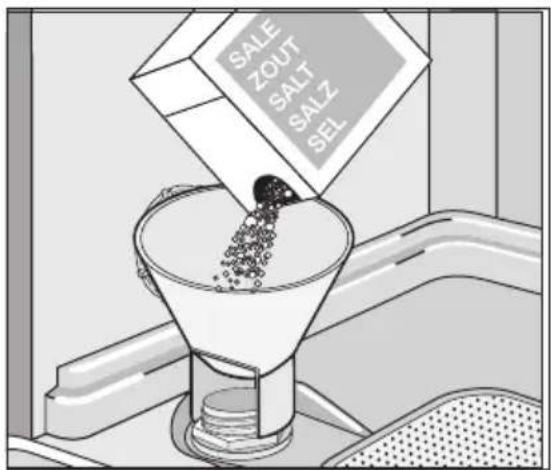

1. Dévissez le bouchon du réservoir à sel ré-

générant en le tournant dans le sens in- verse des aiguilles d'une montre.

2. Versez 1 litre d'eau à l'intérieur du réser-

voir (uniquement lorsque vous remplis- sez le réservoir pour la première fois).

3. Versez le sel à l'aide de l'entonnoir jus-

qu'à ce que le réservoir soit rempli.

4. Éliminez toute trace de sel autour de l'ou-

verture du réservoir de sel régénérant.

5. Remettez le bouchon en place et serrez-

le en le tournant dans le sens des aiguil- les d'une montre pour fermer le réservoir de sel régénérant. Il est normal que de l'eau s'écoule du réservoir lorsque vous le remplissez de sel. Utilisation du sel régénérant 61UTILISATION DU PRODUIT DE LAVAGE ET DU LIQUIDE DE RINÇAGE

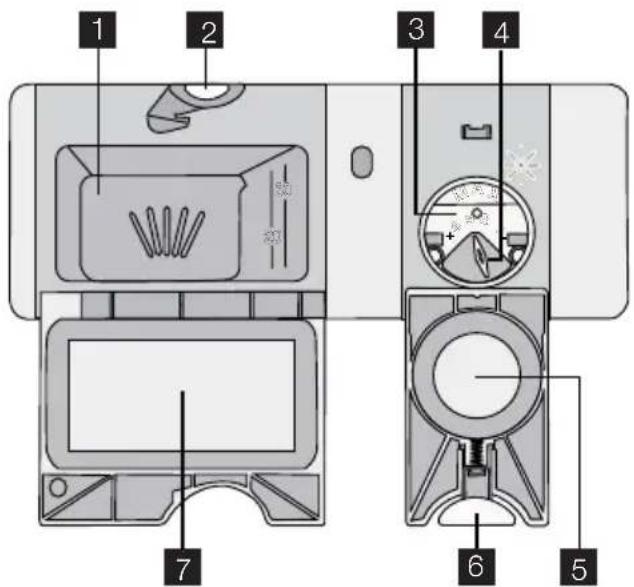

Utilisation du produit de lavage Afin de préserver l'environnement, n'utilisez que la quantité nécessaire de produit de lavage. Respectez les recommandations fournies par le fabricant du produit de lavage qui figu- rent sur l'emballage du produit. Pour remplir le réservoir de produit de lavage :

Appuyez sur la touche de déverrouillage

afin d'ouvrir le couvercle

du réservoir du produit de lavage.

Introduisez le produit de lavage dans le réservoir

3. Si le programme de lavage comporte une phase de prélavage, versez une petite quan-

tité de produit de lavage à l'intérieur de la porte de l'appareil.

Si vous utilisez des pastilles de détergent, placez-les dans le distributeur.

5. Fermez le réservoir du produit de lavage. Appuyez sur le couvercle jusqu'à ce qu'il

soit verrouillé. Utilisez des programmes de lavage longs quand vous utilisez des pastilles de détergent. En effet, elles ne se dissolvent pas entièrement pendant les programmes courts et peu- vent donner de mauvais résultats. Utilisation du liquide de rinçage Le liquide de rinçage assure un rinçage optimal et un séchage sans taches ni striures. Le distributeur de liquide de rinçage libère automatiquement le liquide de rinçage durant la dernière phase de rinçage. Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

Appuyez sur la touche de déverrouillage

afin d'ouvrir le couvercle

du distribu- teur de liquide de rinçage.

Utilisation du produit de lavage et du liquide de rinçage2. Remplissez le distributeur de liquide de rinçage

de liquide de rinçage. Le repère 'max.' indique le niveau maximum.

3. Essuyez tout débordement de liquide de rinçage à l'aide de papier absorbant, afin

d'éviter une formation excessive de mousse lors du lavage.

4. Vérifiez que le couvercle est fermé après chaque remplissage. Appuyez sur le couver-

cle jusqu'à ce qu'il soit verrouillé. Réglez le dosage du liquide de rinçage Réglage d'usine : position 3. Vous pouvez régler le dosage du liquide de rinçage entre 1 (minimum) et 4 (maximum). Tournez le sélecteur de liquide de rinçage

afin d'augmenter ou diminuer le dosage.

FONCTION "TOUT EN 1"

La fonction « Tout en 1 » utilise les pastilles de détergent multifonctions. Ces produits combinent les fonctions de produit de lavage, de liquide de rinçage et de sel régénérant. Certains types de pastilles contiennent d'autres agents. Assurez-vous que ces pastilles conviennent à la dureté de l'eau de votre localité (reportez- vous aux instructions accompagnant l'emballage des produits). La fonction « Tout en 1 » désactive le débit du liquide de rinçage et du sel. La fonction « Tout en 1 » désactive les voyants du sel régénérant et du liquide de rinçage. La durée du programme peut augmenter si vous utilisez la fonction « Tout en 1». Activez ou désactivez la fonction « Tout en 1 » avant de lancer un programme de lavage. Vous ne pouvez pas activer ou désactiver cette fonction quand un programme de lavage est en cours. Pour activer la fonction « Tout en 1»

• Appuyez sur la touche tactile « Tout en 1», le voyant correspondant s’allume. La fonc- tion est activée. – La fonction « Tout en 1 » une fois sélectionnée reste allumée sauf si vous la désactivez. Pour désactiver la fonction « Tout en 1 » et utiliser le produit de lavage, le sel régénérant et le liquide de rinçage séparément

1. Appuyez sur la touche tactile « Tout en 1», le voyant correspondant s’éteint. La fonc-

tion est désactivée.

2. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.

3. Réglez la position maximale du degré de dureté de l'eau.

4. Lancez un programme de lavage sans charger l'appareil.

5. Une fois le programme de lavage terminé, réglez l'adoucisseur d'eau selon la dureté

de l'eau de votre région.

6. Réglez la quantité de liquide de rinçage.

Fonction "Tout en 1" 63RANGEMENT DES COUVERTS ET DE LA VAISSELLE Reportez-vous à la brochure « Exemples de charges ProClean ». Conseils et astuces

• Les éponges, les chiffons de nettoyage et tout autre objet absorbant l'eau ne doivent pas être lavés au lave-vaisselle.

• Enlevez tous les restes d'aliments.

• Laissez tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

• Chargez les articles creux, tels que tasses, verres, casseroles, etc. en les retournant,

• de manière à ce que l'eau ne s'accumule pas dans le creux ou dans un fond bombé.

• La vaisselle et les couverts ne doivent pas être insérés les uns dans les autres ou se chevaucher.

• Pour éviter que les verres ne se brisent, évitez qu'ils se touchent.

• Placez les petites pièces dans le panier à couverts.

• Intercalez les cuillères aux autres couverts, afin d'éviter qu'elles ne s'emboîtent.

• Lorsque vous placez des articles dans les paniers, veillez à ce que l'eau puisse accéder à toutes les surfaces.

• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent pas se retourner.

• La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gout- tes d'eau.

Tout Pots, casseroles, cou- verts et vaisselle Prélavage Lavage principal à 45 °C ou 70 °C Rinçages Séchage

Très sale Plats, casseroles, cou- verts et vaisselle Prélavage Lavage 70 °C Rinçages Séchage

Salissures récen- tes Vaisselle et couverts Lavage 60 °C Rinçage

Rangement des couverts et de la vaisselleProgramme Niveau de salis- sure Type de charge Description du programme

Normalement sale Vaisselle et couverts Prélavage Lavage 50 °C Rinçages Séchage

Légèrement sale Vaisselle et couverts Lavage 55 °C Rinçages

Lavage simulta- né de la vaisselle moyennement sale et extrême- ment sale Plats, casseroles, cou- verts et vaisselle Prélavage Lavage 70 °C Rinçages Séchage

Normalement ou légèrement sale Vaisselle délicate et verres Lavage 45 °C Rinçages Séchage

Ce programme permet de rincer les plats rapidement. Cela empêche les res- tes de nourriture de coller sur les plats et évite les mauvaises odeurs. N'utilisez pas de produit de lavage avec ce programme. Rinçage

1) L'appareil réagit différemment suivant le degré de salissure et la quantité d'articles dans les paniers. Il ajuste

automatiquement la température et la quantité d'eau, la consommation d'énergie et la durée du programme.

2) Ce programme vous permet de laver votre vaisselle utilisée récemment. Les résultats de lavage sont

satisfaisants après un court instant.

3) Programme de test des organismes de contrôle Ce programme vous permet d'utiliser le plus efficacement

votre consommation d'eau et d'énergie pour les plats et couverts avec un niveau normal de salissure. Reportez- vous au livret fourni traitant des données de test.

4) Ce programme vous permet de laver simultanément la vaisselle très sale et moyennement sale. Placez la

vaisselle moyennement sale dans le panier supérieur et la vaisselle extrêmement sale dans le panier inférieur. La pression de l'eau dans le panier inférieur est trois fois supérieure à celle dans le panier supérieur. La température de l'eau dans le panier inférieur est 25 % supérieure à celle dans le panier supérieure. Fonctions Programme Extra-hygiène ÖKO PLUS

Oui, avec effet Oui, avec effet

Oui, sans effet Oui, avec effet

Oui, avec effet Oui, sans effet Programmes de lavage 65Programme Extra-hygiène ÖKO PLUS

Oui, avec effet Oui, avec effet

Oui, avec effet Oui, sans effet

Oui, sans effet Oui, avec effet

Oui, sans effet Oui, avec effet

Oui, sans effet Oui, sans effet Valeurs de consommation Programme Durée du programme (minutes) Énergie (kWh) Eau (litres)

90 - 160 0,9 - 1,7 8 - 15

Programmes de lavageProgramme Durée du programme (minutes) Énergie (kWh) Eau (litres)

14 0,1 4 Ces valeurs de consommation peuvent changer en fonction de la pression et de la tempé- rature de l'eau, des variations d'alimentation électrique et de la quantité de vaisselle. SÉLECTION ET DÉPART D'UN PROGRAMME DE LAVAGE Lancer le programme de lavage sans départ différé

1. Activez l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Sélectionnez un programme de lavage

• Le numéro lié au programme de lavage clignote sur l'afficheur.

4. Si nécessaire, activez la fonction Extra hygiene ou ÖKO PLUS.

• La sélection de ces fonctions doit toujours être effectuée après avoir configuré le programme de lavage.

5. Fermez la porte de l'appareil, le programme de lavage démarre automatiquement.

Lancer le programme de lavage avec départ différé

1. Activez l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Sélectionnez le programme de lavage et les fonctions.

4. Appuyez plusieurs fois sur la touche tactile de départ différé jusqu'à ce que l'afficha-

ge indique l'heure du départ différé.

• L'heure du départ différé clignote sur l'affichage.

• Le voyant de départ différé est allumé.

5. Fermez la porte de l'appareil, le décompte démarre automatiquement.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement. L'ouverture de la porte de l'appareil stoppe le décompte. Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu. Annulation du départ différé Le décompte ne fonctionne pas

1. Appuyez plusieurs fois sur la touche tactile de départ différé jusqu'à ce que l'afficha-

ge indique le numéro du programme de lavage.

• Le numéro apparaît sur l'afficheur.

2. Fermez la porte de l'appareil, le programme de lavage démarre automatiquement.

Sélection et départ d'un programme de lavage 67Le décompte fonctionne

1. Ouvrez la porte de l'appareil.

2. Appuyez plusieurs fois sur la touche tactile de départ différé jusqu'à ce que l'afficha-

ge indique le numéro du programme de lavage.

• Le numéro clignote pendant quelques secondes, puis la durée du programme de lavage apparaît sur l'afficheur.

3. Fermez la porte de l'appareil, le programme de lavage démarre automatiquement.

Interruption d'un programme de lavage

• Ouvrez la porte de l'appareil. – Le programme de lavage s'arrête.

• Fermez la porte de l'appareil. – Le programme de lavage reprend là où il a été interrompu. Annuler le programme de lavage Si le programme de lavage ou un départ différé n'a pas encore démarré, vous pouvez changer la sélection. Pour modifier la sélection lorsque le programme a démarré, vous devez annuler le pro- gramme.

• Appuyez sur la touche tactile RESET jusqu'à ce que l'afficheur indique deux barres d'état horizontales. Avant de démarrer un nouveau programme de lavage, vérifiez qu'il y a du produit de la- vage dans le distributeur correspondant. Fin du programme de lavage Une fois le programme de lavage terminé, un signal sonore intermittent retentit.

1. Ouvrez la porte de l'appareil.

• Le voyant de fin est allumé.

• Un zéro apparaît sur l'affichage.

2. Mettez à l'arrêt l'appareil.

3. Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes.

Retirez les articles des paniers

• Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

• Déchargez d'abord le panier inférieur, puis le panier supérieur.

• Les côtés et la porte de l'appareil peuvent être mouillés. L’acier inox refroidit plus rapi- dement que la vaisselle.

ENTRETIEN ET NETTOYAGE

Pour retirer et nettoyer les filtres Avec des filtres sales les résultats du lavage sont inférieurs.

Entretien et nettoyageBien que ces filtres ne nécessitent pas beaucoup d'entretien, nous vous recommandons de les vérifier à intervalles réguliers et, si besoin, de les nettoyer.

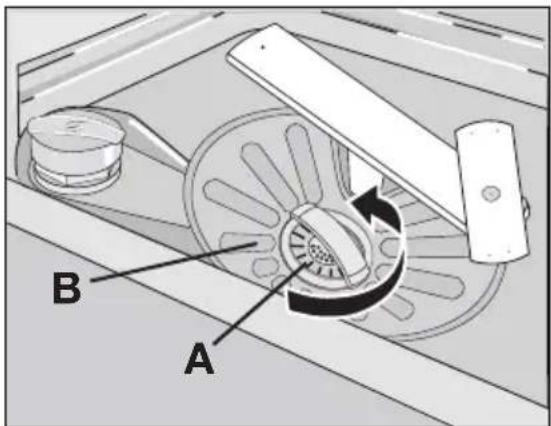

1. Pour retirer le filtre (A), tournez-le dans

le sens inverse des aiguilles d'une montre et retirez-le du filtre (B).

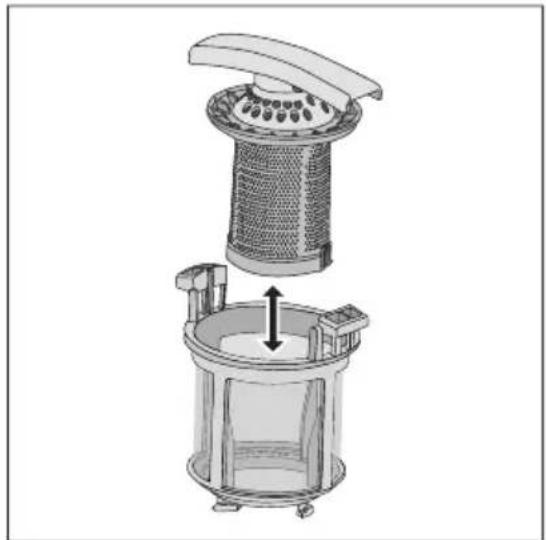

2. Le filtre (A) est constitué de 2 pièces.

Pour démonter le filtre, séparez-les.

3. Nettoyez soigneusement les filtres avec

4. Rassemblez les 2 pièces du filtre (A) et

poussez. Vérifiez qu'elles s'emboîtent cor- rectement.

5. Retirez le filtre (B).

6. Nettoyez soigneusement le filtre (B) avec

7. Replacez le filtre (B) dans sa position ini-

tiale. Vérifiez qu'il est correctement placé dans les deux guides (C).

8. Mettez les filtres (A) en place dans le (B).

Bloquez le filtre (A) en tournant la poi- gnée dans le sens des aiguilles d'une mon- tre jusqu'à la butée. Pour nettoyer les bras d'aspersion Ne retirez pas les bras d’aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet pointu. Nettoyage des surfaces externes Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commandes, à l'aide d'un chiffon doux humide.

Entretien et nettoyage 69Utilisez uniquement un peu d'eau savonneuse. N'utilisez en aucun cas des substances abrasives, des tampons à récurer ou des solvants (acétone).

EN CAS D'ANOMALIE DE FONCTIONNEMENT

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme. Dans un premier temps, essayez de trouver une solution au problème (reportez-vous au tableau). Si vous n'y parvenez pas, contactez votre service après-vente. Pour certaines anomalies, l'écran affiche un code d’alarme :

- L'appareil n'est pas approvisionné en eau.

- L'appareil ne vidange pas

- Le système de sécurité anti-débordement s'est déclenché. AVERTISSEMENT Mettez à l'arrêt l'appareil avant d'effectuer les contrôles. Anomalie de fonctionnement Cause possible Solution possible L'appareil n'est pas approvi- sionné en eau. Le robinet d'arrivée d'eau est obstrué ou entartré. Nettoyez le robinet d'arrivée d'eau. La pression d'eau est trop basse. Contactez votre compagnie lo- cale de distribution des eaux. Le robinet d'arrivée d’eau est fermé. Ouvrez le robinet d'arrivée d'eau. Le filtre situé dans le tuyau d'arrivée d'eau est bouché. Nettoyez le filtre. Le tuyau d'arrivée d'eau n'a pas été installé correctement. Vérifiez que le tuyau est bien raccordé. Le tuyau d'arrivée d'eau est en- dommagé. Assurez-vous que le tuyau d'ar- rivée d'eau n'est pas endom- magé. L'appareil ne se vidange pas. Le robinet de l'évier est bouché. Nettoyez le robinet de l'évier. Le tuyau de vidange n'a pas été raccordé correctement. Vérifiez que le tuyau est bien raccordé. Le tuyau de vidange est en- dommagé. Assurez-vous que le tuyau de vidange n'est pas endommagé. Le système de sécurité anti-dé- bordement s'est déclenché. Fermez le robinet d'eau et con- tactez votre service après-ven- te. Le programme de lavage ne dé- marre pas. La porte de l'appareil est ou- verte. Fermez la porte de l'appareil.

En cas d'anomalie de fonctionnementAnomalie de fonctionnement Cause possible Solution possible La fiche du câble d’alimenta- tion n'est pas branchée à la pri- se de courant. Branchez le câble d'alimenta- tion. Le fusible de la boîte à fusibles a disjoncté. Remplacez le fusible. La fonction Départ différé est sélectionnée.

• Annulez le départ différé.

• Lorsque le décompte est ter- miné, le programme de lava- ge démarre automatique- ment. Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie persiste, contactez le service après-vente. Si d'autres codes d'alarme s'affichent, contactez le service après-vente. Les informations nécessaires au service après-vente figurent sur la plaque signalétique. Inscrivez les éléments suivants : – Modèle (MOD.) ........................................................ – Référence produit (PNC) .......................................... – Numéro de série (S.N.) .............................................. Les résultats de lavage et de séchage ne sont pas satisfaisants Problème Cause possible Solution possible La vaisselle n’est pas propre. Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure. Vérifiez que ce programme de lavage est approprié pour ce ty- pe de vaisselle et de salissure. Vous n'avez pas placé les arti- cles dans les paniers de façon à ce que l'eau puisse accéder à toutes les surfaces. Placez les articles correcte- ment dans les paniers. Les bras d’aspersion ne pou- vaient pas tourner librement. La vaisselle est mal position- née dans les paniers. Vérifiez qu'une disposition in- correcte de la vaisselle ne blo- que pas les bras d'aspersion. Les filtres sont encrassés ou mal montés et installés. Assurez-vous que les filtres sont propres et correctement montés et installés. Vous avez utilisé trop peu de produit de lavage ou avez ou- blié d'approvisionner le distri- buteur de produit de lavage. Vérifiez que la quantité de pro- duit de lavage est suffisante. Traces de tartre sur la vaisselle. Le réservoir de sel régénérant est vide. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle. En cas d'anomalie de fonctionnement 71Problème Cause possible Solution possible Réglage incorrect du niveau de l'adoucisseur d'eau. Ajustez l'adoucisseur d'eau au niveau correct. Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement. Assurez-vous que le bouchon du réservoir de sel est correcte- ment fermé. Les verres et la vaisselle présen- tent des rayures, des taches blanches ou un film bleuâtre. La quantité de liquide de rin- çage est trop élevée. Réduisez la quantité du liquide de rinçage. Traces de gouttes d'eau séchée sur les verres et la vaisselle La quantité de liquide de rin- çage est trop basse. Augmentez la quantité du li- quide de rinçage. Il se peut que le produit de la- vage soit en cause. Utilisez une autre marque de produit de lavage. La vaisselle est mouillée. Le programme de lavage choi- si n'avait pas de phase de sé- chage ou avait une phase de séchage courte. Pour de meilleurs résultats de séchage, entrouvrez la porte pendant quelques minutes. La vaisselle est mouillée et ter- ne. Le distributeur de liquide de rinçage est vide. Remplissez le distributeur de li- quide de rinçage. La fonction « Tout en 1 » est ac- tivée (cette fonction désactive automatiquement le distribu- teur de liquide de rinçage). Activez le distributeur de liqui- de de rinçage. Activer le distributeur de liquide de rinçage

1. Activez l'appareil.

2. Contrôlez que l'appareil est en mode Programmation.

3. Maintenez appuyées les touches tactile (4) et (5) simultanément jusqu'à ce que les

voyants des touches tactiles (3), (4) et (5) clignotent.

4. Relâchez les touches tactiles (4) et (5).

5. Appuyez sur la touche tactile (4).

• Les voyants des touches tactiles (3) et (5) s'éteignent.

• Le voyant de la touche tactile (4) continue à clignoter.

• L'afficheur indique le réglage choisi du distributeur de liquide de rinçage. Le distributeur de liquide de rinçage est désactivé. Le distributeur de liquide de rinçage est activé.

6. Appuyez sur la touche tactile (4) pour modifier le réglage.

7. Désactivez l'appareil pour confirmer.

En cas d'anomalie de fonctionnementCARACTÉRISTIQUES TECHNIQUES Dimensions Largeur 596 mm Hauteur 818 - 898 mm Profondeur 550 mm Pression de l'eau d'alimenta- tion Minimale 0,5 bars (0,05 MPa) Maximale 8 bars (0,8 MPa) Arrivée d'eau

Eau froide ou eau chaude maximum 60 °C Capacité Couverts 12

1) Raccordez le tuyau d'arrivée d'eau à un robinet fileté (3/4 po).

La plaque signalétique située sur le bord intérieur de la porte de l'appareil donne des in- formations sur le branchement électrique. Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueu- ses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolien- ne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique). En procédant à la mise au rebut de l'appareil dans les règles de l’art, nous préservons l'environnement et notre sécurité, s’assurant ainsi que les déchets seront traités dans des conditions optimum. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat. Recyclez les matériaux portant le symbole . Déposez les emballages dans les bacs de recyclage prévus à cet effet. Caractéristiques techniques 737475www.aeg-electrolux.com/shop 117940280-A-252010
